1 KATALOG S námi ušetříte výdaje za energii! elektrické sálavé topné panely s akumulací MIRAVA elektrické průtokové a zásobníkové ohřívače vody MIRAVA

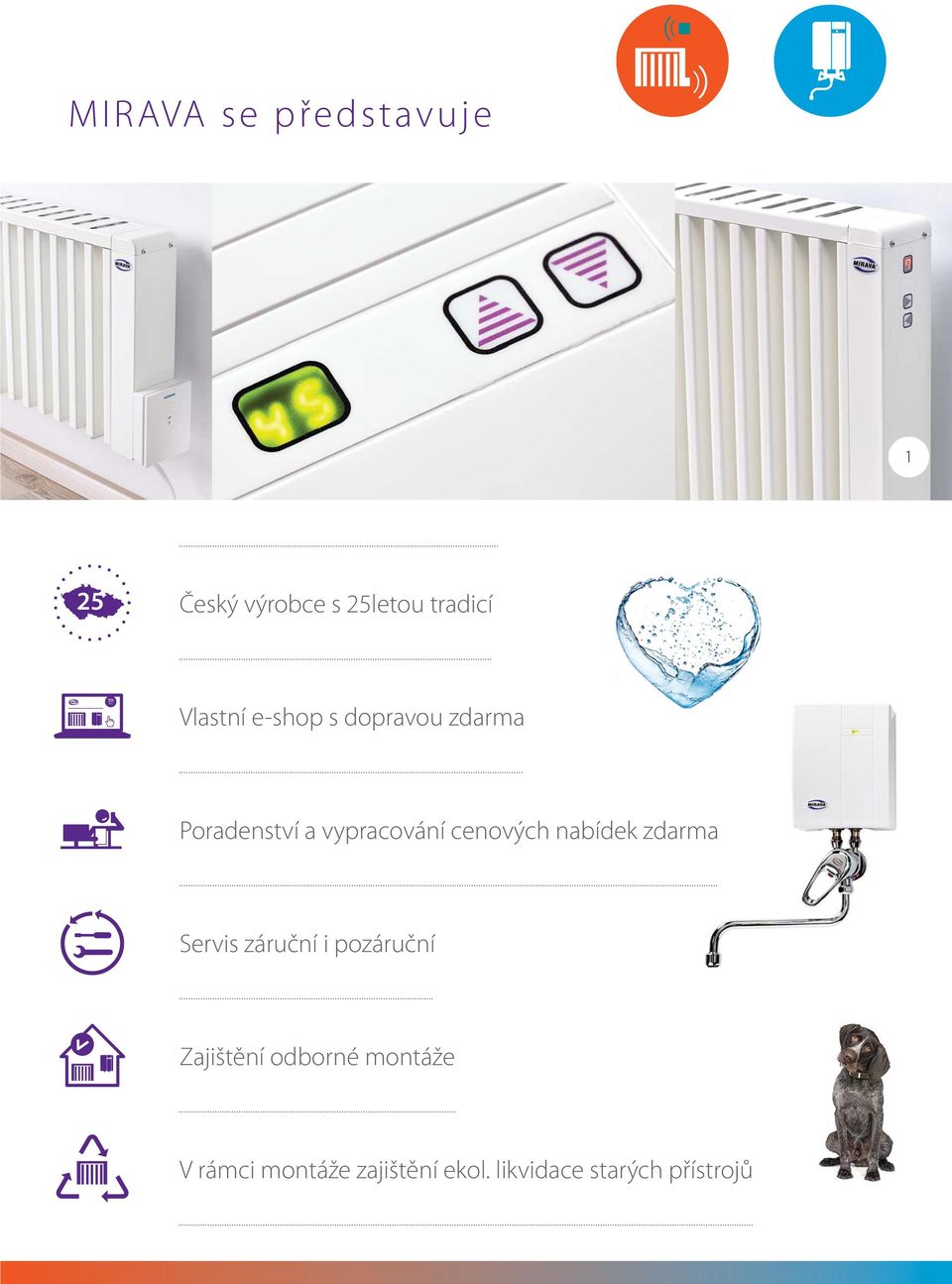

2 MIRAVA se představuje 1 25 Český výrobce s 25letou tradicí Vlastní e-shop s dopravou zdarma Poradenství a vypracování cenových nabídek zdarma Servis záruční i pozáruční Zajištění odborné montáže V rámci montáže zajištění ekol. likvidace starých přístrojů

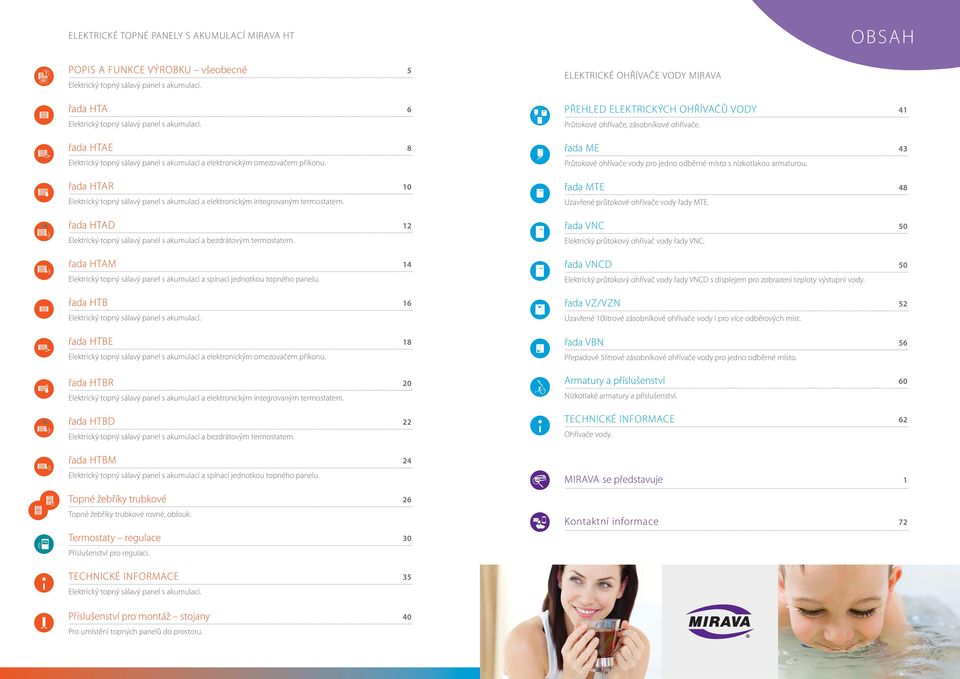

3 ELEKTRICKÉ TOPNÉ PANELY S AKUMULACÍ MIRAVA HT OBSAH POPIS A FUNKCE VÝROBKU všeobecné 5 Elektrický topný sálavý panel s akumulací. řada HTA 6 Elektrický topný sálavý panel s akumulací. řada HTAE 8 Elektrický topný sálavý panel s akumulací a elektronickým omezovačem příkonu. řada HTAR 10 Elektrický topný sálavý panel s akumulací a elektronickým integrovaným termostatem. řada HTAD 12 Elektrický topný sálavý panel s akumulací a bezdrátovým termostatem. řada HTAM 14 Elektrický topný sálavý panel s akumulací a spínací jednotkou topného panelu. řada HTB 16 Elektrický topný sálavý panel s akumulací. řada HTBE 18 Elektrický topný sálavý panel s akumulací a elektronickým omezovačem příkonu. řada HTBR 20 Elektrický topný sálavý panel s akumulací a elektronickým integrovaným termostatem. řada HTBD 22 Elektrický topný sálavý panel s akumulací a bezdrátovým termostatem. řada HTBM 24 Elektrický topný sálavý panel s akumulací a spínací jednotkou topného panelu. Topné žebříky trubkové 26 Topné žebříky trubkové rovné, oblouk. Termostaty regulace 30 Příslušenství pro regulaci. ELEKTRICKÉ OHŘÍVAČE VODY MIRAVA PŘEHLED ELEKTRICKÝCH OHŘÍVAČŮ VODY 41 Průtokové ohřívače, zásobníkové ohřívače. řada ME 43 Průtokové ohřívače vody pro jedno odběrné místo s nízkotlakou armaturou. řada MTE 48 Uzavřené průtokové ohřívače vody řady MTE. řada VNC 50 Elektrický průtokový ohřívač vody řady VNC. řada VNCD 50 Elektrický průtokový ohřívač vody řady VNCD s displejem pro zobrazení teploty výstupní vody. řada VZ/VZN 52 Uzavř ené 10litrové zásobníkové ohř ívač e vody i pro více odbě rových míst. řada VBN 56 Přepadové 5litrové zásobníkové ohřívače vody pro jedno odběrné místo. Armatury a příslušenství 60 Nízkotlaké armatury a příslušenství. TECHNICKÉ INFORMACE 62 Ohřívače vody. MIRAVA se představuje 1 Kontaktní informace 72 TECHNICKÉ INFORMACE 35 Elektrický topný sálavý panel s akumulací. Příslušenství pro montáž stojany 40 Pro umístění topných panelů do prostoru.

4 elektrické sálavé topné panely s akumulací MIRAVA HT 5 POPIS A FUNKCE VÝROBKU všeobecné Vnější plášť topidla je vyroben z ocelového plechu, který je povrchově upraven práškovým lakem. Topné spirály z chrom-niklového drátu jsou vzduchotěsně zalisovány ve speciálním keramickém materiálu MIOLIT na bázi silikátu s akumulační schopností. Počet jednotlivých topných bloků je závislý na konkrétní výkonové variantě. Topné bloky jsou umístěny v celém aktivním prostoru topidla. Jsou uzavřeny v ocelovém pouzdře, na které je z obou stran připevněn speciální tvarový plášť, vytvářející soustavu kanálů pro optimální proudění ohřívaného vzduchu. Svojí konstrukcí a charakterem topidlo zajišťuje optimální předání tepelné energie do vytápěného prostoru. Samotné předání tepelné energie probíhá jednak konvekcí prouděním teplého vzduchu z výdechů v horní mřížce topidla. Další způsob předání tepla je uskutečňován prostřednictvím dlouhovlnného záření, které se uvolňuje z celého aktivního povrchu topidla a navozuje příjemnou tepelnou pohodu i v případech, kdy není vytápěný prostor ještě dobře prohřátý. Tepelná energie akumulovaná v topných blocích vydává teplo i po dobu přerušení dodávky zvýhodněné elektrické sazby a to řádově po dobu 45 minut. Pohled na zapojení topných cihel v panelu Harmonizace konvekčního a sálavého tepla Součástí výrobku je samočinný tepelný omezovač, který vstoupí do činnosti pouze při nadměrném zahřátí topidla. Regulaci teploty ve vytápěném prostoru je třeba volit individuálně dle vlastních potřeb a účelu, ke kterému daný prostor slouží. Každé topidlo lze regulovat buď samostatně prostorovým termostatem, který se včlení mezi zásuvku a vidlici síťového přívodu topidla, nebo další možností je použití prostorového termostatu pro jedno nebo celou skupinu topidel v jedné či více místnostech, který se umístí na vhodném referenčním místě. Předávání tepelné energie do prostoru

5 řada HTA 6 7 POPIS Elektrický sálavý topný panel s akumulací, vhodný pro systémové řešení topení ve spojení s externími regulátory prostorové teploty v rámci elektroinstalace objektu. Více technických informací na straně 35. POUŽITÍ Elektrický sálavý topný panel s akumulací typu HTA ve spojení s externím nezávislým termostatem slouží k vytápění a temperování obytných, kancelářských a dalších prostor, které svým charakterem umožňují montáž tepelného spotřebiče s krytím IP21. Na externím termostatu je možné nastavit požadovanou teplotu v pracovním i útlumovém čase, což výrazně přispěje k úspoře spotřeby el. energií, a tím ke snížení provozní náročnosti vytápění. Pro umístění topných panelů do prostoru využijte naše stojany. Více informací najdete na straně 40. KOMPLETNÍ NABÍDKA HTA 2200 HTA 2160 HTA 2120 HTA 2080 HTA 2040 TECHNICKÉ PARAMETRY VARIANTY 400 W HTA W HTA W HTA Hmotnost: 14 kg 800 W HTA W HTA W HTA Hmotnost: 25 kg W HTA W HTA W HTA Hmotnost: 37 kg W HTA W HTA Hmotnost: 49 kg W HTA W HTA Hmotnost: 60 kg

6 řada HTAE 8 9 POPIS Elektrický sálavý topný panel s akumulací a elektronickým omezovačem příkonu. V topidlech je zabudován elektronický regulátor, který umožňuje omezování jmenovitého příkonu topidla. Více technických informací na straně 36. POUŽITÍ Elektrický sálavý topný panel s akumulací typu HTAE s funkcí elektronického omezovače příkonu a ve spojení s externím nezávislým termostatem slouží k vytápění a temperování obytných, kancelářských a dalších prostor, které svým charakterem umožňují montáž tepelného spotřebiče s krytím IP21. Umožňuje navíc manuální korekci tepelného výkonu topidla tlačítky umístěnými přímo na tělese, kterými se provádí jednoduchým způsobem nastavení požadovaného režimu. Toto je zobrazeno na svítícím displeji. KOMPLETNÍ NABÍDKA HTAE 2200 HTAE 2160 HTAE 2120 HTAE 2080 HTAE 2040 TECHNICKÉ PARAMETRY VARIANTY 2 stupně W HTAE stupně W HTAE stupně W HTAE Hmotnost: 14 kg 3 stupně W HTAE stupně W HTAE stupně W HTAE Hmotnost: 25 kg 3 stupně W HTAE stupňů W HTAE stupňů W HTAE Hmotnost: 37 kg 5 stupňů W HTAE stupňů W HTAE Hmotnost: 49 kg 6 stupňů W HTAE stupňů W HTAE Hmotnost: 60 kg

7 řada HTAR POPIS Elektrický sálavý topný panel s akumulací a integrovaným elektronickým termostatem. V topidlech je zabudován elektronický termostat s termistorovým teplotním čidlem (viz. foto vlevo nahoře). Více technických informací na straně 36. POUŽITÍ Elektrický sálavý topný panel s akumulací typu HTAR s elektronickým integrovaným termostatem, slouží k vytápění a temperování obytných, kancelářských a dalších prostor, které svým charakterem umožňují montáž tepelného spotřebiče s krytím IP21. Umožňuje navíc regulaci teploty v místnosti dle příslušných stupňů tlačítky umístěnými přímo na tělese, kterými se jednoduchým způsobem provádí nastavení požadované teploty. Toto je zobrazeno na svítícím displeji. KOMPLETNÍ NABÍDKA HTAR 2200 HTAR 2160 HTAR 2120 HTAR 2080 HTAR 2040 TECHNICKÉ PARAMETRY VARIANTY 400 W HTAR W HTAR W HTAR Hmotnost: 14 kg 800 W HTAR W HTAR W HTAR Hmotnost: 25 kg W HTAR W HTAR W HTAR Hmotnost: 37 kg W HTAR W HTAR Hmotnost: 49 kg W HTAR W HTAR Hmotnost: 60 kg

8 řada HTAD POPIS Elektrický sálavý topný panel s akumulací a bezdrátovým termostatem. V topidlech je obsažena spínací jednotka topného panelu RCR 100RF (příjímač), která je namontována na spodní části bočnice topidla a bezdrátově komunikuje s prostorovým termostatem RDE 100.RF (vysílač). Více technických informací na straně 37. POUŽITÍ Elektrický sálavý topný panel s akumulací typu HTAD se spínací jednotkou topného panelu RCR 100RF (příjímač) a ve spojení s externím bezdrátovým prostorovým termostatem RDE 100.RF slouží k vytápění a temperování obytných, kancelářských a dalších prostor, které svým charakterem umožňují montáž tepelného spotřebiče s krytím IP20. Na bezdrátovém termostatu je možné nastavit požadovanou teplotu v pracovním i útlumovém čase. KOMPLETNÍ NABÍDKA HTAD 2200 HTAD 2160 HTAD 2120 HTAD 2080 HTAD 2040 TECHNICKÉ PARAMETRY VARIANTY 400 W HTAD W HTAD W HTAD Hmotnost: 14 kg 800 W HTAD W HTAD W HTAD Hmotnost: 25 kg W HTAD W HTAD W HTAD Hmotnost: 37 kg W HTAD W HTAD Hmotnost: 49 kg W HTAD W HTAD Hmotnost: 60 kg

9 řada HTAM POPIS Elektrický sálavý topný panel s akumulací a spínací jednotkou topného panelu RCR 100RF (příjímač), která je namontována na spodní části bočnice topidla. Více technických informací na straně 37. POUŽITÍ Elektrický sálavý topný panel s akumulací typu HTAM se spínací jednotkou topného panelu RCR 100RF (příjímač) a ve spojení s externím nezávislým termostatem slouží k vytápění a temperování obytných, kancelářských a dalších prostor, které svým charakterem umožňují montáž tepelného spotřebiče s krytím IP20. Označení HTAM je pro objednání topného panelu se spínací jednotkou bez prostorového termostatu pro aplikace, kdy jeden prostorový bezdrátový termostat ovládá dvě a více topidel. Nebo v případě, kdy chceme řídit toto topidlo prostorovým termostatem bez časového programu. :-) Když regulovat, tak chytře! KOMPLETNÍ NABÍDKA HTAM 2200 HTAM 2160 HTAM 2120 HTAM 2080 HTAM 2040 TECHNICKÉ PARAMETRY VARIANTY 400 W HTAM W HTAM W HTAM Hmotnost: 14 kg 800 W HTAM W HTAM W HTAM Hmotnost: 25 kg W HTAM W HTAM W HTAM Hmotnost: 37 kg W HTAM W HTAM Hmotnost: 49 kg W HTAM W HTAM Hmotnost: 60 kg

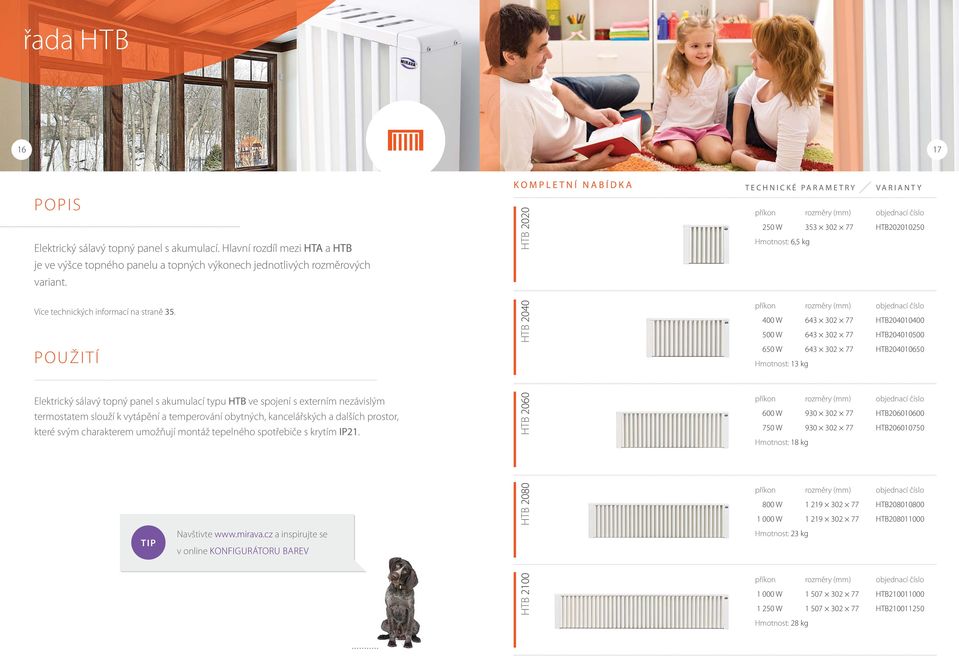

10 řada HTB POPIS Elektrický sálavý topný panel s akumulací. Hlavní rozdíl mezi HTA a HTB je ve výšce topného panelu a topných výkonech jednotlivých rozměrových variant. Více technických informací na straně 35. POUŽITÍ Elektrický sálavý topný panel s akumulací typu HTB ve spojení s externím nezávislým termostatem slouží k vytápění a temperování obytných, kancelářských a dalších prostor, které svým charakterem umožňují montáž tepelného spotřebiče s krytím IP21. Navštivte a inspirujte se TIP v online KONFIGURÁTORU BAREV KOMPLETNÍ NABÍDKA HTB 2100 HTB 2080 HTB 2060 HTB 2040 HTB 2020 TECHNICKÉ PARAMETRY VARIANTY 250 W HTB Hmotnost: 6,5 kg 400 W HTB W HTB W HTB Hmotnost: 13 kg 600 W HTB W HTB Hmotnost: 18 kg 800 W HTB W HTB Hmotnost: 23 kg W HTB W HTB Hmotnost: 28 kg

11 řada HTBE POPIS Elektrický sálavý topný panel s akumulací a elektronickým omezovačem příkonu. V topidlech je zabudován elektronický regulátor, který umožňuje omezování jmenovitého příkonu topidla. Více technických informací na straně 36. POUŽITÍ Elektrický sálavý topný panel s akumulací typu HTBE s funkcí elektronického omezovače příkonu a ve spojení s externím nezávislým termostatem slouží k vytápění a temperování obytných, kancelářských a dalších prostor, které svým charakterem umožňují montáž tepelného spotřebiče s krytím IP21. Umožňuje navíc manuální korekci tepelného výkonu topidla tlačítky umístěnými přímo na tělese, kterými se jednoduchým způsobem provádí nastavení požadovaného režimu. Toto je zobrazeno na svítícím displeji. KOMPLETNÍ NABÍDKA HTBE 2100 HTBE 2080 HTBE 2060 HTBE 2040 HTBE 2020 TECHNICKÉ PARAMETRY VARIANTY 2 stupně W HTBE Hmotnost: 7 kg 2 stupně W HTBE stupně W HTBE stupně W HTBE Hmotnost: 13 kg 2 stupně W HTBE stupně W HTBE Hmotnost: 18 kg 3 stupně W HTBE stupně W HTBE Hmotnost: 23 kg 3 stupně W HTBE stupně W HTBE Hmotnost: 28 kg

12 řada HTBR POPIS Elektrický sálavý topný panel s akumulací a integrovaným elektronickým termostatem. V topidlech je zabudován elektronický termostat s termistorovým teplotním čidlem (viz. foto vlevo nahoře). Více technických informací na straně 36. POUŽITÍ Elektrický sálavý topný panel s akumulací typu HTBR s elektronickým integrovaným termostatem, slouží k vytápění a temperování obytných, kancelářských a dalších prostor, které svým charakterem umožňují montáž tepelného spotřebiče s krytím IP21. Umožňuje navíc regulaci teploty v místnosti dle příslušných stupňů tlačítky umístěnými přímo na tělese, kterými se jednoduchým způsobem provádí nastavení požadované teploty. Toto je zobrazeno na svítícím displeji. KOMPLETNÍ NABÍDKA HTBR 2100 HTBR 2080 HTBR 2060 HTBR 2040 HTBR 2020 TECHNICKÉ PARAMETRY VARIANTY 250 W HTBR Hmotnost: 6,5 kg 400 W HTBR W HTBR W HTBR Hmotnost: 13 kg 600 W HTBR W HTBR Hmotnost: 18 kg 800 W HTBR W HTBR Hmotnost: 23 kg W HTBR W HTBR Hmotnost: 28 kg

13 řada HTBD POPIS Elektrický sálavý topný panel s akumulací a bezdrátovým termostatem. V topidlech je obsažena spínací jednotka topného panelu RCR 00RF (příjímač), která je namontována na spodní části bočnice topidla a bezdrátově komunikuje s prostorovým termostatem RDE 100.RFS (vysílač). Více technických informací na straně 37. POUŽITÍ Elektrický sálavý topný panel s akumulací typu HTBD se spínací jednotkou topného panelu RCR 100RF (příjímač) a ve spojení s externím bezdrátovým prostorovým termostatem RDE 100.RF slouží k vytápění a temperování obytných, kancelářských a dalších prostor, které svým charakterem umožňují montáž tepelného spotřebiče s krytím IP20. Na bezdrátovém termostatu je možné nastavit požadovanou teplotu v pracovním i útlumovém čase. KOMPLETNÍ NABÍDKA HTBD 2100 HTBD 2080 HTBD 2060 HTBD 2040 HTBD 2020 TECHNICKÉ PARAMETRY VARIANTY 250 W HTBD Hmotnost: 6,5 kg 400 W HTBD W HTBD W HTBD Hmotnost: 13 kg 600 W HTBD W HTBD Hmotnost: 18 kg 800 W HTBD W HTBD Hmotnost: 23 kg W HTBD W HTBD Hmotnost: 28 kg

14 řada HTBM POPIS Elektrický sálavý topný panel s akumulací a spínací jednotkou topného panelu RCR 100RF (příjímač), která je namontována na spodní části bočnice topidla. Více technických informací na straně 37. POUŽITÍ Elektrický sálavý topný panel s akumulací typu HTBM se spínací jednotkou topného panelu RCR 100RF (příjímač) a ve spojení s externím nezávislým termostatem slouží k vytápění a temperování obytných, kancelářských a dalších prostor, které svým charakterem umožňují montáž tepelného spotřebiče s krytím IP20. Označení HTBM je pro objednání topného panelu se spínací jednotkou bez prostorového termostatu pro aplikace, kdy jeden prostorový bezdrátový termostat ovládá dvě a více topidel. Nebo v případě, kdy chceme řídit toto topidlo prostorovým termostatem bez časového programu. Navštivte a využijte možnosti TIP KALKULÁTORU VÝPOČTU PŘÍKONU online KOMPLETNÍ NABÍDKA HTBM 2100 HTBM 2080 HTBM 2060 HTBM 2040 HTBM 2020 TECHNICKÉ PARAMETRY VARIANTY 250 W HTBM Hmotnost: 6,5 kg 400 W HTBM W HTBM W HTBM Hmotnost: 13 kg 600 W HTBM W HTBM Hmotnost: 18 kg 800 W HTBM W HTBM Hmotnost: 23 kg W HTBM W HTBM Hmotnost: 28 kg

15 řada HT-EN, EA KOMPLETNÍ NABÍDKA TECHNICKÉ PARAMETRY VARIANTY příkon rozměry (mm) hmotnost objednací číslo HT-EN ROVNÝ 300 W ,5 kg HT-EN HT-EN ROVNÝ 400 W kg HT-EN HT-EN ROVNÝ 500 W kg HT-EN HT-EN ROVNÝ 400 W ,5 kg HT-EN POPIS HT-EN ROVNÝ 600 W kg HT-EN KOUPELNOVÉ TRUBKOVÉ ELEKTRICKÉ RADIÁTORY rovné a oblouk HT-EN ROVNÝ 600 W kg HT-EN Koupelnová otopná trubková tělesa ocelové konstrukce v provedení s povrchovou úpravou RAL 9010 jsou zkompletována jako elektrické koupelnové radiátory, které jsou doplněny elektrickým topným tělesem a jsou naplněny za přesně stanovených podmínek nemrznoucí směsí do 7 C. HT-EN ROVNÝ 500 W kg HT-EN Elektrické koupelnové žebříky naplněné nemrznoucí kapalinou a vybavené elektrickým topným tělesem. Kapalinu ohřívá těleso o příslušném elektrickém příkonu, odpovídající danému typu a rozměru koupelnového žebříku. HT-EN ROVNÝ HT-EN ROVNÝ 700 W kg HT-EN W kg HT-EN POUŽITÍ HT-EA OBLOUK 300 W ,5 kg HT-EA Koupelnové trubkové elektrické radiátory jsou určeny především k vytápění a sušení ručníků v prostorách koupelny, WC, fitness, bazénů a relaxačních místností, kde působí jako funkční a zároveň estetický interiérový prvek. HT-EA OBLOUK HT-EA OBLOUK 400 W kg HT-EA W kg HT-EA U koupelnových elektrických radiátorů je přibalena sada pro upevnění na stěnu. HT-EA OBLOUK 400 W ,5 kg HT-EA Ke každému radiátoru je přibalen návod k obsluze společně se záručním listem. HT-EA OBLOUK 600 W kg HT-EA Radiátory s elektrickým vytápěním lze umístit do koupelny v zónách 2, tj. prostor vedle vany, sprchového koutu nebo umyvadla. Příkon elektrického topného tělesa je zvolen v závislosti na tepelném výkonu radiátoru za daných podmínek, které jsou specifikovány technickými normami. HT-EN ROVNÉ HT-EA OBLOUK HT-EA OBLOUK HT-EA OBLOUK HT-EA OBLOUK 600 W kg HT-EA W kg HT-EA W kg HT-EA Společná informativní ilustrace pro všechny rozměry... HT-EA OBLOUK 900 W kg HT-EA

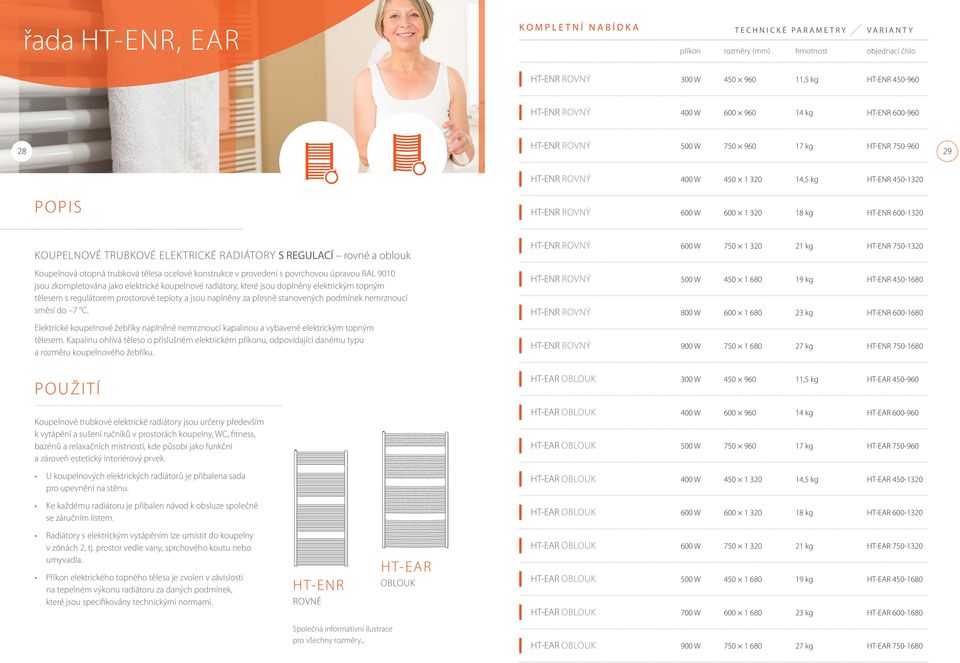

16 řada HT-ENR, EAR KOMPLETNÍ NABÍDKA TECHNICKÉ PARAMETRY VARIANTY příkon rozměry (mm) hmotnost objednací číslo HT-ENR ROVNÝ 300 W ,5 kg HT-ENR HT-ENR ROVNÝ 400 W kg HT-ENR HT-ENR ROVNÝ 500 W kg HT-ENR HT-ENR ROVNÝ 400 W ,5 kg HT-ENR POPIS HT-ENR ROVNÝ 600 W kg HT-ENR KOUPELNOVÉ TRUBKOVÉ ELEKTRICKÉ RADIÁTORY S REGULACÍ rovné a oblouk HT-ENR ROVNÝ 600 W kg HT-ENR Koupelnová otopná trubková tělesa ocelové konstrukce v provedení s povrchovou úpravou RAL 9010 jsou zkompletována jako elektrické koupelnové radiátory, které jsou doplněny elektrickým topným tělesem s regulátorem prostorové teploty a jsou naplněny za přesně stanovených podmínek nemrznoucí směsí do 7 C. HT-ENR ROVNÝ HT-ENR ROVNÝ 500 W kg HT-ENR W kg HT-ENR Elektrické koupelnové žebříky naplněné nemrznoucí kapalinou a vybavené elektrickým topným tělesem. Kapalinu ohřívá těleso o příslušném elektrickém příkonu, odpovídající danému typu a rozměru koupelnového žebříku. HT-ENR ROVNÝ 900 W kg HT-ENR POUŽITÍ HT-EAR OBLOUK 300 W ,5 kg HT-EAR Koupelnové trubkové elektrické radiátory jsou určeny především k vytápění a sušení ručníků v prostorách koupelny, WC, fitness, bazénů a relaxačních místností, kde působí jako funkční a zároveň estetický interiérový prvek. HT-EAR OBLOUK HT-EAR OBLOUK 400 W kg HT-EAR W kg HT-EAR U koupelnových elektrických radiátorů je přibalena sada pro upevnění na stěnu. HT-EAR OBLOUK 400 W ,5 kg HT-EAR Ke každému radiátoru je přibalen návod k obsluze společně se záručním listem. HT-EAR OBLOUK 600 W kg HT-EAR Radiátory s elektrickým vytápěním lze umístit do koupelny v zónách 2, tj. prostor vedle vany, sprchového koutu nebo umyvadla. Příkon elektrického topného tělesa je zvolen v závislosti na tepelném výkonu radiátoru za daných podmínek, které jsou specifikovány technickými normami. HT-ENR ROVNÉ HT-EAR OBLOUK HT-EAR OBLOUK HT-EAR OBLOUK HT-EAR OBLOUK 600 W kg HT-EAR W kg HT-EAR W kg HT-EAR Společná informativní ilustrace pro všechny rozměry... HT-EAR OBLOUK 900 W kg HT-EAR

17 Prostorové termostaty a programovatelné regulátory KOMPLETNÍ NABÍDKA TECHNICKÉ PARAMETRY VLASTNOSTI HTRDD100.1RF Bezdrátový prostorový termostat Bez časového programu Rozsah nastavení 5 až 35 C Bateriové napájení 30 REGULACE TOPNÝCH PANELŮ HT A OSTATNÍCH T YPOVÝCH ŘAD Doporučené příslušenství HTRDE100.1 Elektronický prostorový termostat Týdenní program Komfortní nebo útlumová teplota Rozsah nastavení žádané teploty 5 až 35 C Zatížitelnost kontaktů 5 A Bateriové napájení 31 Jako příslušenství nabízíme jednak prostorové termostaty řady HTRAA.., týdenní programovatelné regulátory řady HTRDE.. a HTREV.. Tyto přístroje umožní regulovat teplotu v jedné místnosti. Zapojují se podle výkonů topných panelů buď přímo nebo do stykače umístěného v rozvaděči. HTRDE100.1RF Bezdrátový prostorový termostat Týdenní program Komfortní nebo útlumová teplota Rozsah nastavení žádané teploty 5 až 35 C Bateriové napájení KOMPLETNÍ NABÍDKA TECHNICKÉ PARAMETRY VLASTNOSTI HTRAA11 Rozsah nastavení žádané teploty 8 až 30 C Zatížitelnost kontaktů 6 A Nastavení pod krytem přístroje HTRCR100RF Bezdrátová spínací jednotka pro RDD100.1RF nebo RDE100.1RF Zatížitelnost kontaktů 8 A Napájení 230 V AC HTRAA21 Rozsah nastavení žádané teploty 8 až 30 C Zatížitelnost kontaktů 6 A Plynem plněná membrána GD04K Funguje po síti GSM, parametrování přes internet nebo pomocí SMS instrukcí Napájecí zdroj je součástí balení, napájení 8 až 15 V DC, 4 x vstup, 2 x výstupní relé 5 A / 250 V HTRAA31 Rozsah nastavení žádané teploty 8 až 30 C Zatížitelnost kontaktů 6 A Spínač ZAP / VYP Ovládání pomocí SMS zpráv, nebo prozvoněním z autorizovaného telefonu (až 100 čísel) HTRAA31.16 Rozsah nastavení žádané teploty 8 až 30 C Zatížitelnost kontaktů 6 A Spínač ZAP / VYP LED indikátor 230 V AC HTRDH10 Elektronický prostorový termostat bez časového programu pro systémy vytápění nebo chlazení Displej zobrazuje aktuální prostorovou teplotu a nastavenou žádanou teplotu Bateriové napájení, 2 x 1,5 V, typ AA

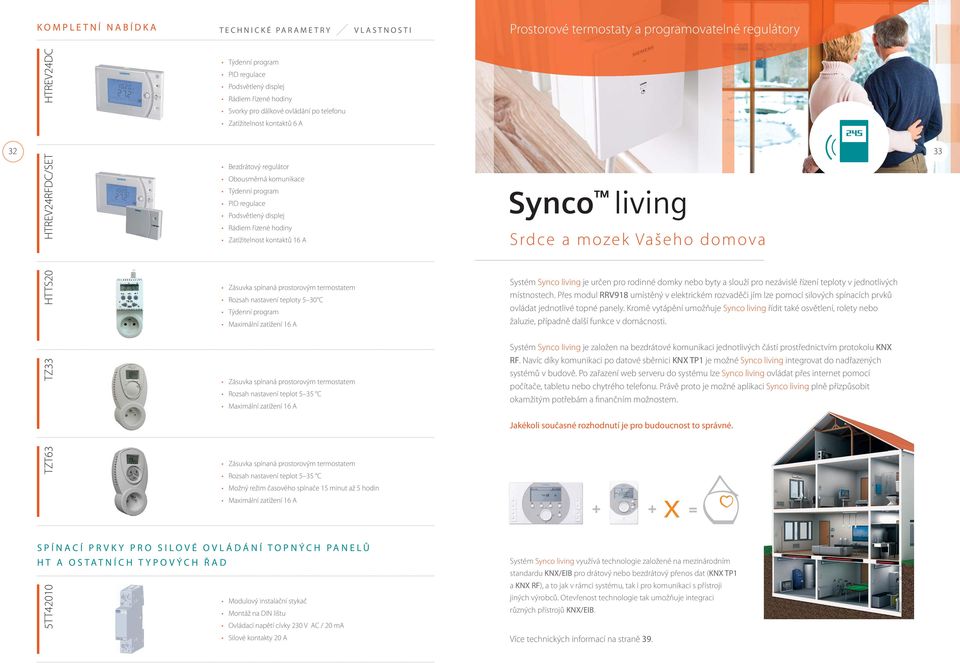

18 KOMPLETNÍ NABÍDKA TECHNICKÉ PARAMETRY VLASTNOSTI Prostorové termostaty a programovatelné regulátory HTREV24DC Týdenní program PID regulace Podsvětlený displej Rádiem řízené hodiny Svorky pro dálkové ovládání po telefonu Zatížitelnost kontaktů 6 A HTREV24RFDC/SET Bezdrátový regulátor Obousměrná komunikace Týdenní program PID regulace Podsvětlený displej Rádiem řízené hodiny Zatížitelnost kontaktů 16 A Srdce a mozek Vašeho domova HTTS20 Zásuvka spínaná prostorovým termostatem Rozsah nastavení teploty 5 30 C Týdenní program Maximální zatížení 16 A Systém Synco living je určen pro rodinné domky nebo byty a slouží pro nezávislé řízení teploty v jednotlivých místnostech. Přes modul RRV918 umístěný v elektrickém rozvaděči jím lze pomocí silových spínacích prvků ovládat jednotlivé topné panely. Kromě vytápění umožňuje Synco living řídit také osvětlení, rolety nebo žaluzie, případně další funkce v domácnosti. Systém Synco living je založen na bezdrátové komunikaci jednotlivých částí prostřednictvím protokolu KNX TZ33 Zásuvka spínaná prostorovým termostatem Rozsah nastavení teplot 5 35 C Maximální zatížení 16 A RF. Navíc díky komunikaci po datové sběrnici KNX TP1 je možné Synco living integrovat do nadřazených systémů v budově. Po zařazení web serveru do systému lze Synco living ovládat přes internet pomocí počítače, tabletu nebo chytrého telefonu. Právě proto je možné aplikaci Synco living plně přizpůsobit okamžitým potřebám a finančním možnostem. Jakékoli současné rozhodnutí je pro budoucnost to správné. TZT63 Zásuvka spínaná prostorovým termostatem Rozsah nastavení teplot 5 35 C Možný režim časového spínače 15 minut až 5 hodin Maximální zatížení 16 A SPÍNACÍ PRVKY PRO SILOVÉ OVLÁDÁNÍ TOPNÝCH PANELŮ HT A OSTATNÍCH TYPOVÝCH ŘAD 5TT42010 Modulový instalační stykač Montáž na DIN lištu Ovládací napětí cívky 230 V AC / 20 ma Silové kontakty 20 A Systém Synco living využívá technologie založené na mezinárodním standardu KNX/EIB pro drátový nebo bezdrátový přenos dat (KNX TP1 a KNX RF), a to jak v rámci systému, tak i pro komunikaci s přístroji jiných výrobců. Otevřenost technologie tak umožňuje integraci různých přístrojů KNX/EIB. Více technických informací na straně 39.

19 JEDNOTLIVÉ ČÁSTI SYSTÉMU KOMPLETNÍ NABÍDKA A POPIS Centrální jednotka QAX913 Srdce a mozek systému. Odsud je možné řídit a na displeji kontrolovat všechny funkce nezávisle až ve dvanácti místnostech. Kromě vytápění umí centrální jednotka ovládat osvětlení a žaluzie až v osmi spínacích skupinách, obsahuje nastavitelné scény osvětlení a žaluzií. Může sledovat dveřní, resp. okenní spínače. Dále umožňuje řídit centrální větrací jednotku a chlazení pomocí split jednotek. TECHNICKÉ INFORMACE topné panely HT elektrické topné sálavé panely s akumulací 1 Montážní šablona HT 34 Prostorový přístroj QAW910 Měří prostorovou teplotu a umožňuje pro každou místnost individuální zásah do hodnot přednastavených v centrální jednotce jako jsou teplota a provozní režim. Tyto komfortní funkce lze stisknutím tlačítka snadno prodloužit o přednastavenou hodnotu. Meteorologické čidlo QAC910 Snímá venkovní teplotu a tlak vzduchu a bezdrátově je zasílá centrální jednotce. g g f e e e d h g c i h g f b a a a * minimální vzdálenosti, které musí být dodržené Topné panely se nesmí umístit v bezprostřední blízkosti připojovací zásuvky tak, aby nedošlo k jejímu poškození teplem. 35 Na jejím displeji je možné zobrazit průběhy těchto veličin za posledních 24 hodin. Změna atmosférického tlaku během posledních tří hodin je znázorněna šipkou. Navíc se na základě změn a hodnotě absolutního tlaku vzduchu určuje a na displeji zobrazuje trend vývoje počasí (slunečno, polojasno, deštivo). Regulační modul RRV918 Porovnává požadované a skutečné aktuální hodnoty v každé místnosti, které mu bezdrátově předává centrální jednotka, reguluje teplotu v jednotlivých místnostech zapínáním a vypínáním topných panelů přes silové spínací prvky (modulový instalační stykač nebo polovodičové relé). Teplotní čidlo QAA910 Měří prostorovou teplotu a naměřené hodnoty bezdrátově předává centrální jednotce. Okenní kontakt GAMMA wave AP 260 Hlídá stav oken, dveří a vrat. Tyto informace hlásí centrální jednotce. Při odchylce od žádané hodnoty může spustit různé druhy výstrahy. Šetří energii, přesto však nesnižuje komfort. Web server OZW772 pro připojení Synco living k internetu Dálkové ovládání a monitoring přes webový prohlížeč Zasílání alarmů em Záznam a zobrazení trendů Možnost ovládání přes chytrý telefon, tablet nebo PC Montážní šablona HT a b c d e f g h i HTAx20401xxxx 50* 160* * 200* 20* HTAx 20801xxxx 50* 160* * 200* 20* HTAx 21201xxxx 50* 160* * 200* 20* HTAx 21601xxxx 50* 160* * 200* 20* HTAx 22001xxxx 50* 160* * 200* 20* HTBx 20201xxxx 50* 160* * 200* 20* HTBx 20401xxxx 50* 160* * 200* 20* HTBx 20601xxxx 50* 160* * 200* 20* HTBx 20801xxxx 50* 160* * 200* 20* HTBx 21001xxxx 50* 160* * 200* 20*

20 2a Popis výrobní řady HTAE, HTBE s elektronickým omezovačem příkonu Zapnutí topného panelu se provede současným stiskem obou tlačítek po dobu cca 5 sekund. Pokud je topidlo řízeno nadřazeným spínacím nebo regulačním systémem, není v okamžiku odpojení na displeji zobrazen žádný symbol. Tyto topné panely jsou z hlediska použitých topných bloků, rozměrů a tvarů plechových plášťů spolu s celkovou filozofií předávání tepla konstrukčně shodné s topnými panely s akumulací typů HTA, HTB. V topidlech je však oproti základní řadě zabudován elektronický regulátor, který umožňuje omezování jmenovitého příkonu topidla. Vlastní nastavení požadovaného režimu se provádí jednoduchým způsobem a to pomocí ovládacích tlačítek, která jsou umístěna na bočnici topidla pod krycí fólií, aktuální nastavení topného panelu s akumulací je přehledně zobrazeno na svítícím displeji. Celkový počet regulačních stupňů je dán nominálním příkonem konkrétního topidla jak uvádí připojená tabulka. Př. Při provozu topidla s jmenovitým příkonem W na regulační stupeň 2 spotřebuje topidlo za hodinu nepřetržitého provozu cca 0,714 kwh. Příkon uvedený u 2. stupně (714 W) nevyjadřuje okamžitý příkon topného panelu, jedná se pouze o hodnotu sloužící k znázornění energie odpovídající danému stupni. Omezovač pracuje ve spínacím cyklu, konkrétně v námi uvedeném případě tak, že: 86 sec. pracuje topný panel s příkonem W, 214 sec. netopí. Omezovač příkonu slouží rovněž k odstavení výrobku z provozu, přepnutím do polohy L se topidlo odstaví z provozu a cca po 7 sekundách se v pravém dolním rohu displeje zobrazí tečka. V okamžiku sepnutí prostorového termostatu naběhne topidlo automaticky do navoleného stupně, který byl nastaven před vypnutím. Tato regulace příkonu umožňuje řízení teploty ve vytápěném prostoru bez použití nezávislého prostorového termostatu. 2c Popis výrobní řady HTxD, HTxM pro komunikaci s bezdrátovým termostatem Tyto topné panely jsou z hlediska použitých topných bloků, rozměrů a tvarů plechových plášťů spolu s celkovou filozofií předávání tepla konstrukčně shodné s topnými panely s akumulací typů HTA, HTB. 36 V topidlech je však oproti základní řadě obsažena spínací jednotka topného panelu RCR 100RF (příjímač), která je namontována na spodní části bočnice topidla. Předmětná jednotka je ovládána bezdrátovým termostatem RDE 100RFS (vysílač). Označení topidla HTxD je pro varianty kdy topný panel v dodávce obsahuje bezdrátový prostorový termostat RDE 100 RF. 37 Regulační stupně Jmenovitý příkon (W) (W) odpojeno 1 (W) 2 (W) 3 (W) 4 (W) 5 (W) 6 (W) 7 (W) Označení HTxM je pro objednání topného panelu se spínací jednotkou bez prostorového termostatu pro aplikace kdy jeden prostorový bezdrátový termostat ovládá dvě a více topidel. V rámci zkoušek výstupní kontroly výrobku jako celku je prostorový termostat RDE 100 RF aktivován, nastaven čas a den v týdnu. Rovněž komunikace mezi vysílačem a příjímačem byla v rámci zkoušky navázána. Po připojení do sítě problikne zelená a červená LED na příjmači a rozsvítí se červená LED. Pro aktivaci topidla stačí na termostatu (vysílači) tlačítkem + změnit požadovanou teplotu. 3 Montáž výrobku, uvedení do provozu Pro zavěšení topidel na zeď používejte originální díly, které jsou součástí dodávky. Především je nutné, aby zavěšovací U konzole byly řádně upevněny do zdi. Dodané hmoždinky jsou určené do klasického zdiva a betonu. Pozor v případě jiných materiálů, např. sádrokartonu, je nutné použít speciálních, pro tento účel vyráběných komponentů. Při samotné instalaci topidla postupujte dle schematických obrázků 1, 2, 3, 4. Zapnutí topného panelu se provede současným stiskem obou tlačítek po dobu cca 5 sekund. Pokud je topidlo řízeno prostorovým termostatem, v okamžiku odpojení na displeji není zobrazen žádný symbol. V okamžiku sepnutí prostorového termostatu naběhne topidlo automaticky do navoleného stupně, který byl nastaven před vypnutím. Tato regulace příkonu umožňuje poměrové řízení teploty ve vytápěném prostoru bez použití termostatu, nebo dílčí korekce v rámci celého topného systému MIRAVA. Obr. 1 Obr. 2 Obr. 3 Obr. 4 2b Popis výrobní řady HTAR, HTBR s elektronickým termostatem Vlastní připojení k elektrické síti je možné provést připojením do zásuvky, nebo na pevné připojení do elektroinstalační krabice. Na obrázku č. 5 je znázorněn přístup k bočnici, ve které je provedeno elektrické připojení výrobku. max 200 mm Tyto topné panely jsou z hlediska použitých topných bloků, rozměrů a tvarů plechových plášťů spolu s celkovou filozofií předávání tepla konstrukčně shodné s topnými panely s akumulací typů HTA, HTB. V topidlech je však oproti základní řadě zabudován elektronický termostat s termistorovým teplotním čidlem. Termostat prostřednictvím termistorového čidla umožňuje automatické snímání a udržování teploty ve vytápěném prostoru dle navoleného regulačního stupně. Čidlo termostatu vyčnívá cca 5 mm z bočnice u síťového přívodu topidla. Pozor na mechanické poškození snímače. U termostatu je provedena korekce tak, aby se eliminovalo ovlivnění snímacího čidla teplotou vlastního topidla. Pochopitelně je třeba brát v úvahu, že čidlo snímá teplotu nad podlahou, kde je teplota rozdílná od teploty v prostoru místnosti Vlastní nastavení požadovaného stupně teploty se provádí jednoduchým způsobem a to pomocí ovládacích tlačítek, která jsou umístěna na bočnici topidla pod krycí fólií, aktuální nastavení topného panelu s akumulací je přehledně zobrazeno na svítícím displeji. Pokud je topidlo aktivní a odebírá el. energii, svítí v pravém dolním rohu u zobrazeného symbolu regulačního stupně tečka. Celkový počet regulačních stupňů je uveden v tabulce. Termostat slouží rovněž k odstavení výrobku z provozu, přepnutím do polohy L se topidlo odstaví z provozu a cca po 7 sekundách se v pravém dolním rohu displeje zobrazí tečka. Regulační stupeň Jmenovitý příkon (W) (W) odpojeno C ( C) 1 (W) 2 (W) 3 (W) 4 (W) 5 (W) min 20 mm min 50 mm min 50 mm Obr. 5 Obr. 6 Obr. 7 Obr. 8 Na obrázku č. 6 je pak znázorněno vlastní připojení síťového přívodu a jeho provlečení odlehčovacím labyrintem. Pro pevné připojení lze použít původní síťový přívod, u kterého se odstraní vidlice. Případnou výměnu, nebo úpravu síťového přívodu a následné připojení k pevnému rozvodu smí provádět pouze pracovník s příslušnou kvalifikací v oboru elektro. Při montáži topidel je nutné dodržovat minimální vzdálenosti od stěn, podlahy, případně parapetu viz. obrázek č. 7, 8. Při použití více topidel pro vytápění větší místnosti, nebo celého objektu je vhodné použít 20 hodinovou zvýhodněnou sazbu D45 v závislosti na celkovém instalovaném příkonu v daném objektu. Zvolení vhodné tarifní sazby je velice důležité pro optimalizování celkových nákladů spojených s vytápěním. Vzhledem k tomu doporučujeme otázku zvolení sazby konzultovat s příslušnou služebnou rozvodných závodů v dané oblasti. min 20 mm min 50 mm min 50 mm

21 4 Všeobecné a bezpečnostní pokyny L 4 Použití Elektrická instalace pro připojení topidel musí odpovídat současným požadavkům ČSN. Topidla slouží pouze k vytápění nikoliv k sušení oděvů a jejich součástí. Topidla se nesmí během provozu zakrývat nebezpečí požáru. HTxE, HTxR Zapojení sálavých topných panelů MIRAVA řady HTxE a HTxR do el. sítě. L N fáze 230 V nula 230 V Zdi, stěny a příčky na které jsou topidla namontována, nebo jsou v jejich těsné blízkosti musí z hlediska jejich reakce na oheň patřit mezi stavební hmoty: N Nehořlavé třída A1 (př. kámen, beton, cihly, tvárnice, některé sádrokartony) 38 Nesnadno hořlavé třída A2 (př. heraklit, lignos, PVC, běžné sádrokartony) Těžce hořlavé třída B (př. dřeva listnatá, desky hobrex, sirkolit, umakart) Středně hořlavé třída C, D (př. dřeva jehličnatá, desky duplex, solodur) Topidla se nesmí umístit v bezprostřední blízkosti připojovací zásuvky tak, aby u ní nedošlo k poškození teplem. Topidla s regulátorem příkonu řada HTxE(R) musí být při montáži v koupelně umístěna tak, aby se osoba ve vaně, nebo sprše nemohla dotýkat řídících spínačů. Tento spotřebič není určen pro používání osobami (včetně dětí), jimž fyzická, smyslová nebo mentální neschopnost či nedostatek zkušeností a znalostí zabraňuje v bezpečném používání spotřebiče, pokud na ně nebude dohlíženo nebo pokud nebyly instruovány ohledně použití spotřebiče osobou zodpovědnou za jejich bezpečnost. Na děti by se mělo dohlížet, aby se zajistilo, že si nebudou se spotřebičem hrát. Minimální vzdálenost hořlavých předmětů od topidla je 50 mm. Pokud je topidlo opatřeno pohyblivým přívodem s vidlicí musí být umístěno tak, aby byla vidlice přístupná. V případě pevného připojení topidla k elektrické síti musí být do obvodu vřazen vypínač odpojující všechny póly na vzdálenost kontaktů v rozepnutém stavu minimálně 3 mm. Izolace napájecího přívodu se nesmí dotýkat povrchu topidla. Z hlediska montáže topidel v koupelnách, sprchách a umývacích prostorech je možné umístění v zóně 3 dle ČSN , neplatí pro variantu HTxD, HTxM kde je krytí spotřebiče IP20. L N L N HTxD HTxM Y1 HTA HTB L R1 S T Y2 T N1 N1 5 Použití Zapojení sálavých topných panelů MIRAVA pomocí termostatů řady HTRAA, RDD, RDE, REV. N1 prostorový termostat R1 silové relé 6 Použití Zapojení sálavých topných panelů MIRAVA pomocí bezdrátových termostatů. N1 vysílač bezdrátového prostorového termostatu přijímač bezdrátového prostorového termostatu je součástí topných panelů HTxD, HTxM 39 5 Zapojení, bloková schémata 6 Synco Living L N L Y1 HT Y S T N1 1 Použití Sálavé topné panely MIRAVA HT přímo ovládané prostorovým termostatem nebo regulátorem prostorové teploty. Schéma je vhodné pro soustavy, kde se řídí jeden topný panel nebo více panelů nižšího výkonu. N1 prostorový termostat Y1 řídící výstup vytápění T snímací prvek termostatu S spínač ON / OFF Použití Bezdrátový systém automatizace domácnosti určený pro rodinné domky nebo byty. Slouží pro nezávislé řízení teploty v jednotlivých místnostech. Kromě vytápění a regulace přípravy teplé vody umožňuje Synco living řídit i osvětlení, rolety a žaluzie. Popis funkce Přestože byl systém Synco living původně navržen pro teplovodní vytápění, s úspěchem si poradí také s vytápěním elektrickými topnými panely. Pro tento typ aplikace se využije regulátor topných okruhů RRV918 nebo RRV912, místo termoelektrických pohonů standardně ovládajících jednotlivé topné okruhy se připojí ovládací cívky stykačů nebo relé. Ty pak silově spínají jednotlivá topidla v budově. Použít lze jak klasické spínací prvky s kontakty a ovládacími cívkami, tak polovodičová relé, které mají výhodu v bezhlučném provozu a dlouhé životnosti. Při výběru vhodného spínacího prvku je třeba dbát na maximální proud řídicího výstupu z regulátoru topných okruhů RRV918 nebo RRV912. Výstupní člen v těchto regulátorech je triak, maximální ovládací proud spínacího prvku (u cívky relé nebo stykače ani během přítahu) by neměl přesáhnout předepsaných 30 ma. HT Y1 L Y1 N Max. 16 A 2 Použití Sálavé topné panely MIRAVA HT přímo ovládané prostorovým termostatem s výstupním relé 16 A. Y1 řídící výstup vytápění L fáze 230 V N nula 230 V Aby systém Synco living mohl správně řídit teplotu v jednotlivých místnostech, nesmíme zapomenout také na snímání teploty. K tomu použijeme buď prostorové teplotní čidlo QAA910 nebo prostorovou jednotku QAW910. Ta kromě snímání teploty v místnosti umožní přizpůsobit teplotu o +/ 3 K od nastavené teploty podle časového programu nastaveného na centrální jednotce, změnit druh provozu pro danou místnost, případně zapnout funkci časovače, která každým stisknutím příslušného tlačítka prodlouží vytápění na komfortní teplotu o ½ hodiny. Topné panely s akumulačními šamotovými deskami mají podobné chování jako běžné teplovodní radiátory. Díky tomu lze při uvádění do provozu systému Synco living nastavit regulační chování na radiátorové vytápění rychlé nebo radiátorové vytápění pomalé. AC 230 V L N L L2 L L L1 N2 HT T N1 3 Použití Sálavé topné panely MIRAVA HT přímo ovládané bezdrátovým regulátorem prostorové teploty. Schéma je vhodné pro soustavy, kde se řídí jeden nebo více topných panelů. N1 vysílač bezdrátového prostorového termostatu N2 přijímač bezdrátového prostorového termostatu Pro ovládání elektrického vytápění systémem Synco living jsou připraveny zvýhodněné sady obsahující regulátor Centrální jednotku QAX903 nebo QAX913, teplotní čidla QAA910, prostorové jednotky QAW910 a regulátor topných okruhů RRV918 a modulové instalační stykače Siemens 5TT V nabídce jsou dvě verze zvýhodněných sad Synco living EL6 a Synco living EL6+WEB. Tato sada obsahuje kromě vybavenější centrální jednotky QAX913 také web server OZW772 pro dálkové ovládání. Schémata najdete na následující straně... N N

22 Regulátor topných okruhů RRV918 nebo RRV912 Fáze L PŘEHLED ELEKTRICKÝCH OHŘÍVAČŮ VODY MIRAVA Relé 3 Relé 8 Dětský pokoj Ložnice Relé 2 Relé 1 * * Obývák 40 * Elektrické topidlo * * Nula N 41 Pracovna Zobrazení bezdrátového systému. Technická místnost Příslušenství pro montáž stojany Průtokový ohřívač vody pro jedno odběrné místo ME s nízkotlakou armaturou Elektrický ohřívač vody ME je malý průtokový ohřívač s nízkotlakou armaturou pro jedno odběrné místo. Průtokový ohřívač je dodáván v provedení pro připojení 230 V AC v příkonech od 2,5 do 6,0 kw nebo v provedení pro připojení 2 AC 400 V v příkonech od 4,4 do 10 kw. Součástí dodávky je nízkotlaká armatura. POPIS Stojany slouží k umístění topných panelů v prostoru v případě, že topné panely nebudou umístěny na zeď. Uzavřený průtokový ohřívač vody MTE Elektrické průtokové ohřívače vody řady MTE jsou vhodné pro širokou škálu použití, zejména pro střídavé použití na dvou místech. Technicky vysoce moderní konstrukce zajišťuje optimální provoz ohřívače na základě skutečného průtoku vody ohřívačem. HTAS objednací číslo: hmotnost balení: výška uchycovacích trnů: výška celková: 2 kg 260 mm 300 mm Průtokový ohřívač je dodáván v provedení pro připojení 230 V AC v příkonech od 3,5 do 6,0 kw nebo v provedení pro připojení 2 AC 400 V v příkonech od 4,4 do 10 kw. povrchová úprava: bílá RAL 9010 Balení obsahuje 2 kusy stojanu. řady VNC, VNCD, VBN, VZ a VZN najdete na straně 42...

23 Průtokové ohřívače vody pro jedno odběrné místo ME s nízkotlakou armaturou Elektrický průtokový ohřívač vody řady VNC a VNCD s displejem pro zobrazení teploty výstupní vody 42 Jedná se o tlakové průtokové ohřívače vody pro zásobování teplou vodou na jednom nebo více odběrných místech (např. koupelna nebo kuchyně). 43 Průtokový ohřívač je dodáván v provedení 3 AC 400 V v příkonech od 12 do 27 kw. POPIS Přepadové (netlakové) 5litrové zásobníkové ohřívače vody pro jedno odběrné místo VBN Elektrický ohřívač vody typ VBN je malý přepadový zásobníkový ohřívač vody s možností instalace pro jedno odběrné místo. Přístroj je vybaven odolnou 5litrovou nádobou z polypropylenu s nerezovou topnou přírubou. Je určen pro montáž s nízkotlakými armaturami. Zásobníkový ohřívač je dodáván samostatně nebo v kompletu s armaturou a v provedení pro připojení 230 V v příkonu 2,2 kw. Přístroj je dodáván se síťovým přívodem pro připojení do zásuvky. Elektrický ohřívač vody Mirava řady ME je malý průtokový ohřívač s nízkotlakou armaturou pro jedno odběrné místo. Tento typ ohřívačů představuje nejekonomičtější způsob ohřevu vody. Je tak malý a šikovný, že jej snadno umístíte přesně tam, kde ho nejvíce potřebujete pod umyvadlo v koupelně, či do skříňky v kuchyňské lince. Instalací přístroje v těsné blízkosti odběrného místa minimalizujete tepelné ztráty v dlouhých rozvodech vody, netvoříte energeticky náročné zásoby teplé vody a spotřebujete pouze tolik energie, kolik použijete vody. Teplou vodu máte po ruce ihned a šetříte životní prostředí! Samotný ohřívač je řízen elektronikou, která snímá a vyhodnocuje: okamžitý průtok teplé vody ohřívačem Průtokový ohřívač ME je dodáván v provedení pro připojení na 230 V AC v příkonech od 2,5 do 6,0 kw nebo v provedení pro připojení na 400 V 2 AC v příkonech od 4,4 do 10,0 kw. Součástí dodávky je nízkotlaká armatura. Více technických informací na straně 62. POUŽITÍ Uzavřený 10litrový zásobníkový ohřívač vody i pro více odběrných míst VZ a VZN Elektrický ohřívač vody (typ VZ tlakový a VZN nízkotlaký) je uzavřený elektrický zásobník zajišťující ekonomický ohřev vody. Přístroj s nerezovou 10litrovou zásobníkovou nádobou umožňuje tlakovou i beztlakovou montáž a je určen i pro více odběrných míst. Zásobníkový ohřívač je dodáván samostatně nebo v kompletu s armaturou a v provedení pro připojení 230 V v příkonu 2,5 kw. Samostatný zdroj teplé vody pro domácnost, koupelny, toalety, kuchyně, zdravotnická, ubytovací a rekreační zařízení atd. Vhodný doplněk centrálního ohřevu vody. Možné nad i pod umyvadlo a dřez. Ve sprše jako samostatná sprcha a kombinace s přepnutím umyvadlo nebo sprcha. Využitím krátkých rozvodů snížíte své náklady na teplou vodu. Přístroj je dodáván se síťovým přívodem pro připojení do zásuvky.

24 KOMPLETNÍ NABÍDKA TECHNICKÉ PARAMETRY VARIANTY TECHNICKÉ PARAMETRY VARIANTY Ma1 Ma2 2,5 kw 230 V ME ,5 kw 230 V ME ,5 kw 230 V ME ,5 kw 230 V ME ,4 kw 230 V ME ,4 kw 230 V ME ,4 kw 400 V ME ,4 kw 400 V ME ,0 kw 230 V ME ,0 kw 230 V ME ,0 kw 400 V ME ,0 kw 400 V ME ,0 kw 230 V ME ,0 kw 230 V ME ,0 kw 400 V ME ,0 kw 400 V ME ,5 kw 400 V ME ,5 kw 400 V ME ,0 kw 400 V ME ,0 kw 400 V ME ,0 kw 400 V ME ,0 kw 400 V ME Ma1p Ma2k 2,5 kw 230 V ME ,5 kw 230 V ME ,5 kw 230 V ME ,4 kw 230 V ME ,4 kw 230 V ME ,4 kw 400 V ME ,4 kw 400 V ME ,0 kw 230 V ME ,0 kw 230 V ME ,0 kw 400 V ME ,0 kw 400 V ME ,0 kw 230 V ME ,0 kw 230 V ME ,0 kw 400 V ME ,0 kw 400 V ME ,5 kw 400 V ME ,5 kw 400 V ME ,0 kw 400 V ME ,0 kw 400 V ME ,0 kw 400 V ME ,0 kw 400 V ME Ma113b Ma2d 2,5 kw 230 V ME ,5 kw 230 V ME ,5 kw 230 V ME ,4 kw 230 V ME ,4 kw 230 V ME ,4 kw 400 V ME ,4 kw 400 V ME ,0 kw 230 V ME ,0 kw 230 V ME ,0 kw 400 V ME ,0 kw 400 V ME ,0 kw 230 V ME ,0 kw 230 V ME ,0 kw 400 V ME ,0 kw 400 V ME ,5 kw 400 V ME ,5 kw 400 V ME ,0 kw 400 V ME ,0 kw 400 V ME ,0 kw 400 V ME ,0 kw 400 V ME161040

25 KOMPLETNÍ NABÍDKA TECHNICKÉ PARAMETRY VARIANTY TECHNICKÉ PARAMETRY VARIANTY Ma2s Ma3p 6,0 kw 230 V ME ,4 kw 230 V ME ,0 kw 400 V ME ,4 kw 400 V ME ,5 kw 400 V ME ,0 kw 230 V ME ,0 kw 400 V ME ,0 kw 400 V ME ,0 kw 400 V ME ,0 kw 230 V ME ,0 kw 400 V ME ,5 kw 400 V ME ,0 kw 400 V ME ,0 kw 400 V ME Ma201nh Ma4 2,5 kw 230 V ME ,4 kw 230 V ME ,5 kw 230 V ME ,4 kw 400 V ME ,4 kw 230 V ME ,0 kw 400 V ME ,4 kw 400 V ME ,0 kw 230 V ME ,0 kw 230 V ME ,0 kw 230 V ME ,0 kw 400 V ME ,0 kw 400 V ME ,0 kw 230 V ME ,5 kw 400 V ME ,0 kw 400 V ME ,0 kw 400 V ME ,5 kw 400 V ME ,0 kw 400 V ME ,0 kw 400 V ME ,0 kw 400 V ME Ma3 Ma4p 4,4 kw 230 V ME ,4 kw 230 V ME ,4 kw 400 V ME ,4 kw 400 V ME ,0 kw 230 V ME ,0 kw 230 V ME ,0 kw 400 V ME ,0 kw 400 V ME ,0 kw 230 V ME ,0 kw 230 V ME ,0 kw 400 V ME ,0 kw 400 V ME ,5 kw 400 V ME ,5 kw 400 V ME ,0 kw 400 V ME ,0 kw 400 V ME ,0 kw 400 V ME ,0 kw 400 V ME431040

26 Uzavřené průtokové ohřívače vody řady MTE POPIS Uzavřený průtokový ohřívač vody MTE pro širokou škálu použití. Technicky vysoce moderní konstrukce zajišťuje optimální provoz ohřívače na základě skutečného průtoku vody ohřívačem. Samotný ohřívač je řízen elektronikou, která snímá a vyhodnocuje: okamžitý průtok teplé vody ohřívačem teplotu výstupní vody přítomnost vzduchu ve výrobku Průtokový ohřívač MTE je dodáván v provedení pro připojení na 230 V AC v příkonech od 3,5 do 6,0 kw nebo v provedení pro připojení na 400 V 2 AC v příkonech od 4,4 do 10,0 kw. KOMPLETNÍ NABÍDKA MTE TECHNICKÉ PARAMETRY VARIANTY 3,5 kw 230 V MTE ,4 kw 230 V MTE ,4 kw 400 V MTE ,0 kw 230 V MTE ,0 kw 400 V MTE ,0 kw 230 V MTE ,0 kw 400 V MTE ,5 kw 400 V MTE ,0 kw 400 V MTE ,0 kw 400 V MTE64100 Příkonové varianty od 6 kw spínají dle odebíraného množství vody poloviční nebo maximální výkon, což výrazně přispívá k optimalizaci spotřeby elektrické energie. Vlastní konstrukce ohřívače a použití kvalitních materiálů zajišťuje vysokou tlakovou odolnost, která je garantována do tlaku 0,6 MPa. Transparentní indikace ohřevu vody je indikována LED diodou, umístěnou pod průhledným sklíčkem. Více technických informací na straně 63. POUŽITÍ Samostatný zdroj teplé vody pro domácnost koupelny, toalety, kuchyně, zdravotní, ubytovací a rekreační zařízení atd. Jedno odběrné místo s nízkotlakou nebo tlakovou armaturou. Možné nad i pod umyvadlo a dřez. Více odběrných míst se zabudováním do vodovodního systému se střídavým odběrem. MTE/2 3,5 kw 230 V MTE ,4 kw 230 V MTE ,4 kw 400 V MTE ,0 kw 230 V MTE ,0 kw 400 V MTE ,0 kw 230 V MTE ,0 kw 400 V MTE ,5 kw 400 V MTE ,0 kw 400 V MTE ,0 kw 400 V MTE74100
