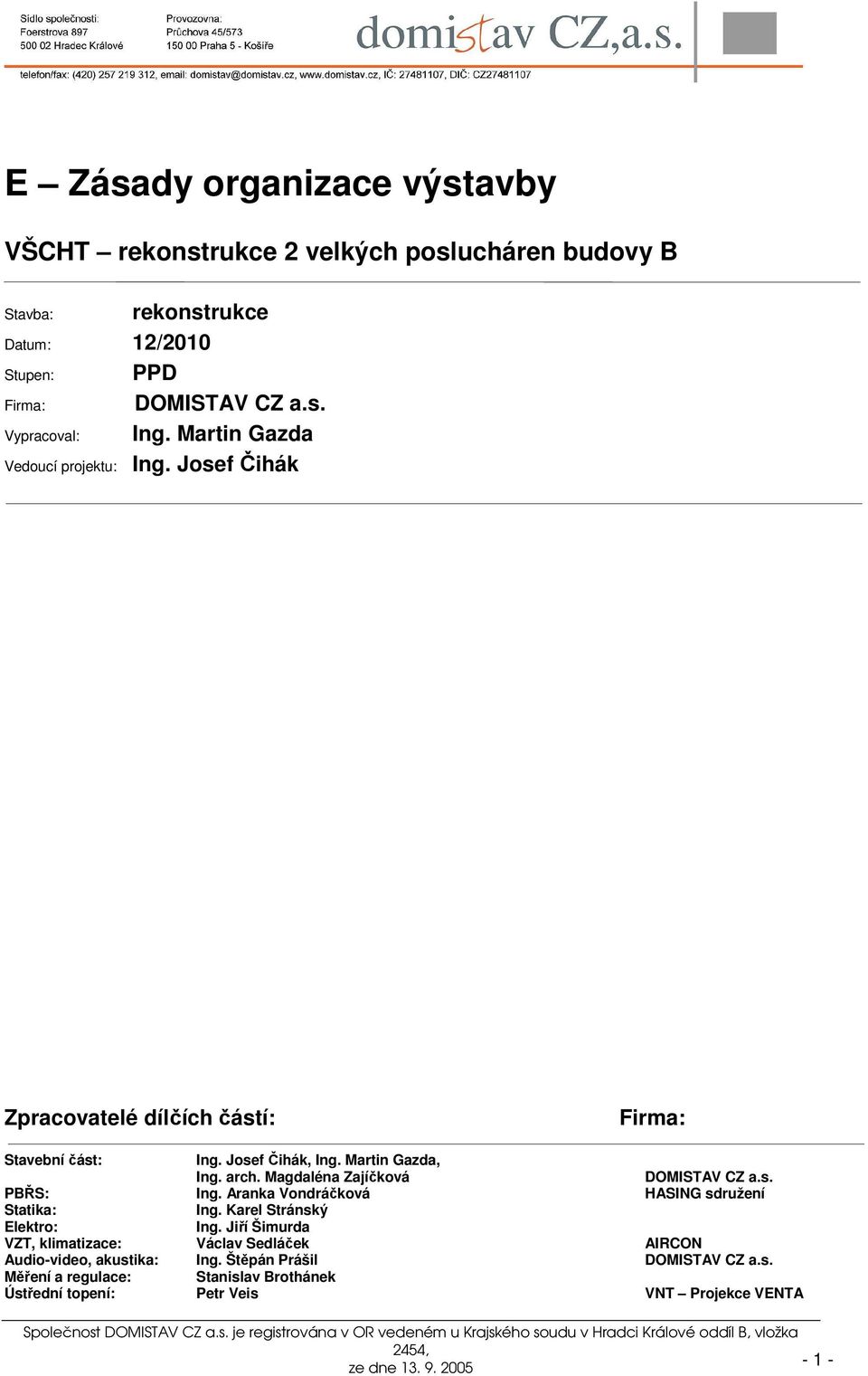

1 E Zásady organizace výstavby VŠCHT rekonstrukce 2 velkých poslucháren budovy B Stavba: rekonstrukce Datum: 12/2010 Stupen: PPD Firma: DOMISTAV CZ a.s. Vypracoval: Ing. Martin Gazda Vedoucí projektu: Ing. Josef Čihák Zpracovatelé dílčích částí: Firma: Stavební část: Ing. Josef Čihák, Ing. Martin Gazda, Ing. arch. Magdaléna Zajíčková DOMISTAV CZ a.s. PBŘS: Ing. Aranka Vondráčková HASING sdružení Statika: Ing. Karel Stránský Elektro: Ing. Jiří Šimurda VZT, klimatizace: Václav Sedláček AIRCON Audio-video, akustika: Ing. Štěpán Prášil DOMISTAV CZ a.s. Měření a regulace: Stanislav Brothánek Ústřední topení: Petr Veis VNT Projekce VENTA - 1 -

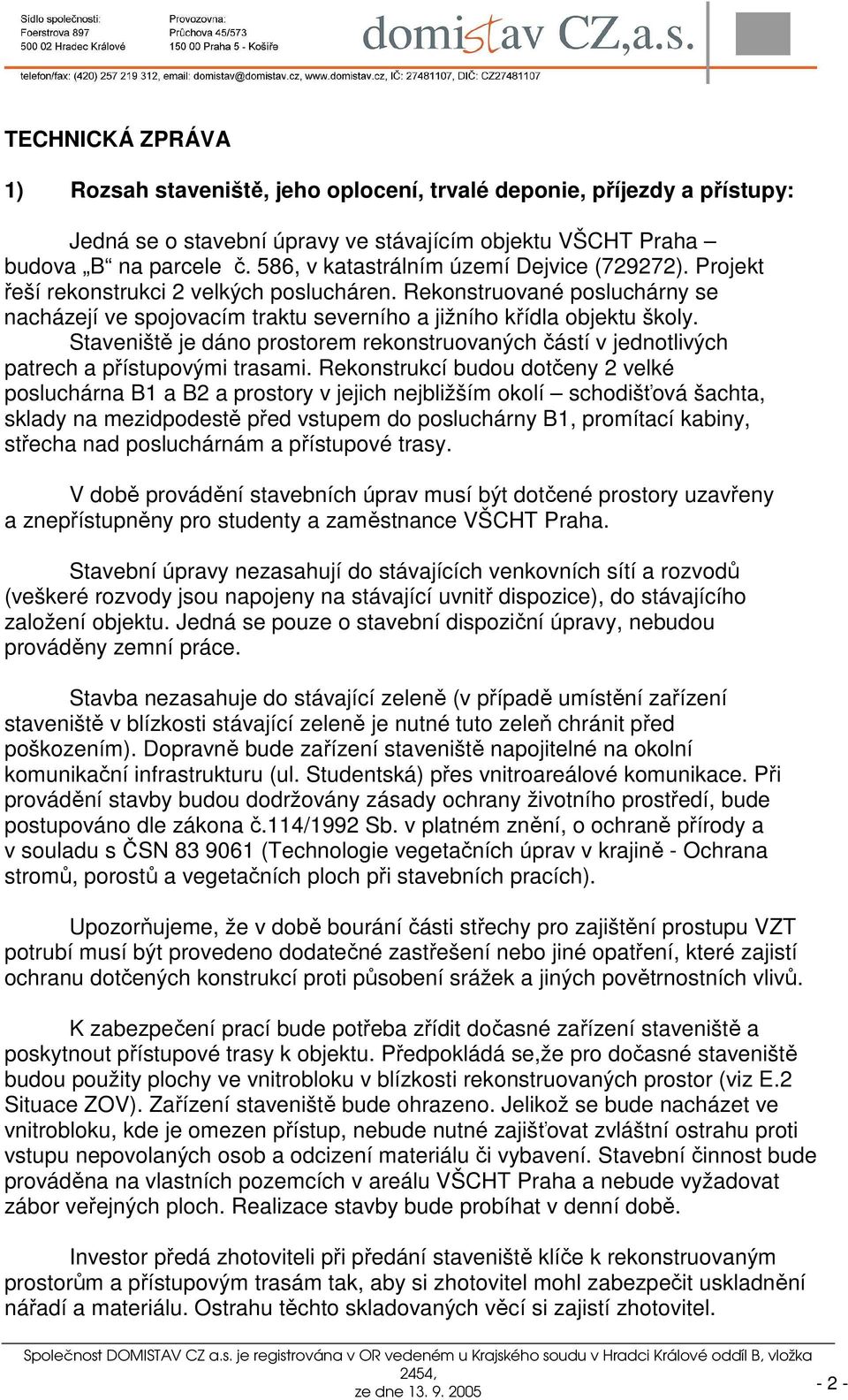

2 TECHNICKÁ ZPRÁVA 1) Rozsah staveniště, jeho oplocení, trvalé deponie, příjezdy a přístupy: Jedná se o stavební úpravy ve stávajícím objektu VŠCHT Praha budova B na parcele č. 586, v katastrálním území Dejvice (729272). Projekt řeší rekonstrukci 2 velkých poslucháren. Rekonstruované posluchárny se nacházejí ve spojovacím traktu severního a jižního křídla objektu školy. Staveniště je dáno prostorem rekonstruovaných částí v jednotlivých patrech a přístupovými trasami. Rekonstrukcí budou dotčeny 2 velké posluchárna B1 a B2 a prostory v jejich nejbližším okolí schodišťová šachta, sklady na mezidpodestě před vstupem do posluchárny B1, promítací kabiny, střecha nad posluchárnám a přístupové trasy. V době provádění stavebních úprav musí být dotčené prostory uzavřeny a znepřístupněny pro studenty a zaměstnance VŠCHT Praha. Stavební úpravy nezasahují do stávajících venkovních sítí a rozvodů (veškeré rozvody jsou napojeny na stávající uvnitř dispozice), do stávajícího založení objektu. Jedná se pouze o stavební dispoziční úpravy, nebudou prováděny zemní práce. Stavba nezasahuje do stávající zeleně (v případě umístění zařízení staveniště v blízkosti stávající zeleně je nutné tuto zeleň chránit před poškozením). Dopravně bude zařízení staveniště napojitelné na okolní komunikační infrastrukturu (ul. Studentská) přes vnitroareálové komunikace. Při provádění stavby budou dodržovány zásady ochrany životního prostředí, bude postupováno dle zákona č.114/1992 Sb. v platném znění, o ochraně přírody a v souladu s ČSN (Technologie vegetačních úprav v krajině - Ochrana stromů, porostů a vegetačních ploch při stavebních pracích). Upozorňujeme, že v době bourání části střechy pro zajištění prostupu VZT potrubí musí být provedeno dodatečné zastřešení nebo jiné opatření, které zajistí ochranu dotčených konstrukcí proti působení srážek a jiných povětrnostních vlivů. K zabezpečení prací bude potřeba zřídit dočasné zařízení staveniště a poskytnout přístupové trasy k objektu. Předpokládá se,že pro dočasné staveniště budou použity plochy ve vnitrobloku v blízkosti rekonstruovaných prostor (viz E.2 Situace ZOV). Zařízení staveniště bude ohrazeno. Jelikož se bude nacházet ve vnitrobloku, kde je omezen přístup, nebude nutné zajišťovat zvláštní ostrahu proti vstupu nepovolaných osob a odcizení materiálu či vybavení. Stavební činnost bude prováděna na vlastních pozemcích v areálu VŠCHT Praha a nebude vyžadovat zábor veřejných ploch. Realizace stavby bude probíhat v denní době. Investor předá zhotoviteli při předání staveniště klíče k rekonstruovaným prostorům a přístupovým trasám tak, aby si zhotovitel mohl zabezpečit uskladnění nářadí a materiálu. Ostrahu těchto skladovaných věcí si zajistí zhotovitel

3 Staveniště zahrnuje pouze nezbytný prostor nutný pro stavební úpravy dotčeného prostoru a mezideponii stavebního materiálu. V prostoru staveniště bude k objektu přistaven kontejner na stavební suť. Odpad bude odvážen na určenou skládku. Pro přístup do objektu bude využito stávajících vstupů (viz výkres E.2 Situace ZOV). Pro zřízení parkovacích míst pro vozidla stavby, bude nutné domluvit prostory s investorem stavby. Příjezd je vymezen stávající silniční infrastrukturou. Stavba bude realizována dle odsouhlaseného a schváleného harmonogramu stavebních prací. Tento harmonogram vypracuje zhotovitel stavby ve spolupráci s investorem. Termín provádění stavebních prací je možné upravit dle časových a finančních možností investora. Obsah prováděných prací je popsán v Technické zprávě. Souhrnné technické zprávě a Součásti dodávky stavby (mimo vlastní provedení stavebních prací) - Vedení stavebního a montážního deníku - Zajištění všech nezbytných průzkumů nutných pro řádné provádění a dokončení díla - Zajištění zkoušek požadovaných investorem potažmo TDI, podkladů předepsaných DOSS, zákony a vyhláškami - Zajištění a provedení všech opatření organizačního a stavebně technologického charakteru k řádnému provozování díla - Zajištění a provedení všech opatření organizačního a stavebně technologického charakteru k řádnému zhotovení díla, zejména zajištění aplikovaných materiálů před působením povětrnosti (déšť, sluneční záření) - Veškeré práce a dodávky související s bezpečnostními opatřeními na ochranu lidí a majetku (zejména pracovníků zhotovitele a vozidel v místech dotčených stavbou) - Projednání a zajištění případného zvláštního užívání veřejných ploch a ploch provozovatele, včetně úhrady vyměřených poplatků a nájemného - Zajištění zprovoznění, měření a nezbytné udržování odběrných míst energií - Zajištění a provedení všech nutných zkoušek dle ČSN (případně jiných norem vztahujících se k prováděnému dílu včetně pořízení protokolů) - Zajištění atestů a dokladů o požadovaných vlastnostech výrobků ke kolaudaci (i dle zákona č. 22/1997 Sb. a následujících) - 3 -

4 - Zajištění všech ostatních nezbytných atestů, zkoušek a revizí dle ČSN a případných jiných právních a technických předpisů platných v době provádění a předání díla, kterými bude prokázáno dosažení předepsané kvality a předepsaných parametrů díla - Zřízení a odstranění zařízení staveniště včetně napojení a odpojení na inženýrské sítě - Odvoz a uložení vybouraných hmot na skládku, včetně poplatku za uskladnění - Uvedení všech povrchů dotčených činností zhotovitele do původního stavu a předání provozovateli - Respektování obecných podmínek daných povolením k realizaci stavby a to zejména: vedení průběžné evidence odpadů vzniklých při stavební činnosti předložení dokladů o jejich nezávadném zneškodňování - vypracování dokumentace skutečného provedení stavby - vypracování plánu BOZP včetně zajištění koordinátora BOZP 2) Sítě technické infrastruktury: Dopravně je staveniště napojitelné na okolní komunikační infrastrukturu, a to přes vnitroareálové komunikace (hospodářský dvůr) přes vjezd do ul. Studentské. Přístupové cesty jsou zpevněné a únosné, jedná se obvykle o živičné vozovky. Stavbou užívané vnitroareálové i veřejné komunikace musí být čištěny a musí být zachována jejich průjezdnost. Parkování vozidel v areálu školy bude povoleno jen na nezbytnou dobu vykládky. Vzhledem k malému rozsahu prací se předpokládá doprava materiálu přes staveništní výtah, který bude umístěn ve dvoře, který přiléhá k rekonstruovaným posluchárnám. V oblasti staveniště se nenachází významné sítě stávající infrastruktury. V prostoru schodišťové šachty se nachází potrubní vedení. V projektové dokumentaci je navrženo odstranění stávajícího potrubí. Dle investora je potrubí nefunkční. Nefunkčnost bude potvrzena provedením sondy po ukončení topného období

5 3) Napojení staveniště na zdroje vody, elektřiny atd. Elektrická energie pro stavbu bude odebírána z určených stávajících rozvaděčů přes samostatné měření. Rozvaděče pro stavbu určí investor. Zhotovitel stavby by měl určit předpokládanou reálnou potřebu staveništního příkonu el. energie. Zhotovitel zajistí vhodným způsobem uzemnění elektrických zařízení a elektricky poháněných mechanizmů (např. staveništních výtahů). Voda pro potřeby stavby bude odebírána ze stávajících zdrojů. Na těchto odběrných místech bude osazen vodoměr. Po ukončení stavby budou náklady na el. energii a vodu uhrazeny zhotovitelem. 4) Úpravy z hlediska bezpečnosti a ochrany zdraví třetích osob, včetně nutných úprav pro osoby s omezenou schopností pohybu a orientace Prostor stavby bude po dobu rekonstrukce zajištěn proti vstupu nepovolaných osob (studenti, zaměstnanci). V průběhu samotné výstavby budou učiněna taková bezpečnostní opatření (výstražné tabulky apod.), aby bylo zamezeno přístupu osob s omezenou schopností pohybu do prostoru staveniště. Při provádění stavebních prací musí být zajištěna bezpečnost osob pohybujících se v okolí rekonstruovaného objektu. Nejbližší okolí bude provizorně vymezeno výstražnou páskou apod. proti vstupu všech nepovolaných osob. 5) Uspořádání a bezpečnost staveniště z hlediska ochrany veřejných zájmů Na probíhající stavební práce bude upozorňovat viditelně umístěná výstražná tabulka. Průběhem stavby nesmí být zamezeno možnému protipožárnímu zásahu tzn. nebudou blokovány příjezdové komunikace a nástupní plochy. Prostory dotčené stavbou budou zajištěny proti vstupu nepovolaných osob. 6) Řešení zařízení staveniště, popis staveb ZS vyžadujících ohlášení Zařízení staveniště poskytne zázemí pro techniky řídící výstavbu, plochu pro umístění stavebních mechanizmů a plochu pro uložení materiálů k zabudování s minimálním předzásobením. Pro zařízení staveniště budou sloužit plochy ve vnitrobloku, které se nacházejí v blízkosti rekonstruovaného objektu (více viz E.2 Situace ZOV). Finální umístění zařízení staveniště a jeho řešení určí až konkrétní dodavatel a to jak vzhledem k jeho materiálovému vybavení, tak k času, kdy se bude stavba provádět. Pro rekonstrukci objektu bude zajištěno: - 5 -

6 1. Příjezd dopravní trasa je zajištěna z veřejné komunikace (ul. Studentská) a následně vnitroareálovými komunikacemi 2. Oplocení bude provedeno mobilní, z neprůhledných dílců výšky 1,8 m a doplněno vjezdovou bránou. Oplocení bude oddělovat prostor zařízení staveniště od veřejně přístupných ploch. Samotné staveniště (rekonstruované posluchárny) bude znepřístupněno nepovolaným osobám zamknutím dveří nebo zajištěním dohledu, který bude kontrolovat vstup osob na stavbu. Nepředpokládá se vytvoření nových vstupů jen pro potřebu stavby tudíž je nutné brát ohled na možné křížení tras stávajících uživatelů objektu a stavby. 3. Staveništní přípojky vzhledem k malému rozsahu prací budou jednotlivá media napojena ze stávajících rozvodů uvnitř dispozic, ve kterých budou probíhat stavební úpravy. 4. Skladovací plochy v rámci předaného staveniště budou vymezeny nezbytné plochy pro přípravu stavebních prací. Skladovací plochy pro materiál budou pokud možno minimalizovány. Jejich umístění bude upřesněno investorem. 5. Provozní zařízení Sociální zařízení i prostor pro kancelář koordinace stavby bude zajištěn v objektu VŠCHT. Stavby pro potřeby zařízení staveniště vyžadující ohlášení, nebudou zřizovány. 7) Stanovení podmínek pro provádění stavby z hlediska bezpečnosti a ochrany zdraví Bezpečnost a ochrana zdraví při práci a požární ochrana se při výstavbě bude řídit obecně závaznými předpisy v oblasti bezpečnosti a ochrany zdraví při práci a požární ochrany. Pracující ve výšce (na lešení, na výsuvné pomocné konstrukci atp.) musí být pro tyto práce zvlášť vyškoleni a vycvičeni. Musí být vybaveni veškerými potřebnými prostředky k zajištění a dodržení bezpečnosti (ochranné pásy, vesty, lana pro zajištění brašny na nářadí atd.). Místa na volných okrajích musí být zajištěna proti pádu. Při provádění je nutné dodržovat veškeré platné technologické předpisy a normy, stejně jako zásady bezpečnosti práce a ochrany zdraví pracujících. Pracovníci budou používat předepsané ochranné pomůcky, což bude kontrolováno. Při provádění stavebních a montážních prací bude postupováno v souladu s příslušnými zákony, vyhláškami, normami a předpisy, které se týkají bezpečnosti práce (např. NV 21/2003 Sb., kterým se stanoví technické požadavky na osobní ochranné prostředky, ve znění pozdějších předpisů, vyhláška 415/2003 Sb., kterou se stanoví podmínky k zajištění bezpečnosti a ochrany zdraví při práci a bezpečnosti provozu při svislé dopravě a chůzi atd.). Za bezpečnost a ochranu zdraví při práci a za požární ochranu zodpovídá: - na předaných staveništích zhotoviteli zhotovitel - zhotovitel stavby nesmí svou činností přerušit a nepřiměřeně omezit přístupové komunikace pro zásah složek HZS - požární prevenci si zajistí zhotovitel Střežení staveniště a ZS si zajišťuje zhotovitel

7 8) Podmínky pro ochranu životního prostředí při výstavbě Podmínkou pro provádění stavby, tak aby nedošlo k narušení životní prostředí svého okolí je předpoklad dodržování bezpečnosti, hygienických předpisů a technologie stavebních a montážních prací na staveništích. Při realizaci stavby bude dodržena platná legislativa. Zákon č. 258/2000 Sb. o ochraně veřejného zdraví a o změně některých souvisejících zákonů, nařízení vlády č. 502/2000 Sb. o ochraně zdraví před nepříznivými účinky hluku a vibrací, zákon č. 185/2001 Sb. o odpadech a o změně některých dalších zákonů a vyhláška ministerstva životního prostředí č. 383/2001 o podrobnostech nakládání s odpady. V průběhu stavby lze očekávat v důsledku stavební činnosti a zvýšeného pohybu stavební techniky i zvýšenou hladinu hluku, prašnosti a imisí v ovzduší. Důsledným dodržováním hygienických a pracovně bezpečnostních předpisů a správným provozováním zařízení na staveništi bude možné tento vliv minimalizovat na nejmenší možnou míru. Hluk smí dosáhnout maximálně hodnot stanovených NV č. 148/2006 Sb. Prašnost je nutné snížit čištěním aut, mytím komunikací, dodržováním technologické kázně při výrobě stavebních hmot a při demolicích. Ochrana půdy a vody - látky ohrožující půdu a podzemní popřípadě povrchové vody, budou jímány do záchytných nádob, popřípadě jímek, aby se nedostaly do půdy apod. Případné sklady hořlavých a škodlivých kapalin včetně manipulačních prostorů musí být zajištěny ve smyslu vyhl.č. 6/1977 Sb., ČSN a ČSN Odvoz odpadů se předpokládá denně. Odpady vzniklé při stavbě nebudou skladovány ani zneškodňovány v areálu VŠCHT. V prostoru zařízení staveniště bude umístěn kontejner na odpad. Zhotovitel si zajistí po dohodě odvoz stavební suti na určenou skládku. Sběr, třídění případně recyklace odpadu je na kontrole prováděné techniky stavby. Takto lze omezit vznik a smíšení nebezpečných odpadů s ostatním odpadem. Zbytky rozpouštědel, barev, laků či dehtu a jiné chemikálie patří do zvlášť separovaného odpadu. Spalitelný odpad (dřevo, kartony atp.) by měl být sbírán samostatně. Po dokončení stavby musí být všechny plochy narušené stavbou, tj. objekty a plochami zařízení staveniště, meziskládkami materiálu, příjezdovými a přísunovými trasami, neprodleně uvedeny do výchozího či projektovaného stavu tak, aby byly bez překážek schopny plnit své funkce. Stavba nebude mít negativní vliv na životní prostředí. Nedojde k záboru zemědělského ani půdního fondu. 9) Orientační lhůty výstavby a přehled rozhodujících dílčích termínů Doba výstavby je ovlivněna technickými vazbami mezi činnostmi vlastní stavby, dostupnosti finančních prostředků a provozem VŠCHT Praha. Lhůta výstavby bude v rozmezí cca 4 měsíce Zahájení realizace stavby 06/2011 Dokončení realizace stavby 09/
