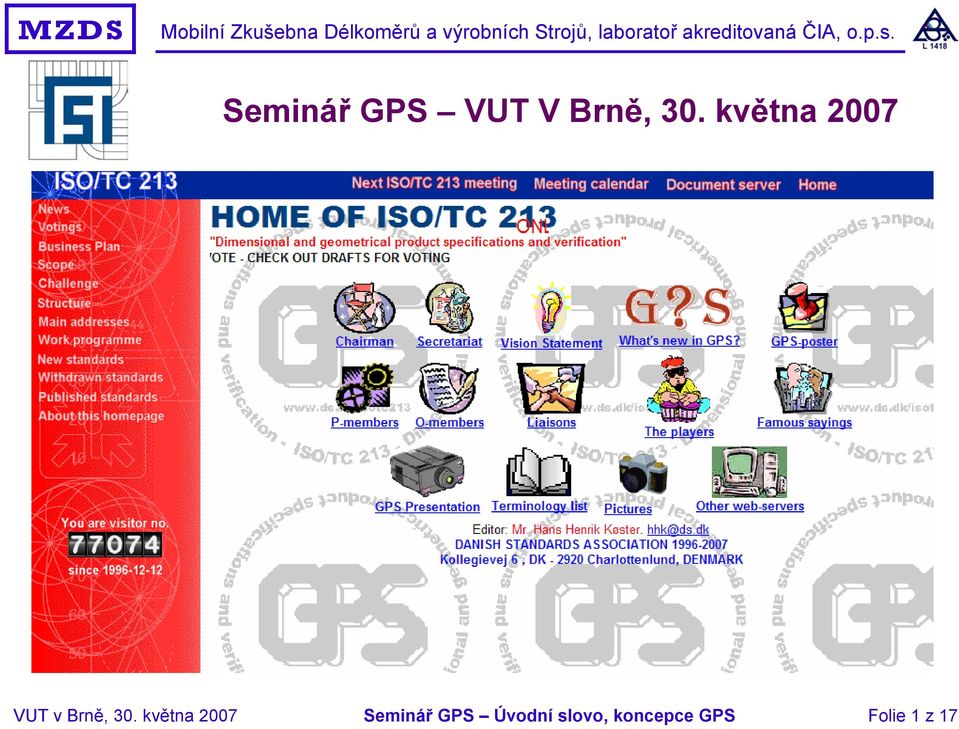

1 Seminář GPS VUT V Brně, 30. května 2007 VUT v Brně, 30. května 2007 Seminář GPS Úvodní slovo, koncepce GPS Folie 1 z 17

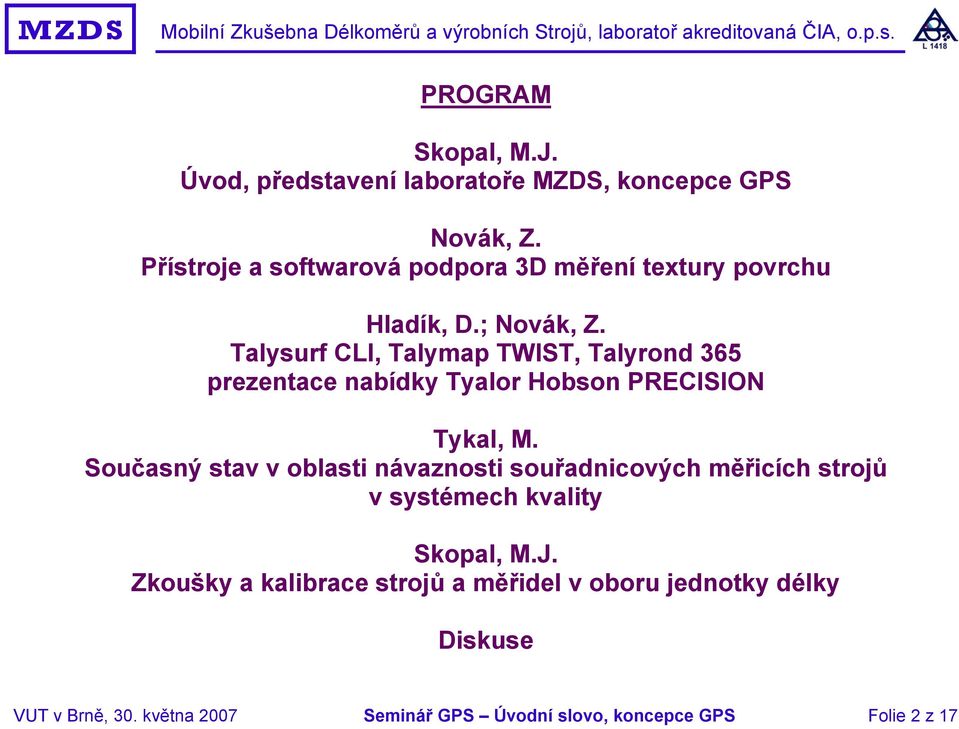

2 PROGRAM Skopal, M.J. Úvod, představení laboratoře MZDS, koncepce GPS Novák, Z. Přístroje a softwarová podpora 3D měření textury povrchu Hladík, D.; Novák, Z. Talysurf CLI, Talymap TWIST, Talyrond 365 prezentace nabídky Tyalor Hobson PRECISION Tykal, M. Současný stav v oblasti návaznosti souřadnicových měřicích strojů v systémech kvality Skopal, M.J. Zkoušky a kalibrace strojů a měřidel v oboru jednotky délky Diskuse VUT v Brně, 30. května 2007 Seminář GPS Úvodní slovo, koncepce GPS Folie 2 z 17

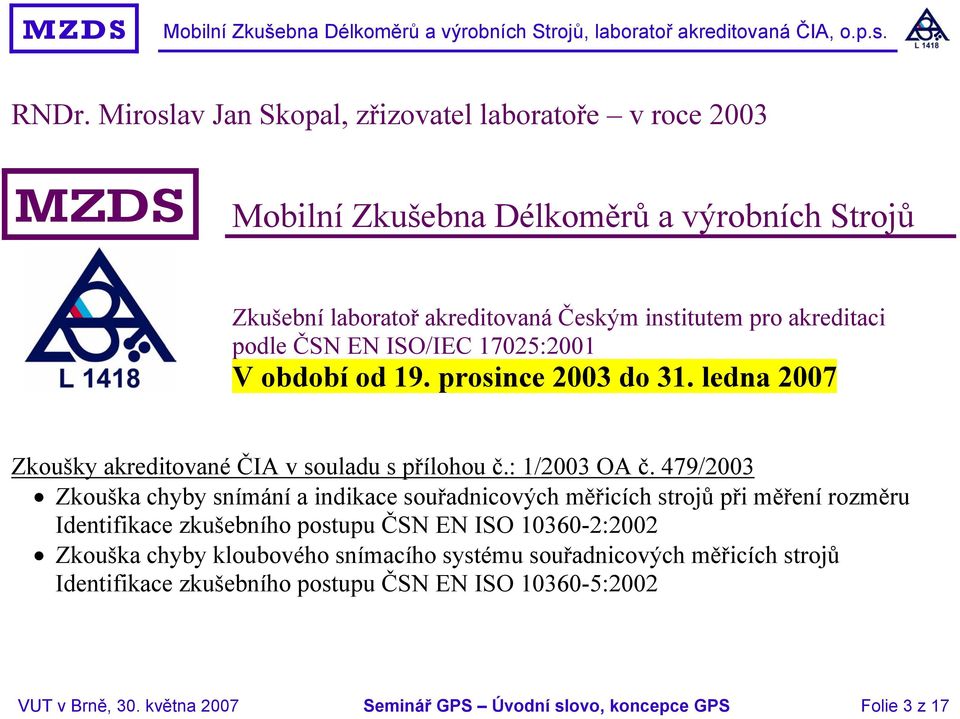

3 RNDr. Miroslav Jan Skopal, zřizovatel laboratoře v roce 2003 MZDS Mobilní Zkušebna Délkoměrů a výrobních Strojů Zkušební laboratoř akreditovaná Českým institutem pro akreditaci podle ČSN EN ISO/IEC 17025:2001 V období od 19. prosince 2003 do 31. ledna 2007 Zkoušky akreditované ČIA v souladu s přílohou č.: 1/2003 OA č. 479/2003 Zkouška chyby snímání a indikace souřadnicových měřicích strojů při měření rozměru Identifikace zkušebního postupu ČSN EN ISO :2002 Zkouška chyby kloubového snímacího systému souřadnicových měřicích strojů Identifikace zkušebního postupu ČSN EN ISO :2002 VUT v Brně, 30. května 2007 Seminář GPS Úvodní slovo, koncepce GPS Folie 3 z 17

4 RNDr. Miroslav Jan Skopal volná živnost zřizovatel laboratoře L miroskopal@volny.cz IMECO TH s.r.o. jednatel Ing. František Klein smluvní partner fklein@volny.cz MZDS Mobilní Zkušebna Délkoměrů a výrobních Strojů Nabídka služeb laboratoře: Laboratoř provádí zkoušky a kalibrace měřidel a strojů a protokolárně dokladuje návaznost pracovních měřidel a strojů na jednotku délky, metr, v relaci s 5 zákona č. 505/1990 Sb., o metrologii, ve znění dalších předpisů. mzds@volny.cz VUT v Brně, 30. května 2007 Seminář GPS Úvodní slovo, koncepce GPS Folie 4 z 17

5 VUT v Brně, 30. května 2007 Seminář GPS Úvodní slovo, koncepce GPS Folie 5 z 17

6 VUT v Brně, 30. května 2007 Seminář GPS Úvodní slovo, koncepce GPS Folie 6 z 17

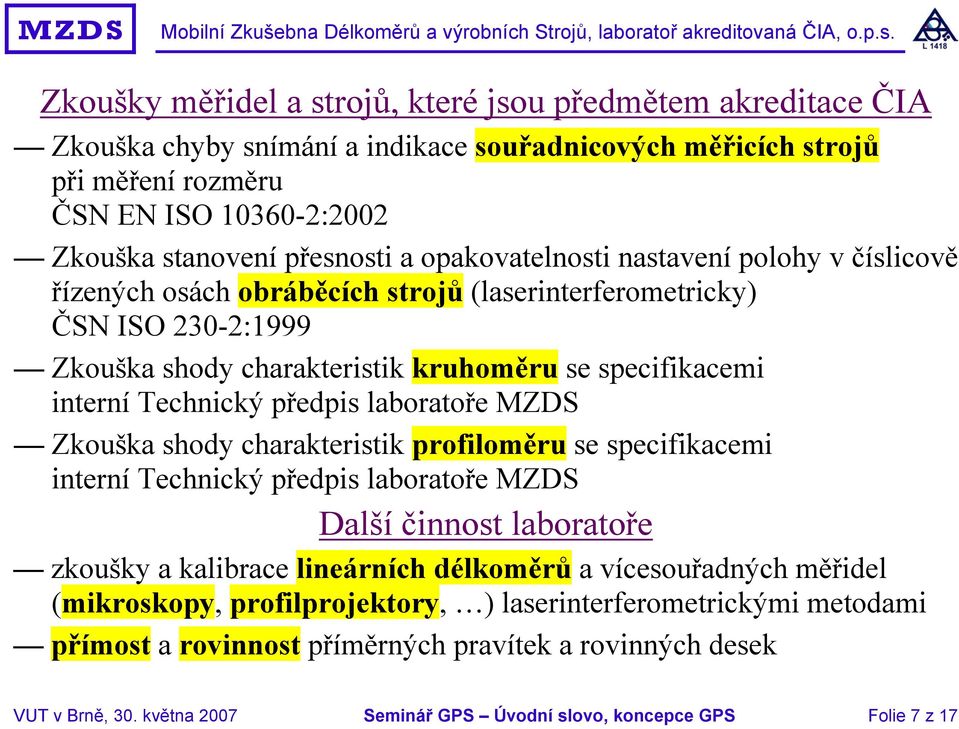

7 Zkoušky měřidel a strojů, které jsou předmětem akreditace ČIA Zkouška chyby snímání a indikace souřadnicových měřicích strojů při měření rozměru ČSN EN ISO :2002 Zkouška stanovení přesnosti a opakovatelnosti nastavení polohy v číslicově řízených osách obráběcích strojů (laserinterferometricky) ČSN ISO 230-2:1999 Zkouška shody charakteristik kruhoměru se specifikacemi interní Technický předpis laboratoře MZDS Zkouška shody charakteristik profiloměru se specifikacemi interní Technický předpis laboratoře MZDS Další činnost laboratoře zkoušky a kalibrace lineárních délkoměrů a vícesouřadných měřidel (mikroskopy, profilprojektory, ) laserinterferometrickými metodami přímost a rovinnost příměrných pravítek a rovinných desek VUT v Brně, 30. května 2007 Seminář GPS Úvodní slovo, koncepce GPS Folie 7 z 17

8 Geometrické požadavky na výrobky (GPS) Geometrical Product Specifications (GPS) Nositelem této oblasti mezinárodní normalizace je technická komise ISO TC 213 GPS se sekretariátem v Dánsku na adrese Koncepce mezinárodních norem v ISO TC 213 Stále silnější mezinárodní konkurence tlačí subjekty na zvyšování provozních požadavků s ohledem na řízení kvality dle řady norem EN ISO Ve strojírenství je to spojeno s aktuální znalostí a praktickou aplikací mezinárodních norem, které se týkají zadávání, tolerování a zkoušení: rozměru, tvaru, polohy, vlnitosti a struktury povrchu (drsnosti). Pod geometrickými požadavky na výrobky a jejich zkoušením nebo verifikací (GPS) se rozumí normy popisu obrobků, s tím důsledkem, že obrobky jako jednotlivé díly a stavební skupiny podsestav strojů mohou být podle pevných předpisů vyrobeny kdekoliv a dále sestaveny nezávisle na tom, kde byly vyrobeny a přezkoušeny. VUT v Brně, 30. května 2007 Seminář GPS Úvodní slovo, koncepce GPS Folie 8 z 17

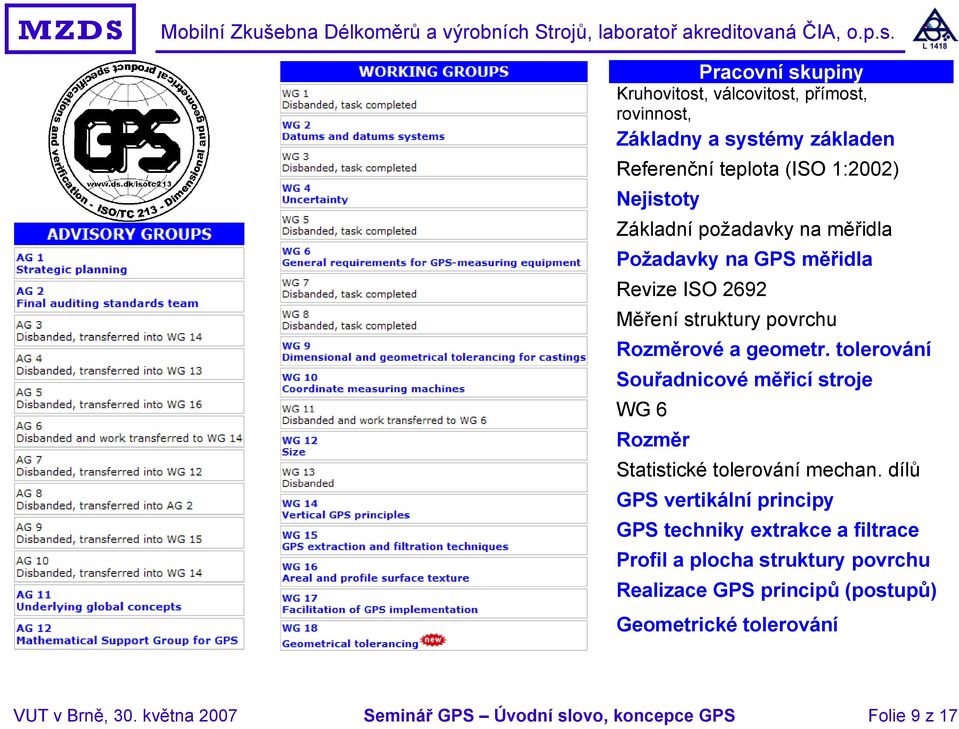

9 Pracovní skupiny Kruhovitost, válcovitost, přímost, rovinnost, Základny a systémy základen Referenční teplota (ISO 1:2002) Nejistoty Základní požadavky na měřidla Požadavky na GPS měřidla Revize ISO 2692 Měření struktury povrchu Rozměrové a geometr. tolerování Souřadnicové měřicí stroje WG 6 Rozměr Statistické tolerování mechan. dílů GPS vertikální principy GPS techniky extrakce a filtrace Profil a plocha struktury povrchu Realizace GPS principů (postupů) Geometrické tolerování VUT v Brně, 30. května 2007 Seminář GPS Úvodní slovo, koncepce GPS Folie 9 z 17

10 Hlavní cíle mezinárodní spolupráce v normalizaci GPS: návrh a konstrukce (1); výroba a zhotovení (2); kontrola a zkoušení (3); popis použitých měřidel a měřicích přístrojů (4); jejich kalibrace a zkoušení (5); otázky spojené s návazností získaných výsledků měření a zkoušek (6). VUT v Brně, 30. května 2007 Seminář GPS Úvodní slovo, koncepce GPS Folie 10 z 17

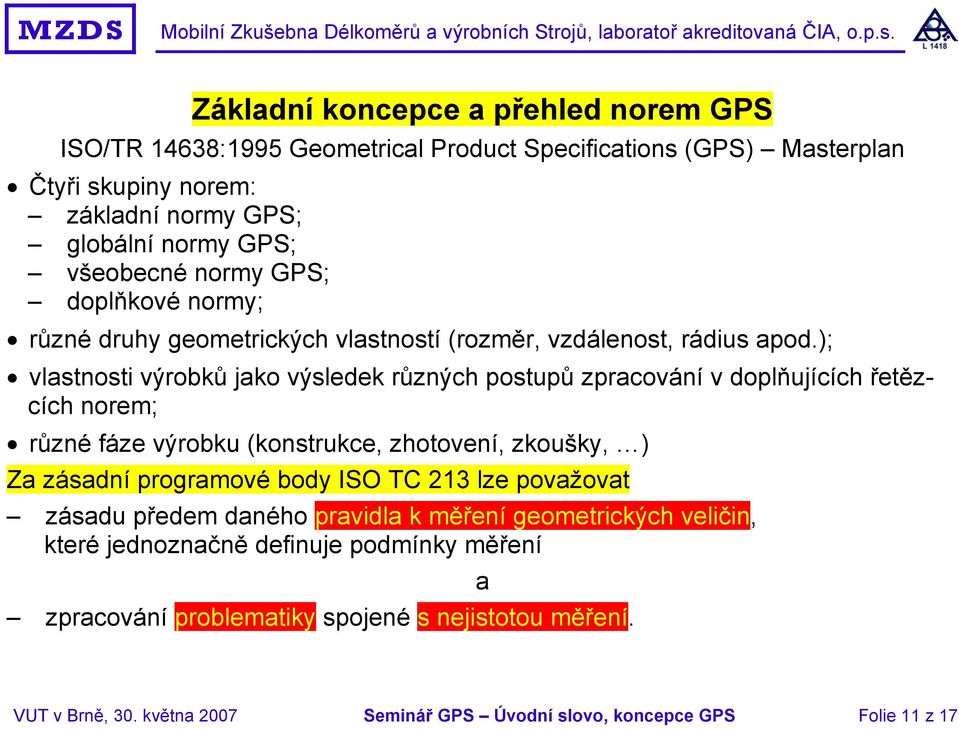

11 Základní koncepce a přehled norem GPS ISO/TR 14638:1995 Geometrical Product Specifications (GPS) Masterplan Čtyři skupiny norem: základní normy GPS; globální normy GPS; všeobecné normy GPS; doplňkové normy; různé druhy geometrických vlastností (rozměr, vzdálenost, rádius apod.); vlastnosti výrobků jako výsledek různých postupů zpracování v doplňujících řetězcích norem; různé fáze výrobku (konstrukce, zhotovení, zkoušky, ) Za zásadní programové body ISO TC 213 lze považovat zásadu předem daného pravidla k měření geometrických veličin, které jednoznačně definuje podmínky měření a zpracování problematiky spojené s nejistotou měření. VUT v Brně, 30. května 2007 Seminář GPS Úvodní slovo, koncepce GPS Folie 11 z 17

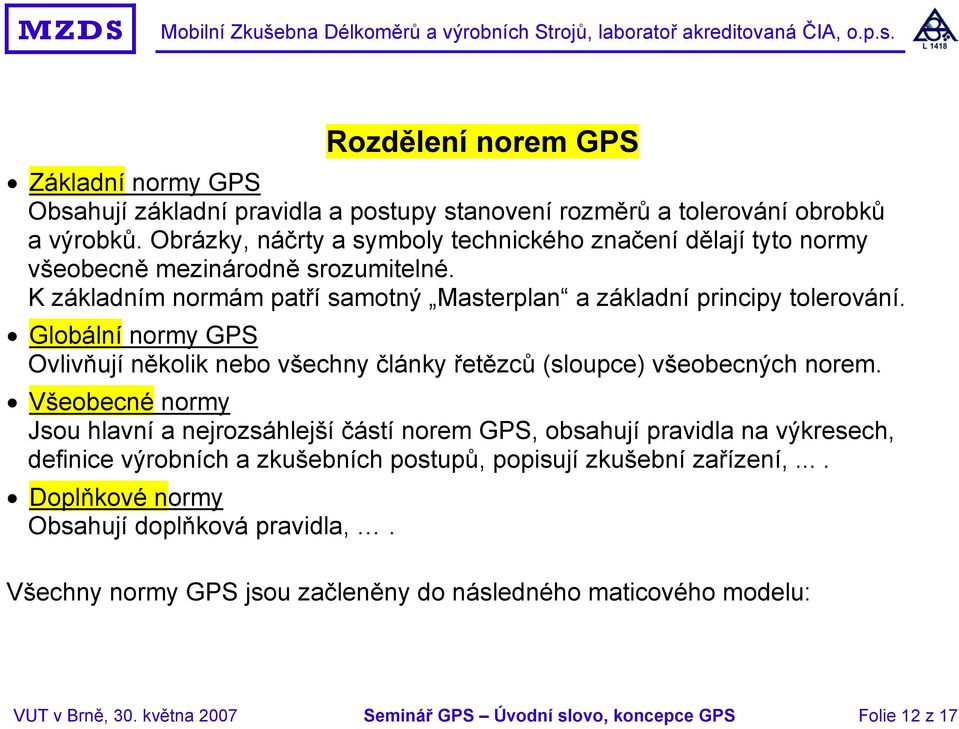

12 Rozdělení norem GPS Základní normy GPS Obsahují základní pravidla a postupy stanovení rozměrů a tolerování obrobků a výrobků. Obrázky, náčrty a symboly technického značení dělají tyto normy všeobecně mezinárodně srozumitelné. K základním normám patří samotný Masterplan a základní principy tolerování. Globální normy GPS Ovlivňují několik nebo všechny články řetězců (sloupce) všeobecných norem. Všeobecné normy Jsou hlavní a nejrozsáhlejší částí norem GPS, obsahují pravidla na výkresech, definice výrobních a zkušebních postupů, popisují zkušební zařízení,.... Doplňkové normy Obsahují doplňková pravidla,. Všechny normy GPS jsou začleněny do následného maticového modelu: VUT v Brně, 30. května 2007 Seminář GPS Úvodní slovo, koncepce GPS Folie 12 z 17

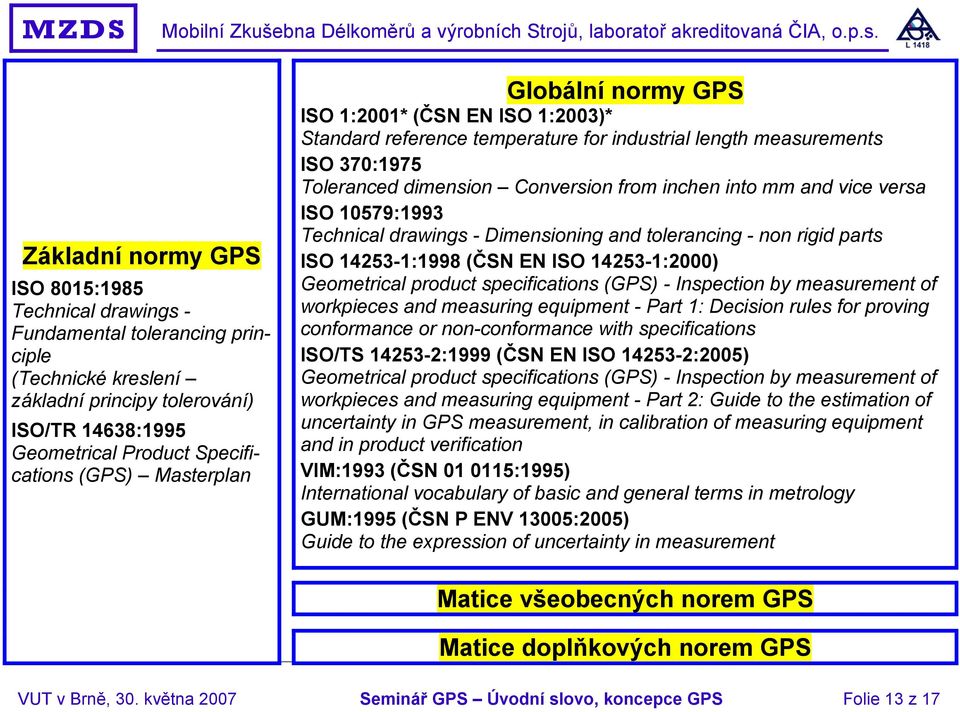

13 Základní normy GPS ISO 8015:1985 Technical drawings - Fundamental tolerancing principle (Technické kreslení základní principy tolerování) ISO/TR 14638:1995 Geometrical Product Specifications (GPS) Masterplan Globální normy GPS ISO 1:2001* (ČSN EN ISO 1:2003)* Standard reference temperature for industrial length measurements ISO 370:1975 Toleranced dimension Conversion from inchen into mm and vice versa ISO 10579:1993 Technical drawings - Dimensioning and tolerancing - non rigid parts ISO :1998 (ČSN EN ISO :2000) Geometrical product specifications (GPS) - Inspection by measurement of workpieces and measuring equipment - Part 1: Decision rules for proving conformance or non-conformance with specifications ISO/TS :1999 (ČSN EN ISO :2005) Geometrical product specifications (GPS) - Inspection by measurement of workpieces and measuring equipment - Part 2: Guide to the estimation of uncertainty in GPS measurement, in calibration of measuring equipment and in product verification VIM:1993 (ČSN :1995) International vocabulary of basic and general terms in metrology GUM:1995 (ČSN P ENV 13005:2005) Guide to the expression of uncertainty in measurement Matice všeobecných norem GPS Matice doplňkových norem GPS VUT v Brně, 30. května 2007 Seminář GPS Úvodní slovo, koncepce GPS Folie 13 z 17

14 Základní normy GPS ISO 8015:1985 Technical drawings Fundamental tolerancing principle (Technické kreslení základní principy tolerování) ISO/TR 14638:1995 Geometrical Product Specifications (GPS) Masterplan 1. Rozměr 2. Vzdálenost 3. Poloměr 4. Úhel Matice všeobecných norem GPS Číslo článku řetězce Tvar čáry nezávisle na základně 6. Tvar čáry závisle na základně 7. Tvar povrchu nezávislého na základ. 8. Tvar povrchu závislého na základně 9. Směr 10. Poloha 11. Obvodové házení 12. Úplné házení 13. Základny 14. Profil drsnosti 15. Profil vlnitosti 16. Základní profil 17. Vady povrchu 18. Hrany VUT v Brně, 30. května 2007 Seminář GPS Úvodní slovo, koncepce GPS Folie 14 z 17

15 Matice doplňkových norem GPS Číslo článku řetězce A. Normy tolerancí specifických výrobních postupů Základní normy GPS ISO 8015:1985 Technical drawings - Fundamental tolerancing principle (Technické kreslení základní principy tolerování) ISO/TR 14638:1995 Geometrical Product Specifications (GPS) Masterplan A1. Obrábění A2. Odlévání A3. Svařování A4. Řezání za tepla A5. Tváření A6. Pokovování a nanášení povrchů A7. Nátěry B. Normy geometrických údajů strojních součástí B1. Závitové součásti B2. Ozubená kola B3. Drážkové hřídele VUT v Brně, 30. května 2007 Seminář GPS Úvodní slovo, koncepce GPS Folie 15 z 17

16 Systém řetězců norem GPS Pod jedním řetězcem se rozumí všechny vzájemně závislé normy, které se týkají stejných geometrických vlastností. Každá jednotlivá norma je dílem článku řetězce a jiné normy ovlivňuje, takže ke korektnímu použití a porozumění jedné normy je nutná znalost jiných a ostatních norem příslušného řetězce. Každý řetězec norem sestává ze šesti článků řetězce, které přibližně odpovídají vývojovým fázím výrobku: článek 1 obsahuje skupinu norem, které objasňují zapisování vlastností výrobku na výkrese; článek 2 obsahuje skupinu norem, které se zabývají tolerováním vlastností výrobku; článek 3 obsahuje skupinu norem, které objasňují definice skutečného tvaru prvku (reálné vlastnosti obrobku); článek 4 obsahuje skupinu norem, které se zabývají určováním odchylek (chyb) obrobků a porovnáním s mezními tolerancemi; článek 5 obsahuje skupinu norem, které určují požadavky na měřidla; článek 6 obsahuje skupinu norem, které určují požadavky kalibrací a zkoušek, což má pro měřitelnost geometrických vlastností včetně návaznosti a udávání nejistoty měření zvláštní význam. VUT v Brně, 30. května 2007 Seminář GPS Úvodní slovo, koncepce GPS Folie 16 z 17

17 Základní pravidla norem GPS Všechny současně existující a budoucí normy v této oblasti musí zapadat do struktury Masterplanu a tím do popsané matice GPS, aby byly začleněny v jednoznačném vztahu k ostatním normám. Dále je třeba při zapracování zohlednit čtyři zásady, popsané v následujícím: nezávislost; jednoznačnost; úplnost; doplnitelnost. Zásada nezávislosti: Každý na výkrese specifikovaný požadavek GPS musí být splnitelný nezávisle a poskytovat místo speciálním vztahům na výkrese. Zásada jednoznačnosti: Každý řetězec norem musí obsahovat nutné definice a pravidla, takže mezi zápisem na výkrese (jmenovitý tvar) a vyrobeným obrobkem (skutečný tvar) je možné jednoznačné srovnání; každá veličina je jednoznačně měřitelná. Zásada úplnosti: Všeobecná matice GPS musí obsahovat různé možnosti, které pojišťují to, že všechny vlastnosti mohou být zaneseny v technických výkresech. Zásada doplnitelnosti: Jednotlivé řetězce norem se musí vzájemně doplňovat; tím je zaručováno, že nedochází k žádným rozporům mezi různými požadavky. VUT v Brně, 30. května 2007 Seminář GPS Úvodní slovo, koncepce GPS Folie 17 z 17
