1 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STAVEBNÍ ÚSTAV POZEMNÍHO STAVITELSTVÍ FACULTY OF CIVIL ENGINEERING INSTITUTE OF BUILDING STRUCTURES PROVOZNÍ BUDOVA NA VODNÍM DÍLE OPERATIONAL BUILDING OF ARTIFICIAL LAKE DIPLOMOVÁ PRÁCE DIPLOMA THESIS AUTOR PRÁCE AUTHOR VEDOUCÍ PRÁCE SUPERVISOR Bc. PAVEL BÁRTA Ing. PETR BENEŠ, CSc. BRNO 2015

2

3

4 Abstrakt Předmětem práce je provozní budova na vodním díle, která je umístěna v katastrálním území Loučky u Zátoru. Budova je určena pro zajištění provozu a bezpečnosti nově navrhovaného vodního díla. Objekt je samostatně stojící, třípodlažní a částečně podsklepený, půdorysný tvar kříže. Konstrukční systém je zděný, z cihelných bloků HELUZ, založený na základových pasech z prostého betonu. Stropy a schodiště jsou z monolitického železobetonu, střecha je sedlová z betonové krytiny BRAMAC. Klíčová slova Základové pasy Zděný systém Monolitické stropy Monolitické schodiště Výtah Garáž Sedlová střecha Kamenný obklad Abstract The object of this work is operational building of artificial lake, which is located in the cadastral area Loučky u Zátoru. The building is designed to provide the operation and safety of newly proposed water project. The building is detached, three floors and a partial basement, ground shape of a cross. The structural system is a brick, designed by the brick blocks HELUZ, based upon the strip foundation of plain concrete. Floors and stairs are made of reinforced concrete, gabled roof is covered up with concrete roofing BRAMAC. Keywords Operational building of artificial lake Strip foundations Brick system Reinforced concrete ceilings Reinforced concrete staircase Elevator Garage Gabled roof Stone cladding

5 Bibliografická citace VŠKP Bc. Pavel Bárta. Brno, s., 347 s. píl. Diplomová práce. Vysoké uení technické v Brn, Fakulta stavební, Ústav pozemního stavitelství. Vedoucí práce Ing. Petr Beneš, CSc.

6 Prohlášení: Prohlašuji, že jsem diplomovou práci zpracoval(a) samostatně a že jsem uvedl(a) všechny použité informační zdroje. V Brně dne podpis autora Bc. Pavel Bárta

7 OBSAH TITULNÍ LIST ZADÁNÍ VŠKP ABSTRAKT V ČESKÉM A ANGLICKÉM JAZYCE KLÍČOVÁ SLOVA V ČESKÉM A ANGLICKÉM JAZYCE BIBLIOGRAFICKÁ CITACE VŠKP PROHLÁŠENÍ AUTORA O PŮVODNOSTI PRÁCE OBSAH ÚVOD VLASTNÍ TEXT PRÁCE: PRŮVODNÍ ZPRÁVA SOUHRNNÁ TECHNICKÁ ZPRÁVA DOKUMENTACE STAVBY (OBJEKTŮ) ZÁVĚR SEZNAM POUŽITÝCH ZDROJŮ SEZNAM POUŽITÝCH ZKRATEK A SYMBOLŮ SEZNAM PŘÍLOH

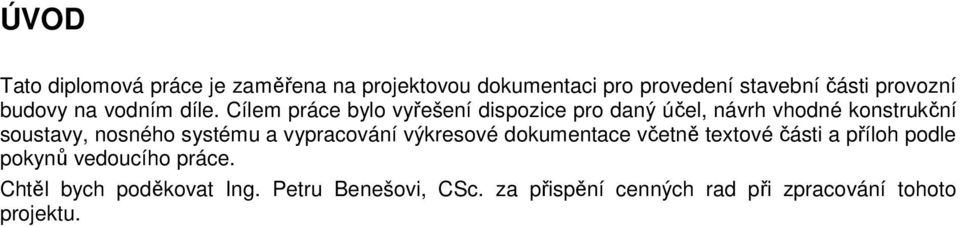

8 ÚVOD Tato diplomová práce je zaměřena na projektovou dokumentaci pro provedení stavební části provozní budovy na vodním díle. Cílem práce bylo vyřešení dispozice pro daný účel, návrh vhodné konstrukční soustavy, nosného systému a vypracování výkresové dokumentace včetně textové části a příloh podle pokynů vedoucího práce. Chtěl bych poděkovat Ing. Petru Benešovi, CSc. za přispění cenných rad při zpracování tohoto projektu.

9 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STAVEBNÍ ÚSTAV POZEMNÍHO STAVITELSTVÍ FACULTY OF CIVIL ENGINEERING INSTITUTE OF BUILDING STRUCTURES PROVOZNÍ BUDOVA NA VODNÍM DÍLE OPERATIONAL BUILDING OF ARTIFICIAL LAKE PRŮVODNÍ ZPRÁVA DIPLOMOVÁ PRÁCE DIPLOMA THESIS AUTOR PRÁCE AUTHOR VEDOUCÍ PRÁCE SUPERVISOR Bc. PAVEL BÁRTA Ing. PETR BENEŠ, CSc. BRNO 2015

10 Prvodní zpráva 1 IDENTIFIKACE STAVBY VSTUPNÍ PODKLADY IDENTIFIKACE POZEMKU ÚDAJE O PROVEDENÝCH PRZKUMECH, INFRASTRUKTURA INFORMACE O SPLNNÍ POŽADAVK DOTENÝCH ORGÁN INFORMACE O DODRŽENÍ OBECNÝCH POŽADAVK NA VÝSTAVBU ÚDAJE O SPLNNÍ PODMÍNEK REGULANÍHO PLÁNU, ÚZEMNÍHO ROZHODNUTÍ CNÉ A ASOVÉ VAZBY STAVBY NA SOUVISEJÍCÍ A PODMIUJÍCÍ STAVBY A JINÁ OPATENÍ V DOTENÉM ÚZEMÍ EDPOKLÁDANÁ LHTA VÝSTAVBY VETN POPISU POSTUPU VÝSTAVBY STATISTICKÉ ÚDAJE O ORIENTANÍ HODNOT STAVBY...7 strana 2

11 Prvodní zpráva 1 IDENTIFIKACE STAVBY Název stavby: Charakter stavby: Novostavba domu Místo stavby: Katastrální území Louky u Zátoru, p , 1126, 1129, 1130 Kraj: Stupe PD Stavebník: Projektant: Moravskoslezský Projektová dokumentace pro provedení stavby Povodí Odry, státní podnik Varenská 49, Ostrava tel: Bc. Pavel Bárta Vyškovská 643, Jedovnice tel: BartaP2@study.fce.vutbr.cz Základní charakteristika stavby a její úel Novostavba provozní budovy je ešena jako samostatn stojící, áste podsklepený típodlažní objekt. Pdorys je tvaru kíže, délky 57,7 m a šíky 25,5 m. Konstrukní systém je zdný, z cihelných blok HELUZ, založený na základových pasech z prostého betonu a železobetonu. Stropy a schodišt jsou z monolitického železobetonu. Stecha je sedlová se sklonem stešních rovin 25. Krytina je betonová BRAMAC. Budova je urena pro zajištní provozu a bezpenosti nov navrhovaného vodního díla Nové Heminovy. Primárním úelem vodního díla je ochrana území ped povodnmi. 2 VSTUPNÍ PODKLADY Tato dokumentace je zpracována na podklad pedchozích stup: Opatení na horní Opav, píprava akce v období , Investiní zámr (IZ), N Technická koncepce souboru objekt pehradní ásti, N Technická koncepce souboru objekt zabezpeení provozu VD, Pöyry Environment, a.s., Brno, záí 2009 Opatení na horní Opav, píprava akce v období , Investiní zámr (IZ), Doplnk 1, N Technická koncepce souboru objekt pehradní ásti, N Technická koncepce souboru objekt zabezpeení provozu VD, Pöyry Environment, a.s., Brno, 11/2009 Architektonická studie OHO, Budova provozního stediska, Atelier GHM v.o.s., Englišova 16, Opava, 11/ IDENTIFIKACE POZEMKU Údaje o dosavadním využití a zastavnosti území, o stavebním pozemku a o majetkoprávních vztazích: Katastrální území: Parcelní íslo: 1122 Výmra: m 2 Druh pozemku: Louky u Zátoru (okres Bruntál); Lesní pozemek strana 3

12 Prvodní zpráva Druh ochrany: Vlastnické právo: Pozemek urený k plnní funkcí lesa eská republika Katastrální území: Louky u Zátoru (okres Bruntál); Parcelní íslo: 1126 Výmra: m 2 Druh pozemku: Druh ochrany: Vlastnické právo: Lesní pozemek Pozemek urený k plnní funkcí lesa eská republika Katastrální území: Louky u Zátoru (okres Bruntál); Parcelní íslo: 1129 Výmra: m 2 Druh pozemku: Druh ochrany: Vlastnické právo: Orná pda Zemlský pdní fond Matouš Vladimír, Louky 95, Zátor Katastrální území: Louky u Zátoru (okres Bruntál); Parcelní íslo: 1130 Výmra: 1186 m 2 Druh pozemku: Druh ochrany: Vlastnické právo: Lesní pozemek Pozemek urený k plnní funkcí lesa eská republika Terén stavebního pozemku je v mírném spádu smrem k jihovýchodní stran. Na pedmtných pozemcích nejsou stávající stavby, vyskytují se zde lesní porosty a kee. Zásady pro vypoádání práv k nemovitostem dotených stavbou byly nedílnou souástí usnesení vlády. 444/2008, které vymezilo prostedky pro výkon majetkoprávního vypoádání v letech 2009 až V souasnosti vypoádání pokrauje na základ Usnesení vlády. 119/2011, které mimo jiné vymezilo prostedky na další etapu vypoádání pro období 2012 až Pvodní vlastníci mohou své nemovitosti na základ smlouvy nadále užívat i po výkupu, a to až do doby, kdy bude tento majetek potebný pro zahájení stavby. Sousední parcely mají ísla 1113, 1121, 1124, Jedná se pevážn o lesní pozemky nebo trvalé travní porosty. 4 ÚDAJE O PROVEDENÝCH PRZKUMECH, INFRASTRUKTURA Radonový przkum je souástí samostatné dokumentace dodané stavebníkem. Pedbžn je zájmová parcela zaazena do kategorie stedního radonového indexu dle mapy eské geologické služby SÚJB R. O tom, zda je nutné provádt protiradonové opatení bude rozhodnuto v souladu s 95, zákona. 307/2002 Sb. Na pozemku byl proveden pedbžný inženýrsko-geologický przkum v 06/2009, vyhodnocení przkumu je v samostatné dokumentaci: Opatení na horní Opav, píprava akce v období , Hydrogeologický a inženýrsko strana 4

13 Prvodní zpráva geologický przkum (IGP), G.01 Pedbžný przkum pro nádrž Nové Heminovy, G edbžný IGP pro SSO 01 Pehradní ást, Pöyry Environment, a.s., erven 2009 Opatení na horní Opav, píprava akce v období , Hydrogeologický a inženýrsko geologický przkum (IGP), G.01 Pedbžný przkum pro nádrž Nové Heminovy, G doplnk 2 Doplnní geofyzikálního przkumu v prostoru hráze, Pöyry Environment, a.s., INSET s.r.o., 07/2010 Przkumem byly zjištny dobré hydrogeologické a základové pomry. Je však nutné ped zahájením stavby provést podrobný IG a HG przkum pro upesnní základových pom. Pro úely tohoto projektu se pedpokládá 1. geotechnická kategorie. Napojení na infrastrukturu: Vjezd na pozemek po navrhované jednopruhové komunikaci délky 138 m (SO ), která odbouje z nov navrhované veejné silnice III. tídy (stavba ) procházející pod areálem provozní budovy. Kanalizace kanalizaní pípojka (SO ) je navržena z revizní šachty na nov navrhovaném kanalizaním adu podél vodní nádrže (SO a SO ) napojeného na kanalizaci Zátor Louky. Voda vodovodní pípojka (SO ) je navržena z vodomrné šachty zízené na nov navrhovaném zásobovacím adu levobežní zástavby (SO ). Elektro pípojka NN pro provozní budovu je navržena pes pípojkovou sk umístnou v rámci SO Trafostanice. Sdlovací vedení pomocí venkovních kabelových rozvod (SO ) bude zajištno propojení objekt provozního stediska se zaízením v hrázi a rodinnými domky (SO ). Dále se navrhuje pipojení do telekomunikaní sít pomocí datové pípojky ze sít spolenosti Telefónica O 2, která je zahrnuta v SO INFORMACE O SPLNNÍ POŽADAVK DOTENÝCH ORGÁN Všechny oprávnné požadavky dotených orgán státní správy byly zapracovány do projektové dokumentace. 6 INFORMACE O DODRŽENÍ OBECNÝCH POŽADAVK NA VÝSTAVBU Stavba byla navržena v souladu s platnými právními pedpisy, zejména: Naízení vlády. 591/2006 Sb., o bližších minimálních požadavcích na bezpenost a ochranu zdraví pi práci na staveništích. Vyhláškou. 268/2009 Sb., o technických požadavcích na stavby, ve znní vyhlášky. 20/2012 Sb., která stanoví technické požadavky na stavby, které náleží do psobnosti obecných stavebních úad. Zákonem. 183/2006 Sb., o územním plánování a stavebním ádu (stavební zákon). Zákonem. 350/2012 Sb., kterým se mní zákon. 183/2006 Sb. (stavební zákon). Vyhláškou. 398/2009 Sb., o technických požadavcích zabezpeujících bezbariérové užívání staveb Vyhláškou. 23/2008 Sb., o technických podmínkách požární ochrany staveb SN Obytné budovy ( Z1 + Z2 + Z3) strana 5

14 Prvodní zpráva 7 ÚDAJE O SPLNNÍ PODMÍNEK REGULANÍHO PLÁNU, ÚZEMNÍHO ROZHODNUTÍ Na základ usnesení vlády R. 444 ze dne 21.dubna 2008 byla vybrána k realizaci varianta menší nádrže Nové Heminovy v kombinaci s dalšími opateními. Ta je obsažena i v návrhu Plánu oblasti povodí Odry pro období , který je dostupný zde: Odry/ V dob odevzdání tohoto projektu byla zpracována pouze projektová dokumentace ve fázi investiního zámru viz vstupní podklady. V souasné dob jsou zpracovány Zásady územního rozvoje Moravskoslezského kraje ( které jsou nadazeným dokumentem pro zpracování územních plán obcí. Objekt se nachází v extravilánu obce Louky u Zátoru. Pi navrhování objektu a jeho umístní na pozemku byly zapracovány obecné regulativy dané územn plánovací dokumentací (typ objektu, charakter), architektonické ešení (ztvárnní) objektu apod. 8 CNÉ A ASOVÉ VAZBY STAVBY NA SOUVISEJÍCÍ A PODMIUJÍCÍ STAVBY A JINÁ OPATENÍ V DOTENÉM ÚZEMÍ V dob ešení pipojení na technickou infrastrukturu (pípojky) budou tyto provedeny dle vyjádení íslušných správc sítí, v co možná nejkratším termínu. 9 EDPOKLÁDANÁ LHTA VÝSTAVBY VETN POPISU POSTUPU VÝSTAVBY edpokládaná lhta výstavby je cca 12 msíc. Termín zahájení stavby: III/2016 (odhad) Termín dokonení stavby: II/2017 Popis postupu výstavby: 1. vytýení stavby, vetn stávajících inženýrských sítí 2. sejmutí ornice, provedení hrubých terénních úprav 3. položení kanalizace a podzemních inženýrských sítí 4. provedení základových konstrukcí 5. provedení hrubé stavby 6. montáž stechy 7. provedení instalací 8. montáž oken a dveí 9. dokonovací práce, malby, nátry a kompletace 10. kolaudace stavby strana 6

15 Prvodní zpráva 10 STATISTICKÉ ÚDAJE O ORIENTANÍ HODNOT STAVBY Rozmry stavby: délka 57,7 m, šíka 25,5 m Plocha oploceného pozemku: 4267,2 m2 Zastavná plocha: 875,4 m2 Nezastavná plocha: 3391,8 m2 Procento zastavní: 20,5 % Celková podlahová plocha: 949,33 m2 Obytná plocha (inspekní pokoje): 101,00 m2 Obestavný prostor celkem: 5421,4 m3 Suterén: 236,25 m2 x 3,33 m =786,7 m3 1.NP: 668,91 m2 x 3,25 m = 2174,0 m3 2.NP: 234,36 m2 x 3,25 m = 761,7 m3 Stecha: 849,48 m2 x 4,0 m x 0,5 = 1699,0 m3 Poet obytných bunk: 1 Kategorie bytu: 2+1 Rozpotové náklady provozní budovy bez DPH (zdroj: Odhad ceny stavebního objektu: 5421,4 m3 x K/m3 = K Projektové a przkumné práce (9,15%): K Náklady spojené s umístním stavby: K Rezerva nepedvídané náklady: K Konený odhad: K V Jedovnicích, leden 2015 Bc. Pavel Bárta Prvodní zpráva byla vypracována podle ustanovení vyhlášky. 499/2006 Sb. o dokumentaci staveb. strana 7

16 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STAVEBNÍ ÚSTAV POZEMNÍHO STAVITELSTVÍ FACULTY OF CIVIL ENGINEERING INSTITUTE OF BUILDING STRUCTURES PROVOZNÍ BUDOVA NA VODNÍM DÍLE OPERATIONAL BUILDING OF ARTIFICIAL LAKE SOUHRNNÁ TECHNICKÁ ZPRÁVA DIPLOMOVÁ PRÁCE DIPLOMA THESIS AUTOR PRÁCE AUTHOR VEDOUCÍ PRÁCE SUPERVISOR Bc. PAVEL BÁRTA Ing. PETR BENEŠ, CSc. BRNO 2015

17 Souhrnná technická zpráva 1 URBANISTICKÉ, ARCHITEKTONICKÉ A STAVEBN TECHNICKÉ EŠENÍ Zhodnocení staveništ, stavebn historický przkum Urbanistické a architektonické ešení stavby Technické ešení s popisem pozemních a inženýrských staveb a ešení vnjších ploch Napojení stavby na dopravní a technickou infrastrukturu ešení technické a dopravní infrastruktury Vliv stavby na životní prostedí a ešení jeho ochrany ešení bezbariérového užívání navazujících veejn pístupných ploch a komunikací Przkumy a mení, jejich vyhodnocení a zalenní jejich výsledk do projektové dokumentace Údaje o podkladech pro vytýení stavby lenní stavby na jednotlivé stavební a inženýrské objekty a technologické provozní soubory Vliv stavby na okolní pozemky a stavby, ochrana okolí stavby ped negativními úinky provádní stavby a po jejím dokonení Zpsob zajištní ochrany zdraví a bezpenosti pracovník MECHANICKÁ ODOLNOST A STABILITA POŽÁRNÍ BEZPENOST HYGIENA, OCHRANA ZDRAVÍ A ŽIVOTNÍHO PROSTEDÍ BEZPENOST PI UŽÍVÁNÍ OCHRANA PROTI HLUKU ÚSPORA ENERGIE A OCHRANA TEPLA EŠENÍ PÍSTUPU A UŽÍVÁNÍ STAVBY OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE OCHRANA STAVBY PED ŠKODLIVÝMI VLIVY VNJŠÍHO PROSTEDÍ OCHRANA OBYVATELSTVA INŽENÝRSKÉ STAVBY (OBJEKTY) VÝROBNÍ A NEVÝROBNÍ TECHNOLOGICKÁ ZAÍZENÍ STAVEB (POKUD SE VE STAVB VYSKYTUJÍ) strana 2

18 Souhrnná technická zpráva 1 URBANISTICKÉ, ARCHITEKTONICKÉ A STAVEBN TECHNICKÉ EŠENÍ 1.1 Zhodnocení staveništ, stavebn historický przkum Staveništ se nachází v extravilánu obce a v katastrálním území Louky u Zátoru, na pozemcích parc , 1126, 1129, Terén pozemku je v mírném spádu smrem k jihovýchodní stran. Na edmtných pozemcích nejsou stávající stavby, vyskytují se zde lesní porosty a kee. Sousední parcely mají ísla 1113, 1121, 1124, Jedná se pevážn o lesní pozemky nebo trvalé travní porosty. Klimaticky je zájmové území hodnoceno jako oblast mírn teplá, vlhká, s chladnou až studenou zimou. Prrná roní teplota iní cca 6,5 C, prrný úhrn atmosférických srážek iní 670 mm/rok. Objekt není kulturní památkou a ani se nenachází v památkové rezervaci nebo v památkové zón. Stavebn historický przkum nebude provádn. 1.2 Urbanistické a architektonické ešení stavby Areál provozní budovy je situován na jižním svahu nad uvažovanou hrází vodního díla. Umístní stediska je omezeno navrženou obslužnou komunikací, hranicí lesa a modelací terénu. Rozsah navržených pozemních objekt je dán provozními potebami správce vodního díla. Objekt je proto tvoen ze dvou provoz, které jsou propojeny spoleným schodištm. Rodinné domy, které jsou osazeny ponkud stranou od provozní budovy, jsou ešeny jako terasovité v souladu s dramatijším prhem terénu v tchto místech. Všechny objekty jsou komunika ístupné ze severozápadu nebo západu, odkud jsou navrženy i vstupy do objekt, respektive vjezd do areálu. Souástí areálu provozního stediska je i nkolik stavebních objekt inženýrského charakteru. Provozní stedisko vzhledem ke své poloze nemá bezprostední vztah k architektonickému ešení hráze. Dvodem je umístní vysoko nad korunou hráze (cca 17 výškových metr), dále pomrn znaná vzdálenost od hráze a kone zalesnní ploch mezi hrází a provozním stediskem. Jenom z dálkových pohled zejména z budoucího pemostní koryta silnicí I / 45 bude patrné, že objem provozní budovy a pidružených objekt je ve vztahu k hrázi v jiném mítku. Hráz tak jako ryze technické dílo bude tvoit samostatný krajinotvorný celek, jehož výrazná horizontála je pi pohledu proti vod vhodn vertikáln rytmizována betonovými pilíi. Architektonické ešení provozního stediska a dvou rodinných dom je vedeno snahou o pizpsobení se možnostem terénní konfigurace a rozkládá objekty ve smru vrstevnic tak, aby co nejlépe zapadly do okolní krajiny. Takové ešení je pitom velmi ekonomické. Dispoziní ešení a orientace budovy ke svtovým stranám vyhovují požadavkm SN Obytné budovy. Obytné místnosti (inspekní pokoje) jsou v pevážné vtšin situovány jižními až východními smry. Architektura budovy je zvolena s ohledem na jednoduché pravoúhlé tvary. Stecha je sedlová, ve sklonu 25, s betonovou taškovou krytinou v barv šedé. Fasáda je navržena v bílé barv v kombinaci se svtlým okrovým kamenným obkladem. Okna jsou devná (Euro) s tepelnizolaním trojsklem, dvee a vrata ocelová, v odstínu dub svtlý. Klempíské výrobky jsou navrženy pevážn z titanzinkového plechu. Pozemek bude po celém obvodu oplocen. Ve vstupní ásti na severozápadní stran bude automatická posuvná brána pro vjezd služebních vozidel. strana 3

19 Souhrnná technická zpráva 1.3 Technické ešení s popisem pozemních a inženýrských staveb a ešení vnjších ploch Technické ešení bylo navrženo s ohledem na úel stavby, tj. zajištní provozu a bezpenosti vodního díla. Novostavba provozní budovy je ešena jako samostatn stojící, áste podsklepený típodlažní objekt. Pdorys budovy je ve tvaru kíže, délky 57,7 m a šíky 25,5 m. Vyšší budova má výšku v hebeni +10,4 m, nižší kídla mají výšku v hebeni +6,65 m. Objekt bude založen na základových pasech z prostého nebo železového betonu. Celá stavba je navržena jako zdný konstrukní systém z cihelných blok HELUZ, pouze suterénní zdivo pilehlé k terénu je z betonového ztraceného bednní ztužené monolitickým železobetonem. Pky budou zhotoveny z tvárnic HELUZ. Stropy jsou z monolitického železobetonu, pouze v 1. NP jihovýchodního ídla je nad inspekními pokoji zateplený stešní pláš (vestavné podkroví), vetn stešních oken. Stejn je zateplen i stešní pláš nad schodištm, navrženým z monolitického železobetonu. Vnjší schodišt je ocelové s povrchem z kompozitních pororošt. Stešní konstrukce je navržena jako evný sedlový krov se sklonem stešních rovin 25. Krytina je betonová BRAMAC na devném laování. Fasáda je tvoena zásti minerální omítkou, v nkterých ástech je zakryta kamenným obkladem. Omítky vnitní navržena jednovrstvá vápenosádrová omítka Cemix 026 tl. 10 mm. Obklady stn - v koupelnách, na WC budou provedeny keramické obklady glazované. Výpln vnjších otvor tvoí devná okna z profil EURO, zasklení izolaním trojsklem, dvee jsou ocelová s PU výplní, izolaní trojsklo. Garážová vrata jsou navržena sekní, ocelová s polyuretanovou tepeln izolaní výplní a s elektrickým ovládáním. Hydroizolace a zárove protiradonová bariéra je navržena z modifikovaných asfaltových pás tl. 2x4 mm. íjezd na pozemek je umožnn napojením z obslužné komunikace po navrhované jednopruhové zpevnné asfaltové komunikaci šíky 4,9 m a délky cca 138m (SO ), na kterou navazuje obratišt ø25 m pro nákladní vozidla. V oploceném areálu budovy je navrženo asfaltové parkovišt pro služební vozidla. V pilehlé ploše pod zastešenými vstupy do budovy a vjezdy do garáží je navržena pojízdná skladba betonové zámkové dlažby. Chodníky okolo budovy tvoí porzná skladba betonové zámkové dlažby. Veškeré zpevnné plochy eší SO Ostatní plochy budou osety trávou a vysázeny okrasné deviny (SO ). 1.4 Napojení stavby na dopravní a technickou infrastrukturu Vjezd na pozemek je ešen po navrhované jednopruhové komunikaci délky 138 m (SO ), která odbouje z nov navrhované veejné silnice III. tídy (stavba ) procházející pod areálem provozní budovy. Kanalizace splašková kanalizaní pípojka (SO ) je navržena z revizní šachty na nov navrhovaném kanalizaním adu podél vodní nádrže (SO a SO ) napojeného na kanalizaci Zátor Louky. Kanalizace dešová odvádí srážkovou vodu ze stechy a zpevnných ploch kolem objektu do odluovae lehkých kapalin, dále pak do vodního recipientu pod vodním dílem. Voda vodovodní pípojka (SO ) je navržena z vodomrné šachty zízené na nov navrhovaném zásobovacím adu levobežní zástavby (SO ). Z požárního ešení objektu provozní budovy vyplývá požadavek na minimální dimenzi vodovodu DN100. Dále bude zízen ped budovou podzemní požární hydrant parametry dle pílohy D.1.3. Elektro pípojka NN pro provozní budovu je navržena pes pípojkovou sk umístnou v rámci SO Trafostanice. Odtud se provede pipojení zemním kabelem NN do hlavního domovního pojistkového rozvade, který eší projekt - ást elektro. Na steše domu se zídí zaízení pro ochranu stavby ped úderem blesku. Sdlovací vedení pomocí venkovních kabelových rozvod (SO ) bude zajištno propojení objekt provozního stediska se zaízením v hrázi a rodinnými domky (SO ). Dále se navrhuje pipojení do telekomunikaní sít pomocí datové pípojky ze sít spolenosti Telefónica O 2, která je zahrnuta v SO strana 4

20 Souhrnná technická zpráva 1.5 ešení technické a dopravní infrastruktury Stavba je dopravn napojena na nov navrhovanou veejnou silnici III. tídy (stavba ) procházející pod areálem provozní budovy. Na píjezdové komunikaci (SO ), na kterou navazuje obratišt ø25 m pro nákladní vozidla, bude zajištn zákaz odstavení a parkování vozidel. Objekt je z píjezdové komunikace pímo pístupný pro veejnost (veejná ást). Služební vchody do objektu jsou pístupné po prjezdu automatickou bránou šíky min mm, která musí umožnit otevení i v pípad výpadku el. proudu. Pro odstavení a parkování služebních vozidel slouží garáže v technickém zázemí budovy a dále asfaltové parkovišt pro 10 osobních vozidel v oploceném areálu budovy. Parkování veejnosti je možné na pilehlém parkovišti pro 15 osobních automobil nebo parkovišti pro autobus (SO ). 1.6 Vliv stavby na životní prostedí a ešení jeho ochrany Koncepce ochrany ped povodnmi obsahující technické prvky vetn pehradní stavby bude mít vždy nezanedbatelný vliv na životní prostedí. Koncepci posuzování potvrdilo svým vyjádením MŽP v 02/2009. KÚ MSK rozhodl ve vztahu k zákonu. 114 /1992 Sb., o ochran pírody a krajiny, že zámr v celém svém rozsahu nebude mít nikde významný vliv na území evropsky významných lokalit a ptaí oblasti. Stavba provozní budovy nebude mít negativní vlivy na životní prostedí - nejsou zde vytváeny žádné nebezpené zplodiny, nežádoucí nebezpené výpary. Odpadní vody budou svedeny kanalizaním potrubím do splaškové kanalizace. Jiné škodlivé látky nejsou uvažovány. Veškeré odpady vzniklé pi stavb (prázdné papírové a plastové obaly, devo, stavební su a další) budou odváženy do nejbližšího sbrného dvora odpad. K výstavb budou použity jen materiály s certifikátem o zdravotní nezávadnosti. Stavba neovlivní klimatické pomry, ovzduší, nebude kontaminovat pdu ani nenaruší stabilitu ekosystému, nezasahuje též do zátopových území. Užívání objektu, který se nachází v zón mimo obytnou zástavbu, nebude výrazn ovlivovat životní prostedí v okolí stavby. Nakládání s odpady je ešeno ve smyslu ustanovení zákona. 185/2001 Sb., o odpadech a o zm nkterých dalších zákon, ve znní pozdjších pedpis, (dále jen zákon ), a vyhlášky Ministerstva životního prostedí. 381/2001 Sb., kterou se stanoví Katalog odpad, seznam nebezpených odpad a seznamy odpad a stát pro úely vývozu, dovozu a tranzitu odpad a postup pi udlování souhlasu k vývozu, dovozu a tranzitu odpad (Katalog odpad), ve znní pozdjších pedpis. Tyto odpady budou pedány oprávnné osob podle 4 písm. r) zákona. Dodavatel stavby jako pvodce odpad povede evidenci odpad ve smyslu ustanovení 16 odst. 1 písm. g) zákona. Likvidace odpad bude provádt místní firma zabývající se svozem odpad. Jedná se o bžný komunální odpad. Opatení k minimalizaci negativních vliv z výstavby na životní prostedí a veejné zdraví kropení ploch staveništ v suchých dnech, údržba výjezd na veejné komunikace a vyjíždjících vozidel v istot, omezení voln skladovaných prašných materiál, skladování pebytené zeminy tak, aby nedošlo k jejímu eroznímu smyvu. Vylouení stavební innosti v noním období (mezi 22:00 a 6:00) vetn stavební dopravy, vylouení provozu hluných mechanism v brzkých ranních (6:00 až 7:00) a pozdních veerních (21:00 až 22:00) hodinách. Všechny stavební mechanismy budou v dokonalém technickém stavu a budou pravideln kontrolovány. Tato opatení budou požadována po dodavateli stavebních a konstrukních prací, v prhu výstavby dodržována a kontrolována. strana 5

21 Souhrnná technická zpráva 1.7 ešení bezbariérového užívání navazujících veejn ístupných ploch a komunikací V objektu provozní budovy se nachází veejná prezentaní ást ve 2. NP, která spadá podle 2 vyhlášky. 398/2009 Sb. o obecných technických požadavcích zabezpeujících bezbariérové užívání staveb (dále jen vyhláška ) do skupiny objekt ešených dle této vyhlášky. Vzhledem k charakteru stavby se pedpokládá obasné užívání veejné ásti osobami s omezenou schopností pohybu a ípadn i orientace. ed budovou je navrženo jedno vyhrazené parkovací stání (šíka 3,5m, délka 5,0m, sklon 2,0%) pro pohybov postižené osoby. Z tohoto stání je navržen bezbariérový pístup po chodníku (šíky 1,5m a ném sklonu max. 2%) ke vstupním dveím. Výškové rozdíly pochozích ploch nesmí být vyšší než 20 mm. Povrch pochozích ploch musí být rovný, pevný a upravený proti skluzu souinitel smykového tení nemén 0,5. ístup do 2. NP je umožnn hydraulickým výtahem vyhovujícím svým provedením požadavkm vyhlášky. Výtah a výtahová šachta dále musí vyhovovat vyhlášce 268/2009 Sb. O technických požadavcích na stavby, ve znní vyhlášky. 20/2012, zejména 28 a 29. Technické požadavky na výtahy stanovuje Naízení vlády. 27/2003 Sb. Vnjší schodišt není primárn ureno pro osoby s omezenou schopností pohybu a orientace. V úseku veejné ásti (2. NP) jsou navrženy sociální zaízení pro imobilní osoby zvláš pro muže a zvláš pro ženy, vyhovující svým provedením a oznaením požadavkm vyhlášky. Prezentaní sál je uren pro maximáln 50 osob, z toho se požadují dv vyhrazená místa pro osoby na vozíku dle 8 vyhlášky. 1.8 Przkumy a mení, jejich vyhodnocení a zalenní jejich výsledk do projektové dokumentace Na staveništi dosud nebyl proveden przkum z hlediska rizika pronikání radonu Rn-222 do budovy. edbžn je zájmová parcela zaazena do kategorie stedního radonového indexu dle mapy eské geologické služby SÚJB R. O tom, zda je nutné provádt protiradonové opatení, bude rozhodnuto v souladu s 95, zákona. 307/2002 Sb. Hydroizolace musí být provedena spojit po celé pdorysné ploše kontaktního podlaží. Provedení hydroizolace bude v souladu s SN Ochrana staveb proti radonu. Na pozemku byl proveden pedbžný inženýrsko-geologický przkum v 06/2009, vyhodnocení przkumu je v samostatné dokumentaci: Opatení na horní Opav, píprava akce v období , Hydrogeologický a inženýrsko geologický przkum (IGP), G.01 Pedbžný przkum pro nádrž Nové Heminovy, G edbžný IGP pro SSO 01 Pehradní ást, Pöyry Environment, a.s., erven 2009 Opatení na horní Opav, píprava akce v období , Hydrogeologický a inženýrsko geologický przkum (IGP), G.01 Pedbžný przkum pro nádrž Nové Heminovy, G doplnk 2 Doplnní geofyzikálního przkumu v prostoru hráze, Pöyry Environment, a.s., INSET s.r.o., 07/2010 Przkumem byly zjištny dobré hydrogeologické a základové pomry. Je však nutné ped zahájením stavby provést podrobný IG a HG przkum pro upesnní základových pom. Pro úely tohoto projektu se pedpokládá 1. geotechnická kategorie. Složení zemního prostedí v prostoru SSO 02 bylo zkoumáno z hlediska založení jednoduchých stavebních objekt a konstrukcí, jejichž technické ešení není dosud uzaveno. Na složení zemního prostedí v oblasti levého zavázání hráze a údolního svahu lze usuzovat z archivních vrt V184 a V185. Podle popisu sond jde pevážn o písité humózní hlíny o mocnostech 0,7 1,4 m uložené na hlinitokamenitých sutích. Sut lze zaadit dle SN jako materiály t. G4-GM, místy G3 GF. Celková mocnost svahových sediment se pohybuje pevážn od 2 do 4 m, smrem k pat svahu se zvtšuje místy až na 6,5 m. Na ojedinlých místech (pevážn na levém svahu) sedimentární pokryv chybí. Svahové sedimenty jsou v povrchové ásti tvoeny vrstvou hndé písité, resp. prachovité hlíny s strana 6

22 Souhrnná technická zpráva ímsí ostrohranných úlomk matených hornin (pevážn drob), velikosti genereln do 5 cm. Bazální partie svahových sediment jsou tvoeny kamenitou sutí s pímsí písité hlíny, velikost úlomk nepesahuje obvykle 10 cm. 1.9 Údaje o podkladech pro vytýení stavby Výškové a polohové osazení provozní budovy je zakresleno ve výkresu C.2 Koordinaní Situace. Dokumentace je zpracována v souadném systému S-JTSK, výškový systém Balt po vyrovnání. istá podlaha 1.NP = 0,000 = 414,00 m n.m., B.p.v lenní stavby na jednotlivé stavební a inženýrské objekty a technologické provozní soubory Souástí protipovodové ochrany území je celá ada opatení jak na toku, tak v ploše povodí. V souladu s usnesením vlády. 444/2008 a jeho podkladovými dokumenty má zámr Opatení na horní Opav rozdlenou skladbu na celkem 7 celk. edkládaná dokumentace je souástí Celku 1 - Nádrž Nové Heminovy. Ten se dlí na 5 soubor stavebních objekt (dále jen SSO): SSO 01 SSO 02 SSO 03 SSO 04 SSO 05 ehradní ást Zabezpeení provozu vodního díla Úpravy v zátop a zapojení díla do krajiny Ochrana a rozvoj území obce Nové Heminovy Revitalizace Oborenského potoka edmtem pedkládané dokumentace je SSO 02 - Zabezpeení provozu vodního díla. Tato skupina stavebních objekt obsahuje podprné objekty a stavby, které dispozi pímo nesouvisejí s nádrží a ehradou, ale jsou nutné k zajištní funkce vodního díla. Pro zajištní všech funkcí SSO2 je navrženo 31 konkrétních stavebních objekt a provozních soubor, které jsou pro pehlednost rozlenny do pti skupin podle následujícího pehledu : SO Provozní stedisko Technologická ást : PS 102.T11 Vybavení dispeinku PS 102.T12 Tepelné erpadlo provozní budovy PS 102.T13 Tepelná erpadla bytových jednotek Stavební ást : SO Provozní budova SO Zrušeno SO Rodinné domky SO Zpevnné plochy SO Venkovní osvtlení SO Oplocení SO Zemní vrty SO Výsadby strana 7

23 Souhrnná technická zpráva SO Inženýrské sít SO Pípojka VN SO Trafostanice SO Venkovní kabelové rozvody SO Pípojka vodovod SO Pípojka kanalizace SO Komunikace SO Píjezd k provoznímu stedisku SO Zrušeno SO Stezka pro pší SO Pemostní odpadního koryta SO Zpevnná plocha pod hrází SO Pístavišt SO Zajištní bezpenosti Technologická ást : PS 102.T41 Zabezpeovací systém PS 102.T42 Kamerový systém Stavební ást : SO Automatická brána - provozní stedisko SO Automatická brána - podhrází SO Závory na korun hráze SO Závory na levobežní komunikaci SO Závory na pravobežní komunikaci SO Oplocení podhrází SO Pozorování a mení SO Mrný profil na Milotickém potoku SO Mrný profil pod nádrží SO Meteorologická stanice strana 8

24 Souhrnná technická zpráva 1.11 Vliv stavby na okolní pozemky a stavby, ochrana okolí stavby ed negativními úinky provádní stavby a po jejím dokonení Z charakteru stavby nevyplývají žádné zásadní negativní úinky, jak pi provádní stavby, tak i po jejím dokonení. V dob výstavby však lze oekávat zvýšený provoz na místní komunikaci. Pesun hmot se bude provádt vtšinou v rámci stavby a okolí tedy bude zatíženo tžkou automobilovou dopravou jen v omezené míe. Úrove hluku bude dosahovat hodnot obvyklých pro daný typ stavebních prací (výkopy a pemístní). Nepedpokládá se použití trhavin nebo jiné netradiní technologie. Veškeré aktivity budou probíhat pouze v denní dob. Nepíznivé úinky stavebních prací (hlunost, prašnost) lze upesnit až podle konkrétního zpsobu provádní prací stanoveném v realizaní dokumentaci dodavatele. i realizaci stavby budou respektována ochranná pásma dopravních a inženýrských sítí a objekt. Výkopy budou uvedeny do pvodního stavu. Aby nedošlo ke zneištní povrchových a podzemních vod, bude pi realizaci stavby kontrolováno: používání látek ohrožujících kvalitu vody technický stav používaného zaízení, pedevším z hlediska úniku olej, ropných látek a jiného zneištní Zpsob zajištní ochrany zdraví a bezpenosti pracovník Bezpenost a ochrana zdraví pi práci je ešena v samostatném projektu (Plán bezpenosti a ochrany zdraví pi práci na staveništi). i provádní stavebních prací musí být respektovány platné SN a bezpenostní pedpisy, a to zejména: Zákon. 309/2006 Sb., kterým se upravují další požadavky bezpenosti a ochrany zdraví pi práci v pracovnprávních vztazích a zajištní bezpenosti a ochrany zdraví pi innosti nebo poskytování služeb mimo pracovnprávní vztahy (zákon o zajištní dalších podmínek bezpenosti a ochrany zdraví pi práci); Naízení vlády. 591/2006 Sb., o bližších minimálních požadavcích na bezpenost a ochranu zdraví pi práci na staveništích. Naízení vlády. 362/2005 Sb., o bližších požadavcích na bezpenost a ochranu zdraví pi práci na pracovištích s nebezpeím pádu z výšky nebo do hloubky. 2 MECHANICKÁ ODOLNOST A STABILITA Novostavba provozní budovy je navržena tak, aby zatíženi a jiné vlivy, kterým je objekt vystaven hem výstavby, užívání a pi ádn provádné bžné údržb nemohly zpsobit: náhlé nebo postupné zícení, popípad jiné destruktivní poškozeni kterékoliv její ásti nebo ilehlé stavby vtší stupe nepípustného petvoení (deformaci konstrukce nebo vznik trhlin), které mže narušit stabilitu stavby, mechanickou odolnost a uživatelnost stavby nebo její ásti, nebo které vede ke snížení trvanlivosti stavby poškození nebo ohrožení provozuschopnosti pipojených technických zaízeni v dsledku deformace nosné konstrukce Navrhované nosné zdivo a stropní konstrukce jsou navrženy podle technologických pedpis dodavatel stavebních materiál. Krov je navržen v souladu s normovými požadavky a zásadami pro navrhování tesaských konstrukcí. strana 9

25 Souhrnná technická zpráva 3 POŽÁRNÍ BEZPENOST Požární bezpenost stavby je ešena v samostatné zpráv požárn bezpenostního ešení (píloha D.1.3). Stavebník bude respektovat veškeré podmínky uvedené v požárn bezpenostním ešení stavby. Stavba je navržena v souladu s vyhláškou. 23/2008 o technických podmínkách požární ochrany staveb a souvisejícími normami. 4 HYGIENA, OCHRANA ZDRAVÍ A ŽIVOTNÍHO PROSTEDÍ Úrove hluku bude pi stavb dosahovat hodnot obvyklých pro daný typ stavebních prací (výkopy a emístní). Nepedpokládá se použití trhavin nebo jiné netradiní technologie. Veškeré aktivity budou probíhat pouze v denní dob. i realizaci stavby budou respektována ochranná pásma dopravních a inženýrských sítí a objekt. Výkopy budou uvedeny do pvodního stavu. Jednou z cest, jak minimalizovat poet pracovních úraz, je zavedení institutu koordinátora BOZP na staveništích. Povinnost urit koordinátora má zadavatel v pípad, že na staveništi budou souasn pracovat zamstnanci více než jednoho zhotovitele. Vzhledem k postupnému provádní prací, použití certifikovaných materiál a výrobk, ovenému stavebnímu postupu a relativn malému plošnému rozsahu nelze oekávat nepedpokládané a neuritelné vlivy. Údaje o odpadech hem realizace stavby budou vznikat tyto odpady:. odpadu Název odpadu Kategorie odpadu papírové a lepenkové obaly O plastové obaly O smsné obaly O smsi nebo oddlené frakce betonu, cihel, tašek a keramických výrobk O evo O stavební materiály na bázi sádry O O = ostatní odpad Veškerý uvedený odpad bude likvidován v souladu se zákonem 185/2001 Sb., Zákon o odpadech (v platném znní 326/2009) a s vyhláškami 381/2001 Sb., kterou se stanoví Katalog odpad, a 382/2001 Sb., o podrobnostech nakládání s odpady. 5 BEZPENOST PI UŽÍVÁNÍ Navržené konstrukce a uspoádání dispozice splují bezpené užívání dané charakterem objektu dle vyhlášky. 268/2009 o technických požadavcích na stavby, ve znní vyhlášky. 20/2012 Sb. i provozování objektu je nutné dodržovat bezpenostní pedpisy dle zákona. 309/2006 Sb., zákon o zajištní dalších podmínek BOZP ve znní zákona. 362/2007 Sb., kterým se mní zákon. 262/2006 Sb. zákoník práce. Elektrické zaízení musí být provedeno v souladu s platnými eskými normami a pedpisy, zejména pak SN Ochrana ped úrazem elektrickým proudem a SN Uzemnní elektrických zaízení. Elektrické zaízení lze uvést do trvalého provozu až na základ pozitivního výsledku výchozí revize podle SN Revize elektrického zaízení. strana 10

26 Souhrnná technická zpráva 6 OCHRANA PROTI HLUKU hem realizace stavby mže dojít v dsledku stavebních aktivit k doasnému zhoršení životního prostedí vlivem zvýšené hladiny hluku v pilehlém území. Vzhledem k tomu, že budou používány žné stavební technologie, nepedpokládá se negativní dopad na hladinu hluku v pilehlém okolí. Dokonené stavební objekty nebudou zdrojem hluku a není nutné navrhovat opatení proti negativním inkm hluku. V objektu bude pouze jedna obytná buka, proto zde nejsou zvýšené nároky na protihluková opatení. Žádná místnost urená pro spaní jedné, nebo více osob, nesousedí s místností, kde by byl zdroj hluku. Všechny konstrukce jsou navrženy tak, aby splovaly akustické požadavky na neprzvunost stavebních dlících prvk dle SN (2.2010) Akustika Ochrana proti hluku v budovách. Pro zamezení kroejového hluku je v podlahách navržena kroejová izolace. Posouzení jednotlivých konstrukcí je ešeno v samostatné píloze (6 - Stavební fyzika). 7 ÚSPORA ENERGIE A OCHRANA TEPLA Veškeré kompletní konstrukce jsou tepeln dimenzovány minimáln na souasné požadavky pro splnní tepeln technické normy SN (2:2011) Tepelná ochrana budov - požadavky. Posouzení jednotlivých konstrukcí je ešeno v samostatné píloze (6 - Stavební fyzika). Souinitel prostupu tepla U obvodového zdiva pi praktické vlhkosti bez omítek iní U = 0,14 W/m 2 K. Okna jsou navržena se zasklením U = 0,8 W/m 2 K. Pro vytápní objektu je navrženo vytápní otopnými tlesy, zdrojem tepla je tepelné erpadlo (zem-voda) se zásobníkem pro ohev TUV. 8 EŠENÍ PÍSTUPU A UŽÍVÁNÍ STAVBY OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE Vzhledem k charakteru stavby se pedpokládá užívání pouze veejné ásti stavby osobami s omezenou schopností pohybu a orientace. Tato ást spadá podle 2 vyhlášky. 398/2009 Sb. o obecných technických požadavcích zabezpeujících bezbariérové užívání staveb do skupiny objekt ešených dle této vyhlášky. Více viz kapitola OCHRANA STAVBY PED ŠKODLIVÝMI VLIVY VNJŠÍHO PROSTEDÍ Návrh ochrany stavby ped negativními úinky radonu Stavba má navrženu hydroizolaci proti zemní vlhkosti, která zárove bude sloužit proti prostupu radonu. Provedení hydroizolace bude v souladu s SN Ochrana staveb proti radonu. Agresivní spodní vody Vzhledem k tomu, že v dob odevzdání tohoto projektu nebyl doposud proveden podrobný hydrogeologický przkum, lze pouze pedpokládat stupe agresivity spodní vody. Podle pedpokladu chemického prostedí dle SN EN podzemní voda v zájmové lokalit není klasifikována žádným ze stup agresivity na betonové konstrukce. Protikorozní ochrana ocelových konstrukcí i ešení antikorozní ochrany musí být dodrženy pedpisy výrobce resp. dodavatele pro jednotlivé nátrové systémy. Protikorozní povrchová ochrana ocelových konstrukcí ve vlhkém prostedí bude provedena jako kombinovaný povlak metalizací Zn nebo nátrovým systémem dle SN EN ISO Nátrové hmoty Protikorozní ochrana ocelových konstrukcí ochrannými nátrovými systémy ást 1: Obecné zásady a ást 2: Klasifikace vnjšího prostedí strana 11

27 Souhrnná technická zpráva Návrh ešení ochrany stavby ped negativními úinky poddolování Navrhovaná stavba není ohrožena negativními inky poddolování. Parcela není dotena ochrannými ani bezpenostními pásmy. 10 OCHRANA OBYVATELSTVA Základní požadavky na situování a stavební ešení objektu vyhovují z hlediska ochrany obyvatelstva. 11 INŽENÝRSKÉ STAVBY (OBJEKTY) Odvodnní území Veškeré dotené plochy budou vyspádovány sklonem min. 1% tak, aby srážkové vody neovlivnily stavbu. Pedpokládá se odvod dešových vod ze stechy a zpevnných ploch pozemku stavebníka dešovou kanalizací pes odluova lehkých kapalin do vodního recipientu pod vodním dílem. Vsakování spluje požadavky dle 21, odst.3a) vyhlášky 501/2006 O obecných požadavcích na využívání území, protože pomr plochy ásti pozemku schopné vsakování dešové vody k celkové výme pozemku iní cca 0,59, což spluje požadavek alespo 0,4. Splašková kanalizace viz kapitola 1.4. Zásobování energiemi a vodou Viz kapitola 1.4 Napojení stavby na dopravní a technickou infrastrukturu ešení dopravy Viz kapitoly 1.4 a 1.5 Povrchové úpravy okolí stavby, vetn vegetaních úprav Po výkopových a stavebních pracích se pozemek uvede do pvodního stavu zatravnním a vysázením devin v rámci SO Povrchové úpravy terénu budou ešeny ohumusováním v tl. cca 0,15 m a osetím. Na ohumusování budou použity hlinité materiály ze skrývek, které budou bhem stavby uložené na mezideponii v prostoru budoucí zátopy vodního díla. Elektronické komunikace Napojení internetu a televize je uvažováno pipojením do telekomunikaní sít pomocí datové pípojky ze sít spolenosti Telefónica O 2, která je zahrnuta v SO VÝROBNÍ A NEVÝROBNÍ TECHNOLOGICKÁ ZAÍZENÍ STAVEB (POKUD SE VE STAVB VYSKYTUJÍ) Na stavb se žádná technologická zaízení nevyskytují. V Jedovnicích, leden 2015 Bc. Pavel Bárta Souhrnná technická zpráva byla vypracována podle ustanovení vyhlášky. 499/2006 Sb. o dokumentaci staveb. strana 12

28 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STAVEBNÍ ÚSTAV POZEMNÍHO STAVITELSTVÍ FACULTY OF CIVIL ENGINEERING INSTITUTE OF BUILDING STRUCTURES PROVOZNÍ BUDOVA NA VODNÍM DÍLE OPERATIONAL BUILDING OF ARTIFICIAL LAKE DOKUMENTACE STAVBY DIPLOMOVÁ PRÁCE DIPLOMA THESIS AUTOR PRÁCE AUTHOR VEDOUCÍ PRÁCE SUPERVISOR Bc. PAVEL BÁRTA Ing. PETR BENEŠ, CSc. BRNO 2015

29 Dokumentace stavby 1 ARCHITEKTONICKÉ A STAVEBN TECHNICKÉ EŠENÍ el objektu Kapacitní údaje Architektonické, výtvarné, materiálové a dispoziní ešení Bezbariérové užívání stavby Bezpenost pi užívání stavby, ochrana zdraví a pracovní prostedí Stavební fyzika Požadavky na požární ochranu STAVEBN KONSTRUKNÍ EŠENÍ Údaje o uvažovaných zatíženích ve statickém výpotu Údaje o požadované jakosti stavebních materiál a o požadované jakosti provedení Bezpenost a ochrana zdraví pi provádní nosných konstrukcí strana 2

30 Dokumentace stavby 1 ARCHITEKTONICKÉ A STAVEBN TECHNICKÉ EŠENÍ 1.1 Úel objektu Budova je urena pro zajištní provozu a bezpenosti nov navrhovaného vodního díla Nové Heminovy. Primárním úelem vodního díla je ochrana území ped povodnmi. 1.2 Kapacitní údaje Rozmry stavby: délka 57,7 m, šíka 25,5 m Plocha oploceného pozemku: 4267,2 m2 Zastavná plocha: 875,4 m2 Nezastavná plocha: 3391,8 m2 Procento zastavní: 20,5 % Celková podlahová plocha: 949,33 m2 Obytná plocha (inspekní pokoje): 101,00 m2 Obestavný prostor celkem: 5421,4 m3 Suterén: 236,25 m2 x 3,33 m =786,7 m3 1.NP: 668,91 m2 x 3,25 m = 2174,0 m3 2.NP: 234,36 m2 x 3,25 m = 761,7 m3 Stecha: 849,48 m2 x 4,0 m x 0,5 = 1699,0 m3 Poet obytných bunk: 1 Kategorie bytu: Architektonické, výtvarné, materiálové a dispoziní ešení Provozní budova je navržena jako típodlažní objekt usazený do mírného svahu. V nejbližším okolí se nachází dva projektované rodinné domky (SO ), vzdálené cca 40 m. Budova je výškov rozlenna na vyšší a nižší ást, pdorysn se dlí do tí kolmých hmot vzájemn propojených spoleným schodištm. Na hmotové lenní navazuje zastešení tvoené jednoduchými sedlovými stechami nasazenými ve dvou výškových úrovních a dvou smrech. Architektura budovy je zvolena s ohledem na jednoduché pravoúhlé tvary. Stecha je sedlová, ve sklonu 25, s betonovou taškovou krytinou v barv šedé. Fasáda je navržena v bílé barv v kombinaci se svtlým okrovým kamenným obkladem. Okna jsou devná (Euro) s tepelnizolaním trojsklem, dvee a vrata ocelová, v odstínu dub svtlý. Klempíské výrobky jsou navrženy pevážn z titanzinkového plechu. Pozemek bude po celém obvodu oplocen (SO ). Ve vstupní ásti na severozápadní stran bude automatická posuvná brána (SO ) pro vjezd služebních vozidel. Dispoziní ešení a orientace budovy ke svtovým stranám vyhovují požadavkm SN Obytné budovy. Obytné místnosti (inspekní pokoje) jsou v pevážné vtšin situovány jižními až východními smry. Provozn je pak objekt rozdlen do pti základních provoz, které mohou fungovat zcela nezávisle a které jsou v objektu rozmístny následujícím zpsobem: Ve vyšším kídle objektu je v 1. NP ze severozápadní strany pístupná služebna a kancelá vedoucího se všemi souvisejícími místnostmi. Ve 2. NP je pak situována ást urená pro prezentaci vodního díla veejnosti, tedy prezentaní sál a sním spojené píslušenství. Vzhledem ke zcela samostatnému fungování je tato veejná ást pístupná samostatným vnjším jihozápadním schodištm pístupným z ilehlého parkovišt. Vzhledem k nutnosti zajistit pístup pro imobilní osoby je schodišt doplnno výtahem. V nižším jižním kídle objektu je v suterénu situována ást provozního zázemí tvoená šatnami, strana 3
