1

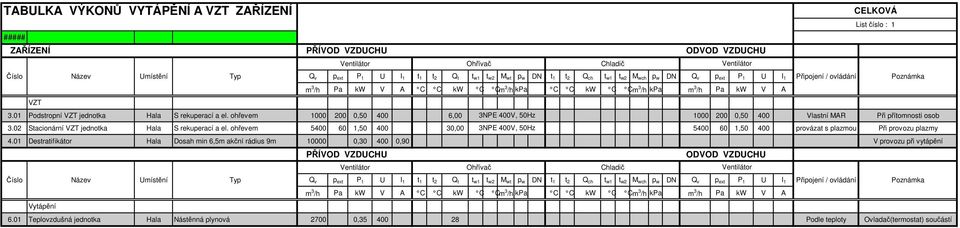

2 TABULKA VÝKONŮ VYTÁPĚNÍ A VZT ZAŘÍZENÍ ##### ZAŘÍZENÍ PŘÍVOD VZDUCHU ODVOD VZDUCHU Ventilátor Ohřívač Chladič Ventilátor Číslo Název Umístění Typ Q v p ext P 1 U I 1 t 1 t 2 Q t t w1 t w2 M wt p w DN t 1 t 2 Q ch t w1 t w2 M wch p w DN Q v p ext P 1 U I 1 Připojení / ovládání Poznámka m 3 /h Pa kw V A C C kw C C m 3 /h kpa C C kw C C m 3 /h kpa m 3 /h Pa kw V A VZT 3.01 Podstropní VZT jednotka Hala S rekuperací a el. ohřevem , ,00 3NPE 400V, 50Hz , Vlastní MAR Při přítomnosti osob 3.02 Stacionární VZT jednotka Hala S rekuperací a el. ohřevem , ,00 3NPE 400V, 50Hz , provázat s plazmou Při provozu plazmy 4.01 Destratifikátor Hala Dosah min 6,5m akční rádius 9m , ,90 V provozu při vytápění PŘÍVOD VZDUCHU ODVOD VZDUCHU Ventilátor Ohřívač Chladič Ventilátor Číslo Název Umístění Typ Q v p ext P 1 U I 1 t 1 t 2 Q t t w1 t w2 M wt p w DN t 1 t 2 Q ch t w1 t w2 M wch p w DN Q v p ext P 1 U I 1 Připojení / ovládání Poznámka m 3 /h Pa kw V A C C kw C C m 3 /h kpa C C kw C C m 3 /h kpa m 3 /h Pa kw V A Vytápění 6.01 Teplovzdušná jednotka Hala Nástěnná plynová , Podle teploty Ovladač(termostat) součástí CELKOVÁ List číslo : 1

3 1) Úvod Projekt v části vzduchotechnika a vytápění řeší větrání a vytápění výrobní haly. Výchozí parametry pro návrh VZT zařízení byly převzaty od zpracovatele stavební části. Podkladem pro zpracování projektu vzduchotechniky a vytápění byly: Stavebně dispoziční návrh řešení objektu Upřesnění a konzultace s ostatními profesemi a zpracovatelem stavební části. Tato projektová dokumentace pro stavební povolení není určená k realizaci stavby. Při vypracování návrhu části VZT bylo použito následujících předpisů, technických norem a projekčních podkladů: Nařízení vlády 361/2007 Sb. O ochraně zdraví zaměstnanců při práci ( hygienický předpis) - ČSN Navrhování větracích a klimatizačních zařízení - ČSN Ochrana staveb proti šíření požáru VZT zařízením - Sbírka zákonů č.6/2003 Sb - ČSN EN Tepelné soustavy v budovách - Výpočet tepelného výkonu 2) Seznam zařízení vzduchotechniky Vzduchotechnika objektu je členěna do samostatných zařízení, která mají svou specifickou úlohu v zajištění větrání a pracují v různých provozních režimech Zařízení č. 1: Vzduchotechnika haly Zařízení č. 2: Vzduchotechnika technologie Zařízení č. 3: Teplovzdušné vytápění 3) Výpočtová část a technický popis zařízení Zařízení č. 1 Vzduchotechnika haly Požadavky na vzduchotechniku: 1. Zimní provoz: hygienické větrání, předehřev přiváděného vzduchu 2. Letní provoz: hygienické větrání chlazení není požadováno t i = 18 C Větrání je řešeno jako rovnotlaké. V zimě je od vzduchotechniky požadována především distribuce čerstvého vzduchu z exteriéru. Jednotka VZT bude v zimě v případě, že dojde k zamrznutí rekuperačního výměníku předehřívat přiváděný vzduch. Ztráta větráním v zimním období je 3,4 kw. Součástí jednotky je rekuperační výměník Výchozí parametry: a) venkovní výpočtová teplota zimní t e = - 15 C b) venkovní výpočtová teplota letní t e = +35 C vnitřní výpočtová teplota zima t i = +18 C vnitřní teplota letní t i není upravována Nezbytně nutné (hygienické) větrání Dávka čerstvého vzduchu na osobu je 90 m 3 /h. Předpokládá se přítomnost 10 osob v hale. Přívod vzduchu: Hala: V H = 10 x 90 = 900 m 3 /h -> 1000 m 3 /h Odvod vzduchu: Hala: V H = 1000 m 3 /h Průtok VZT jednotky je tedy 1000 m 3 /hod 1

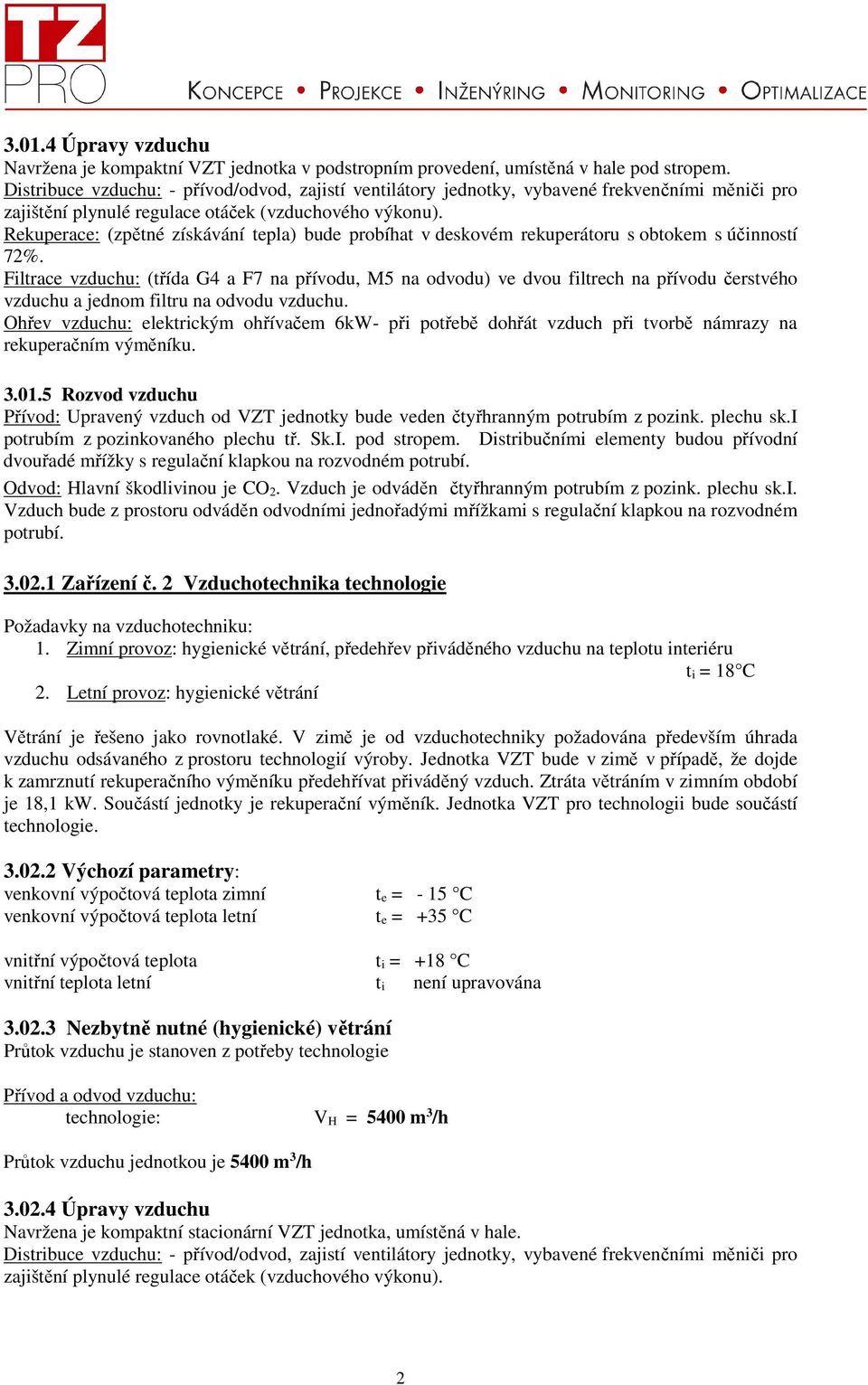

4 Úpravy vzduchu Navržena je kompaktní VZT jednotka v podstropním provedení, umístěná v hale pod stropem. Distribuce vzduchu: - přívod/odvod, zajistí ventilátory jednotky, vybavené frekvenčními měniči pro zajištění plynulé regulace otáček (vzduchového výkonu). Rekuperace: (zpětné získávání tepla) bude probíhat v deskovém rekuperátoru s obtokem s účinností 72%. Filtrace vzduchu: (třída G4 a F7 na přívodu, M5 na odvodu) ve dvou filtrech na přívodu čerstvého vzduchu a jednom filtru na odvodu vzduchu. Ohřev vzduchu: elektrickým ohřívačem 6kW- při potřebě dohřát vzduch při tvorbě námrazy na rekuperačním výměníku Rozvod vzduchu Přívod: Upravený vzduch od VZT jednotky bude veden čtyřhranným potrubím z pozink. plechu sk.i potrubím z pozinkovaného plechu tř. Sk.I. pod stropem. Distribučními elementy budou přívodní dvouřadé mřížky s regulační klapkou na rozvodném potrubí. Odvod: Hlavní škodlivinou je CO 2. Vzduch je odváděn čtyřhranným potrubím z pozink. plechu sk.i. Vzduch bude z prostoru odváděn odvodními jednořadými mřížkami s regulační klapkou na rozvodném potrubí Zařízení č. 2 Vzduchotechnika technologie Požadavky na vzduchotechniku: 1. Zimní provoz: hygienické větrání, předehřev přiváděného vzduchu na teplotu interiéru t i = 18 C 2. Letní provoz: hygienické větrání Větrání je řešeno jako rovnotlaké. V zimě je od vzduchotechniky požadována především úhrada vzduchu odsávaného z prostoru technologií výroby. Jednotka VZT bude v zimě v případě, že dojde k zamrznutí rekuperačního výměníku předehřívat přiváděný vzduch. Ztráta větráním v zimním období je 18,1 kw. Součástí jednotky je rekuperační výměník. Jednotka VZT pro technologii bude součástí technologie Výchozí parametry: venkovní výpočtová teplota zimní t e = - 15 C venkovní výpočtová teplota letní t e = +35 C vnitřní výpočtová teplota t i = +18 C vnitřní teplota letní t i není upravována Nezbytně nutné (hygienické) větrání Průtok vzduchu je stanoven z potřeby technologie Přívod a odvod vzduchu: technologie: V H = 5400 m 3 /h Průtok vzduchu jednotkou je 5400 m 3 /h Úpravy vzduchu Navržena je kompaktní stacionární VZT jednotka, umístěná v hale. Distribuce vzduchu: - přívod/odvod, zajistí ventilátory jednotky, vybavené frekvenčními měniči pro zajištění plynulé regulace otáček (vzduchového výkonu). 2

5 Rekuperace: (zpětné získávání tepla) bude probíhat v deskovém rekuperátoru s obtokem a účinností 72%. Filtrace vzduchu: (třída G4 a F7 na přívodu, M5 na odvodu) ve dvou filtrech na přívodu čerstvého vzduchu a jednom filtru na odvodu vzduchu. Ohřev vzduchu: elektrickým ohřívačem 30kW- při potřebě dohřát vzduch při tvorbě námrazy na rekuperačním výměníku Rozvod vzduchu Přívod: Upravený vzduch od VZT jednotky bude vyfukován přímo z jednotky přes ochrannou mřížku. Rozvody vzduchu jsou z potrubí z pozinkovaného plechu tř. Sk.I. Odvod: Odvod vzduchu bude přes technologii výroby (plazmová řezačka). Hlavní škodlivinou jsou výpary z technologie. Vzduch bude odváděn čtyřhranným potrubím z pozinkovaného plechu tř. Sk.I Zařízení č. 3 Teplovzdušné vytápění Požadavky na teplovzdušné vytápění: Ztráta hygienickým větráním 3,4 kw Ztráta větráním plasmy 18,1 kw Ztráta obálkou budovy 57,8 kw Celková ztráta 79,3 kw 1. Zimní provoz: pokrytí veškerých tepelných ztrát t i = 18 C Na obvodových konstrukcích haly budou na konzolách zavěšeny čtyři teplovzdušné plynové jednotky o modulovatelném výkonu jedné jednotky kw. Celkový výkon pro vytápění teplovzdušnými jednotkami je 112 kw. Jednotky pracují v cirkulačním režimu. Tyto jednotky pokrývají veškeré tepelné ztráty budovy. Jednotky jsou svým výkonem předimenzované z důvodu návozu chladného materiálu (např. plechy) a z důvodu častého otevírání vrat Výchozí parametry: venkovní výpočtová teplota zimní t e = - 15 C vnitřní výpočtová teplota zimní t i = +18 C teplota vzduchu na výstupu z jednotky t i = +48 C spotřeba plynu maximální 4x3,25 m 3 /h spotřeba plynu minimální 1,27 m 3 /h Úpravy vzduchu Distribuce vzduchu: - cirkulaci, zajistí ventilátor jednotky Ohřev vzduchu: plynovým kondenzačním ohřívačem Poznámka: Veškeré potrubí VZT v exteriéru bude tepelně izolováno izolací o tlouštce 100 mm a oplechováno. 3

6 5. Požární opatření Jednoduché rozvody vzduchotechniky, včetně distribučních elementů jsou zhotoveny z nehořlavých materiálů. 6. Protihluková opatření V případě, že s konkrétním typem VZT jednotek nebudou dodrženy hygienické limity musí být zvoleno vhodné opatření. 7. Ekologie Odpadní vzduch, odváděný vzduchotechnickým zařízením do volné atmosféry neobsahuje látky, které by ohrožovaly ovzduší ve smyslu Zákona o ovzduší, a nejsou prováděna žádná mimořádná opatření. Jedná se pouze o výměnu vzduchu. 8. Požadavky na ostatní profese Stavba: Zhotovení průchodů pro VZT potrubí a odkouření teplovzdušných jednotek přes obvodové stěny, stropy, střechy a příčky. Elektro: ZTI: Silové připojení VZT jednotek, destratifikátorů a teplovzdušných jednotek Ovládání VZT jednotek, destratifikátorů a teplovzdušných jednotek Odvedení kondenzátu od VZT jednotek a teplovzdušných jednotek Připojení teplovzdušných jednotek k plynu 9. Montáž, obsluha a údržba Montáž vzduchotechniky a teplovzdušných jednotek může provádět pouze odborná firma, při dodržení pokynů uvedených v montážních návodech. Po namontování a odzkoušení zařízení bude vyhotoven předávací protokol. V pravidelných intervalech je potřeba kontrolovat stav zanesení filtrů, a zabezpečit výměnu filtračních vložek (kapes). Pro obsluhu zařízení bude vyhotoven Provozní řád. 10. Bezpečnost práce Jedná se o stavbu, která svým charakterem nebude při realizaci zdrojem ohrožení zdraví a bezpečnosti pracovníků. Povinností vedoucích pracovníků je proškolení všech pracovníků, provádění zápisů do stavebního deníku a průběžná kontrola bezpečnosti práce. Pracoviště musí být řádně osvětleno. Na staveništi musí být kompletně vybavená lékárnička pro poskytnutí první pomoci. Při realizaci bude dodrženo: Zákon 309/2006 Sb., kterým se upravují další požadavky bezpečnosti a ochrany zdraví při pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy Nařízení vlády 591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při pracích na staveništích Nařízení vlády 362/2005 Sb. o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky Zákon č 262/2006 Sb. (Zák. práce) ve znění pozdějších předpisů V Brně, leden 2016 Ing. Ondřej Seget 4
