1 Technická fakulta ČZU Praha Autor: Lucie Kuzbová Semestr: letní semestr 2008 Sanitární systémy pro uprchlické tábory Proč jsem si tuto práci vybrala? Myslím, že v poslední době je téma uprchlických táborů velice důležité a je nutné to neustále zdokonalovat, aby takový tábor byl schopen lidem bez domova poskytnout alespoň základní potřeby nutné pro život.jako je hlavně lékařská pomoc, potraviny (většinou velký problém), střechu nad hlavou a hygienické potřeby. V roce 2006 bylo americkým výborem pro uprchlíky a imigranty zjištěno, že 33 milionů lidí bylo přinuceno utéct z domovů a hledat útočiště v uprchlických táborech. V mém projektu jsem se zaměřila na sanitární zařízení, které se buduje většinou z omezených zdrojů, jak finančních tak i materiálních. Základní popis: Jak jsem již řekla, budu se zabývat sanitárním zařízením uprchlického tábora.rozumí se tím problematika toalet a sprch. Předpoklad: umístění tábora: Afrika počet uprchlíků: lidí dostupné prostředky: přírodní materiály - dřevo, hlína další materiály: plech, lepenka, igelitové plachty, hadry - popřípadě další omezené zásoby materiálů dovezené humanitární pomocí Jelikož se jedná o africký tábor, musím počítat s tím, že díky africkému podnebí(extrémně vysoké teploty, sucho) mají lidé omezené množství vody, potravin.

2 Půdorys navrženého tábora: Zvolenou plochu pro uprchlický tábor jsem rozdělila na takové části, které poskytují alespoň základy pro přežití. Vycházela jsem ze zjištěných údajů, a to takových, že uprchlíci potřebují najít místo, na kterém mohou přechodně či dlouhodobě zůstat.potřebují místo ke spánku, místo, které je chrání před sluncem, děštěm a zároveň se v něm cítí v rámci možností bezpečně. Hlavní části objektu jsou: - hřište...pro děti, ale i dospělé myslím, že pro odreagování jsou hry na hřišti ideální - obytná část...největší prostor v tábora, prostor pro příbytky utečenců - sprchy, umyvadla, úschovna vody...prostor na mytí nádobí, zásoby vody v různých nádobách - WC...prostor pro zbudované záchody

3 Popis sanitárního zařízení Voda je velkým problémem,proto se s ní musí hospodařit s rozmyslem. Uprchlíci využívají vodu především na pití, vaření a mytí. Většinou jsou zdrojem vody jezera, řeky, která jsou však znečištěná. Pokud to poloha tábora umožňuje, jako zdroj vody slouží vykopaná studna popř. načerpaná voda z řeky. Znečištěnou vodu lze nejrychleji vyčistit přidáním chlóru - ničí choroboplodné zárodky. Sprchy: můj návrh sprch vychází z toho, že máme omezené množství materiálu - sprcha je primitivní konstrukce složená ze sudu, víka (proti vnášení prachu a různých nečistot do vody), podstavce s nožkami, hadice, kohout na regulaci vody (budu předpokládat, že kohout byl dovežen dobrovolníky) Toalety: u toalet je velký problém s likvidací odpadu z toalet - můj návrh toalety je na jednoduchém principu: -kabinka WC je zbudována z dřevěných trámků(kmenů, klacků) a potažena igelitem či suchými palmovými větvemi - sedací deska WC je vyrobena z omyvatelného materiálu (plast, dřevo, cement) - vnitřek WC - pro můj systém s nakládáním s odpadem z WC jsem uvnitř přímo pod sedací deskou zvolila šikmou rovinu v podobě desky - po vykonání potřeby totiž odpad sklouzne po šikmé desce, za kterou je umístěna nádoba společná pro více WC, kde se všechen odpad shromažďuje - nádoba WC - nádoba má tvar kvádru, jehož víko je vyrobeno plechu tmavé barvy (natřeno černou barvou) Celý systém toalet je spočívá tedy v tom, že všechem odpad z WC se dostává do společné nádoby napojené na jednotlivé toalety, tam se rozprostře.využiji k dobru vysokých teplot afrického podnebí a tmavým víkem z plechu přitahuji na nádobu slunce, které celou nádobu ohřívají a tím pádem ničí v odpadu všechny choroboplodné zárodky a celý odpad vysušuje. Ve víku nádoby jsou vyřízlé otvory, kam jsou zasazeny filtry proti pachu a odvodu vlhkosti. Filtr můžeme vyrobit tak, že použijeme plechovku, do které nasypeme např. uhlí, spodní část napojíme na hadice a zasadíme do otvoru v nádobě s odpadem.zápach a vlhkost bude procházet přes uhlí.

4 - filtr Výpočty: Vstupní navržené parametry: počet uprchlíků: 700 (navrženo pro plný stav) - podle zkušeností vychází na jednoho člověka v táboře maximálně 20 l vody na den, v extrémních krizích pouze 5 l na den spotřeba vody: normální podmínky: l:= 10 3 m 3 n 700 a := y := 20 l x := 5 l := 0 l a = 0 a := n y extrémní krize: a = L b := 0 l b = 0

5 b := n x b = L WC: počet lidí na 1 záchod: 25 p := 25 pocet WC : r r:= n p r = 28 Záchody tedy budou umístěny do dvou řad po 14 kabinkách s WC. Bude tam tedy pro každou řadu jedna společná záchytná nádoba pro odpad z WC a na každé nádobě bude 5 pachových filtrů. rozměry WC: výška WC: 1,9 m šířka WC :1,3 m délka WC: 1,0 m prostor mezi jednotliv.wc :30 cm prostor nutný k umístění WC: h := 1 m e := 0.3 m S := ( 12 e) + ( 14 h) S = 17.6 m WC budou stát vedle sebe v radě dlouhé 17.6 m.

6 Nákres kabinky WC

7 Nákres sprchy:

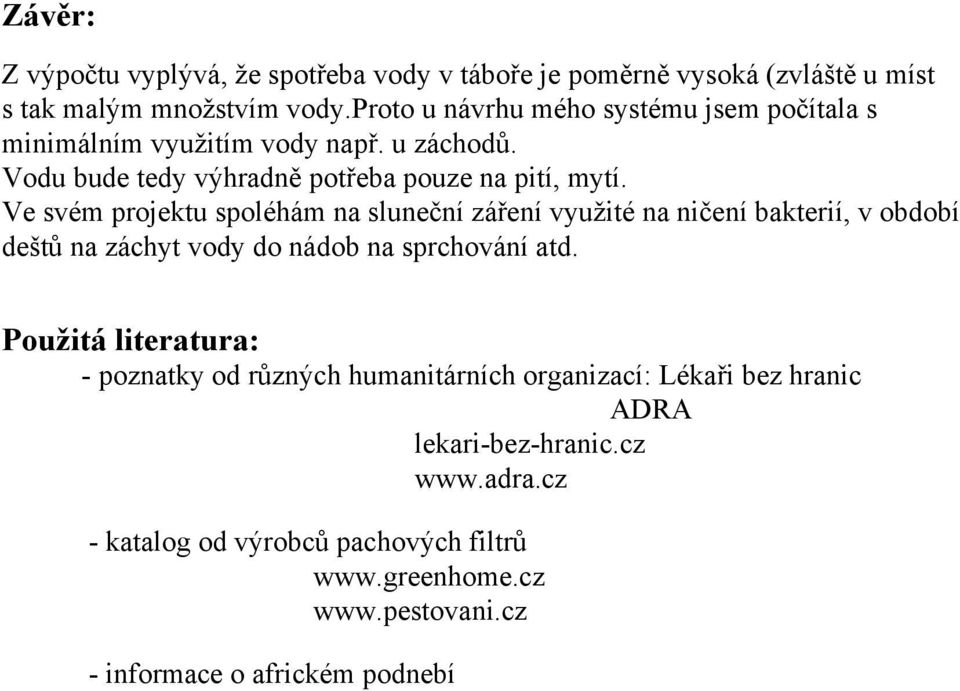

8 Závěr: Z výpočtu vyplývá, že spotřeba vody v táboře je poměrně vysoká (zvláště u míst s tak malým množstvím vody.proto u návrhu mého systému jsem počítala s minimálním využitím vody např. u záchodů. Vodu bude tedy výhradně potřeba pouze na pití, mytí. Ve svém projektu spoléhám na sluneční záření využité na ničení bakterií, v období deštů na záchyt vody do nádob na sprchování atd. Použitá literatura: - poznatky od různých humanitárních organizací: Lékaři bez hranic ADRA lekari-bez-hranic.cz - katalog od výrobců pachových filtrů informace o africkém podnebí
