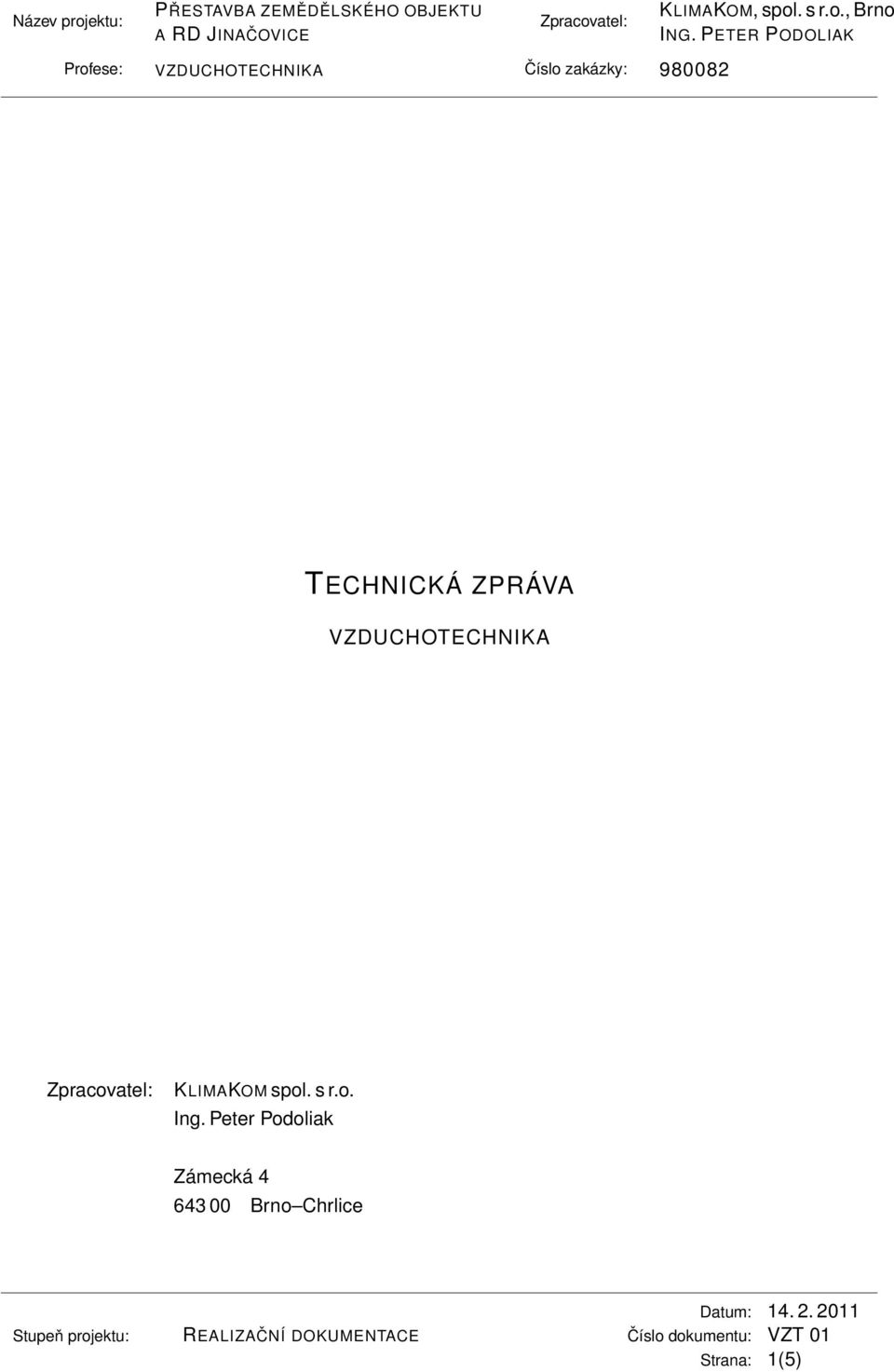

1 TECHNICKÁ ZPRÁVA VZDUCHOTECHNIKA KLIMAKOM spol. s r.o. Ing. Peter Podoliak Zámecká Brno Chrlice Strana: 1(5)

2 Obsah 1 Úvod 3 2 Vstupní parametry Místo stavby, popis objektu Klimatologické údaje Vzduchotechnika a klimatizace Popis hlavních zařízení vzduchotechniky Požadavky na profese 5 5 Závěr 5 Strana: 2(5)

1 Popis hlavních zařízení vzduchotechniky.

3 1. Úvod Tato technická zpráva popisuje navrženou koncepci větrání objektu rodinného domu v Jinačovicích. Jednotlivé zařízení jsou navrženy tak, aby splnily předepsané hodnoty dané normami a předpisy platnými na území České republiky a zajistily požadované parametry vnitřního mikroklimatu investorem. Větrání je navrženo jako kombinace nuceného pomocí VZT s rekuperací a přirozeného větrání okny. 2. Vstupní parametry 2.1. Místo stavby, popis objektu Projekt řeší novostavbu rodinného domu v rámci přestavby zemědělského objektu, který se nachází v Jinačovicích. Objekt se skládá z 1 nadzemního podlaží Klimatologické údaje Normální tlak vzduchu : 98, 5 kpa Výpočtová teplota vzduchu : léto +32 C : zima 12 C (krajina s intenzivními větry) Entalpie vzduchu : léto 56, 2 kj kgsv 1 : zima 12, 8 kj kgsv 1 3. Vzduchotechnika a klimatizace Požadavkem na vzduchotechniku v rodinném domě je zajistit stavební a hygienické větrání s rekuperací. Pro řešení větrání je navržena větrací jednotka s rekuperací tepla EHR 280 H Akor. Sání vzduchu je z fasády protidešt ovou žaluzií a výfuk je vyveden nad střechu vzduchotechnickým komínkem. V potrubní trase jsou řazeny tlumiče hluku. Vzduch je přiváděn do pobytových oblastí objektu a je odváděn ze sociálních zázemí a kuchyně, čím je prostor domu provětráván. Stavební větrání zabezpečuje nucenou výměnu vzduchu místnostech hygienického vybavení v souladu s příslušnými hygienickými, zdravotnickými, bezpečnostními, protipožárními předpisy a normami platnými na území České republiky. Nařízení vlády 361/2007 Sb. Nařízení vlády z Sb. Vyhláška č. 246/2001 Sb. ze dne 12. prosince 2007, kterým se stanoví podmínky ochrany zdraví zaměstnanců při práci o ochraně zdraví před nepříznivými účinky hluku a vibrací Sb. č. 148/2006 o požární prevenci Strana: 3(5)

Větrání je navrženo jako kombinace nuceného pomocí VZT s rekuperací a přirozeného větrání okny. 2. Vstupní parametry 2.1.

4 ČSN Navrhování větracích a klimatizačních zařízení (1988) ČSN Požární bezpečnost staveb Nevýrobní objekty ČSN Ochrana staveb proti šíření požáru vzduchotechnickým zařízením (01/1996) 3.1. Popis hlavních zařízení vzduchotechniky Pro větrání rodinného domu je navržená centrální větrací jednotka EHR 280 H Akor. Tato jednotka pracuje s čerstvým vzduchem. Zajišt uje jednostupňovou filtraci čerstvého vzduchu filtrem třídy G3, rekuperaci pomocí protiproudého deskového výměníku a distribuci vzduchu do prostorů rodinného domu tří-otáčkovými ventilátory. Jednotka je vybavena obtokem rekuperátoru pro letní období a protimrazovou ochranou přisáváním vzduchu z okolí pro zimní období. Jednotka je umístěná na zdi v šatně 1.04, kde je do ní z fasády nasávaný venkovní vzduch. Potrubí je nutné izolovat syntetickou kaučukovou potrubní izolací K FLEX tl. 19 mm,pro zamezení kondenzace vzdušní vlhkosti na potrubích sání čerstvého vzduchu, na výfuku znehodnoceného vzduchu a v prostupech potrubí konstrukcemi třeba potrubí zaizolovat minerální vatou. Saní na fasádě je přes protidešt ovou žaluzií, výfuk vzduchu je vyvedený nad střechu a je zakončený vzduchotechnickým komínkem. Vzduchový výkon VZT jednotky je navržen na 170 m 3 /h. Zaregulování potrubní soustavy se provede na koncových elementech a na regulačních klapkách za jednotkou, kterými se umožní provozovat VZT jednotku na středních a vysokých otáčkách. V podhledu šatny a zádveří jsou umístěny potrubní tlumiče hluku. Potrubní sít je navržena ze SPIRO potrubí. Napojení tlumičů a koncových elementů je přes připojovací ohebné hadice. Distribuce čerstvého vzduchu do pobytových místností je pomocí stěnových mřížek, odvod vzduchu ze sociálního zázemí je talířovými ventily, z kuchyně stěnovou mřížkou. Provoz jednotky je řízený nástěnným regulátorem otáček s drátovým napojením, který je dodávkou jednotky, nebo bezdrátovým regulátorem, či regulátorem s časovým programem, dle požadavků investora. Volitelné, dle požadavku investora, je taky možnost osadit do koupelny a WC tlačítka na zvýšení otáček jednotky s časovým doběhem, případně časový doběh spřáhnout se spínačem světla. Zapojení regulátoru a silové napojení jednotky zabezpečí profese MaR/ Elektro. Jednotka má max. příkon 160 W a odběr proudu 0, 89 A a je napájena 230 V. Profese ZTI zabezpečí odvod kondenzátu z jednotky přes sifonový pachový uzávěr na odpadní vedení nebo dešt ový svod. Kondenzát je z jednotky vyveden vývodkou průměru 40 mm, která je umístěná vespod skříně. Nároky na uživatele jsou dle technických podkladů jednotky minimální stupňové ovládání rychlosti a občasné čištění. Čištění filtrů se doporučuje čtyřikrát ročně, čištění výměníku jednou za šest let, výměna filtrů jednou ročně. Strana: 4(5)

Zajišt uje jednostupňovou filtraci čerstvého vzduchu filtrem třídy G3, rekuperaci pomocí protiproudého deskového výměníku a distribuci vzduchu do prostorů rodinného domu tří-otáčkovými ventilátory.

5 4. Požadavky na profese STAVBA - stavební a výpomocné práce - koordinace s ostatními profesemi - odvod kondenzátu - připevnění jednotky na stěnu - otvory pro prostupy vzduchovodů včetně zapravení a odklizení sutě uvnitř budovy - obložení a dotěsnění prostupů stěnami a strechou izolačními hmotami v rámci zapravení - servisní přístup k jednotce MAR/ ELEKTRO - silové napájení a jištění VZT jednotky - prokabelování a připojení regulátoru otáček VZT jednotky s ovládačem - všechny kabely nesmazatelně popsat a ponechat alespoň 1, 5 m rezervu - přivedení kabelů a zapojení tlačítek z WC a koupelny pro spouštění rázového větrání rekuperační jednotky osazení tlačítek, časový doběh. ZTI - odvod kondenzátu z jednotky přes sifonový pachový uzávěr na odpadní vedení nebo dešt ový svod 5. Závěr Navržené zařízení splňuje nároky kladené na provoz budovy daného typu a charakteru. Zabezpečuje celoročně v daných místnostech optimální pohodu prostředí při zabezpečení maximální hospodárnosti provozu těchto zařízení. Vypracoval: Ing. Peter Podoliak dne: Strana: 5(5)

jednotky - prokabelování a připojení regulátoru otáček VZT jednotky s ovládačem - všechny kabely nesmazatelně popsat a ponechat alespoň 1, 5 m rezervu - přivedení kabelů a zapojení tlačítek z WC a
