EZS 570. Návod k obsluze

Transkript

1 ES Návod k obsluze C

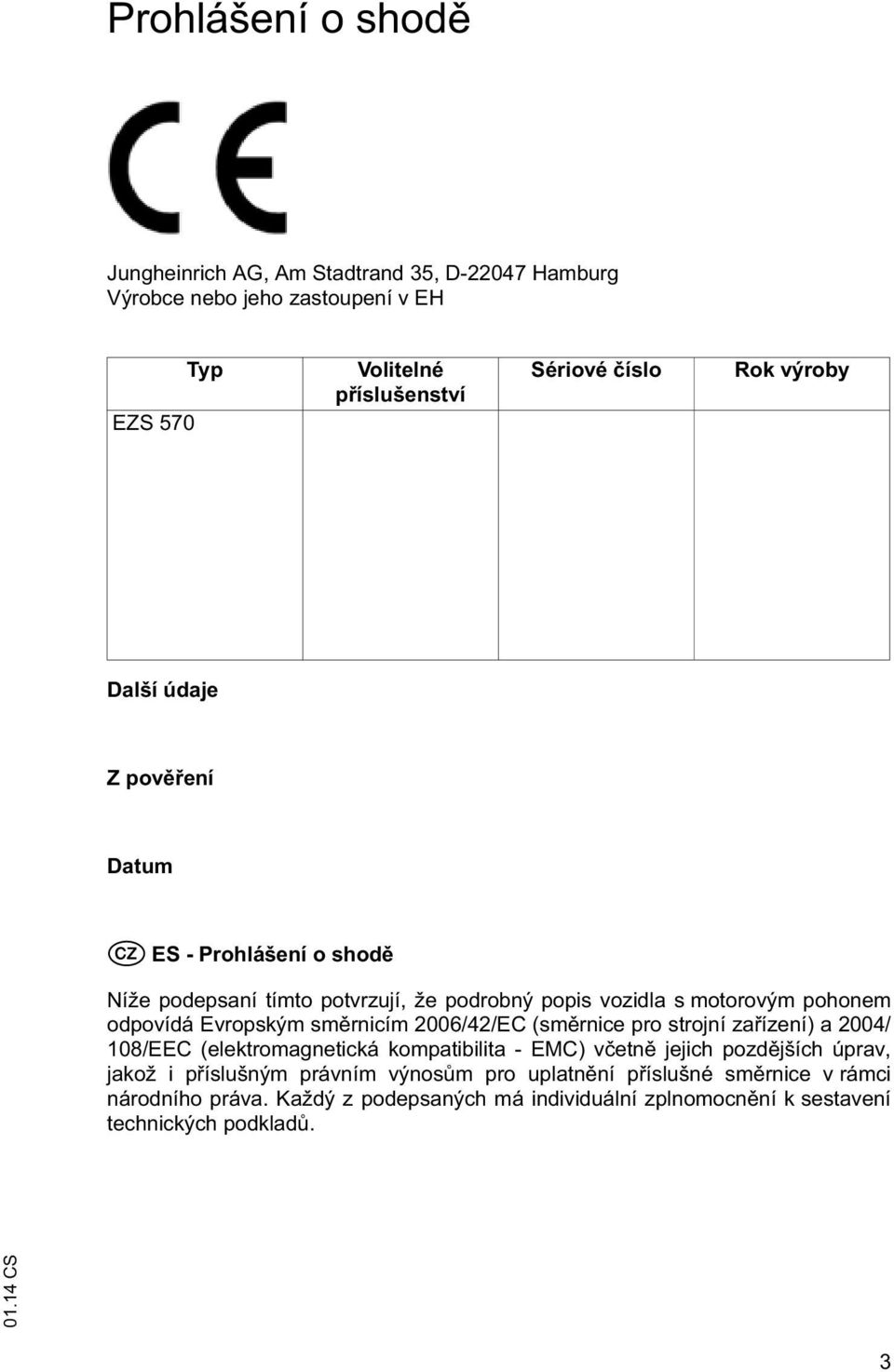

2 Prohlášení o shod Jungheinrich AG, Am Stadtrand 35, D Hamburg Výrobce nebo jeho zastoupení v EH ES 570 Typ Volitelné p íslušenství Sériové íslo Rok výroby Další údaje pov ení Datum C ES - Prohlášení o shod Níže podepsaní tímto potvrzují, že podrobný popis vozidla s motorovým pohonem odpovídá Evropským sm rnicím 2006/42/EC (sm rnice pro strojní za ízení) a 2004/ 108/EEC (elektromagnetická kompatibilita - EMC) v etn jejich pozd jších úprav, jakož i p íslušným právním výnos m pro uplatn ní p íslušné sm rnice v rámci národního práva. Každý z podepsaných má individuální zplnomocn ní k sestavení technických podklad. 3

3 4

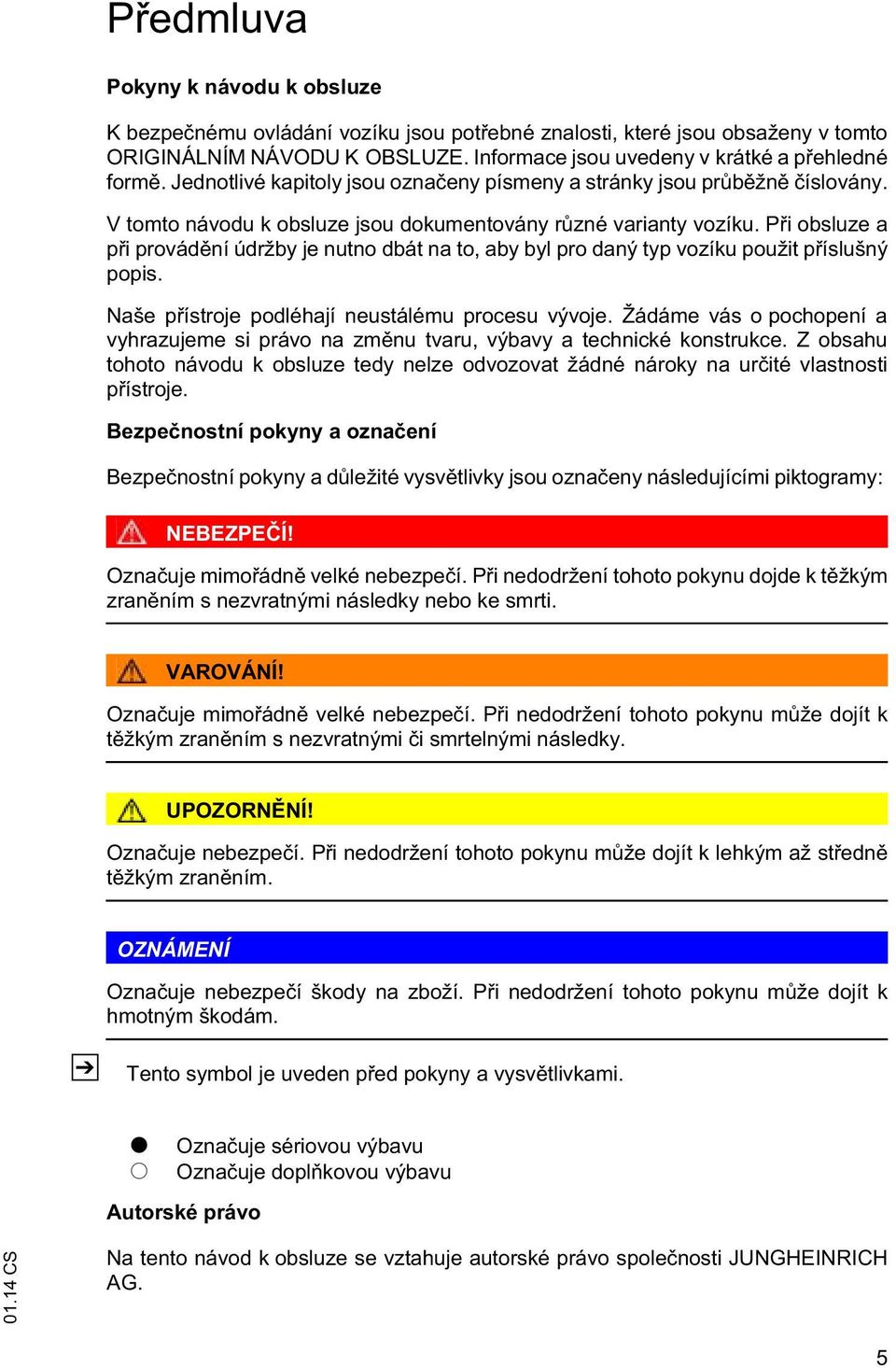

4 P edmluva Pokyny k návodu k obsluze K bezpe nému ovládání vozíku jsou pot ebné znalosti, které jsou obsaženy v tomto ORIGINÁLNÍM NÁVODU K OBSLUE. Informace jsou uvedeny v krátké a p ehledné form. Jednotlivé kapitoly jsou ozna eny písmeny a stránky jsou pr b žn íslovány. V tomto návodu k obsluze jsou dokumentovány r zné varianty vozíku. P i obsluze a p i provád ní údržby je nutno dbát na to, aby byl pro daný typ vozíku použit p íslušný popis. Naše p ístroje podléhají neustálému procesu vývoje. Žádáme vás o pochopení a vyhrazujeme si právo na zm nu tvaru, výbavy a technické konstrukce. obsahu tohoto návodu k obsluze tedy nelze odvozovat žádné nároky na ur ité vlastnosti p ístroje. Bezpe nostní pokyny a ozna ení Bezpe nostní pokyny a d ležité vysv tlivky jsou ozna eny následujícími piktogramy: NEBEPE Í! Ozna uje mimo ádn velké nebezpe í. P i nedodržení tohoto pokynu dojde k t žkým zran ním s nezvratnými následky nebo ke smrti. VAROVÁNÍ! Ozna uje mimo ádn velké nebezpe í. P i nedodržení tohoto pokynu m že dojít k t žkým zran ním s nezvratnými i smrtelnými následky. UPOORN NÍ! Ozna uje nebezpe í. P i nedodržení tohoto pokynu m že dojít k lehkým až st edn t žkým zran ním. ONÁMENÍ Ozna uje nebezpe í škody na zboží. P i nedodržení tohoto pokynu m že dojít k hmotným škodám. Tento symbol je uveden p ed pokyny a vysv tlivkami. t Ozna uje sériovou výbavu o Ozna uje dopl kovou výbavu Autorské právo Na tento návod k obsluze se vztahuje autorské právo spole nosti JUNGHEINRICH AG. 5

5 Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - Deutschland Telefon: +49 (0) 40/

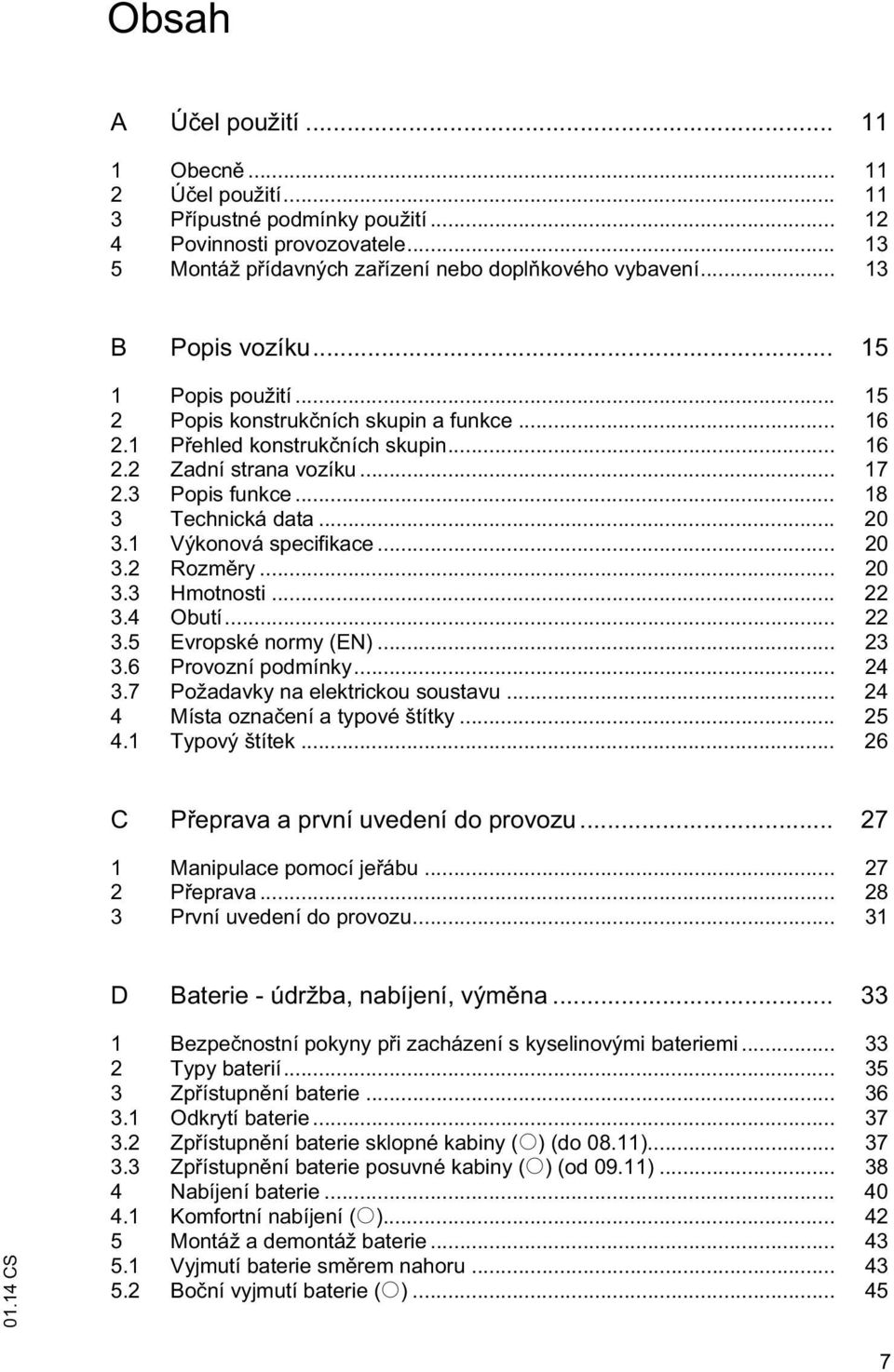

6 Obsah A Ú el použití Obecn Ú el použití P ípustné podmínky použití Povinnosti provozovatele Montáž p ídavných za ízení nebo dopl kového vybavení B Popis vozíku Popis použití Popis konstruk ních skupin a funkce P ehled konstruk ních skupin adní strana vozíku Popis funkce Technická data Výkonová specifikace Rozm ry Hmotnosti Obutí Evropské normy (EN) Provozní podmínky Požadavky na elektrickou soustavu Místa ozna ení a typové štítky Typový štítek C P eprava a první uvedení do provozu Manipulace pomocí je ábu P eprava První uvedení do provozu D Baterie - údržba, nabíjení, vým na Bezpe nostní pokyny p i zacházení s kyselinovými bateriemi Typy baterií p ístupn ní baterie Odkrytí baterie p ístupn ní baterie sklopné kabiny (o) (do 08.11) p ístupn ní baterie posuvné kabiny (o) (od 09.11) Nabíjení baterie Komfortní nabíjení (o) Montáž a demontáž baterie Vyjmutí baterie sm rem nahoru Bo ní vyjmutí baterie (o)

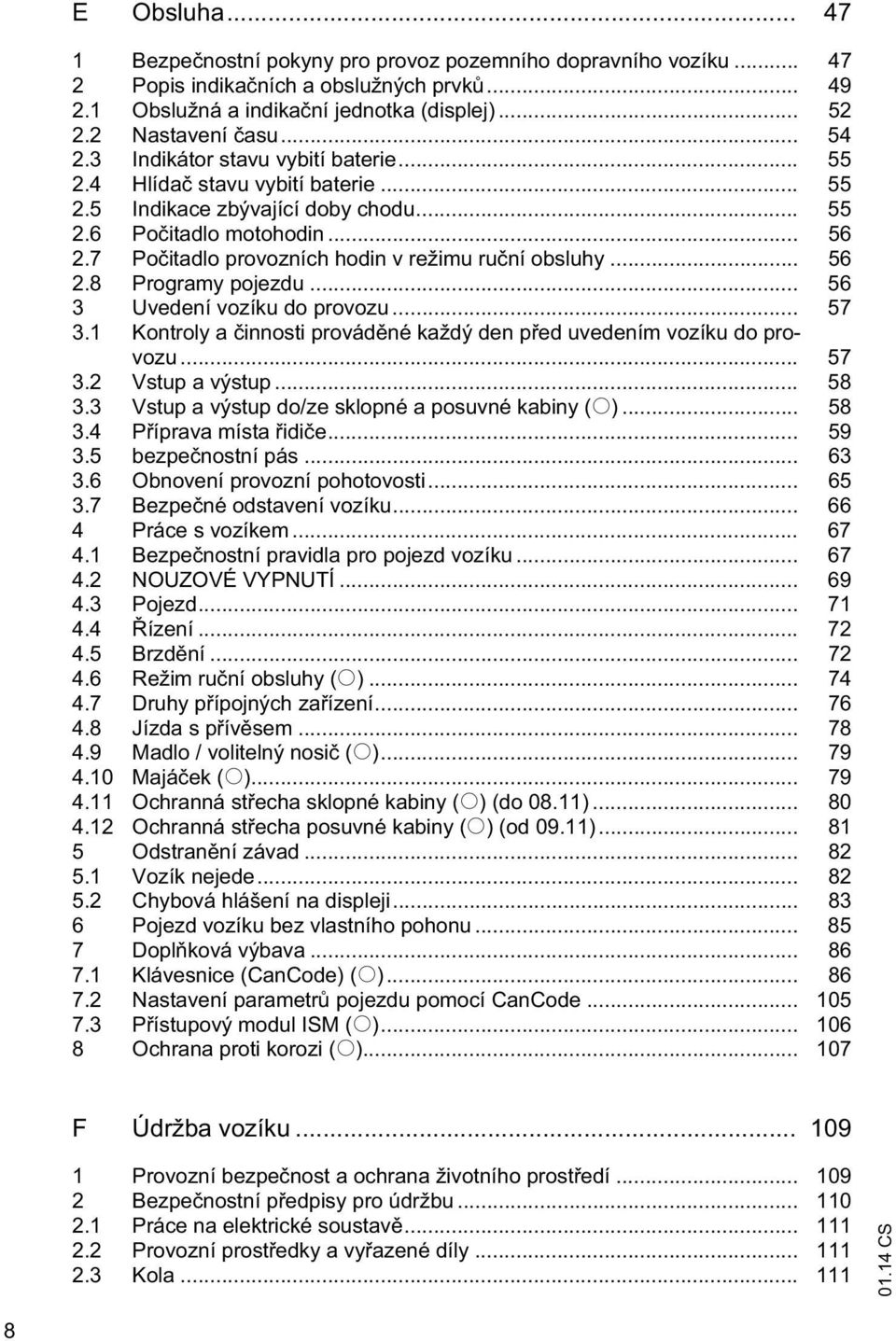

7 E Obsluha Bezpe nostní pokyny pro provoz pozemního dopravního vozíku Popis indika ních a obslužných prvk Obslužná a indika ní jednotka (displej) Nastavení asu Indikátor stavu vybití baterie Hlída stavu vybití baterie Indikace zbývající doby chodu Po itadlo motohodin Po itadlo provozních hodin v režimu ru ní obsluhy Programy pojezdu Uvedení vozíku do provozu Kontroly a innosti provád né každý den p ed uvedením vozíku do provozu Vstup a výstup Vstup a výstup do/ze sklopné a posuvné kabiny (o) P íprava místa idi e bezpe nostní pás Obnovení provozní pohotovosti Bezpe né odstavení vozíku Práce s vozíkem Bezpe nostní pravidla pro pojezd vozíku NOUOVÉ VYPNUTÍ Pojezd ízení Brzd ní Režim ru ní obsluhy (o) Druhy p ípojných za ízení Jízda s p ív sem Madlo / volitelný nosi (o) Majá ek (o) Ochranná st echa sklopné kabiny (o) (do 08.11) Ochranná st echa posuvné kabiny (o) (od 09.11) Odstran ní závad Vozík nejede Chybová hlášení na displeji Pojezd vozíku bez vlastního pohonu Dopl ková výbava Klávesnice (CanCode) (o) Nastavení parametr pojezdu pomocí CanCode P ístupový modul ISM (o) Ochrana proti korozi (o) F Údržba vozíku Provozní bezpe nost a ochrana životního prost edí Bezpe nostní p edpisy pro údržbu Práce na elektrické soustav Provozní prost edky a vy azené díly Kola

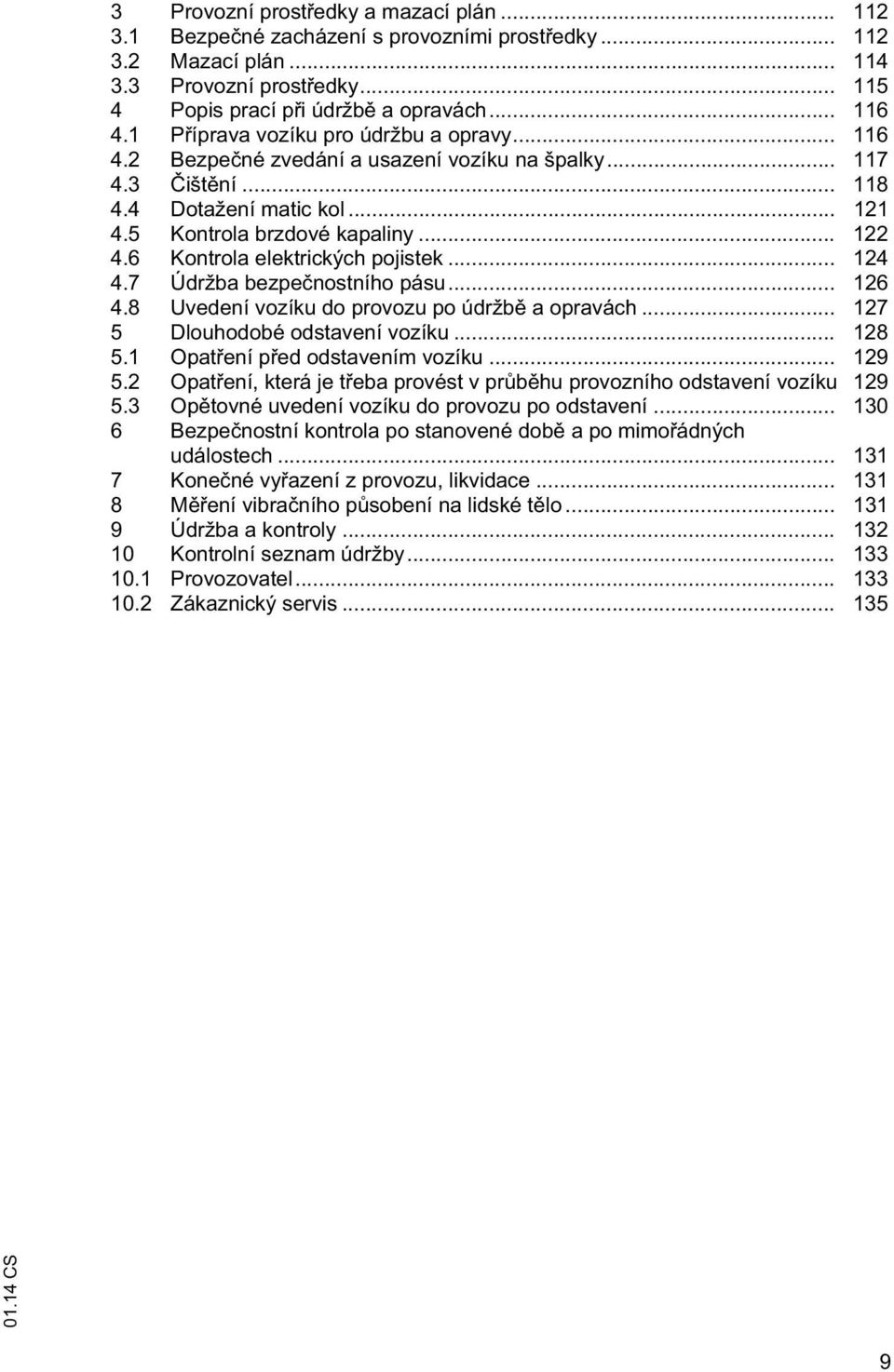

8 3 Provozní prost edky a mazací plán Bezpe né zacházení s provozními prost edky Mazací plán Provozní prost edky Popis prací p i údržb a opravách P íprava vozíku pro údržbu a opravy Bezpe né zvedání a usazení vozíku na špalky išt ní Dotažení matic kol Kontrola brzdové kapaliny Kontrola elektrických pojistek Údržba bezpe nostního pásu Uvedení vozíku do provozu po údržb a opravách Dlouhodobé odstavení vozíku Opat ení p ed odstavením vozíku Opat ení, která je t eba provést v pr b hu provozního odstavení vozíku Op tovné uvedení vozíku do provozu po odstavení Bezpe nostní kontrola po stanovené dob a po mimo ádných událostech Kone né vy azení z provozu, likvidace M ení vibra ního p sobení na lidské t lo Údržba a kontroly Kontrolní seznam údržby Provozovatel ákaznický servis

9 10

10 Dodatek Návod k použití trak ní baterie JH Tento návod je ur en pouze pro typy baterií zna ky Jungheinrich. Pokud používáte jinou zna ku, i te se pokyny jejího výrobce C 1

11 C

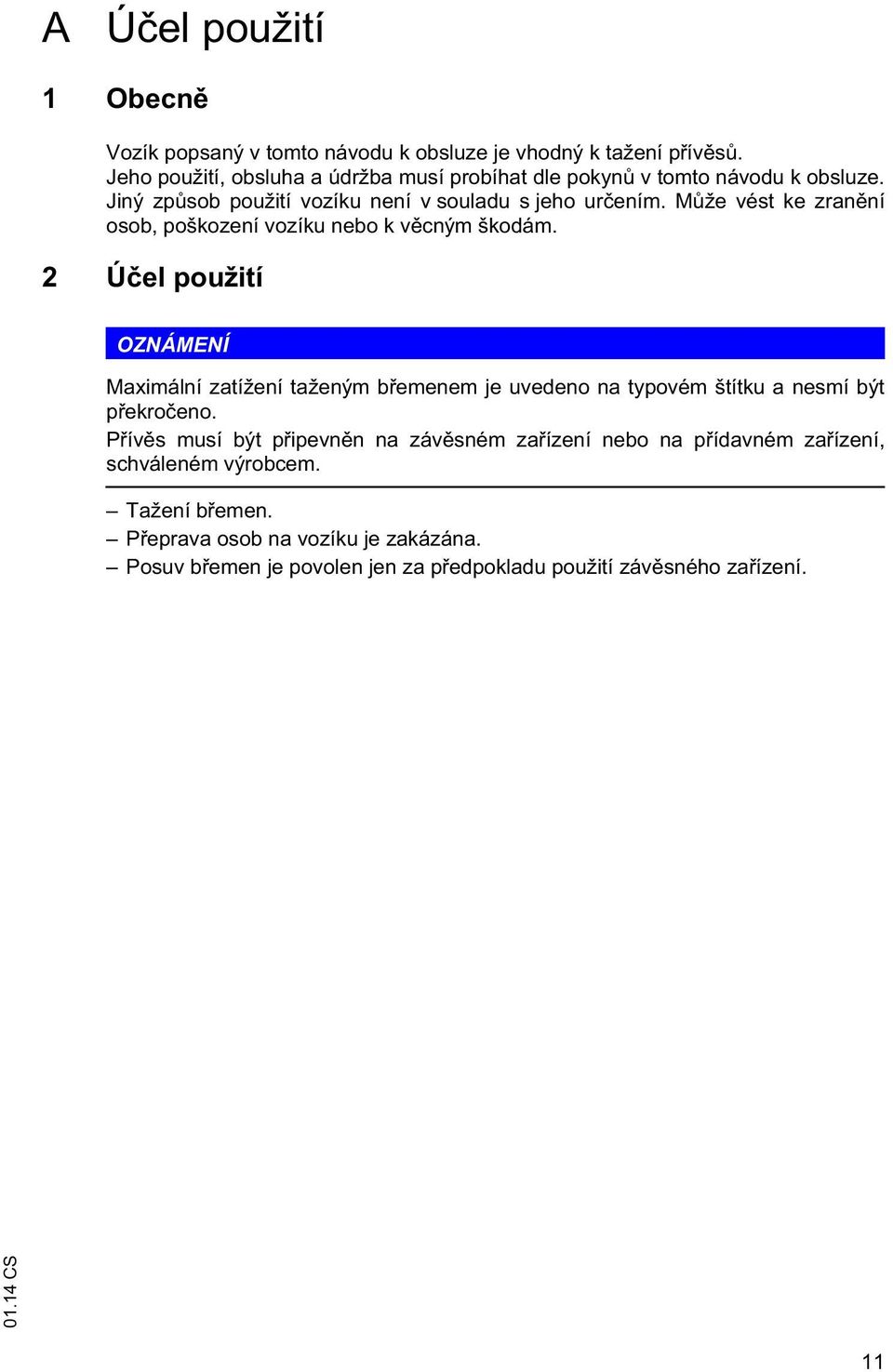

12 A Ú el použití 1 Obecn Vozík popsaný v tomto návodu k obsluze je vhodný k tažení p ív s. Jeho použití, obsluha a údržba musí probíhat dle pokyn v tomto návodu k obsluze. Jiný zp sob použití vozíku není v souladu s jeho ur ením. M že vést ke zran ní osob, poškození vozíku nebo k v cným škodám. 2 Ú el použití ONÁMENÍ Maximální zatížení taženým b emenem je uvedeno na typovém štítku a nesmí být p ekro eno. P ív s musí být p ipevn n na záv sném za ízení nebo na p ídavném za ízení, schváleném výrobcem. Tažení b emen. P eprava osob na vozíku je zakázána. Posuv b emen je povolen jen za p edpokladu použití záv sného za ízení. 11

13 3 P ípustné podmínky použití VAROVÁNÍ! Použití v extrémních podmínkách. Použití vozíku v extrémních podmínkách m že vést k chybám funkcí a nehodám. Pro použití vozíku v extrémních podmínkách, zejména v siln prašném i korozívním prost edí, je nutné speciální vybavení vozíku a zvláštní povolení. Použití v oblastech s nebezpe ím výbuchu není povoleno. a nep íznivého po así (bou ka, blesky) nesmí být vozík používán pod širým nebem i v oblastech ohrožení. Pr myslové využití. P ípustný teplotní rozsah +5 C až +40 C. Použití pouze na pevných, únosných a rovných podlahách. Povolené plošné a bodové zatížení vozovek nesmí být p ekro eno. Použití pouze na p ehledných a provozovatelem schválených vozovkách. Jízda vozíkem do stoupání a po svahu max. 15 %. Jízda nap í svahem, resp. šikmo po svahu je zakázána. Použití v áste n ve ejném provozu. 12

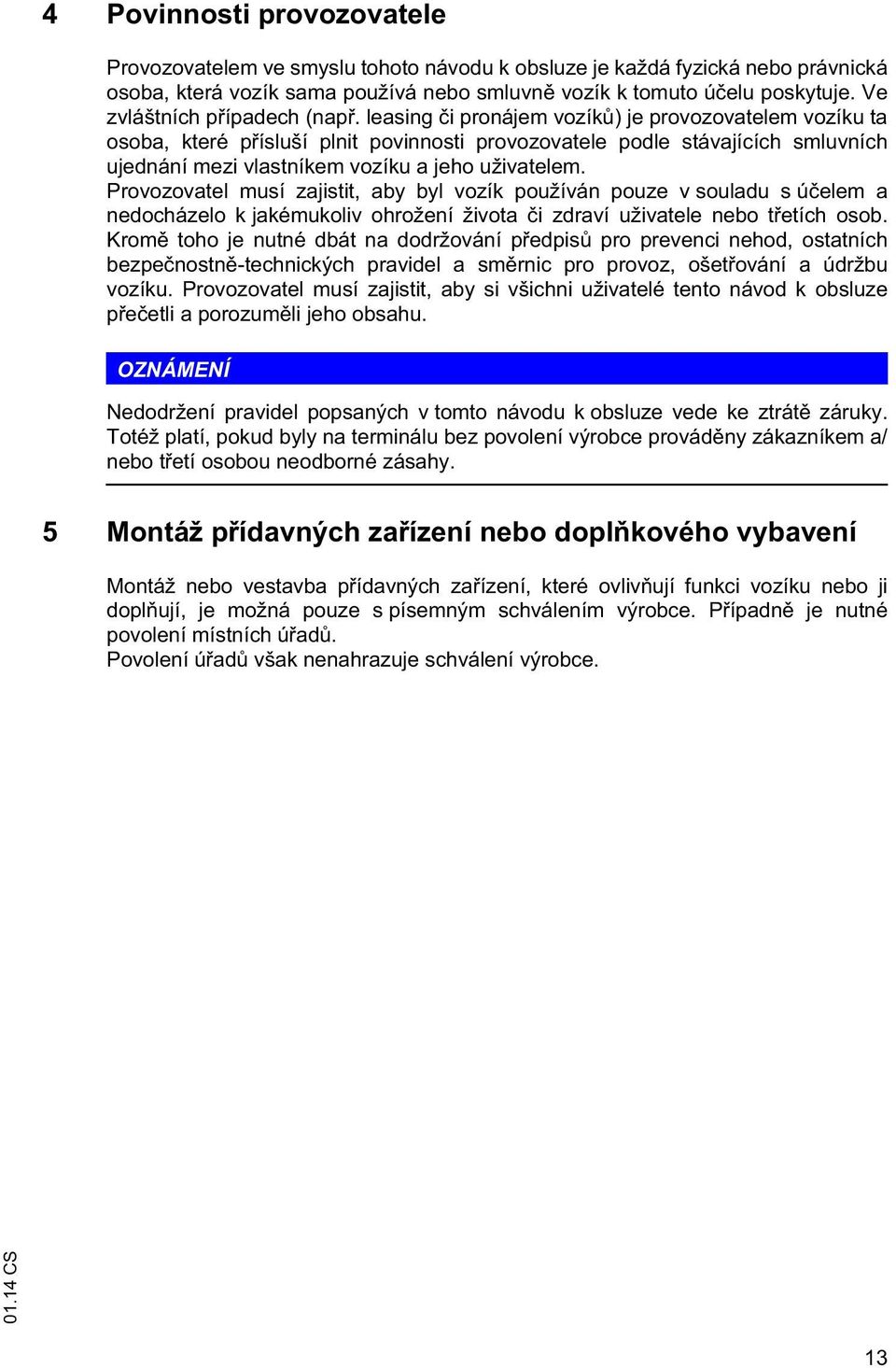

14 4 Povinnosti provozovatele Provozovatelem ve smyslu tohoto návodu k obsluze je každá fyzická nebo právnická osoba, která vozík sama používá nebo smluvn vozík k tomuto ú elu poskytuje. Ve zvláštních p ípadech (nap. leasing i pronájem vozík ) je provozovatelem vozíku ta osoba, které p ísluší plnit povinnosti provozovatele podle stávajících smluvních ujednání mezi vlastníkem vozíku a jeho uživatelem. Provozovatel musí zajistit, aby byl vozík používán pouze v souladu s ú elem a nedocházelo k jakémukoliv ohrožení života i zdraví uživatele nebo t etích osob. Krom toho je nutné dbát na dodržování p edpis pro prevenci nehod, ostatních bezpe nostn -technických pravidel a sm rnic pro provoz, ošet ování a údržbu vozíku. Provozovatel musí zajistit, aby si všichni uživatelé tento návod k obsluze p e etli a porozum li jeho obsahu. ONÁMENÍ Nedodržení pravidel popsaných v tomto návodu k obsluze vede ke ztrát záruky. Totéž platí, pokud byly na terminálu bez povolení výrobce provád ny zákazníkem a/ nebo t etí osobou neodborné zásahy. 5 Montáž p ídavných za ízení nebo dopl kového vybavení Montáž nebo vestavba p ídavných za ízení, které ovliv ují funkci vozíku nebo ji dopl ují, je možná pouze s písemným schválením výrobce. P ípadn je nutné povolení místních ú ad. Povolení ú ad však nenahrazuje schválení výrobce. 13

15 14

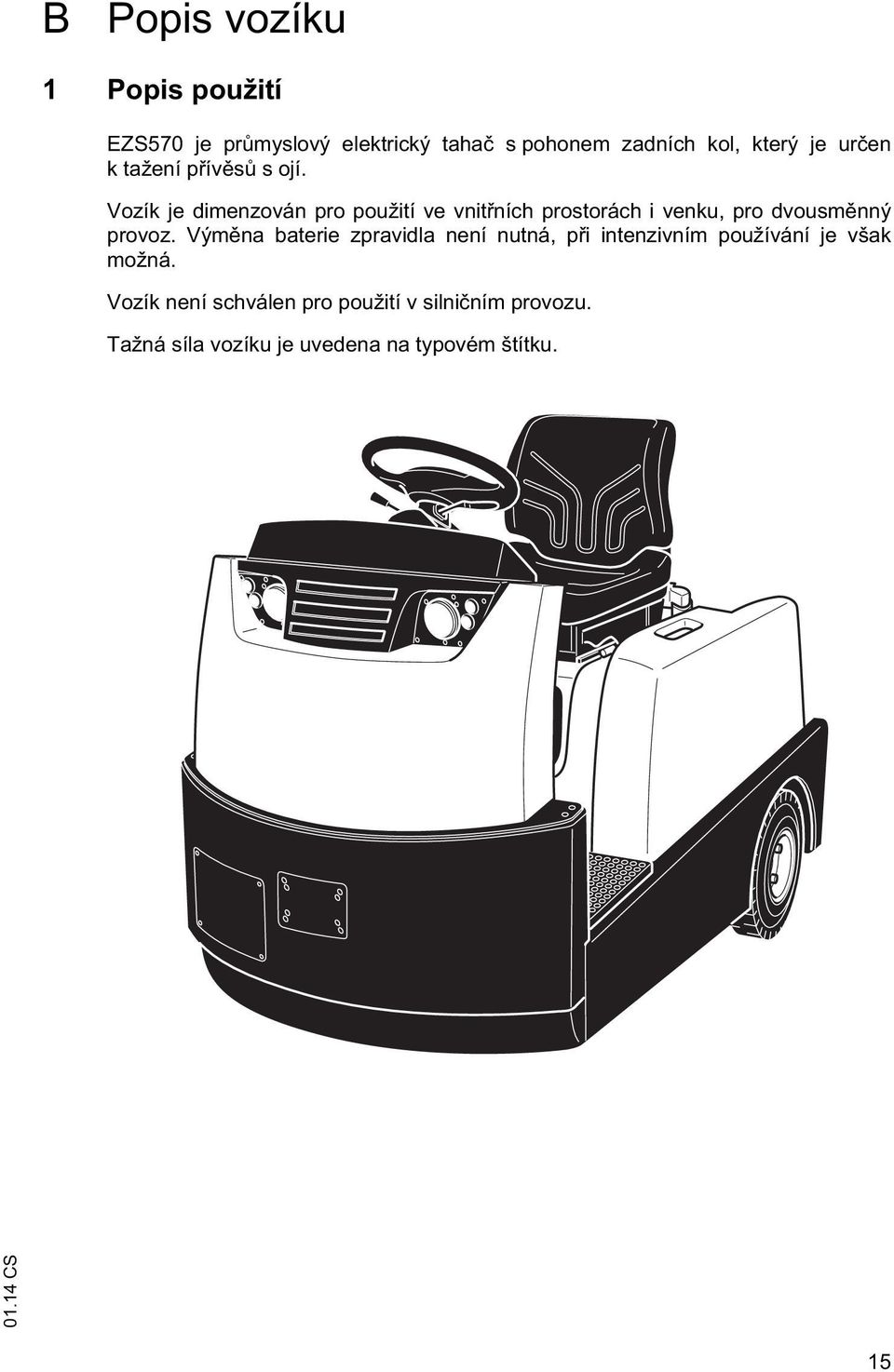

16 B Popis vozíku 1 Popis použití ES570 je pr myslový elektrický taha s pohonem zadních kol, který je ur en k tažení p ív s s ojí. Vozík je dimenzován pro použití ve vnit ních prostorách i venku, pro dvousm nný provoz. Vým na baterie zpravidla není nutná, p i intenzivním používání je však možná. Vozík není schválen pro použití v silni ním provozu. Tažná síla vozíku je uvedena na typovém štítku. 15

17 2 Popis konstruk ních skupin a funkce 2.1 P ehled konstruk ních skupin Pol. Ozna ení Pol. Ozna ení 1 t Spínací sk í ka 9 o Bezpe nostní pás 2 Spína parkovacích / t potkávacích sv tel 10 t Osv tlení 3 t Obslužná a indika ní jednotka 11 t Víko baterie 4 t Spína pojezdu 12 t Dví ka pro údržbu 5 t Volant 13 t Hnací kolo 6 t Blika / houka ka 14 t Ochranný rám 16

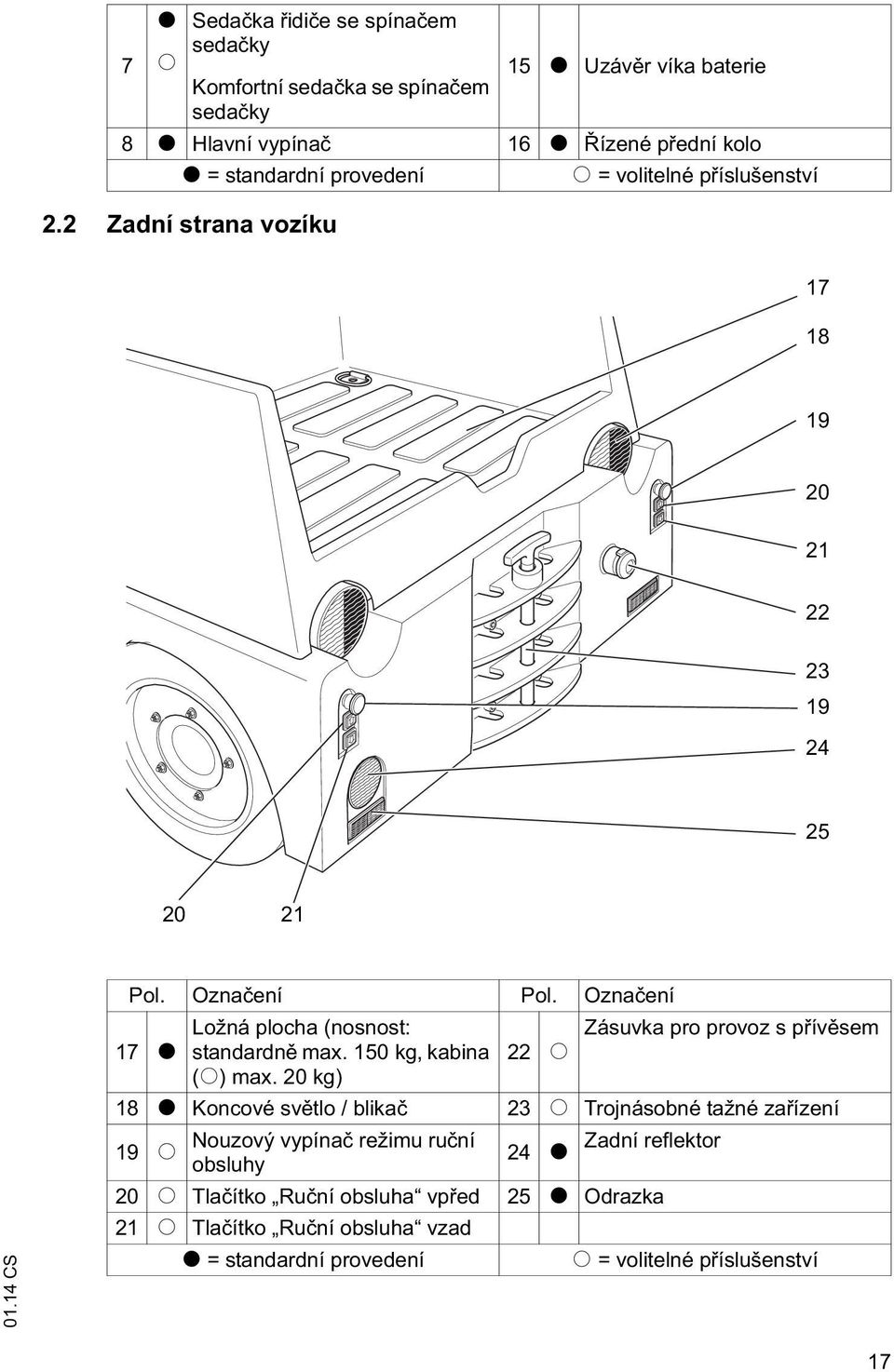

18 7 t o Seda ka idi e se spína em seda ky Komfortní seda ka se spína em seda ky 2.2 adní strana vozíku 15 t Uzáv r víka baterie 8 t Hlavní vypína 16 t ízené p ední kolo t = standardní provedení o = volitelné p íslušenství Pol. Ozna ení Pol. Ozna ení Ložná plocha (nosnost: ásuvka pro provoz s p ív sem 17 t standardn max. 150 kg, kabina (o) max. 20 kg) 22 o 18 t Koncové sv tlo / blika 23 o Trojnásobné tažné za ízení 19 Nouzový vypína režimu ru ní o obsluhy 24 adní reflektor t 20 o Tla ítko Ru ní obsluha vp ed 25 t Odrazka 21 o Tla ítko Ru ní obsluha vzad t = standardní provedení o = volitelné p íslušenství 17

19 2.3 Popis funkce Obecn Rám vozíku je ocelová konstrukce umož ující z obou stran nízký vstup (stupa ky) do vozíku. Víko baterie zahrnuje uchycení seda ky a ložnou plochu. P i vým n baterie a p i opravách je možné ho vyklopit dozadu. Tažné za ízení má 3 výškové stupn a volitelnou zásuvku pro p ív s. Seda ka idi e je vybavena integrovaným spína em seda ky pro odblokování pojezdu. Ve standardním vybavení vozíku dovoluje ložná plocha maximální zatížení 150 kg. V provedení s ochrannou kabinou idi e (o) iní nosnost ložné plochy max. 20 kg. Hnací náprava je provedena jako pružn zav šená náprava s diferenciálem s integrovaným p evodovým stupn m zajiš ující minimální zatížení pro idi e i vozík. ízená náprava je rovn ž odpružená. ídicí síly jsou prost ednictvím et zu p enášeny z volantu na p í ník. et z je možné se izovat a promazávat. Pohon ízení je zajišt n h ídelí volantu a ídicím et zem. av šení hnacího kola je provedeno kyvnou vidlicí uloženou v to nici. Pohon Jako pohon slouží motor 4,3 kw 48 VAC. S pohonem ízeným v závislosti na otá kách je možné zastavit ve svahu, aniž by se vozík rozjel zp t. Osv tlení Systém osv tlení zahrnuje dva p ední reflektory s parkovacím sv tlem, dv koncová sv tla, p ední a zadní blika e, výstražná sv tla, brzdová sv tla a zp tný reflektor. 18

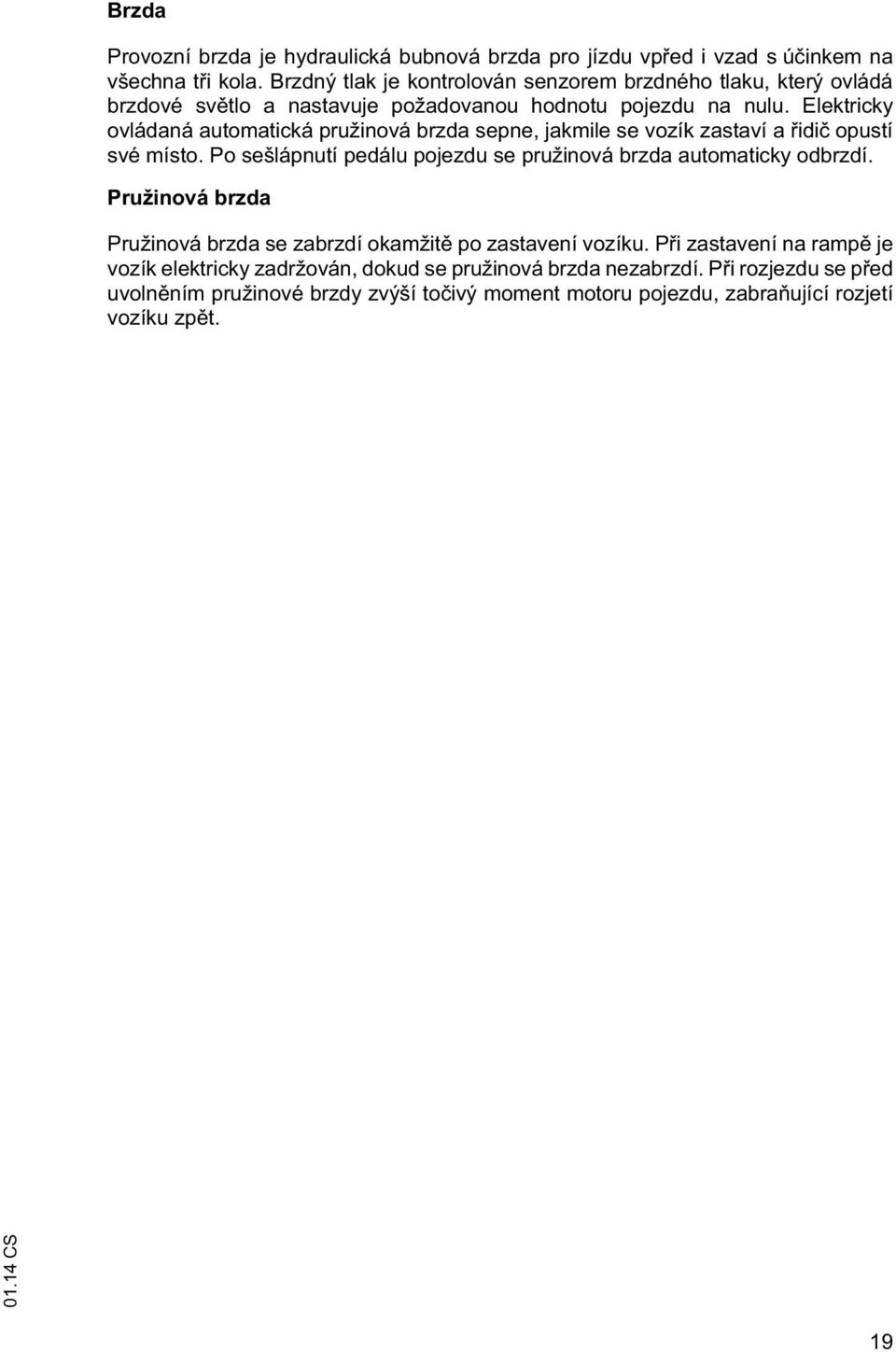

20 Brzda Provozní brzda je hydraulická bubnová brzda pro jízdu vp ed i vzad s ú inkem na všechna t i kola. Brzdný tlak je kontrolován senzorem brzdného tlaku, který ovládá brzdové sv tlo a nastavuje požadovanou hodnotu pojezdu na nulu. Elektricky ovládaná automatická pružinová brzda sepne, jakmile se vozík zastaví a idi opustí své místo. Po sešlápnutí pedálu pojezdu se pružinová brzda automaticky odbrzdí. Pružinová brzda Pružinová brzda se zabrzdí okamžit po zastavení vozíku. P i zastavení na ramp je vozík elektricky zadržován, dokud se pružinová brzda nezabrzdí. P i rozjezdu se p ed uvoln ním pružinové brzdy zvýší to ivý moment motoru pojezdu, zabra ující rozjetí vozíku zp t. 19

21 3 Technická data Technická data uvedena dle normy VDI Technické zm ny a dopl ky vyhrazeny. 3.1 Výkonová specifikace Ozna ení ES 570 Q Tažný výkon 7000 kg Rychlost pojezdu s nákladem / bez nákladu 8,5/18 km/h Výkon motoru pojezdu S2 60 min 4,3 kw Tažná síla S2 60 min 1400 N Max. tažná síla S2 5 min 5500 N Nap tí baterie 48 V Jmenovitá kapacita 345 Ah 3.2 Rozm ry Ozna ení ES 570 y Rozvor kol 1035 mm h6 Výška po ochrannou st echu (kabina o) 2120 mm h7 Výška seda ky / plošiny 1030 mm h10 Výška spojky tažného za ízení 240/330/420 mm h11 Ložná výška bez nákladu 630 mm l1 Celková délka 1820 mm l3 Délka ložné plochy 400 mm l5 P esah obrysu vozidla 387 mm b1 Celková ší ka 996 mm b9 Ší ka ložné plochy 795 mm b11 Rozchod vzadu (nosné za ízení) 860 mm b13 Nejmenší vzdálenost bodu otá ení 105 mm m2 Sv tlost ve st edu rozvoru kol 138 mm Wa Polom r otá ení 1650 mm 20

22 21

23 3.3 Hmotnosti Ozna ení ES 570 Pohotovostní hmotnost v etn baterie 1220 kg Pohotovostní hmotnost v etn baterie s kabinou a 1530 kg bo ním vyjmutím baterie atížení p ední / zadní nápravy bez nákladu 570/650 kg Hmotnost baterie 575 kg 3.4 Obutí Ozna ení ES 570 Plášt CSE Velikost p edních pneumatik /6 PR Velikost zadních pneumatik /6 PR Kola, po et vp edu / vzadu (x=pohán ná) 1x / 2 22

24 3.5 Evropské normy (EN) Hladina trvalého akustického tlaku ES 570: 57 db(a) dle EN v souladu s ISO Hladina trvalého akustického tlaku je dle normy pr m rnou st ední hodnotou vyjad ující hladinu akustického tlaku p i pojezdu, zdvihu a b hu vozíku naprázdno. Hladina akustického tlaku se m í u ucha idi e. Všechny údaje se vztahují na vozíky ve standardním provedení. Všechny hodnoty mohou variovat podle r zných variant vybavení (nap. kabina, plášt ad.). Vibrace ES 570: 0,52 m/s² dle EN Vibra ní zrychlení, p sobící na t lo p i obsluze vozíku, je dle normy lineárn integrované, vážené zrychlení ve vertikále. jiš uje se p i p ejezdu prah konstantní rychlostí. Tyto m ené hodnoty jsou u vozíku zjiš ovány jednorázov a nesmí být zam ovány s hodnotami vibra ního p sobení na lidské t lo dle sm rnice pro provozovatele 2002/44/EHS/Vibrace. K m ení vibra ního p sobení na lidské t lo poskytuje výrobce zvláštní servis, Viz: "M ení vibra ního p sobení na lidské t lo" na stran 131. Všechny údaje se vztahují na vozíky ve standardním provedení. Všechny hodnoty mohou variovat podle r zných variant vybavení (nap. kabina, plášt ad.). Elektromagnetická kompatibilita (EMC) Výrobce potvrzuje spln ní limit pro emise elektromagnetických rušivých vln a pro odolnost proti rušení, spln ní zkoušky vybíjení statické elekt iny dle EN a spln ní zde odkazovaných norem. Veškeré zm ny na elektrických a elektronických ástech za ízení a jejich uspo ádání sm jí být provád ny výhradn na základ písemného svolení výrobce. VAROVÁNÍ! Rušení funkcí léka ských p ístroj v d sledku p sobení neioniza ního zá ení Elektrické vybavení vozík, která produkují neioniza ní zá ení (nap. bezdrátový p enos dat), mohou mít negativní vliv na funkci léka ských p ístroj (kardiostimulátory, sluchadla ad.) používané obsluhou vozíku. Je nutné konzultovat léka e nebo výrobce léka ského p ístroje, zda lze daný p ístroj p i provozu vozíku používat. 23

25 3.6 Provozní podmínky Teplota okolí p i provozu +5 C až +40 C P i trvalém nasazení p i extrémním kolísání teploty nebo kondenzace vlhkosti vzduchu je pro pozemní dopravní prost edky pot eba speciální výbava a osv d ení. 3.7 Požadavky na elektrickou soustavu Výrobce potvrzuje spln ní požadavk na koncepci a výrobu elektrického vybavení vozíku p i dodržení ú elu použití vozíku dle EN 1175 Bezpe nost pozemních dopravních prost edk - požadavky na elektrickou soustavu. 24

26 4 Místa ozna ení a typové štítky Qmax 7000 Kg F= (15400 lbs) 1400 N bar 116 psi Pol. Ozna ení 26 Typový štítek 27 Firemní ozna ení 28 Bezpe nostní pás 29 Tažná síla p ív su 30 Balí ek s ochranou proti korozi (o) 31 Kontrolní známka (o) 32 Výstražný štítek: Nebezpe í pohmožd ní p i jízd vzad 33 Tlak v pneumatikách 34 áv sné body pro manipulaci pomocí je ábu 25

27 4.1 Typový štítek Pol. Ozna ení Pol. Ozna ení 35 Typ 41 Rok výroby 36 Sériové íslo 42 Jmen. tažná síla 5 min v N 37 Jmen. tažná síla 60 min v N 43 Výkon pohonu 38 Nap tí baterie ve V 44 Hmotnost baterie min/max v kg 39 Prázdná hmotnost bez baterie vkg 45 Výrobce 40 Volitelné p íslušenství 46 Logo výrobce Vp ípad dotaz týkajících se vozíku nebo p i objednávkách náhradních díl udávejte sériové íslo (36). ONÁMENÍ Vozík smí být provozován pouze s tažnou silou / hmotností p ív su uvedenou na tažném za ízení. Pokud nejsou na tažném za ízení (standard nebo zvl. p ísl.) uvedeny žádné hodnoty, platí uvedená max. povolená tažná síla vozíku / hmotnost p ív su Viz: "Výkonová specifikace" na stran 20. V p ípad, že jsou tažná za ízení montována provozovatelem, je nutné p izp sobit hodnoty tažné síly / hmotnosti p ív su tažnému za ízení, resp. maximální povolené tažné síle vozíku / hmotnosti p ív su. 26

28 C P eprava a první uvedení do provozu 1 Manipulace pomocí je ábu VAROVÁNÍ! Nebezpe í úrazu v d sledku neodborné manipulace pomocí je ábu Nevhodné zvedací prost edky a jejich neodborné použití m že p i manipulaci pomocí je ábu vést k pádu vozíku. P i zvedání vozíku se vyvarujte jakýchkoli náraz a nekontrolovaných pohyb. V p ípad pot eby vozík zajist te pomocí lan. P epravu vozíku smí provád t pouze osoby, které byly vyškoleny v zacházení se záv snými a zvedacími prost edky. P i manipulaci pomocí je ábu noste prost edky osobní ochrany (nap. ochrannou obuv, výstražnou vestu, ochranné brýle, ochranné rukavice atd.). Nevstupujte pod náklad. Nevstupujte do oblasti nebezpe í, resp. nezdržujte se v ní. Používejte pouze zvedací za ízení s dostate nou nosností (hmotnost vozíku je uvedena na typovém štítku vozíku). Je ábový postroj umíst te na záv sné body a zajist te ho proti sklouznutí. áv sy je ábových postroj používejte pouze v p edepsaném sm ru zatížení. áv sy je ábových lan musí být umíst ny tak, aby se p i zvedání nedotýkaly dalších díl vozíku. Manipulace s vozíkem pomocí je ábu P edpoklady Odstavte a zajist te vozík, Viz: "Bezpe né odstavení vozíku" na stran 66. Pot ebné ná adí a materiál zvedací prost edky je ábový postroj Je ábový postroj umíst te na záv sné body (34). S vozíkem je nyní možné pomocí je ábu manipulovat S vozíky s ochrannou kabinou idi e se smí manipulovat je ábem pouze za pomoci traverzy. 27

29 2 P eprava VAROVÁNÍ! Nekontrolované pohyby b hem p epravy Neodborné zajišt ní vozíku p i p eprav m že vést k vážným nehodám. S vozíkem smí manipulovat pouze proškolený personál. Kvalifikovaný personál musí být vyškolený v zajiš ování nákladu na silni ních vozidlech a v manipulaci s pomocnými prost edky pro zajiš ování nákladu. Pro každý jednotlivý p ípad musí být zvláš stanoveny správné rozm ry a pravidla použití zabezpe ovacích prost edk. P i p eprav na nákladním aut nebo p ív su musí být vozík odborn zajišt n pásy. Nákladní vozidlo, resp. p ív s, musí být vybaveno upínacími oky. Vozík zajist te proti necht nému pohybu podložením klíny. Používejte výhradn zajiš ovací pásy s dostate nou jmenovitou pevností. K zajišt ní manipula ních jednotek (palety, klíny,...) používejte protiskluzové materiály, nap. protiskluzovou rohož. 28

30 47 ajišt ní vozíku p i p eprav P edpoklady Naložte vozík. Vozík je bezpe n odstavený, Viz: "Bezpe né odstavení vozíku" na stran 66. Pot ebné ná adí a materiál ajiš ovací pásy ajiš ovací pásy (47) zav ste na vozík a dostate n je napn te. Nyní lze vozík p epravovat. 29

31 48 ajišt ní vozíku se sklopnou kabinou (o) nebo posuvnou kabinou (o) pro p epravu Pot ebné ná adí a materiál Napínací/upínací pásy Šrouby M10 s okem Vozíkem naje te na p epravní vozidlo. Odstavte a zajist te vozík, Viz: "Bezpe né odstavení vozíku" na stran 66. Do závit st echy kabiny zašroubujte dva šrouby M10 s okem (48). Pro zajišt ní vozíku p etáhn te upínací pás p es vozík oky šroub M10 a dostate n jej utáhn te. Nyní lze vozík p epravovat. VAROVÁNÍ! Nezdvíhejte vozík za oka šroub ani za závity (48). 30

32 3 První uvedení do provozu UPOORN NÍ! S vozidlem pojížd jte pouze s energií z baterií! Usm rn ný st ídavý proud poškozuje elektronické sou ásti vozíku. Kabely k baterii (vle ný kabel) musí být kratší než 6 m a s pr m rem vodi e min. 50 mm². kontrolujte úplnost výbavy. Pop. namontujte baterii, Viz: "Montáž a demontáž baterie" na stran 43 Nabijte baterii, Viz: "Nabíjení baterie" na stran 40 Vozík lze nyní uvést do provozu, Viz: "Uvedení vozíku do provozu" na stran 57 31

33 32

34 D Baterie - údržba, nabíjení, vým na 1 Bezpe nostní pokyny p i zacházení s kyselinovými bateriemi Personál údržby Nabíjení, údržbu a vým nu baterií smí provád t pouze personál vyškolený k tomuto ú elu. P i provád ní prací na baterii je nutné respektovat pokyny uvedené v tomto návodu k obsluze a p edpisy výrobce baterie a nabíjecí stanice baterie. Protipožární opat ení P i zacházení s bateriemi není dovoleno kou it a pracovat s otev eným ohn m. V oblasti vozíku odstaveného k nabíjení baterie se do vzdálenosti min. 2 m nesmí nacházet žádné ho lavé látky ani zdroje jisk ení. Prostor musí být odv tráván. Protipožární prost edky musí být vždy v pohotovosti. UPOORN NÍ! Nebezpe í poleptání v d sledku použití nevhodných hasicích prost edk Vp ípad hašení požáru vodou m že dojít k reakci vody s elektrolytem a následkem toho k poleptání kyselinou. Používejte práškový hasicí p ístroj. Ho ící baterii nikdy nehaste vodou. Údržba baterie Kryt lánk baterie musí být udržován v suchém a istém stavu. Svorky a kabelové koncovky musí být isté, pot ené tenkou vrstvou konzerva ního maziva a pevn utažené. UPOORN NÍ! Nebezpe í požáru v d sledku zkratu Poškozené kabely mohou zp sobit zkrat a potažmo požár baterie. P ed uzav ením víka baterie zajist te, aby nedošlo k poškození kabel baterie. Likvidace baterie Likvidace baterie musí probíhat pouze v souladu s národními p edpisy na ochranu životního prost edí nebo zákony pro likvidaci odpadu. i te se bezpodmíne n pokyny výrobce. 33

35 VAROVÁNÍ! Nebezpe í úrazu a poran ní p i manipulaci s bateriemi Baterie obsahují z ed nou kyselinu, která je jedovatá a má leptavé ú inky. Bezpodmíne n zamezte kontaktu s kyselinou baterie. Likvidaci staré kyseliny provád jte dle p edpis. P i práci s bateriemi jzásadn noste ochranný od v a ochranné brýle. abra te kontaktu pokožky, od vu nebo o í s kyselinou baterie. Dojde-li i p esto ke kontaktu, opláchn te postižená místa dostate ným množstvím isté vody. P i zran ní osob (nap. kontaktu pokožky nebo o í s kyselinou) vyhledejte ihned léka skou pomoc. Vylitá kyselina z baterie se musí ihned neutralizovat dostate ným množstvím vody. Je povoleno používat pouze baterie s uzav enou vanou. Dodržujte zákonná ustanovení. VAROVÁNÍ! Nebezpe í v d sledku použití nevhodných baterií, které nejsou spole ností Jungheinrich pro vozíky schválené Konstrukce, hmotnost a rozm ry baterie mají velký vliv na bezpe nost provozu vozíku, zejména na jeho stabilitu a nosnost. Použití nevhodných baterií, které nejsou spole ností Jungheinrich pro vozíky schválené, m že vést p i rekuperaci ke zhoršení brzdných vlastností vozíku a krom toho i k závažným poruchám elektroniky ízení. Použití baterií, které nejsou spole ností Jungheinrich pro tento vozík schválené, m že ohrozit bezpe nost a zdraví osob! Pro vozík se smí používat pouze baterie schválené spole ností Jungheinrich. Vým na bateriového vybavení je možná pouze se souhlasem spole nosti Jungheinrich. P i vým n, resp. montáži baterie zkontrolujte její pevné usazení v bateriovém prostoru vozíku. Používání baterií, které nejsou schválené výrobcem, je p ísn zakázáno. P ed zahájením prací na baterii musí být vozík odstaven v zajišt né poloze (Viz: "Bezpe né odstavení vozíku" na stran 66). 34

36 2 Typy baterií Dle provedení je vozík vybaven r znými typy baterií. V následující tabulce jsou uvedeny standardní kombinace vždy s údajem kapacity baterie: Typ baterie Kapacita 48 V - PzS standardní 345 Ah 48 V - PzS se zvýšeným výkonem 375 Ah 48 V - PzS suchá 375 Ah Hmotnosti baterií jsou uvedeny na typových štítcích baterií. Baterie, které nemají izolované póly, musí být zakryté protiskluzovou izolací. Použitý typ baterie se musí shodovat s parametrem baterie elektroniky pojezdu. 35

37 3 p ístupn ní baterie UPOORN NÍ! Nebezpe í sev ení P i zavírání víka, resp. krytu se nesmí mezi víkem, resp. krytem a vozíkem nacházet žádné p edm ty. VAROVÁNÍ! Nebezpe í úrazu v d sledku nezajišt ného vozíku Odstavení vozíku ve svahu je nebezpe né a je zásadn zakázáno. Vozík smí být odstaven pouze na rovné ploše. Ve zvláštních p ípadech musí být vozík zajišt n, nap. klíny. NEBEPE Í! Nebezpe í v oblasti plynového válce Nebezpe í ohrožení života v oblasti plynového válce! Na plynovém válci se nesmí provád t žádné práce. Kryty a p ípojky musí být p ed uvedením vozíku do provozu vráceny zp t do normálního stavu p ipravenosti k provozu. 36

38 3.1 Odkrytí baterie P edpoklady Vozík je odstavený ve vodorovné poloze. Vozík je odstavený a zajišt ný, Viz: "Bezpe né odstavení vozíku" na stran 66. Uzáv r víka baterie (15) zatáhn te ve sm ru šipky. Víko baterie (49) otev ete až na doraz. Víko baterie neotevírejte prudce a p i otevírání jej nepoušt jte z ruky, nýbrž ve te jej rukou až k dorazu. Baterie (50) je zp ístupn ná p ístupn ní baterie sklopné kabiny (o) (do 08.11) UPOORN NÍ! Nebezpe í úrazu Kabinu skláp jte dozadu pouze s otev enými dve mi. Víko baterie s kabinou opatrn vyklopte dozadu, dávejte p itom pozor, aby nedošlo k p eklopení. P i otevírání víka baterie s kabinou m že dojít k p eklopení vozíku dozadu. P edpoklady Vozík odstavte ve vodorovné poloze. Odstavte a zajist te vozík, Viz: "Bezpe né odstavení vozíku" na stran 66. ajist te vozík d ev nými špalky proti p eklopení. Otev ete oboje dve e kabiny a vyklopte je dozadu. Uzáv r víka baterie (15) zatáhn te ve sm ru šipky. Víko baterie (49) s kabinou opatrn sklopte dozadu. Baterie (50) je zp ístupn ná. 37

39 3.3 p ístupn ní baterie posuvné kabiny (o) (od 09.11) ONÁMENÍ Nebezpe í vzniku v cných škod v d sledku neodborné obsluhy Dve mi posuvné kabiny pohybujte pomalu, jinak m že u vedení kabiny dojít k rychlému opot ebení. 38

40 P edpoklady Vozík odstavte ve vodorovné poloze. Odstavte a zajist te vozík, Viz: "Bezpe né odstavení vozíku" na stran 66. Otev ete oboje dve e kabiny (54) a vyklopte je dozadu. ONÁMENÍ Další dva kroky mohou být provedeny v sed na seda ce nebo ve stoje. Kabinu p itom mírn zatla te dozadu. abráníte tak op tovné aretaci zajiš ovacích pák. Bo ní zajiš ovací páky (55) zatáhn te ve sm ru šipky. ajiš ovací páky (52) ve te ve sm ru šipky skrz st echu vozíku. Posuvnou kabinu uchopte za rukoje (53) na zadní stran kabiny a pomalu ji táhn te dozadu až na doraz. atáhn te za páku pro nastavení op radla seda ky (51) a seda ku sklopte úpln dop edu. Odkryjte baterii, Viz: "Odkrytí baterie" na stran 37. Baterie (50) je zp ístupn ná. av ení posuvné kabiny P edpoklady Baterie je namontovaná, Viz: "Montáž a demontáž baterie" na stran 43. Posuvnou kabinu uchopte za rukoje na zadní stran a mírn energickým pohybem ji vysu te dop edu. Všechny zajiš ovací páky aretují samostatn. kontrolujte zajiš ovací páku, zda je aretovaná. Op radlo seda ky uve te do p vodní polohy, pop. jej znovu nastavte, Viz: "Nastavení seda ky idi e" na stran 59. Posuvná kabina je zav ená. 39

41 4 Nabíjení baterie VAROVÁNÍ! Nebezpe í exploze v d sledk plyn vznikajících b hem nabíjení P i nabíjení baterie vzniká sm s kyslíku a vodíku (t askavý plyn). Plynování baterie je chemická reakce. Vznikající sm s je vysoce explozívní a nesmí dojít k jejímu vznícení. Odpojování a zapojování nabíjecího kabelu nabíjecí stanice ze zástr ky, resp. do zástr ky baterie se smí provád t výhradn p i vypnuté nabíjecí stanici i vypnutém vozíku. Nabíjecí p ístroj musí odpovídat nap tí a nabíjecí kapacit baterie. P ed nabíjením prohlédn te všechny kabely a konektory, zda nejsou viditeln poškozené. Prostor, ve kterém je baterie nabíjena, musí být dostate n odv tráván. Víko baterie musí být otev ené a povrch lánk baterie musí být p ístupný, aby bylo zaru eno dostate né v trání. P i zacházení s bateriemi není dovoleno kou it a pracovat s otev eným ohn m. V prostoru vozíku odstaveného k nabíjení baterie se do vzdálenosti min. 2 m nesmí nacházet žádné ho lavé látky ani zdroje jisk ení. Musí být p ipraveny prost edky protipožární ochrany. Na baterii se nesmí pokládat žádné kovové p edm ty. Je bezpodmíne n nutné dodržovat bezpe nostní pokyny výrobce baterie a nabíjecí stanice. UPOORN NÍ! Charakteristika nabíjecího p ístroje a elektroniky musí odpovídat použitému typu baterie. 40

42 Nabíjení baterie P edpoklady Vozík odstavte ve vodorovné poloze. p ístupn te baterii, Viz: "p ístupn ní baterie" na stran 36. Odpojte zástr ku baterie. ástr ku baterie (57) vytáhn te z konektoru na vozíku (58). V p ípad pot eby sejm te z baterie izolaci. Nabíjecí kabel nabíjecí stanice propojte se zástr kou baterie (57). apn te nabíjecí p ístroj. Nabíjení se spustí automaticky. Baterie se nabíjí Poz. Ozna ení 15 Pojistka víka baterie 49 Víko baterie 56 ástr ka baterie pro komfortní nabíjení (o) 50 Baterie 57 ástr ka baterie 58 Držák zástr ky baterie 59 Nabíjecí kabel stanice baterie 41

43 Ukon ete nabíjení baterie, obnovte stav provozní pohotovosti. ONÁMENÍ Vp ípad p erušení nabíjení není k dispozici kompletní kapacita baterie. P edpoklady Nabíjení baterie je ukon eno. Vypn te nabíjecí p ístroj. ástr ku baterie vytáhn te z nabíjecího p ístroje. ástr ku baterie spojte s vozíkem. Bezpe n zav ete víko baterie. Vozík je op t p ipravený k provozu. 4.1 Komfortní nabíjení (o) VAROVÁNÍ! Nebezpe í výbuchu Ventilátor musí být b hem nabíjení bezpodmíne n v provozu, aby mohly unikat plyny vznikající b hem nabíjení. Nepoužívejte otev ený ohe ani zdroje elektrického oblouku. Funkci ventilátoru je t eba p ezkoušet p i každém nabíjecím cyklu (nachází se pod seda kou). P edpoklady Vozík odstavte ve vodorovné poloze. Nabíjecí kabel (59) nabíjecí stanice baterie propojte se zástr kou baterie pro komfortní nabíjení. apn te nabíjecí p ístoj, resp. nabíjení se spustí automaticky. Vozík se vypne. Baterie se nabíjí. Pr b h nabíjení je elektricky monitorován. Provoz vozíku se automaticky zablokuje a aktivuje se ventilátor uvnit vozíku pro odv trání baterie. Ukon ení komfortního nabíjení Nabíjecí kabel (59) odpojte od zástr ky pro komfortní nabíjení. Pokud došlo k vypnutí vozíku spušt ním nabíjení, po odpojení nabíjecího kabelu se vozík op t zapne. 42

44 5 Montáž a demontáž baterie VAROVÁNÍ! Nebezpe í poran ní p i demontáži a montáži baterie P i demontáži, resp. montáži baterie m že v d sledku hmotnosti baterie dojít k sev ení, p íp. rozdrzení, v d sledku p sobení kyseliny baterie m že dojít k poleptání. Dbejte pokyn v odst. této kapitoly Bezpe nostní opat ení pro zacházení s elektrolytickými bateriemi. P i demontáži, resp. montáži baterie noste ochrannou obuv. Používejte pouze baterie s izolovanými lánky a izolovanými spojkami pól. Odstavte vozík ve vodorovné poloze, zabráníte tak vyklouznutí baterie. Vým nu baterie provád jte pouze pomocí je ábu s dostate n velkou nosností. Používejte pouze povolená pomocná za ízení na vým nu baterie (stojan na vým nu baterie, vým nná stanice apod.). Dbejte na pevné usazení baterie v bateriovém prostoru vozíku. UPOORN NÍ! Nebezpe í p eklopení P i demontáži baterie dbejte na to, aby se baterie nezachytila za víko baterie, pop. za kabinu (o) a nep evrhla vozík. P i demontáži baterie se sklopnou kabinou (o) zajist te vozík d ev nými špalky proti p eklopení. 5.1 Vyjmutí baterie sm rem nahoru Demontáž baterie P edpoklady Odstavte a zajist te vozík, Viz: "Bezpe né odstavení vozíku" na stran 66. Odkryjte baterii, Viz: "Odkrytí baterie" na stran 37. Pot ebné ná adí a materiál Je áb, resp. vozík je ábový postroj Konektor baterie vytáhn te ze zásuvky vozíku. Kabel baterie uložte do vany baterie tak, aby se p i vytažení baterie nep est ihnul. áv ste je ábový postroj na záv sná oka (46). Postroj je ábu musí p sobit svislým tahem. Háky povoleného postroje nesmí v žádném p ípad spadnout na lánky baterie. Vytáhn te baterii (92) z prostoru baterie sm rem nahoru. Baterie je vymontovaná. 43

45 Montáž baterie P edpoklady Vozík je bezpe n odstavený a zajišt ný, Viz: "Bezpe né odstavení vozíku" na stran 66. Montáž probíhá v opa ném po adí krok ; dbejte p itom na správnou montážní polohu a p ipojení baterie. Kabel baterie uložte na vanu baterie tak, aby se p i vložení baterie neod el. ástr ku baterie spojte se zásuvkou vozíku. UPOORN NÍ! Nebezpe í sev ení P i zavírání víka baterie hrozí nebezpe í sev ení, resp. rozdrcení. Nesahejte mezi víko baterie a rám. Víko baterie uchopte zásadn za rukoje. Opatrn a pomalu zav ete víko baterie. av ete víko baterie. Baterie je namontovaná. Po op tovné montáži prohlédn te všechny kabely a konektory, zda nejsou viditeln poškozené. 44

46 5.2 Bo ní vyjmutí baterie (o) UPOORN NÍ! Nebezpe í sev ení P i demontáži, resp. montáži baterie do strany, resp. ze strany hrozí nebezpe í sev ení. P i montáži, resp. demontáži baterie nesahejte mezi baterii a rám Demontáž baterie P edpoklady Vozík je bezpe n odstavený a zajišt ný, Viz: "Bezpe né odstavení vozíku" na stran 66. Baterie je odkrytá, Viz: "p ístupn ní baterie" na stran 36. ástr ka baterie je odpojená. ástr ku baterie uložte na vanu baterie tak, aby se p i vložení baterie nep e ízla. Pot ebné ná adí a materiál Vým nná stanice baterie / vozík baterie Ru ní vidlicový zdvižný vozík Tahem ve sm ru šipky otev ete zajiš ovací mechanismus (61) dví ek prostoru baterie (60). Otev ete dví ka prostoru baterie (60). Vým nnou stanici baterie / vozík baterie umíst te pomocí ru ního vozíku p ed vanu baterie a zajist te proti samovolnému rozjezdu. Baterii z opa né strany opatrn vysu te z vozíku na vým nnou stanici, resp. vozík baterie. Baterie je vymontovaná. 45

47 Montáž baterie P edpoklady Odstavte a zajist te vozík, Viz: "Bezpe né odstavení vozíku" na stran 66. Montáž probíhá v opa ném po adí krok ; dbejte p itom na správnou montážní polohu a p ipojení baterie. Kabel baterie uložte do vany baterie tak, aby se p i vložení baterie neod el. Konektor baterie spojte se zástr kou vozíku. av ete dví ka prostoru baterie (60). ajiš ovací mechanismus dví ek prostoru baterie (60) se p i zatla ení automaticky zav e. UPOORN NÍ! Nebezpe í sev ení P i zavírání víka baterie hrozí nebezpe í sev ení, resp. rozdrcení. Nesahejte mezi víko baterie a rám. Víko baterie uchopte zásadn za rukoje. Opatrn a pomalu zav ete víko baterie. av ete víko baterie. Baterie je namontovaná. Po op tovné montáži prohlédn te všechny kabely a konektory, zda nejsou viditeln poškozené. UPOORN NÍ! Po montáži baterie se p esv d ete, zda je baterie zajišt ná proti sesmeknutí. av ení posuvné kabiny P edpoklady Baterie je namontovaná, Viz: "Montáž a demontáž baterie" na stran 43. Posuvnou kabinu uchopte za rukoje na zadní stran a mírn energickým pohybem ji vysu te dop edu. Všechny zajiš ovací páky aretují samostatn. kontrolujte zajiš ovací páku, zda je aretovaná. Op radlo seda ky uve te do p vodní polohy, pop. jej znovu nastavte, Viz: "Nastavení seda ky idi e" na stran 59. Posuvná kabina je zav ená. 46

48 E Obsluha 1 Bezpe nostní pokyny pro provoz pozemního dopravního vozíku idi ské oprávn ní Vozík smí ídit jen ti pracovníci, kte í jsou pro jeho obsluhu odpovídajícím zp sobem vyškoleni a kte í provozovateli nebo jeho zplnomocn ným zástupc m prokáží své schopnosti ovládat vozík, jsou jím výslovn pov eni k ízení vozíku, resp. spl ují národní p edpisy. Práva, povinnosti a zásady pro práci obsluhy vozíku idi musí být pou en o svých právech a povinnostech, seznámen s obsluhou vozíku a s obsahem tohoto návodu k obsluze. U vozík provozovaných v režimu ru ní obsluhy musí obsluha nosit bezpe nostní obuv. ákaz používání vozíku nepovolanými osobami Po dobu používání obsluha vozíku zodpovídá za sv ený vozík. Musí zakázat jízdu nebo obsluhu vozíku nepovolaným osobám. Nesmí vozit nebo zvedat další osoby. ávady a nedostatky Poškození a jiné nedostatky na vozíku nebo p ídavném za ízení musí idi ihned hlásit osob provád jící dozor. Vozíky, které nejsou pro provoz dostate n bezpe né (nap. vozíky s ojetými plášti nebo vadnými brzdami), nesmí být používány až do doby jejich ádného opravení. Opravy Bez speciálního vyškolení a povolení nesmí idi na vozíku provád t žádné opravy ani úpravy. V žádném p ípad není dovoleno obcházet nebo m nit nastavení bezpe nostních prvk nebo spína. 47

49 Nebezpe ná oblast VAROVÁNÍ! Nebezpe í úrazu / poran ní v nebezpe né oblasti vozíku Nebezpe ná oblast je oblast, ve které jsou osoby ohroženy pojezdem vozíku i manipulací s b emeny. K nebezpe né oblasti pat í také oblast ohrožená padajícím nákladem. Nepovolané osoby je t eba z nebezpe né oblasti vozíku vykázat. V p ípad ohrožení osob je t eba vydat v as výstražné znamení. Pokud p es požadavek obsluhy vozíku neopustí nepovolané osoby nebezpe nou oblast, musí obsluha ihned vozík uvést do klidového stavu. Bezpe nostní prvky, výstražné štítky a výstražné pokyny Bezpe nostní za ízení, výstražné štítky (Viz: "Místa ozna ení a typové štítky" na stran 25) a výstražné pokyny uvedené v tomto návodu k obsluze je bezpodmíne n nutno respektovat. 48

50 2 Popis indika ních a obslužných prvk

51 Pol. Ovládací a indika ní Funkce prvek 62 Tla ítko - Výstražný t Tla ítko pro výstražný signál signál (houka ka) 6 Ukazatel sm ru jízdy (blika ) t Ukazuje zvolený sm r jízdy vlevo / vpravo 5 Volant t ízení vozíku 4 Spína pojezdu t ízení sm ru a rychlosti pojezdu 2 Spína reflektoru t 3-stup ový spína : Vypnuto / parkovací sv tla / potkávací sv tla 3 Obslužná a indika ní jednotka t Ukazuje nejd ležit jší jízdní a varovné ukazatele, upozorn ní na nesprávnou obsluhu a servisní informace, stav nabití baterie a po et motohodin. 1 Spínací sk í ka s klí em t Aktivace vozíku zapnutím ídicího nap tí Po vytažení klí ku je vozík zajišt n proti zapnutí nepovolanou osobou Kódový zámek CanCode o Nahrazuje spínací sk í ku Aktivace vozíku zadáním p íslušného kódu Volba programu pojezdu. Nastavení kódu P ístupový modul ISM o Nahrazuje spínací sk í ku Aktivace vozíku prost ednictvím karty, resp. transpondéru Indikace stavu provozní pohotovosti Evidence provozních dat Vým na dat pomocí karty, resp. transpondéru 63 Brzdový pedál t Brzd ní vozíku 64 Pedál pojezdu t Pojezd vozíku Rychlost pojezdu je regulována plynule. 8 Hlavní vypína t P erušuje spojení s baterií Všechny elektrické funkce jsou odpojeny a vozík se zabrzdí 19 Tla ítko pro ru ní vedení vozíku - hlavní vypína 20 Tla ítko pro ru ní vedení vozíku dop edu 21 Tla ítko pro ru ní vedení vozíku dozadu o o o P erušuje v režimu ru ního vedení vozíku spojení s baterií Všechny elektrické funkce jsou odpojeny a vozík se zabrzdí Spustí pojezd s ru ní obsluhou sm rem dop edu (V) (pomalý pojezd) Spustí pojezd s ru ní obsluhou sm rem dozadu (R) (pomalý pojezd). 50

52 Pol. Ovládací a indika ní prvek 65 Spína vyh ívání seda ky idi e t = sériové vybavení o Funkce apínání a vypínání vyh ívání seda ky o = dopl kové vybavení

53 2.1 Obslužná a indika ní jednotka (displej) Popis Displej je uživatelským rozhraním vozíku. Slouží jako indika ní a obslužná jednotka pro obsluhu. Pomocí ty tla ítek s krátkým zdvihem (81, 82, 83, 84) lze provést nastavení vozíku. LED diody indika ních polí (66, 67,75, 80) mohou indikovat 3 stavy: svítí, bliká nebo nesvítí. Displej poskytuje informace o provozních datech, stavu nabití baterie, po tu motohodin a chybách. Výstražná hlášení jsou na displeji indikována grafickými symboly Poz. Ozna ení Funkce 66 Ukazatel sm ru jízdy (blika ) 67 Indikace pomalého pojezdu Indikace zvoleného sm ru jízdy doleva / doprava elený symbol svítí, je-li nastaven pomalý pojezd. Rychlost pojezdu je omezena. 68 Ukazatel sm ru jízdy vp ed / vzad 69 Ukazatel asu / motohodin / zbývající doby chodu Indikace zvoleného sm ru jízdy vp ed / vzad Indikace asu ve formátu hodiny: minuty Indikace zbývající doby chodu se zabudovanou baterií ve formátu hodiny: minuty 52

54 Poz. Ozna ení Funkce 70 Ukazatel stavu vybití baterie v % obrazuje zbývající využitelnou kapacitu baterie. Indikace 0 % = baterie vybitá z 80% Indikace 10 %, bliká výstražný symbol 71 Indikátor vybití Indikace stavu nabití baterie 72 Sloupcový ukazatel jízdního profilu obrazuje zvolený jízdní profil 73 Indikace ísla profilu 74 Indikace rychlosti a chyb 75 Indikace spína e seda ky Indikace ísla zvoleného programu pojezdu obrazuje rychlost, varovná a chybová hlášení jako text (14-ti segmentové zobrazení) a informa ní hlášení. Spína seda ky není sepnutý Vozík je p ipravený k provozu, seda ka idi e však není obsazená 76 Indikace p eh átí ervený symbol svítí p i p eh átí motoru nebo elektroniky. 77 Indikace výstražného symbolu ervený symbol svítí p i výskytu poruchy. bliká p i poklesu kapacity baterie pod 10 %. 78 Indikace parkovací brzdy ervený symbol svítí, je-li parkovací brzda zabrzd na. 79 Indikace zna ky stop 80 Indikace servisního režimu 81 Tla ítko Pomalý pojezd ervený symbol svítí p i výskytu poruchy, nap. v p ípad p íliš nízké hladiny brzdové kapaliny. Žlutý symbol maticového klí e: servisní režim je aktivní bliká, pokud uplynul servisní interval. Omezení rychlosti pojezdu, max. 6 km/h (lze nastavit) 82 Spínací tla ítko výstražných blika 83 Tla ítko shift / p epínací tla ítko Varovný blika zap / vyp Tla ítka k p epínání indikace provozních hodin na as a p ístup k servisnímu režimu 84 Tla ítko profilu / tla ítko volby programu Tla ítka pro volbu vybraného programu pojezdu 53

55 2.2 Nastavení asu m na režimu indikace as / indikace zbývající doby chodu K p epnutí do režimu indikace stiskn te na cca 3 s tla ítko Shift (83). obrazí se as / indikace zbývající doby chodu. Nastavení asu (69) P idržte tla ítko Shift (83) po dobu 8 s, dokud se nezobrazí menu Nastavení asu. Pomocí tla ítek Up (81) a Down (82) nastavte hodiny. Hodnotu potvr te tla ítkem Shift (83). Pomocí tla ítek Up (81) a Down (82) nastavte minuty. Do normálního provozního režimu se vrátíte stisknutím tla ítka Shift (83) nebo tla ítka profilu (84). as je nastaven. m na formátu asu K provedení zm ny indikace formátu asu z 12 h am/pm na 24 h (83) stiskn te na cca 11 s tla ítko Shift. Formát indikace asu je zm n n. 54

56 2.3 Indikátor stavu vybití baterie Stav nabití baterie je zobrazován prost ednictvím symbolu baterie (70) na displeji vozíku. Je-li baterie vybitá až do povoleného stavu vybití, je symbol baterie (70) zobrazen jako prázdný. Sériové nastavení indikátoru stavu nabití baterie (71) odpovídá standardním bateriím. P i použití bezúdržbových nebo speciálních baterií musí indikátor a body odpojení hlída e nabití baterie znovu nastavit autorizovaný odborný personál. Pokud není toto nastavení provedeno, m že dojít k poškození baterie v d sledku hlubokého vybití. ONÁMENÍ Poškození baterie v d sledku hloubkového vybití V d sledku samovolného vybíjení baterie m že dojít k hloubkovému vybití. Hloubkové vybití zkracuje životnost baterie. Baterii nabíjejte minimáln každé 2 m síce. Nabíjení baterie Viz: "Nabíjení baterie" na stran Hlída stavu vybití baterie Vp ípad podkro ení zbytkové kapacity baterie je rychlost pojezdu omezena na polovinu nastavené hodnoty. obrazí se p íslušná indikace (70). Plná rychlost je aktivována teprve tehdy, když je p ipojená baterie nabitá minimáln na 70 %. 2.5 Indikace zbývající doby chodu Indikace zbývající doby chodu (69) ukazuje dobu zbývající do poklesu stavu nabití baterie na zbytkovou kapacitu. obrazení zbývající doby chodu Tla ítko Shift (83) držte stisknuté po dobu 3 s. Denní as (69) p epíná na zbývající dobu chodu; zobrazí se symbol Indikace zbývající doby chodu (56). obrazí se zbývající doba chodu. 55

57 2.6 Po itadlo motohodin Provozní hodiny se po ítají, pokud je vozík zapnutý a spína seda ky zav ený. 2.7 Po itadlo provozních hodin v režimu ru ní obsluhy Vozík uve te do stavu provozní pohotovosti Viz: "Obnovení provozní pohotovosti" na stran 65 nebo Viz: "Klávesnice (CanCode) (o)" na stran 86. Provozní hodiny se po ítají, pokud je vozík ve stavu provozní pohotovosti a je aktivovaný jeden z t chto obslužných prvk : Tla ítko Režim ru ní obsluhy - sm r pohonu, Viz: "Režim ru ní obsluhy (o)" na stran 74. Tla ítko Režim ru ní obsluhy - sm r nákladu, Viz: "Režim ru ní obsluhy (o)" na stran Programy pojezdu Stisknutím tla ítka (84) lze zvolit jeden ze t í program pojezdu. Aktivovaný program je indikován íslem profilu (73). Programy pojezdu se liší rychlostí pojezdu, silou zrychlení a brzd ní. Nastavení z výroby: Program 1: klidný provoz Program 2: normální provoz Program 3: výkonný provoz (p edvoleno p i uvedení do provozu) Programy pojezdu je možno individuáln p izp sobit zp sobu používání vozíku. 56

58 3 Uvedení vozíku do provozu 3.1 Kontroly a innosti provád né každý den p ed uvedením vozíku do provozu VAROVÁNÍ! Poškození nebo jiné nedostatky na vozíku nebo p ídavném za ízení (zvláštní výbava) mohou vést ke zran ní osob. Pokud jsou p i níže uvedených kontrolách zjišt na poškození nebo jiné nedostatky na vozíku nebo p ídavném za ízení (zvláštní výbava), nesmí být vozík do doby jeho uvedení do ádného stavu používán. jišt né nedostatky musí být ihned nahlášeny nad ízené osob. Vadný vozík je nutné ozna it a odstavit. Vozík je možné op t uvést do provozu až po lokalizaci a odstran ní závady. Provád ní kontroly každý den p ed uvedením vozíku do provozu. Prohlédnout celý vozík zvn jšku a p esv d it se, zda není poškozený a zda z n j neunikají provozní kapaliny. Poškozené hadice musí být bezpodmíne n vym n ny. kontrolovat upevn ní a p ípadné poškození upevn ní baterie a kabelových p ípojek. kontrolovat spolehlivé zasunutí konektoru baterie. kontrolujte baterii, zda není poškozená. kontrolujte kompletnost a itelnost štítk a ozna ení (Viz: "Místa ozna ení a typové štítky" na stran 25). 57

59 3.2 Vstup a výstup P i nastupování a vystupování se držte volantu (5) nebo madla (o) (85). Nastupujte do vozíku a vystupujte z n j p es stupa ku UPOORN NÍ! P i vstupu, resp. výstupu do/z vozíku nesešlapujte pedál pojezdu. 3.3 Vstup a výstup do/ze sklopné a posuvné kabiny (o) Otev ete dve e kabiny (54) (o). Vn : Klí em otev ete dve e a zatáhn te je za rukoje (86). Uvnit : Vytáhn te pojistku dve í. P i nastupování a vystupování se držte volantu nebo madla (85). Nastupujte do vozíku a vystupujte z n j p es stupa ku UPOORN NÍ! P i vstupu, resp. výstupu do/z vozíku nesešlapujte pedál pojezdu. 58

60 3.4 P íprava místa idi e Seda ku idi e, sloupek ízení, pop. loketní op rku nastavte p ed za átkem jízdy tak, aby byly všechny obslužné prvky ovladatelné bezpe n a bez vynaložení námahy Nastavení seda ky idi e p sob nastavení seda ky odpovídá sériovému standardnímu provedení vozíku. Pro odlišná provedení použijte popis nastavení od výrobce. P i nastavování seda ky dbejte na to, aby byly všechny ovládací prvky dob e p ístupné. UPOORN NÍ! Nebezpe í sev ení p i nastavování seda ky idi e P i nastavování seda ky idi e nesahejte mezi seda ku a st nu rámu, resp. ochrannou st echu idi e. Nastavení hmotnosti idi e ONÁMENÍ Aby bylo dosaženo optimálního odpružení seda ky, je t eba seda ku idi e nastavit na danou hmotnost idi e. Hmotnost idi e nastavte p i nezatížené seda ce. Rozsah nastavení tlumení seda ky: Kg. atáhn te za páku pro nastavení hmotnosti (88) ve sm ru šipky až na doraz a zp t. Hmotnost se nastaví na minimální hodnotu atáhn te za páku pro nastavení hmotnosti (88) ve sm ru šipky tak, abyste na škále dosáhli požadované hmotnosti. Uve te páku (88) do výchozí polohy. Hmotnost idi e je nastavena. Nastavení op radla seda ky Usedn te na seda ku idi e. P itažením páky (51) nastavte op radlo seda ky. Nastavte sklon op radla. Páku (51) op t uvoln te. Op radlo aretuje. Op radlo je nastavené. 59

61 Nastavení polohy seda ky UPOORN NÍ! Nebezpe í poran ní v d sledku nezajišt né seda ky Nezajišt ná seda ka se m že b hem jízdy vysmeknout z vedení a tím dojít k nehod. Seda ka musí aretovat. m na nastavení seda ky se nesmí provád t za jízdy. Usedn te na seda ku idi e. atáhn te za zajiš ovací páku aretace seda ky (89) ve sm ru šipky sm rem nahoru. Posouváním seda ky dop edu a dozadu uve te seda ku do správné polohy. Aretujte zajiš ovací páku aretace seda ky (89). Poloha seda ky je nastavena. apínání a vypínání vytáp ní seda ky Stiskn te spína vytáp ní seda ky (65). Spína poloha 1 = vytáp ní seda ky je zapnuté. Spína poloha 0 = vytáp ní seda ky je vypnuté. 60

62 3.4.2 Nastavení komfortní seda ky idi e (o) UPOORN NÍ! Nebezpe í sev ení p i nastavování seda ky idi e P i nastavování seda ky idi e nesahejte mezi seda ku a st nu rámu, resp. ochrannou st echu idi e. Nastavení hmotnosti idi e ONÁMENÍ Aby bylo dosaženo optimálního odpružení seda ky, je t eba seda ku idi e nastavit na danou hmotnost idi e. Hmotnost idi e nastavujte p i zatížené seda ce Páku pro nastavení hmotnosti (88) vychylte ve sm ru šipky až na doraz. Pro zvýšení nastavené hmotnosti idi e pohybujte pákou (88) nahoru a dol Pro snížení nastavené hmotnosti idi e pohybujte pákou (88) nahoru a dol. Nastavení hmotnosti idi e je správné, pokud se šipka nachází ve st edu okénka (90). Dosažení maximální, resp. minimální hmotnosti je indikováno znatelným pohybem páky naprázdno. Po nastavení hmotnosti páku (88) zaklopte zp t až na doraz. Hmotnost idi e je nastavena. Nastavení op radla seda ky Usedn te na seda ku idi e. P itažením páky (51) nastavte op radlo seda ky. Nastavte sklon op radla. Páku (51) op t uvoln te. Op radlo aretuje. Op radlo je nastavené. Nastavení polohy seda ky UPOORN NÍ! Nebezpe í poran ní v d sledku nezajišt né seda ky Nezajišt ná seda ka se m že b hem jízdy vysmeknout z vedení a tím dojít k nehod. Seda ka musí aretovat. m na nastavení seda ky se nesmí provád t za jízdy. 61
