1 Regulace topení na portálu topeni.flea.cz Zpracoval: Ing. Adam Sluka Mob.: Dne:

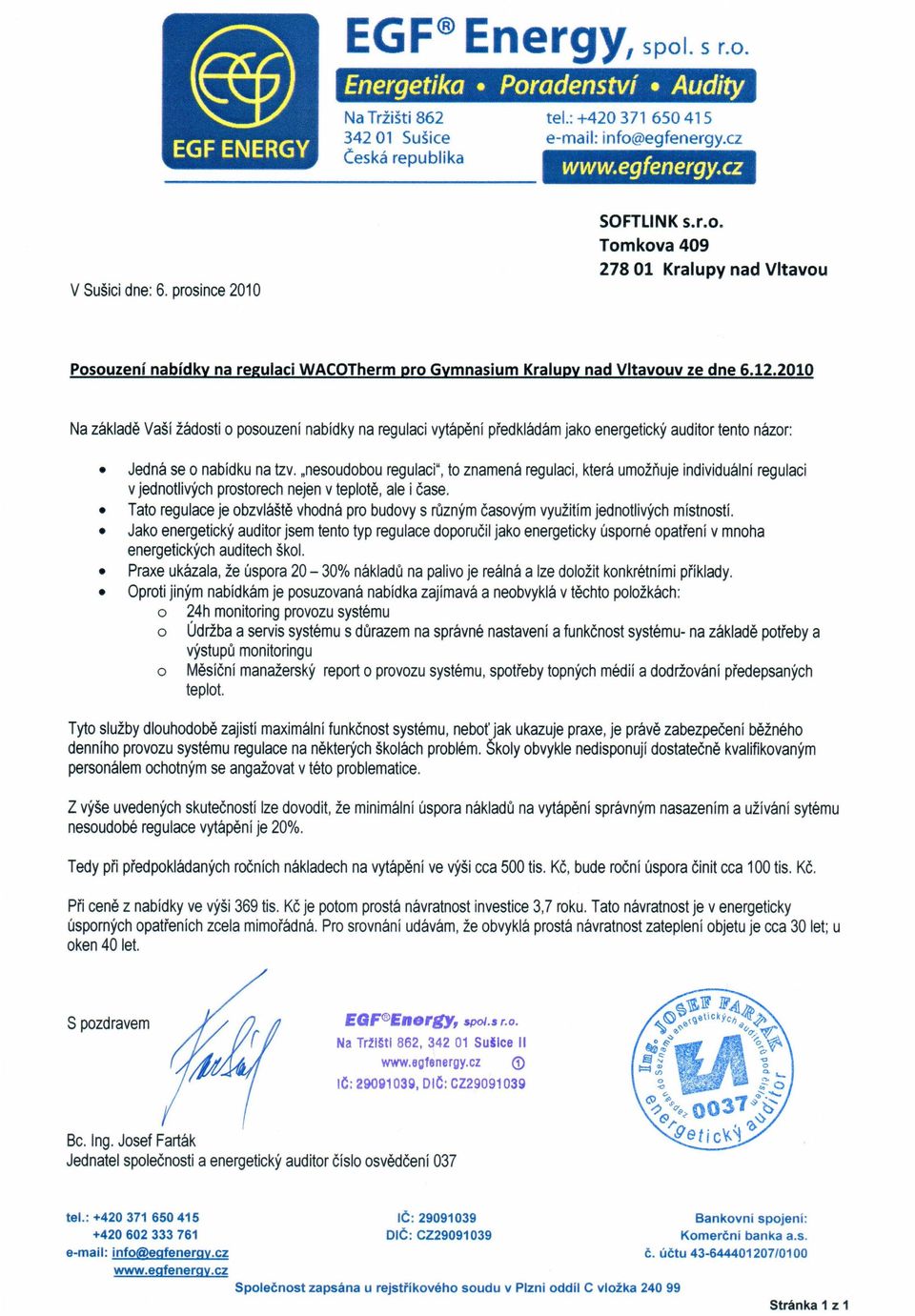

2 Obsah Obsah... 2 Úvod... 3 Základní řešení... 4 Aplikace Flea Topení... 5 Přínosy systému zónové regulace... 7 Závěr... 8 Vybrané reference na regulaci topení... 9 Příloha I. Energetický audit pro posouzení nesoudobé regulace

3 Úvod Cílem projektu je výrazně snížit náklady na vytápění budov, zařídit tepelnou pohodu v jednotlivých místnostech po celý rok, monitorovat celý topný systém a možnost řídit soustavu vzdáleně pomocí webového rozhranní. 3

4 Základní řešení Ke každému radiátoru je umístěn elektromechanický ventil, který umožní jednotlivé radiátory elektronicky otevírat a zavírat podle aktuální potřeby. Do každé místnosti je současně umístěn digitální teploměr. Toto umožní systému řídit teploty v každé místnosti nezávisle na sobě. Bude tedy možné vytápět na pokojovou teplotu pouze místnost, která je právě využívána. Ostatní místnosti zůstanou na útlumové teplotě. Toto představuje zásadní úsporu při vytápění. V objektu bude umístěna řídící jednotka, která bude systém řídit a komunikovat se serverem, na kterém bude umístěna webová prezentace systému. Nastavování a monitorování systému je provedeno pomocí webového rozhraní. Toto umožňuje dohled na objekty z kteréhokoliv počítače připojeného k internetu. Pro jednotlivé osoby užívající prostory budou vytvořeny uživatelské účty, pomocí kterých se budou přihlašovat do systému. Každému uživateli budou nastaveny přístupové práva pro jednotlivé části objektu. Správce budovy bude mít možnost řízení celého objektu. Celý systém je stavebnicový, což umožňuje kdykoliv regulaci rozšířit o další moduly v jednotlivých částech objektu. Regulaci v jednotlivých částech budovy je možné provést po etapách. 4

5 Aplikace Flea Topení Aplikace Flea Topení se z uživatelského pohledu nastavuje jako klasický termostat. V každé místnosti je nastavena požadovaná teplota. Systém místnost již sám reguluje na požadovanou teplotu. Aktuální a požadovaná teplota jsou zobrazeny v aplikaci. Teplotu lze nastavit zvýšením nebo snížením požadované teploty. Další možností je přepnutí profilu. Přepínání požadované teploty se děje automaticky, uživatel se tedy nemusí obávat, že na něco zapomněl. Zobrazení jednotlivých místností: Aplikace umožňuje nastavení časového plánu pro každou místnost zvlášť. Je tedy možné nastavit ve stejný čas jinou teplotu pro různé místnosti. Systém automaticky nastavuje požadovanou teplotu podle časového plánu dané místnosti. Časový plán je možné nastavit jako pracovní dny a volno nebo přímo jednotlivé dny a svátek. Tyto časové plány je možné uložit jako profil. Tyto profily lze pak jednoduše přepínat. Uživatel si tedy může uložit např. profil Léto kdy je topení vypnuté, Dovolená kdy jsou teploty v místnostech sníženy, Běžný režim a podobně. Každému profilu si uživatele přiřadí barvu vystihující tento profil. Nastavené časové plány místnosti: 5

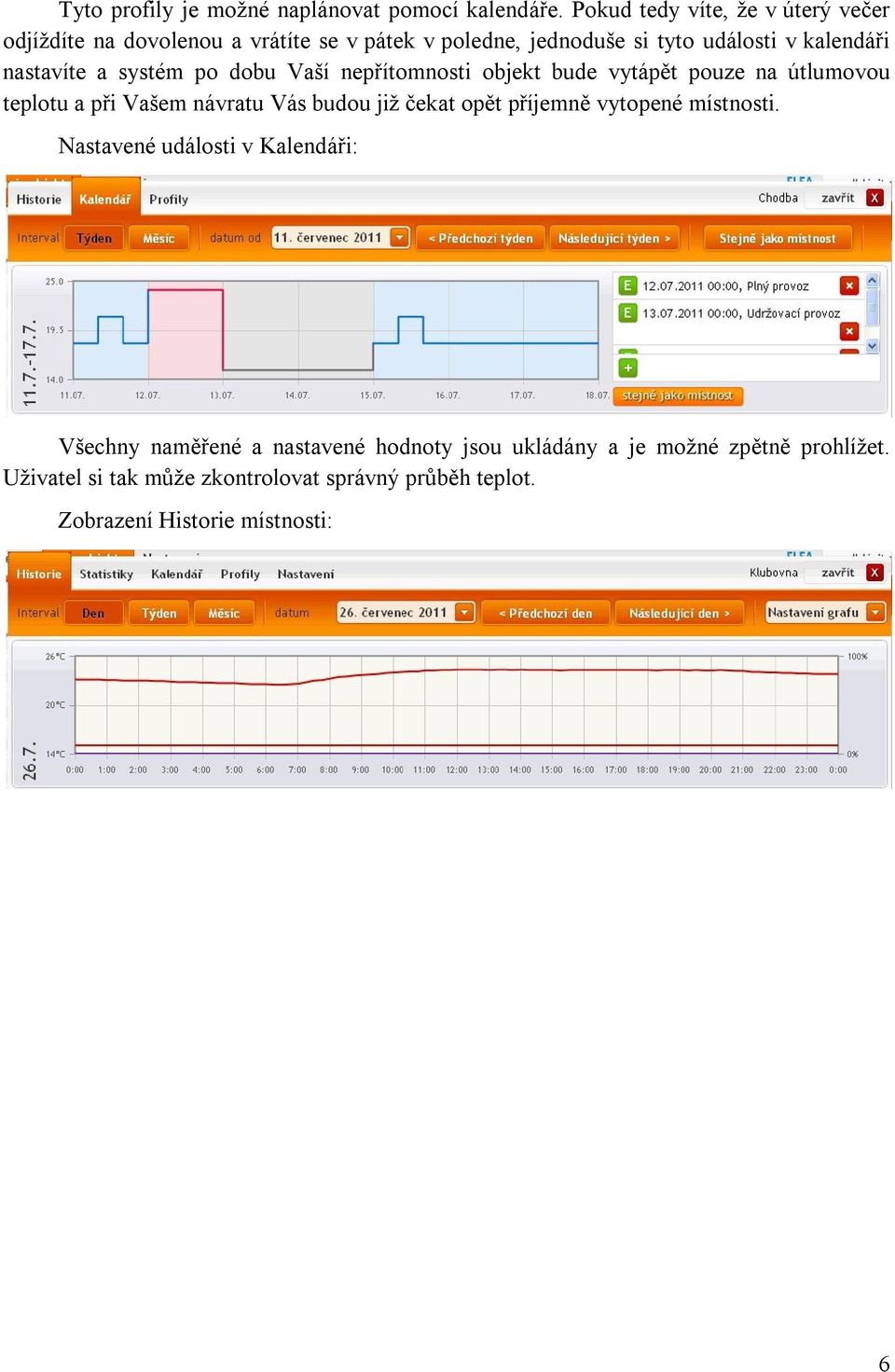

6 Tyto profily je možné naplánovat pomocí kalendáře. Pokud tedy víte, že v úterý večer odjíždíte na dovolenou a vrátíte se v pátek v poledne, jednoduše si tyto události v kalendáři nastavíte a systém po dobu Vaší nepřítomnosti objekt bude vytápět pouze na útlumovou teplotu a při Vašem návratu Vás budou již čekat opět příjemně vytopené místnosti. Nastavené události v Kalendáři: Všechny naměřené a nastavené hodnoty jsou ukládány a je možné zpětně prohlížet. Uživatel si tak může zkontrolovat správný průběh teplot. Zobrazení Historie místnosti: 6

7 Přínosy systému zónové regulace Při zvýšení teploty v místnosti se automaticky přestává vytápět a nikdo není nucen otvírat okna a regulovat teplotu. Lze nastavit teplotu v každé místnosti zvlášť dle provozu. Při nutnosti přitopit v jedné místnosti není třeba topit v celém komplexu budov jako nyní (např.: večerní program ve společenské místnosti atd.). Do systému je možné se připojit z každého PC připojeného na lokální síť nebo internet. Lze zkontrolovat, jak se v jednotlivých místnostech topilo (jak za den, tak v jiném časovém úseku) Systém přinese zásadní úspory na vytápění, šetřeme každý stupeň tepla. Teplotní senzory v každé místnosti zaručí dodržení teplotních limitů ve všech místnostech. Systém je přehledný a lze regulovat každou místnost zvlášť. Velmi rychlá návratnost investice. 7

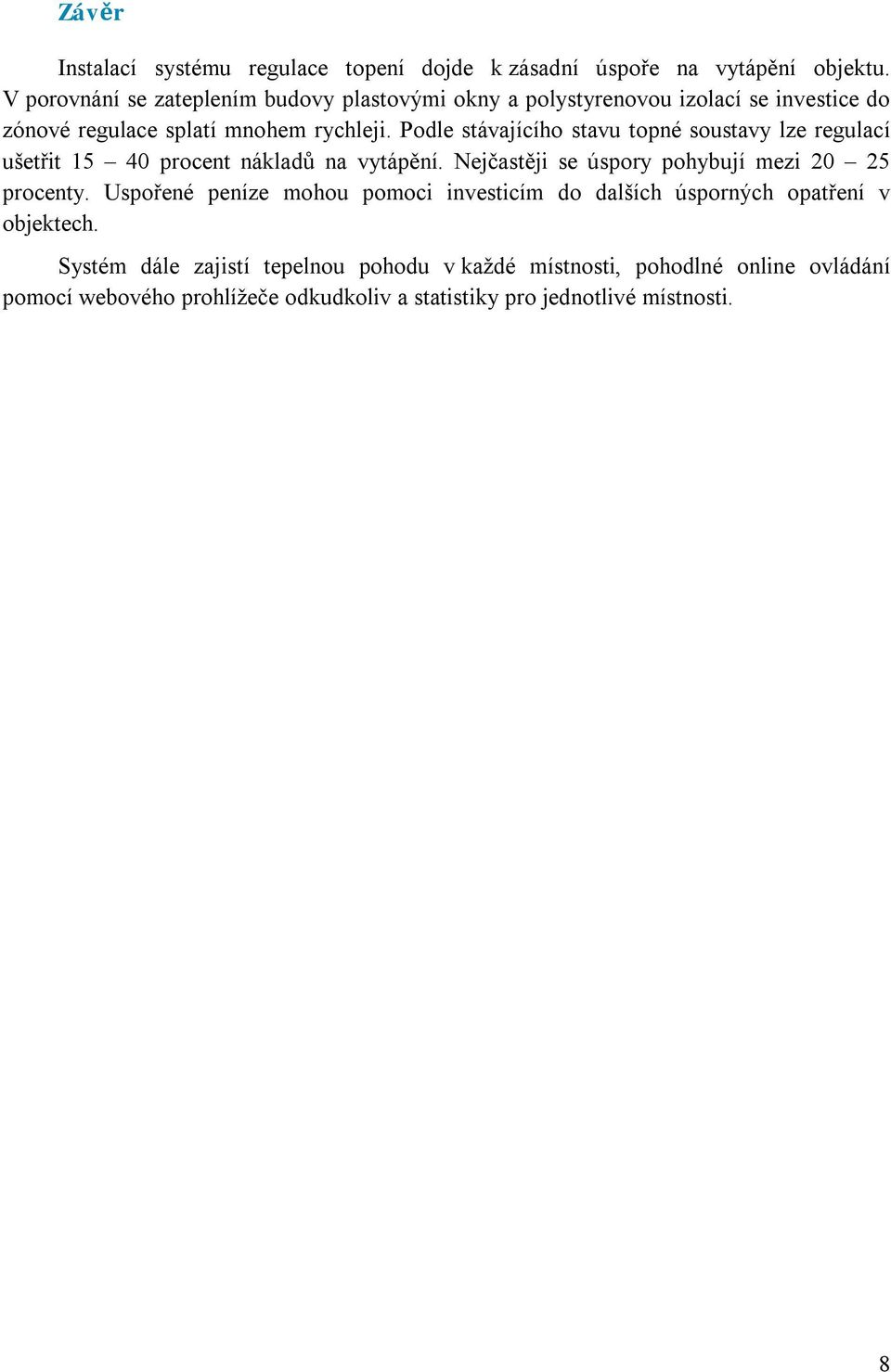

8 Závěr Instalací systému regulace topení dojde k zásadní úspoře na vytápění objektu. V porovnání se zateplením budovy plastovými okny a polystyrenovou izolací se investice do zónové regulace splatí mnohem rychleji. Podle stávajícího stavu topné soustavy lze regulací ušetřit procent nákladů na vytápění. Nejčastěji se úspory pohybují mezi procenty. Uspořené peníze mohou pomoci investicím do dalších úsporných opatření v objektech. Systém dále zajistí tepelnou pohodu v každé místnosti, pohodlné online ovládání pomocí webového prohlížeče odkudkoliv a statistiky pro jednotlivé místnosti. 8

9 Vybrané reference na regulaci topení Dr. Popov s.r.o Provoz výroby mastí v Tachově - Regulace vytápění v celém objektu realizace srpen Řízení elektrických kotlů realizace říjen 2010 Poliklinika Tachov Regulace vytápění v části objektu realizace září V roce 2011 se předpokládá rozšíření regulace na celý objekt Rodinný dům v Pavlovicích - Řízení a regulace podlahového vytápění a elektrický přímotopů realizace březen 2009 Rodinný dům v Tachově - Řízení a regulace podlahového vytápění realizace prosinec 2010 Objekty Komunitních Aktivit Tachovska - Řízení a regulace vytápění objektů, řízení plynových kotlů a krbových vložek realizace červen 2011 Vaše řešení jak ušetřit. 9
