1 Frézování. Frézování patří k nejběžnějšímu způsobu třískového obrábění, kde hlavní řezný pohyb (otáčivý) koná nástroj a vedlejší pohyby (posuv nebo přísuv) koná obrobek. Stroj pro frézování je frézka, nástroj pro frézování je fréza. Rozeznáváme dva základní druhy frézovaní: - obvodem válcové frézy - čelem čelní frézy Frézování válcovou frézou - osa frézy je rovnoběžná s obráběnou plochou, při frézování je frézka nerovnoměrně zatěžována, dochází k vibracím, povrch je vlnitý. 1

2 Frézování čelní frézou osa frézy je kolmá k obráběné ploše, zatížení frézky je rovnoměrné, vyšší kvalita povrchu i větší řezná rychlost, toto obráběním doporučuje na rovinné plochy. Při frézování válcovou frézou lze použít: - frézování sousledné - frézování nesousledné Frézování nesousledné fréza se otáčí proti posuvu, výhodou je klidný záběr frézy, povrch má stopy po obrábění. Frézování sousledné posuv i řezný pohyb mají stejný směr, výhodou je menší namáhání břitů, povrch je hladší, nevýhodou jsou silné rázy při záběru břitů (lze odstranit použitím fréz se šikmými břity). Nástroje na frézování- frézy se vyrábějí z nástrojové oceli nebo mívají břity ze slinutých karbidů (SK). Tvary a velikost nejpoužívanějších fréz jsou normalizované. Zvláštní skupinou fréz jsou frézovací hlavy. 2

3 Frézovací hlava s vyměnitelnými plátky z SK Frézovací hlava s vyměnitelnými noži Stroje na frézování-frézky dělíme podle konstrukce na- konzolové, stolové, rovinné a speciální podle polohy vřetene na- vodorovné a svislé Frézka konzolová vodorovná 1= stojan 2= dlouhý upínací trn 3= hlavní elektromotor, převodová skříň, vřeteník 4= konzola (svislý posuv) 5= opěrné posuvné rameno 6= příčné saně (podélný a příčný posuv) Frézka konzolová svislá Frézka konzolová univerzální 3

4 Na univerzální frézky lze připevnit výměnný vřeteník a pracuje jako svislá frézka. Frézka rovinná (horizontka), pro obrábění velkých výrobků. Upínání nástrojů. Upnutí frézy musí být spolehlivé a pevné. Upínají se přímo do vřetene nebo prostřednictvím frézovacích trnů, upínacích pouzder, redukčních kuželů a spojek. Nástrčné frézy válcové, kotoučové a čelní válcové se upínají na dlouhé frézovací trny (obr. a). Na krátké trny (obr. b) upínáme čelní frézy a frézovací hlavy. Do sklíčidel s kleštinou (obr. c) upínáme stopkové frézy. 4

5 Krátký trn Upínací sklíčidlo a kleštiny Upínání obrobků. Obrobek musí být upnut pevně, aby se při frézování neuvolnil a nepoškodil frézu. Menší obrobky se upínají do svěráků různých typů: Strojní svěrák pevný- upínání hranolů Strojní svěrák otočný-frézování hranolů pod úhlem 5

6 Strojní svěrák otočný a sklopný - frézování pod úhlem a frézování šikmých ploch Strojní svěrák prismatickýupínání obrobků kruhového tvaru Větší obrobky. Upínají se přímo na stůl frézky přípravky a upínkami v místech, kde nebude obrobek frézován. Základní práce na frézce. Frézováním obrábíme rovinné i tvarové plochy, drážky, ozubená kola a závity. 6

7 Frézování rovinných ploch. Provádíme válcovými nebo čelními válcovými frézami, větší plochy pak frézovacími hlavami. Frézování drážek. K frézování drážek používáme kotoučové nebo stopkové frézy. Podle tvaru rozdělujeme drážky na a) pravoúhlé tvaru U nebo T b) tvarové radiusové c) úhlové souměrné, nesouměrné a rybinové Nejčastěji frézovanými drážkami jsou pravoúhlé, rybinové a tvaru T. 7

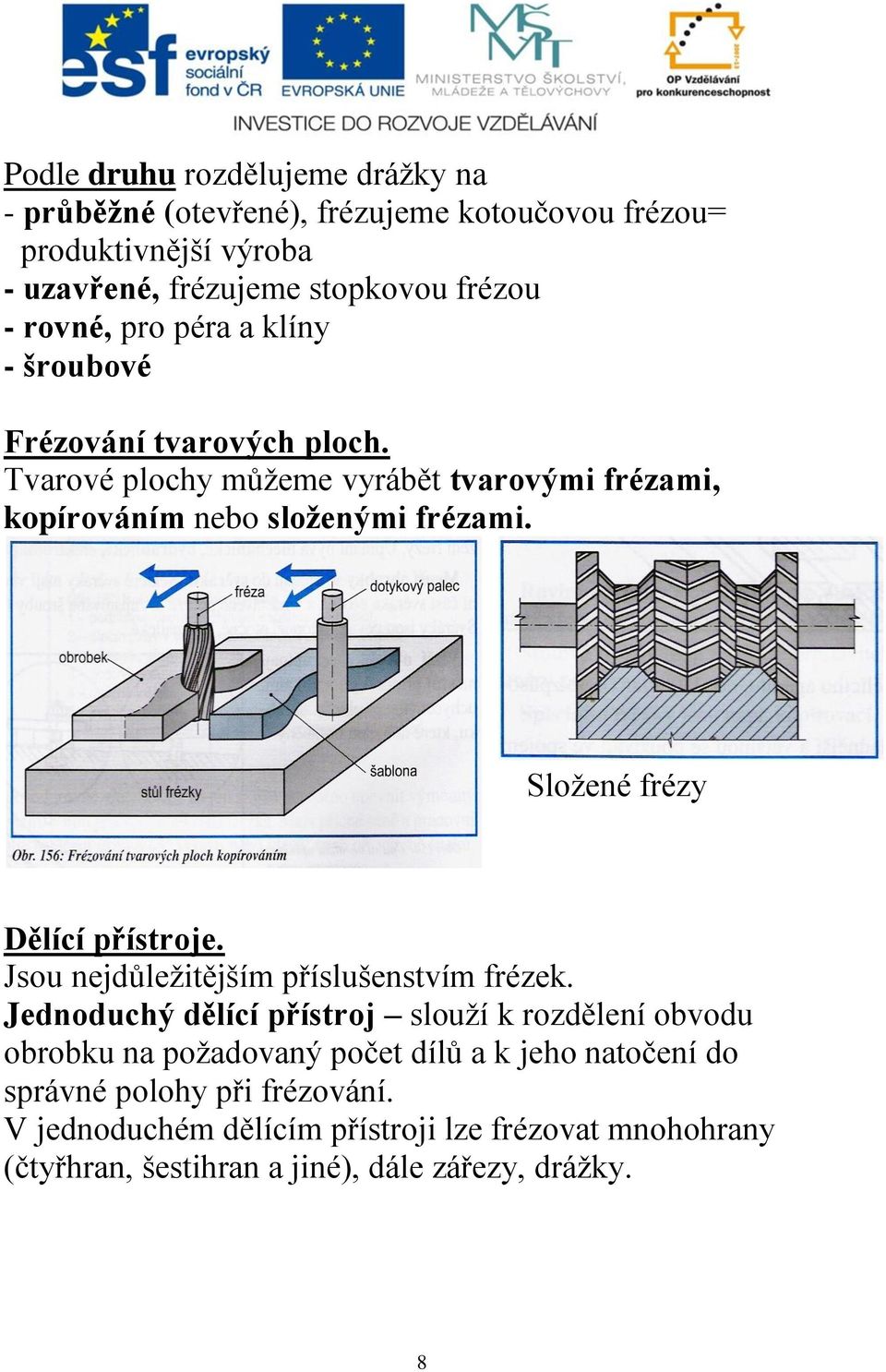

8 Podle druhu rozdělujeme drážky na - průběžné (otevřené), frézujeme kotoučovou frézou= produktivnější výroba - uzavřené, frézujeme stopkovou frézou - rovné, pro péra a klíny - šroubové Frézování tvarových ploch. Tvarové plochy můžeme vyrábět tvarovými frézami, kopírováním nebo složenými frézami. Složené frézy Dělící přístroje. Jsou nejdůležitějším příslušenstvím frézek. Jednoduchý dělící přístroj slouží k rozdělení obvodu obrobku na požadovaný počet dílů a k jeho natočení do správné polohy při frézování. V jednoduchém dělícím přístroji lze frézovat mnohohrany (čtyřhran, šestihran a jiné), dále zářezy, drážky. 8

9 FIALOVÁ, D., GRADEK, V. Zámečnické práce a údržba, Technologie 3. díl, Praha: Parta, 2007, obr. 158 Dělící přístroj univerzální - lze spojit s pohonem stolu frézky a umožňuje frézování ozubených kol, šroubovitých drážek a frézování pod úhlem. 9

10 Kontrolní otázky. 1. Co je frézování? 2. Jaké jsou základní způsoby frézování? 3. Jaké způsoby frézování lze provádět válcovou frézou, jaké jsou výhody a nevýhody? 4. Z jakých materiálů se vyrábí nástroje na frézování? 5. Jak upínáme obrobky při frézování? 6. Jaké znáš druhy frézek? 7. Jaké znáš druhy strojních svěráků? 8. Jaké jsou základní práce na frézce? 9. Jaké nástroje používáme k frézování drážek? 10. K čemu slouží dělící přístroje? Použité zdroje. FIALOVÁ, D., GRADEK, V. Zámečnické práce a údržba, Technologie 1. díl, Praha: Parta, CZ454CZ456&prmd=imvns&source=lnms&tbm=isch&ei=REFgThttp://
