1 Paré: MONTEF s.r.o. Znojemská 839/ Jihlava tel.: info@montef.cz Město Libavá, Stará Voda - Stavební úpravy v kostele sv. Anny a Jakuba Většího STAVEBNĚ KONSTRUKČNÍ ČÁST Oprava římsy kostela ve výšce 14,86m nad podlahou hlavní lodi - doplnění do původního celistvého profilu autorizovaný inženýr pro statiku a dynamiku staveb ČKAIT: PROJEKČNÍ A INŽENÝRSKÁ ČINNOST Opatov 12, Dušejov tel.: rysavymilan@seznam.cz STAVEBNÍ ŘÍZENÍ /2011 VII / 2011 F 1.2

Anny a Jakuba Většího STAVEBNĚ KONSTRUKČNÍ ČÁST Oprava římsy kostela ve výšce 14,86m nad podlahou hlavní lodi - doplnění do původního

2 Ú v o d n í l i s t Objednatel: MONTEF s.r.o. Znojemská 839/ Jihlava Investor: Česká republika - Ministerstvo obrany Tychonova Praha 6 Stavba: Město Libavá, Stará Voda Stavební úpravy v kostele sv. Anny a Jakuba Většího Předmět úkolu: Oprava římsy kostela ve výšce 14,86m nad podlahou hlavní lodi doplnění do původního celistvého profilu Projektant: Autorizovaný inženýr pro statiku a dynamiku staveb ČKAIT Opatov 12, Dušejov IČO: DIČ: Nejsem plátce Tel.: rymi@seznam.cz V Opatově: 14. července 2011

Znojemská 839/80 586 01 Jihlava Investor: Česká republika - Ministerstvo obrany Tychonova 1 160 00 Praha 6 Stavba: Město Libavá, Stará Voda

3 TECHNICKÁ ZPRÁVA Předmětem této zprávy je oprava římsy po obvodě hlavní lodě kostela s horní hranou ve výšce 14,860m nad podlahou. Profilovaná římsa je vysoká 1000mm a široká 650mm, její délka je cca 58bm. Oprava bude spočívat v doplnění (dozdění) nosné konstrukce římsy do původního celistvého tvaru, na kterém bude následně restaurátorskými postupy doplněna původní profilace štukovou maltou. Po odklizení vrstvy suti a prachu byla provedena prohlídka konstrukce římsy, při které byla pořízena fotodokumentace stávajícího stavu. Část této fotodokumentace je zde přiložena. Hlavní porucha římsy spočívá v její olámané hraně způsobené zřejmě padajícími kusy omítky ze stropní konstrukce a částečně také užíváním Sovětskou armádou. Některé cihly musely být také sneseny při odklízecích pracích, protože byly uvolněny a hrozil by jejich pád na podlahu kostela a ohrožení návštěvníků. Typické případy poruchy římsy kostela. Při prohlídce bylo zjištěno, že horní hrana římsy je vyzděna vazákovou vazbou z plných cihel na vápennou maltu. Postupným vysazováním cihel směrem dovnitř kostela v jednotlivých vrstvách zdiva je docíleno profilace římsy. Tato nosná konstrukce římsy je

Oprava bude spočívat v doplnění (dozdění) nosné konstrukce římsy do původního celistvého tvaru, na kterém bude následně restaurátorskými postupy doplněna původní profilace štukovou maltou.

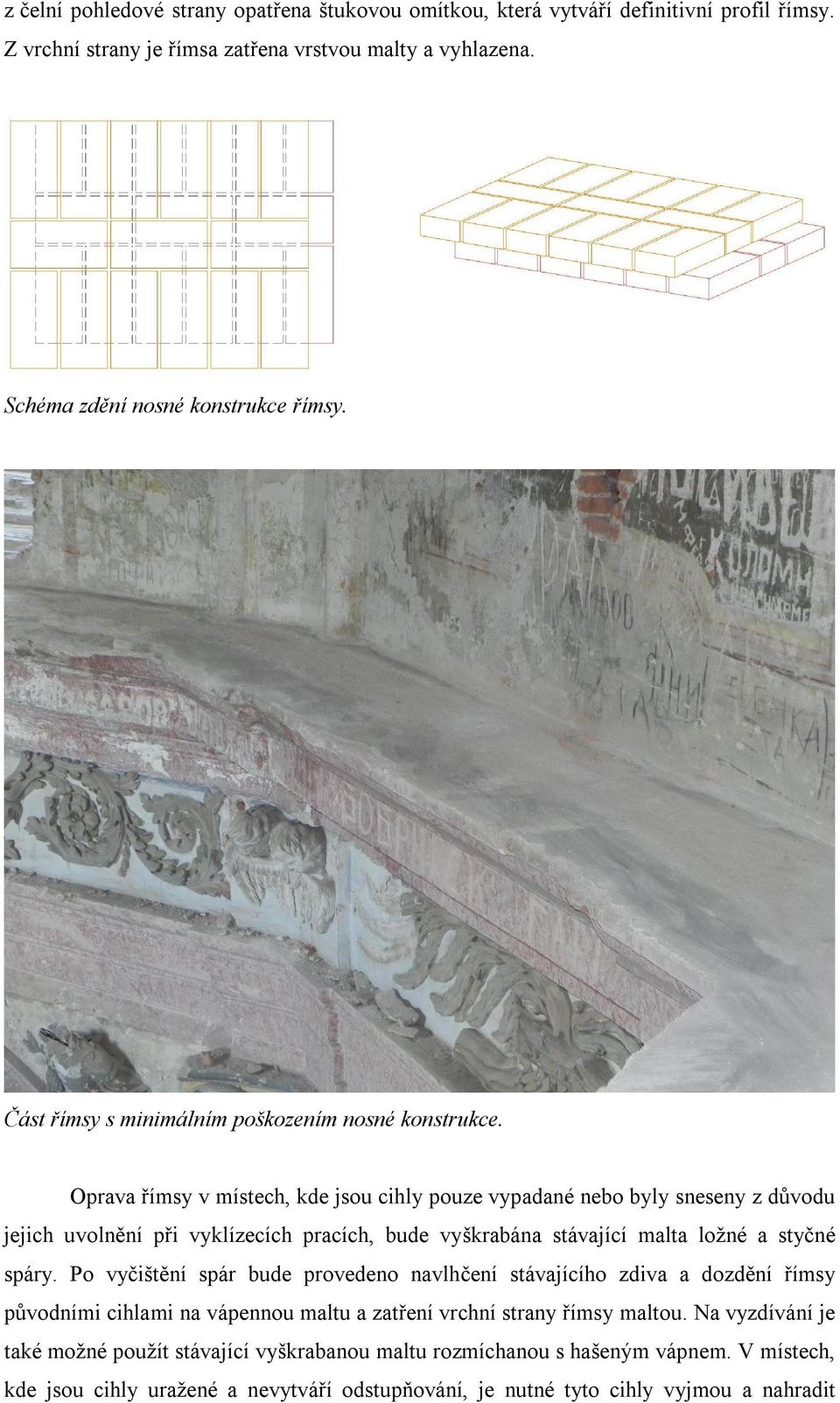

4 z čelní pohledové strany opatřena štukovou omítkou, která vytváří definitivní profil římsy. Z vrchní strany je římsa zatřena vrstvou malty a vyhlazena. Schéma zdění nosné konstrukce římsy. Část římsy s minimálním poškozením nosné konstrukce. Oprava římsy v místech, kde jsou cihly pouze vypadané nebo byly sneseny z důvodu jejich uvolnění při vyklízecích pracích, bude vyškrabána stávající malta ložné a styčné spáry. Po vyčištění spár bude provedeno navlhčení stávajícího zdiva a dozdění římsy původními cihlami na vápennou maltu a zatření vrchní strany římsy maltou. Na vyzdívání je také možné použít stávající vyškrabanou maltu rozmíchanou s hašeným vápnem. V místech, kde jsou cihly uražené a nevytváří odstupňování, je nutné tyto cihly vyjmou a nahradit

Oprava římsy v místech, kde jsou cihly pouze vypadané nebo byly sneseny z důvodu jejich uvolnění při vyklízecích pracích, bude vyškrabána stávající malta ložné a styčné spáry.

5 cihlou původní délky. Vazba zdiva římsy má ve vnitřní líci vždy celou plnou cihlu, která vytváří odstupňování a je dostatečně zakotvena ve zdivu římsy. Teoreticky by bylo možné uražené cihly doplnit, ale pouze s použitím chemické malty a zalepených ocelových trnů v jednotlivých cihlách. Uražené cihly je možné použít při doplňování zdiva vzdálenějšího od líce římsy. Při dozdívání je nutné opět vyškrábat spáry, stávající zdivo navlhčit a vyzdívat z původních cihel na vápennou maltu nebo na znova rozmíchanou původní maltu. V případě nedostatku původních cihel bude nutné opatřit plné pálené cihly z nějakého starého demolovaného objektu, nebo výjimečně je možné použít nové ostře pálené cihly. Po tomto doplnění nosné konstrukce římsy a nabytí její pevnosti je možné restaurátorskými postupy doplnit pohledovou stranu římsy do původní podoby. V Opatově 14. července 2011

Uražené cihly je možné použít při doplňování zdiva vzdálenějšího od líce římsy.

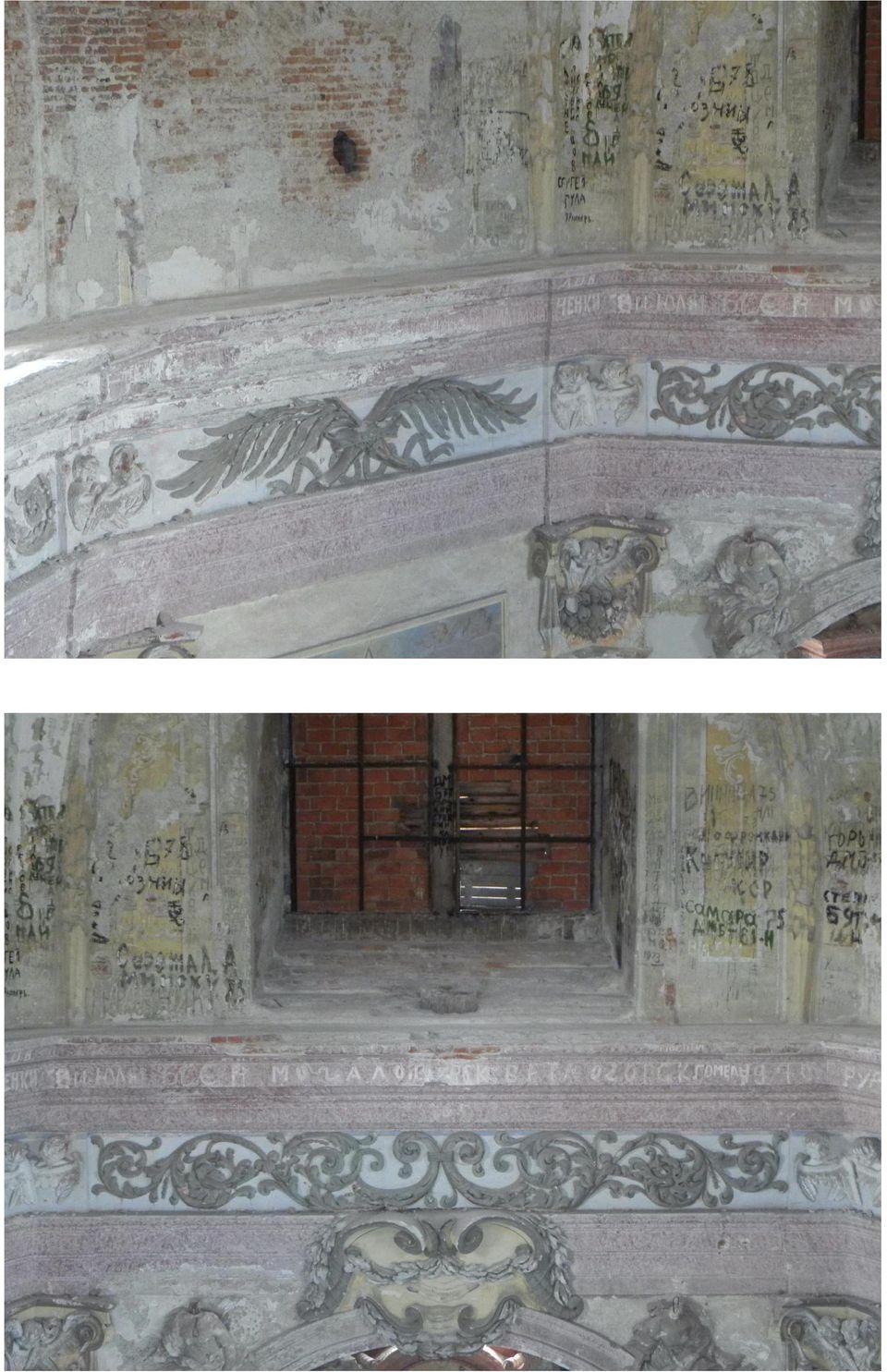

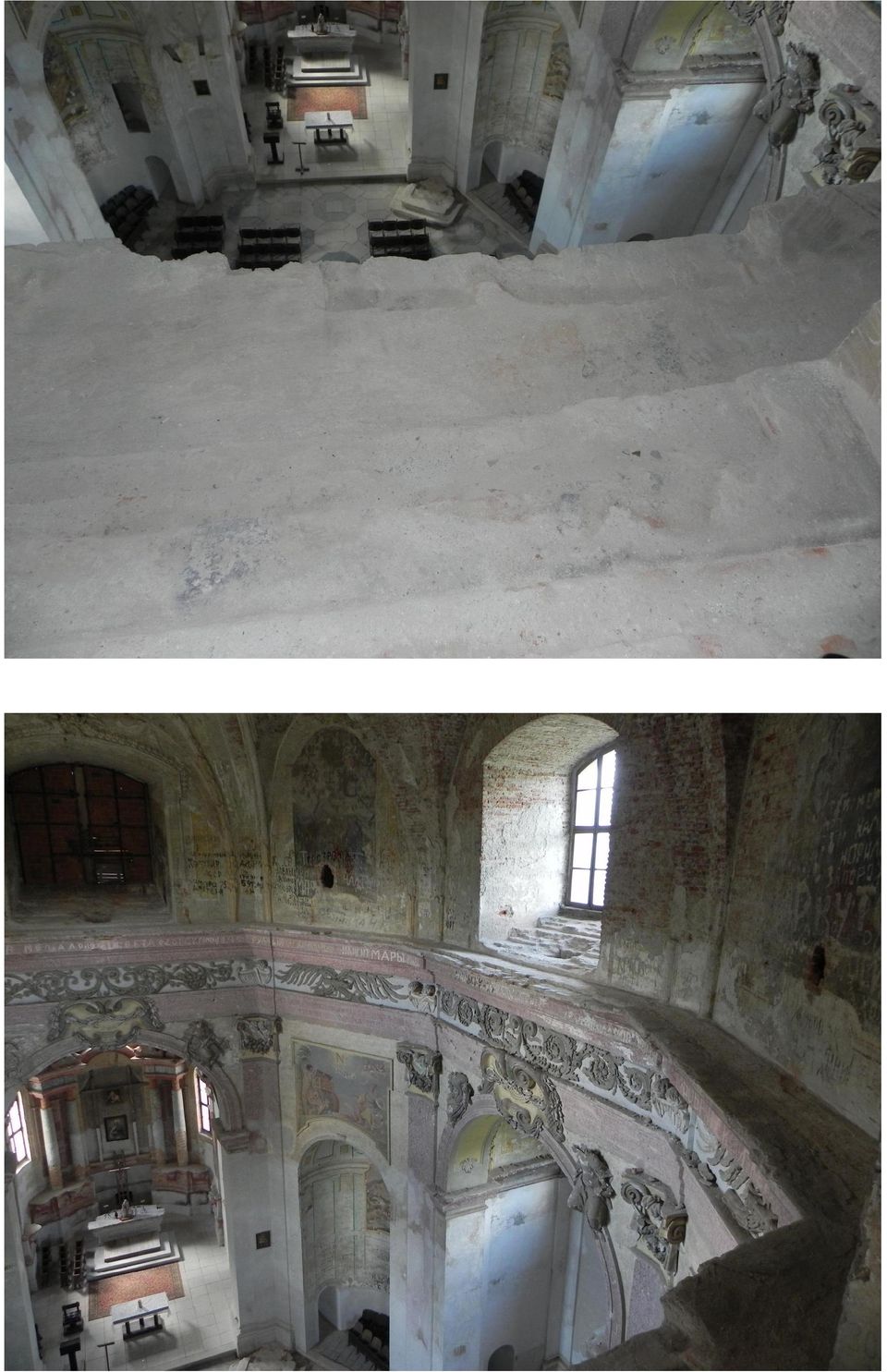

6 FOTODOKUMENTACE STÁVAJÍCÍHO STAVU ŘÍMSY bez popisu
