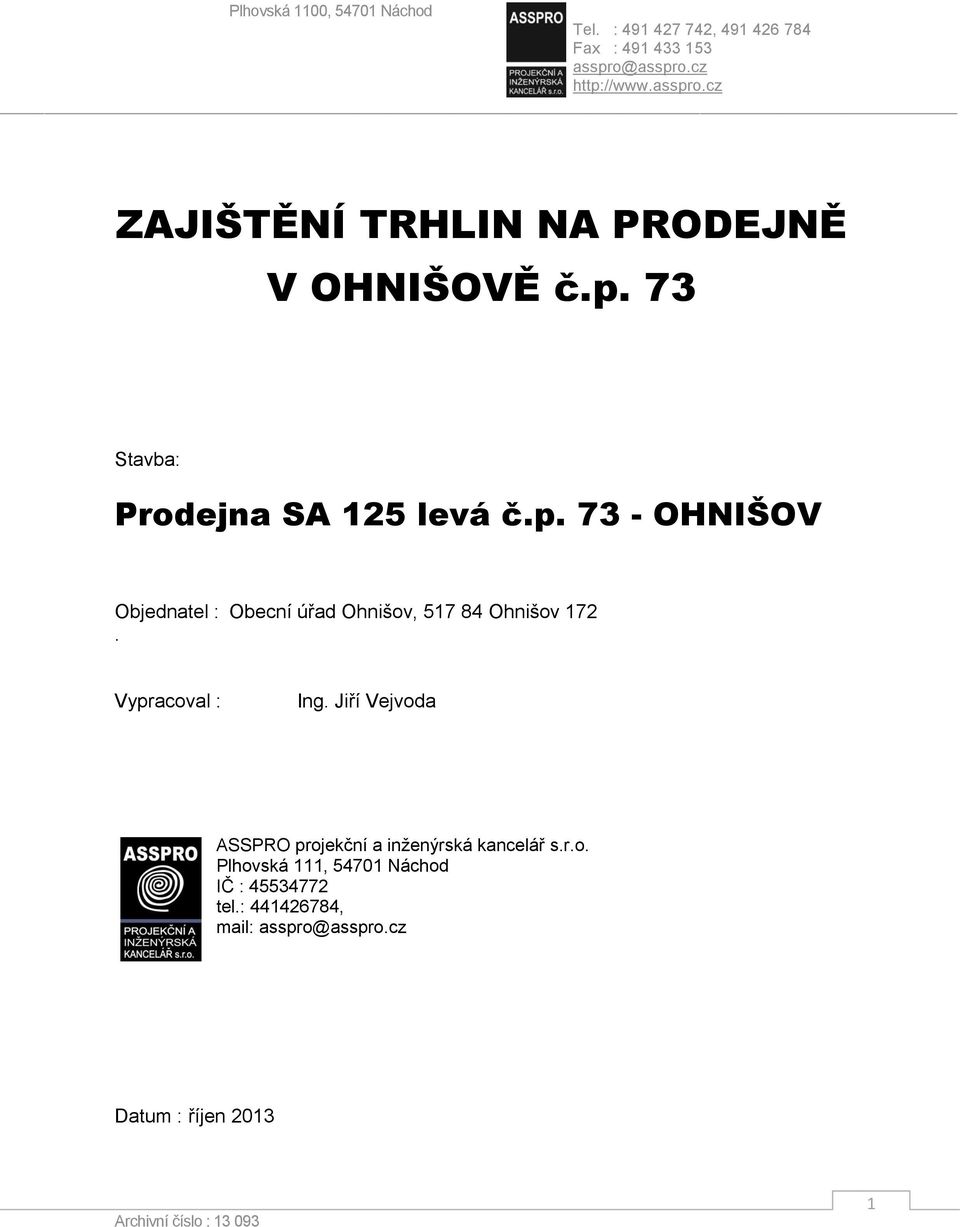

1 ZAJIŠTĚNÍ TRHLIN NA PRODEJNĚ V OHNIŠOVĚ č.p. 73 Stavba: Prodejna SA 125 levá č.p OHNIŠOV Objednatel : Obecní úřad Ohnišov, Ohnišov 172. Vypracoval : Ing. Jiří Vejvoda ASSPRO projekční a inženýrská kancelář s.r.o. Plhovská 111, Náchod IČ : tel.: , mail: Datum : říjen

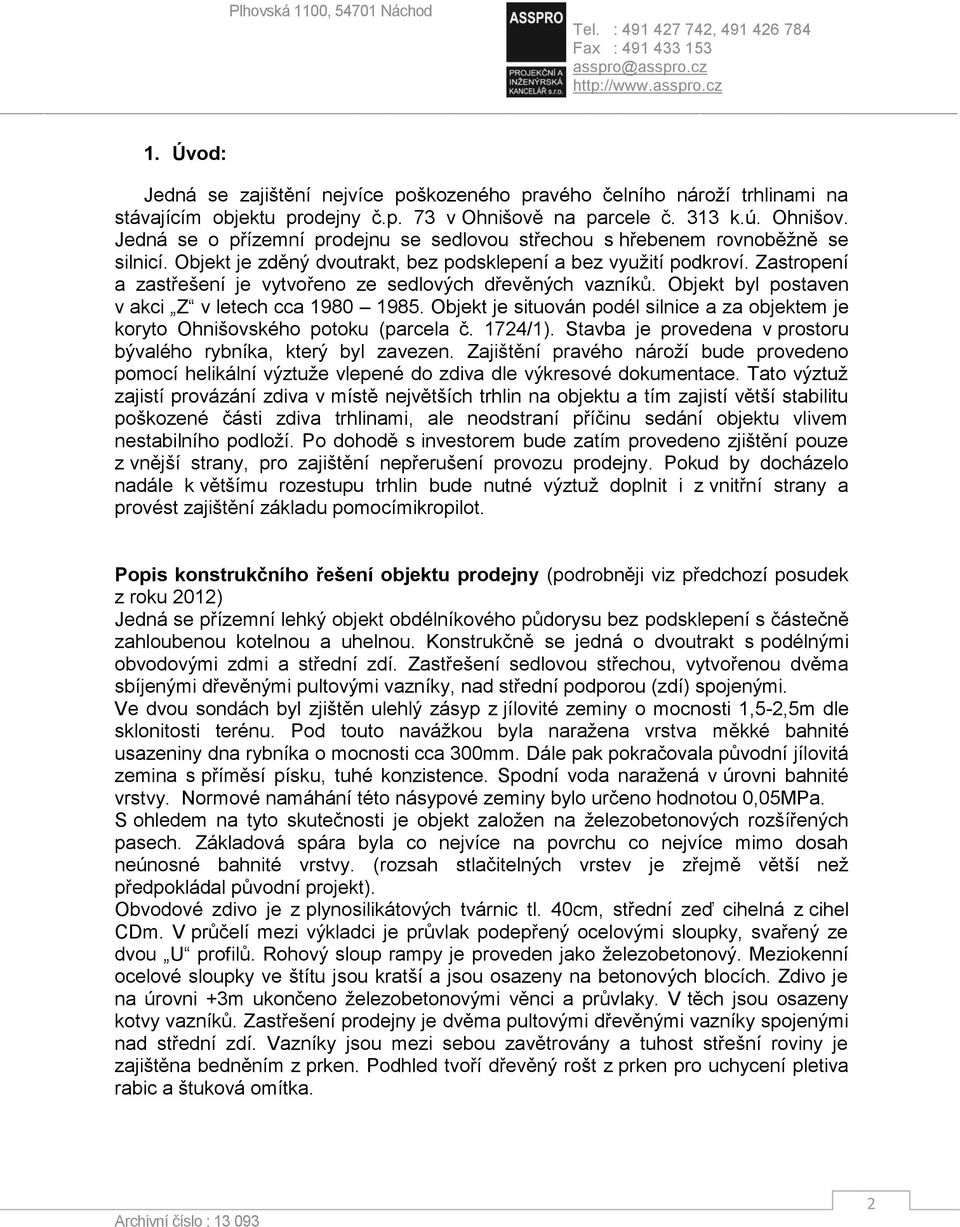

2 1. Úvod: Jedná se zajištění nejvíce poškozeného pravého čelního nároží trhlinami na stávajícím objektu prodejny č.p. 73 v Ohnišově na parcele č. 313 k.ú. Ohnišov. Jedná se o přízemní prodejnu se sedlovou střechou s hřebenem rovnoběžně se silnicí. Objekt je zděný dvoutrakt, bez podsklepení a bez využití podkroví. Zastropení a zastřešení je vytvořeno ze sedlových dřevěných vazníků. Objekt byl postaven v akci Z v letech cca Objekt je situován podél silnice a za objektem je koryto Ohnišovského potoku (parcela č. 1724/1). Stavba je provedena v prostoru bývalého rybníka, který byl zavezen. Zajištění pravého nároží bude provedeno pomocí helikální výztuže vlepené do zdiva dle výkresové dokumentace. Tato výztuž zajistí provázání zdiva v místě největších trhlin na objektu a tím zajistí větší stabilitu poškozené části zdiva trhlinami, ale neodstraní příčinu sedání objektu vlivem nestabilního podloží. Po dohodě s investorem bude zatím provedeno zjištění pouze z vnější strany, pro zajištění nepřerušení provozu prodejny. Pokud by docházelo nadále k většímu rozestupu trhlin bude nutné výztuž doplnit i z vnitřní strany a provést zajištění základu pomocímikropilot. Popis konstrukčního řešení objektu prodejny (podrobněji viz předchozí posudek z roku 2012) Jedná se přízemní lehký objekt obdélníkového půdorysu bez podsklepení s částečně zahloubenou kotelnou a uhelnou. Konstrukčně se jedná o dvoutrakt s podélnými obvodovými zdmi a střední zdí. Zastřešení sedlovou střechou, vytvořenou dvěma sbíjenými dřevěnými pultovými vazníky, nad střední podporou (zdí) spojenými. Ve dvou sondách byl zjištěn ulehlý zásyp z jílovité zeminy o mocnosti 1,5-2,5m dle sklonitosti terénu. Pod touto navážkou byla naražena vrstva měkké bahnité usazeniny dna rybníka o mocnosti cca 300mm. Dále pak pokračovala původní jílovitá zemina s příměsí písku, tuhé konzistence. Spodní voda naražená v úrovni bahnité vrstvy. Normové namáhání této násypové zeminy bylo určeno hodnotou 0,05MPa. S ohledem na tyto skutečnosti je objekt založen na železobetonových rozšířených pasech. Základová spára byla co nejvíce na povrchu co nejvíce mimo dosah neúnosné bahnité vrstvy. (rozsah stlačitelných vrstev je zřejmě větší než předpokládal původní projekt). Obvodové zdivo je z plynosilikátových tvárnic tl. 40cm, střední zeď cihelná z cihel CDm. V průčelí mezi výkladci je průvlak podepřený ocelovými sloupky, svařený ze dvou U profilů. Rohový sloup rampy je proveden jako železobetonový. Meziokenní ocelové sloupky ve štítu jsou kratší a jsou osazeny na betonových blocích. Zdivo je na úrovni +3m ukončeno železobetonovými věnci a průvlaky. V těch jsou osazeny kotvy vazníků. Zastřešení prodejny je dvěma pultovými dřevěnými vazníky spojenými nad střední zdí. Vazníky jsou mezi sebou zavětrovány a tuhost střešní roviny je zajištěna bedněním z prken. Podhled tvoří dřevěný rošt z prken pro uchycení pletiva rabic a štuková omítka. 2

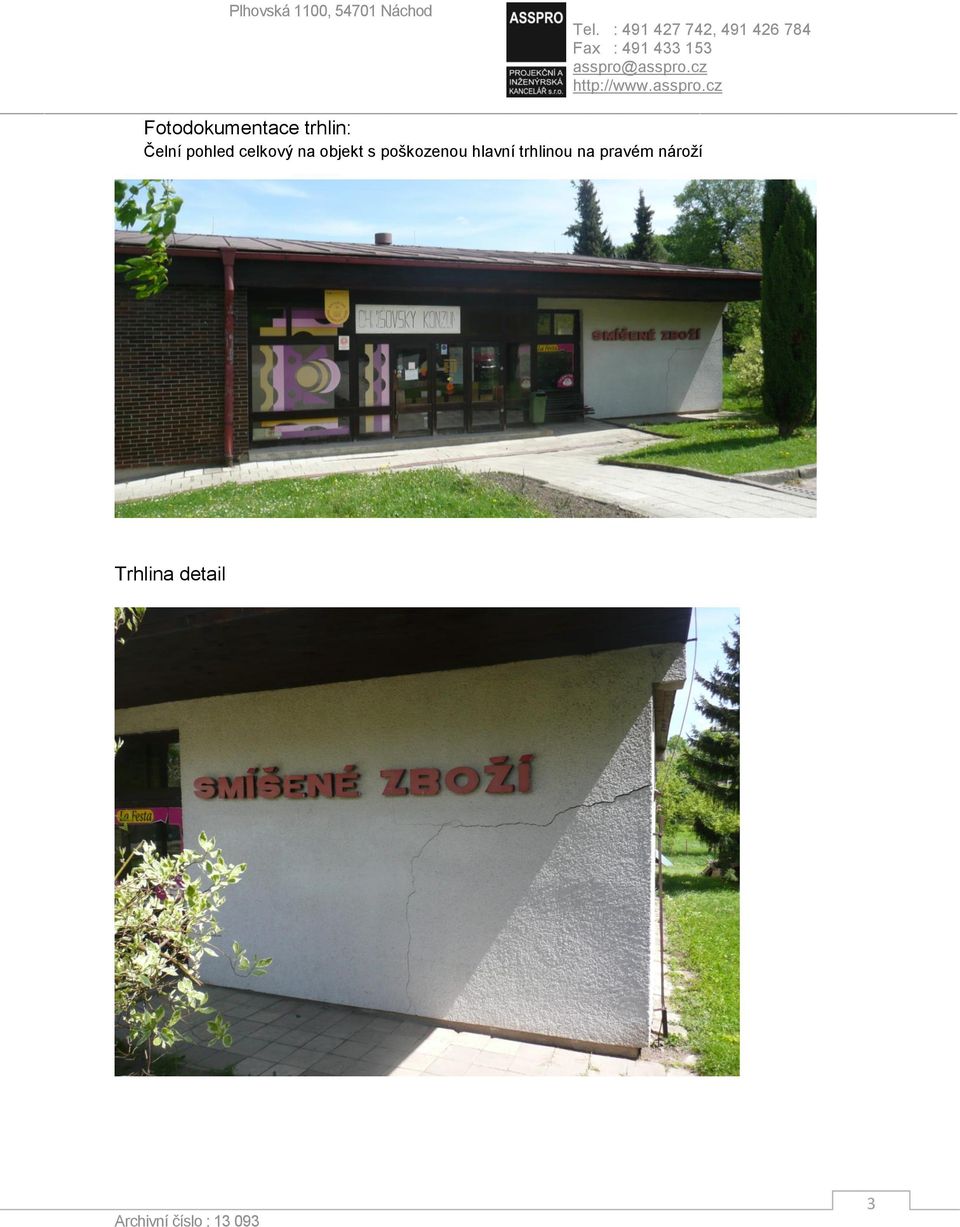

3 Fotodokumentace trhlin: Čelní pohled celkový na objekt s poškozenou hlavní trhlinou na pravém nároží Trhlina detail 3

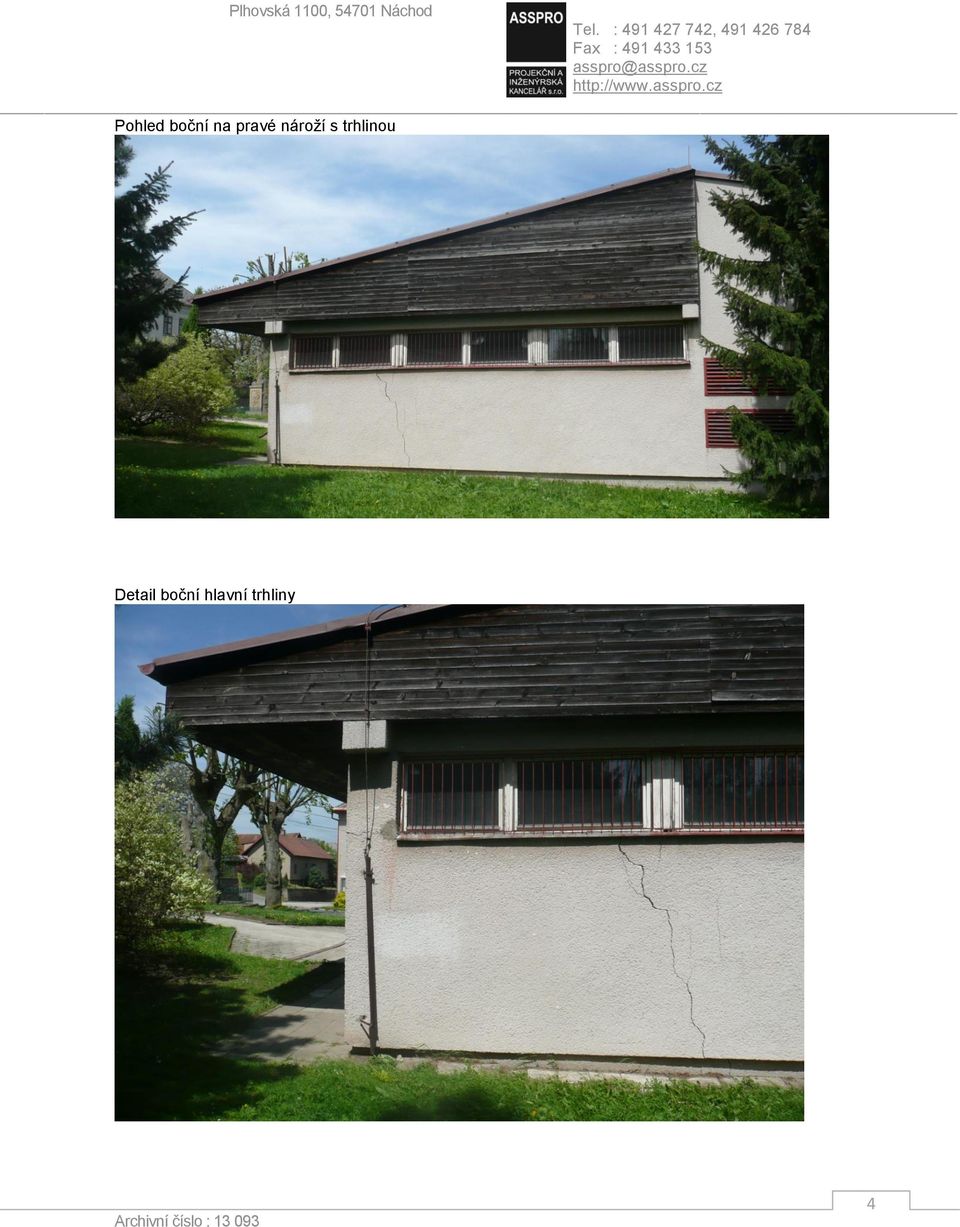

4 Pohled boční na pravé nároží s trhlinou Detail boční hlavní trhliny 4

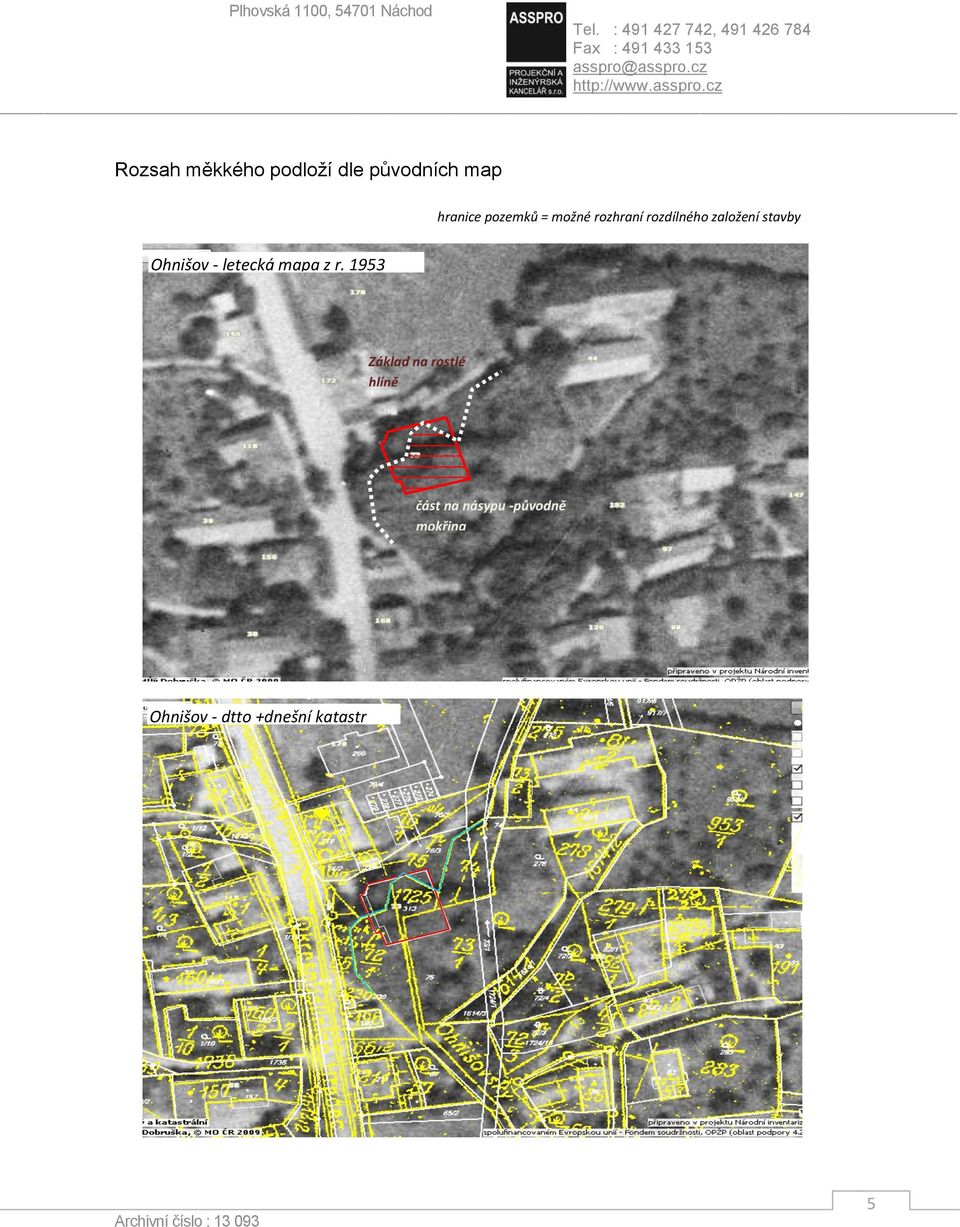

5 Rozsah měkkého podloží dle původních map hranice pozemků = možné rozhraní rozdílného založení stavby Ohnišov - letecká mapa z r Základ na rostlé hlíně část na násypu -původně mokřina Ohnišov - dtto +dnešní katastr 5

6 Návrh řešení: Největší trhliny na objektu se nacházejí na pravém čelním nároží z obou dvou stran. Trhliny jsou částečně propsány i na vnitřním zdivu. Tento projekt řeší zajištění trhlin této části objektu. Zajištění bude pomocí vlepené helikální výztuže do zdiva dle výkresové dokumentace a zazdění části okna v nároží. Stávající ocelová mříž bude upravena a zakotvena nově do zazděné části okna. Tato zazdívka bude svázaná se stávajícím zdivem opět pomocí helikální výztuže vložené do spár zdiva při zdění. Po dohodě s investorem, bude provedeno zajištění trhlin s ohledem na provoz prodejny pouze z vnější strany. Stávající trhliny budou proškrábnuty a vyčištěny a poté budou vyplněny nesmrštivou zálivkovou maltou Kompakt MPC 50. Po vyplnění všech trhlin budou dle PD provedeny řezané spáry a vrty pro umístění svazující výztuže. Pro svázání zdiva v místě trhlin je navržena výztuž Kompakt VAH o průměru 8mm, která bude vlepena do drážek a vrtů pomocí malty Kompakt MPC50. Úprava podkladu před nanesením malty: Povrch ploch v drážkách a vrtech u zdiva musí být čistý, bez mastných skvrn, oleje, prachu, zbaven nesoudržných částí a nečistot. Před nanášením podklad řádně navlhčíme vodou, stojící vodu odstraníme. Pro výztuž o průměru 8mm bude drážka šířky min. 12mm. Pro vrt bude průměr 16mm a bude delší min. o 25mm. Rozmístění výztuží je patrné z výkresové dokumentace. Výztuž bude provedena z venkovní strany. Část trhli bude zajištěna pomocí křížových vrtů na celou tl. zdiva (vrt nebude procházet do vnitřní konstrukce a bude ukončen bezpečně za vnitřním lícem zdiva, aby nedošlo k porušení vnitřní omítky. V místě zdiva, kde je v nároží okno, bude také zdivo svázáno pomocí zavrtané výztuže do zdiva a betonového věnce a do zazděné části okna. Po provedení zajištění bude zdivo překryto omítkou vyztuženou perlinou a opatřeno vrchním nátěrem. APLIKAČNÍ POSTUPY Technologický postup vlepení dodatečné helikální výztuže do drážky ve zdivu nebo betonu 1. Drážka se frézuje drážkovací frézkou se dvěma diamantovými kotouči s nastavitelnou hloubkou řezu. Rozměr drážky se volí dle typu vyztužení, viz tabulka. 2. Drážka se vyfouká nebo vysaje, zbaví hrubších nečistot a prachových částí. Před vlepením se navlhčí, vypláchne čistou vodou. 3. Malta Kompakt MPC 50 se rozmíchá přímo v originálním balení ručním elektrickým míchadlem, kdy smícháme suchou a tekutou složku v balení, dle návodu. Po pěti minutách znovu maltu promícháme a naplníme aplikační pistoli, kterou předem navlhčíme vodou. 4. Na aplikační pistoli nasadíme nástavec pro aplikaci do drážek a naneseme na zadní stěnu drážky spojitou min mm silnou vrstvu malty. 5. Předem nakrácený a vytvarovaný výztužný prut vtlačíme do malty po celé délce. 6. Na výztužný prut naneseme druhou spojitou vrstvu malty tak, aby výztuž byla zcela překryta. 7. Spárovací špachtlí zatlačíme maltu do drážky a srovnáme povrch kotevní malty v drážce. 8. Pokud je drážka vyplněna do roviny stávající konstrukce, nejsou nutné žádné další úpravy, či krycí vrstvy. V jiném případě je možno na maltu, která je na bázi polymercementu, provést jakoukoli povrchovou úpravu (omítku), jež je vhodná pro okolní zdivo. 9. Pokud se vlepuje více výztuží do hlubší drážky za sebe, postup se opakuje dle bodů 5, 6, 7. 6

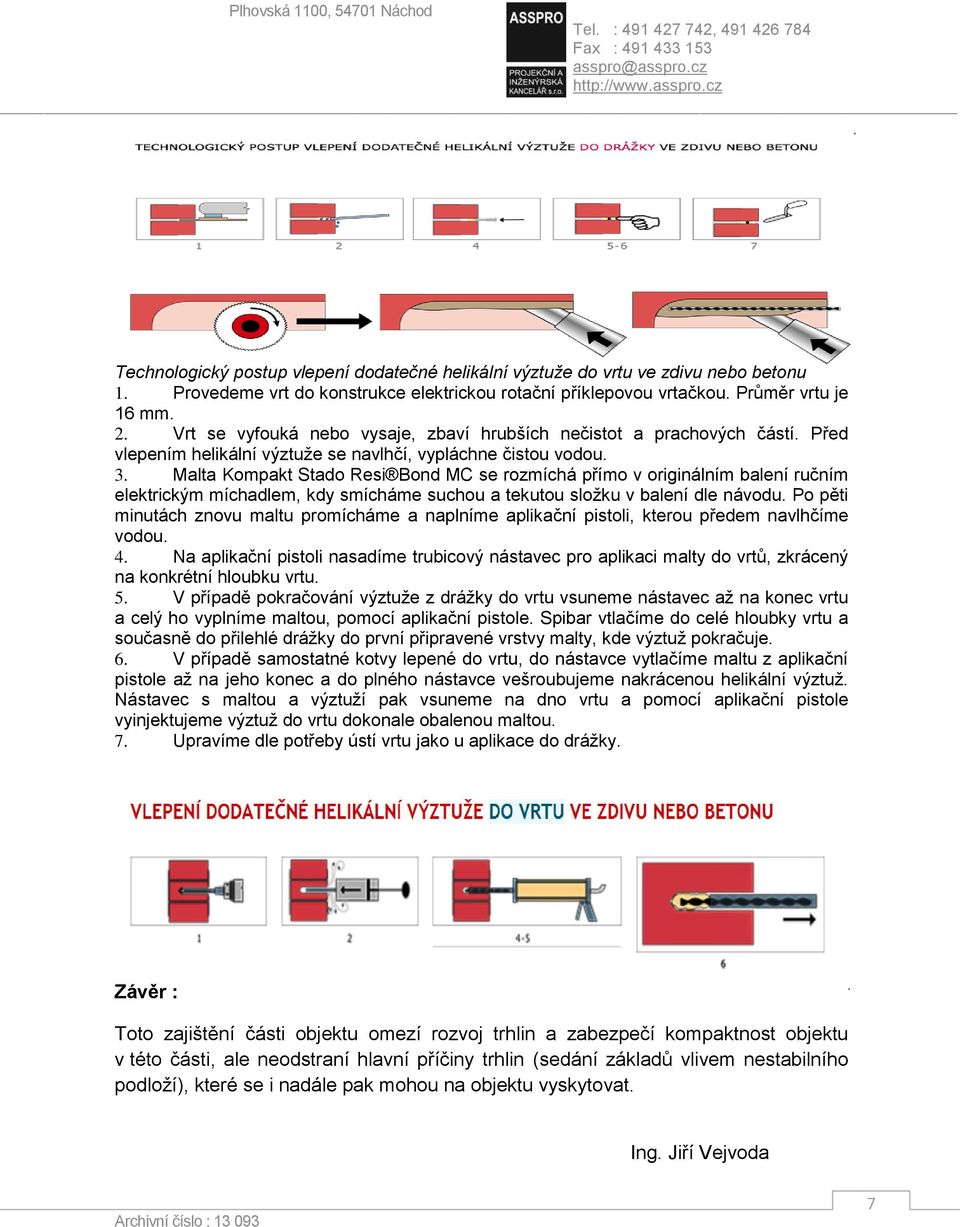

7 Technologický postup vlepení dodatečné helikální výztuže do vrtu ve zdivu nebo betonu 1. Provedeme vrt do konstrukce elektrickou rotační příklepovou vrtačkou. Průměr vrtu je 16 mm. 2. Vrt se vyfouká nebo vysaje, zbaví hrubších nečistot a prachových částí. Před vlepením helikální výztuže se navlhčí, vypláchne čistou vodou. 3. Malta Kompakt Stado Resi Bond MC se rozmíchá přímo v originálním balení ručním elektrickým míchadlem, kdy smícháme suchou a tekutou složku v balení dle návodu. Po pěti minutách znovu maltu promícháme a naplníme aplikační pistoli, kterou předem navlhčíme vodou. 4. Na aplikační pistoli nasadíme trubicový nástavec pro aplikaci malty do vrtů, zkrácený na konkrétní hloubku vrtu. 5. V případě pokračování výztuže z drážky do vrtu vsuneme nástavec až na konec vrtu a celý ho vyplníme maltou, pomocí aplikační pistole. Spibar vtlačíme do celé hloubky vrtu a současně do přilehlé drážky do první připravené vrstvy malty, kde výztuž pokračuje. 6. V případě samostatné kotvy lepené do vrtu, do nástavce vytlačíme maltu z aplikační pistole až na jeho konec a do plného nástavce vešroubujeme nakrácenou helikální výztuž. Nástavec s maltou a výztuží pak vsuneme na dno vrtu a pomocí aplikační pistole vyinjektujeme výztuž do vrtu dokonale obalenou maltou. 7. Upravíme dle potřeby ústí vrtu jako u aplikace do drážky. Závěr : Toto zajištění části objektu omezí rozvoj trhlin a zabezpečí kompaktnost objektu v této části, ale neodstraní hlavní příčiny trhlin (sedání základů vlivem nestabilního podloží), které se i nadále pak mohou na objektu vyskytovat. Ing. Jiří Vejvoda 7
