1 ROŽMITÁL NA ŠUMAVĚ KAPLE PANNY MARIE POMOCNÉ ZAJIŠTĚNÍ KORUNY ZDI A NOVÉ ZASTŘEŠENÍ 0. TECHNICKÁ ZPRÁVA Číslo zakázky: 1215 Stupeň dokumentace: DPS V Č. Budějovicích, 3/2013 Zpracoval: Ing. M. Kačer MURUS, MONUMENTA RENOVAMUS, projekce, spol. s r. o. Mánesova 3 / 2, České Budějovice tel./fax: muruscb@murus.cz

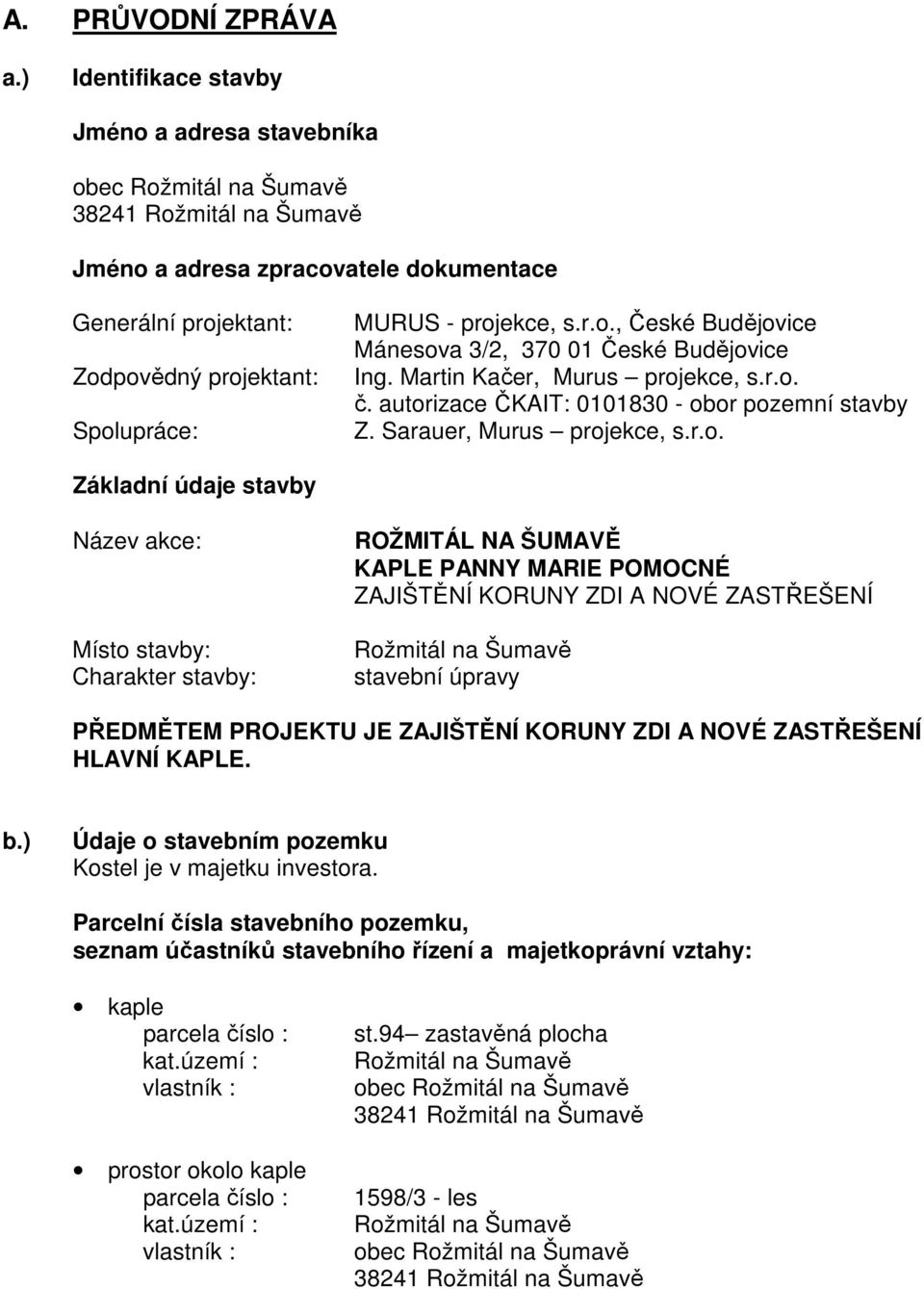

2 A. PRŮVODNÍ ZPRÁVA a.) Identifikace stavby Jméno a adresa stavebníka obec Rožmitál na Šumavě Rožmitál na Šumavě Jméno a adresa zpracovatele dokumentace Generální projektant: Zodpovědný projektant: Spolupráce: MURUS - projekce, s.r.o., České Budějovice Mánesova 3/2, České Budějovice Ing. Martin Kačer, Murus projekce, s.r.o. č. autorizace ČKAIT: obor pozemní stavby Z. Sarauer, Murus projekce, s.r.o. Základní údaje stavby Název akce: Místo stavby: Charakter stavby: ROŽMITÁL NA ŠUMAVĚ KAPLE PANNY MARIE POMOCNÉ ZAJIŠTĚNÍ KORUNY ZDI A NOVÉ ZASTŘEŠENÍ Rožmitál na Šumavě stavební úpravy PŘEDMĚTEM PROJEKTU JE ZAJIŠTĚNÍ KORUNY ZDI A NOVÉ ZASTŘEŠENÍ HLAVNÍ KAPLE. b.) Údaje o stavebním pozemku Kostel je v majetku investora. Parcelní čísla stavebního pozemku, seznam účastníků stavebního řízení a majetkoprávní vztahy: kaple parcela číslo : kat.území : vlastník : prostor okolo kaple parcela číslo : kat.území : vlastník : st.94 zastavěná plocha Rožmitál na Šumavě obec Rožmitál na Šumavě Rožmitál na Šumavě 1598/3 - les Rožmitál na Šumavě obec Rožmitál na Šumavě Rožmitál na Šumavě

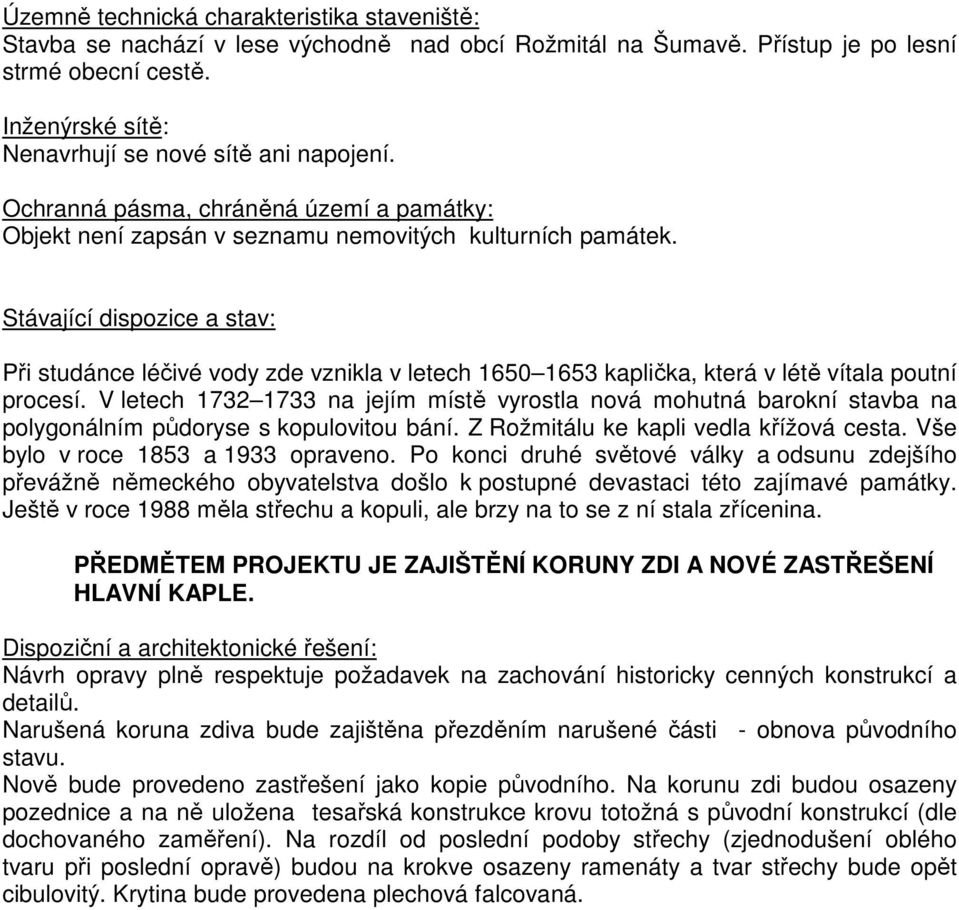

3 Územně technická charakteristika staveniště: Stavba se nachází v lese východně nad obcí Rožmitál na Šumavě. Přístup je po lesní strmé obecní cestě. Inženýrské sítě: Nenavrhují se nové sítě ani napojení. Ochranná pásma, chráněná území a památky: Objekt není zapsán v seznamu nemovitých kulturních památek. Stávající dispozice a stav: Při studánce léčivé vody zde vznikla v letech kaplička, která v létě vítala poutní procesí. V letech na jejím místě vyrostla nová mohutná barokní stavba na polygonálním půdoryse s kopulovitou bání. Z Rožmitálu ke kapli vedla křížová cesta. Vše bylo v roce 1853 a 1933 opraveno. Po konci druhé světové války a odsunu zdejšího převážně německého obyvatelstva došlo k postupné devastaci této zajímavé památky. Ještě v roce 1988 měla střechu a kopuli, ale brzy na to se z ní stala zřícenina. PŘEDMĚTEM PROJEKTU JE ZAJIŠTĚNÍ KORUNY ZDI A NOVÉ ZASTŘEŠENÍ HLAVNÍ KAPLE. Dispoziční a architektonické řešení: Návrh opravy plně respektuje požadavek na zachování historicky cenných konstrukcí a detailů. Narušená koruna zdiva bude zajištěna přezděním narušené části - obnova původního stavu. Nově bude provedeno zastřešení jako kopie původního. Na korunu zdi budou osazeny pozednice a na ně uložena tesařská konstrukce krovu totožná s původní konstrukcí (dle dochovaného zaměření). Na rozdíl od poslední podoby střechy (zjednodušení oblého tvaru při poslední opravě) budou na krokve osazeny ramenáty a tvar střechy bude opět cibulovitý. Krytina bude provedena plechová falcovaná.

4 F. TECHNICKÁ ZPRÁVA Jedná se o zděný polygonální osmiboký sakrální objekt orientovaný kněžištěm na východ. Dnes jsou dochované pouze obvodové zdi výšky 8 m od původní podlahy. Kaple byla zastřešena bání s věžičkou. Původní krytina byla šindelová (po poslední opravě byla položena betonová krytina a tvar střechy zjednodušen na lichoběžníkové plochy - zakřivení báně zrušeno. Strop kaple byl dřevěný povalový s omítaným podhledem (podél zdí velké fabiony na ramenátech. Z přístavků původního ambitu jsou dochované již jen rozvaliny Pod částí objektu na západní straně je sklípek. 1. ZDIVO Zdivo kaple je v celém rozsahu kamenné včetně záklenků nad otvory, z cihel jsou pouze části vyložení říms a hlavic pilastrů v interiéru. Koruna zdi je silně narušena povětrností, v části došlo již k havárii římsy. Záklenky jsou silně narušené od zatékání, vyplavuje se pojivo a dochází k uvolňování kamenů. Jinak zdivo ve spodní části je v relativně dobrém stavu a nevykazuje viditelné statické poruchy -zdivo není narušeno výraznými trhlinami, nejsou patrné výraznější výklony. Zdivo je v horní části ve velké části obnažené bez omítky. Ve spodních partiích jsou zachované narušené omítky. Při opravě bude provedeno odbourání horní narušené vrstvykoruny, dále dozdění koruny zdi do původní úrovně včetně obnovy původní římsy. Dozdívky budou provedeny z kamene v kombinaci s cihlami plnými. Koruna bude ztužena železobetonovým věncem. Stávající narušené záklenky budou vyspraveny - vyklínovat a zednicky vyspravit, a provést hloubkovou injektáž nadpraží. Rozsah přezdívání bude určen projektantem na místě po zpřístupnění. 2. KROV Nový krov kaple bude proveden jako kopie původní konstrukce. Tvar střechy je cibulovitý, ve vrcholu je věžička s lucernou a cibulovitou stříškou. Jedná se o tesařsky vázanou hambalkovou konstrukci podporovanou vaznicemi. Základ konstrukce tvoří křížení vazných trámů vedoucích do vrcholů (rohů) půdorysu. Vazné trámy jsou uložené na průběžnou pozednici. Na vazných trámech jsou založené plné vazby tvořené ležatými stolicemi, které podporují střední vaznici. Vazné trámy jsou pouze v plných vazbách, jalové vazby jsou kotvené do systému krátčat a výměn. Podélně je krov zavětrován ondřejskými kříži ve střešní rovině. Na vazných trámech jsou založené také sloupy věžičky, které jsou zavětrované vzpěrami. Po výšce jsou sloupy provázány dřevěnými věnci. Nad lucernou je konstrukce střechy věžičky tvořená krokvemi čepovanými do vazných trámů věžičky a do hrotnice. Cibulovitý tvar střechy i věže je tvořen ramenáty z fošen.

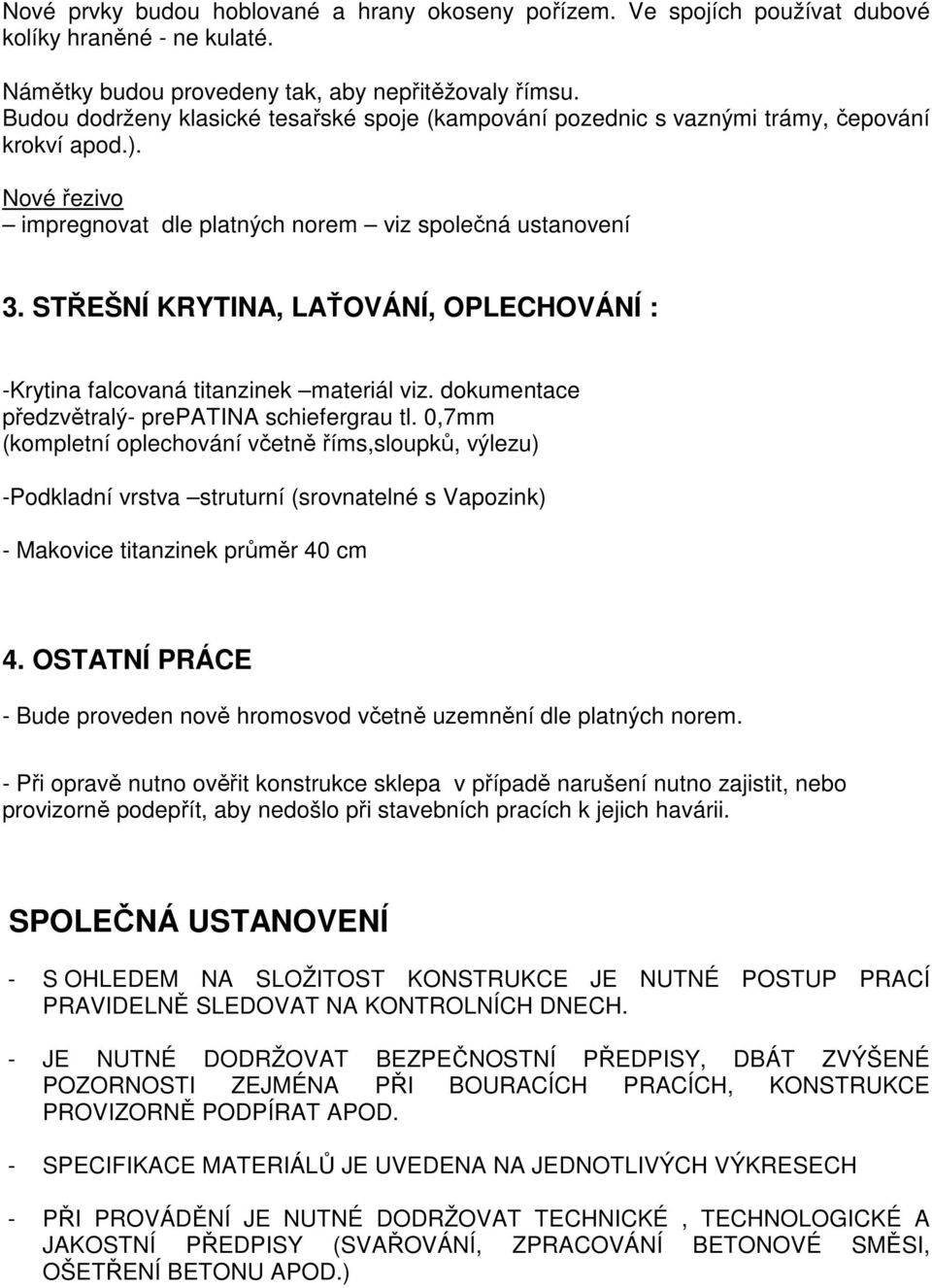

5 Nové prvky budou hoblované a hrany okoseny pořízem. Ve spojích používat dubové kolíky hraněné - ne kulaté. Námětky budou provedeny tak, aby nepřitěžovaly římsu. Budou dodrženy klasické tesařské spoje (kampování pozednic s vaznými trámy, čepování krokví apod.). Nové řezivo impregnovat dle platných norem viz společná ustanovení 3. STŘEŠNÍ KRYTINA, LAŤOVÁNÍ, OPLECHOVÁNÍ : -Krytina falcovaná titanzinek materiál viz. dokumentace předzvětralý- prepatina schiefergrau tl. 0,7mm (kompletní oplechování včetně říms,sloupků, výlezu) -Podkladní vrstva struturní (srovnatelné s Vapozink) - Makovice titanzinek průměr 40 cm 4. OSTATNÍ PRÁCE - Bude proveden nově hromosvod včetně uzemnění dle platných norem. - Při opravě nutno ověřit konstrukce sklepa v případě narušení nutno zajistit, nebo provizorně podepřít, aby nedošlo při stavebních pracích k jejich havárii. SPOLEČNÁ USTANOVENÍ - S OHLEDEM NA SLOŽITOST KONSTRUKCE JE NUTNÉ POSTUP PRACÍ PRAVIDELNĚ SLEDOVAT NA KONTROLNÍCH DNECH. - JE NUTNÉ DODRŽOVAT BEZPEČNOSTNÍ PŘEDPISY, DBÁT ZVÝŠENÉ POZORNOSTI ZEJMÉNA PŘI BOURACÍCH PRACÍCH, KONSTRUKCE PROVIZORNĚ PODPÍRAT APOD. - SPECIFIKACE MATERIÁLŮ JE UVEDENA NA JEDNOTLIVÝCH VÝKRESECH - PŘI PROVÁDĚNÍ JE NUTNÉ DODRŽOVAT TECHNICKÉ, TECHNOLOGICKÉ A JAKOSTNÍ PŘEDPISY (SVAŘOVÁNÍ, ZPRACOVÁNÍ BETONOVÉ SMĚSI, OŠETŘENÍ BETONU APOD.)

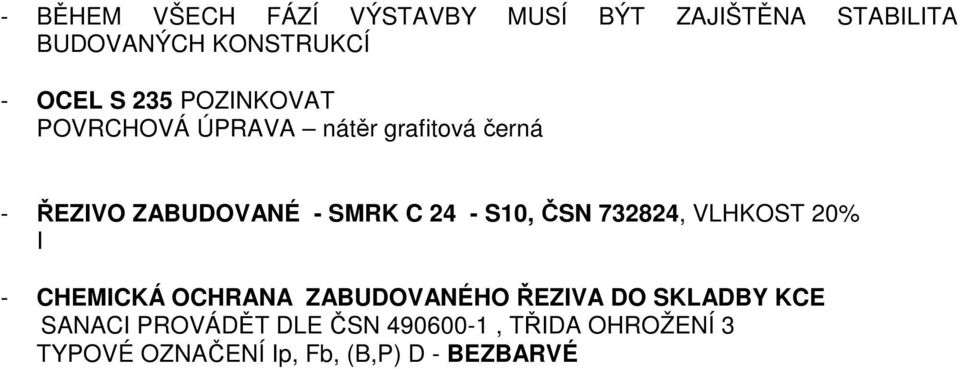

6 - BĚHEM VŠECH FÁZÍ VÝSTAVBY MUSÍ BÝT ZAJIŠTĚNA STABILITA BUDOVANÝCH KONSTRUKCÍ - OCEL S 235 POZINKOVAT POVRCHOVÁ ÚPRAVA nátěr grafitová černá - ŘEZIVO ZABUDOVANÉ - SMRK C 24 - S10, ČSN , VLHKOST 20% I - CHEMICKÁ OCHRANA ZABUDOVANÉHO ŘEZIVA DO SKLADBY KCE SANACI PROVÁDĚT DLE ČSN , TŘIDA OHROŽENÍ 3 TYPOVÉ OZNAČENÍ Ip, Fb, (B,P) D - BEZBARVÉ
