návrh designu s ohledem na dostupné materiály návrh designu bez ohledu na dostupné materiály

Transkript

1 Materiály SPŠ na Proseku 5-1 Ing. Lukáš Procházka - z materiál. hlediska je možné při návrhu uplatnit dva přístupy: návrh designu s ohledem na dostupné materiály - od počátku jsou uvažovány možnosti dostupných materiálů - při návrhu designu jsme limitováni návrh designu bez ohledu na dostupné materiály - od počátku je navrhována design bez ohledu na materiál - při návrhu designu nejsme limitováni - neex. materiál = úchova design. studie do existence materiálu

2 MATERIÁLY SPŠ na Proseku 5-2 Ing. Lukáš Procházka kovy dřevo plasty horniny, minerály sklo beton papír textil kompozit. materiály recyklov. materiály

3 KOVY SPŠ na Proseku první kovy = měď (cca 5000 př.n.l), bronz (cca 2000 př.n.l) slitiny železa - oceli (< 1,7% C), litiny (=> 1,7% C) (ne)legované oceli nástrojové oceli oceli na odlitky šedá litina temperovaná litina neželezné kovy a jejich slitiny - lehké a těžké neželezné kovy, slitiny neželezných kovů Al Mg Ti Cu Zn Sn Al+příměs Cu+Sn (dural) (bronz) Cu+Zn (mosaz)

4 KOVY SPŠ na Proseku 5-4 Ing. Lukáš Procházka

5 PLASTY SPŠ na Proseku první plast = umělá slonovina (1855, A. Parkes) termoplasty - působení tepla = tvárný (tekutý), ochlazení = tuhý stav PS PE PP PVC PA PC PMMA ABS reaktoplasty - vytvrzení teplem, zářením, nebo působením katalyzátoru epox. pryskyřice fenolytické pryskyřice polyester. hmoty elastomery - vulkanizující polymery tuhnoucí chemicky (např. polyadice) polyetéry sylikony polysulfidy

6 PLASTY SPŠ na Proseku 5-6 Ing. Lukáš Procházka

7 DŘEVO SPŠ na Proseku 5-7 Ing. Lukáš Procházka - první využití dřeva = před př.n.l. (pozdní paleolit) měkké dřevo Smrk Borovice Jedle Lípa Olše Topol polotvrdé dřevo Modřín Bříza Kaštan tvrdé dřevo Třešeň Ořech Hrušeň Švestka Dub Buk

8 DŘEVO SPŠ na Proseku 5-8 Ing. Lukáš Procházka

9 BETON SPŠ na Proseku 5-9 Ing. Lukáš Procházka - první betony = na bázi hydraulických vápen (200 př.n.l., Řím) cementovaný beton (hydrobeton) polymerický beton (Gratitan) kompozitní materiály např.: průhledný (průsvitný) beton - v konstrukci se stává ocel+beton alternativou k litině - vys. tlumení chvění, vys. tuhost konstrukce, snížení hlučnosti rám horizontálního OC průsvitný (průhledný) beton

10 BETON SPŠ na Proseku 5-10 Ing. Lukáš Procházka

11 MINERÁLY A HORNINY SPŠ na Proseku využití kamene = 2. mil. př.n.l. (Homo habilis) minerály - prvek nebo chem. sloučenina vzniklá geologickými procesy Au Ag Cu Hg Fe As C S diamant tuha horniny - žula, mramor, jíl, hlína, uhlí, ropa a zemní plyn žula uhlí mramor hlína jíl pískovec ropa z. plyn SMS stroj rám U (žula) diamantové nástroje

12 MINERÁLY A HORNINY SPŠ na Proseku 5-12 Ing. Lukáš Procházka

13 SKLO SPŠ na Proseku 5-13 Ing. Lukáš Procházka - první sklo = cca př.n.l. sodnovápenatá skla - běžné druhy výrobků - obalové, tabulové, stavební draselnovápenaté sklo - český křišťál - dekorativní předměty, nápojové soupravy draselnoolovnatá skla - olovnatý křišťál - dekorativní a optické sklo křemenné sklo - SiO 2 - lab. přístroje, elektrotechnika borokřemičité sklo - odolné proti T změnám a chemikáliím

14 SKLO SPŠ na Proseku 5-14 Ing. Lukáš Procházka

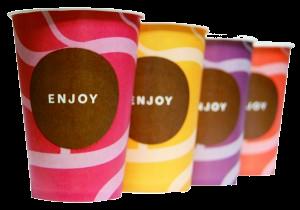

15 PAPÍR, KARTON A LEPENKA SPŠ na Proseku 5-15 Ing. Lukáš Procházka - první papír = 3. tis. př.n.l. (Čína) z konopí papíry technické a průmyslové papíry - pytlový, kelímkový, fotografický, sulfátový na lepící pásky, filtrační papíry - sací papír, papír pro filtraci plynů spal. motorů, papíry pro elektrotechniku - kabelový, kondenzátor., pro polep. transformátor. plechů, obalové papíry tiskové papíry psací a kreslící papíry

16 PAPÍR, KARTON A LEPENKA SPŠ na Proseku 5-16 Ing. Lukáš Procházka lepenka kartonážní a knihařské technicko - průmyslové - krytinové, izolační, asfaltové s posypem i bez, těsnící, ostatní kartony technicko - průmyslové - kelímkový, fotografický, stínidlový, na vlnitou lepenku, tiskové psací, kreslící a rýsovací

17 PAPÍR, KARTON A LEPENKA SPŠ na Proseku 5-17

18 TEXTIL A KŮŽE SPŠ na Proseku 5-18 Ing. Lukáš Procházka - první textil = př.n.l. (jeskyně Dzudzuana v Gruzínsku) tkaniny - 2 vzájemně kolmé soustavy nití pleteniny flanel popelín tvíd barchet trikot atlas kožešiny a ušně kožešiny ušlechtilé - vyčiněná kůže zvířat, základ = kůže (řemen) kožešiny ostatní imitované kožešiny - * provázáním 1 a více nití ušeň - kůže bez srsti oděvní koženky

19 TEXTIL A KŮŽE SPŠ na Proseku 5-19 Ing. Lukáš Procházka netkané textilie - základem je mechanicky / chemicky pojené vlákenné rouno filtrační - kapsy, hadice, pytle, plachetky pro filtraci kapalin G S1150, S6320, VAF 5R, F S4282, VFT7C, KAF 5, geotextílie GEO FW - separační, filtrační, drenážní, ochranné, GEO F speciální - automobilový prům., izolace, tlumení a podložky PES/POP PES M-PEG KOT PES PES SOL NTW NTL

20 TEXTIL A KŮŽE SPŠ na Proseku 5-20 Ing. Lukáš Procházka

21 KOMPOZITNÍ MATERIÁLY SPŠ na Proseku 5-21 Ing. Lukáš Procházka - první kompozit = PF - fenolická pryskyřice (1908, Baekeland) definice kompozitních materiálů - materiál složený ze dvou a více materiálů - materiály mají chemicky a fyzikálně odlišné složky - dávají výslednému materiálů nové vlastnosti (žádná ze složek) - druhy matrice: plastová m. (PMC) kovová m. (MMC) keramická m. (CMC) uhlíková m. skleněná m. - druhy vláken: skleněná vlákna uhlíková vlákna borová vlákna polymerní vlákna piezoelektrická vlákna. keramická vlákna (SiC, Al 2 O 3, Si 3 N 4 ) přírodní vlákna (rostl., čedič, asbest) proteinová vlákna (vlákna pavouků)

22 KOMPOZITNÍ MATERIÁLY SPŠ na Proseku 5-22 Ing. Lukáš Procházka

23 RECYKLOVANÉ MATERIÁLY SPŠ na Proseku 5-23 Ing. Lukáš Procházka recyklace - nakládání s odpadem vedoucí k jeho dalšímu použití - opětovné (cyklické) uvedení materiálu do výrobního procesu kovy (Fe, Al, Cu) papír a textil plasty a sklo oleje a rozpouštědla světelné zdroje LED, recyklované plasty v automobilech Mercedes

24 RECYKLOVANÉ MATERIÁLY SPŠ na Proseku 5-24 Ing. Lukáš Procházka

25 RECYKLOVANÉ MATERIÁLY SPŠ na Proseku 5-25 Ing. Lukáš Procházka - nábytek ze 100% recyklovaného kartonového papíru
