BRNO - MEDLÁNKY BYTOVÉ DOMY NOVÉ MEDLÁNKY AKTUALIZACE VEGETAČNÍCH ÚPRAV TECHNICKÁ ZPRÁVA - ČÁST A,B,C,D,E - 01

Transkript

1 Vedoucí projektant Zodpovědný projektant Vypracoval Autor projektu Ing. T. Horský Ing. T. Horský Ing. T. Horský Ing. E. Wagnerová BRNO - MEDLÁNKY BYTOVÉ DOMY NOVÉ MEDLÁNKY Formát Datum Stupeň 1A4 06/2011 RDS AKTUALIZACE VEGETAČNÍCH ÚPRAV měřítko č. výkresu TECHNICKÁ ZPRÁVA - ČÁST A,B,C,D,E - 01

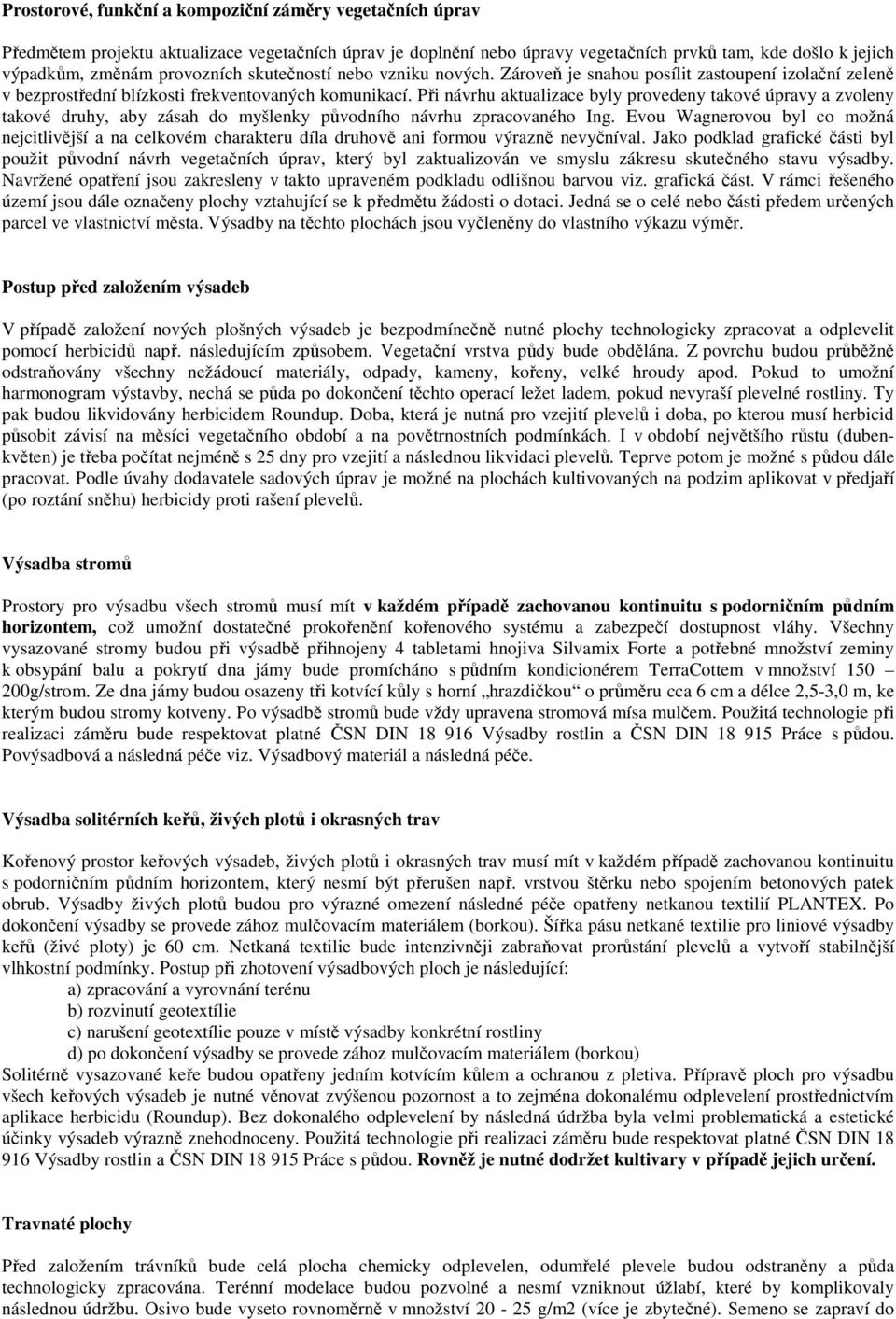

2 Prostorové, funkční a kompoziční záměry vegetačních úprav Předmětem projektu aktualizace vegetačních úprav je doplnění nebo úpravy vegetačních prvků tam, kde došlo k jejich výpadkům, změnám provozních skutečností nebo vzniku nových. Zároveň je snahou posílit zastoupení izolační zeleně v bezprostřední blízkosti frekventovaných komunikací. Při návrhu aktualizace byly provedeny takové úpravy a zvoleny takové druhy, aby zásah do myšlenky původního návrhu zpracovaného Ing. Evou Wagnerovou byl co možná nejcitlivější a na celkovém charakteru díla druhově ani formou výrazně nevyčníval. Jako podklad grafické části byl použit původní návrh vegetačních úprav, který byl zaktualizován ve smyslu zákresu skutečného stavu výsadby. Navržené opatření jsou zakresleny v takto upraveném podkladu odlišnou barvou viz. grafická část. V rámci řešeného území jsou dále označeny plochy vztahující se k předmětu žádosti o dotaci. Jedná se o celé nebo části předem určených parcel ve vlastnictví města. Výsadby na těchto plochách jsou vyčleněny do vlastního výkazu výměr. Postup před založením výsadeb V případě založení nových plošných výsadeb je bezpodmínečně nutné plochy technologicky zpracovat a odplevelit pomocí herbicidů např. následujícím způsobem. Vegetační vrstva půdy bude obdělána. Z povrchu budou průběžně odstraňovány všechny nežádoucí materiály, odpady, kameny, kořeny, velké hroudy apod. Pokud to umožní harmonogram výstavby, nechá se půda po dokončení těchto operací ležet ladem, pokud nevyraší plevelné rostliny. Ty pak budou likvidovány herbicidem Roundup. Doba, která je nutná pro vzejití plevelů i doba, po kterou musí herbicid působit závisí na měsíci vegetačního období a na povětrnostních podmínkách. I v období největšího růstu (dubenkvěten) je třeba počítat nejméně s 25 dny pro vzejití a následnou likvidaci plevelů. Teprve potom je možné s půdou dále pracovat. Podle úvahy dodavatele sadových úprav je možné na plochách kultivovaných na podzim aplikovat v předjaří (po roztání sněhu) herbicidy proti rašení plevelů. Výsadba stromů Prostory pro výsadbu všech stromů musí mít v každém případě zachovanou kontinuitu s podorničním půdním horizontem, což umožní dostatečné prokořenění kořenového systému a zabezpečí dostupnost vláhy. Všechny vysazované stromy budou při výsadbě přihnojeny 4 tabletami hnojiva Silvamix Forte a potřebné množství zeminy k obsypání balu a pokrytí dna jámy bude promícháno s půdním kondicionérem TerraCottem v množství g/strom. Ze dna jámy budou osazeny tři kotvící kůly s horní hrazdičkou o průměru cca 6 cm a délce 2,5-3,0 m, ke kterým budou stromy kotveny. Po výsadbě stromů bude vždy upravena stromová mísa mulčem. Použitá technologie při realizaci záměru bude respektovat platné ČSN DIN Výsadby rostlin a ČSN DIN Práce s půdou. Povýsadbová a následná péče viz. Výsadbový materiál a následná péče. Výsadba solitérních keřů, živých plotů i okrasných trav Kořenový prostor keřových výsadeb, živých plotů i okrasných trav musí mít v každém případě zachovanou kontinuitu s podorničním půdním horizontem, který nesmí být přerušen např. vrstvou štěrku nebo spojením betonových patek obrub. Výsadby živých plotů budou pro výrazné omezení následné péče opatřeny netkanou textilií PLANTEX. Po dokončení výsadby se provede zához mulčovacím materiálem (borkou). Šířka pásu netkané textilie pro liniové výsadby keřů (živé ploty) je 60 cm. Netkaná textilie bude intenzivněji zabraňovat prorůstání plevelů a vytvoří stabilnější vlhkostní podmínky. Postup při zhotovení výsadbových ploch je následující: a) zpracování a vyrovnání terénu b) rozvinutí geotextílie c) narušení geotextílie pouze v místě výsadby konkrétní rostliny d) po dokončení výsadby se provede zához mulčovacím materiálem (borkou) Solitérně vysazované keře budou opatřeny jedním kotvícím kůlem a ochranou z pletiva. Přípravě ploch pro výsadbu všech keřových výsadeb je nutné věnovat zvýšenou pozornost a to zejména dokonalému odplevelení prostřednictvím aplikace herbicidu (Roundup). Bez dokonalého odplevelení by následná údržba byla velmi problematická a estetické účinky výsadeb výrazně znehodnoceny. Použitá technologie při realizaci záměru bude respektovat platné ČSN DIN Výsadby rostlin a ČSN DIN Práce s půdou. Rovněž je nutné dodržet kultivary v případě jejich určení. Travnaté plochy Před založením trávníků bude celá plocha chemicky odplevelen, odumřelé plevele budou odstraněny a půda technologicky zpracována. Terénní modelace budou pozvolné a nesmí vzniknout úžlabí, které by komplikovaly následnou údržbu. Osivo bude vyseto rovnoměrně v množství g/m2 (více je zbytečné). Semeno se zapraví do

3 půdy zahrabáním a povrch se důkladně uválí. V období vzcházení a mladých fází vývoje trávníku nesmí dojít k přeschnutí plochy, aby se zabránilo zaschnutí nedokonale zakořenělých rostlinek. Zálivka se pak může postupně omezovat. Travnaté plochy budou předány současně s předáním výsadeb. Celý technologický proces zakládání bude v souladu s platnými normami ČSN DIN Zakládání trávníků, ČSN DIN Práce s půdou. Plochy lomového kamene Plochy, které svým charakterem nebo polohou, vylučující jednoduše udržovatelné vegetační úpravy budou kryty vrstvou lomového kamene o velikosti mm šedé barvy s nepravidelným osázením keři nebo okr. travinami. Kamenná drť musí být zbavená všech jemných jílovitých částic a zeminy. Plochy budou opatřeny netkanou textilií PLANTEX, která bude zabraňovat prorůstání plevelů. Výsadbový materiál a následná údržba Druhové zastoupení navržených dřevin je odvislé od charakteru prostředí, jejich nenáročnosti a jednoduchosti údržby. Všechny vysazované rostliny budou dodávány v kontejneru, ve velikosti stanovené v grafické části. Použitý rostlinný materiál musí být první jakosti a splňovat ČSN. Všechny vysazované listnaté stromy musí mít zapěstovanou korunu ve výšce nejméně 230 cm a obvod kmene cm, s kořenovým balem. Stromy budou při výsadbě upraveny řezem na úkor vnitřních a konkurenčních větví. Terminály budou zachovány. Po výsadbě budou stromy řádně zality (cca l vody/ ks) a výsadbová mísa mulčovaná borkou. Kůly budou u stromů ponechány po dobu 3 let a mísy pod stromy budou udržovány v bezplevelném stavu. Stromy budou vyžadovat dotaci vody min. 2 roky po výsadbě i když potřeba zálivky bude s časem klesat. V prvním vegetačním období po výsadbě je obvyklá dávka vody cca 8-10 x l/ks. Stromy budou v následné péči kontrolovány ve vývoji, případně jim budou povolovány úvazky a opravovány kotvy. Živé ploty budou stříhány 2x ročně a to na výšku cm. Mulčované mísy stromů a plošných výsadeb budou odplevelovány min. 2x ročně. Sečení trávníku bude prováděno vždy tak, aby se výška porostu udržovala v rozmezí 8 10 cm. Použitá technologie při následné údržbě bude respektovat platné ČSN DIN rozvojová a udržovací péče o rostliny. Případné jednotlivé úhyny vysazovaných stromů a keřů budou průběžně v rámci dvouleté záruky nahrazovány. V ceně dodávky stromových výsadeb bude zahrnuto 2 roky údržby a zálivky.

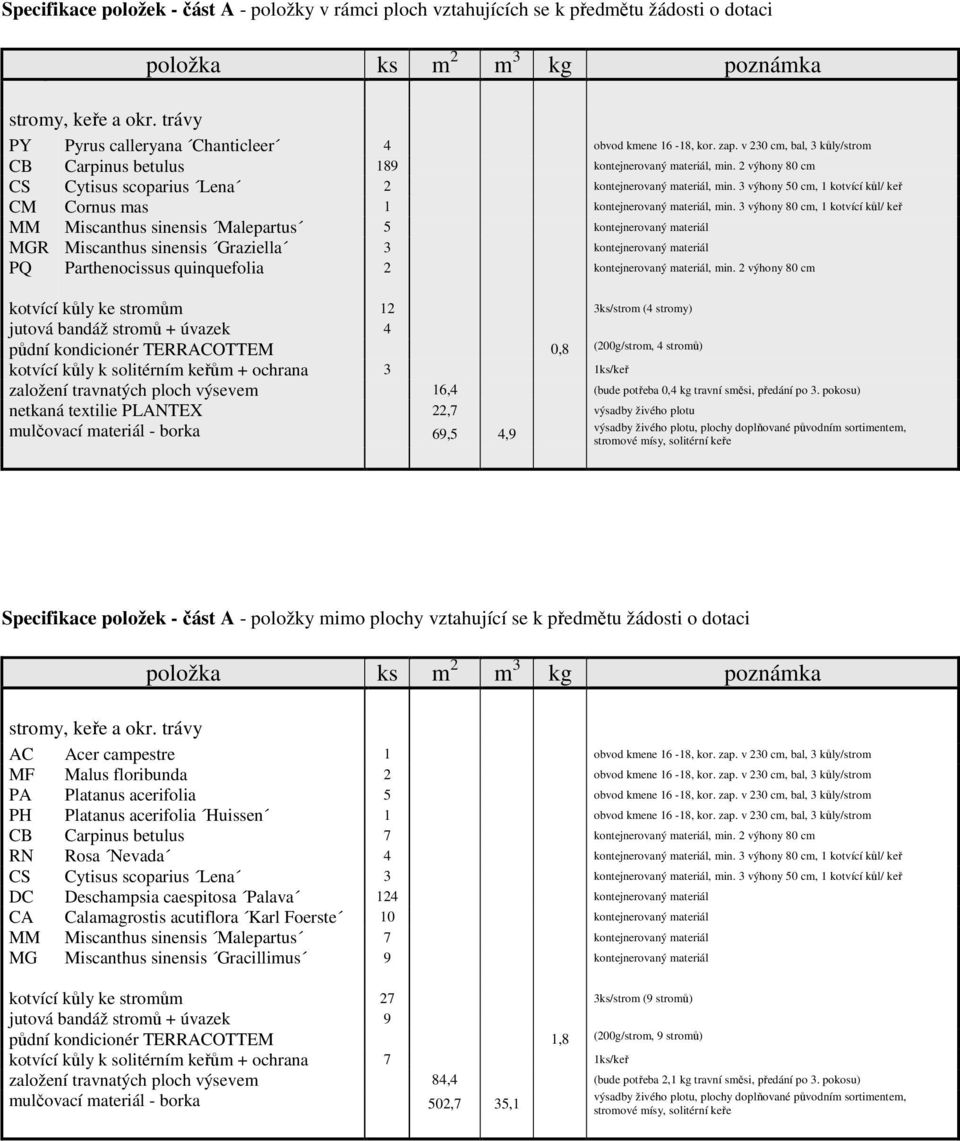

4 Specifikace položek - část A - položky v rámci ploch vztahujících se k předmětu žádosti o dotaci PY Pyrus calleryana Chanticleer 4 obvod kmene 16-18, kor. zap. v 230 cm, bal, 3 kůly/strom CB Carpinus betulus 189 kontejnerovaný materiál, min. 2 výhony 80 cm CS Cytisus scoparius Lena 2 kontejnerovaný materiál, min. 3 výhony 50 cm, 1 kotvící kůl/ keř CM Cornus mas 1 kontejnerovaný materiál, min. 3 výhony 80 cm, 1 kotvící kůl/ keř MM Miscanthus sinensis Malepartus 5 kontejnerovaný materiál MGR Miscanthus sinensis Graziella 3 kontejnerovaný materiál PQ Parthenocissus quinquefolia 2 kontejnerovaný materiál, min. 2 výhony 80 cm kotvící kůly ke stromům 12 3ks/strom (4 stromy) jutová bandáž stromů + úvazek 4 půdní kondicionér TERRACOTTEM 0,8 (200g/strom, 4 stromů) kotvící kůly k solitérním keřům + ochrana 3 1ks/keř založení travnatých ploch výsevem 16,4 (bude potřeba 0,4 kg travní směsi, předání po 3. pokosu) netkaná textilie PLANTEX 22,7 výsadby živého plotu mulčovací materiál - borka 69,5 4,9 stromové mísy, solitérní keře Specifikace položek - část A - položky mimo plochy vztahující se k předmětu žádosti o dotaci AC Acer campestre 1 obvod kmene 16-18, kor. zap. v 230 cm, bal, 3 kůly/strom MF Malus floribunda 2 obvod kmene 16-18, kor. zap. v 230 cm, bal, 3 kůly/strom PA Platanus acerifolia 5 obvod kmene 16-18, kor. zap. v 230 cm, bal, 3 kůly/strom PH Platanus acerifolia Huissen 1 obvod kmene 16-18, kor. zap. v 230 cm, bal, 3 kůly/strom CB Carpinus betulus 7 kontejnerovaný materiál, min. 2 výhony 80 cm RN Rosa Nevada 4 kontejnerovaný materiál, min. 3 výhony 80 cm, 1 kotvící kůl/ keř CS Cytisus scoparius Lena 3 kontejnerovaný materiál, min. 3 výhony 50 cm, 1 kotvící kůl/ keř DC Deschampsia caespitosa Palava 124 kontejnerovaný materiál CA Calamagrostis acutiflora Karl Foerste 10 kontejnerovaný materiál MM Miscanthus sinensis Malepartus 7 kontejnerovaný materiál MG Miscanthus sinensis Gracillimus 9 kontejnerovaný materiál kotvící kůly ke stromům 27 3ks/strom (9 stromů) jutová bandáž stromů + úvazek 9 půdní kondicionér TERRACOTTEM 1,8 (200g/strom, 9 stromů) kotvící kůly k solitérním keřům + ochrana 7 1ks/keř založení travnatých ploch výsevem 84,4 (bude potřeba 2,1 kg travní směsi, předání po 3. pokosu) mulčovací materiál - borka 502,7 35,1 stromové mísy, solitérní keře

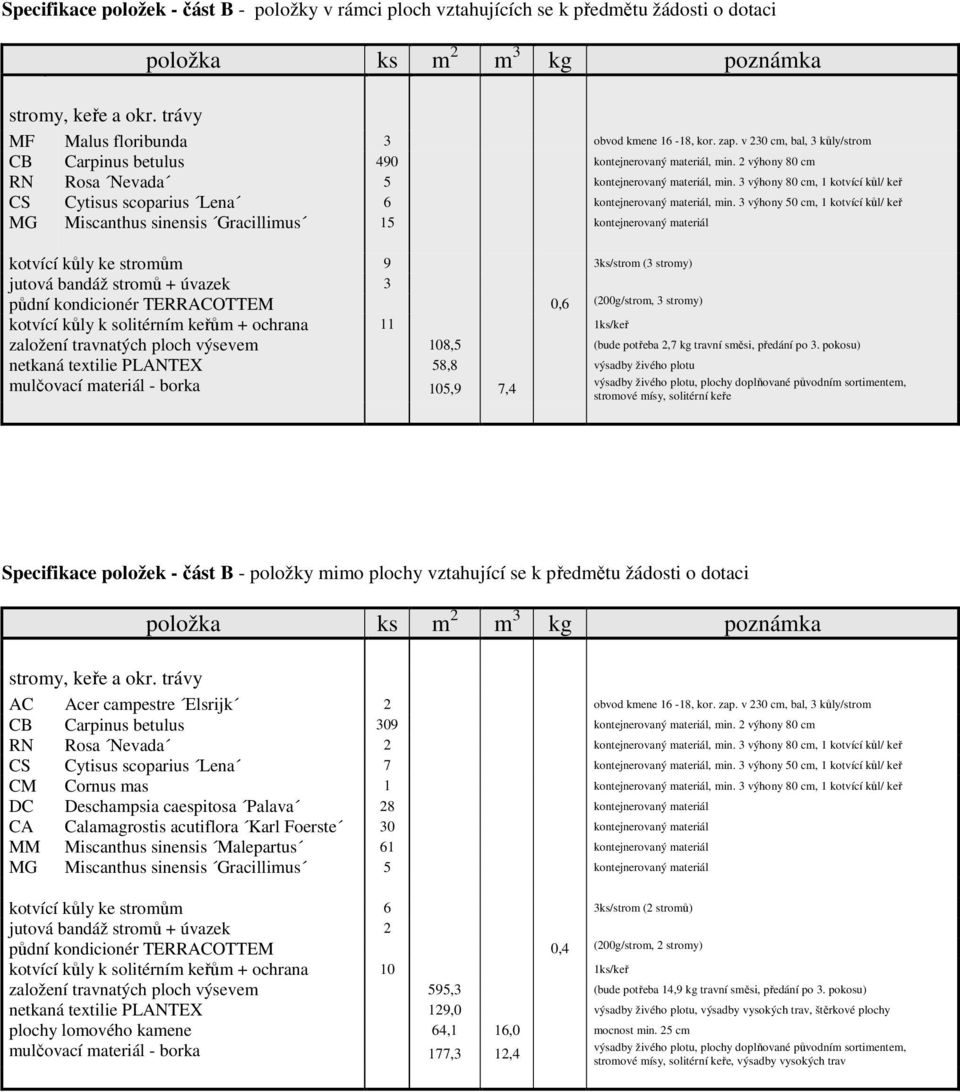

5 Specifikace položek - část B - položky v rámci ploch vztahujících se k předmětu žádosti o dotaci MF Malus floribunda 3 obvod kmene 16-18, kor. zap. v 230 cm, bal, 3 kůly/strom CB Carpinus betulus 490 kontejnerovaný materiál, min. 2 výhony 80 cm RN Rosa Nevada 5 kontejnerovaný materiál, min. 3 výhony 80 cm, 1 kotvící kůl/ keř CS Cytisus scoparius Lena 6 kontejnerovaný materiál, min. 3 výhony 50 cm, 1 kotvící kůl/ keř MG Miscanthus sinensis Gracillimus 15 kontejnerovaný materiál kotvící kůly ke stromům 9 3ks/strom (3 stromy) jutová bandáž stromů + úvazek 3 půdní kondicionér TERRACOTTEM 0,6 (200g/strom, 3 stromy) kotvící kůly k solitérním keřům + ochrana 11 1ks/keř založení travnatých ploch výsevem 108,5 (bude potřeba 2,7 kg travní směsi, předání po 3. pokosu) netkaná textilie PLANTEX 58,8 výsadby živého plotu mulčovací materiál - borka 105,9 7,4 stromové mísy, solitérní keře Specifikace položek - část B - položky mimo plochy vztahující se k předmětu žádosti o dotaci AC Acer campestre Elsrijk 2 obvod kmene 16-18, kor. zap. v 230 cm, bal, 3 kůly/strom CB Carpinus betulus 309 kontejnerovaný materiál, min. 2 výhony 80 cm RN Rosa Nevada 2 kontejnerovaný materiál, min. 3 výhony 80 cm, 1 kotvící kůl/ keř CS Cytisus scoparius Lena 7 kontejnerovaný materiál, min. 3 výhony 50 cm, 1 kotvící kůl/ keř CM Cornus mas 1 kontejnerovaný materiál, min. 3 výhony 80 cm, 1 kotvící kůl/ keř DC Deschampsia caespitosa Palava 28 kontejnerovaný materiál CA Calamagrostis acutiflora Karl Foerste 30 kontejnerovaný materiál MM Miscanthus sinensis Malepartus 61 kontejnerovaný materiál MG Miscanthus sinensis Gracillimus 5 kontejnerovaný materiál kotvící kůly ke stromům 6 3ks/strom (2 stromů) jutová bandáž stromů + úvazek 2 půdní kondicionér TERRACOTTEM 0,4 (200g/strom, 2 stromy) kotvící kůly k solitérním keřům + ochrana 10 1ks/keř založení travnatých ploch výsevem 595,3 (bude potřeba 14,9 kg travní směsi, předání po 3. pokosu) netkaná textilie PLANTEX 129,0 výsadby živého plotu, výsadby vysokých trav, štěrkové plochy plochy lomového kamene 64,1 16,0 mocnost min. 25 cm mulčovací materiál - borka 177,3 12,4 stromové mísy, solitérní keře, výsadby vysokých trav

6 Specifikace položek - část C - položky v rámci ploch vztahujících se k předmětu žádosti o dotaci PY Pyrus calleryana Chanticleer 1 obvod kmene 16-18, kor. zap. v 230 cm, bal, 3 kůly/strom CB Carpinus betulus 350 kontejnerovaný materiál, min. 2 výhony 80 cm RN Rosa Nevada 3 kontejnerovaný materiál, min. 3 výhony 80 cm, 1 kotvící kůl/ keř CS Cytisus scoparius Lena 1 kontejnerovaný materiál, min. 3 výhony 50 cm, 1 kotvící kůl/ keř DC Deschampsia caespitosa Palava 40 kontejnerovaný materiál kotvící kůly ke stromům 3 3ks/strom (1 strom) jutová bandáž stromů + úvazek 1 půdní kondicionér TERRACOTTEM 0,2 (200g/strom, 1 strom) kotvící kůly k solitérním keřům + ochrana 4 1ks/keř netkaná textilie PLANTEX 42,1 výsadby živého plotu mulčovací materiál - borka 93,7 6,5 stromové mísy, solitérní keře Specifikace položek - část C - položky mimo plochy vztahující se k předmětu žádosti o dotaci AP Acer platanoides Emerald Queen 7 obvod kmene 16-18, kor. zap. v 230 cm, bal, 3 kůly/strom AR Acer campestre Red Shine 3 obvod kmene 16-18, kor. zap. v 230 cm, bal, 3 kůly/strom PH Platanus acerifolia Huissen 1 RN Rosa Nevada 4 kontejnerovaný materiál, min. 3 výhony 80 cm, 1 kotvící kůl/ keř CM Cornus mas 1 kontejnerovaný materiál, min. 3 výhony 80 cm, 1 kotvící kůl/ keř DC Deschampsia caespitosa Palava 50 kontejnerovaný materiál CA Calamagrostis acutiflora Karl Foerste 10 kontejnerovaný materiál kotvící kůly ke stromům 33 3ks/strom (11 stromů) jutová bandáž stromů + úvazek 11 půdní kondicionér TERRACOTTEM 2,2 (200g/strom, 11 stromů) kotvící kůly k solitérním keřům + ochrana 5 1ks/keř založení travnatých ploch výsevem 56,5 (bude potřeba 1,4 kg travní směsi, předání po 3. pokosu) mulčovací materiál - borka 135,2 9,5 plochy doplňované původním sortimentem, stromové mísy, solitérní keře

7 Specifikace položek - část D - položky v rámci ploch vztahujících se k předmětu žádosti o dotaci stromy, keře PY Pyrus calleryana Chanticleer 3 obvod kmene 16-18, kor. zap. v 230 cm, bal, 3 kůly/strom CB Carpinus betulus 348 kontejnerovaný materiál, min. 2 výhony 80 cm kotvící kůly ke stromům 9 3ks/strom (3 stromy) jutová bandáž stromů + úvazek 3 půdní kondicionér TERRACOTTEM 0,6 (200g/strom, 3 stromy) netkaná textilie PLANTEX 41,8 výsadby živého plotu mulčovací materiál - borka 43,3 3,0 výsadby živého plotu, stromové mísy, solitérní keře Specifikace položek - část D - položky mimo plochy vztahující se k předmětu žádosti o dotaci stromy, keře CB Carpinus betulus 42 kontejnerovaný materiál, min. 2 výhony 80 cm CM Cornus mas 3 kontejnerovaný materiál, min. 3 výhony 80 cm, 1 kotvící kůl/ keř kotvící kůly k solitérním keřům + ochrana 3 1ks/keř netkaná textilie PLANTEX 5,0 výsadby živého plotu mulčovací materiál - borka 6,0 0,4 výsadby živého plotu, solitérní keře

8 Specifikace položek - část E - položky v rámci ploch vztahujících se k předmětu žádosti o dotaci AE Acer campestre Elsrijk 4 obvod kmene 16-18, kor. zap. v 230 cm, bal, 3 kůly/strom PY Pyrus calleryana Chanticleer 6 obvod kmene 16-18, kor. zap. v 230 cm, bal, 3 kůly/strom RN Rosa Nevada 3 kontejnerovaný materiál, min. 3 výhony 80 cm, 1 kotvící kůl/ keř PQE Parthenocissus quinq. Engelmanii 4 kontejnerovaný materiál, min. 3 výhony 50 cm kotvící kůly ke stromům 30 3ks/strom (10 stromů) jutová bandáž stromů + úvazek 10 půdní kondicionér TERRACOTTEM 2,0 (200g/strom, 10 stromů) kotvící kůly k solitérním keřům + ochrana 3 1ks/keř mulčovací materiál - borka 7,1 0,5 stromové mísy, solitérní keře Specifikace položek - část E - položky mimo plochy vztahující se k předmětu žádosti o dotaci AE Acer campestre Elsrijk 12 obvod kmene 16-18, kor. zap. v 230 cm, bal, 3 kůly/strom PY Pyrus calleryana Chanticleer 3 obvod kmene 16-18, kor. zap. v 230 cm, bal, 3 kůly/strom PH Platanus acerifolia 3 obvod kmene 16-18, kor. zap. v 230 cm, bal, 3 kůly/strom LV Ligustrum vulgare 71 kontejnerovaný materiál, min. 2 výhony 80 cm PQE Parthenocissus quinq. Engelmanii 6 kontejnerovaný materiál, min. 3 výhony 50 cm kotvící kůly ke stromům 54 3ks/strom (18 stromů) jutová bandáž stromů + úvazek 18 půdní kondicionér TERRACOTTEM 3,6 (200g/strom, 18 stromů) netkaná textilie PLANTEX 8,5 výsadby živého plotu mulčovací materiál - borka 21,9 1,5 výsadby živého plotu, stromové mísy, solitérní keře

9 červen 2011
