1 1. Základní údaje 1.1. Objednatel: Objednatel: Město Havlíčkův Brod Havlíčkovo náměstí Havlíčkův Brod 1.2. Zhotovitel: Zhotovitel: zastoupený: IČO: DIČ: CZ Ateliér zahradní a krajinářské architektury Wanklova Brno Ing. Zdenkem Sendlerem Tel.fax: zsendler@seznam.cz Spolupráce: Ing. Dana Fialová Irena Dundychová Inventarizace zeleně Ing. Michal Obrtel rozpočet, výkaz výměr Název akce: Část: REVITALIZACE STŘEDU MĚSTA HAVLÍČKŮV BROD Havlíčkovo náměstí, ulice Dolní F2 SO 12 ZELEŇ HAVLÍČKOVO NÁMĚSTÍ F2 SO 12 ZELEŇ DOLNÍ ULICE Stupeň: Dokumentace pro stavební povolení Datum: Leden

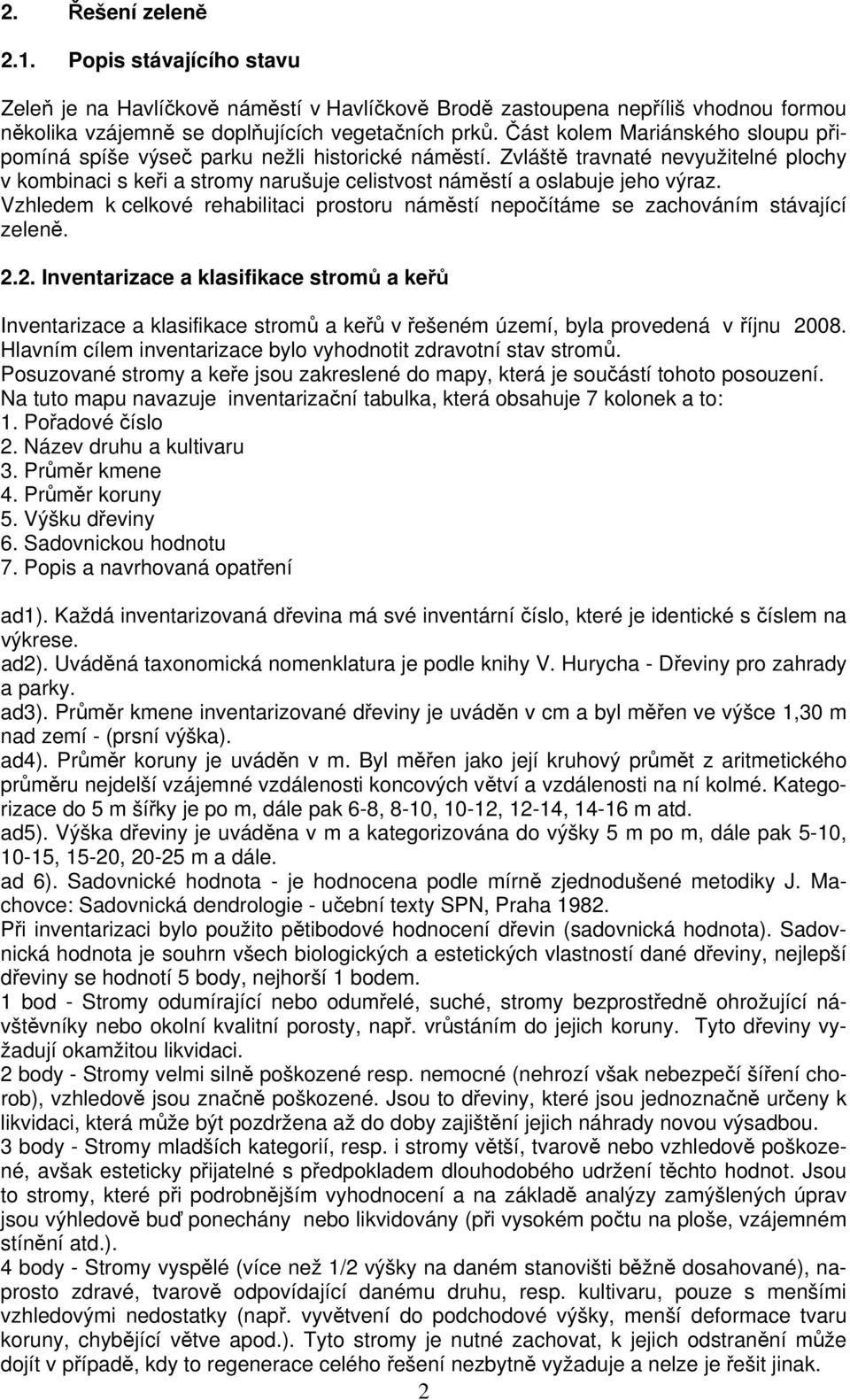

2 2. Řešení zeleně 2.1. Popis stávajícího stavu Zeleň je na Havlíčkově náměstí v Havlíčkově Brodě zastoupena nepříliš vhodnou formou několika vzájemně se doplňujících vegetačních prků. Část kolem Mariánského sloupu připomíná spíše výseč parku nežli historické náměstí. Zvláště travnaté nevyužitelné plochy v kombinaci s keři a stromy narušuje celistvost náměstí a oslabuje jeho výraz. Vzhledem k celkové rehabilitaci prostoru náměstí nepočítáme se zachováním stávající zeleně Inventarizace a klasifikace stromů a keřů Inventarizace a klasifikace stromů a keřů v řešeném území, byla provedená v říjnu Hlavním cílem inventarizace bylo vyhodnotit zdravotní stav stromů. Posuzované stromy a keře jsou zakreslené do mapy, která je součástí tohoto posouzení. Na tuto mapu navazuje inventarizační tabulka, která obsahuje 7 kolonek a to: 1. Pořadové číslo 2. Název druhu a kultivaru 3. Průměr kmene 4. Průměr koruny 5. Výšku dřeviny 6. Sadovnickou hodnotu 7. Popis a navrhovaná opatření ad1). Každá inventarizovaná dřevina má své inventární číslo, které je identické s číslem na výkrese. ad2). Uváděná taxonomická nomenklatura je podle knihy V. Hurycha - Dřeviny pro zahrady a parky. ad3). Průměr kmene inventarizované dřeviny je uváděn v cm a byl měřen ve výšce 1,30 m nad zemí - (prsní výška). ad4). Průměr koruny je uváděn v m. Byl měřen jako její kruhový průmět z aritmetického průměru nejdelší vzájemné vzdálenosti koncových větví a vzdálenosti na ní kolmé. Kategorizace do 5 m šířky je po m, dále pak 6-8, 8-10, 10-12, 12-14, m atd. ad5). Výška dřeviny je uváděna v m a kategorizována do výšky 5 m po m, dále pak 5-10, 10-15, 15-20, m a dále. ad 6). Sadovnické hodnota - je hodnocena podle mírně zjednodušené metodiky J. Machovce: Sadovnická dendrologie - učební texty SPN, Praha Při inventarizaci bylo použito pětibodové hodnocení dřevin (sadovnická hodnota). Sadovnická hodnota je souhrn všech biologických a estetických vlastností dané dřeviny, nejlepší dřeviny se hodnotí 5 body, nejhorší 1 bodem. 1 bod - Stromy odumírající nebo odumřelé, suché, stromy bezprostředně ohrožující návštěvníky nebo okolní kvalitní porosty, např. vrůstáním do jejich koruny. Tyto dřeviny vyžadují okamžitou likvidaci. 2 body - Stromy velmi silně poškozené resp. nemocné (nehrozí však nebezpečí šíření chorob), vzhledově jsou značně poškozené. Jsou to dřeviny, které jsou jednoznačně určeny k likvidaci, která může být pozdržena až do doby zajištění jejich náhrady novou výsadbou. 3 body - Stromy mladších kategorií, resp. i stromy větší, tvarově nebo vzhledově poškozené, avšak esteticky přijatelné s předpokladem dlouhodobého udržení těchto hodnot. Jsou to stromy, které při podrobnějším vyhodnocení a na základě analýzy zamýšlených úprav jsou výhledově buď ponechány nebo likvidovány (při vysokém počtu na ploše, vzájemném stínění atd.). 4 body - Stromy vyspělé (více než 1/2 výšky na daném stanovišti běžně dosahované), naprosto zdravé, tvarově odpovídající danému druhu, resp. kultivaru, pouze s menšími vzhledovými nedostatky (např. vyvětvení do podchodové výšky, menší deformace tvaru koruny, chybějící větve apod.). Tyto stromy je nutné zachovat, k jejich odstranění může dojít v případě, kdy to regenerace celého řešení nezbytně vyžaduje a nelze je řešit jinak. 2

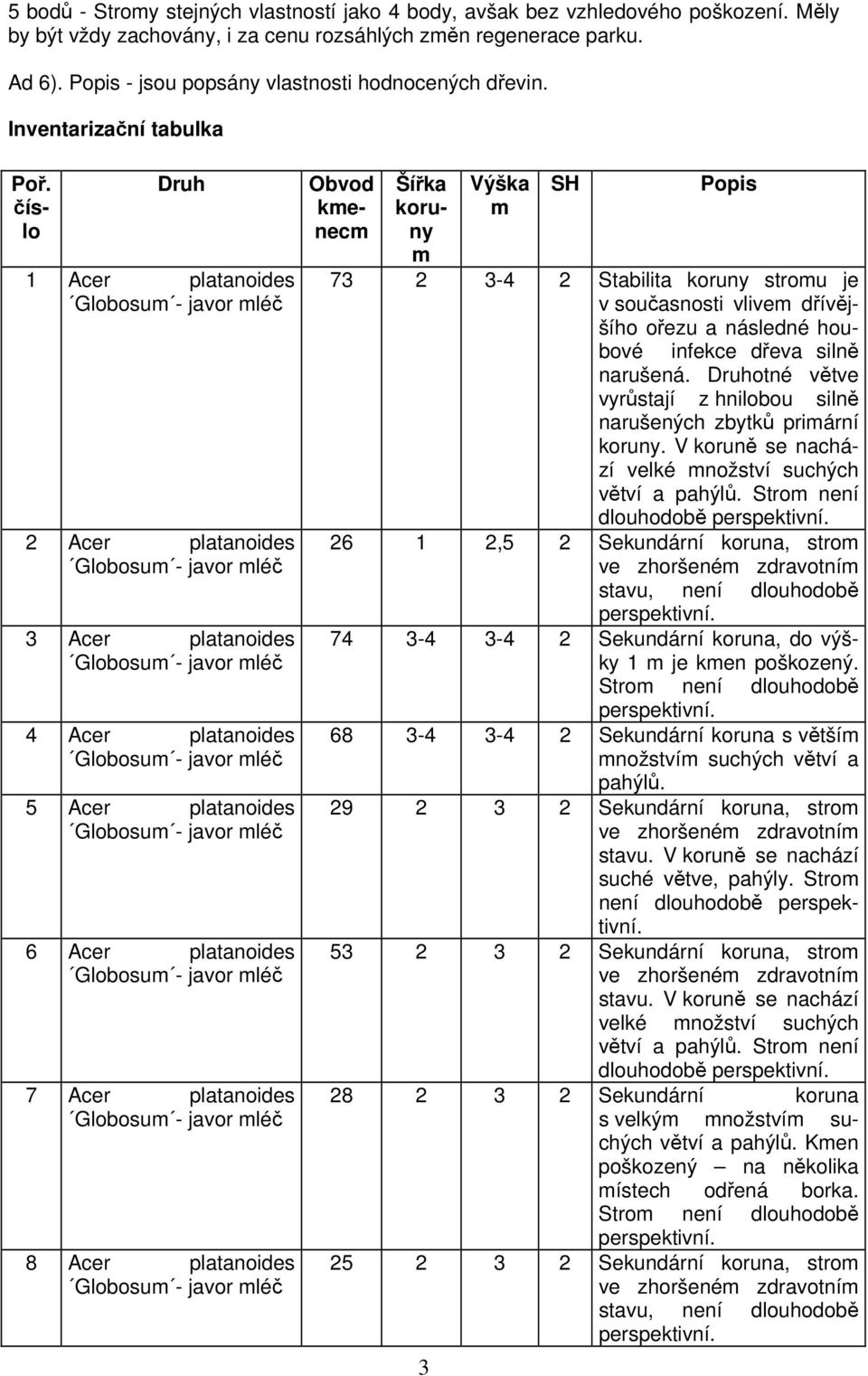

3 5 bodů - Stromy stejných vlastností jako 4 body, avšak bez vzhledového poškození. Měly by být vždy zachovány, i za cenu rozsáhlých změn regenerace parku. Ad 6). Popis - jsou popsány vlastnosti hodnocených dřevin. Inventarizační tabulka Poř. číslo Druh 1 Acer platanoides 2 Acer platanoides 3 Acer platanoides 4 Acer platanoides 5 Acer platanoides 6 Acer platanoides 7 Acer platanoides 8 Acer platanoides Obvod kmenecm Šířka koruny m 3 Výška m SH Popis Stabilita koruny stromu je v současnosti vlivem dřívějšího ořezu a následné houbové infekce dřeva silně narušená. Druhotné větve vyrůstají z hnilobou silně narušených zbytků primární koruny. V koruně se nachází velké množství suchých větví a pahýlů. Strom není dlouhodobě ,5 2 Sekundární koruna, strom Sekundární koruna, do výšky 1 m je kmen poškozený. Strom není dlouhodobě Sekundární koruna s větším množstvím suchých větví a pahýlů Sekundární koruna, strom stavu. V koruně se nachází suché větve, pahýly. Strom není dlouhodobě Sekundární koruna, strom stavu. V koruně se nachází velké množství suchých větví a pahýlů. Strom není dlouhodobě Sekundární koruna s velkým množstvím suchých větví a pahýlů. Kmen poškozený na několika místech odřená borka. Strom není dlouhodobě Sekundární koruna, strom

4 9 Acer platanoides 10 Acer platanoides 11 Acer platanoides 12 Acer platanoides 13 Acer platanoides 14 Acer platanoides 15 Acer platanoides 16 Acer platanoides 17 Acer platanoides 18 Acer platanoides 19 Acer platanoides 20 Acer platanoides 21 Acer platanoides 22 Ligustrum vulgare ptačí zob 23 Acer platanoides Kmen poškozený, strom ve zhoršeném zdravotním stavu, není dlouhodobě Sekundární koruna, kmen poškozený. Strom není dlouhodobě Sekundární koruna s velkým množstvím suchých větví a pahýlů. Strom ve špatném zdravotním stavu, není dlouhodobě Koruna tvarově deformovaná, pahýly. Strom není dlouhodobě ,5 2 V koruně velké množství suchých větví a pahýlů, sekundární koruna. Není dlouhodobě V koruně velké množství suchých větví a pahýlů, sekundární koruna. Není dlouhodobě Sekundární koruna, strom Sekundární koruna, strom ,5 2 Sekundární koruna, strom 30 1,5 2,5 2 Sekundární koruna, strom Suchý strom ,5 2 Sekundární koruna s velkým množstvím suchých větví a pahýlů. Strom není dlouhodobě ,5 3-2 V koruně se nachází malé množství suchých větví. keře 1 1,1 3 Tvarovaný živý plot v dobrém zdravotním stavu Kmen poškozený z důvodu vylamování kosterních větví. Pahýly kosterních větví jsou vyhnilé. Strom ve zhoršeném zdravotním stavu, 4

5 24 Acer platanoides 25 Acer platanoides 26 Acer platanoides 27 Acer platanoides 28 Acer platanoides 29 Acer platanoides 30 Acer platanoides 31 Juniperus chinensis Pfitzeriana - jalovec čínský 32 Malus sp. okrasná jabloň není dlouhodobě Sekundární koruna, pahýly kosterních větví jsou vyhnilé. Strom není dlouhodobě Sekundární koruna, pahýly kosterních větví jsou vyhnilé. Strom není dlouhodobě V koruně se nachází velké množství suchých větví a pahýlů. Strom není dlouhodobě perspektivní, je ve zhoršeném zdravotním stavu Strom je ve zhoršeném zdravotním stavu s větším množstvím suchých větví a pahýlů Široké úžlabí, v koruně se nachází velké množství suchých větví a pahýlů. Strom není dlouhodobě Vyhnilé pahýly kosterních větví, strom ve zhoršeném zdravotním stavu, není dlouhodobě Vyhnilé pahýly kosterních větví, strom ve zhoršeném zdravotním stavu, není dlouhodobě Keře 2 2 Keřová skupina, kompozičně nevhodná V koruně se nachází drobné suché větve. Strom je 33 Rosa sp. - růže keře 2 Záhon růží. 34 Malus sp. okrasná jabloň 35 Tilia cordata lípa srdčitá 36 Picea pungens smrk pichlavý Závěr Úžlabí rozlomené, kmenové dutiny, strom ve zhoršeném zdravotním stavu Průběžný kmen, strom v dobrém zdravotním stavu, dlouhodobě Strom v dobrém zdravotním stavu, kompozičně nevhodný. Na základě terénního šetření lze konstatovat, většina posuzovaných stromů a keřů rostoucích v místě uvažované úpravy: REVITALIZACE HAVLÍČKOVA NÁMĚSTÍ v Havlíčkově Brodě je stavu. Stromy č a Acer 5

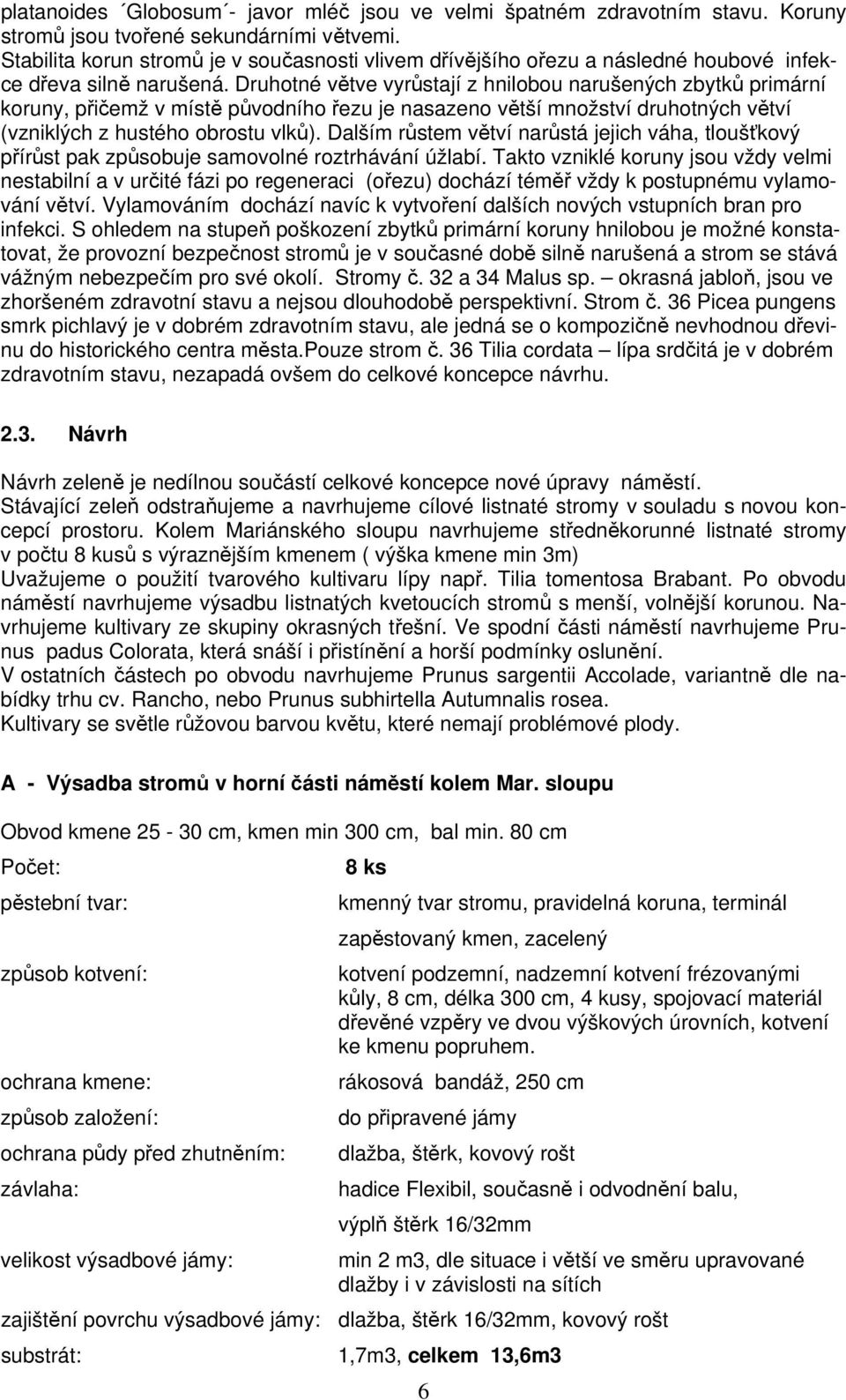

6 platanoides jsou ve velmi špatném zdravotním stavu. Koruny stromů jsou tvořené sekundárními větvemi. Stabilita korun stromů je v současnosti vlivem dřívějšího ořezu a následné houbové infekce dřeva silně narušená. Druhotné větve vyrůstají z hnilobou narušených zbytků primární koruny, přičemž v místě původního řezu je nasazeno větší množství druhotných větví (vzniklých z hustého obrostu vlků). Dalším růstem větví narůstá jejich váha, tloušťkový přírůst pak způsobuje samovolné roztrhávání úžlabí. Takto vzniklé koruny jsou vždy velmi nestabilní a v určité fázi po regeneraci (ořezu) dochází téměř vždy k postupnému vylamování větví. Vylamováním dochází navíc k vytvoření dalších nových vstupních bran pro infekci. S ohledem na stupeň poškození zbytků primární koruny hnilobou je možné konstatovat, že provozní bezpečnost stromů je v současné době silně narušená a strom se stává vážným nebezpečím pro své okolí. Stromy č. 32 a 34 Malus sp. okrasná jabloň, jsou ve zhoršeném zdravotní stavu a nejsou dlouhodobě Strom č. 36 Picea pungens smrk pichlavý je v dobrém zdravotním stavu, ale jedná se o kompozičně nevhodnou dřevinu do historického centra města.pouze strom č. 36 Tilia cordata lípa srdčitá je v dobrém zdravotním stavu, nezapadá ovšem do celkové koncepce návrhu Návrh Návrh zeleně je nedílnou součástí celkové koncepce nové úpravy náměstí. Stávající zeleň odstraňujeme a navrhujeme cílové listnaté stromy v souladu s novou koncepcí prostoru. Kolem Mariánského sloupu navrhujeme středněkorunné listnaté stromy v počtu 8 kusů s výraznějším kmenem ( výška kmene min 3m) Uvažujeme o použití tvarového kultivaru lípy např. Tilia tomentosa Brabant. Po obvodu náměstí navrhujeme výsadbu listnatých kvetoucích stromů s menší, volnější korunou. Navrhujeme kultivary ze skupiny okrasných třešní. Ve spodní části náměstí navrhujeme Prunus padus Colorata, která snáší i přistínění a horší podmínky oslunění. V ostatních částech po obvodu navrhujeme Prunus sargentii Accolade, variantně dle nabídky trhu cv. Rancho, nebo Prunus subhirtella Autumnalis rosea. Kultivary se světle růžovou barvou květu, které nemají problémové plody. A - Výsadba stromů v horní části náměstí kolem Mar. sloupu Obvod kmene cm, kmen min 300 cm, bal min. 80 cm Počet: 8 ks pěstební tvar: kmenný tvar stromu, pravidelná koruna, terminál zapěstovaný kmen, zacelený způsob kotvení: kotvení podzemní, nadzemní kotvení frézovanými kůly, 8 cm, délka 300 cm, 4 kusy, spojovací materiál dřevěné vzpěry ve dvou výškových úrovních, kotvení ke kmenu popruhem. ochrana kmene: rákosová bandáž, 250 cm způsob založení: do připravené jámy ochrana půdy před zhutněním: dlažba, štěrk, kovový rošt závlaha: hadice Flexibil, současně i odvodnění balu, výplň štěrk 16/32mm velikost výsadbové jámy: min 2 m3, dle situace i větší ve směru upravované dlažby i v závislosti na sítích zajištění povrchu výsadbové jámy: dlažba, štěrk 16/32mm, kovový rošt substrát: 1,7m3, celkem 13,6m3 6

7 Druhové složení: Tilia tomentosa Brabant, B - Výsadba stromů po obvodu náměstí Obvod kmene cm, kmen 250, ve volné půdě, bal min. 70 cm Počet: 30 ks ve volné půdě pěstební tvar: kmenný tvar stromu, terminál, kmen zacelený způsob kotvení: kotvení podzemní, nadzemní kotvení frézovanými kůly, 8 cm, délka 300 cm, 4 kusy, spojovací materiál dřevěné vzpěry ve dvou výškových úrovních, kotvení ke kmenu popruhem. ochrana kmene: rákosová bandáž, 250cm způsob založení: do připravené jámy ochrana půdy před zhutněním: dlažba, štěrk, kovový rošt závlaha: hadice Flexibil, současně i odvodnění balu, výplň štěrk 16/32mm velikost výsadbové jámy: min 2m3, dle situace i větší ve směru upravované dlažby i v závislosti na sítích zajištění povrchu výsadbové jámy: dlažba, štěrk 16/32mm, kovový rošt substrát: 1,7m3, celkem 51m3 Druhové složení: - Prunus padus Colorata 8 ks - Prunus sargentii Accolade 22 ks C - Výsadba 2 kusů stromů v Dolní ulici Obvod kmene cm, kmen 250, ve volné půdě, bal min. 70 cm Počet: 2 ks ve volné půdě pěstební tvar: kmenný tvar stromu, terminál, kmen zacelený způsob kotvení: kotvení podzemní, nadzemní kotvení frézovanými kůly, 8 cm, délka 300 cm, 4 kusy, spojovací materiál dřevěné vzpěry ve dvou výškových úrovních, kotvení ke kmenu popruhem. ochrana kmene: rákosová bandáž 250 cm způsob založení: do připravené jámy ochrana půdy před zhutněním: dlažba, štěrk, kovový rošt závlaha: hadice Flexibil, současně i odvodnění balu, výplň štěrk 16/32mm velikost výsadbové jámy: min 2m3, dle situace i větší ve směru upravované dlažby i v závislosti na sítích zajištění povrchu výsadbové jámy: dlažba, štěrk 16/32mm, kovový rošt substrát: 1,7m3, celkem 3,4m3 7

8 Druhové složení: PYR - Pyrus communis Beech Hill Zemina pro stromy obecně: Zdroj a kvalita použité katrované zeminy bude před realizací ověřena agrochemickým rozborem a bude následně odsouhlasena. Zemina bude před použitím případně vhodně upravena dle výsledků rozboru.parametry pěstebního substrátu (materiál pro konstrukci vegetační nosné vrstvy )ČSN DIN v prostoru výsadbové jámy):vrchní vrstva substrátu (do hloubky 40 cm) musí obsahovat 5 % organických látek zrnitostní složení: jílovitá frakce (0,002mm)...3% prachovitá frakce (0,002-0,063mm)...18% písčitá frakce (0,063-2,0mm)...36% štěrkovitá frakce (2,0-63,0mm)...43% obsah živin: doplnění zásoby živin dávkou 3 kg/m 3 hnojivem Osmocote Plus s dobou působení 14 měsíců.výpěstek: odpovídající 1. jakosti dle ON Výpěstky okrasných dřevin - listnaté stromy : skupina: kmenné tvary stromů ve stanovené velikosti. Stromy budou sázeny do připravených jam ručně kopaných. Před započetím prací budou vytýčeny veškeré inž. sítě správcem sítí. Po odstranění stávajícího povrchu budou vykopány jámy pro stromy, jejich velikost bude individuální pro jednotlivé stromy ve vztahu k sítím. Všechny jámy budou před výsadbou zkontrolovány zástupcem investora a projektanta.v případě kontaktu s podzemními sítěmi bude použita ochrana folií, např Rootcontrol dle doporučení správce sítí. Kotvení stromů Stromy jsou kotveny pomocí kovové konstrukce, která slouží současně jako ochrana kmene před poškozením, kmen kotven popruhem. Podpovrchově je pod dlažbou kovová kostra ke které je nadzemní část šroubována. V části se sklonem bude princip zachován a detail přizpůsoben sklonu povrchu. Kmeny stromů jsou obaleny rákosovou rohoží. Baly jsou kotveny systémem podzemních kotev. V části kolem Mar. sloupu bude povrch zakončen kamennou kostkou kladenou do kruhu na kovový rošt. Kovové kotvící prvky budou uchyceny pod povrchem. Technologii kotvení a uchycení dodá dodavatel roštů. Stromy po obvodu Havlíčkova náměstí budou opatřeny kovovým krycím roštem Santacole typ Henri Matisse 2002, čtvercového rozměru 150/150cm. V Dolní ulici je stejný typ a princip, pouze rozměr je 100/100cm. Technologii kotvení a uchycení dodá dodavatel roštů. Závlaha a odvětrání stromů Řešena hadicemi flexibil 80mm zapuštěnými kolem balu. Hadice jsou před uložením vyplněny štěrkem 16/32mm. Celkem 4,5m k jednomu stromu. Vývod je kryt poklopem který je součástí dlažby, nebo roštů. 8

9
