MAGNATEST ECM cenově příznivý vířivoproudý přístroj pro nedestruktivní kontrolu materiálu magnetoinduktivní

Transkript

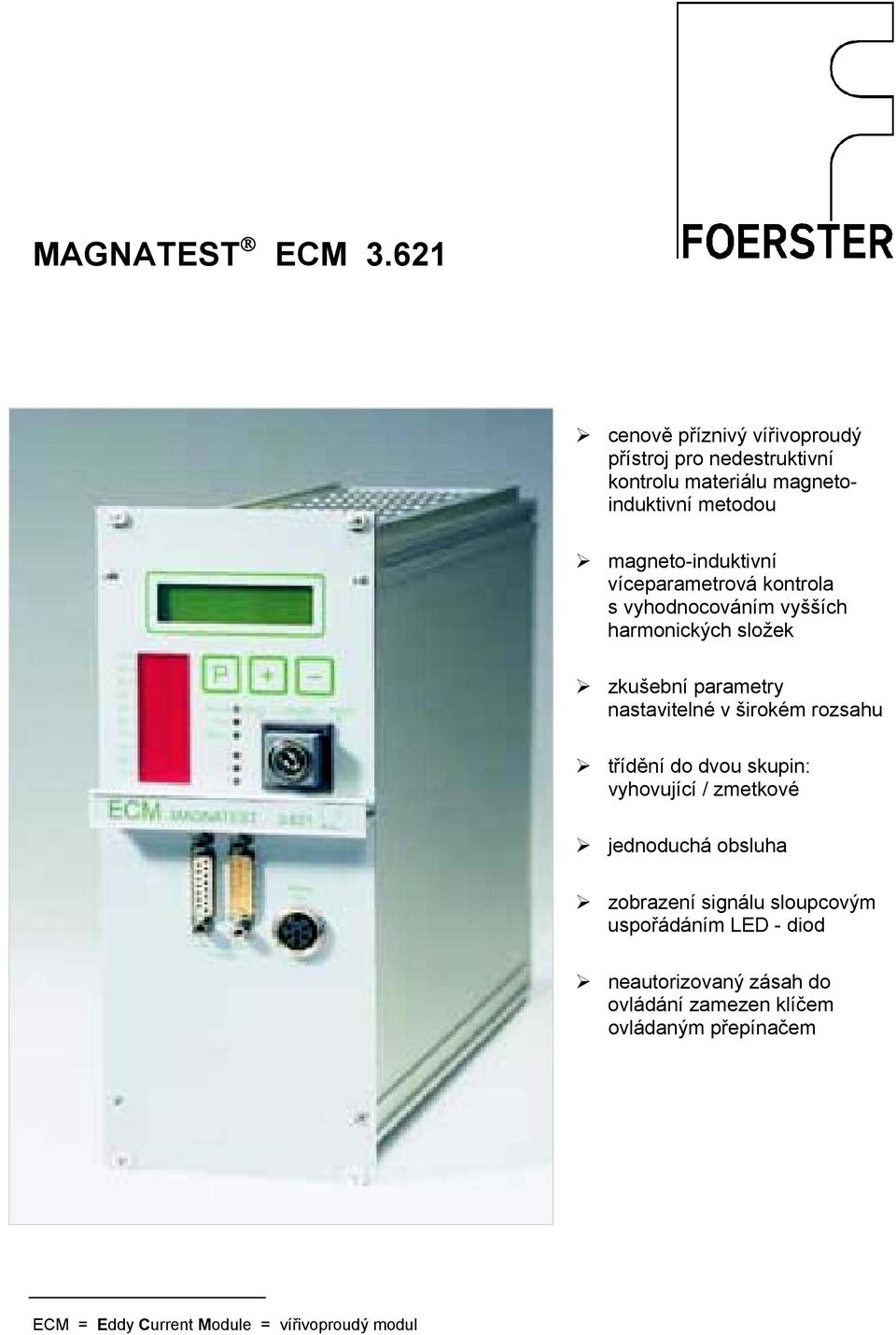

1 MAGNATEST ECM cenově příznivý vířivoproudý přístroj pro nedestruktivní kontrolu materiálu magnetoinduktivní metodou magneto-induktivní víceparametrová kontrola s vyhodnocováním vyšších harmonických složek zkušební parametry nastavitelné v širokém rozsahu třídění do dvou skupin: vyhovující / zmetkové jednoduchá obsluha zobrazení signálu sloupcovým uspořádáním LED - diod neautorizovaný zásah do ovládání zamezen klíčem ovládaným přepínačem ECM = Eddy Current Module = vířivoproudý modul

2 Charakteristika: plně kompatibilní s přístrojem MAGNATEST S (na přání také s výkonovým výstupním zesilovačem ECM/LV pro frekvence pod 64 Hz) lze použít veškeré zkušební cívky používané pro přístroj MAGNATEST S zkušební parametry optimalizované přístrojem MAGNATEST S lze plnohodnotně převzít pro MAGNATEST ECM rozhraní pro připojení PC a využití vyhodnocovacího programu eddywin rozměry určené pro zabudování do běžných přístrojových skříní rozhraní pro nejdůležitější řídicí signály ke zkušební lince bateriové zálohování paměti s uloženými zkušebními parametry možnost kombinovaného provozu s dalšími moduly MAGNATEST nebo typy DEFECTOMAT a STATOGRAPH Použití: automatická kontrola jednotlivých i hromadně vyráběných dílů na: tvrdost pevnost změnu struktury záměnu materiálu geometrické vlastnosti jako je např. - tvarová přesnost - úplnost smontovaných dílů (např. ložisek) - stav opracování u všech kovových dílů jako jsou náboje kola, dveřní zámky, díly řízení, ojnice, články řetězů, hnací hřídele, ložiskové kuličky Způsob provozu: Díl, u kterého se mají kontrolovat materiálové vlastnosti, je vložen do zkušební cívky a budícím vinutím zmagnetován. Napětí indukované v měřícím vinutí cívky závisí na velikosti a tvaru hysterezní křivky. Při sinusovém buzení s malou amplitudou je indukované napětí rovněž sinusové; signál obsahuje převážně základní harmonickou složku. Při vyšší intenzitě budícího pole vzniká signál nesinusového charakteru, který se skládá ze základní a vyšších harmonických složek. Změnou intenzity budícího pole lze zvolit takovou část hysterezní křivky, na které se nejvýrazněji projevují hledané vlastnosti materálu. Analýza vyšších harmonických složek umožňuje získat další důležité informace o stavu materiálu. U feromagnetických dílů se dá s vysokou spolehlivostí posoudit složení legujících přísad, stupeň mechanického nebo tepelného zpracování, neboť se jedná o vlastnosti, které ovlivňují různé části hysterezní křivky. Volbou vhodné budící frekvence lze měnit hloubku vniku budícího magnetického pole do zkoušeného materiálu a tudíž i odděleně posuzovat povrchové a vnitřní vlastnosti materiálu. V případě kontroly neferomagnetických materiálů se za zkušební kritérium berou změny vodivosti materiálu

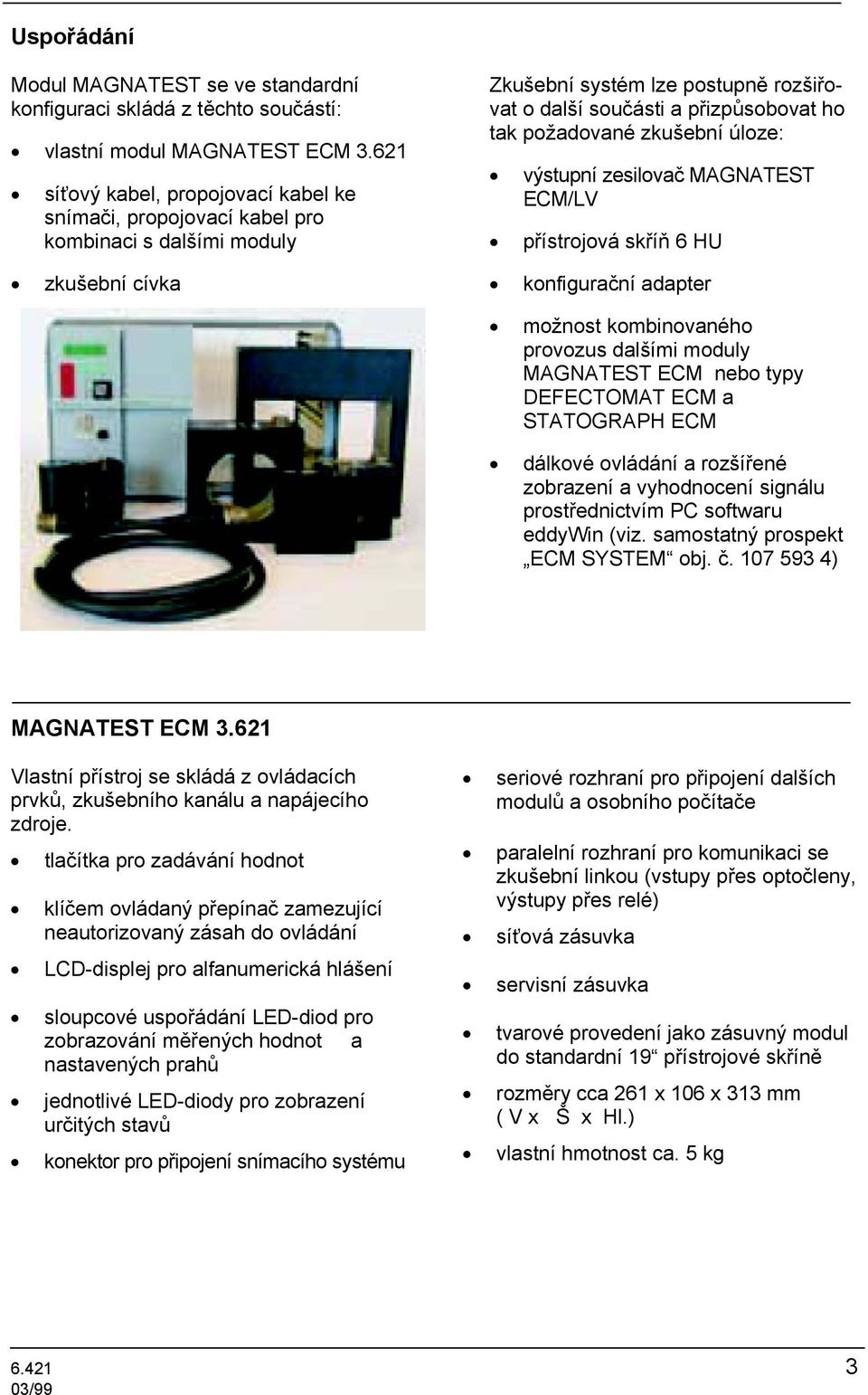

3 Uspořádání Modul MAGNATEST se ve standardní konfiguraci skládá z těchto součástí: vlastní modul MAGNATEST ECM síťový kabel, propojovací kabel ke snímači, propojovací kabel pro kombinaci s dalšími moduly zkušební cívka Zkušební systém lze postupně rozšiřovat o další součásti a přizpůsobovat ho tak požadované zkušební úloze: výstupní zesilovač MAGNATEST ECM/LV přístrojová skříň 6 HU konfigurační adapter možnost kombinovaného provozus dalšími moduly MAGNATEST ECM nebo typy DEFECTOMAT ECM a STATOGRAPH ECM dálkové ovládání a rozšířené zobrazení a vyhodnocení signálu prostřednictvím PC softwaru eddywin (viz. samostatný prospekt ECM SYSTEM obj. č ) MAGNATEST ECM Vlastní přístroj se skládá z ovládacích prvků, zkušebního kanálu a napájecího zdroje. tlačítka pro zadávání hodnot klíčem ovládaný přepínač zamezující neautorizovaný zásah do ovládání LCD-displej pro alfanumerická hlášení sloupcové uspořádání LED-diod pro zobrazování měřených hodnot a nastavených prahů jednotlivé LED-diody pro zobrazení určitých stavů konektor pro připojení snímacího systému seriové rozhraní pro připojení dalších modulů a osobního počítače paralelní rozhraní pro komunikaci se zkušební linkou (vstupy přes optočleny, výstupy přes relé) síťová zásuvka servisní zásuvka tvarové provedení jako zásuvný modul do standardní 19 přístrojové skříně rozměry cca 261 x 106 x 313 mm ( V x Š x Hl.) vlastní hmotnost ca. 5 kg

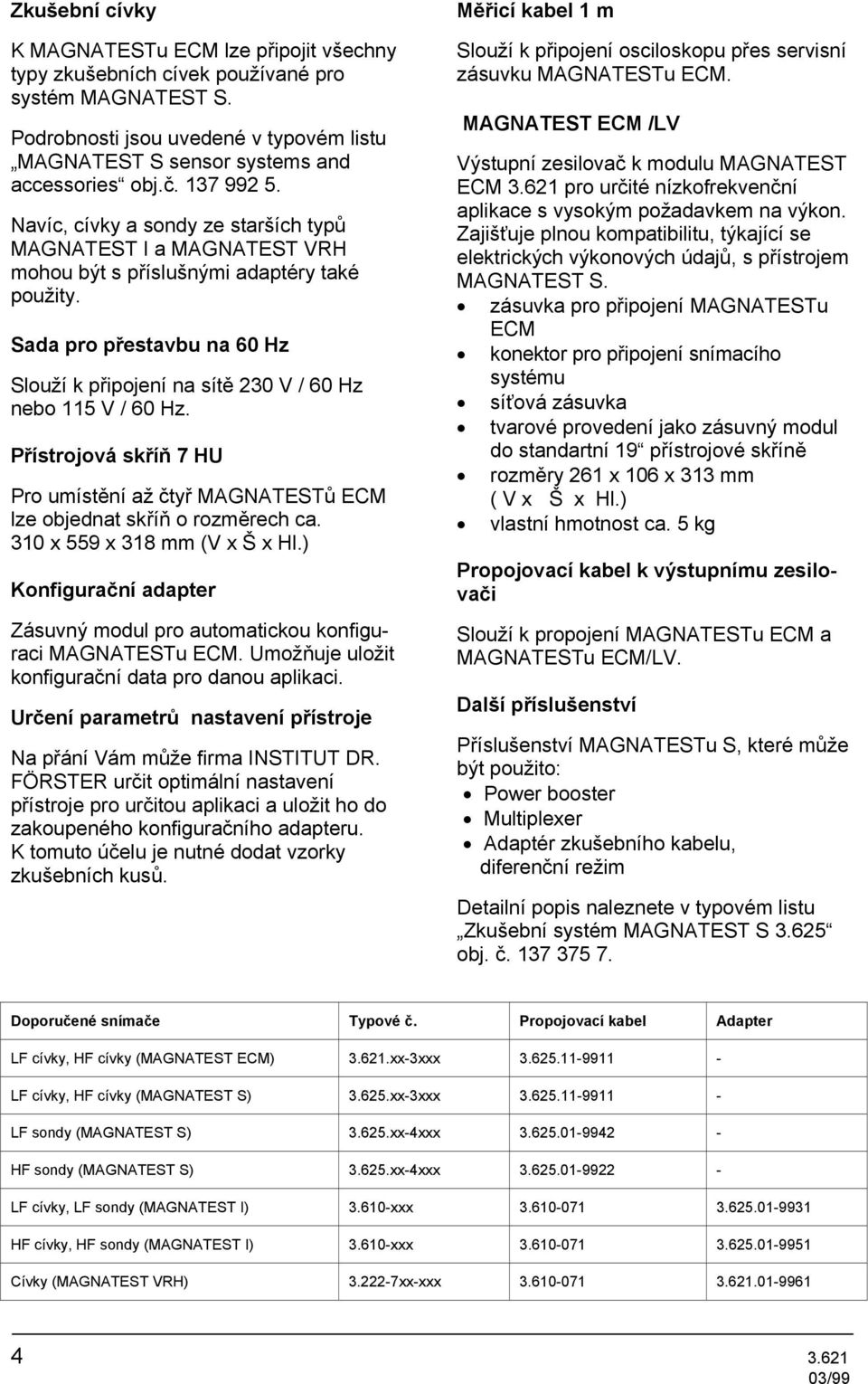

4 Zkušební cívky K MAGNATESTu ECM lze připojit všechny typy zkušebních cívek používané pro systém MAGNATEST S. Podrobnosti jsou uvedené v typovém listu MAGNATEST S sensor systems and accessories obj.č Navíc, cívky a sondy ze starších typů MAGNATEST I a MAGNATEST VRH mohou být s příslušnými adaptéry také použity. Sada pro přestavbu na 60 Hz Slouží k připojení na sítě 230 V / 60 Hz nebo 115 V / 60 Hz. Přístrojová skříň 7 HU Pro umístění až čtyř MAGNATESTů ECM lze objednat skříň o rozměrech ca. 310 x 559 x 318 mm (V x Š x Hl.) Konfigurační adapter Zásuvný modul pro automatickou konfiguraci MAGNATESTu ECM. Umožňuje uložit konfigurační data pro danou aplikaci. Určení parametrů nastavení přístroje Na přání Vám může firma INSTITUT DR. FÖRSTER určit optimální nastavení přístroje pro určitou aplikaci a uložit ho do zakoupeného konfiguračního adapteru. K tomuto účelu je nutné dodat vzorky zkušebních kusů. Měřicí kabel 1 m Slouží k připojení osciloskopu přes servisní zásuvku MAGNATESTu ECM. MAGNATEST ECM /LV Výstupní zesilovač k modulu MAGNATEST ECM pro určité nízkofrekvenční aplikace s vysokým požadavkem na výkon. Zajišťuje plnou kompatibilitu, týkající se elektrických výkonových údajů, s přístrojem MAGNATEST S. zásuvka pro připojení MAGNATESTu ECM konektor pro připojení snímacího systému síťová zásuvka tvarové provedení jako zásuvný modul do standartní 19 přístrojové skříně rozměry 261 x 106 x 313 mm ( V x Š x Hl.) vlastní hmotnost ca. 5 kg Propojovací kabel k výstupnímu zesilovači Slouží k propojení MAGNATESTu ECM a MAGNATESTu ECM/LV. Další příslušenství Příslušenství MAGNATESTu S, které může být použito: Power booster Multiplexer Adaptér zkušebního kabelu, diferenční režim Detailní popis naleznete v typovém listu Zkušební systém MAGNATEST S obj. č Doporučené snímače Typové č. Propojovací kabel Adapter LF cívky, HF cívky (MAGNATEST ECM) xx-3xxx LF cívky, HF cívky (MAGNATEST S) xx-3xxx LF sondy (MAGNATEST S) xx-4xxx HF sondy (MAGNATEST S) xx-4xxx LF cívky, LF sondy (MAGNATEST I) xxx HF cívky, HF sondy (MAGNATEST I) xxx Cívky (MAGNATEST VRH) xx-xxx

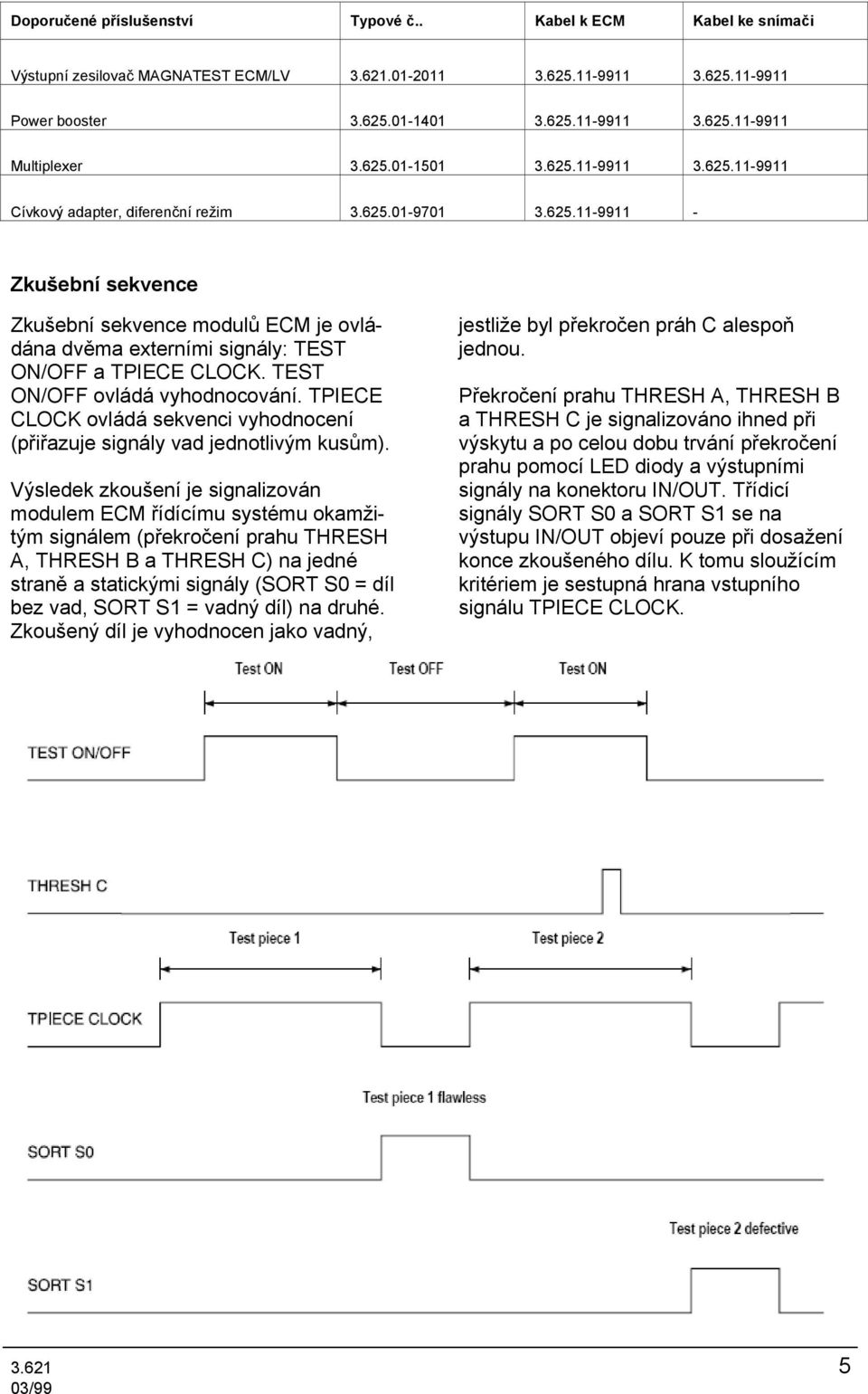

5 Doporučené příslušenství Typové č.. Kabel k ECM Kabel ke snímači Výstupní zesilovač MAGNATEST ECM/LV Power booster Multiplexer Cívkový adapter, diferenční režim Zkušební sekvence Zkušební sekvence modulů ECM je ovládána dvěma externími signály: TEST ON/OFF a TPIECE CLOCK. TEST ON/OFF ovládá vyhodnocování. TPIECE CLOCK ovládá sekvenci vyhodnocení (přiřazuje signály vad jednotlivým kusům). Výsledek zkoušení je signalizován modulem ECM řídícímu systému okamžitým signálem (překročení prahu THRESH A, THRESH B a THRESH C) na jedné straně a statickými signály (SORT S0 = díl bez vad, SORT S1 = vadný díl) na druhé. Zkoušený díl je vyhodnocen jako vadný, jestliže byl překročen práh C alespoň jednou. Překročení prahu THRESH A, THRESH B a THRESH C je signalizováno ihned při výskytu a po celou dobu trvání překročení prahu pomocí LED diody a výstupními signály na konektoru IN/OUT. Třídicí signály SORT S0 a SORT S1 se na výstupu IN/OUT objeví pouze při dosažení konce zkoušeného dílu. K tomu sloužícím kritériem je sestupná hrana vstupního signálu TPIECE CLOCK

6 Technické údaje Rozsah zkušební frekvence nastavitelná od 2 Hz do 128 khz v 17 stupních Výstup pro připojení snímače Digitalizace měřeného signálu 0,35 A ef, 20 V šš intenzita budícího pole nastavitelná v 1% krocích 16 bitový A/D převodník Vstupní zesilovač přepěťová ochrana (± 13 V) Zkušební provoz Filtry Vyhodnocování signálu Mikroprocesor Signálový procesor Povolené hodnoty napájecího napětí Provozní teplota jednou zkušební cívkou absolutní režim dvěmi zk. Cívkami diferenční režim pomocí adaptéru proti rušení ze sítě 50/100/150 Hz resp. 60/120/180 Hz až 7. harmonická složka pro frekvence 256 Hz řídí průběh provozu, ovládání, autotest atd. pro sběr měřených hodnot a zpracování rychlou Fourierovou transformací 115 / 230 V (+)10 % (-)15 %, Hz (+) 5 C až (+) 40 C Stupeň krytí (podle DIN ) IP 30 IP 54 (při umístění ve skříni 7 HU)

7 Doplňující informace Německy Anglicky Typové listy objedn. č. objedn. č. Snímače MAGNATEST S ECM-SYSTEM a PC-SOFTWARE eddywin STATOGRAPH ECM DEFECTOMAT ECM Aplikační informace Kontrola pevnosti: Pivní sudy Závěsné čepy vysokonapěťových izolátorů Kontrola tvrdosti: Náboj kola Hrot čepu Zámek dveří osobního automobilu Články řetězu Fréza holicího strojku Kontrola záměny materiálu: Austenitické trubky Tvrdokovové destičky Tvrdokovové kuličky Vyvrtávací tyče Spojovací tyč řízení

8 Objednávací pokyny Označení Typové označení Objednací číslo STANDARDNÍ FUNKČNÍ JEDNOTKY MAGNATEST ECM, 50 HZ se skládá z: MAGNATEST ECM software MAGNATEST ECM siťový kabel návod k obsluze-něm SW 1.0 UA 06/D návod k obsluze-angl SW 1.0 UA 06/A návod k obsluze-česky SW 1.0 UA 06/CZ MAGNATEST ECM, 60 HZ, se skládá z: MAGNATEST ECM software MAGNATEST ECM siťový kabel sada pro přestavbu na 60 HZ návod k obsluze-něm SW 1.0 UA 06/D návod k obsluze-angl SW 1.0 UA 06/A MAGNATEST ECM, 50 HZ s výstupním zesilovačem se skládá z: MAGNATEST ECM software MAGNATEST ECM připojovací kabel k zesilovači siťový kabel návod k obsluze-něm SW 1.0 UA 06/D návod k obsluze-angl SW 1.0 UA 06/A

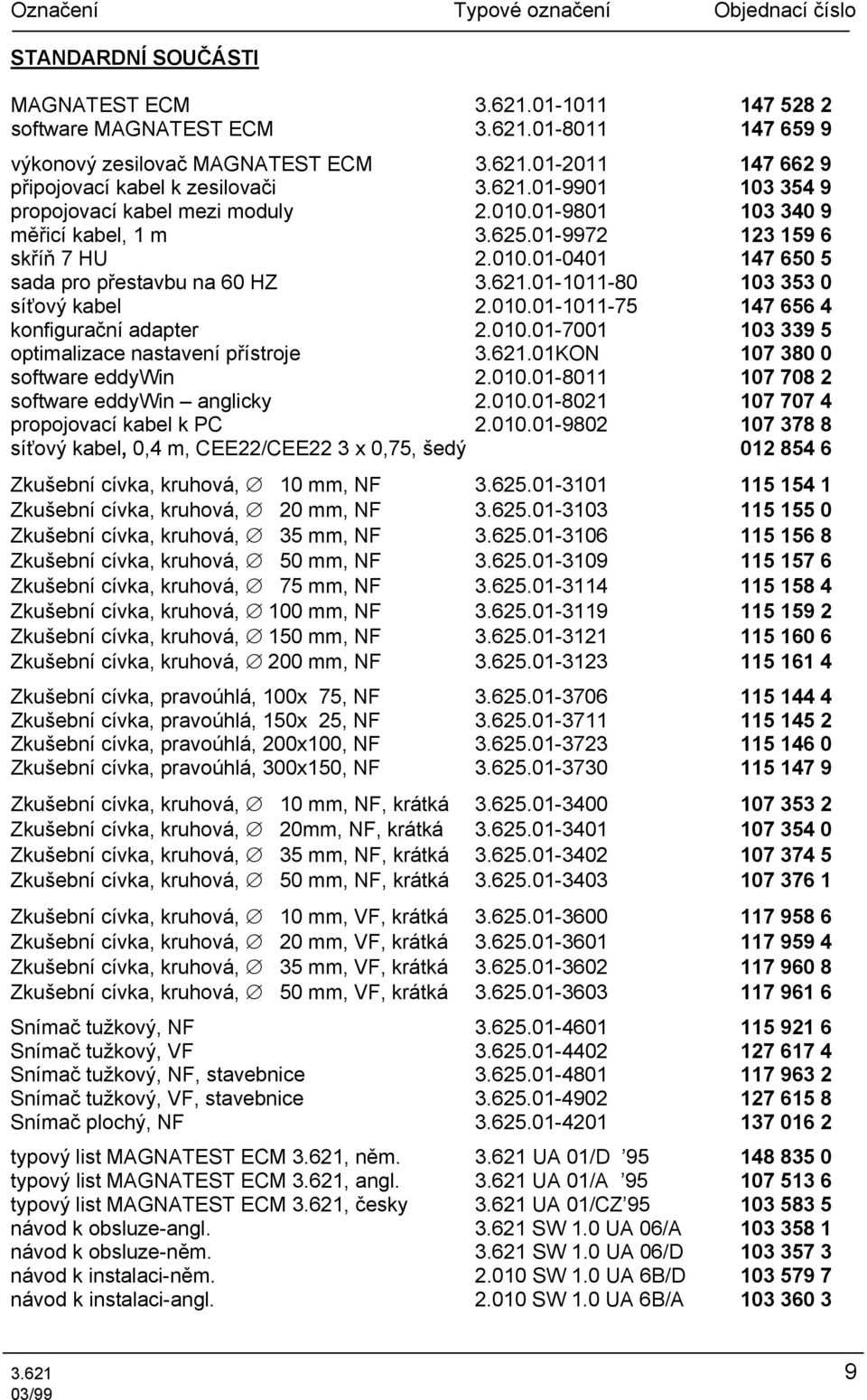

9 Označení Typové označení Objednací číslo STANDARDNÍ SOUČÁSTI MAGNATEST ECM software MAGNATEST ECM výkonový zesilovač MAGNATEST ECM připojovací kabel k zesilovači propojovací kabel mezi moduly měřicí kabel, 1 m skříň 7 HU sada pro přestavbu na 60 HZ síťový kabel konfigurační adapter optimalizace nastavení přístroje KON software eddywin software eddywin anglicky propojovací kabel k PC síťový kabel, 0,4 m, CEE22/CEE22 3 x 0,75, šedý Zkušební cívka, kruhová, 10 mm, NF Zkušební cívka, kruhová, 20 mm, NF Zkušební cívka, kruhová, 35 mm, NF Zkušební cívka, kruhová, 50 mm, NF Zkušební cívka, kruhová, 75 mm, NF Zkušební cívka, kruhová, 100 mm, NF Zkušební cívka, kruhová, 150 mm, NF Zkušební cívka, kruhová, 200 mm, NF Zkušební cívka, pravoúhlá, 100x 75, NF Zkušební cívka, pravoúhlá, 150x 25, NF Zkušební cívka, pravoúhlá, 200x100, NF Zkušební cívka, pravoúhlá, 300x150, NF Zkušební cívka, kruhová, 10 mm, NF, krátká Zkušební cívka, kruhová, 20mm, NF, krátká Zkušební cívka, kruhová, 35 mm, NF, krátká Zkušební cívka, kruhová, 50 mm, NF, krátká Zkušební cívka, kruhová, 10 mm, VF, krátká Zkušební cívka, kruhová, 20 mm, VF, krátká Zkušební cívka, kruhová, 35 mm, VF, krátká Zkušební cívka, kruhová, 50 mm, VF, krátká Snímač tužkový, NF Snímač tužkový, VF Snímač tužkový, NF, stavebnice Snímač tužkový, VF, stavebnice Snímač plochý, NF typový list MAGNATEST ECM 3.621, něm UA 01/D typový list MAGNATEST ECM 3.621, angl UA 01/A typový list MAGNATEST ECM 3.621, česky UA 01/CZ návod k obsluze-angl SW 1.0 UA 06/A návod k obsluze-něm SW 1.0 UA 06/D návod k instalaci-něm SW 1.0 UA 6B/D návod k instalaci-angl SW 1.0 UA 6B/A
