1 Č. REVIZE DATUM VYPRACOVAL KONTROLOVAL SCHVÁLIL POZNÁMKA ZPRACOVATEL ČÁSTI tel: fax: TECHNISERV spol. s r.o. VYPRACOVAL Ing. J. Jaroš ŠSCHL Kamenice zateplení D.1 Dokumentace stavebního objektu D1.1 Architektonicko stavební řešení - TECHNISERV spol. s r.o. Moskevská 86 KONTROLOVAL Ing. C. Holek SCHVÁLIL Ing. J. Jaroš STUPEŇ Č. ZAKÁZKY POČET FORM. DATUM MĚŘÍTKO Č.KOPIE techniserv@techniserv.c D1.1 Seznam příloh a technická zpráva 1 - ČÁST DSP+DPS A4 01/ Č. PŘÍL. Techniserv spol. s r.o. 1 Revize 0

2 Obsah 1 Seznam příloh Identifikační údaje Úvod Přehled výchozích podkladů Stávající stav Bourací práce Nový stav Střecha Fasáda Výplně otvorů Zámečnické výrobky Klempířské výrobky Malby Požárně bezpečnostní řešení Silnoproud a hromosvod Klimatizační jednotky Rozvod plynu Závěr Techniserv spol. s r.o. 2 Revize 0

3 1 Seznam příloh 1. Seznam příloh a technická zpráva 8 A4. 2. Tabulka výrobků 9 A4. 3. Členění oken 7 A4 4. Půdorys 1.NP 1:100 6 A4 5. Půdorys 2.NP 1:100 6 A4 6. Půdorys 3.NP 1:100 6 A4 7. Půdorys střechy 1:100 6 A4 8. Řez A-A 1:100 2 A4 9. Řez B-B 1:100 2 A4 10. Východní pohled -stávající stav+bourací práce 1:100 3 A4 11. Západní pohled -stávající stav+bourací práce 1:100 3 A4 12. Severní pohled -stávající stav+bourací práce 1:100 3 A4 13. Severní průčelí -stávající stav+bourací práce 1:100 3 A4 14. Jižní pohled -stávající stav+bourací práce 1:100 3 A4 15. Východní pohled - nový stav 1:100 3 A4 16. Západní pohled - nový stav 1:100 3 A4 17. Severní pohled - nový stav 1:100 3 A4 18. Severní průčelí - nový stav 1:100 3 A4 19. Jižní pohled - nový stav 1:100 2 A4 20. Detaily 1,sv Techniserv spol. s r.o. 3 Revize 0

4 2 2.1 Identifikační údaje Název stavby: ŠSCHL Kamenice zateplení Stupeň dokumentace: Projekt pro stavební povolení a realizaci Místo stavby: Korunní 2, Kamenice okres Praha východ Investor: Česká republika Hasičský záchranný sbor Středočeského kraje Jana Palacha 1970, Kladno Projektant: Techniserv spol. s r.o. Moskevská Praha 10 Zpracovatel: Ing Jiří Jaroš autorizovaný inženýr pro pozemní stavby číslo autorizace ČKAIT: Zakázkové číslo: Úvod Projekt řeší zateplení fasády včetně výměny části dosud nevyměněných oken objektu školícího centra HZS Středočeského kraje. Potřeba tohoto zateplení vyplývá z nevyhovujících tepelnětechnických parametrů fasády původních, dosud nevyměněných otvorových výplní. Povrchové úpravy fasády (omítky) i otvorové výplně jsou navíc technicky i morálně dožilé a vyžadují celkovou obnovu. Kromě prací přímo souvisejících s obnovou fasády nebudou v objektu prováděny žádné další stavební úpravy. Práce budou probíhat za provozu objektu. V předstihu byly jako samostatné akce provedeny tyto práce: Zateplení střechy Techniserv spol. s r.o. 4 Revize 0

5 Výměna části oken Rekonstrukce topení včetně vybudování objektové plynové kotelny 2.3 Přehled výchozích podkladů Pro zpracování projektové dokumentace byly použity následující podklady: Archivní dokumentace objektu Energetický audit, zpracovaný Václavem Cihelkou v Požadavky investora Místní šetření uskutečněné projektantem 2.4 Stávající stav Objekt byl postaven v 70-tých letech 20. Století. Jedná se o samostatně stojící objekt složený ze dvou částí vzájemně spojených krčkem. Konstrukčně jsou obě části řešené jako montovaný, železobetonový skelet. Obvodový plášť 1. PP a spojovacím krčku je vyzdívaný z cihel CDm v tl. 375mm, plášť v 1. a 2NP je montovaný z pórobetonových parapetních panelů tl. 250mm, meziokenní vložky jsou vyzděny z pórobetonu. Na části střechy části B je nástavba strojovny VZT. Omítka na zdivu 1.PP je hrubá tažená, 1. a 2NP včetně střešní nástavby má břízolitovou omítku. Střecha obou částí je plochá, jednoplášťová odvodněná do vnitřních svodů. Spojovací krček a střešní nástavba mají pultovou střechu odvodněnou do žlabů. Krytina části A je tvořena střešní folií vytaženou na atiku s ukončením lištou. Krytina části B je tvořena natavovacími asfaltovými pasy. Krytina je ukončena na boku atiky, vrchol atiky je oplechován. Na spojovacím krčku a střešní nástavbě je krytina z natavovacích asfaltových pasů. Okna v 1. PP obou částí, obou podlažích spojovacího krčku, části 2.NP části A a střešní nástavbě jsou původní dřevěná zdvojená. Ostatní okna v 1. a 2NP byla postupně vyměněna za plastová s izolačními dvojskly. Klempířské výrobky jsou provedeny z pozinkovaného plechu. Pouze na střeše části A je foliová krytina na atice ukončena lištou z poplastovaného plechu Objekt nevykazuje statické ani stavebně-technické závady. Tepelně-technické parametry obvodového pláště včetně původních oken nevyhovují současným požadavkům. 2.5 Bourací práce Bourací práce zahrnují odstranění odfouklých nebo jinak poškozených částí omítky cca 10% plochy kompletní odstranění hrubých tažených omítek 1.PP až do úrovně odskoku fasády vybourání všech původních dřevěných oken a kovových dveří ve fasádě ( plastová okna s dveře zůstanou zachována demontáže vnějších parapetů všech oken demontáže vnitřních parapetů měněných oken demontáže okapů a svodů včetně žlabových háků na spojovacím krčku a střešní nástavbě demontáž oplechování atik a říms Techniserv spol. s r.o. 5 Revize 0

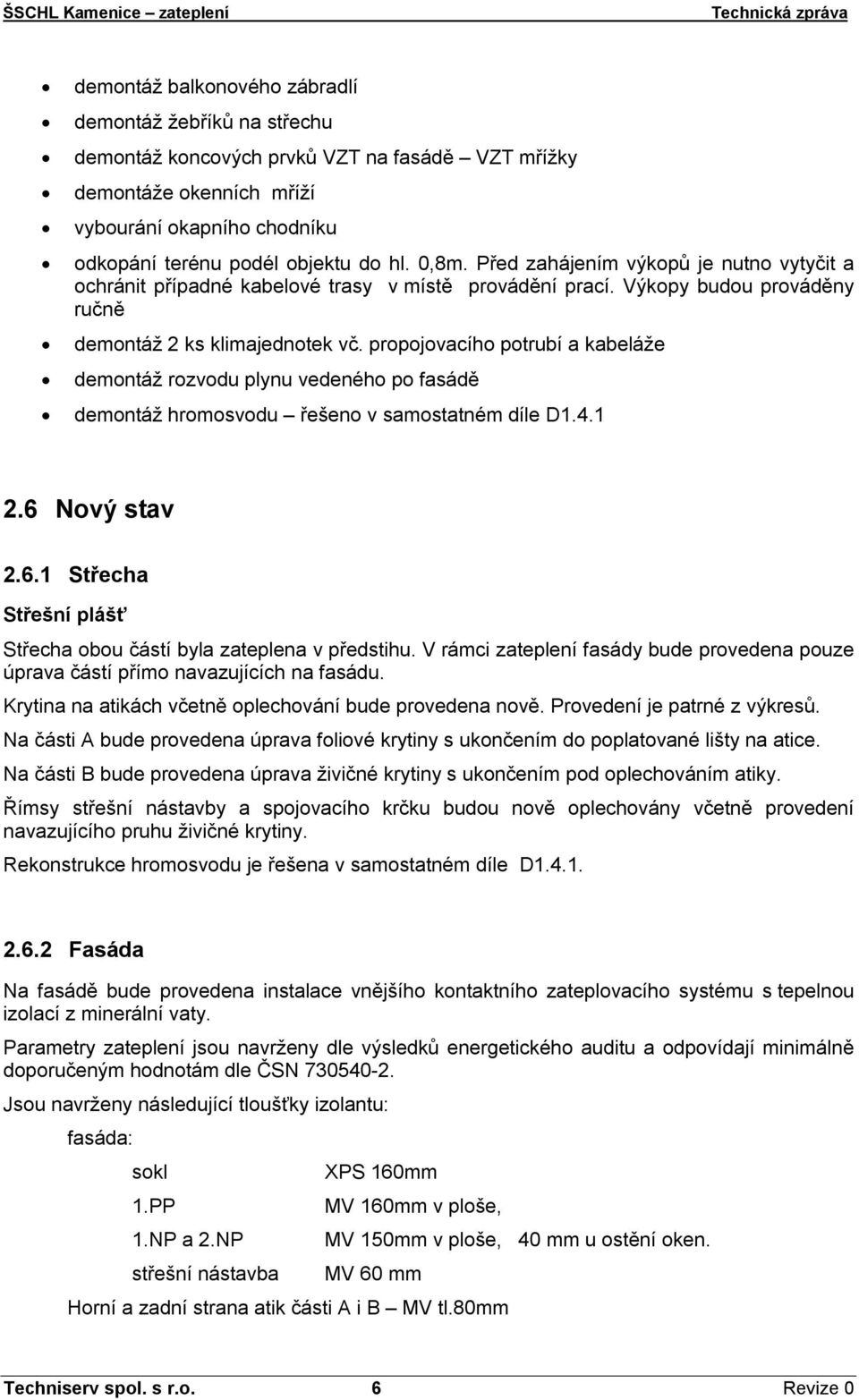

6 demontáž balkonového zábradlí demontáž žebříků na střechu demontáž koncových prvků VZT na fasádě VZT mřížky demontáže okenních mříží vybourání okapního chodníku odkopání terénu podél objektu do hl. 0,8m. Před zahájením výkopů je nutno vytyčit a ochránit případné kabelové trasy v místě provádění prací. Výkopy budou prováděny ručně demontáž 2 ks klimajednotek vč. propojovacího potrubí a kabeláže demontáž rozvodu plynu vedeného po fasádě demontáž hromosvodu řešeno v samostatném díle D Nový stav Střecha Střešní plášť Střecha obou částí byla zateplena v předstihu. V rámci zateplení fasády bude provedena pouze úprava částí přímo navazujících na fasádu. Krytina na atikách včetně oplechování bude provedena nově. Provedení je patrné z výkresů. Na části A bude provedena úprava foliové krytiny s ukončením do poplatované lišty na atice. Na části B bude provedena úprava živičné krytiny s ukončením pod oplechováním atiky. Římsy střešní nástavby a spojovacího krčku budou nově oplechovány včetně provedení navazujícího pruhu živičné krytiny. Rekonstrukce hromosvodu je řešena v samostatném díle D Fasáda Na fasádě bude provedena instalace vnějšího kontaktního zateplovacího systému s tepelnou izolací z minerální vaty. Parametry zateplení jsou navrženy dle výsledků energetického auditu a odpovídají minimálně doporučeným hodnotám dle ČSN Jsou navrženy následující tloušťky izolantu: fasáda: sokl 1.PP 1.NP a 2.NP střešní nástavba XPS 160mm MV 160mm v ploše, MV 150mm v ploše, 40 mm u ostění oken. MV 60 mm Horní a zadní strana atik části A i B MV tl.80mm Techniserv spol. s r.o. 6 Revize 0

7 spodní strana balkonů MV 60 mm TEPELNĚTECHNICKÉ VYHODNOCENÍ SOUČINITELE PROSTUPU TEPLA Součinitel prostupu tepla U (W/m2K) Konstrukce [ W/m2K] dle ČSN Hodnocení vypočtený požadovaný doporučený 1 Stěna CDm tl. 375mm 0,23 0,30 0,25 vyhoví Stěna plynosilik tl mm 0,22 0,30 0,25 vyhoví 3 střecha 0,18 0,30 0,25 vyhoví 4 Okna 1,20 1,50 1,20 vyhoví 5 Vstupní dveře 1,20 1,70 1,20 vyhoví 6 Dveře 1,20 1,70 1,20 vyhoví 7 Podlaha přízemí č. A 0,35 0,45 0,30 vyhoví 7 Podlaha přízemí č. B 0,41 0,45 0,30 vyhoví Před provedením zateplení bude omítka 2. a 3.podlaží očištěna tlakovou vodou. Bude provedeno vyspravení a doplnění původní omítky na poškozených místech a plnoplošná penetrace podkladu. Stěny 1.podlaží budou omítnuty jádrovou jednovrstvou omítkou Dále budou provedeny zkoušky vytažení hmoždin jsou navrženy šroubovací kotvy s podkladním talířkem Pro zateplení bude použit kompletní certifikovaný zateplovací systém - např. Dektherm včetně systémových doplňkových prvků. Desky tepelné izolace se přilepí k očištěnému a vyspravenému podkladu a následně přikotví pomocí talířových hmoždin. Počet a rozmístění hmoždin je navrženo v souladu s ČSN Výška objektu splňuje podmínky pro použití zjednodušeného statického výpočtu kotvení. Výsledky výpočtu jsou v příloze technické zprávy. Provedení zateplení jako celku i jeho jednotlivých detailů musí odpovídat technologickému postupu pro použitý systém a být v souladu s ČSN Mimo jiné budou dodrženy následující zásady. Sokl z XPS bude proveden do úrovně cca 0,5m nad upravený terén ve stejné tloušťce jako zateplení fasády. Přechod mezi soklem a fasádou nebude přiznán, nebude použita zakládací soklová lišta.. Založení 1.vrstvy MV se provede na dřevěnou lať, která se před provedením soklu z XPS odsraní. Desky se lepí od spodu směrem nahoru na sraz bez mezer a sousední vrstvy vždy na vazbu (optimálně o ½ desky). V místě výplní otvorů musí být desky umístěny tak, aby spáry mezi deskami nekončily v rohu okna. Na tepelném izolantu se vytvoří ze stěrkové hmoty a skleněné tkaniny výztužná vrstva, na přechodu mezi XPS a MV bude zdvojena perlinka. Na výztužnou vrstvu se aplikuje finální povrchová úprava ze silikonových omítek hrubost 2 probarvených ve hmotě v požadovaných barevných strukturách. Ostění, nadpraží a Techniserv spol. s r.o. 7 Revize 0

8 rohy se vyztuží systémovými lištami z plastu s připevněnou síťkou ze skelné tkaniny. V návaznosti na výplně otvorů se použijí ukončovací APU lišty. U rohů okenních a dveřních otvorů se výztužná vrstva zesílí diagonálními obdélníky z výztužné tkaniny o rozměrech cca 450x250mm pod úhlem 45. Veškeré prostupy zateplením ( kotvy mříží, potrubí, průchody kabelů, hromosvodu atd. budou utěsněny silikonovým tmelem a opatřeny krycími rozetami. Na sokl se použijí desky z XPS s profilovaným povrchem (např. Styrodur) a to tak, že se zatáhnou do hloubky cca 800mm pod úroveň stávajícího terénu a s horní hranou cca 500mm nad úroveň stávajícího terénu. V místě, kde na objekt navazují podzemní jímky, bude zateplení soklu ukončeno u terénu. Po zateplení soklu se na izolant pod úrovní terénu vloží nopová folie ukončená v úrovni terénu systémovou ukončovací lištou. Do výkopu se vloží zemnící pásek viz díl D1.4.1 a provede se hutněnou po vrstvách tl. max 300mm. zpětný zasyp zeminou Okolo soklu objektu se provede okapní chodník z betonových dlaždic 500/ kladených do pískového lože ve spádu směrem od objektu. V místě hlavního vstupu se provede betonová mazanina s protiskluznou dlažbou. Do dlažby se vsadí hrubá čistící zóna. Na lodžiích v 1.a 2.NP se provede nová hydrostěrka a protiskluzná keramická dlažba. V čele ukončená hliníkovou lištou. Barevnost fasády bude provedena dle architektonického návrhu tak, aby ladila s okolními objekty. Fasáda kombinace barev 1.PP RAL 7038 Okna -bílá, 1.NP A +B, část 2.NP A RAL 2010 Zbytek 2.NP A, nástavba B, spoj. krček- RAL 9047 Klempířské výrobky barva šedá. ekvivalent RAL Výplně otvorů Nová okna a dveře jsou navržena plastová zasklená izolačními dvojskly, osazená do stávajících otvorů. Hloubka rámů minimálně 70mm, tři stupně těsnění. Typy a členění je uvedeno na výkrese členění oken. V 1. PP, kde se mění všechna okna, budou nová okna osazena na líc zdiva. Místně měněná okna v 1. a 2.NP budou osazena shodně s již vyměněnými okny do cca 1/3 tloušťky zdiva Tepelně technické parametry oken vč. balkonových dveří jako celku musí splňovat hodnotu U W 1,2W/m2K. Rozměry uvedené v tabulce výrobků je nutno před výrobou ověřit zaměřením. Při měření je nutno zohlednit tloušťku zateplení ostění a nadpraží. Nová okna budou ukládána na podkladní profil tl.30mm. Ostění oken a dveří bude před montáží začištěno a upraveno pro osazení nových výplní. Šířka připojovací spáry, její provedení a způsob osazení a kotvení musí odpovídat parametrům definovaným normou a výrobcem. Techniserv spol. s r.o. 8 Revize 0

9 Všechna okna budou opatřena novými vnějšími parapety. Měněná okna budou opatřena novými vnějšími i vnitřními parapety provedení viz tabulka výrobků Měněná okna v pobytových místnostech 1.NP a 2.NP budou opatřena vnitřními lamelovými žaluziemi. s ovládáním řetízkem Zámečnické výrobky Balkony nad vstupními dveřmi do objektu a francouzská okna budou opatřeny novým zábradlím. Bude použito zábradlí výšky 1000mm kotvené z čela a boků balkonů. Zábradlí bude typové pozinkované s kovovou tyčovou výplní. Před výrobou je nutno provést zaměření na místě. Okna v 1. podlaží budou opatřena vnějšímu mřížemi bezpečnostní třídy 2 osazenými do ostění. Pozor! Pří provádění zateplení, před finální povrchovou úpravou, je nutno osadit kotevní prvky mříží! Klempířské výrobky Klempířské výrobky jsou navrženy v bezúdržbovém provedení. Okapní žlaby a svody budou povedeny z poplastovaného plechu ref. LINDAB. Oplechování atik části B vč. nástavby a říms bude provedeno z TiZn z důvodu návaznosti na živičnou krytinu vikýře. Vnější okenní parapety a okapní lišty balkonů budou provedeny z hliníku. Ukončení foliové krytiny na atice části A bude provedenou poplastovanou lištou. Jednotlivé klempířské výrobky jsou uvedeny v tabulce výrobků Malby Po osazení oken a úpravách ostění a parapetů bude provedena výmalba dotčených částí budovy. Předpoklad je ostění, nadpraží a plocha pod parapety u měněných oken a dveří. Malba bude provedena v bílé barvě Požárně bezpečnostní řešení Bude se jednat o konstrukci zateplovacího systému, hodnocenou jako ucelený výrobek mající třídu rekce na oheň max. B. Tepelná izolace zateplovacího systému (MV tl. 160 mm), která bude kontaktně spojená se zateplovanou stěnou, bude výrobkem třídy rekce na oheň A. Finální úprava je navržena omítkou - i s = 0,0 mm/min. Jedná se o konstrukci, odpovídající čl ČSN. Projektem navrhovanými úpravami nedochází ke změně požární výšky budovy. Úpravami se nezhoršují stávající parametry zařízení, umožňující protipožární zásah. Projekt nenavrhuje žádné úpravy uvnitř budovy. Stávající hydranty v budově zůstanou zachovány. Nezmění se ani druhy, počty a rozmístění přenosných hasících přístrojů v objektu. Projektem navrhované úpravy budou realizovány bez dalších opatření z hlediska požární bezpečnosti. Techniserv spol. s r.o. 9 Revize 0

10 2.6.8 Silnoproud a hromosvod V souvislosti se zateplením budovy je navrženo osvětlení ploch okolo budovy se svítidly umístěnými na fasádě a komplexní rekonstrukce hromosvodu včetně nového zemnění. Osvětlení a rekonstrukce hromosvodu je řešená v samostatném díle D Před finální úpravou fasády je nutno provést veškeré potřebné rozvody Klimatizační jednotky Dvě stávající klimajednotky TOSHIBA umístěné na střeše části B jsou zastaralé. Dle revizní zprávy jsou na hranici životnosti, navíc obsahují chladivo R22, jehož použití odporuje současné legislativě a není možné ho doplňovat. Stávající systém složený z vnitřních, vnějších jednotek a propojovacího chladivového potrubí bude demontován. Zůstane zachováno pouze napájení přivedené k vnějším jednotkám. Před vlastní demontáží bude odsáto a ekologicky zlikvidováno chladivo. Náhradou za demontovanou klimatizaci budou instalovány nové split jednotky s invertorovou technologií výkonově odpovídající stávajícím. Poloha vnitřních i vnějších jednotek a trasa propojovacího potrubí se nemění. Referenčně je uvažováno s jednotkami TOSHIBA Rozvod plynu Po fasádě části A je vedeno plynové potrubí. Odstup potrubí od fasády neumožňuje provedení zateplení. Z tohoto důvodu bude potrubí včetně kotev demontováno. Do míst původních kotev budou osazeny nové, prodloužené kotvy a potrubí bude namontováno zpět. Odstup vnitřního líce potrubí od stávající fasády musí být 200mm. 2.7 Závěr Po ukončení stavebních prací a demontáži lešení bude odstraněno zařízení staveniště a proveden úklid okolí budovy, Všechny živičné i zatravněné plochy dotčené stavební činností budou upraveny do původního stavu. Praha, leden Ing. Jiří Jaroš Techniserv spol. s r.o. 10 Revize 0
