Pneumatické válce všeobecné technické údaje

Transkript

1 METAL WORK Pneumatic CZ, s.r.o. Ostravská Sviadnov - Czech Republic Tel: info@metalwork.cz - DIČ: CZ zapsáno u Krajského obchodního soudu v Ostravĕ, oddíl C, vložka Pneumatické válce všeobecné technické údaje Stlačený vzduch Pneumatické válce jsou konstruovány pro provoz se suchým stlačeným vzduchem, takže není zapotřebí žádná údržba. Pokud se ale používá vzduch s olejovou příměsí, musí být přívod oleje kontinuální, protože přídavné přimazávací zařízení odnímá mazivo centrálně aplikované do rozvodu. Je nutno používat stlačený vzduch třídy podle normy ISO/DI8573-1, tzn.: Obsah oleje: 1 mg/m3 Obsah prachu: filtrováno 40μm, 10 mg/m3 Obsah vody: rosný bod -20 C, 0,88 mg/m 3 Materiál těsnění Metal Work má několik skupin válců dodávané s těsněním z nejrůznějšího materiálu: Polyurethan: Vyznačuje se vyšší životností, nízkým třením a je otěruvzdorný. Chemicky odolný vůči: Čistým alifatickým hydrokarbonátům (butan, propan, benzín). ěkterá znečišťovadla (vlhkost, alkohol, kyselé nebo zásadité sloučeniny) mohou polyurethan chemicky napadnout. Minerálním olejům a tukům (některé přísady mohou materiál napadnout) Silikonovým olejům a tukům Vodě do +50 C Ozonu a stárnutí ení odolný vůči: Ketonům, esterům a étherům Alkoholu, glykolu Horké vodě, páře, alkalickým látkám, aminům, kyselinám Dobrá elasticita do -35 C (pro nízké teploty pouze verze PU) BR: Tato těsnění mají kratší životnost než polyurethanová těsnění. Doporučují se však pro aplikace do takových prostředí, které umožňují tvorbu vodního kondenzátu, jako např. v tropickém klimatu, kde polyurethanová těsnění následkem hydrolýzy rychle stárnou. Chemicky odolný vůči: Methanu, buthanu, propanu, masným kyselinám Alifatickým hydrokarbonátům Mazacímu oleji Benzínu ení odolný vůči: Ozonu a slunečnímu záření Dobrá elasticita do -35 C (pro nízké teploty pouze verze BR) Viton: Odolný teplotám až 150 C. Je ideální pro bezpístnicové válce a pro vysokorychlostní aplikace, kde vysoké teploty zasahují těsnící manžety pístů. Chemicky odolný vůči: Minerálním olejům a tukům; lehce naboptná u olejů skupiny ASTM č.1 a 3. Silikonovým olejům a tukům Živočišným a rostlinným olejům a tukům Alifatickým hydrokarbonátům (benzín, buthan, propan, zemní plyn) Aromatickým hydrokarbonátům (benzol, toluen) Chlorickým hydrokarbonátům (tetrachlorethylen) Tekutým hořlavinám Ozonu, atmosferickým vlivům, stárnutí ení odolný vůči: Chladícím kapalinám (aceton, metyletylcheton, dietylether, dioxan) Brzdovým kapalinám na bázi glykolu Čpavkovému plynu, aminům, alkaloidům Extrémně horkým vodním parám ízkomolekulárním organickým kyselinám (kyselina mravenčí a octová) Válce bez efektu STICK-SLIP Standardní válce jsou konstruovány pro bezporuchový provoz odpovídající zejména požadavkům vysokých rychlostí. Pokud pracují při malých rychlostech s působením bočního zatížení, mají tendenci pracovat nepravidelně a trhaně. V takových případech se doporučují válce no-stick-slip, které umožňují měkký chod. Tyto mají speciální mazací charakteristiky a polyurethanová těsnění. Boční vůle pístnice Válce byly vyvinuty, aby uplatňovaly sílu v axiálním směru, ne však boční zatížení. Pokud je válec přesto zatížen z boku, musí být zohledněna vůle mezi pístnicí a vodícím pouzdrem. Všeobecně platí, že na každých 100 je na konci pístnice naměřena vůle 1. Životnost válců Životnost válců je závislá na mnoha faktorech, jako např. na axiálním a bočním zatížení, rychlosti, pracovních cyklech, teplotě, úderovém zatížení, netěsnosti (v přípustných mezích). ásledně jsou udány hodnoty, které slouží pouze jako pomůcka, nikoliv jako závazné nebo garanované hodnoty z důvodu různorodosti ovlivňujících faktorů. Bez bočního zatíženi: Válce ISO 6431 a kulaté válce s polyurethanovým těsněním: km Válce ISO 6431 a kulaté válce s těsněním BR: km Válce ISO 6432, krátkozdvižné a kompaktní válce s těsněním BR: 15 milionů cyklů Bezpístnicové válce: km Tolerance Skutečný zdvih válce, obsahuje určitou toleranci, která je v souladu s následujícími právními předpisy: Válce ISO ,5 ISO Kulaté válce ,5 +1,5 Válce SSC ,5 Kompaktní válce ,5 +1,5 Kompaktní válce ISO ,5 +1,5 Bezpístnicové válce Ztráta vzduchu U všech válců, dochází k určité ztrátě vzduchu, a to zejména kolem těsnění. ISO stanovuje maximální ztrátu vzduchu u nového válce (viz tabulka níže): ormy MW jsou přísnější než ISO, ale i tak dochází ke ztrátě vzduchu. válce Ztráta (l/hod) Prodloužení maximálního válce Metal Work je schopen dodávat i válce s většími zdvihy, než jsou uvedeny v katalogu, s ohledem na výrobní technologické limity. Prodejní oddělení Metal Work vám poskytne veškeré potřebné informace. icméně, je na každém konečném uživateli aby použil u těchto speciálních válců vedení pístnice, aby zabránil špičkovému zatížení apod. Magnetické senzory Magnetické pole vytvářené permanentními magnety umístěnými na pístu, může být ovlivněno přítomností magnetického tělesa v blízkosti válce. Toto těleso může ovlivňovat správnou funkci senzoru, v takovém případě je vhodné použít nemagnetický materiál. Zejména válce s krátkým zdvihem a kompaktní válce, by měly být vyrobeny z nerezové oceli.

2 VÝPOČET ŠPIČKOVÉHO ZATÍŽEÍ A PÍSTICI Během provozu je pístnice válce vystavena špičkovému zatížení (ohyb+komprese). U dlouhých zdvihů, je proto potřeba se ujistit, zda průměr pístnice je vhodný pro dané zatížení. K ověření zatížení mohou být použity vzorce uvedené níže. A. Výpočet maximální síly s daným zdvihem a průměrem válce: F C. K B. Výpočet minimálního přípustného průměru pístnice s daným zdvihem a sílou: S F. C. K F - aplikovaná síla [] - průměr pístnice [] C - zdvih [] K - koeficient vzpěrné délky v závislosti na montáži - viz graf níže KOSTATA K GRAF RYCHLOSTI A MAXIMÁLÍHO VSTŘEBATELÉHO ZATÍŽEÍ Pro válec dosahující konce bez toho aby došlo k jeho poškození vzhledem k intenzitě a opakování cyklů, je nutné, aby byla zrušena kinetická energie pohybujícího tělesa. Maximální vstřebatelné zatížení závisí na přenesené rychlosti a absorpční kapacitě standardního pneumatického tlumení válců. Graf zobrazuje rychlost a vstřebatelnou hmotnost pro různé průměry válců při talku 6 bar a nejlepších regulačních podmínek v horizontálním směru.

3 SPOTŘEBA VZDUCHU VE VÁLCÍCH válce D pístnice d Pohyb Užitná plocha (průřez) cm 2 Spotřeba vzduchu při tlaku a tahu v l/cm, v závislosti na pracovním tlaku P v barech při teplotě 20 C. 1 bar 2 bar 3 bar 4 bar 5 bar 6 bar 7 bar 8 bar 9 bar 10 bar Tlak Tah Tlak Tah Tlak Tah Tlak Tah Tlak Tah Tlak Tah Tlak Tah Tlak Tah Tlak Tah Tlak Tah Tlak Tah Tlak Tah Tlak Tah SÍLA PRUŽIY U JEDOČIÉHO VÁLCE (TEORETICKÁ) JEDOČIÉ VÁLCE ISO JEDOČIÉ VÁLCE SSC JEDOČIÉ VÁLCE ISO KULATÉ JEDOČIÉ VÁLCE P = P + (P P ) C C P 1 - síla roztažené P 2 - síla stlačené C x - požadovaný zdvih C max - maximální zdvih VESTAVÉ JEDOČIÉ VÁLCE

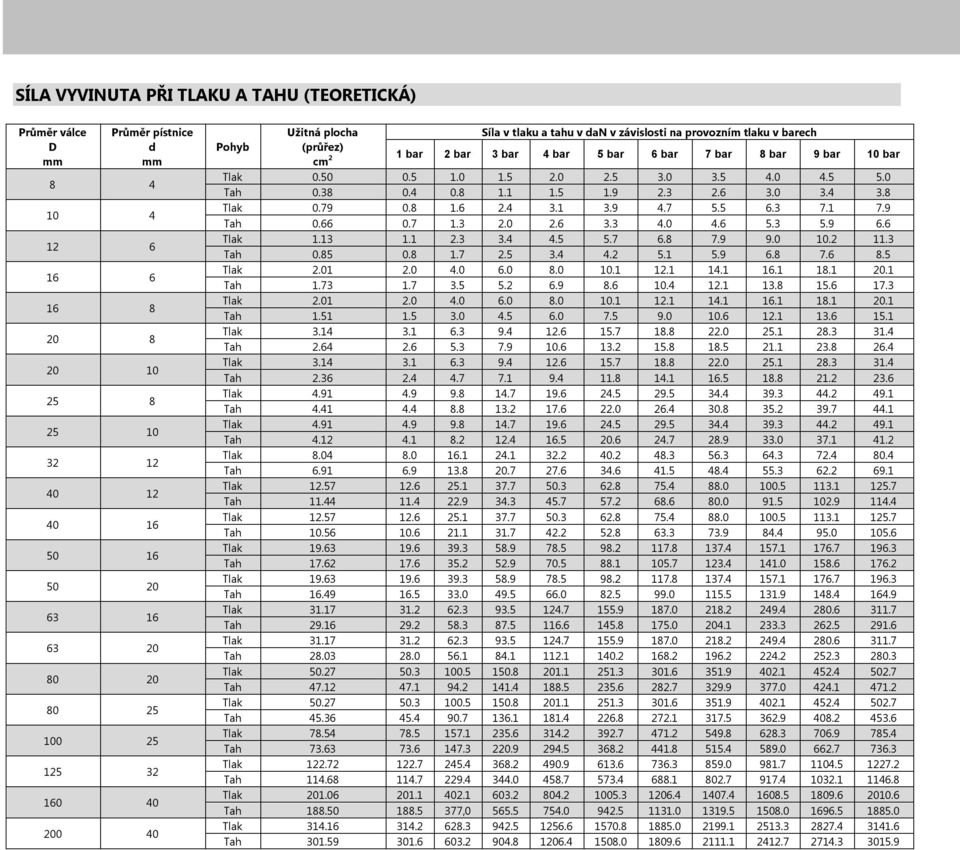

4 SÍLA VYVIUTA PŘI TLAKU A TAHU (TEORETICKÁ) válce D pístnice d Užitná plocha Síla v tlaku a tahu v da v závislosti na provozním tlaku v barech Pohyb (průřez) cm 2 1 bar 2 bar 3 bar 4 bar 5 bar 6 bar 7 bar 8 bar 9 bar 10 bar Tlak Tah Tlak Tah Tlak Tah Tlak Tah Tlak Tah Tlak Tah Tlak Tah Tlak Tah Tlak Tah Tlak Tah Tlak Tah Tlak Tah Tlak Tah Tlak Tah Tlak Tah Tlak Tah Tlak Tah Tlak Tah Tlak Tah Tlak Tah Tlak Tah , Tlak Tah

5 HMOTOSTI VÁLCŮ Mikro válce série ISO Mikro válce ISO 6432 série TP Válce s krátkým zdvihem série SSCY Zabraňující protáčení pístnice Oscilační každý každý každý Kompaktní válce série CMPC Zabraňující protáčení pístnice každý každý a zabraňující protáčení pístnice každý Válce s plochou pístnicí ISO Válce s plochou pístnicí ISO typ A Válce ISO série Válce ISO s ultra nízkým třením

6 Kulaté válce série RDC Kompaktní válce s plochou pístnicí série CMPC Válce ISO série LIER Válce s dvojitou pístnicí série TWC Hmotnost [g] Bezpístnicové válce Standard Série double S vedením S vedením V každý Hmotnost[g] Hmotnost [g] každý (Std.) (Heavy) Bezpístnicový válec série PU Bezpístnicový válec s magnetickým posuvem Hydraulická brzda série BRK astavení rychlosti astavení přeskoků nebo zastavení astavení přeskoků a zastavení Kompaktní zastavovací (blokovací) válce Verze s čepem Verze s válečkem Ø x zdvih 20x x x x x Typ GDS Vodící jednotky Typ GDM a GDM Kompaktní válce s vodící jednotkou Bez tlumení S tlumením
