1 Informace Vše, co musíte vědět o rekonstituovaném přírodním kameni Výroba Kameny, které používáme, obsahují oxidy kovů, které jim v průběhu stárnutí propůjčují různé odstíny a barvy, stejně jako je tomu u kamenů v přirozeném prostředí. Nemůžeme tedy zaručit, jaký vývoj zabarvení se může s průběhem času objevit. Tento vývoj zabarvení nijak nesnižuje kvalitu výrobku, naopak představuje zvláštní kouzlo rekonstituovaného přírodního kamene. Doporučujeme Vám tedy smíchat při pokládce dlaždice z různých palet, abyste získali hezkou harmonii odstínů. Výkvěty Výkvěty jsou charakterizovány bělavými skvrnami na povrchu výrobků z betonu. Tento přirozený jev způsobuje prostup vápna obsaženého v cementu. Vápno je vytahováno na povrch dešťovou vodou a při kontaktu se vzduchem chemicky reaguje a transformuje se v uhličitan vápenatý. Výkvěty se mohou za jistých podmínek objevit po výrobě produktu. Tento jev společný všem výrobkům vyrobeným na bázi cementu je nezávis- du nemůžeme zaručit, že se tyto výkvěty objeví, a nebudeme brát zřetel na žádnou reklamaci. Připomínáme, že výkvěty žádným způsobem nepoškozují kvalitu výrobku, mají tendenci s postupem času nebo při vhodném ošetření postupně mizet. Doporučení Opatření a rady pro údržbu Barvy a textury produktů vyrobených z přírodních materiálů se mohou u různých výrobních šarží lišit. Pro udržení kvality dlažby je nutné ji pravidelně ošetřovat a udržovat v souladu s podmínkami užívání uvedenými v našich technických listech, které jsou uvedeny v naší řadě Ošetřování. Čištění vysokým tlakem: Čištění vysokým tlakem se může používat pouze s tlakem nižším než 20 bar, a to ve vzdálenosti 20 cm od dlažby. Čištění vyšším tlakem by vyvolalo nevratné jevy. Soli na odstranění náledí a další přípravky: Nepoužívejte soli na odstranění náledí. Používání některých herbicidů nebo hnojiv může na povrchu našich výrobků vyvolat skvrny (typu rzi atd.). Doporučujeme Vám ošetření impregnací za účelem omezení rizik z mrazu a lepšího stárnutí produktů. Příjem dodávky Nejprve dodávku zkontrolujte, protože reklamace týkající se vzhledu výrobků musí být učiněny před pokládkou. V každém případě by se naše zodpovědnost omezila na náhradu výrobků uznaných za vadné, s vyloučením nákladů na pokládku nebo rozebrání dlažby. Navzdory opatřením, která CARA- TERRA přijala, se v tisku našich dokumentů mohou objevit lehké odchylky v odstínech. Naše produkty jsou vyrobeny z přírodních kamenů a mohou vykazovat mramorování a různé odstíny. Doporučujeme tedy výrobky při pokládce promíchat. Dovozce pro Českou republiku Dlažba pro život Výjimečné podlahy Přírodní kámen lý na naší vůli. Z toho důvo- CARATERRA est une marque du Groupe

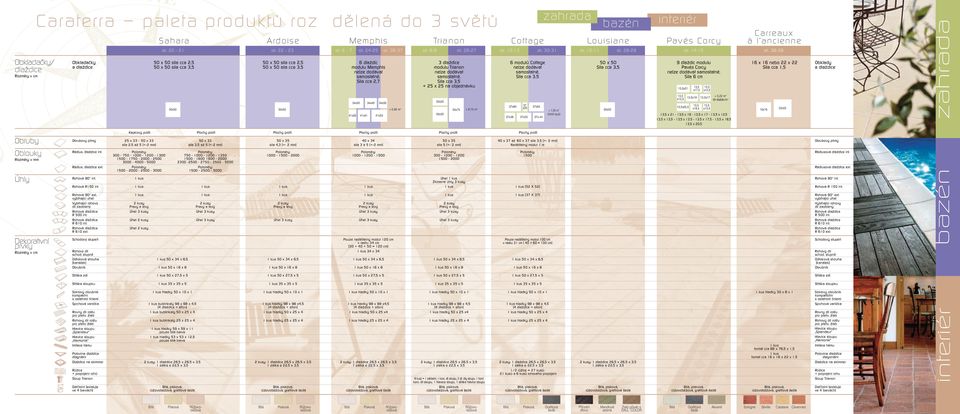

2 Obkladačky/ dlaždice Rozměry v cm Obruby Oblouky Rozměry v mm Úhly Dekorativní prvky Rozměry v cm Caraterra paleta produktů roz dělená do 3 světů Carreaux Sahara Ardoise Memphis Trianon Cottage Louisiane Pavés Corcy à l ancienne Obkladačky 50 x 50 síla cca 2,5 50 x 50 síla cca 2,5 6 dlaždic 3 dlaždice 6 modulů Cottage 50 x 50 9 dlaždic modulu 16 x 16 nebo 22 x 22 Obklady a dlaždice 50 x 50 síla cca 3,5 50 x 50 síla cca 3,5 modulu Memphis modulu Trianon nelze dodávat Síla cca 3,5 Pavés Corcy Síla cca 1,5 a dlaždice nelze dodávat nelze dodávat samostatně. nelze dodávat samostatně. samostatně. samostatně. Síla cca 3,5 Síla 6 cm Síla cca 2,7 Síla cca 3, x 25 na objednávku 34x50 34x40 34x30 50x25 37x x50 50x50 = 0,90 m 2 50x75 = 0,75 m x20 37x55 2 = 1,00 m 2 41x26 41x41 41x53 50x50 vãetnû spujû 37x38 37x53 37x 44 zahrada Obrubový přímý 25 x x x x x x x 37 až 60 x 37 síla 3,5 (+- 2 mm) Obrubový přímý síla 2,5 až 5 (+-2 mm) síla 3,5 až 5 (+-2 mm) síla 4,3 (+- 2 mm) síla 3 à 5 (+-2 mm) síla 5 (+- 2 mm) Nedělitelný modul 1 m Rádius. dlaždice int. Poloměry: Poloměry: Poloměry: Poloměry: Poloměry: Poloměry: Rádiusová dlaždice int Rádius. dlaždice ext. Poloměry: Poloměry: Rádiusová dlaždice ext Rohová 90 int. 1 kus Úhel 1 kus Rohová 90 int. Zkosené úhly 3 kusy Rohová R150 int. 1 kus 1 kus 1 kus 1 kus 1 kus 1 kus (52 X 52) Rohová R 150 int. Rohová 90 ext. 1 kus 1 kus 1 kus 1 kus 1 kus 1 kus (37 X 37) Rohová 90 ext. vybíhající úhel vybíhající úhel Vybíhající rohový 2 kusy 2 kusy 2 kusy 2 kusy 2 kusy Vybíhající rohový díl zaoblený Pravý a levý Pravý a levý Pravý a levý Pravý a levý Pravý a levý díl zaoblený Rohová dlaždice Úhel 3 kusy Úhel 3 kusy Úhel 3 kusy Úhel 3 kusy Rohová dlaždice R 500 int. R 500 int. Rohová dlaždice Úhel 2 kusy Úhel 3 kusy Úhel 3 kusy Úhel 3 kusy Úhel 3 kusy Rohová dlaždice R 610 int. R 610 int. Rohová dlaždice Úhel 2 kusy Rohová dlaždice R 610 ext. R 610 ext. Schodový stupeň Pouze nedělitelný modul 120 cm Pouze nedělitelný modul 100 cm Schodový stupeň v rastru 34 cm v rastru 31 cm ( = 100 cm) ( = 120 cm) Rohový díl 1 kus 34 x 34 Rohový díl schod. stupně schod. stupně Odtoková strouha 1 kus 50 x 34 x 6,5 1 kus 50 x 34 x 6,5 1 kus 50 x 34 x 6,5 1 kus 50 x 34 x 6,5 1 kus 50 x 34 x 6,5 Odtoková strouha (kanálek) (kanálek) Obrubník 1 kus 50 x 16 x 8 1 kus 50 x 16 x 8 1 kus 50 x 16 x 8 1 kus 50 x 16 x 8 1 kus 50 x 16 x 8 Obrubník bazén 50x50 interiér str str str. 6-7 str str str. 8-9 str str str str str str str Kapkový profil Plochý profil Plochý profil Plochý profil Plochý profil Plochý profil 13,5x21 13,5 x13,5 13,5x20,5 13,5 x17,5 13,5x19 13,5 x18,5 13,5 x12,5 13,5x17 13,5 x13,5 = 0,22 m 2 39 dlaždic/m 2 13,5 x 21-13,5 x 19-13,5 x 17-13,5 x 12,5 13,5 x 13,5-13,5 x 13,5-13,5 x 17,5-13,5 x 18,5 13,5 x 20,5 16x16 22x22 bazén zahrada Stříška zdi 1 kus 50 x 27,5 x 5 1 kus 50 x 27,5 x 5 1 kus 50 x 27,5 x 5 1 kus 50 x 27,5 x 5 1 kus 50 x 27,5 x 5 Stříška zdi Stříška sloupku 1 kus 35 x 35 x 5 1 kus 35 x 35 x 5 1 kus 35 x 35 x 5 1 kus 35 x 35 x 5 1 kus 35 x 35 x 5 Stříška sloupku Soklový obrubník 1 kus hladký 50 x 10 x 1 1 kus hladký 50 x 10 x 1 1 kus hladký 50 x 10 x 1 1 kus hladký 50 x 10 x 1 1 kus hladký 50 x 10 x 1 1 kus hladký 30 x 8 x 1 Soklový obrubník kompaktní kompatibilní s ostatními liniemi s ostatními liniemi Sprchová vanička 1 kus bublinkatý 98 x 98 x 4,5 1 kus hladký 98 x 98 x4,5 1 kus hladký 98 x 98 x4,5 1 kus hladký 98 x 98 x 4,5 1 kus hladký 98 x 98 x 4,5 Sprchová vanička (4 dlaždice + sifon) (4 dlaždice + sifon) (4 dlaždice + sifon) (4 dlaždice + sifon) (4 dlaždice + sifon) Rovný díl roštu 1 kus bublinkatý 50 x 25 x 4 1 kus hladký 50 x 25 x 4 1 kus hladký 50 x 25 x4 1 kus hladký 50 x 25 x4 1 kus hladký 50 x 25 x 4 Rovný díl roštu pro přeliv. žlab pro přeliv. žlab Rohový díl roštu 1 kus bublinkatý 25 x 25 x 4 1 kus hladký 25 x 25 x 4 1 kus hladký 25 x 25 x 4 1 kus hladký 25 x 25 x 4 1 kus hladký 25 x 25 x 4 Rohový díl roštu pro přeliv žlab pro přeliv. žlab Hlavice sloupu 1 kus hladký 59 x 59 x 11 Hlavice sloupu Splendeur pouze bílá barva Splendeur Hlavice sloupu 1 kus hladký 53 x 53 x 12,5 Hlavice sloupu Harmonie pouze bílá barva Harmonie Imitace trámu 1 kus Imitace trámu formát cca 66 x 76,5 x 1,5 Polovina dlaždice 1 kus Polovina dlaždice diagnální formát cca 16 x 16 x 22 x 1,5 diagonální Dlaždice na skimmer 2 kusy: 1 dlaždice 26,5 x 26,5 x 3,5 2 kusy: 1 dlaždice 26,5 x 26,5 x 3,5 2 kusy: 1 dlaždice 26,5 x 26,5 x 3,5 2 kusy: 1 dlaždice 26,5 x 26,5 x 3,5 2 kusy: 1 dlaždice 26,5 x 26,5 x 3,5 2 kusy: 1 dlaždice 26,5 x 26,5 x 3,5 Dlaždice na skimmer 1 zátka ø 22,5 x 3,5 1 zátka ø 22,5 x 3,5 1 zátka ø 22,5 x 3,5 1 zátka ø 22,5 x 3,5 1 zátka ø 22,5 x 3,5 1 zátka ø 22,5 x 3,5 Růžice 1/2 růžice = 27 kusů: Růžice + propojení rohů 21 kusů a 6 kusů rohového propojení + propojení rohu Sloup Trianon 8 kusů = 1 základní, 1 konc. díl sloupu, 3 stř. díly sloupu, 1 horní Sloup Trianon konc. díl sloupu, 1 hlavece sloupu, 1 stříška hlavice sloupu Dall Joint (existuje Bílá, písková, Bílá, písková, Bílá, písková, Bílá, písková, Bílá, písková, Bílá, písková, Bílá, písková, Bílá, písková, Dall Joint (existuje ve 4 barvách) růžovobéžová, grafitová šedá růžovobéžová, grafitová šedá růžovobéžová, grafitová šedá růžovobéžová, grafitová šedá růžovobéžová, grafitová šedá růžovobéžová, grafitová šedá růžovobéžová, grafitová šedá růžovobéžová, grafitová šedá ve 4 barvách) interiér Bílá Písková Bílá Písková Růžovobéžová Růžovobéžová Bílá Písková Růžovobéžová Bílá Písková Růžovobéžová Bílá Písková Grafitová šedá Přírodní dřevo Mandlově zelená Zlatý půvab s DALL COLOR Bílá Grafitová šedá Akvarel Sologne Séville Catalane Cévennes

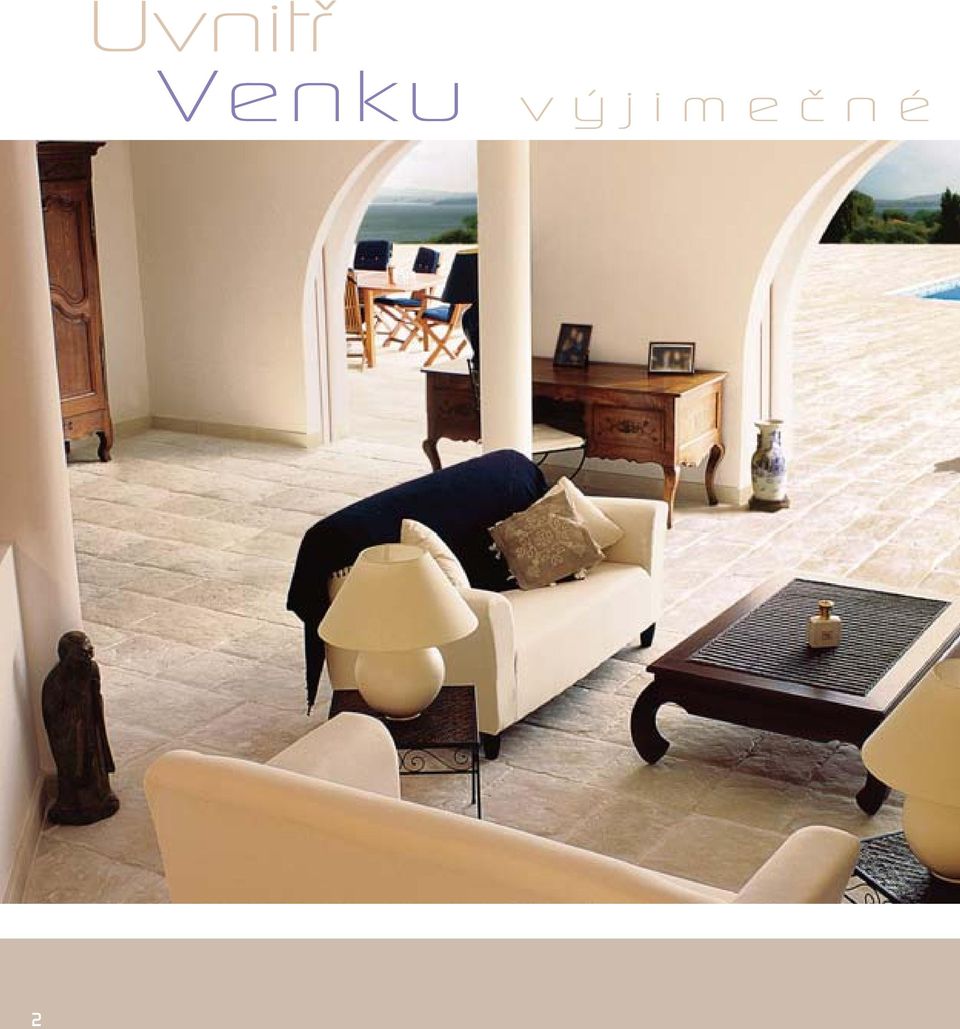

3 2 Uvnitř Venku výjimečné

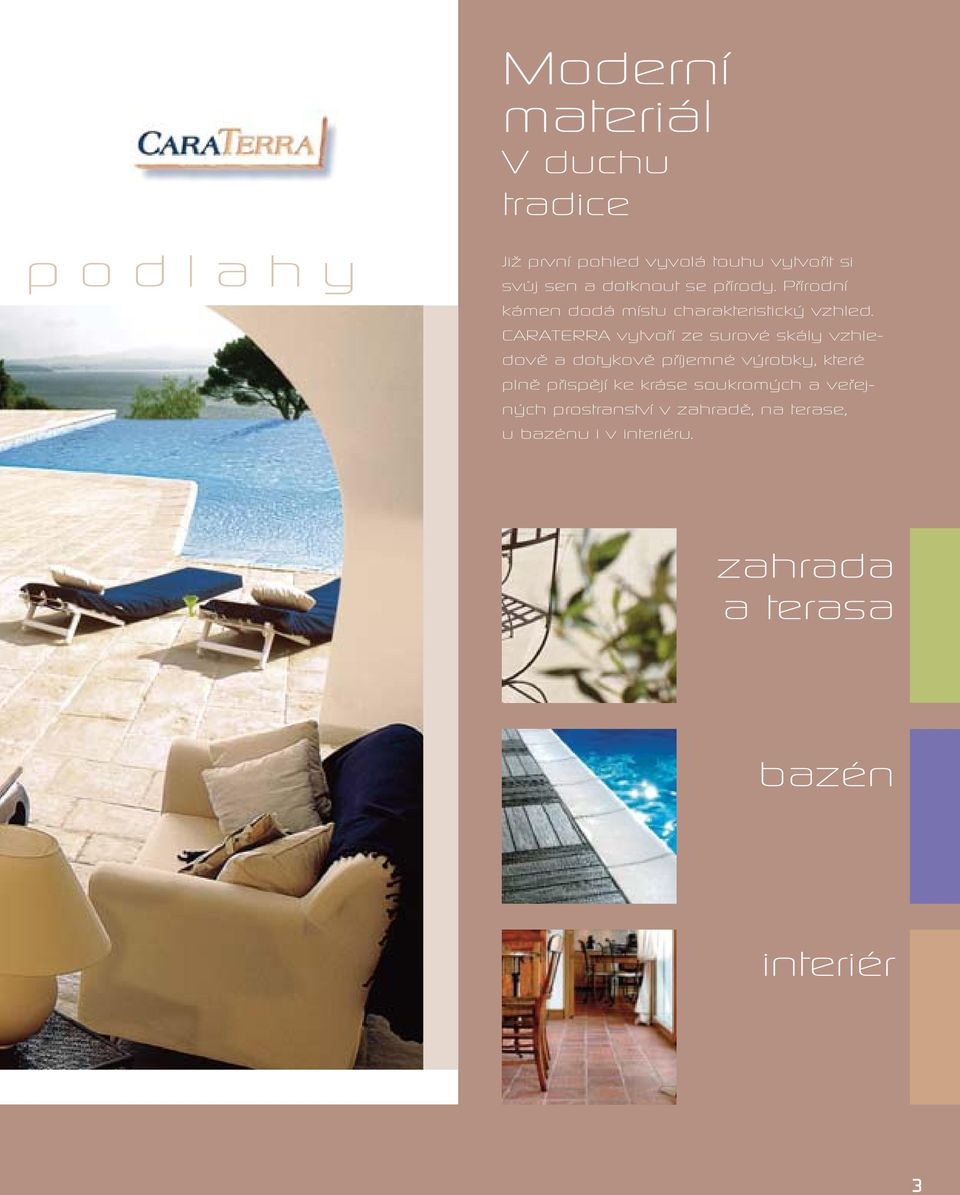

4 Moderní materiál V duchu tradice podlahy Již první pohled vyvolá touhu vytvořit si svůj sen a dotknout se přírody. Přírodní kámen dodá místu charakteristický vzhled. CARATERRA vytvoří ze surové skály vzhledově a dotykově příjemné výrobky, které plně přispějí ke kráse soukromých a veřejných prostranství v zahradě, na terase, u bazénu i v interiéru. zahrada a terasa bazén interiér 3

5 4

6 Život začíná v přírodě Zastíněná zahrada nebo prosluněná terasa, disciplinovanost, intimita, nebo bouřlivost. Příroda je štědrá. Naše kolekce zahrada a terasa přívětivým materiálem navodí pohodu a začlení se do Vašeho světa. zahrada a terasa 5

7 Kolekce Memphis Tato kolekce zesiluje kouzlo časem vymílaného kamene, proměněného patinou s nenapodobitelným půvabem. Zvlášť rafinovaná kolekce Memphis umožňuje zdůraznit vnější plochy a nabízí množství dekorativních možností. 6 Kolekce Memphis existuje rovněž v kolekci Bazén (str ) a Interiér (str )

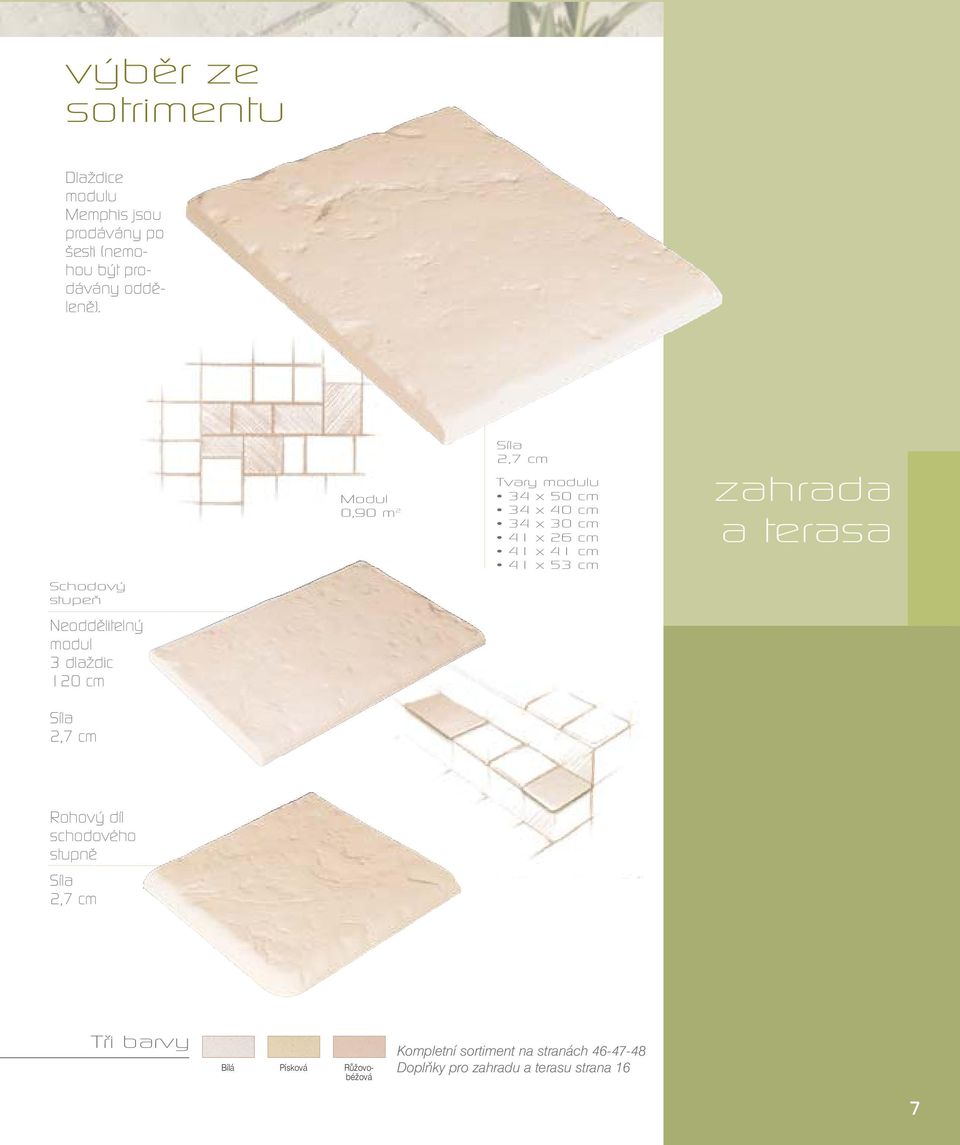

8 výběr ze sotrimentu Dlaždice modulu Memphis jsou prodávány po šesti (nemohou být prodávány odděleně). Schodový stupeň Neoddělitelný modul 3 dlaždic 120 cm Síla 2,7 cm Modul 0,90 m 2 Síla 2,7 cm Tvary modulu 34 x 50 cm 34 x 40 cm 34 x 30 cm 41 x 26 cm 41 x 41 cm 41 x 53 cm zahrada a terasa Rohový díl schodového stupně Síla 2,7 cm Tři barvy Bílá Písková Růžovobéžová Kompletní sortiment na stranách Doplňky pro zahradu a terasu strana 16 7

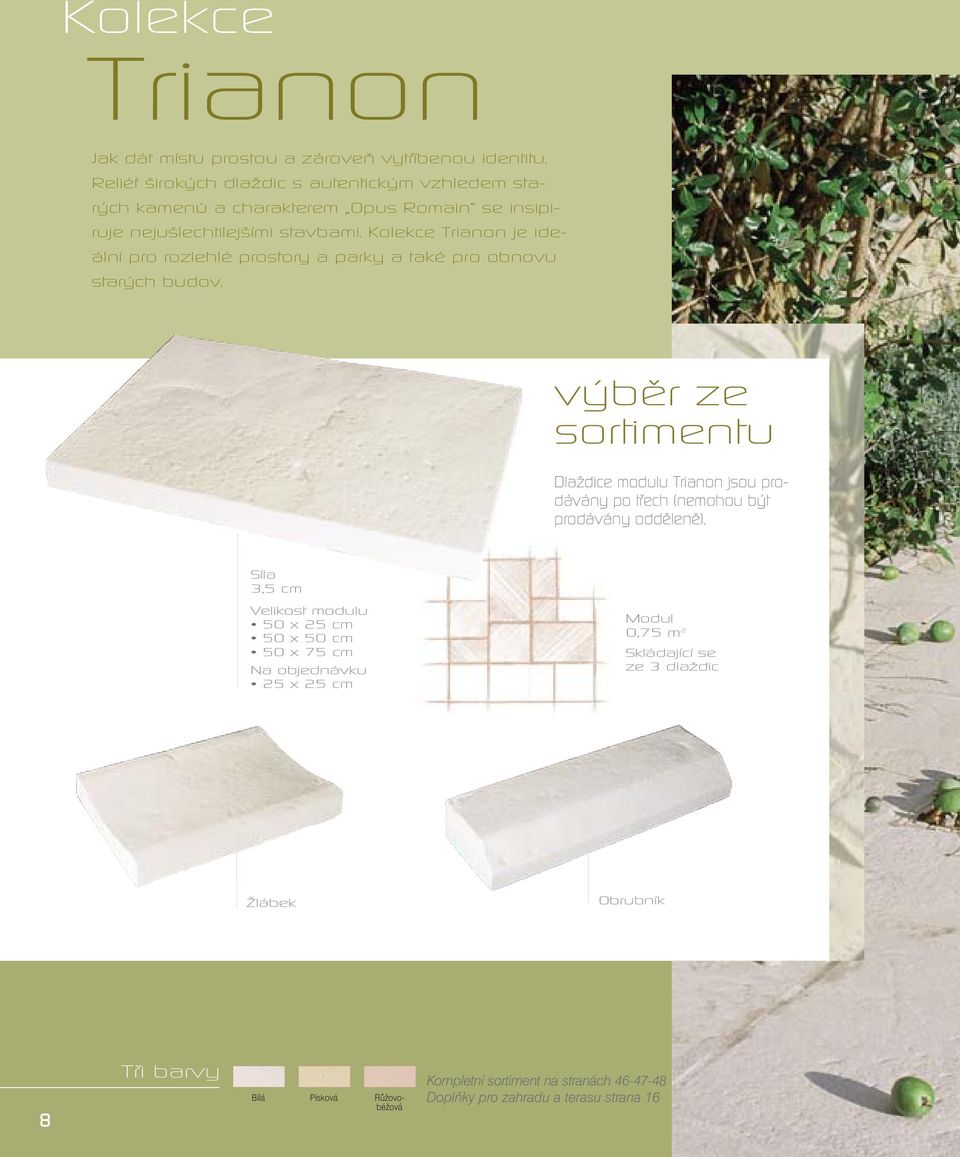

9 Kolekce Trianon Jak dát místu prostou a zároveň vytříbenou identitu. Reliéf širokých dlaždic s autentickým vzhledem starých kamenů a charakterem Opus Romain se insipiruje nejušlechtilejšími stavbami. Kolekce Trianon je ideální pro rozlehlé prostory a parky a také pro obnovu starých budov. výběr ze sortimentu Dlaždice modulu Trianon jsou prodávány po třech (nemohou být prodávány odděleně). Síla 3,5 cm Velikost modulu 50 x 25 cm 50 x 50 cm 50 x 75 cm Na objednávku 25 x 25 cm Modul 0,75 m 2 Skládající se ze 3 dlaždic Žlábek Obrubník 8 Tři barvy Bílá Písková Růžovobéžová Kompletní sortiment na stranách Doplňky pro zahradu a terasu strana 16

10 Kolekce Trianon existuje rovněž v kolekci Bazén (str ) zahrada a terasa 9

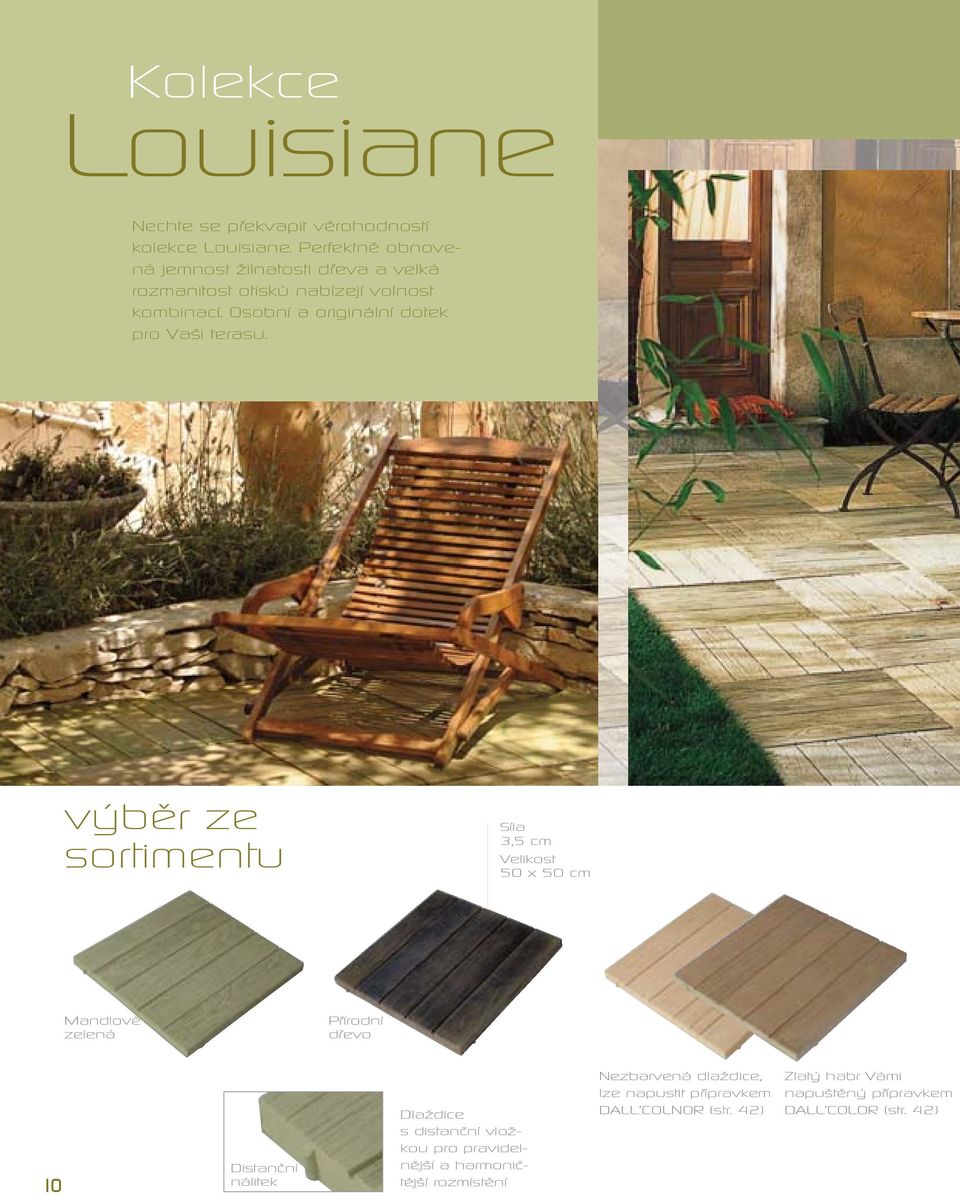

11 Kolekce Louisiane Nechte se překvapit věrohodností kolekce Louisiane. Perfektně obnovená jemnost žilnatosti dřeva a velká rozmanitost otisků nabízejí volnost kombinací. Osobní a originální dotek pro Vaši terasu. výběr ze sortimentu Síla 3,5 cm Velikost 50 x 50 cm Mandlově zelená Přírodní dřevo 10 Distanční nálitek Dlaždice s distanční vložkou pro pravidelnější a harmoničtější rozmístění Nezbarvená dlaždice, lze napustit přípravkem DALL COLNOR (str. 42) Zlatý habr Vámi napuštěný přípravkem DALL COLOR (str. 42)

12 zahrada a terasa Tři barvy Přírodní dřevo Mandlově zelená Zlatý půvab s DALL COLOR Kompletní sortiment na stranách Kolekce Lousiane existuje rovněž v kolekci Bazén (str ) 11

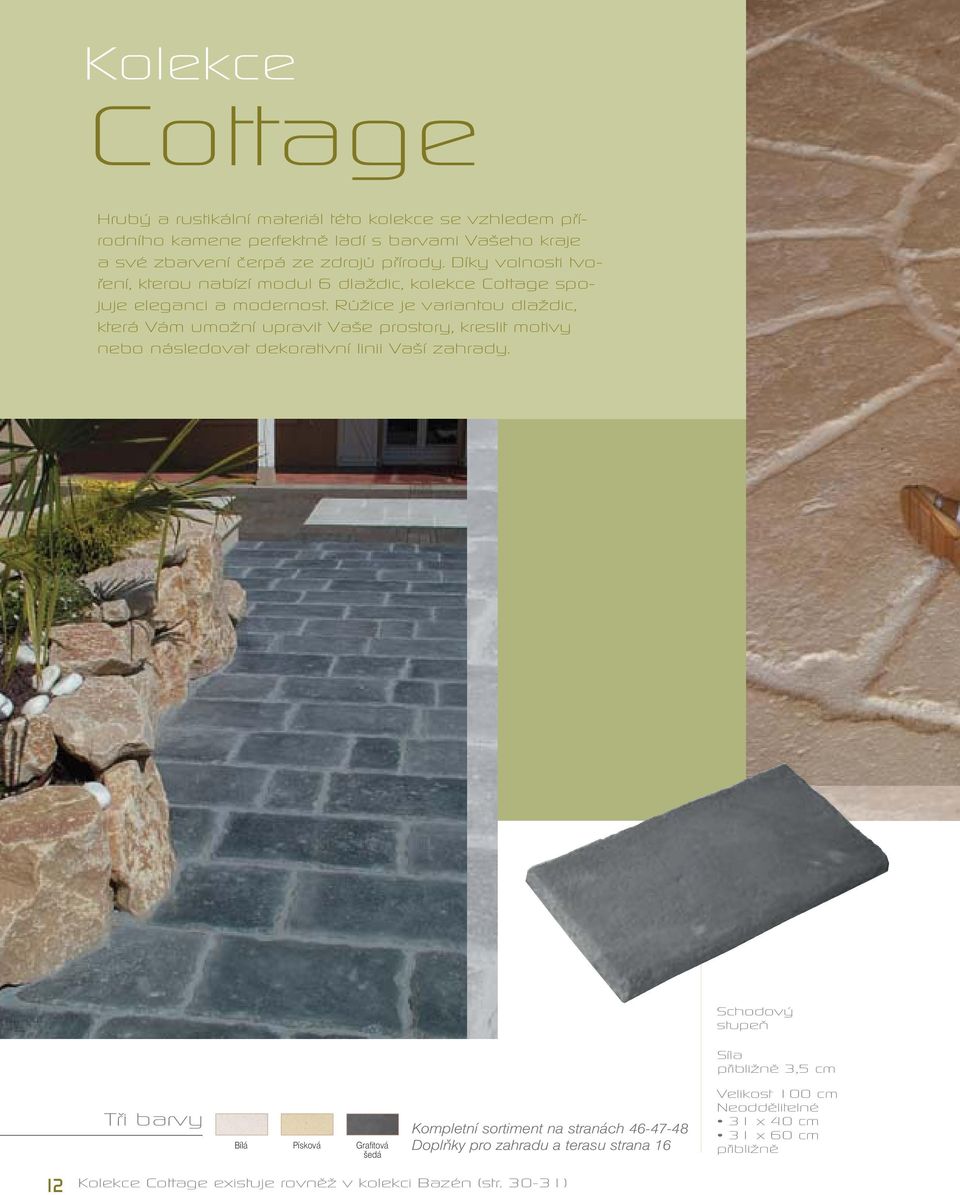

13 Kolekce Cottage Hrubý a rustikální materiál této kolekce se vzhledem přírodního kamene perfektně ladí s barvami Vašeho kraje a své zbarvení čerpá ze zdrojů přírody. Díky volnosti tvoření, kterou nabízí modul 6 dlaždic, kolekce Cottage spojuje eleganci a modernost. Růžice je variantou dlaždic, která Vám umožní upravit Vaše prostory, kreslit motivy nebo následovat dekorativní linii Vaší zahrady. Schodový stupeň Síla přibližně 3,5 cm Tři barvy Bílá Písková Grafitová šedá Kompletní sortiment na stranách Doplňky pro zahradu a terasu strana 16 Velikost 100 cm Neoddělitelné 31 x 40 cm 31 x 60 cm přibližně 12 Kolekce Cottage existuje rovněž v kolekci Bazén (str )

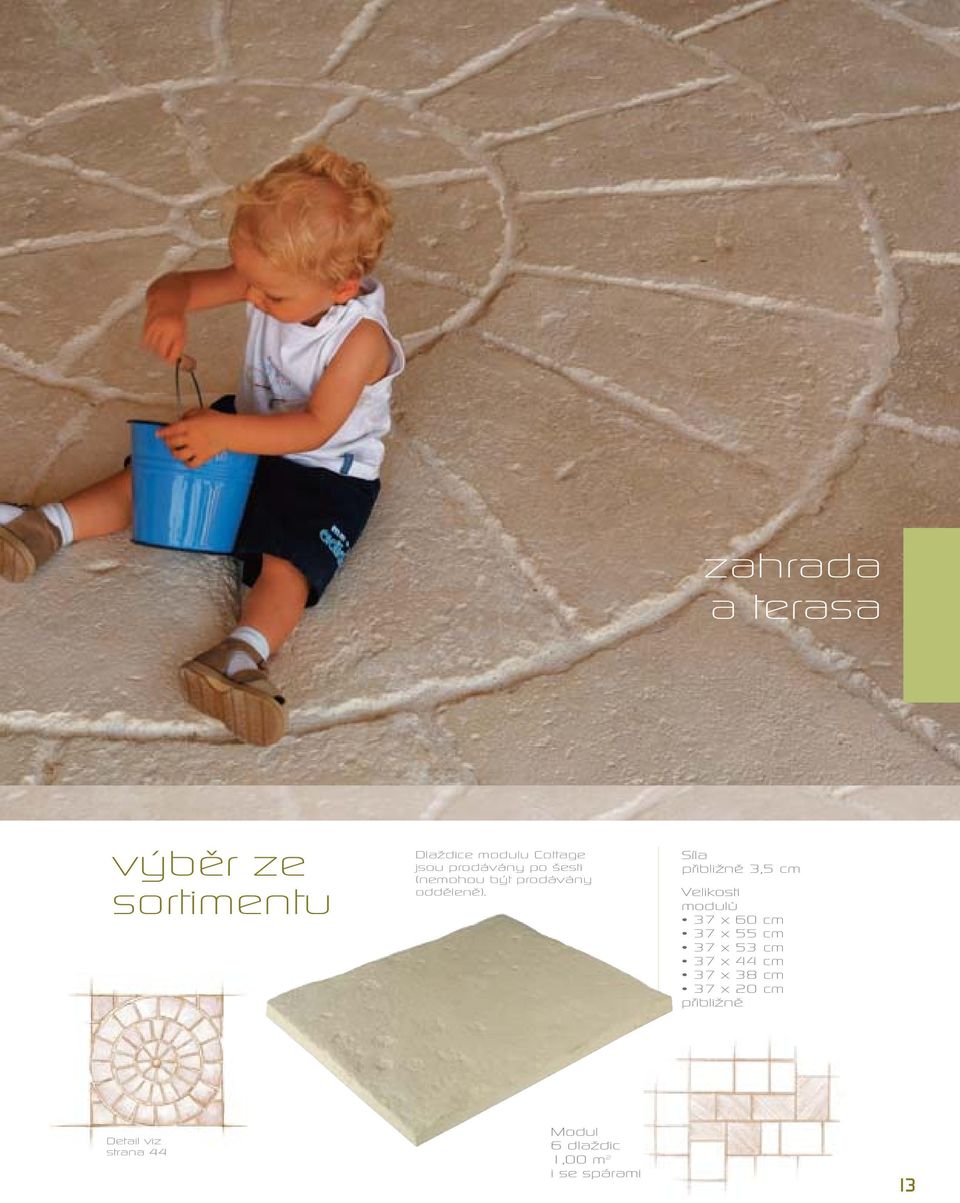

14 zahrada a terasa výběr ze sortimentu Dlaždice modulu Cottage jsou prodávány po šesti (nemohou být prodávány odděleně). Síla přibližně 3,5 cm Velikosti modulů 37 x 60 cm 37 x 55 cm 37 x 53 cm 37 x 44 cm 37 x 38 cm 37 x 20 cm přibližně Detail viz strana 44 Modul 6 dlaždic 1,00 m 2 i se spárami 13

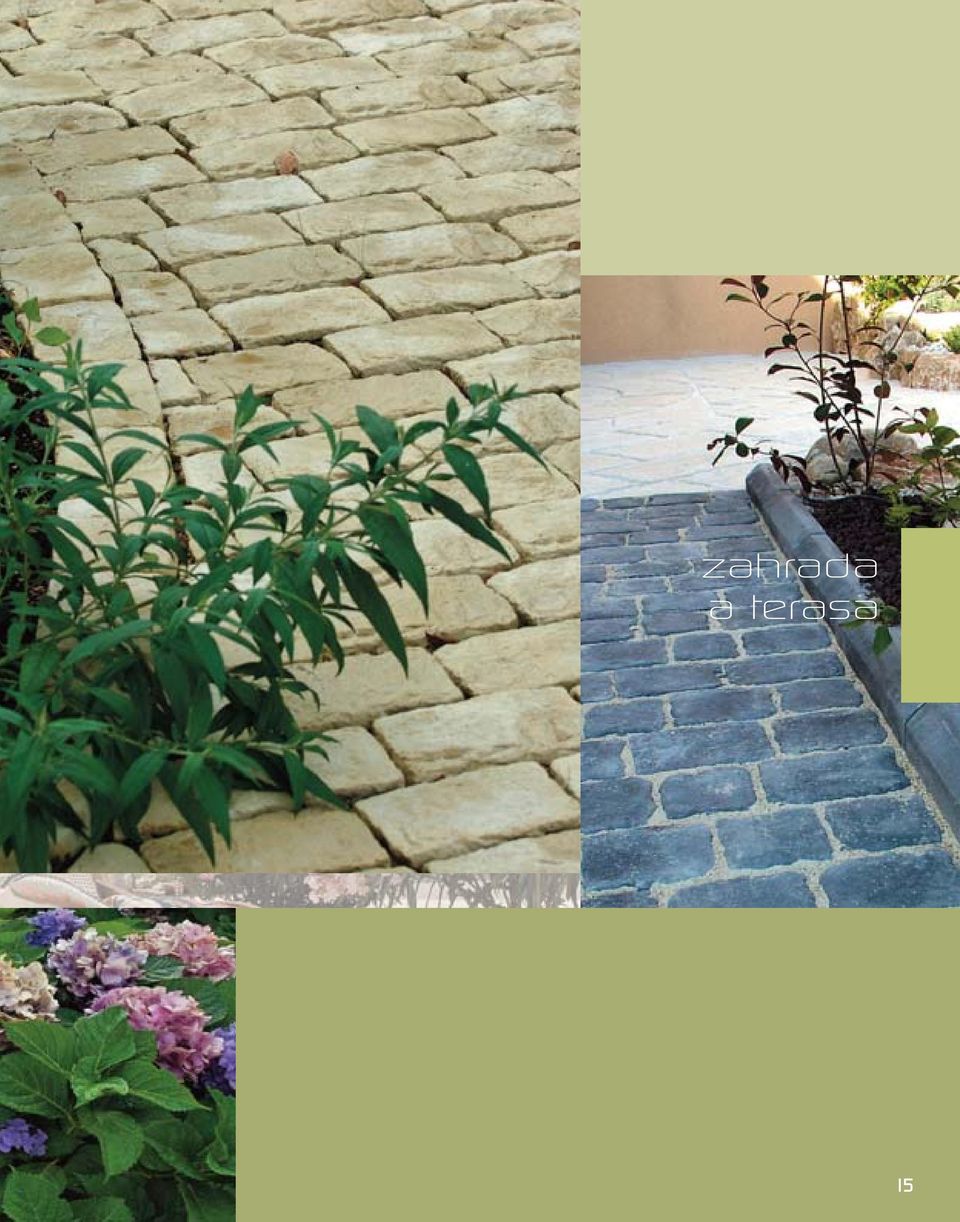

15 Kolekce Pavés Corcy Přirozenost, půvab, věrohodnost a jednoduchost použití jsou přednostmi kolekce Pavés Corcy. Jemný reliéf a taktně vymílané hrany a úhly těchto devíti velikostí modulu umožňují bohatou škálu rovných nebo kruhových pokládek, úpravu příjezdových cest pro motorová vozidla, vstupů do garáží, dvorů a teras. výběr ze sortimentu Dlaždice modulu Pavés Corcy jsou prodávány po devíti (nemohou být prodávány odděleně). Síla 6 cm Velikosti modulu 13,5 x 21cm 13,5 x19 cm 13,5 x17cm 13,5 x12,5 cm 13,5 x13,5 cm 13,5 x13,5 cm 13,5 x17,5 cm 13,5 x18,5 cm 13,5 x 20,5 cm Modul přibližně 0.22 m 2 i se spárami 39 dlaždic/m 2 Tři barvy Grafitová šedá Bílá Akvarelová Kompletní sortiment na stranách

16 zahrada a terasa 15

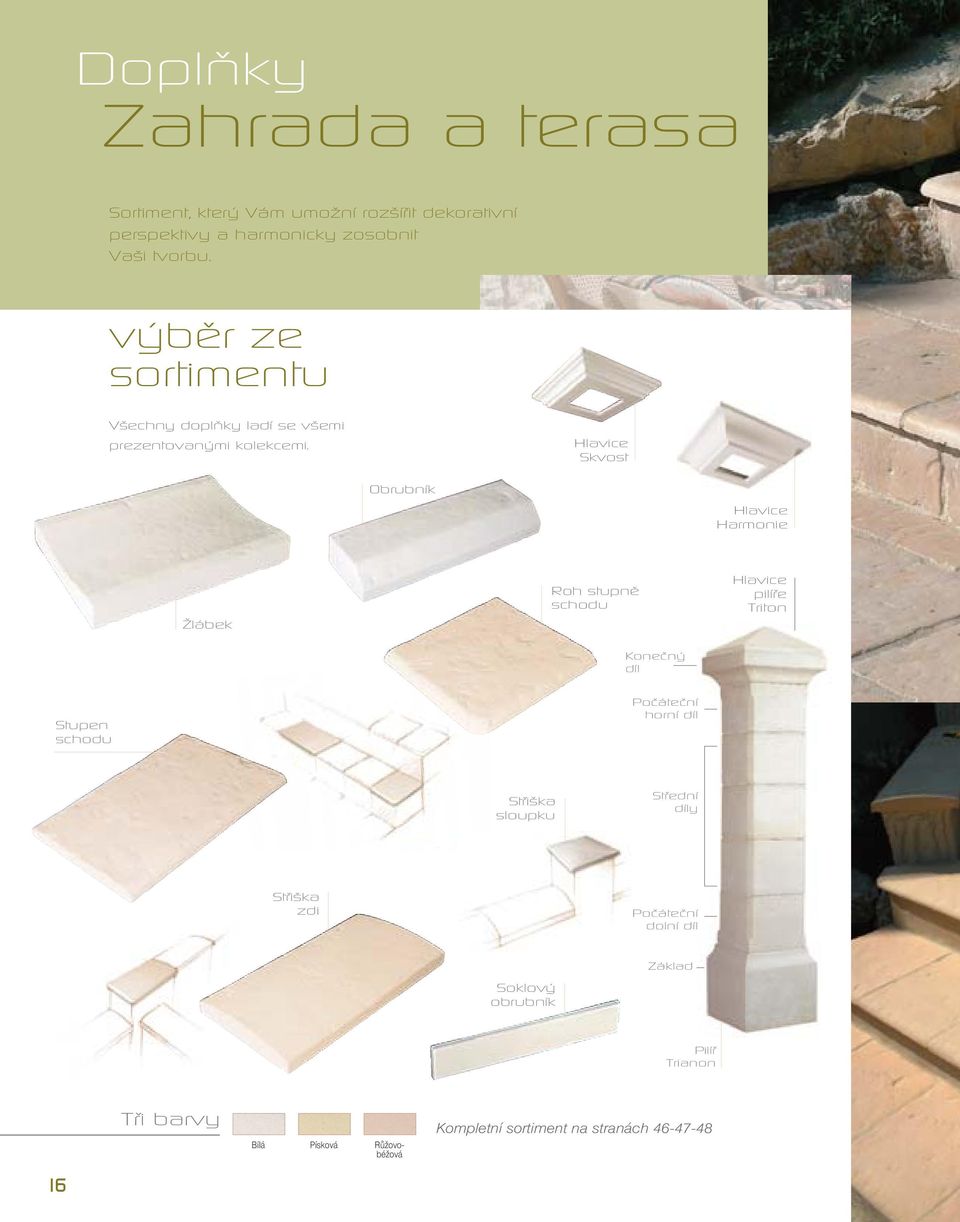

17 Doplňky Zahrada a terasa Sortiment, který Vám umožní rozšířit dekorativní perspektivy a harmonicky zosobnit Vaši tvorbu. výběr ze sortimentu Všechny doplňky ladí se všemi prezentovanými kolekcemi. Hlavice Skvost Obrubník Hlavice Harmonie Žlábek Roh stupně schodu Hlavice pilíře Triton Konečný díl Stupen schodu Počáteční horní díl Střiška sloupku Střední díly Střiška zdi Počáteční dolní díl Základ Soklový obrubník Pilíř Trianon Tři barvy Bílá Písková Růžovobéžová Kompletní sortiment na stranách

18 zahrada a terasa 17

19 18

20 Terasa kolem bazénu, místnost navíc s nebem nad hlavou Prosluněný prostor, harmonický přechod mezi vnitřkem a venkem, tento prostor s hvězdným stropem bude pokryt kamennou plochou s tisíci lesky. bazén 19

21 Úhel 90 int. kapkový profil 20 výběr ze sortimentu 50x50 cm síla 2,5 nebo 3,5 cm Úhel R 150 int. kapkový profil

22 Kolekce Sahara Rozmanitost křivek a úhlů dlaždic a obrubní s autentickým vzhledem ladí kolem Vašeho bazénu. Jemně bublinový vzhled kamenů kolekce Sahara, pojímající barvy času, snáší bezeškody rozmary podnebí. Její střídmá elegance ji učinila neopominutelnou. Kolekce Sahara patří mezi nejkompletnější klasický sortiment s nekonečnými možnostmi úprav. bazén Rádiusová dlaždice plochý profil Rovná dlaždice plochý profil Vybíhající úhel 90 ext. (románské schodiště) pravý a levý kapkový profil Tři barvy Kompletní sortiment na stranách Doplňky pro bazén na straně 32 Bílá Písková Růžovobéžová 21

23 Kolekce Ardoise výběr ze sortimentu Přirozený nepravidelný reliéf této kolekce zachycuje stíny a světlo pro reprodukci s velkou jemností. Tato dlaždice s delikátní žilnatostí se díky své svěžesti a pohodě stává jemně diskrétní. Dlaždice 50 x 50 cm Síla 2,5 cm nebo 3,5 cm Radiusová dlaždice Rovná dlaždice Úhel R 150 int. 22 Tři barvy Bílá Písková Růžovohnědá Kompletní sortiment na stranách Doplňky pro bazén na straně 32

24 bazén 23

25 Kolekce Memphis Kolekce Memphis jemně kopíruje obrysy Vašeho bazénu a vytváří pláže s delikátním dotykem. Modul 6 dlaždic umožní znovu vytvořit autentickou dlažbu a nabízí velkou rozmanitost. výběr ze sortimentu Dlaždice modulu Memphis jsou prodávány po šesti (nemohou být prodávány odděleně) Síla 2,7 cm Modul 0,90 m 2 Velikosti modulu 34 x 50 cm 34 x 40 cm 34 x 30 cm 41 x 26 cm 41 x 41 cm 41 x 53 cm Rádiusová dlaždice Rovná dlaždice Tři barvy Bílá Písková Růžovobéžová 24 Kompletní sortiment na stranách Doplňky pro bazén na straně 32 Kolekce Memphis existuje rovněž ve světě Bazén (str. 6-7) a Interiér (str )

26 bazén 25

27 Řezaný úhel 3 díly 26 Kolekce Trianon existuje rovněž v kolekci Zahrada a terasa (str. 8-9)

28 Kolekce Trianon Díky otisků starých kamenů a různých velikostí, kolekce Trianon nabízí absolutní volnost k vytváření vnitřních a vnějších okolí bazénů. výběr ze sortimentu Dlaždice modulu Trianon jsou prodávány po třech (nemohou být prodávány zvlášť) Síla 3,5 cm Velikosti modulu 50 x 25 cm 50 x 50 cm 50 x 75 cm Na objednávku 25 x 25 cm Modul 3 dlaždic 0,75 m 2 bazén Pravý a levý roh schodiště vybíhající díl Rádiusová dlaždice Tři barvy Bílá Písková Růžovobéžová Kompletní sortiment na stranách Doplňky pro bazén na straně 32 27

29 Kolekce Louisiane Dřevěné rošty připomínají rafinovaný exotický svět: pontony na lagunách s krystalickou vodou. Díky tomu kolekce Louisiane s přírodními kameny perfektně reprodukuje dřevo a zaručuje nerovnocennou odolnost v čase. výběr ze sortimentu Síla 3,5 cm Velikost 50 x 50 cm Mandlová zelená Přírodní dřevo Nezbarvená dlaždice lze napustit přípravkem DaLL COLOR (str. 42) Zlatý habr Vámi napuštěný přípravkem DALL COLOR (str. 42) Distanční nálitek Dlaždice s distanční vložkou pro pravidelnější a harmoničtější rozmístění. 28 Tři barvy Přírodní dřevo Mandlová zelená Habr pozlacený přípravkem DALL COLOR Kompletní sortiment na stranách Doplňky pro bazén na straně 32 Kolekce Louisiane existuje rovněž v kolekci Zahrada a terasa (str )

30 bazén 29

31 výběr ze sortimentu Dlaždice modulu Cottage jsou prodávány po šesti (nemohou být prodávány odděleně). Modul 6 dlažeb 1,00 m 2 se spárami Síla přibližně 3,5 cm Velikosti modulu 37 x 60 cm 37 x 55 cm 37 x 53 cm 37 x 44 cm 37 x 38 cm 37 x 20 cm přibližně Lem Síla přibližně 3,5 cm Tři barvy Bílá Písková Šedá grafitová Kompletní sortiment na stranách Doplňky pro bazén na straně 32 Modul 1 m nerozdělitelný 2 velikosti 37 x 40 cm 37 x 60 cm přibližně 30

32 Kolekce Cottage Vápenec je svědkem našeho dědictví a vykazuje estetickou a rozlišnou rozmanitost. Caraterra dává veškeré zkušenosti do služeb Kolekce a dokonale kopíruje její autentičnost. Lemy této kolekce přirozeně zapadají do dlažby a stávají se součástí Vaší terasy. bazén Kolekce Cottage existuje rovněž v kolekci Zahrada a terasa (str ) 31

33 výběr ze sortimentu Doplňky ladí se všemi nabízenými kolekcemi. Rovný díl roštu Obrubník Žláb Dlaždice a kryt skimmeru 2 díly: -1 dlaždice 26,5 x 26,5 cm -1 kryt Ø 22,5 cm Síla 3.5 cm Nemohou být prodány zvlášť Sprchová vanička Tři barvy Bílá Písková Růžovobéžová Kompletní sortiment na stranách

34 Doplňky Bazén bazén 33

35 34

36 Váš interiér je odrazem blahobytu. Užívejte si klidu osvojeného materiálu. Překročte práh a naleznete harmonii. Kolekce interiérů Caraterra, zapečetěná ve Vaší paměti, povzbudí krásu místa a Váš blahobyt. interiér 35

37 Kolekce Memphis Autentická a hřejivá kolekce Memphis sleduje tendenci návratu k přirozenosti a umožňuje sloučit modernost materiálů a estetiku jednotlivých domů, stejně tak jako prostranství pro veřejnost. výběr ze sortimentu Dlaždice modulu Memphis jsou prodávány po šesti (nemohou být prodávány odděleně). Schodový stupeň Nedělitelný modul 3 dlaždic 120 cm Síla 2.7 cm Síla 2,7 cm Velikosti modulu 34 x 50 cm 34 x 40 cm 34 x 30 cm 41 x 26 cm 41 x 41 cm 41 x 53 cm Modul 0,90 m 2 Roh schodového stupně síla 2.7 cm 36 Tři barvy Bílá Písková Růžovobéžová Kompletní sortiment na stranách

38 interiér Kolekce Memphis existuje rovněž v kolekci Zahrada a terasa (str. 6-7) a Bazén (str ). 37

39 Carreaux à výběr ze sortimentu Velikosti 16x16 cm 22x22 cm Síla přibližně 1,5 cm Sologne Červená Harmonie Séville Oranžová Harmonie Cévennes Harmonická směs oranžovo-červených a žíhaných Catalane Žlutá okrová Harmonie Čtyři barvy Catalane Séville Sologne Cévennes Kompletní sortiment na stranách Doplňky strana 40 38

40 l ancienne Dlaždice po staru současné výrobky s nádechem klasické elegance, jsou inspirované originálními terakotovými obkládačkami. Velká rozmanitost otisků, zbarvení a sdružení barev zajišťuje volnost tvoření a kombinací, které perfektně navracejí výrobku autentičnost a umožňují jeho použití u nových staveb jakož i u renovací. intérieur interiér 39

41 Doplňky Tyto doplňky jsou k dispozici pro celou kolekci Carreaux à l ancienne a umožňují velkou rozmanitost uspořádání a také bezvadné dokončení nejkrásnějších výtvorů. Vaše dlaždice budou zvelebeny těmito dekoračními díly a prostřednictvím kombinací obdržíte charakterní a ušlechtilé podlahy. výběr ze sortimentu Poloviční dlaždice 16 x 16 cm Síla přibližně 1,5 cm Poloviční dlaždice 22 x 22cm Síla přibližně 1,5 cm Spoj imitace dřevěného trámu Podlažní lišta Příklady šablon 1- Pokládka se spoji (lemování) 2- Úhlopříčná pokládka 40 Čtyři barvy Catalane Séville Sologne Cévennes Kompletní sortiment na stranách

42 interiér 41

43 Ošetřovací prostředky Před použitím ošetřovacích prostředků, si přečtěte návod k použití. FUNKCE : FUNKCE : FUNKCE : FUNKCE : FUNKCE : FUNKCE : FUNKCE : FUNKCE : 42 Pouze pro kolekci Carreaux à l ancienne, chrání před stopami spárování a zajišťuje první ochranu. Připraven k použití. CARA PROTECT Chrání dlaïbu pfii spárování, pfied spárovacím materiálem. Na základû pfiírodních v robkû. CARA PROTECT napou tí, oïivuje Va i dlaïbu a dodává první patinovan vzhled. PouÏití : Pouze v interiérech. Aplikace: Za pomocí hadfiíku nebo kousku koberce tak, aby se vytvofiila ochranná vrstva, která zabrání, aby spárovací materiál pfiilnul na povrch dlaïdic pfii vytváfiení spar. Pauza mezi aplikací pfiípravku Cara Protect a spárováním musí b t 2 h aï 4 h. Zji tûná prûmûrná spotfieba: 150 g/m 2 K vytvoření barevných spar dlaždic. DALL JOINT UmoÏní provádût spáry dlaïdic a obrubní bazénû Carraterra. PouÏití : Ve keré dlaïdice a obrubnû Caraterra pokládané na betonov povrch. Aplikace: Zvlhãení povrchu pfied aplikací. Zji tûná prûmûrná spotfieba: 1 pytel 25 kg na 10 m 2 dlaïby, tlou Èka 2,5 cm 1 pytel 25 kg na 50 aï 60 obrubní. Barvy: bílá, písková, rûïovobéïová, edá grafitová. Prostředek k čištění dlažeb. Připraven k použití. DALL EFFLO âi tûní a odstranûní v kvûtû, cementového mléka a usazenin kamene nebo vápence, zniãení mikroskopick ch fias. PouÏití : Na kamenn ch aglomerátech nebo ve ker ch nekovov ch povr ích, cihlách, kachliãkách, kamenech... Aplikace: V robek pfiipraven k pouïití. Rozprá it na zvlhãen povrch. Poãkat 5 aï 10 minut, pfied uschnutím vydrhnout kartáãem a opláchnout vodou. NepouÏívat tlakov ch mycích pfiístrojû. Zji tûná prûmûrná spotfieba: 1 litr na 8 m 2 dlaïby, 5 litrová nádoba na 40 m 2. Vodoodpudivá, oleofóbní a protiznečišťovací ochrana. Připraven k použití. DALL FUG DALL FUG je v robek k vodoodpudivému a oleofóbnímu o etfiení kamenn ch aglomerátû. Ochrana pfiírodního kamene pfied zneãi tûním a rûzn mi skvrnami: olej, mastnota, zneãi tûní... PouÏití : Uvnitfi stejnû jako venku se doporuãuje pouïít na v ech typech pórovit ch materiálû jako jsou: umûl kámen, beton, dlaïební kostky, pfiírodní kameny... Aplikace: Pfiipraven k pouïití, aplikuje se prostfiednictvím rozpra ovaãe s nízk m tlakem, váleãku nebo tûtce. Díky jeho sloïení ve vodnaté fázi mûïe b t aplikován na vlhké povrchy. Musí b t pouïit do nasycení v jedné vrstvû nebo ve 2 vrstvách mokro na mokro. Optimální úãinek je dosaïen po 5 aï 7 dnech vysou ení. Zji tûná prûmûrná spotfieba: 1 litr na 5 aï 8 m 2 dlaïby v závislosti na poróznosti, 5 litrová nádoba na 25 aï 40 m 2. Vodoodpudivá, oleofóbní a protiznečišťovací ochrana, která dodává saténový lesk a zdůrazní původní barvu. Připraven k použití. DALL SATIN DALL SATIN je v robek k vodoodpudivému a oleofóbnímu o etfiení umûlého kamene pro ochranu pfied zneãi tûním a rûzn mi skvrnami: olej, mastnota, zneãi tûní... Navíc dodává povrchu trval saténov vzhled a zdûrazní pûvodní barvu. PouÏití : DALL SATIN se pouïívá uvnitfi stejnû jako venku na v ech typech pórovit ch materiálû jako jsou: umûlé kameny, beton, dlaïební kostky, pálená hlína, pfiírodní kameny... Aplikace: Pfiipraven k pouïití. Aplikuje se prostfiednictvím rozpra ovaãe s nízk m tlakem. Díky jeho sloïení ve vodnaté fázi mûïe b t aplikován i na vlhké povrchy. DALL SATIN musí b t pouïit do nasycení v jedné vrstvû. Optimální úãinek je dosaïen po 5 aï 7 dnech vysou ení. 30 minut po aplikaci první vrstvy je moïno nanést druhou vrstvu, zv razní se tak saténov efekt. Nepfiedávkovat pfiípravek a pfied vysu ením houbou setfiít eventuelní nadbytek. Optimální úãinek je dosaïen po 5 aï 7 dnech vysou ení. Zji tûná prûmûrná spotfieba: 1 litr na 6 aï 10 m 2 dlaïby v závislosti na poróznosti, 5 litrová nádoba na 30 aï 50 m 2. Filmotvorná ochrana proti znečištění pro externí dlažbu. Připraven k použití. Vytváfií leskl film tvrd a odoln vûãi otírání a chrání pfied usazením skvrn. PouÏití : Aplikuje se pouze na zcela suchou a neza pinûnou impregnaci DALL FUG. Aplikace: V robky ve vodné emulzi, pfiipraven k vnitfinímu pouïití. Aplikuje se kartáãem nebo váleãkem v pravideln ch vrstvách bez nadbytku. Zji tûná prûmûrná spotfieba: 1 litr na 6 aï 8 m 2. 5 litrová nádoba na 30 aï 40 m 2. DALL CIR Pouze pro kolekci Louisiane. Vodoodpudivá, oleofóbní a protiznečišťovací ochrana, s přidáním barevného pigmentu. Připraven k použití. DALL'COLOR Jeden pfiípravek, dvû funkce: Pfiípravek k vodoodpudivé a oleofóbní ochranû umûlého kamene, proti zanesení a skvrnám v eho druhu: olej, mastnota... Pigmentová lazura, která umoïní dodat povrchûm matn vzhled s barevn mi odrazy. DALL COLOR má vlastnosti pfiípravku DALL FUG (pfiípravek zaji Èující kompletní ochranu proti v em typûm zneãi tûní, nefilmotvorn, kompletnû ve vodní fázi), ale navíc poskytuje lazurové zbarvení, které respektuje minerálnost povrchu. PouÏití : Pro kolekci Louisiane. Aplikace: DALL COLOR je pfiipraven k pouïití. Aplikuje se prostfiednictvím rozpra ovaãe nebo na mal ch povrchách prostfiednictvím tûtce. Jeho sloïení ve vodnaté fázi umoïàuje pouïití na vlhkém povrchu. DALL COLOR musí b t nanesen vícekrát do nasycení v závislosti na vyhledávaném efektu. Optimální úãinek je dosaïen po 5 aï 7 dnech vysou ení. Zji tûná prûmûrná spotfieba: 1 litr na 5 aï 8 m 2. 5 litrová nádoba na 25 aï 40 m 2. Přípravek proti řasám a plísním. Vnější použití. Připraven k použití. DALL MOUSS Léãebn : radikální zniãení mechû, li ejníkû, fias a plísní bez poru ení povrchu. Preventivní : Má remanentní úãinky. Aktivní látky jsou usazeny na povrchu, zabraàují mnoïení plísní a brání parazitním rostlinám v klíãení. PouÏití : PouÏívá se na umûlém kameni, pálené hlínû, bfiidlici, kameni, betonu, atd. Nepo kozuje zbarvení povrchu, není filmotvorn a neïloutne. Zanechá pfiíjemnou citrónovou vûni. Nahrazuje kyselé nebo alkalické saponáty, které mohou leptat povrch. Aplikace: DALL MOUSS je pfiipraven k pouïití. Aplikuje se na lehce navlhãen povrch prostfiednictvím rozpra ovaãe aï do nasycení povrchu. Pokud je povrch pfiíli napaden, je tfieba jej vykartáãovat pfied aplikací pfiípravku. Pozor: v pfiípadû aplikace v chladném poãasí (pod 10 C), bude pûsobení del í. V teplé sezónû bude tfieba povrch fiádnû namoãit. Aplikaci bude tfieba provést v nejchladnûj ích hodinách. Pokud 48 h po nanesení pr í, bude tfieba postup opakovat. Nechat pûsobit 2 aï 8 dní. Opláchnutí není nutné, parazity se od povrchu odtrhnou po 2 aï 3 mûsících. Zji tûná prûmûrná spotfieba: 1 litr na 4 aï 8 m 2, 5 litrová nádoba na 20 aï 40 m 2.

44 Rady pro pokládku Příprava terénu Přirozený terén je nutné upravit, zbavit svrchní vrstvy s vegetací, a to v každém případě minimálně do hloubky 20 cm, a připravit v závislosti na jeho charakteru (obr. 1). Doporučuje se položit vrstvu geotextilie. Sklon základní vrstvy musí být stejný jako sklon dokončeného povrchu (minimálně 1 až 2 cm na 1 metr), aby byl usnadněn odhad stékajících vod. Voda, která může natéct na vrstvu, musí mít v každém případě možnost odtéct. 1 Pokládka na pískové lože (obr. 2) Provádět výhradně u dlažeb o tloušťce větší nebo rovné 35 mm. Tato pokládka se doporučuje pro řadu Pavés Corcy. Tento styl pokládky však nelze doporučit pro jinou dlažbu než pro řadu Pavés Corcy 2 a společnost Caraterra nemůže být činěna zodpovědnou v případě problémů. Dejte přednost pokládce na drcený štěrkopísek. Pokládka na betonovou desku Deska o minimální tloušťce 10 cm musí být z betonu armovaného svařovanou mříží, který je už 28 dní suchý. Před pokládkou 3 musí být zbavena prachu a uložena ve sklonu 2 %. Každých 6 metrů musí být provedena dilatační spára. Dlaždice musí být před položením zbaveny prachu (obr. 3 a 4). 4 Je nutné je pevně uložit pomocí pěchovadla nebo kladiva z bílého nylonu, aby se dobře spojily s podkladem. Důrazně doporučujeme pokládku na lepicí maltu, která umožní výrazně snížit jev výstupu volného vápna pocházejícího z vrstvy betonu. Lepicí malta rovněž umožní vyrovnat nerovnosti v tloušťce (viz rozměrové tolerance norem XP 98307), které by se na našich výrobcích mohly vyskytnout. Důležité: Pokládku na vrstvu betonu lze provést až po jeho úplném zaschnutí, tj. po 28 5 dnech. Spáry se smějí provést až po odpaření vody. Důrazně doporučujeme očistit spáry po malých plochách. Naše výrobky nejsou určeny k pokládce na desky. Obrubníky Musí být bezpodmínečně nalepeny ze 6 dvou stran po celé své ploše, a to na jediném základu. Spoje Spoj se provádí pomocí přípravku Dall Joint. Je připraven k použití a CARATERRA ho vyvinula za účelem realizace spár. Nanesení se provádí zednickou lžící, sáčkem s trubičkou (obr. 5) nebo pomocí spárovacího stroje a dokončuje uhlazením spárovač- 7 kou nebo stažením železnou lištou. Nenanášejte spárovací hmotu na celý povrch dlaždic, abyste na výrobku neudělali skvrny (obr. 6). Každé přebytečné množství nanesené hmoty je nutné okamžitě houbičkou smýt vodou (obr. 7). Okraje Aby bylo zaručeno, že dlažba bude dobře držet, doporučuje se vybavit ji zarážkami prostřednictvím obrubníků. 43

45 Technické rady pro Vaši dlažbu Příklad dlažby Memphis 11,70 m 2 = 1 paleta Složení 1 palety: 13 dlaždic 34 x 30 cm 13 dlaždic 34 x 40 cm 13 dlaždic 34 x 50 cm 13 dlaždic 41 x 26 cm 13 dlaždic 41 x 41 cm 13 dlaždic 41 x 53 cm Rastr 34 cm 2 A = dlaždice 34 x 30 cm B = dlaždice 34 x 40 cm C = dlaždice 34 x 50 cm Rastr 41 cm 2 A = dlaždice 41 x 26 cm B = dlaždice 41 x 41cm C = dlaždice 41 x 53 cm Hmotnost: 55 kg/m 2 Příklad dlažby Cottage 10 m 2 včetně spár = 1 paleta Složení 1 palety: 10 dlaždic 37 x 60 cm 10 dlaždic 37 x 55 cm 10 dlaždic 37 x 53 cm 10 dlaždic 37 x 44 cm 10 dlaždic 37 x 38 cm 10 dlaždic 37 x 20 cm Hmotnost: 75 kg/m 2 Modul Cottage o 6 dlaždicích Příklad dlažby Rosace Cottage Růžice Cottage 44 Průměr bez spár 2,85 m, síla cca 3,5 cm Složení růžice: 1 střed o průměru 14 cm: díl A 1 mezikruží o šířce 37 cm, tvořené 8 díly B 1 mezikruží o šířce 56 cm, tvořené 16 díly C 1 mezikruží o šířce 43 cm, tvořené 19 díly D Přechodové rohové díly umožňují zaintegrovat růžici do dlažby, aniž by bylo nutné díly řezat 4 díly 48 x 35,5 cm: R1 4 trojúhelníkové díly: R2 4 trojúhelníkové díly: R3 1 paleta = 1 2 růžice = 27 dílů 21 dílů a 6 přechodových rohových dílů díl A = 1 kus díl B = 4 kusy díl C = 8 kusů díl D = 8 kusů díl R1 = 2 kusy díl R2 = 2 kusy díl R3 = 2 kusy A D C B Kompletní růžice = 2 palety R2 R1 R3 Před definitivní pokládkou se doporučuje zkušební položení podle pravidel řemesla. Pokládku začněte ve středu a pokračujte soustřednými kruhy. Dodržujte při tom spáry 15 mm.

46 Příklad dlažby Trianon Mix 3 rozměrů Dlažba se 3 různými rozměry dlaždice umožňuje množství kompozic. Uvádíme několik příkladů. Síla: 3,5 cm Hmotnost: 79 kg/m Příklad dlažby Trianon ve 3 rozměrech 13,5 m 2 = 1 paleta Složení 1 palety: 18 dlaždic 25 x 50 cm 18 dlaždic 50 x 50 cm 18 dlaždic 75 x 50 cm Příklad dlažby Trianon mix rozměr Dlažba se 3+1 rozměry dlaždic (formát 25 x 25 cm na objednávku) rovněž umožňuje množství kompozic k vytvoření rozmanitých dlažeb. + 13,5 m 2 = 1 paleta 18 dlaždic 25 x 50 cm 18 dlaždic 50 x 50 cm 18 dlaždic 75 x 50 cm 1,25 m 2 = 1 paleta 18 dlaždic 25 x 25 cm Slovníček Rádiusová dlaždice int. Levý vybíhající roh Pravý vybíhající roh Obrubový rovný díl Rohová 90st ext. vybíhající dlaždice Rohová dlaždice 90st int. 45
