1 Simogear nová řada elektropřevodovek Only for internal use / Siemens AG All rights reserved.

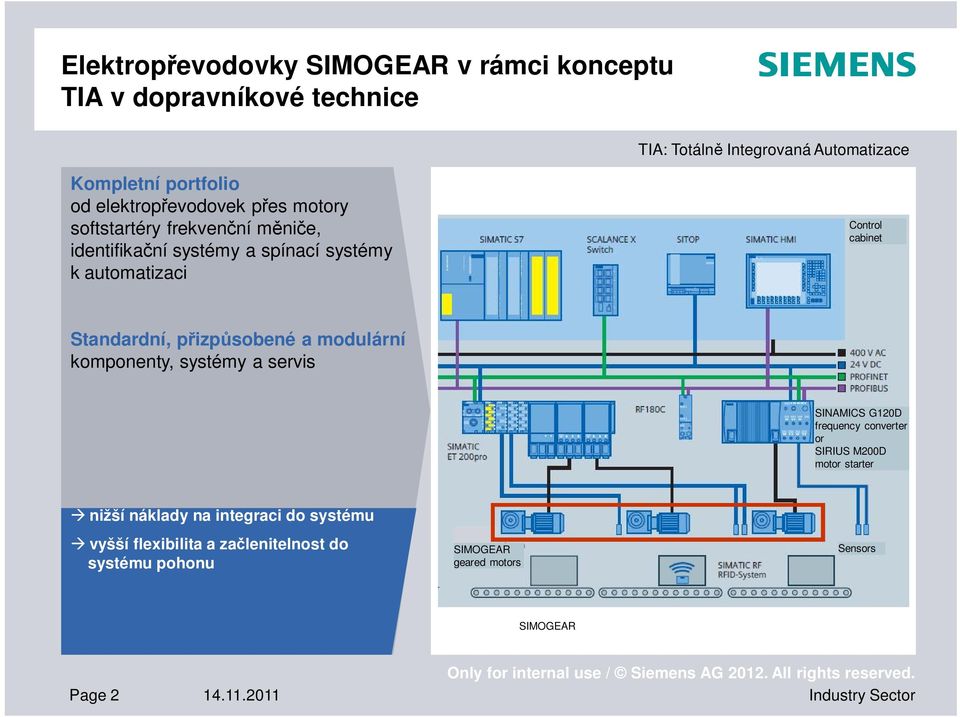

2 Elektropřevodovky SIMOGEAR v rámci konceptu TIA v dopravníkové technice TIA: Totálně Integrovaná Automatizace Kompletní portfolio od elektropřevodovek přes motory softstartéry frekvenční měniče, identifikační systémy a spínací systémy k automatizaci Control cabinet Standardní, přizpůsobené a modulární komponenty, systémy a servis SINAMICS G120D frequency converter or SIRIUS M200D motor starter à nižší náklady na integraci do systému à vyšší flexibilita a začlenitelnost do systému pohonu SIMOGEAR geared motors Sensors SIMOGEAR Page Only for internal use / Siemens AG All rights reserved.

3 Nejdůležitější technická fakta nové řady elektropřevodovek SIMOGEAR Jednotlivé typy převodovek dostupné na trhu (čelní, ploché, kuželočelní, čelně šnekové, šnekové) jsou rozděleny do velikostí dle výstupních nominálních momentů V jedné momentové velikosti jsou dostupné různé typy převodovek Nová řada elektropřevodovek splňuje požadavky na zástavbové a montážní rozměry dle tzv. standardu trhu a díky tomu je možné jednoduché nahrazení eletropřevodovky jiného výrobce Page Only for internal use / Siemens AG All rights reserved.

4 Nejdůležitější technická fakta nové řady elektropřevodovek SIMOGEAR Nová řada elektropřevodovek je navržena pro standardní použití elektromotorů s vysokými účinnostmi z řady 1LE1 a dle tříd IE2, IE3 a IE4 Použití servomotorů 1FK7 bez nutnosti montáže redukčních mezipříruby KQ nebo KQS Branžovní řešení vycházejí ze stavebnicového systému standardní řady Page Only for internal use / Siemens AG All rights reserved.

5 Přehled výrobního programu Výběr optimálního pohonu pro každou aplikaci Čelní Ploché Kuželočelní 2- stupňové Kuželočelní 3-stupňové Čelně-šnekové Šnekové Označení E39 E149 (1-stage) Z19 Z189 (2-stage) FZ29 FZ229 (2-stage) FD29 FD229 (3-stage) B19 B49 (2-stage) K39 K229 (3-stage) C29 C89 (2-stage) S09 S29 (1-stage) D19 D189 (3-stage) Počet velikostí 7 (1-stage) 13 (2-/3-stage) Nominální moment [] (1-stage) (2-stage) (2-stage) (3-stage) (2-stage) (1-stage) Převodové poměry (2-stage) (3-stage) ,000 (multistage) (3-stage) ,000 (multi-stage) ,000 (multi-stage) ,000 (multi-stage) Max.imální výkon motoru [kw] Page Only for internal use / Siemens AG All rights reserved.

6 Nová řada Simogear rozšířená o nové velikosti se zaměřením na manipulační techniku Momentová třída T 2N NEW NEW Čelní elektropřevodovky 2-/3-stupňové D/Z19 90 D/Z D/Z D/Z D/Z D/Z D/Z D/Z D/Z D/Z D/Z D/Z D/Z NEW NEW Ploché elektropřevodovky 2-/3-stupňové F F F F F F F F F F F F F NEW NEW Kuželočelní elektropřevodovky 2-stupňové B19 50 B B B NEW NEW NEW Kuželočelní elektropřevodovky 3-stupňové K K K K K K K K K K K K Čelně šnekové elektropřevodovky 2-stupňové Šnekové elektropřevodovky 1-stupňové S09 18 S19 44 C S29 80 C C C C Nové velikosti Lepší stupňování momentu Lepší stupňování převodů Page Phase 1 HMI 2012 Phase 2a SPS 2012 Phase 2b HMI 2013 Phase 2c SPS 2013 Only for internal use / Siemens AG All rights reserved.

7 Stavebnicový systém MODULOG pro maximální flexibilitu Elektropřevodovky Simogear díky použití elektromotorů Siemens zaručují široké možnosti jednotlivých nástaveb a provedení díky systému MODULOG Stavebnicový systém je základem pro možnosti aplikací po celém světě - výkony motorů kW - 4/2/6-pól Individuální konfigurace hřídelů na nevýstupní straně motoru pro: - elektromagnetické brzdy - zpětné válečkové brzdy - snímače otáček, cizí chlazení - ochranné stříšky Široké možnosti vybavení Krátké dodací termíny Page Only for internal use / Siemens AG All rights reserved.

8 Vysoká účinnost pro rychlý návrat investic 2-stupňové kuželočelní elektropřevodovky Koncipováno pro pohony dopravníků Rozsah převodů i tot = Účinnost 96% Motory s vysokou účinností Motory v účinnostních třídách IE2 and IE3 Vysoké převodové poměry díky principu pastorků prvního převodového stupně Page Díky propracovanému řešení prvního převodového stupně jsou vyšší převodové poměry realizovány pouze 2 převodovými stupni místo 3 (účinnost 96% místo 94%) Menší počet stavebních dílů Nižší hlučnost Only for internal use / Siemens AG All rights reserved.

9 Velmi kompaktní a lehké pro co nejlepší manipulovatelnost v co nejmenším prostoru Ložiskový štít Spojení ložiskového štítu a montážní příruby v jeden díl Méně meziploch a těsnění Nová ložiska pastorku kuželočelních elektropřevodovek Nové osové výšky čelních elektropřevodovek Optimalizovaná ložiska pastorku a ozubeného kola prvního převodového stupně Menší vnější rozměry skříně Menší hmotnost Nové převodové poměry Menší vnější rozměry skříně Jednodušší montáž a demontáž Page Only for internal use / Siemens AG All rights reserved.

10 Velmi kompatkní a lehké pro snadný servis a manipulaci Motory s vysokou účinností Bez změny velikosti mezi IE2 a IE3 Skříně odlévané z hliníku Čelní elektropřevodovky Z/D19 39 (do 200 ) Ploché elektropřevodovky F29 (do 150 ) Kuželočelní elektropřevodovky B19 B49 (do 450 ) Čelně šnekové elektropřevodovky C29 (do 100 ) Šnekové elektropřevodovky S09 29 (do 70 ) Standardně bez nástřiku Page Only for internal use / Siemens AG All rights reserved.

11 SIMOGEAR se zaměřuje na klíčové průmyslové oblasti odvozené od klíčových sektorů DT Automobilový Ropa a zemní průmysl Engineering Logistika Chemický průmysl plyn Energie / Vítr Kovy a těžba Dopravníkové technika Automotive Potravinářský průmysl Logistika Chemický průmysl Jeřáby a zdvihy Životní prostředí a voda Kovy& Těžba Doprava Automobily Skladová technika Potraviny Nápoje Mléko Tabák Sklady Poštovní systémy Letiště Refinérie Chemie Manipulace s nákladem Jeřáby Vrátky Čističky vzduchu Vodní chlazení ČOV Dopravníky Válečkové dopravníky Těžba Page Only for internal use / Siemens AG All rights reserved.

12 Čelní elektropřevodovky SIMOGEAR Čelní počet stupňů 1 3 počet velikostí 20 nominální moment převodový poměr 1, výkon motoru max 200 kw větší počet velikostí a převodových poměrů pro volbu ideálního pohonu vyšší životnost ložisek optimalizovaná skříň Page Autor

13 Čelní elektropřevodovky SIMOGEAR Možnosti připojení D/Z 39 DF/ZF 39 Page Autor

14 Čelní elektropřevodovky SIMOGEAR Technicá data M6 M1 M2 DZ 39 se skříní z hliníku Redukovaná hmotnost skříně M4 M3 M5 Porovnání množství oleje Stejné množství oleje pro patkové a přírubovéprovedení Redukované množství oleje u pozic M1, M2, M4 Množství oleje Montážní poloha Page Autor

15 Čelní elektropřevodovky SIMOGEAR M6 M1 M2 Nové polohy ventilů pro vypouštění oleje a kontrolu hladiny oleje M4 M3 M5 U stavební polohy M4 je odvzdušňovací ventil v přírubě motoru MotoxN SIMOGEAR Page Autor

16 Ploché elektropřevodovky SIMOGEAR Ploché počet stupňů 2 3 počet velikostí 13 nominální moment převodový poměr 3, výkon motoru max 200 kw optimalizované rozměry skříně připojovací rozměry stejné jako řada Motox nová ložiska na výstupním hřídeli pro vyšší životnost převodovky Page Autor

17 Ploché elektropřevodovky SIMOGEAR Možnosti připojení FZAD.. FZA.. Page Autor

18 Kuželočelní elektropřevodovky SIMOGEAR Kuželočelní 2-stupňové počet stupňů 2 počet velikostí 4 nominální moment převodový poměr 3,5 60 výkon motoru max 7,5 kw optimalizováno pro dopravníkovou techniku účinnost 96% větší počet velikostí a převodových poměrů pro volbu ideálního pohonu celkově menší zástavbová velikost nižší hmotnost Page Autor

19 Kuželočelní elektropřevodovky SIMOGEAR Možnosti připojení B.. BA.. BAS.. BF.. BAF.. BAD.. Page Autor

20 Kuželočelní elektropřevodovky SIMOGEAR Kuželočelní 3-stupňové počet stupňů 3 počet velikostí 12 nominální moment převodový poměr výkon motoru max 200 kw optimalizováno pro dopravníkovou techniku účinnost 94% větší počet velikostí a převodových poměrů pro volbu ideálního pohonu Page Autor

21 Kuželočelní elektropřevodovky SIMOGEAR Optimalizované ložisko pastorku prvního převodového stupně Kratší konstrukce, méně oleje, menší hmotnost Page Autor

22 Šnekové elektropřevodovky SIMOGEAR Šnekové s čelním ozubením počet stupňů 2 počet velikostí 5 nominální moment převodový poměr výkon motoru max 15 kw Šnekové počet stupňů 1 počet velikostí 3 nominální moment převodový poměr výkon motoru max 1,1 kw Page Autor

23 Možnosti olejové náplně a těsnění Typ oleje odvislý od teploty okolí a typu provozu Typ těsnění odvislý od agresivity pracovního prostředí Seal and environmental conditions Drive shaft seals Extended durability Application area environmental temperature Name Short Information Name Short Information Normal stress Normal temperature Low temperature Lowest temperature High temperature Extended oil life time Food industry Biodegradable Oil Increased stress Normal temperature Low temperature Lowest temperature High temperature Extended oil life time Page Autor Standard seal Standard sealing Seal with extended durability Seal for increased environmental stress

24 SIMOGEAR elektromotory 1LE1 Více voltáží, frekvencí, zapojení více voltáží pro 50//60Hz voltáže a zapojení pro měniče frekvence voltáže a zapojení pro motory s elektromagnetickou brzdou s funkčním usměrňovačem Viz katalog Ochrana motoru a vytápění PTC termistory pro vypnutí PTC termistory pro varování a vypnutí WT termostat ve vinutí pro vypnutí WT termostat ve vinutí pro varování a vypnutí KTY teplotní čidlo PT100 odporový teploměr vytápění motoru pro nízké teploty Page Autor

25 SIMOGEAR - elektromotory 1LE1 Svorkovnice MODULOG systém c provedení pro dodatečnou instalaci komponentů nebo kabelů Kryt svrkovnice LE-Motory vlisované těsnění c bez nebezpečí ztráty nebo poškození při instalaci Page Autor

26 SIMOGEAR elektromotory 1LE1 Ventilátory Kryty ventilátoru Standardní ventilátor c plastový Kovový ventilátor c hliníkový Setrvačníkový ventilátor c Ocelový, plastový nebo litinový standardně galvanizovaná ocel LA63 LE90 c 8x8 čtvercová perforace LE100 LE160 c mřížkovaný LE-design možnost ochranné střížky Page Autor

27 SIMOGEAR elektromotory 1LE1 Cizí chlazení elektromotorů používaných u elektropřevodovek SIMOGEAR je převzat ze stavebnicového systému MUDULOG Motor size Frequency Electrical data connection Page Autor

28 SIMOGEAR elektromotory 1LE1 Elektromagnetické brzdy elektromotorů používaných u elektropřevodovek SIMOGEAR je převzat ze stavebnicového systému MUDULOG Brake type Brake torque Motor size Page Autor Standard allocation working and holding brake Only for internal holding use brake / only Siemens AG All rights reserved.

29 SIMOGEAR elektromotory 1LE1 Možnosti brzdy Ruční održdění Ruční odbrždění s aretací Uzavřené provedení Zvýšená ochrana proti korozi Mikrospínač pro kontrolu vůle Funkční usměrňovač Páky pro ruční odbrždění standardní provedení provedení s dělenou pákou při kolizi s okolní zástavbou < 11,5 ü Page Autor

30 SIMOGEAR elektromotory 1LE1 Snímače otáček na bázi stavebnicového systému MODULOG Inkrementální snímač IN c 2048 / 1024 / 512 I/rev. c HTL / TTL Absolutní snímač AB c EnDAT I/rev c SSI I/rev Resolver RE c 7 VRMS c 5 / 10 khz Robustní inkrementální snímač (s izolovaným ložiskem) c od velikosti LE112 c Leine & Linde / Hübner Page Autor

31 SIMOGEAR elektromotory 1LE1 Mechanická ochrana snímačů otáček Encoder protection Motor protective cover ü Stanradní protection roof 2nd fan cover (ü) (ü) (ü) (ü) ü Možnost (ü) Možnost v druhé fázi Komponenty snímačů otáček Připojovací konektory Gateway pro EnDAT- absolutní snímač c Interface adaptér pro Profibus DP, CANopen, DeviceNET -bus systémy Page Autor

32 SIMOGEAR elektromotory 1LE1 Zpětná válečková brzda na motoru v rámci stavebnicového systému MODULOG Cage Bearing endshield Backstop flange Backstop cover Technické detaily Motor size Nominal torque Lift-off speed Maximum speed Weight Page Autor

33 SIMOGEAR - Katalog katalog 50.1 více technických detailů dovolené radiální síly momenty setrvačnosti počet zubů ozubení Page Autor

34 SIMOGEAR Provozní předpisy BA 2030 SIMOGEAR elektropřevodovky BA 2330 Motory LA/LE pro SIMOGEAR elektropřevodovky BA 2039 SIMOGEAR vstup ní skupiny (fáze 2)... Provozní předpisy obsahují dokumentaci náhradních dílů, prohlášení o vestavbě a prohlášení o shodě ES Page Autor

35 SIMOGEAR Zakázková dokumentace New New Standardně sada provozní předpisů s každou dodávkou Sada provozní předpisů německy Sada provozní předpisů anglicky Sada provozních předpisů v požadovaném jazyce Certifikát 3.1 Další dokumentace dle dohody Page Autor

36 Simotics G 1FG1 Čelní, ploché, kuželočelní a šnekové převodovky Servomotor 1FK7 SIMOGEAR převodovky dvoustupňové kuželočelní převodovky s vysokou účinností různých převodů pro každou velikost snížená vůle v ozubení jako opce 1FK7 generace 2 (CT a HD) montáž přímo na převodovku pomocí příruby (absence spojky) poháněno pomocí SINAMICS S120 a G120 bezčidlový provoz (G120) Zesílená motorová brzda (pouze u 1FK7 CT G2 velikost 80 a100) Page Autor

37 Zesílená motorová brzda (výhledově) Pružinová brzda Různé brzdné momenty v jedné velikost Page Autor Páka pro ruční odbrzdění

38 Provoz bez čidel Krok 1: pouze DQI enkodérem pro SINAMICS S120 Krok 2: provoz bez čidla pro INAMICS G120 + podpora provozu bez čidla DQI pro S120 Page Autor

39 Rozsah výroby Page Autor

40 Začlenení na trhu Synchronní motory S-1FT7 a S-1FK7 Cenová úroveň Asynchronní motory 1LA/1LE Synchronní motory S-1FK7 SIMOGEAR Planetové převodovky Alpha SIMOGEAR Page Autor Požadavky

41 Logistika Zákazník Tübingen, Německo Bad Neustadt, Německo Page Autor

42 Nástrojová podpora Engineering Sizer Alvis4 Tool (intergrováno do Sizeru) Konfigurace DT-Konfigurátor Katalogy a ceny Dxx Page Autor
