1 NÁVOD K POUŽITÍ MYČKA NA NÁDOBÍ LS 9219, LS 9209, LS

2 Obsah 1. Důležité bezpečnostní a uživatelské upozornění 4 2. Instalace 7 3. Obsluha 9 4. Instrukce pro uživatele Čištění a údržba 26 Děkujeme Vám, že jste si vybrali tento spotřebič. Doporučujeme, abyste si pozorně přečetli všechny pokyny v této příručce a seznámili se s tím, jak bezpečně a správně obsluhovat Vaši myčku nádobí. Jednotlivé části návodu jsou uspořádány tak, že se krok za krokem obeznámíte se všemi funkcemi Vašeho spotřebiče. Text je snadno srozumitelný a opatřený podrobnými ilustracemi. Uvádíme zde užitečné rady pro použití košíků, sprchovacích ramen, zásobníků, filtrů, mycích programů a správné ovládání tlačítek. Dodržujte doporučené čistící postupy, aby Vaše myčka nádobí byla vždy ve výborném funkčním stavu. Tento návod poskytuje rychlou a jednoduchou odpověď na všechny Vaše otázky, které se mohou vyskytnout při používání Vaší nové myčky. POKYNY PRO ZAPOJENÍ: jsou určeny kvalifikovanému technikovi, který musí provést instalaci, zapojení a odzkoušení spotřebiče. POKYNY PRO UŽIVATELE: obsahují doporučení pro používání spotřebiče, popis ovládacích tlačítek a správných postupů čištění a údržby spotřebiče. 3

3 Důležitá upozornění 1. Důležité bezpečnostní a uživatelské upozornění TENTO MANUÁL JE NEDÍLNOU SOUČÁSTÍ SPOTŘEBIČE: JE NUTNÉ UCHOVÁVAT HO NEPORUŠENÝ V BLÍZKOSTI SPOTŘEBIČE. PŘED POUŽITÍM JE DŮLEŽITÉ POZORNĚ JEJ PROSTUDOVAT. INSTALACE MUSÍ BÝT PROVEDENA KVALIFIKOVANÝM TECHNIKEM A MUSÍ BÝT DODRŽENY PLATNÉ NORMY. TENTO SPOTŘEBIČ JE URČENÝ PRO POUŽITÍ V DOMÁCNOSTI A JE VE SHODĚ SE SMĚRNICEMI 73/23/EHS, 89/336/EHS (VČETNĚ 92/31/EHS), KTERÉ JSOU NYNÍ V PLATNOSTI, VČETNĚ PREVENCE A ELIMINACE ELEKTROMAGNETICKÉHO RUŠENÍ. ÚČEL SPOTŘEBIČE, PRO KTERÝ BYL NAVRŽEN, JE NÁSLEDUJÍCÍ: MYTÍ A SUŠENÍ NÁDOBÍ; JAKÉKOLIV JINÉ POUŽITÍ JE POVAŽOVÁNO ZA NEOPRÁVNĚNÉ. VÝROBCE NEZODPOVÍDÁ ZA CHYBY A ŠKODY VZNIKLÉ JINÝM POUŽITÍM, NEŽ BYLO UVEDENO. IDENTIFIKAČNÍ ŠTÍTEK S TECHNICKÝMI ÚDAJI, VÝROBNÍ ČÍSLO A ZNAČKA JSOU VIDITELNĚ UMÍSTĚNY NA VNITŘNÍ STRANĚ DVÍŘEK. ŠTÍTEK NA VNITŘNÍ STRANĚ DVÍŘEK NESMÍ BÝT NIKDY ODSTRANĚN. ZBYTKY OBALU NENECHÁVEJTE DOMA VOLNĚ LEŽET. ROZTŘIĎTE JE PODLE MATERIÁLU, ZE KTERÉHO JSOU VYROBENY A ODEVZDEJTE JE DO TŘÍDĚNÉHO SBĚRU. V SOULADU S BEZPEČNOSTNÍMI PŘEDPISY A NORMAMI PRO ELEKTRICKÁ ZAŘÍZENÍ MUSÍ BÝT SPOTŘEBIČ UZEMNĚNÝ. VÝROBCE NENESE ŽÁDNOU ZODPOVĚDNOST, POKUD DOJDE KE ZRANĚNÍ OSOB NEBO K MATERIÁLNÍM ŠKODÁM Z DŮVODU NEDODRŽENÍ VÝŠE UVEDENÝCH PŘEDPISŮ. V PŘÍPADĚ, ŽE MYČKA NENÍ PŘIPOJENÁ POMOCÍ ZÁSUVKY, JE NUTNÉ POUŽÍT VÍCEPÓLOVÝ PŘERUŠOVAČ S MEZEROU MEZI KONTAKTY ALESPOŇ 3 MM. VIDLICE PRO PŘIPOJENÍ K NAPÁJECÍMU KABELU A PŘÍSLUŠNÁ ZÁSUVKA MUSÍ BÝT STEJNÉHO TYPU A ODPOVÍDAJÍCÍ PLATNÝM NORMÁM. OVĚŘTE, ZDA HODNOTY NAPĚTÍ A FREKVENCE SÍTĚ JSOU SHODNÉ S HODNOTAMI UVEDENÝMI NA IDENTIFIKAČNÍM ŠTÍTKU. JE TŘEBA VYHNOUT SE POUŽITÍ ADAPTÉRŮ A ROZDVOJEK. VIDLICI ZE ZÁSUVKY NIKDY NEVYTAHUJTE TAHEM ZA ELEKTRICKÝ KABEL. 4

4 Důležitá upozornění PO INSTALACI MUSÍ ZŮSTAT VIDLICE PŘÍSTUPNÁ. V PŘÍPADĚ POŠKOZENÍ ELEKTRICKÉHO KABELU JE NUTNÉ, ABY BYL IHNED VYMĚNĚN KVALIFIKOVANÝM PRACOVNÍKEM. PO VYMĚNĚNÍ NAPÁJECÍHO KABELU JE NUTNÉ SE UJISTIT, ZDA JE DRŽÁK KABELU SPRÁVNĚ UPEVNĚNÝ. POKUD JE SPOTŘEBIČ UMÍSTĚNÝ NA POKRYTÉ PODLAZE, JE DŮLEŽITÉ ZAJISTIT, ABY OTVORY NA SPODNÍ ČÁSTI MYČKY NEBYLY NIČÍM UCPANÉ. PO KAŽDÉM POUŽITÍ MYČKU VYPNĚTE, ABY NEDOCHÁZELO K PLÝTVÁNÍ ELEKTRICKOU ENERGIÍ. VYŘAZENOU MYČKU JE NUTNO ZNEHODNOTIT. VYTÁHNĚTE VIDLICI Z ELEKTRICKÉ ZÁSUVKY A NAPÁJECÍ KABEL ODŘÍZNĚTE. ZNEŠKODNĚTE ČÁSTI, KTERÉ MOHOU BÝT NEBEZPEČNÉ PRO DĚTI (DVEŘE, TLAČÍTKA ATD.). SPOTŘEBIČ PAK MUSÍ BÝT ODEVZDÁN DO NEJBLIŽŠÍHO CENTRA TŘÍDĚNÝCH SBĚRNÝCH SUROVIN. V PŘÍPADĚ CHYBNÉHO FUNGOVÁNÍ MYČKU OKAMŽITĚ ODPOJTE Z ELEKTRICKÉ SÍTĚ A ZAVŘETE PŘÍVOD VODY. SPOTŘEBIČ POŠKOZENÝ PŘEPRAVOU NEPOUŽÍVEJTE! V PŘÍPADĚ POCHYBNOSTÍ SE PORAĎTE SE SVÝM MALOOBCHODNÍM PRODEJCEM. SPOTŘEBIČ MUSÍ BÝT INSTALOVÁN A PŘIPOJEN KVALIFIKOVANÝM ODBORNÍKEM PODLE INSTRUKCÍ VÝROBCE. SPOTŘEBIČ MOHOU OBSLUHOVAT JEN DOSPĚLÉ OSOBY. NEDOVOLTE DĚTEM, ABY SE K MYČCE PŘIBLIŽOVALY NEBO SI S NÍ HRÁLY. MYCÍ PROSTŘEDKY UCHOVÁVEJTE MIMO DOSAH DĚTÍ. NENECHÁVEJTE DĚTI BEZ DOZORU, POKUD JSOU OTEVŘENÁ DVÍŘKA MYČKY. SOUČÁSTI OBALU (PLASTOVÉ SÁČKY, POLYSTYRÉN, HLINÍKOVÉ FÓLIE ATD.) NENECHÁVEJTE V DOSAHU DĚTÍ. NEDOVOLTE DĚTEM, ABY SE PŘIBLIŽOVALY K OTEVŘENÉ MYČCE; MOHLY BY V NÍ BÝT ZBYTKY PRÁŠKU, KTERÉ MOHOU ZPŮSOBIT TRVALÉ POŠKOZENÍ OČÍ, ÚST A DÝCHACÍCH CEST A DOKONCE I SMRT UDUŠENÍM. 5

5 Důležitá upozornění V MYČCE NEPOUŽÍVEJTE ROZPOUŠTĚDLA JAKO ALKOHOL NEBO TERPENTÝN, KTERÁ BY MOHLA ZPŮSOBIT VÝBUCH. DO MYČKY NEVKLÁDEJTE NÁDOBÍ ZNEČIŠTĚNÉ OD POPELA, VOSKU NEBO NÁTĚROVÝCH HMOT. PŘI OPÍRÁNÍ SE NEBO SEDÁNÍ NA OTEVŘENÁ DVÍŘKA MYČKY SE MYČKA MŮŽE PŘEVRÁTIT A ZPŮSOBIT TAK NÁSLEDNÉ UBLÍŽENÍ NA ZDRAVÍ. NEPIJTE VODU, KTERÁ MŮŽE ZŮSTAT V MYČCE NEBO V NÁDOBÍ NA KONCI MYCÍHO PROGRAMU PŘED CYKLEM SUŠENÍ. MODELY S FUNKCÍ AQUASTOP AQUASTOP JE FUNKCE, KTERÁ ZABRAŇUJE VYTOPENÍ V PŘÍPADĚ ÚNIKU VODY. PO POUŽITÍ TÉTO FUNKCE JE NUTNÉ ZAVOLAT ODBORNÍKA, KTERÝ URČÍ A OPRAVÍ PORUCHU. V MODELECH S FUNKCÍ AQUASTOP SE V PŘÍVODNÍ HADICI NACHÁZÍ ELEKTRICKÝ VENTIL. HADICI PROTO NEŘEŽTE A NENECHTE SPADNOUT ELEKTRICKÝ VENTIL DO VODY. V PŘÍPADĚ POŠKOZENÍ HADICE PŘÍVODU VODY JE NUTNÉ ODPOJIT SPOTŘEBIČ OD ELEKTRICKÉ SÍTĚ A OD PŘÍVODU VODY. HNED PO INSTALACI PROVEĎTE KRÁTKOU KONTROLU SPOTŘEBIČE PODLE NÁVODU, KTERÝ JE UVEDEN DÁLE. POKUD SPOTŘEBIČ NEFUNGUJE, ODPOJTE HO OD ELEKTRICKÉ SÍTĚ A OBRAŤTE SE NA NAJBLIŽŠÍ SERVISNÍ STŘEDISKO. NEPOKOUŠEJTE SE SPOTŘEBIČ OPRAVIT SAMI. MYČKA ODPOVÍDÁ VŠEM POŽADAVKŮM BEZPEČNOSTNÍCH NOREM, KTERÉ SE TÝKAJÍ ELEKTRICKÝCH ZAŘÍZENÍ. PŘÍPADNÉ TECHNICKÉ KONTROLY SMÍ VYKONÁVAT JEN ODBORNÝ A POVĚŘENÝ PERSONÁL: VŠECHNY OPRAVY PROVEDENÉ NEOPRÁVNĚNÝMI OSOBAMI NEJENŽE ZPŮSOBUJÍ NEPLATNOST ZÁRUČNÍ DOBY, ALE MOHOU PŘEDSTAVOVAT I VÁŽNÉ NEBEZPEČÍ PRO UŽIVATELE. Výrobce neodpovídá za žádné škody, které vzniknou nedodržením uvedených předpisů anebo poškozením i jen jediné části přístroje, případně použitím neoriginálních náhradních dílů. 6

6 Instrukce pro montáž 2. Instalace Odstraňte polystyrénový obal, kterým jsou fixovány koše. Umístěte myčku na zvolené místo. Myčku je možno opřít bočními nebo zadní stranou o stěny nábytku nebo o zeď. Pokud se myčka umístí blízko zdroje tepla, je nutné izolovat ji tepelně izolačním materiálem, aby se zamezilo přehřátí nebo poruchám. Kvůli stabilitě se doporučuje umístit vestavné spotřebiče přímo pod pracovní desku a přišroubovat je k okolnímu nábytku nebo ke kuchyňské pracovní desce Pro usnadnění instalace jsou přívodní a odpadové hadice nastavitelné do všech směrů; je třeba dát pozor, aby se příliš neohýbaly nebo nebyly příliš napnuté. Vyrovnejte přístroj do vodorovné polohy pomocí nastavitelných nožek. Je to nutné pro správnou funkci myčky. Některé modely mají jen jednu nožičku vzadu, která se nastavuje pomocí šroubu na spodní části myčky. 2.1 Připojení na rozvod vody Jak předcházet ucpání nebo poškození: pokud je vodovodní potrubí nové nebo se dlouho nepoužívalo, před připojením zkontrolujte, zda je voda čirá a neznečištěná, aby se předešlo poškození spotřebiče. Na připojení myčky k rozvodu vody používejte jen nové hadice. Staré nebo použité hadice nesmí být použity. PŘIPOJENÍ NA VODOVODNÍ KONCOVKU Napájecí hadici připojte na koncovku studené vody se závitovým hrdlem ¾ a do spojky vložte filtr A, který je součástí dodávky. Hadici je nutno zašroubovat pevně rukama a potom dotáhnout ještě asi ¼ otáčky kleštěmi. V modelech se systémem AQUASTOP je filtr vložený přímo v objímce se závitem. 7

7 Instrukce pro montáž Do myčky je možno napouštět vodu, jejíž teplota nepřevyšuje 60 C. Pokud se do myčky napustí teplá voda, doba mytí se sníží o 20 minut, ale účinnost se lehce sníží. Při napojení na místní přívod teplé vody se postupuje jako při napojení na studenou vodu. PŘIPOJENÍ ODPADNÍ HADICE Konec příslušné hadice připojte k odpadnímu otvoru o průměru minimálně 4 cm; případně je možno hadici zavěsit na umyvadlo pomocí plastového nástavce. Je třeba zabránit jakýmkoliv zlomům nebo zbytečným ohybům hadice. Je důležité dávat pozor, aby se hadice neuvolnila a nespadla na zem. Proto má tento nástavec otvor, kterým je možno provléct šňůrku a připevnit tak hadici ke stěně nebo k vodovodnímu kohoutku. Volný konec musí být ve výšce minimálně 30 cm a maximálně 100 cm a nikdy nesmí být ponořený ve vodě. Při použití prodlužovacích vodorovných hadic, jejichž délka nesmí přesáhnout 3 m, umístěte odpadovou hadici do výšky max. 85 cm od země. 2.2 Elektrické připojení Zástrčku zasuňte do vhodné zásuvky dle pokynů v kapitole 1. Důležité bezpečnostní a uživatelské upozornění. 8

8 3. Obsluha 3.1 Ovládací panel Všechna tlačítka a ovládací prvky myčky se nacházejí na ovládacím panelu. LS VOLIČ MYCÍHO PROGRAMU 2 TLAČÍTKO ZAPNUTO/VYPNUTO 3 KONTROLKA ZAPNUTÍ 4 ZAPUŠTĚNÁ RUKOJEŤ PRO OTVÍRÁNÍ DVÍŘEK LS 9209 LS VOLIČ MYCÍHO PROGRAMU 2 TLAČÍTKO ZAPNUTO/VYPNUTO 3 KNOFLÍK PROGRAMU ECO (55 C) 4 KNOFLÍK PROGRAMU SUPER 5 KONTROLKA ZAPNUTÍ 6 KONTROLKA DOPLNIT SŮL 7 KONTROLKA DOPLNIT LEŠTÍCÍ PROSTŘEDEK (LS 9239) 8 ZAPUŠTĚNÁ RUKOJEŤ PRO OTVÍRÁNÍ DVÍŘEK 9

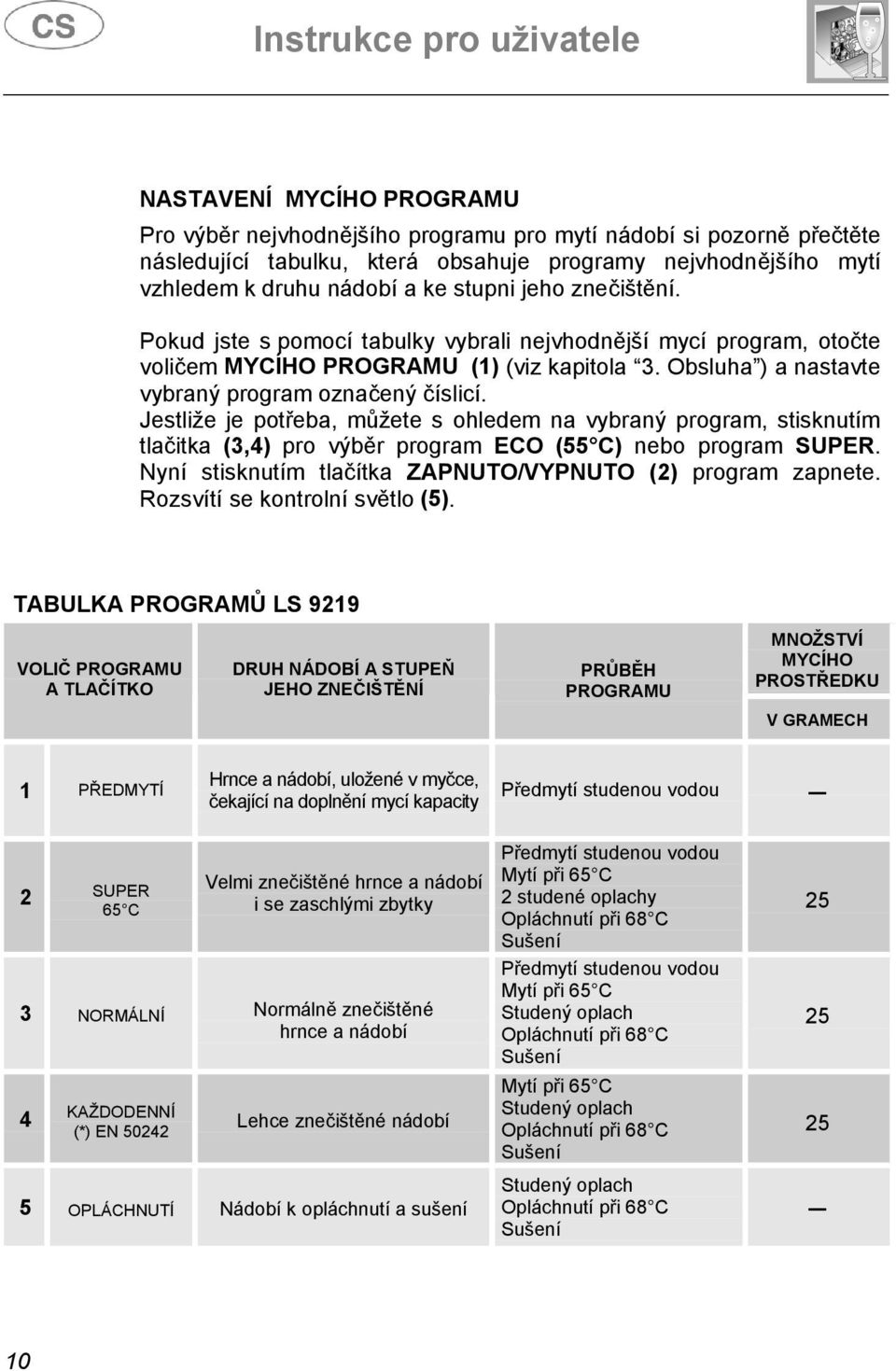

9 NASTAVENÍ MYCÍHO PROGRAMU Pro výběr nejvhodnějšího programu pro mytí nádobí si pozorně přečtěte následující tabulku, která obsahuje programy nejvhodnějšího mytí vzhledem k druhu nádobí a ke stupni jeho znečištění. Pokud jste s pomocí tabulky vybrali nejvhodnější mycí program, otočte voličem MYCÍHO PROGRAMU (1) (viz kapitola 3. Obsluha ) a nastavte vybraný program označený číslicí. Jestliže je potřeba, můžete s ohledem na vybraný program, stisknutím tlačitka (3,4) pro výběr program ECO (55 C) nebo program SUPER. Nyní stisknutím tlačítka ZAPNUTO/VYPNUTO (2) program zapnete. Rozsvítí se kontrolní světlo (5). TABULKA PROGRAMŮ LS 9219 VOLIČ PROGRAMU A TLAČÍTKO DRUH NÁDOBÍ A STUPEŇ JEHO ZNEČIŠTĚNÍ PRŮBĚH PROGRAMU MNOŽSTVÍ MYCÍHO PROSTŘEDKU V GRAMECH 1 PŘEDMYTÍ Hrnce a nádobí, uložené v myčce, čekající na doplnění mycí kapacity Předmytí studenou vodou _ 2 SUPER 65 C Velmi znečištěné hrnce a nádobí i se zaschlými zbytky 3 NORMÁLNÍ Normálně znečištěné hrnce a nádobí 4 KAŽDODENNÍ (*) EN Lehce znečištěné nádobí 5 OPLÁCHNUTÍ Nádobí k opláchnutí a sušení Předmytí studenou vodou Mytí při 65 C 2 studené oplachy Opláchnutí při 68 C Sušení Předmytí studenou vodou Mytí při 65 C Studený oplach Opláchnutí při 68 C Sušení Mytí při 65 C Studený oplach Opláchnutí při 68 C Sušení Studený oplach Opláchnutí při 68 C Sušení _ 10

10 TABULKA PROGRAMŮ LS 9209 LS 9239 VOLIČ PROGRAMU A TLAČÍTKO DRUH NÁDOBÍ A STUPEŇ JEHO ZNEČIŠTĚNÍ PRŮBĚH PROGRAMU MNOŽSTVÍ MYCÍHO PROSTŘEDKU V GRAMECH 1 PŘEDMYTÍ _ Hrnce a nádobí, uložené v myčce, čekající na doplnění mycí kapacity Předmytí studenou vodou _ 2 SUPER SUPER 65 C Velmi znečištěné hrnce a nádobí i se zaschlými zbytky Předmytí při 45 C Mytí při 65 C 2 studené oplachy Oplach při 68 C Sušení NORMÁLNÍ 65 C _ Normálně znečištěné hrnce a nádobí i se zaschlými zbytky Předmytí při 45 C Mytí při 65 C Studený oplach Oplach při 68 C Sušení 25 3 NORMÁLNÍ KRÁTKÝ _ Normálně znečištěné hrnce a nádobí Mytí při 65 C Studený oplach Oplach při 68 C Sušení 25 3 ECO 55 C (*) EN ECO 55 C Lehce znečištěné hrnce a nádobí i se zaschlými zbytky Mytí při 55 C Studený oplach Oplach při 68 C Sušení 25 4 JEMNÝ 45 C _ Lehce znečištěné nádobí a obzvláště křehké nádobí Mytí při 45 C Studený oplach Oplach při 68 C Sušení 25 5 OPLACHY _ Nádobí k opláchnutí a sušení Studený oplach Oplach při 68 C Sušení _ Předmytí provádějte jen v částečně naplněné myčce. (*) Program dle normy EN ( ) Nepoužívá se Pokud dvířka myčky nejsou zavřená nebo jsou zavřená nesprávně, mycí cyklus se nespustí. 11

11 TABULKA PRO KONTROLNÍ ÚŘAD Kontrolní norma EN Srovnávací program MYCÍ PROGRAM č. 4 (LS 9219) MYCÍ PROGRAM č. 3 + TLAČÍTKO ECO (LS 9209 LS 9239) Náplň 9 jídelních souprav Druh prášku B Dávkování prášku 25 g Regulace leštidla Dle modelu 3/4 nebo 4/6 EN Vrchní koš se musí nastavit na spodní úroveň. 3.2 Mycí programy Před spuštěním některého z programů se ujistěte : Zda je vodovodní kohoutek otevřený. Zda je v nádržce dostatečné množství prášku. Zda jsou koše správně naplněné. Zda jsou ostřikovače volné a otáčí se bez omezení. Zda jsou dvířka myčky bezpečně zavřená. 12

12 ZRUŠENÍ PROBÍHAJÍCÍHO PROGRAMU Pro zrušení probíhajícího programu je nutno vypnout myčku stisknutím tlačítka ZAPNUTO/VYPNUTO (2). Nastavte volič programů na PŘEDMYTÍ a vyčkejte spuštění myčky. Po skončení programu myčku vypněte stisknutím tlačítka ZAPNUTO/VYPNUTO (2). ZMĚNA PROGRAMU Pokud chcete změnit probíhající program, je nutno vypnout myčku stisknutím tlačítka ZAPNUTO/VYPNUTO (2), poté nastavte požadovaný program a nakonec znovu zapněte myčku stisknutím tlačítka ZAPNUTO/VYPNUTO (2). Myčka automaticky spustí nově zvolený program. 13

13 PRO ÚSPORU ENERGIE A OCHRANU ŽIVOTNÍHO PROSTŘEDÍ Snažte se používat myčku vždy zcela naplněnou. Nemyjte nádobí pod tekoucí vodou. Používejte správný mycí program pro každý typ nádobí. Neprovádějte předběžné oplachování. Pokud je možno, napojte myčku na přívod teplé vody s teplotou do 60 C. Pokud možno vynechejte sušení a na konci mytí pootevřete dvířka: vzduch a zbytkové teplo nádobí dokonale vysuší. PRO SNÍŽENÍ SPOTŘEBY PRÁŠKU A OCHRANU ŽIVOTNÍHO PROSTŘEDÍ Fosfáty přítomné v mycích prostředcích pro myčky, jsou ekologickým problémem. Aby se zabránilo nadměrnému používání prášku, ale i elektrické energie, je nutné: Třídit nádobí na křehké a odolnější vůči agresivním mycím prostředkům a vysokým teplotám; Nesypat mycí prostředek přímo na nádobí. V případě, že je nutno otevřít dvířka myčky během probíhajícího programu, je třeba následně počkat 1 minutu, než se znovu spustí program. Po správném zavření dvířek bude program pokračovat od místa, kde byl přerušený. Tato operace by však mohla způsobit nepravidelnosti v průběhu programu. VYPNUTÍ Po skončení mycího programu podle druhu provedeného programu se volič mycího programu zastaví na pozici STOP. Vypněte myčku stisknutím tlačítka ZAPNUTO/VYPNUTO (2) (viz kapitola 3. Obsluha ). VYJMUTÍ NÁDOBÍ Z MYČKY Na konci mycího programu je třeba počkat alespoň 20 minut, než nádobí vyjmete. Tato doba je nutná pro vychladnutí nádobí. Doporučujeme nejprve vyprázdnit spodní koš, aby se zabránilo tomu, že případné kapky vody z vrchního koše spadnou na suché nádobí ve spodním koši. 14

14 4. Instrukce pro uživatele Po správné instalaci myčky je nutné provést následující kroky, aby ji bylo možno používat: Nastavit změkčovač vody; Nasypat regenerační sůl; Nalít leštidlo a nasypat mycí prášek. 4.1 Použití změkčovače vody Množství vápníku ve vodě (ukazatel tvrdosti vody) způsobuje vznik bílých povlaků na umytém nádobí, které se postupem času změní na matný povrch. Myčka je vybavená automatickým změkčovačem vody, který pomocí speciální soli zbavuje vodu vápníku. Myčka má z výroby nastavený změkčovač vody na stupeň tvrdosti 3 (středně tvrdá voda df dh). SOĽ Při středně tvrdé vodě se musí sůl doplňovat asi po každých 20 mytích. Nádržka změkčovače vody má kapacitu asi 1.5 kg krystalické soli. Tato nádržka je umístěná na dně myčky. Po vyjmutí spodního košíku se odšroubuje uzávěr nádržky otočením proti směru hodinových ručiček a sůl se pomocí nálevky, která je přibalená k myčce, nasype do nádržky. Předtím, než nádržku znovu zavřete, je nutné odstranit eventuální zbytky soli v okolí závitu. Při prvním použití myčky je kromě soli potřebné nalít do nádržky i 1 litr vody. Po každém doplnění soli se ujistěte, zda je uzávěr dobře zavřený. Směs vody a prášku se nesmí dostat do nádržky se solí, ohrozilo by to správnou funkci regeneračního zařízení. V tomto případě by zanikla záruka na spotřebič. Používejte výhradně sůl určenou pro domácí myčky nádobí. Při použití soli ve formě tablet nenaplňujte nádržku až po okraj. 15

15 Nepoužívejte jedlou sůl, protože obsahuje nerozpustné částice, které by postupem času mohly poškodit změkčovač vody. Pokud je nutné, doplňujte sůl vždy před spuštěním mycího programu, aby se přebytečná sůl ihned rozpustila ve vodě; jinak by delší přítomnost slané vody na dně mycí vany mohla způsobit korozi. Dávejte pozor na to, abyste nezaměnili balení soli za balení prášku: nasypání prášku do nádržky soli zničí změkčovač vody. NASTAVENÍ ZMĚKČOVAČE VODY Myčka je vybavená zařízením, které umožňuje nastavit změkčovač vody podle její tvrdosti. Přepínač, kterým se změkčovač nastavuje, se nachází uvnitř změkčovače, přímo pod uzávěrem. Nastavení má 5 stupňů. 16

16 TABULKA TVRDOSTI VODY TVRDOST VODY Německá stupnice ( dh) Francouzská stupnice ( df) NASTAVENÍ NEPŘIDÁVÁ SE SŮL Informace o tvrdosti vody lze získat u dodavatele vody. 4.2 Použití leštidla a prášku Zásobník na prášek a na leštidlo se nachází na vnitřní straně dvířek: vpravo je zásobník na prášek a vlevo zásobník na leštidlo. Kromě programu NAMÁČENÍ, je nutné před každým mytím nasypat do zásobníku správné množství prášku. Leštidlo na oplachování se naopak přidává jen v případě potřeby. 17

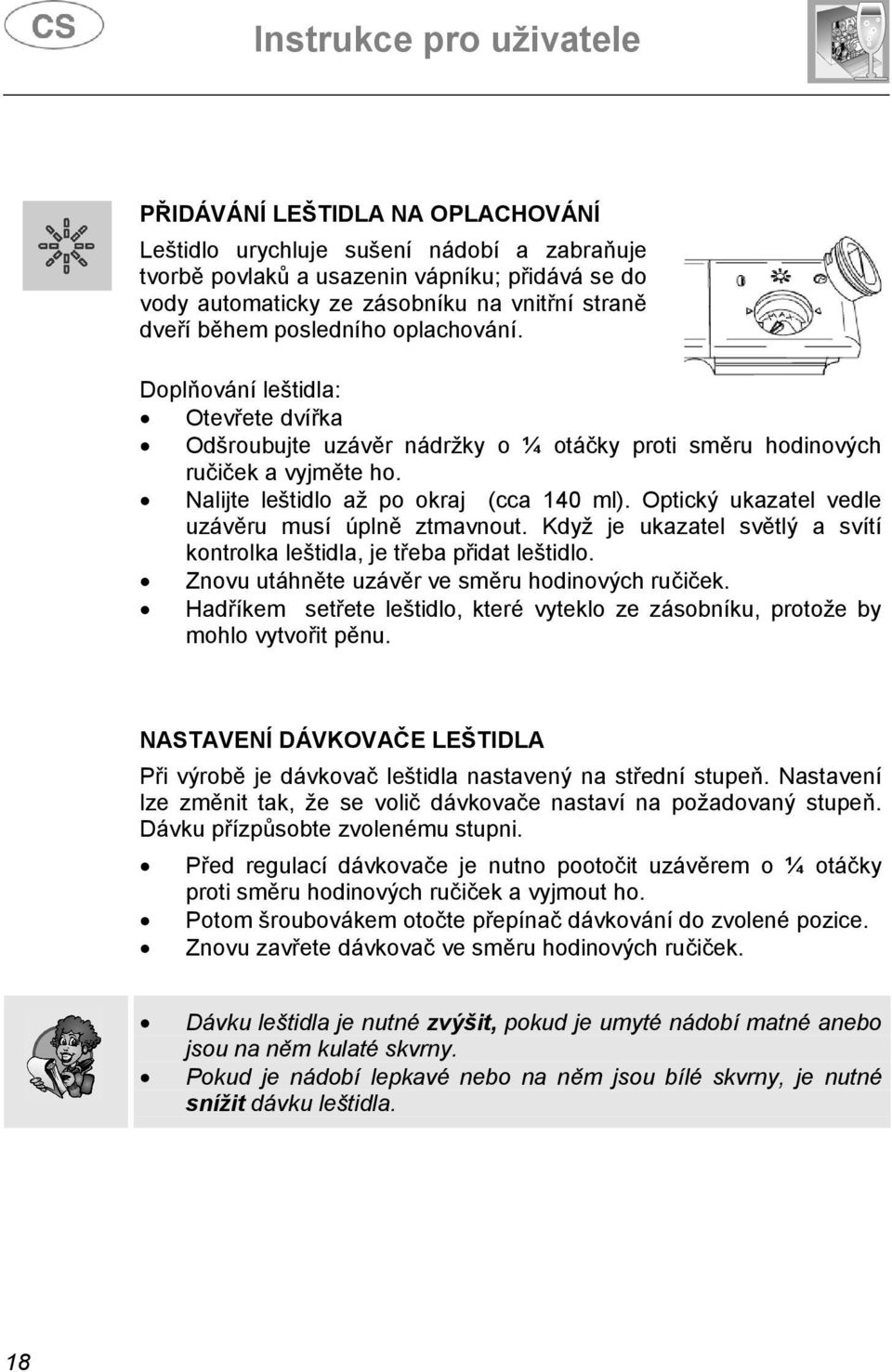

17 PŘIDÁVÁNÍ LEŠTIDLA NA OPLACHOVÁNÍ Leštidlo urychluje sušení nádobí a zabraňuje tvorbě povlaků a usazenin vápníku; přidává se do vody automaticky ze zásobníku na vnitřní straně dveří během posledního oplachování. Doplňování leštidla: Otevřete dvířka Odšroubujte uzávěr nádržky o ¼ otáčky proti směru hodinových ručiček a vyjměte ho. Nalijte leštidlo až po okraj (cca 140 ml). Optický ukazatel vedle uzávěru musí úplně ztmavnout. Když je ukazatel světlý a svítí kontrolka leštidla, je třeba přidat leštidlo. Znovu utáhněte uzávěr ve směru hodinových ručiček. Hadříkem setřete leštidlo, které vyteklo ze zásobníku, protože by mohlo vytvořit pěnu. NASTAVENÍ DÁVKOVAČE LEŠTIDLA Při výrobě je dávkovač leštidla nastavený na střední stupeň. Nastavení lze změnit tak, že se volič dávkovače nastaví na požadovaný stupeň. Dávku přízpůsobte zvolenému stupni. Před regulací dávkovače je nutno pootočit uzávěrem o ¼ otáčky proti směru hodinových ručiček a vyjmout ho. Potom šroubovákem otočte přepínač dávkování do zvolené pozice. Znovu zavřete dávkovač ve směru hodinových ručiček. Dávku leštidla je nutné zvýšit, pokud je umyté nádobí matné anebo jsou na něm kulaté skvrny. Pokud je nádobí lepkavé nebo na něm jsou bílé skvrny, je nutné snížit dávku leštidla. 18

18 DÁVKOVÁNÍ MYCÍHO PROSTŘEDKU Pro otevření zásobníku mycího prostředku zlehka stlačte tlačítko P. Nasypte mycí prostředek a uzávěr dobře zavřete. Během mytí se zásobník automaticky otevře. Při volbě programu VELMI ZNEČIŠTĚNÉ, je kromě běžné dávky mycího prostředku nutné přidat další dávku do přihrádky H nebo G. Používejte jen mycí prostředky určené pro myčky nádobí. Používání kvalitních prostředků je důležité pro dosažení optimálního umytí nádobí. Abyste zabránili tvorbě hrudek, které by snížili kvalitu mytí, je třeba skladovat dobře uzavřené mycí prostředky na suchém místě. Po otevření je nutné mycí prostředek co nejdříve spotřebovat, aby neztratil svůj účinek. Nepoužívejte prostředky pro ruční mytí nádobí, protože příliš pění a mohou způsobit poruchu myčky. Dodržujte předepsanou dávku mycího prostředku. Nedostatečná dávka může způsobit neúplné umytí a nadbytečná dávka nezvýší kvalitu umytí, ale je jen plýtváním. 19

19 Na trhu existují různé druhy tekutých a práškových mycích prostředků, které se liší svým chemickým složením a které mohou obsahovat buď fosfáty, nebo místo fosfátů obsahují přírodní enzymy. - Mycí prostředky s fosfáty odstraňují převážně tuky a škroby při teplotě nad 60 C. - Naopak mycí prostředky s enzymy jsou schopny odstranit nečistoty také při nižších teplotách (od 40 do 55 C) a jsou snadněji biologicky odbouratelné. Tyto prostředky umožňují dosáhnout při nižších teplotách stejné výsledky mytí, jako při použití programů na 65 C. Vzhledem k ochraně životního prostředí doporučujeme používat prostředky bez fosfátů a chloru. Na trhu existují také prostředky v tabletách, u kterých se uvádí, že nevyžadují současné použití soli a leštidla. Tyto prostředky mohou být v některých případech neúčinné, zvláště pokud jsou použity při krátkých cyklech nebo nízkých teplotách mytí. V případě výskytu problémů (např. zanechání bílé patiny na vaně myčky nebo na nádobí, špatné usušení nádobí, zbytky nečistot na nádobí po skončení mytí), doporučujeme použití tradičních mycích prostředků (krystalická sůl, práškový mycí prostředek, tekuté leštidlo). Upozorňujeme, že pokud znovu začnete používat tradiční mycí sůl, bude nutno provést několik cyklů, než myčka začne opět plně fungovat, tudíž bude možné nalézt stopy bílé patiny na vaně myčky a na nádobí. Pokud by tyto problémy přetrvávaly dlouhou dobu, kontaktujte servisní Zelenou linku. Nasypání mycího prostředku i nalití tekutého mycího prostředku do dávkovače leštidla způsobí poškození myčky. 20

20 4.3 Užitečné rady Před prvním mytím v myčce je nutné přečíst si následující rady o druzích nádobí a jejich uložení v myčce. Všeobecně se v myčce mohou mýt všechny druhy nádobí, ale v některých případech je nutno vzít v úvahu materiál, ze kterého jsou vyrobené. Před vložením nádobí do košů je důležité: Odstranit velké zbytky jídel, např. kosti, které by mohly nejen ucpat filtr, ale i poškodit čerpadlo. Nechejte odmočit hrnce a pánve, které mají na dně připálené zbytky jídla, aby se zbytky snadněji odstranily a pak vložte toto nádobí do SPODNÍHO KOŠE. Oplachovat nádobí pod tekoucí vodou, před jeho vložením do myčky, je zbytečné plýtvání vodou. Správné uložení nádobí v myčce zajistí dobré výsledky mytí. POZOR! Je třeba zkontrolovat, zda je nádobí dobře uložené, aby se nepřevrátilo, a zda nezabraňuje otáčení ostřikovacích ramen během mytí; Nedávejte do košů příliš malé předměty; mohly by propadnout a zablokovat ostřikovače nebo čerpadlo; Nádobí jako hrnečky, misky, sklenice a hrnce se vždy vkládají otvorem dolů a otevřené, aby do nich mohla proudit voda; Nevkládejte jedno nádobí do druhého ani je vzájemně nepřekrývejte; Neumisťujte sklenice příliš blízko sebe, pokud by se dotýkaly, mohly by se rozbít nebo by na nich mohly zůstat skvrny. UJISTĚTE SE, že nádobí je vhodné pro mytí v myčce nádobí. 21

21 Nádobí nevhodné pro mytí v myčce: Dřevěné nádobí: mohlo by se zničit působením vysokých mycích teplot. Umělecké předměty: jen výjimečně jsou vhodné pro mytí v myčce. Relativně vysoká teplota vody a mycí prostředky je mohou poškodit. Plastové nádobí: není odolné vůči teplu a může se zdeformovat. Plastové nádobí odolné vůči teplu ukládejte do horního košíku. Měděné, cínové, zinkové a mosazné předměty: mohou se na nich vytvořit skvrny Hliníkové nádobí: nádobí z anodizovaného hliníku může změnit barvu. Stříbro: na stříbrném nádobí mohou zůstat skvrny. Sklo a křišťál: většinou se mohou mýt v myčce. Avšak existují některé druhy skla a křišťálu, které po mnoha umytích mohou zůstat matné a ztratit svou průsvitnost; pro tento typ nádobí doporučujeme použít nejméně agresivní program uvedený v tabulce programů. Nádobí s dekorem: předměty s dekorem, které jsou na trhu, jsou většinou dobře odolné vůči mytí v myčce, ale může se stát, že po častém mytí barvy vyblednou. V případě pochybností o odolnosti barev se doporučuje několik kusů otestovat několikerým mytím po dobu asi jednoho měsíce. 22

22 4.4 Použití košů Myčka má kapacitu 9 jídelních souprav. SPODNÍ KOŠ Spodní koš je vystaven intenzivnímu působení spodního ostřikovače, a proto je určen pro mytí hůře omyvatelných a více znečištěných nádob. Je povolena jakákoliv kombinace a způsob umístění nádobí do koše, důležité je však umístit nádobí, hrnce a pánve tak, aby všechny znečištěné plochy byly vystaveny spodním ostřikovacím tryskám. Pro maximální využití prostoru koše mají některé modely sklopné přihrádky, aby se vytvořil prostor pro velké hrnce. Pevně umístěný Sklopné přihrádky NAPLNĚNÍ SPODNÍHO KOŠE Opatrně a vertikálně vložte do koše mělké, hluboké a dezertní talíře a tácky. Hrnce, pánve a poklice ukládejte dnem vzhůru. Mělké a dezertní talíře ukládejte tak, aby mezi nimi vždy zůstal volný prostor. Příklady vkládání nádobí: 23

23 KOŠÍK NA PŘÍBORY Příbory je v košíku nutno rozmístit rovnoměrně a s rukojetí směřující dolů. Zvláště je třeba dávat pozor na ostří nožů, aby nedošlo k poranění. Do košíku je možno vložit příbory všech druhů, kromě příborů, které by kvůli své délce mohly přijít do kontaktu s ostřikovačem. Vařečky, dřevěné lžíce a kuchyňské nože lze vložit do vrchního koše. Dávejte pozor, aby hroty nožů nepřesahovaly okraj koše. VRCHNÍ KOŠ Do vrchního koše doporučujeme ukládat nádobí menších nebo středních rozměrů, například sklenice, malé talíře, kávové a čajové šálky, nízké mísy a lehké plastové předměty odolné vůči teplu. Pokud se vrchní koš používá v nižší poloze, lze do něj dát i podnosy, ale jen za předpokladu, že nejsou příliš znečištěné. Pro maximální využití prostoru je koš vybavený dvěma plastovými mřížkami, které je možno zdvihnout. 24

24 NAPLNĚNÍ VRCHNÍHO KOŠE Doporučujeme vkládat nádobí obrácené vrchní částí dopředu; šálky a hluboké nádoby je třeba vždy vložit otvorem směrem dolů. Do levé části koše lze do dvou pater vložit šálky a sklenice. Do střední části lze vložit talíře a talířky tak, že je vertikálně zasunete do příslušných držáků. Příklady naplnění: NASTAVENÍ VRCHNÍHO KOŠE Vrchní koš je možno podle potřeby a v závislosti na výšce nádobí umístěného ve spodním koši, nastavit do dvou poloh. Postupujte následovně: Otočte o 90 zarážky E na obou kolejničkách, levé i pravé; Vytáhněte koš; Koš zdvihněte a vložte do kolejniček dvojici spodních koleček; Zarážky E vraťte do původní polohy. 25

25 5. Čištění a údržba Před každým zásahem je třeba odpojit spotřebič od elektrického napájení. 5.1 Upozornění a všeobecné pokyny Nepoužívejte brusné čistící prostředky nebo kyseliny. Vnější povrchy a vnitřní dveře myčky je třeba pravidelně čistit měkkým navlhčeným hadříkem nebo obyčejným čistícím prostředkem na lakované povrchy. Těsnění dvířek je třeba čistit vlhkou houbičkou. Pravidelně (jednou nebo dvakrát za rok) se doporučuje vyčistit nádržku a těsnění od nečistot, které se tam mohly usadit, pomocí měkkého hadříku a vody. ČIŠTĚNÍ FILTRU V PŘÍVODU VODY Filtr v přívodu vody A umístěný na konci kohoutku vyžaduje pravidelné čištění. Po uzavření přívodního kohoutku odšroubujte konec přívodní hadice, vyjměte filtr A a opatrně ho vyčistěte pod proudem tekoucí vody. Filtr A vložte zpět na místo a našroubujte správně hadici přívodu vody. ČIŠTĚNÍ OSTŘIKOVAČŮ Ostřikovače jsou snadno odnímatelné, aby bylo umožněno pravidelné čištění trysek, a aby se předešlo jejich možnému ucpání. Ostřikovače čistěte pod proudem vody a potom je správně vložte zpět na jejich místo. Ujistěte se, že jejich kruhovému pohybu nic nebrání. Při demontování vrchního ostřikovače je třeba odšroubovat prstenec R. Spodní ostřikovač se demontuje jednoduchým zdvihnutím směrem nahoru. 26

26 ČIŠTĚNÍ FILTRAČNÍ JEDNOTKY Doporučujeme pravidelně vyjmout a zkontrolovat filtr H, a pokud je třeba, vyčistit ho. Pro vyjmutí uchopte rukojeť a otáčejte jí proti směru hodinových ručiček, pak táhněte směrem nahoru. Potom oddělte části L a M. Nakonec lehkým zatlačením na označených místech oddělte dvě části, které drží filtr v pouzdře a vytáhněte jej za vrchní část. Po vytáhnutí centrálního filtru bude možné vyjmout i obdélníkový filtr ze dna nádržky (stačí ho nadzdvihnout). UPOZORNĚNÍ A POKYNY PRO SPRÁVNOU ÚDRŽBU: Filtry je třeba čistit tvrdým kartáčem pod tekoucí vodou. Filtry je nutné čistit opatrně podle výše uvedených pokynů: myčka nemůže fungovat, pokud jsou filtry ucpané. Nasaďte filtry správně na jejich místo, aby se zabránilo poškození čerpadla. POKUD SE MYČKA NEBUDE DELŠÍ DOBU POUŽÍVAT: Dvakrát za sebou proveďte namáčecí program. Odpojte vidlici od elektrické zásuvky. Nechejte dvířka mírně pootevřená, aby se zamezilo vzniku nepříjemného zápachu uvnitř mycí nádrže. Naplňte dávkovač leštidlem na oplachování. Zavřete vodovodní kohoutek. 27

27 PŘED POUŽITÍM MYČKY PO DELŠÍ DOBĚ NEČINNOSTI: Zkontrolujte, zda se v potrubí neusadila nečistota nebo rez. Pokud ano, nechejte několik minut odtéct vodu z přívodního kohoutku. Zasuňte vidlici do elektrické zásuvky. Připojte ohybnou hadici přívodu vody a otevřete kohoutek. ODSTRANĚNÍ DROBNÝCH PORUCH V některých případech může drobné poruchy odstranit sám uživatel dle následujících pokynů: Pokud se program nespustí, zkontrolujte: Zda je myčka připojená do elektrické sítě; Zda se nepřerušil přívod elektrické energie; Zda je vodovodní kohoutek otevřený; Zda jsou dveře myčky správně zavřené. Pokud z myčky neodtéká voda, zkontrolujte: Zda není zalomená vypouštěcí hadice; Zda není ucpaný odtokový sifón; Zda nejsou ucpané filtry v myčce. Pokud se nádobí důkladně neumylo, zkontrolujte: Zda se použilo správné množství čistícího prostředku; Zda se v příslušné nádržce nachází regenerační sůl; Zda je nádobí správně uložené; Zda je zvolený program vhodný pro druh a stupeň znečištění nádobí; Zda jsou všechny filtry čisté a správně založené na svých místech; Zda nejsou ucpané otvory pro vodu v ostřikovačích; Zda nějaký předmět nezablokoval otáčení ostřikovačů. 28

28 Pokud se nádobí nevysuší nebo pokud zůstane matné, zkontrolujte: Zda se v příslušné nádržce nachází leštidlo; Zda je správně nastavené jeho dávkování; Zda je používaný čistící prostředek kvalitní a zda neztratil své vlastnosti (např. z důvodu nesprávného uskladnění v otevřené krabici). Pokud jsou na nádobí čáry nebo skvrny, zkontrolujte: Zda není dávkování leštidla příliš velké. Pokud jsou v nádržce stopy rzi: Nádržka je z oceli odolné vůči korozi, to znamená, že případné stopy po rzi pocházejí z venkovních předmětů (kousky rzi z vodovodního potrubí, z hrnců, příborů atd.). Na odstranění těchto skvrn jsou na trhu speciální přípravky. Zkontrolujte, zda jsou použity správné dávky čistícího prostředku. Některé čistící prostředky mohou být korozivnější než ostatní. Zkontrolujte, zda je uzávěr na zásobníku soli dobře zavřený a zda je zařízení na změkčování vody správně nastavené. Pokud by poruchy po provedení výše uvedených pokynů přetrvávaly, bude třeba kontaktovat nejbližší autorizovaný servis. POZOR: na zásahy do spotřebiče, které provedou neoprávněné osoby, se nevztahuje záruka a plně je hradí uživatel. 29

29 TECHNICKÉ ÚDAJE: Šířka Hloubka měřená od vnější hrany ovládacího panelu Výška Obsah Tlak dodávané vody Elektrické údaje mm Volně stojící myčky: 600 mm Vestavné myčky: 590 mm Volně stojící myčky: od 850 mm do 870 mm Vestavné myčky: od 820 mm do 870 mm 9 standardních jídelních souprav min. 50 max. 900 KPa (min. 0.5 max. 9 bar) Viz identifikační štítek 30
