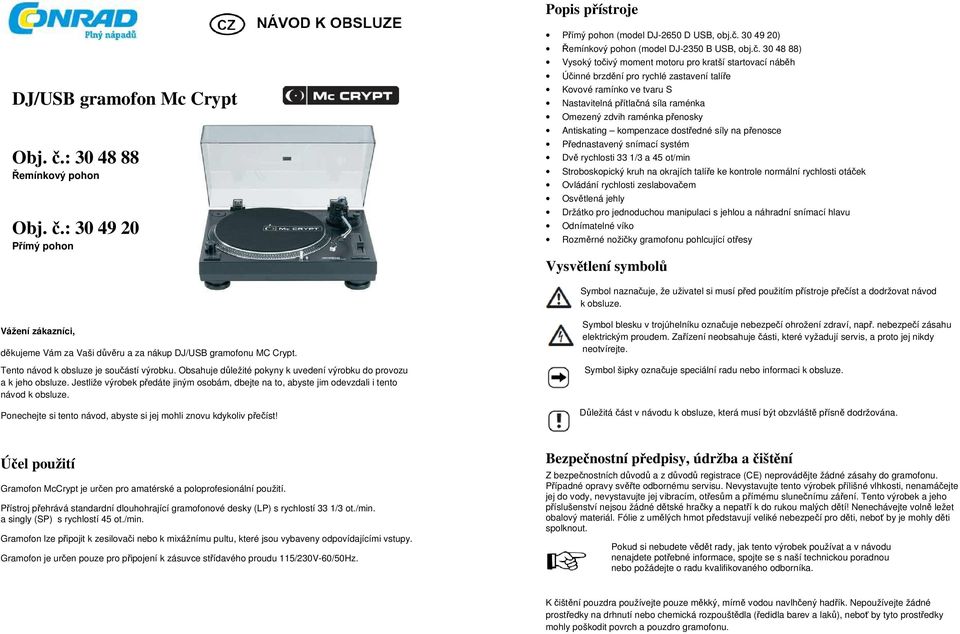

1 Popis přístroje DJ/USB gramofon Mc Crypt Obj. č.: Řemínkový pohon Obj. č.: Přímý pohon Přímý pohon (model DJ-2650 D USB, obj.č ) Řemínkový pohon (model DJ-2350 B USB, obj.č ) Vysoký točivý moment motoru pro kratší startovací náběh Účinné brzdění pro rychlé zastavení talíře Kovové ramínko ve tvaru S Nastavitelná přítlačná síla raménka Omezený zdvih raménka přenosky Antiskating kompenzace dostředné síly na přenosce Přednastavený snímací systém Dvě rychlosti 33 1/3 a 45 ot/min Stroboskopický kruh na okrajích talíře ke kontrole normální rychlosti otáček Ovládání rychlosti zeslabovačem Osvětlená jehly Držátko pro jednoduchou manipulaci s jehlou a náhradní snímací hlavu Odnímatelné víko Rozměrné nožičky gramofonu pohlcující otřesy Vysvětlení symbolů Symbol naznačuje, že uživatel si musí před použitím přístroje přečíst a dodržovat návod k obsluze. Vážení zákazníci, děkujeme Vám za Vaši důvěru a za nákup DJ/USB gramofonu MC Crypt. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! Symbol blesku v trojúhelníku označuje nebezpečí ohrožení zdraví, např. nebezpečí zásahu elektrickým proudem. Zařízení neobsahuje části, které vyžadují servis, a proto jej nikdy neotvírejte. Symbol šipky označuje speciální radu nebo informaci k obsluze. Důležitá část v návodu k obsluze, která musí být obzvláště přísně dodržována. Účel použití Gramofon McCrypt je určen pro amatérské a poloprofesionální použití. Přístroj přehrává standardní dlouhohrající gramofonové desky (LP) s rychlostí 33 1/3 ot./min. a singly (SP) s rychlostí 45 ot./min. Gramofon lze připojit k zesilovači nebo k mixážnímu pultu, které jsou vybaveny odpovídajícími vstupy. Gramofon je určen pouze pro připojení k zásuvce střídavého proudu 115/230V-60/50Hz. Bezpečnostní předpisy, údržba a čištění Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do gramofonu. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří k do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly děti spolknout. Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka. K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit povrch a pouzdro gramofonu.

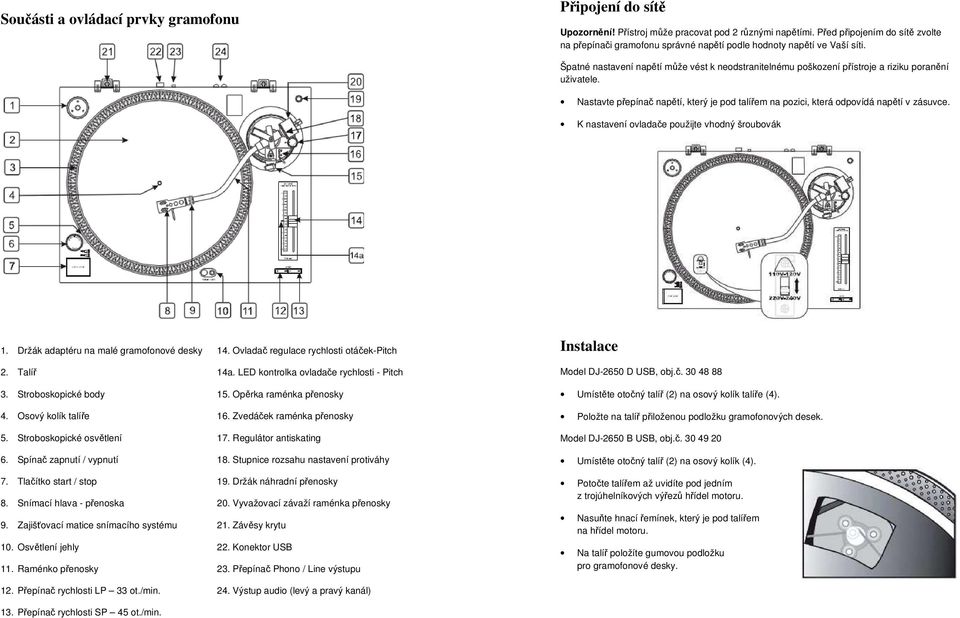

2 Součásti a ovládací prvky gramofonu Připojení do sítě Upozornění! Přístroj může pracovat pod 2 různými napětími. Před připojením do sítě zvolte na přepínači gramofonu správné napětí podle hodnoty napětí ve Vaší síti. Špatné nastavení napětí může vést k neodstranitelnému poškození přístroje a riziku poranění uživatele. Nastavte přepínač napětí, který je pod talířem na pozici, která odpovídá napětí v zásuvce. K nastavení ovladače použijte vhodný šroubovák 1. Držák adaptéru na malé gramofonové desky 14. Ovladač regulace rychlosti otáček-pitch 2. Talíř 14a. LED kontrolka ovladače rychlosti - Pitch 3. Stroboskopické body 15. Opěrka raménka přenosky 4. Osový kolík talíře 16. Zvedáček raménka přenosky 5. Stroboskopické osvětlení 17. Regulátor antiskating 6. Spínač zapnutí / vypnutí 18. Stupnice rozsahu nastavení protiváhy 7. Tlačítko start / stop 19. Držák náhradní přenosky 8. Snímací hlava - přenoska 20. Vyvažovací závaží raménka přenosky 9. Zajišťovací matice snímacího systému 21. Závěsy krytu 10. Osvětlení jehly 22. Konektor USB 11. Raménko přenosky 23. Přepínač Phono / Line výstupu Instalace Model DJ-2650 D USB, obj.č Umístěte otočný talíř (2) na osový kolík talíře (4). Položte na talíř přiloženou podložku gramofonových desek. Model DJ-2650 B USB, obj.č Umístěte otočný talíř (2) na osový kolík (4). Potočte talířem až uvidíte pod jedním z trojúhelníkových výřezů hřídel motoru. Nasuňte hnací řemínek, který je pod talířem na hřídel motoru. Na talíř položíte gumovou podložku pro gramofonové desky. 12. Přepínač rychlosti LP 33 ot./min. 24. Výstup audio (levý a pravý kanál) 13. Přepínač rychlosti SP 45 ot./min.

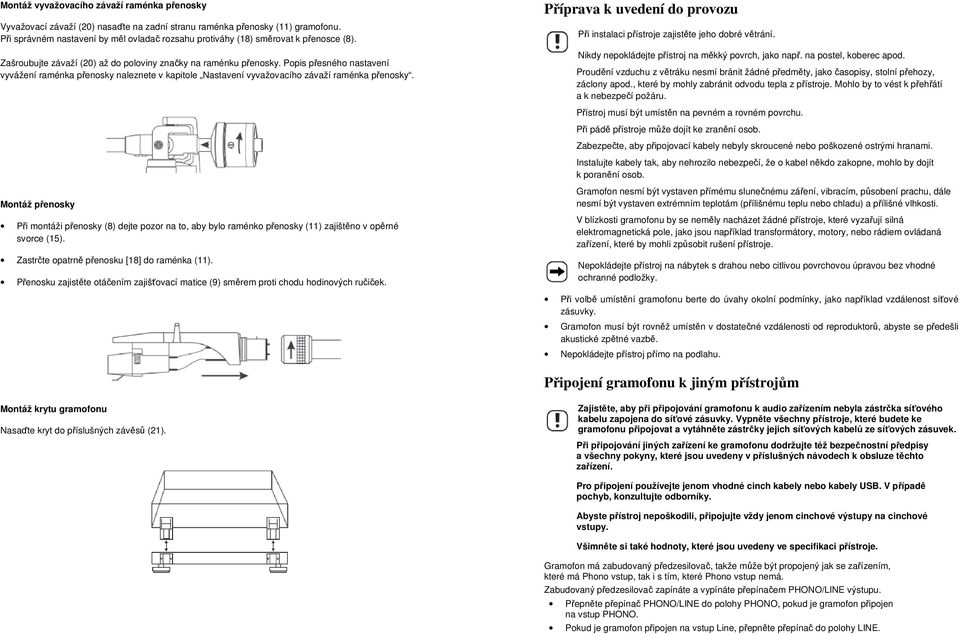

3 Montáž vyvažovacího závaží raménka přenosky Vyvažovací závaží (20) nasaďte na zadní stranu raménka přenosky (11) gramofonu. Při správném nastavení by měl ovladač rozsahu protiváhy (18) směrovat k přenosce (8). Zašroubujte závaží (20) až do poloviny značky na raménku přenosky. Popis přesného nastavení vyvážení raménka přenosky naleznete v kapitole Nastavení vyvažovacího závaží raménka přenosky. Montáž přenosky Při montáži přenosky (8) dejte pozor na to, aby bylo raménko přenosky (11) zajištěno v opěrné svorce (15). Zastrčte opatrně přenosku [18] do raménka (11). Přenosku zajistěte otáčením zajišťovací matice (9) směrem proti chodu hodinových ručiček. Příprava k uvedení do provozu Při instalaci přístroje zajistěte jeho dobré větrání. Nikdy nepokládejte přístroj na měkký povrch, jako např. na postel, koberec apod. Proudění vzduchu z větráku nesmí bránit žádné předměty, jako časopisy, stolní přehozy, záclony apod., které by mohly zabránit odvodu tepla z přístroje. Mohlo by to vést k přehřátí a k nebezpečí požáru. Přístroj musí být umístěn na pevném a rovném povrchu. Při pádě přístroje může dojít ke zranění osob. Zabezpečte, aby připojovací kabely nebyly skroucené nebo poškozené ostrými hranami. Instalujte kabely tak, aby nehrozilo nebezpečí, že o kabel někdo zakopne, mohlo by dojít k poranění osob. Gramofon nesmí být vystaven přímému slunečnému záření, vibracím, působení prachu, dále nesmí být vystaven extrémním teplotám (přílišnému teplu nebo chladu) a přílišné vlhkosti. V blízkosti gramofonu by se neměly nacházet žádné přístroje, které vyzařují silná elektromagnetická pole, jako jsou například transformátory, motory, nebo rádiem ovládaná zařízení, které by mohli způsobit rušení přístroje. Nepokládejte přístroj na nábytek s drahou nebo citlivou povrchovou úpravou bez vhodné ochranné podložky. Při volbě umístění gramofonu berte do úvahy okolní podmínky, jako například vzdálenost síťové zásuvky. Gramofon musí být rovněž umístěn v dostatečné vzdálenosti od reproduktorů, abyste se předešli akustické zpětné vazbě. Nepokládejte přístroj přímo na podlahu. Připojení gramofonu k jiným přístrojům Montáž krytu gramofonu Nasaďte kryt do příslušných závěsů (21). Zajistěte, aby při připojování gramofonu k audio zařízením nebyla zástrčka síťového kabelu zapojena do síťové zásuvky. Vypněte všechny přístroje, které budete ke gramofonu připojovat a vytáhněte zástrčky jejich síťových kabelů ze síťových zásuvek. Při připojování jiných zařízení ke gramofonu dodržujte též bezpečnostní předpisy a všechny pokyny, které jsou uvedeny v příslušných návodech k obsluze těchto zařízení. Pro připojení používejte jenom vhodné cinch kabely nebo kabely USB. V případě pochyb, konzultujte odborníky. Abyste přístroj nepoškodili, připojujte vždy jenom cinchové výstupy na cinchové vstupy. Všimněte si také hodnoty, které jsou uvedeny ve specifikaci přístroje. Gramofon má zabudovaný předzesilovač, takže může být propojený jak se zařízením, které má Phono vstup, tak i s tím, které Phono vstup nemá. Zabudovaný předzesilovač zapínáte a vypínáte přepínačem PHONO/LINE výstupu. Přepněte přepínač PHONO/LINE do polohy PHONO, pokud je gramofon připojen na vstup PHONO. Pokud je gramofon připojen na vstup Line, přepněte přepínač do polohy LINE.

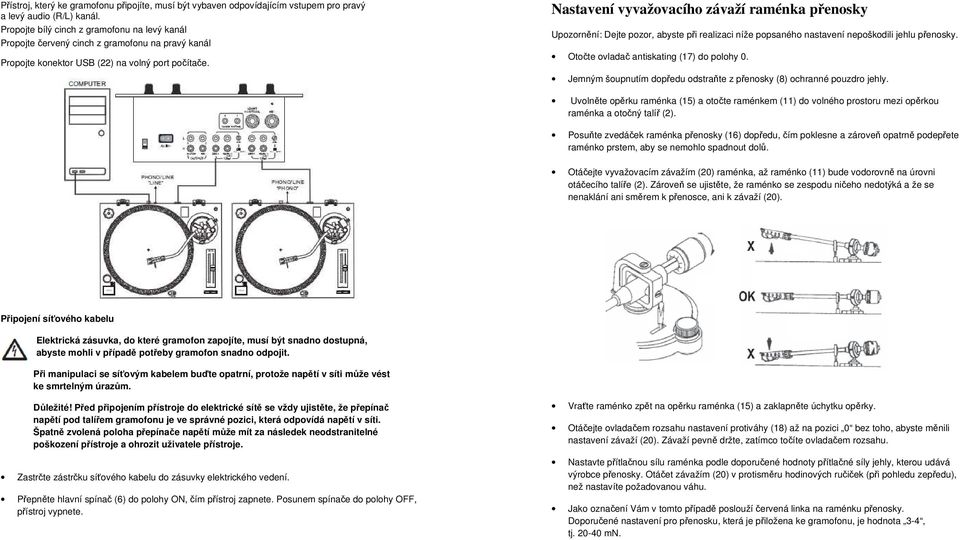

4 Přístroj, který ke gramofonu připojíte, musí být vybaven odpovídajícím vstupem pro pravý a levý audio (R/L) kanál. Propojte bílý cinch z gramofonu na levý kanál Propojte červený cinch z gramofonu na pravý kanál Propojte konektor USB (22) na volný port počítače. Nastavení vyvažovacího závaží raménka přenosky Upozornění: Dejte pozor, abyste při realizaci níže popsaného nastavení nepoškodili jehlu přenosky. Otočte ovladač antiskating (17) do polohy 0. Jemným šoupnutím dopředu odstraňte z přenosky (8) ochranné pouzdro jehly. Uvolněte opěrku raménka (15) a otočte raménkem (11) do volného prostoru mezi opěrkou raménka a otočný talíř (2). Posuňte zvedáček raménka přenosky (16) dopředu, čím poklesne a zároveň opatrně podepřete raménko prstem, aby se nemohlo spadnout dolů. Otáčejte vyvažovacím závažím (20) raménka, až raménko (11) bude vodorovně na úrovni otáčecího talíře (2). Zároveň se ujistěte, že raménko se zespodu ničeho nedotýká a že se nenaklání ani směrem k přenosce, ani k závaží (20). Připojení síťového kabelu Elektrická zásuvka, do které gramofon zapojíte, musí být snadno dostupná, abyste mohli v případě potřeby gramofon snadno odpojit. Při manipulaci se síťovým kabelem buďte opatrní, protože napětí v síti může vést ke smrtelným úrazům. Důležité! Před připojením přístroje do elektrické sítě se vždy ujistěte, že přepínač napětí pod talířem gramofonu je ve správné pozici, která odpovídá napětí v síti. Špatně zvolená poloha přepínače napětí může mít za následek neodstranitelné poškození přístroje a ohrozit uživatele přístroje. Zastrčte zástrčku síťového kabelu do zásuvky elektrického vedení. Přepněte hlavní spínač (6) do polohy ON, čím přístroj zapnete. Posunem spínače do polohy OFF, přístroj vypnete. Vraťte raménko zpět na opěrku raménka (15) a zaklapněte úchytku opěrky. Otáčejte ovladačem rozsahu nastavení protiváhy (18) až na pozici 0 bez toho, abyste měnili nastavení závaží (20). Závaží pevně držte, zatímco točíte ovladačem rozsahu. Nastavte přítlačnou sílu raménka podle doporučené hodnoty přítlačné síly jehly, kterou udává výrobce přenosky. Otáčet závažím (20) v protisměru hodinových ručiček (při pohledu zepředu), než nastavíte požadovanou váhu. Jako označení Vám v tomto případě poslouží červená linka na raménku přenosky. Doporučené nastavení pro přenosku, která je přiložena ke gramofonu, je hodnota 3-4, tj mn.

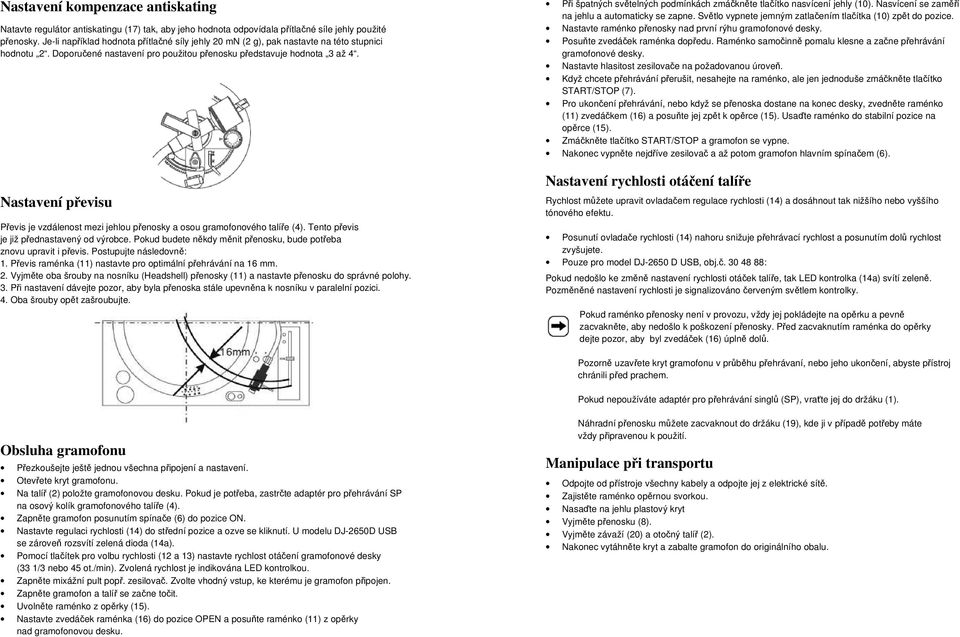

5 Nastavení kompenzace antiskating Natavte regulátor antiskatingu (17) tak, aby jeho hodnota odpovídala přítlačné síle jehly použité přenosky. Je-li například hodnota přítlačné síly jehly 20 mn (2 g), pak nastavte na této stupnici hodnotu 2. Doporučené nastavení pro použitou přenosku představuje hodnota 3 až 4. Nastavení převisu Převis je vzdálenost mezi jehlou přenosky a osou gramofonového talíře (4). Tento převis je již přednastavený od výrobce. Pokud budete někdy měnit přenosku, bude potřeba znovu upravit i převis. Postupujte následovně: 1. Převis raménka (11) nastavte pro optimální přehrávání na 16 mm. 2. Vyjměte oba šrouby na nosníku (Headshell) přenosky (11) a nastavte přenosku do správné polohy. 3. Při nastavení dávejte pozor, aby byla přenoska stále upevněna k nosníku v paralelní pozici. 4. Oba šrouby opět zašroubujte. Při špatných světelných podmínkách zmáčkněte tlačítko nasvícení jehly (10). Nasvícení se zaměří na jehlu a automaticky se zapne. Světlo vypnete jemným zatlačením tlačítka (10) zpět do pozice. Nastavte raménko přenosky nad první rýhu gramofonové desky. Posuňte zvedáček raménka dopředu. Raménko samočinně pomalu klesne a začne přehrávání gramofonové desky. Nastavte hlasitost zesilovače na požadovanou úroveň. Když chcete přehrávání přerušit, nesahejte na raménko, ale jen jednoduše zmáčkněte tlačítko START/STOP (7). Pro ukončení přehrávání, nebo když se přenoska dostane na konec desky, zvedněte raménko (11) zvedáčkem (16) a posuňte jej zpět k opěrce (15). Usaďte raménko do stabilní pozice na opěrce (15). Zmáčkněte tlačítko START/STOP a gramofon se vypne. Nakonec vypněte nejdříve zesilovač a až potom gramofon hlavním spínačem (6). Nastavení rychlosti otáčení talíře Rychlost můžete upravit ovladačem regulace rychlosti (14) a dosáhnout tak nižšího nebo vyššího tónového efektu. Posunutí ovladače rychlosti (14) nahoru snižuje přehrávací rychlost a posunutím dolů rychlost zvyšujete. Pouze pro model DJ-2650 D USB, obj.č : Pokud nedošlo ke změně nastavení rychlosti otáček talíře, tak LED kontrolka (14a) svítí zeleně. Pozměněné nastavení rychlosti je signalizováno červeným světlem kontrolky. Pokud raménko přenosky není v provozu, vždy jej pokládejte na opěrku a pevně zacvakněte, aby nedošlo k poškození přenosky. Před zacvaknutím raménka do opěrky dejte pozor, aby byl zvedáček (16) úplně dolů. Pozorně uzavřete kryt gramofonu v průběhu přehrávaní, nebo jeho ukončení, abyste přístroj chránili před prachem. Pokud nepoužíváte adaptér pro přehrávání singlů (SP), vraťte jej do držáku (1). Obsluha gramofonu Přezkoušejte ještě jednou všechna připojení a nastavení. Otevřete kryt gramofonu. Na talíř (2) položte gramofonovou desku. Pokud je potřeba, zastrčte adaptér pro přehrávání SP na osový kolík gramofonového talíře (4). Zapněte gramofon posunutím spínače (6) do pozice ON. Nastavte regulaci rychlosti (14) do střední pozice a ozve se kliknutí. U modelu DJ-2650D USB se zároveň rozsvítí zelená dioda (14a). Pomocí tlačítek pro volbu rychlosti (12 a 13) nastavte rychlost otáčení gramofonové desky (33 1/3 nebo 45 ot./min). Zvolená rychlost je indikována LED kontrolkou. Zapněte mixážní pult popř. zesilovač. Zvolte vhodný vstup, ke kterému je gramofon připojen. Zapněte gramofon a talíř se začne točit. Uvolněte raménko z opěrky (15). Nastavte zvedáček raménka (16) do pozice OPEN a posuňte raménko (11) z opěrky nad gramofonovou desku. Náhradní přenosku můžete zacvaknout do držáku (19), kde ji v případě potřeby máte vždy připravenou k použití. Manipulace při transportu Odpojte od přístroje všechny kabely a odpojte jej z elektrické sítě. Zajistěte raménko opěrnou svorkou. Nasaďte na jehlu plastový kryt Vyjměte přenosku (8). Vyjměte závaží (20) a otočný talíř (2). Nakonec vytáhněte kryt a zabalte gramofon do originálního obalu.

6 Přehled softwaru Ke gramofonu je přiložen program AUDACITY, který je volně k použití na základě všeobecně veřejné licence (GNU-GPL) Pro více informací se podívejte na přiložený CD disk, nebo navštivte stránky Při prvním otevření Audacity jsou všechny položky menu s výjimkou SAVE PROJECT AS zašedlé. Nastavení počítače Připojte počítač ke gramofonu pomocí přiloženého USB kabelu. Nainstalujte software z CD do počítače. Otevřete program Audacity. V menu EDIT zvolte předvolby (preferences) Zvolte položku AUDIO I/0, která je úplně dolů vlevo. Zvolte vaši zvukovou kartu jako přehrávací zařízení (PLAYBACK DEVICE). Zvolte USB AUDIO Codec jako nahrávací zařízení (RECORDING DEVICE) Zvolte (2 STEREO) jako nahrávací kanály (RECORDING CHANNELS). Zaškrtněte rámeček přehrávání jiných skladeb při nahrávaní nových (PLAY OTHER TRACKS WHILE RECORDING NEW ONE). Zaškrtněte rámeček SOFTWARE PLAYTHROUGH (přehraj novou skladbu při nahrávaní.) Funkce nahrávaní Zahajte přehrávaní požadované skladby nebo jiného záznamu na gramofonu. Klikněte na tlačítko nahrávaní a začněte nahrávat. Klikněte na tlačítko pauzy k přerušení nahrávaní. Klikněte znova na tlačítko pauzy k obnovení nahrávaní. Klikněte na tlačítko STOP k ukončení nahrávaní. Nahrávaní s Audacity Ukládání projektu Program ukládá všechny nahrané audio soubory do složky Projectname_data umístěné ve složce, do které ukládáte projekt. Zvolte ulož projekt jako (SAVE PROJECT AS) ve file menu a označte soubor a název složky vašeho projektu.

7 Řešení problémů Tento výrobek splňuje nejnáročnější podmínky, které jsou kladeny na současné elektronické produkty, ale i přesto může dojít k potížím. V této kapitole naleznete možná řešení různých potíží, které by se mohly během používání přístroje objevit: Problém Možná příčina Když se zapne spínač (6) přístroj nefunguje. Zástrčka síťového kabelu není správně zastrčena do zásuvky. V zásuvce není proud. Přístroj pracuje, ale není slyšet tón. Gramofon není správně připojen ke vstupu zesilovače/mixážního pultu. Nezvolili jste správný vstup na zesilovači/mixážním pultu. Není nastavena hlasitost na zesilovači nebo mixážním pultu. Nejsou dobře připojeny reproduktory k zesilovači Přehrává se pouze přes jeden kanál. Je špatné připojení přes cinchový kabel. Regulátor balance na mixážním pultu/zesilovači není správně nastavený. Přehrávání je zkreslené. Není správně nastavená přítlačná síla raménka. Je poškozena nebo opotřebená přenoska. Není správně nastavená kompenzace antiskating Přepínač PHONO/LINE není správně nastaven. Raménko nelze usadit. není správně nastavené závaží (20). Slyšíte v pozadí přehrávání šum. Gramofonová deska nebo jehla přenosky je zašpiněná. není správně nastavená přítlačná síla raménka. není správně nastavená kompenzace antiskating. Technické údaje Model DJ-2350 B USB, Model DJ-2650 D USB, obj. č obj.č Provozní napětí 115/230V-60/50Hz 115/230V-60/50Hz Příkon max. 14 W max. 11 W Rychlost přehrávání 33 1/3, 45 ot./min 33 1/3, 45 ot./min Regulace rychlosti otáčení talíře ± 10 % ± 10 % Kolísání signálu <0.25 % (33-1/3 ot./min.) <0.15 % (33-1/3 ot./min.) Doba trvání startu a zastavení < 1s < 1s Efektivní délka raménka 230,5 mm 230,5 mm Talíř 332 mm 332 mm Převis 16 mm 16 mm Hmotnost přenosky 3,5-8,5 g 3,5-8,5 g Úroveň phono výstupu mV at 1kHz 5cm/s mV at 1kHz 5cm/s Úroveň LINE výstupu mV at 1kHz 5cm/s mV at 1kHz 5cm/s Rozsah nastavení přítlačné síly 3-4 g 3-4 g Rozměry 450 x 350 x 150 mm 450 x 350 x 150 mm Hmotnost 7,2 kg 9,9 kg Záruka Na DJ a USB gramofonu Mc Crypt poskytujeme záruku 24 měsíců. Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení, nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou. Recyklace Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně! Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. VAL/11/2011
