Prohlášení o vlastnostech č /1 název výrobku: SILCOLOR THERM MINERÁL jedinečný identifikační kód: ETA-08/0253//1

Transkript

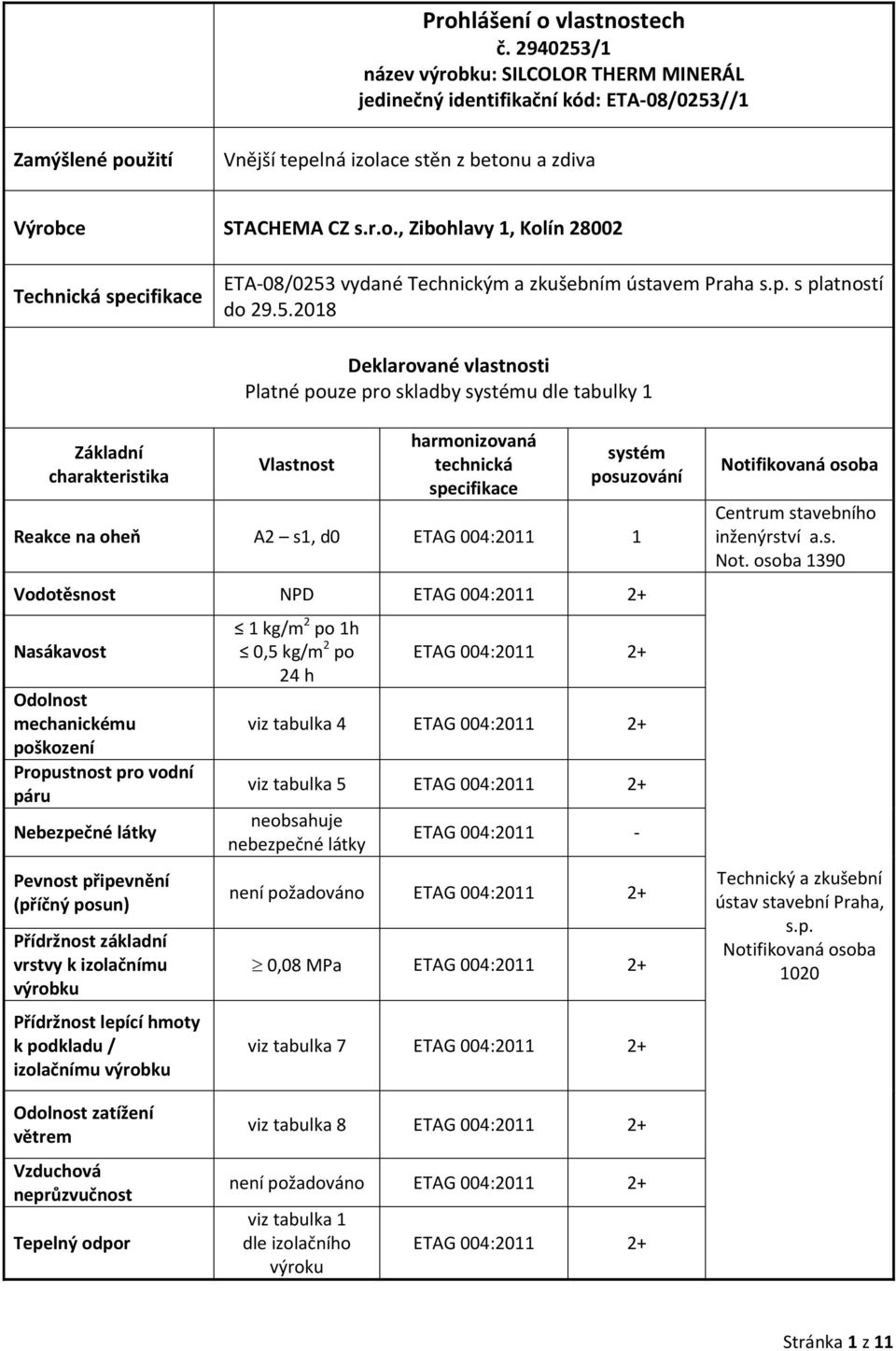

1 Prohlášení o vlastnostech č /1 název výrobku: SILCOLOR THERM MINERÁL jedinečný identifikační kód: ETA-08/0253//1 Zamýšlené použití Vnější tepelná izolace stěn z betonu a zdiva Výrobce STACHEMA CZ s.r.o., Zibohlavy 1, Kolín Technická specifikace ETA-08/0253 vydané Technickým a zkušebním ústavem Praha s.p. s platností do Deklarované vlastnosti Platné pouze pro skladby systému dle tabulky 1 Základní charakteristika Vlastnost harmonizovaná technická specifikace systém posuzování Reakce na oheň A2 s1, d0 ETAG 004: Vodotěsnost NPD ETAG 004: Nasákavost Odolnost mechanickému poškození Propustnost pro vodní páru Nebezpečné látky Pevnost připevnění (příčný posun) Přídržnost základní vrstvy k u výrobku Přídržnost lepící hmoty k podkladu / u výrobku 1 kg/m 2 po 1h 0,5 kg/m 2 po 24 h ETAG 004: viz tabulka 4 ETAG 004: viz tabulka 5 ETAG 004: neobsahuje nebezpečné látky ETAG 004: není požadováno ETAG 004: ,08 MPa ETAG 004: viz tabulka 7 ETAG 004: Notifikovaná osoba Centrum stavebního inženýrství a.s. Not. osoba 1390 Technický a zkušební ústav stavební Praha, s.p. Notifikovaná osoba 1020 Odolnost zatížení větrem Vzduchová neprůzvučnost Tepelný odpor viz tabulka 8 ETAG 004: není požadováno ETAG 004: viz tabulka 1 dle izolačního výroku ETAG 004: Stránka 1 z 11

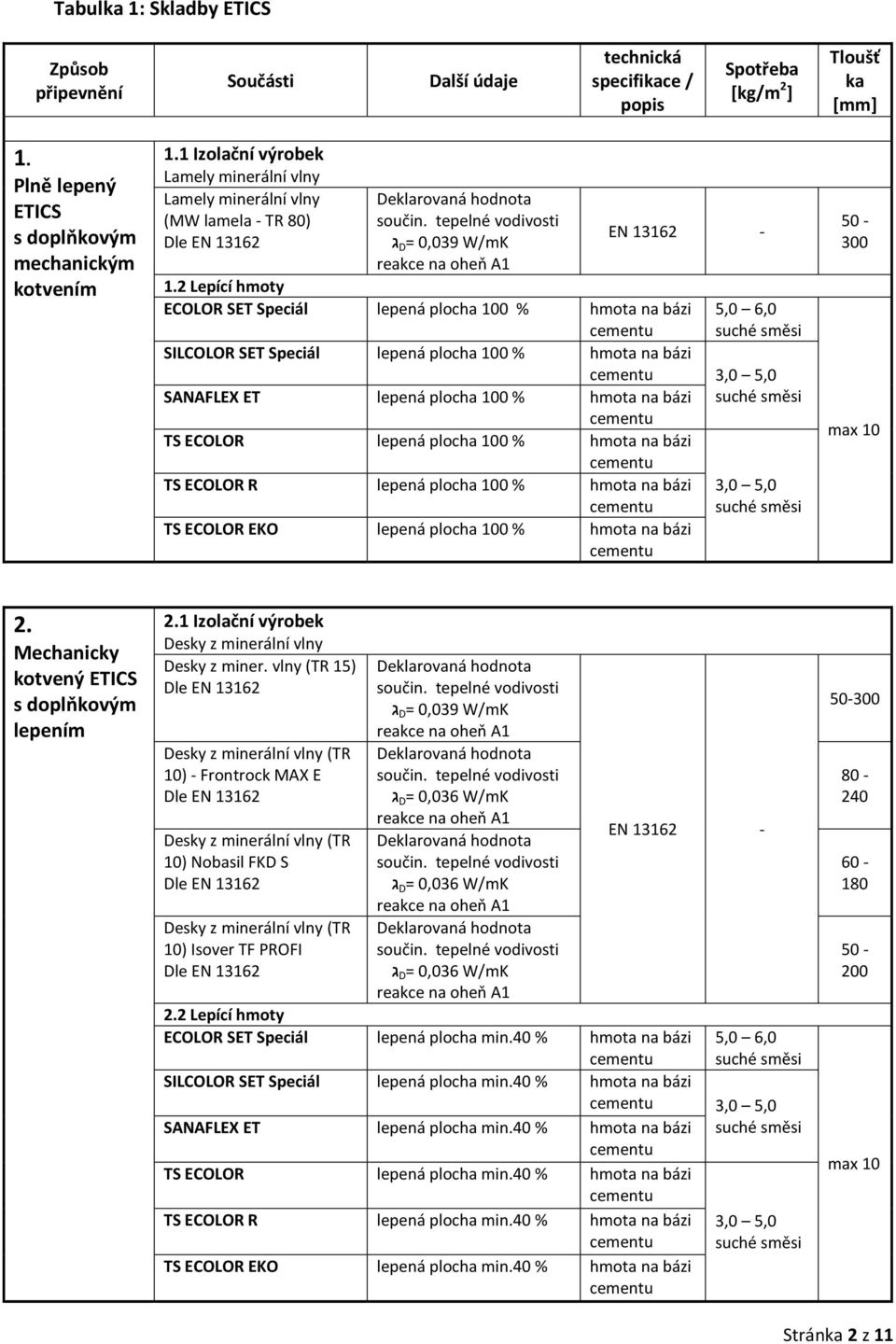

2 Tabulka 1: Skladby ETICS Způsob připevnění Součásti Další údaje technická specifikace / popis Spotřeba [kg/m 2 ] Tloušť ka [mm] 1. Plně lepený ETICS s doplňkovým mechanickým kotvením 1.1 Izolační výrobek Lamely minerální vlny Lamely minerální vlny (MW lamela - TR 80) Dle EN Deklarovaná hodnota součin. tepelné vodivosti ג D = 0,039 W/mK reakce na oheň A1 EN Lepící hmoty ECOLOR SET Speciál lepená plocha 100 % hmota na bázi SILCOLOR SET Speciál lepená plocha 100 % hmota na bázi 5,0 6,0 3,0 5,0 lepená plocha 100 % hmota na bázi TS ECOLOR lepená plocha 100 % hmota na bázi TS ECOLOR R lepená plocha 100 % hmota na bázi TS ECOLOR EKO lepená plocha 100 % hmota na bázi 3,0 5, ma Mechanicky kotvený ETICS s doplňkovým lepením 2.1 Izolační výrobek Desky z minerální vlny Desky z miner. vlny (TR 15) Dle EN Desky z minerální vlny (TR 10) - Frontrock MAX E Dle EN Desky z minerální vlny (TR 10) Nobasil FKD S Dle EN Desky z minerální vlny (TR 10) Isover TF PROFI Dle EN Deklarovaná hodnota součin. tepelné vodivosti ג D = 0,039 W/mK reakce na oheň A1 Deklarovaná hodnota součin. tepelné vodivosti ג D = 0,036 W/mK reakce na oheň A1 Deklarovaná hodnota součin. tepelné vodivosti ג D = 0,036 W/mK reakce na oheň A1 Deklarovaná hodnota součin. tepelné vodivosti ג D = 0,036 W/mK reakce na oheň A1 EN Lepící hmoty ECOLOR SET Speciál lepená plocha min.40 % hmota na bázi 5,0 6,0 SILCOLOR SET Speciál lepená plocha min.40 % hmota na bázi 3,0 5,0 lepená plocha min.40 % hmota na bázi TS ECOLOR lepená plocha min.40 % hmota na bázi TS ECOLOR R lepená plocha min.40 % hmota na bázi TS ECOLOR EKO lepená plocha min.40 % hmota na bázi 3,0 5, ma 10 Stránka 2 z 11

3 2.3 Ejotherm NT U Ejotherm NTK U Ejotherm STR U, STR U 2G EJOT SDM-T plus Ejot H1 eco Bravoll PTH-KZ 60/8-L a, Bravoll PTH-KZL 60/8-L a, Bravoll PTH 60/8- L a, Bravoll PTH-L 60/8-L a Bravoll PTH-S 60/8-L a, Bravoll PTH- SL 60/8-L a Bravoll PTH 60/10-L a, PTH-KZ 60/10-L a, Bravoll PTH-SX Thermoschlagdübel KEW TSD 8 Thermoschraubdübel KEW TSBD 8 Thermoschlagdübel KEW TSD-V KOELNER TFIX-8M KOELNER KI-10, KI-10M KOELNER KI-10N, KI-10NS Koelner TFIX-8S, TFIX-8ST WKRET - MET LFN ø 8, LFM ø 8 FIXPLUG ø 8, FIXPLUG ø10 WKTHERM ø 8 fischer TERMOZ 8U, 8UZ fischer TERMOZ 8N, 8NZ fischer TERMOZ KS 8 fischer TERMOZ 8 SV fischer Schlagdübel TERMOFIX CF8 fischer termoz PN 8 fischer termoz CN 8 c = 0,86 /mm c = 0,55 /mm c = 0,83 /mm c = 0,6 /mm c = 0,6 /mm χ = 0,001 W/K PTH, PTH L c = 0,4 /mm χ = 0,000 W/K PTH-KZ, PTH-KZL c = 0,55 /mm c = 0,9 /mm PTH: c=0,6/mm χ = 0,000 W/K KZ: c = 0,7/mm, χ = 0,002 W/K c = 0,5 /mm ETA-05/0009 ETA-07/0026 ETA-04/0023 ETA-04/0064 ETA-11/0192 ETA-05/0055 ETA-08/0267 ETA-08/0166 ETA-10/0028 c = 0,53 /mm ETA-04/0030 c = 1,6 /mm ETA-08/0314 c = 1,24 /mm ETA-08/0315 c = 1,0 /mm ETA-08/0336 c = 0,4 /mm χ = 0,006 W/K ETA-07/0291 c = 0,5 /mm χ = 0,003 W/K ETA 07/0221 c = 0,6 /mm χ = 0,001 W/K ETA-11/0144 c = 0,4 /mm χ = 0,004 W/K ETA-06/0080 c = 0,6 /mm χ = 0,000 W/K ETA-11/0231 c = 0,6 /mm ETA-11/0232 c = 0,55 /mm χ = 0,000 W/K ETA-02/0019 c = 0,5 /mm χ = 0,000 W/K ETA-03/0019 c = 0,54 /mm ETA-04/0114 c = 1,44 /mm χ = 0,000 W/K ETA-06/0180 c = 0,35 /mm ETA-07/0287 c = 0,4 /mm χ = 0,000 W/K ETA-09/0171 c = 0,4 /mm χ = 0,001 W/K ETA-09/ Stránka 3 z 11

4 Základní vrstva Penetrační nátěry Konečné povrchové úpravy fischer termoz LO 8 Hilti XI - FV plastové nastřelovací Hilti SD - FV Hilti SDK - FV TOP-Kraft-FI-10P, TOP-Kraft-FI- 10M TOP-Kraft-FI-8P, TOP-Kraft-FI-8M 2.4 Stěrková hmota základní vrstvy: SILCOLOR SET Speciál ECOLOR SET Speciál 2.5 Skleněná síťovina pro ETICS R 117 A101 R 131 A S 122 ASGLATEX SSA-1363-SM PENECO M PENECO O PENESIL O FIXASIL O c = 0,4 /mm χ = 0,000 W/K c = 1,0 /mm c = 0,4 /mm χ = 0,000 W/K c = 0,4 /mm χ = 0,000 W/K c = 0,4 /mm χ = 0,004 W/K c = 0,4 /mm χ = 0,003 W/K alkaliodolná Pod ECOLOR R a O Minerál Pod ECOLOR R Pod omítkoviny SILCOLOR Pod omítkoviny COLORSIL 2.6 Minerální omítky - vždy opatřené ochranným nátěrem: ECOLOR R Minerál minerální omítka - hlazená vždy s konečným nátěrem SCH 33 COLORSIL M Minerál minerální omítka - rýhovaná SCH 33 COLORSIL M 2.7 Akrylátové omítky: ECOLOR R hlazená struktura akrylátová omítka rýhovaná struktura akrylátová omítka 2.8 Silikonové omítky: SILCOLOR R hlazená struktura silikonová omítka Ma. velikost : 2,0; 3,0 mm Ma. velikost : 2,0; 3,0 mm Ma. velikost : 1,5; 2,0; 2,5 mm Ma. velikost : 1,5; 2,0; 2,5 mm Ma. velikost : 1,5; ETA-10/0460 ETA-03/0004 ETA-07/0028 ETA-07/0302 ETA-11/0234 ETA-11/0236 hmota na bázi hmota na bázi hmota na bázi Skleněná síťovina cement, akrylát. kopolymer cement, akrylát. kopolymer Akrylátová disperze Akrylátová disperze 1,1 1,2 m 2 /m 2 4,0 suché směsi - 3 0,1 0,2 0,1 0,2 2,8 a 3,7 dle velikosti 2,7 a 3,7 dle velikosti 2,0 4,8 dle velikosti 1,9 3,8 dle velikosti 2,0 4,8 dle velikosti dle velikosti dle ma. velikosti dle velikosti Stránka 4 z 11

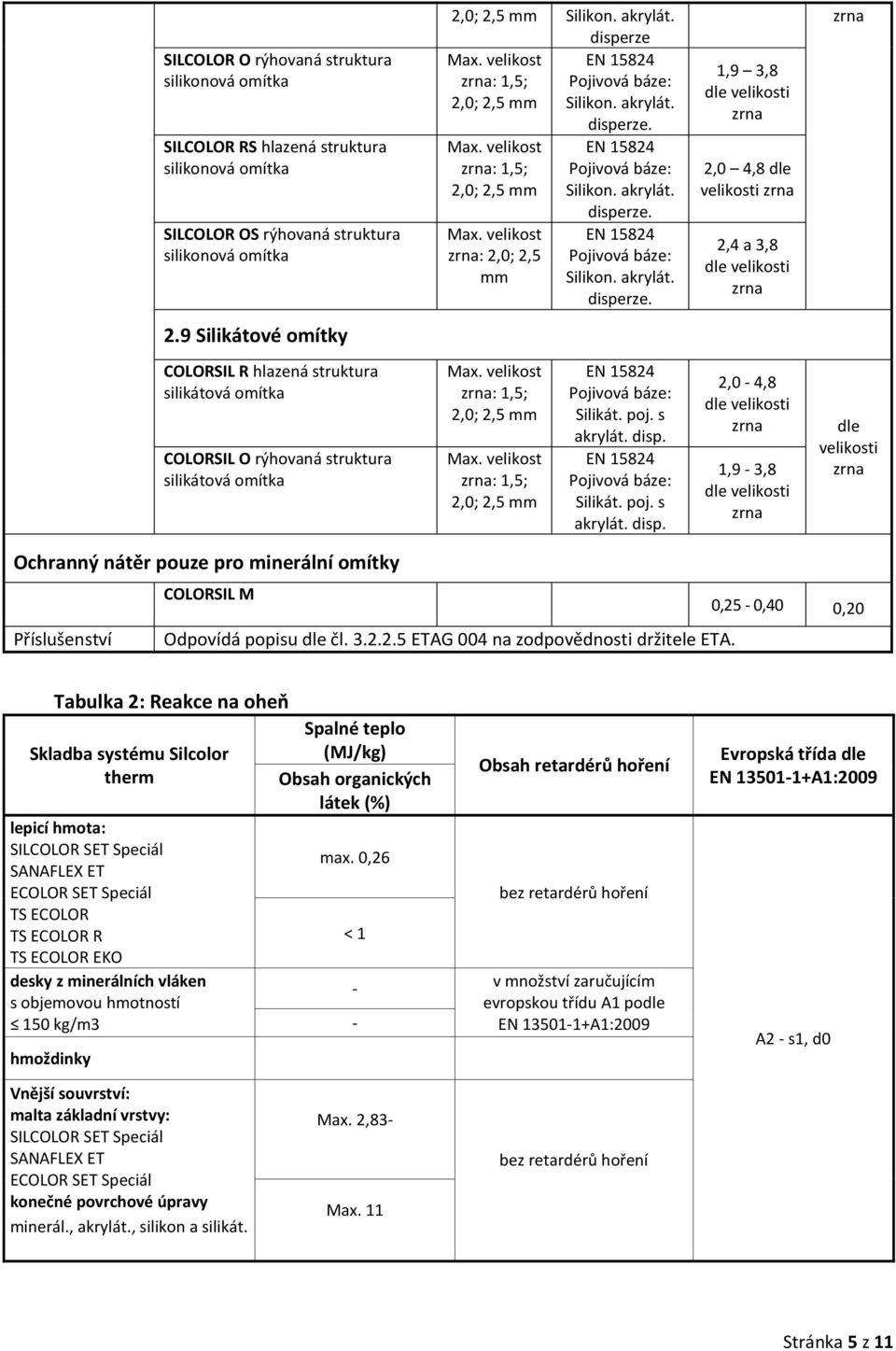

5 SILCOLOR O rýhovaná struktura silikonová omítka SILCOLOR RS hlazená struktura silikonová omítka SILCOLOR OS rýhovaná struktura silikonová omítka 2,0; 2,5 mm Silikon. akrylát. disperze Ma. velikost : 1,5; 2,0; 2,5 mm Silikon. akrylát. disperze. Ma. velikost : 1,5; 2,0; 2,5 mm Ma. velikost : 2,0; 2,5 mm Silikon. akrylát. disperze. Silikon. akrylát. disperze. 1,9 3,8 dle velikosti 2,0 4,8 dle velikosti 2,4 a 3,8 dle velikosti 2.9 Silikátové omítky COLORSIL R hlazená struktura silikátová omítka COLORSIL O rýhovaná struktura silikátová omítka Ma. velikost : 1,5; 2,0; 2,5 mm Ma. velikost : 1,5; 2,0; 2,5 mm Silikát. poj. s akrylát. disp. Silikát. poj. s akrylát. disp. 2,0-4,8 dle velikosti 1,9-3,8 dle velikosti dle velikosti Ochranný nátěr pouze pro minerální omítky COLORSIL M 0,25-0,40 0,20 Příslušenství Odpovídá popisu dle čl ETAG 004 na zodpovědnosti držitele ETA. Tabulka 2: Reakce na oheň Spalné teplo Skladba systému Silcolor (MJ/kg) therm Obsah organických látek (%) lepicí hmota: SILCOLOR SET Speciál ma. 0,26 ECOLOR SET Speciál TS ECOLOR TS ECOLOR R < 1 TS ECOLOR EKO desky z minerálních vláken - s objemovou hmotností 150 kg/m3 - Obsah retardérů hoření bez retardérů hoření v množství zaručujícím evropskou třídu A1 podle EN A1:2009 Evropská třída dle EN A1:2009 A2 - s1, d0 Vnější souvrství: malta základní vrstvy: SILCOLOR SET Speciál ECOLOR SET Speciál minerál., akrylát., silikon a silikát. Ma. 2,83- Ma. 11 bez retardérů hoření Stránka 5 z 11

6 Tabulka 3 - Nasákavost vody část 1. systémy základní vrstva ECOLOR SET Speciál + s odpovídajícím penetračním nátěrem: Povrchová úprava ECOLOR R Minerál s ochr. nátěr. COLORSIL M Minerál s ochr. nátěr. COLORSIL M ECOLOR R SILCOLOR R SILCOLOR O SILCOLOR RS SILCOLOR OS COLORSIL R COLORSIL O Tabulka 3 Nasákavost vody část 2 základní vrstva SILCOLOR SET Speciál, + s odpovídajícím penetračním nátěrem: ECOLOR R Minerál s ochr. nátěr. COLORSIL M Minerál s ochr. nátěr. COLORSIL M ECOLOR R SILCOLOR R SILCOLOR O SILCOLOR RS SILCOLOR OS COLORSIL R COLORSIL O Nasákavost po 24 hodinách < 0,5 kg/m² 0,5 kg/m² Tabulka 4 - Odolnost proti mechanickému poškození Omítkové systémy Povrchová úprava Jednoduchá výztuž základní vrstva ECOLOR SET Speciál, SILCOLOR SET Speciál, + s odpovídajícím penetračním nátěrem: ECOLOR R Minerál s ochr. nátěr. COLORSIL M Minerál s ochr. nátěr. COLORSIL M ECOLOR R SILCOLOR R SILCOLOR O SILCOLOR RS SILCOLOR OS COLORSIL R COLORSIL O Kategorie III Kategorie II Kategorie III Tabulka 5 - Prostupnost pro vodní páru Omítkové systémy Povrchová úprava Ekvivalentní vzduchová vrstva (m) základní vrstva ECOLOR SET Speciál + s odpovídajícím penetračním nátěrem: ECOLOR R Minerál s ochr. nátěr. COLORSIL M Minerál s ochr. nátěr. COLORSIL M ECOLOR R SILCOLOR R SILCOLOR O SILCOLOR RS SILCOLOR OS COLORSIL R COLORSIL O (pro ma. velikost 3,0 mm: 0,2) (pro ma. velikost 2,5 mm: 0,6) (pro ma. velikost 2,5 mm: 0,4) (pro ma. velikost 2,5 mm: 0,3) (pro ma. velikost 2,5 mm: 0,3) Stránka 6 z 11

7 Typ Vlastnos ti MW deska (TR15) základní vrstva SILCOLOR SET Speciál, + s odpovídajícím penetračním nátěrem: ECOLOR R Minerál s ochr. nátěr. COLORSIL M Minerál s ochr. nátěr. COLORSIL M ECOLOR R SILCOLOR R SILCOLOR O SILCOLOR RS SILCOLOR OS COLORSIL R COLORSIL O (pro ma. velikost 3,0 mm: 0,2) (pro ma. velikost 2,5 mm: 0,5) (pro ma. velikost 2,5 mm: 0,3) (pro ma. velikost 2,5 mm: 0,3) (pro ma. velikost 2,5 mm: 0,2) Tabulka č. 6 a Odolnost sání větru protažení izolantem MW TR 15 Obchodní název Průměr talíře (mm) Pevnost v tahu kolmo k rovině Povrchová montáž ejotherm NT U ejotherm NTK U ejotherm STR U, STR U 2G EJOT SDM-T plus EJOT H1 eco BRAVOLL PTH-KZ 60/8-L a, PTH-KZL 60/8-L a, PTH 60/8-L a, PTH-L 60/8-L a BRAVOLL PTH-S 60/8-L a, PTH-SL 60/8-L a BRAVOLL PTH 60/10-L a, PTH-KZ 60/10-L a Bravoll PTH-SX Thermoschlagdübel KEW TSD 8 Thermoschraubdübel KEW TSBD 8 Thermoschlagdübel KEW TSD-V Dämmstoffdübel KOELNER TFIX-8M KOELNER KI-10, KI-10M KOELNER KI-10N, KI-10NS KOELNER TFIX-8S WKRET-MET LFN 8, LFM 8 FIXPLUG ø 8, FIXPLUG ø 10 WKTHERM ø 8 fischer Termoz 8 U, 8 UZ fischer Termoz 8 N, 8 NZ fischer Dämmstoffdübel Termoz KS8 fischer Schlagdübel Termofi CF 8 fischer Termoz PN 8 fischer Termoz CN 8 fischer Termoz LO 8 Hilti-Dämmstoff-Befestigungselement XI-FV Hilti Dämmstoffdübel SD - FV8 Hilti WDVS-Schlagdübel SDK-FV 8 TOP-KRAFT-FI-10P, TOP-KRAFT-FI-10M TOP-KRAFT-FI-8P, TOP-KRAFT-FI-8M Zapuštěná montáž ejotherm STR U,STR U 2G fischer TERMOZ 8 SV BRAVOLL PTH-SX KOELNER TFIX-8ST Stránka 7 z 11

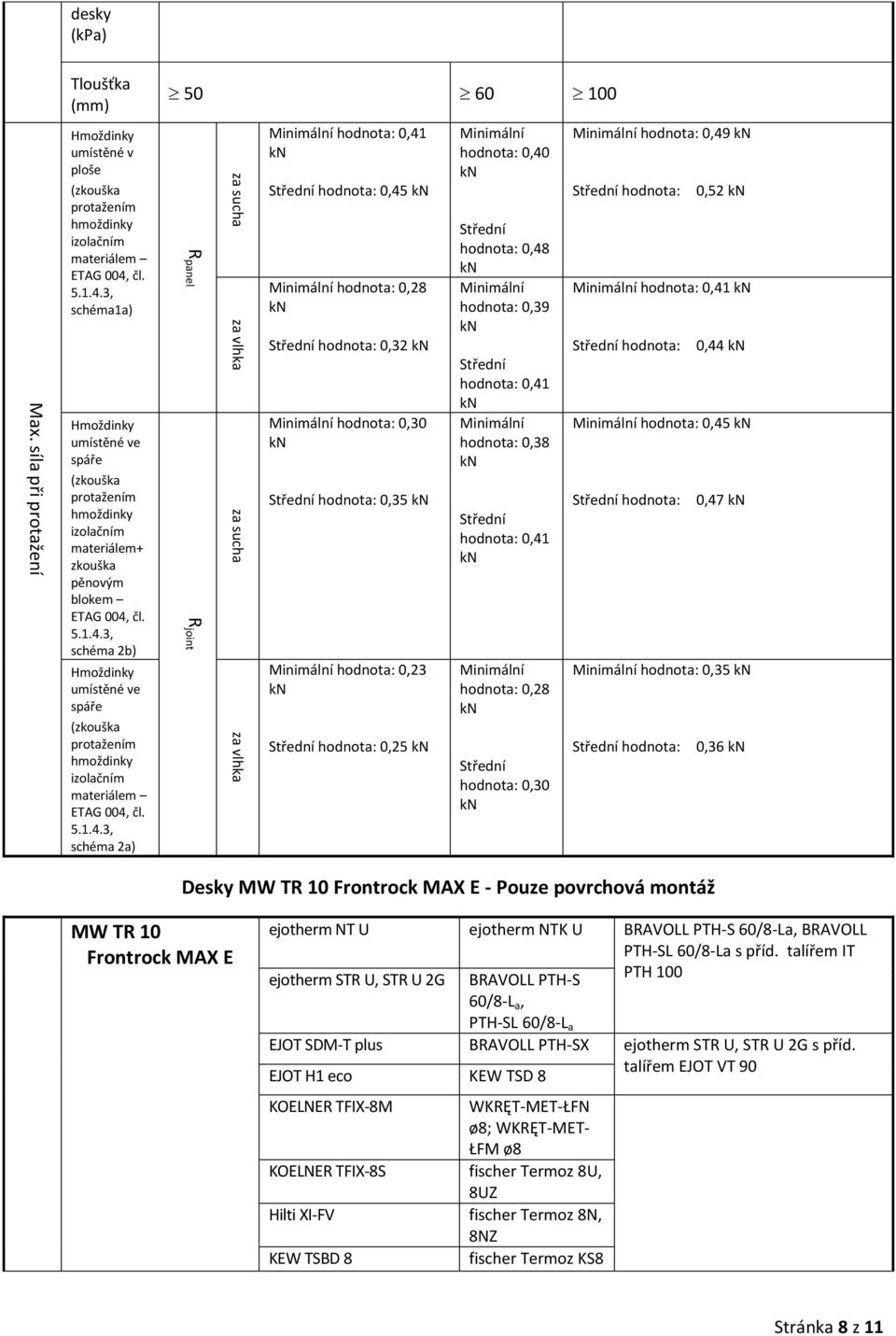

8 za sucha za vlhka za sucha Ma. síla při protažení za vlhka desky (kpa) Tloušťka (mm) umístěné v ploše schéma1a) materiálem+ zkouška pěnovým blokem schéma 2b) schéma 2a) Rpanel Rjoint 0,41 0,45 0,28 0,32 0,30 0,35 0,23 0,25 Minimální hodnota: 0,40 Střední hodnota: 0,48 Minimální hodnota: 0,39 Střední hodnota: 0,41 Minimální hodnota: 0,38 Střední hodnota: 0,41 Minimální hodnota: 0,28 Střední hodnota: 0,30 0,49 0,52 0,41 0,44 0,45 0,47 0,35 Desky MW TR 10 Frontrock MAX E - Pouze povrchová montáž 0,36 MW TR 10 Frontrock MAX E ejotherm NT U ejotherm NTK U BRAVOLL PTH-S 60/8-La, BRAVOLL PTH-SL 60/8-La s příd. talířem IT PTH 100 ejotherm STR U, STR U 2G BRAVOLL PTH-S 60/8-L a, PTH-SL 60/8-L a EJOT SDM-T plus BRAVOLL PTH-SX ejotherm STR U, STR U 2G s příd. EJOT H1 eco KEW TSD 8 talířem EJOT VT 90 KOELNER TFIX-8M WKRĘT-MET-ŁFN ø8; WKRĘT-MET- ŁFM ø8 KOELNER TFIX-8S fischer Termoz 8U, 8UZ Hilti XI-FV fischer Termoz 8N, 8NZ KEW TSBD 8 fischer Termoz KS8 Stránka 8 z 11

9 FrontrockMa E MAX E za sucha za vlhka za sucha Ma. síla při protažení za vlhka Typ KEW TSD-V FIXPLUG ø 8, FIXPLUG ø 10 WKTHERM ø 8 fischer Termofi CF 8 Hilti SDK-FV TOP-KRAFT-FI-10P, TOP-KRAFT-FI-10M Průměr talíře (mm) , 100 Tltloušťka (mm) Pevnost v tahu kolmo k rovině desky (kpa) umístěné v ploše schéma 1a) Rpanel 0,47 0,51 0,26 0,29 0,32 0,34 0,26 0,29 0,60 0,63 0,30 0,33 materiálem+ zkouška pěnovým blokem schéma 2b) schéma 2a) Rjoint 0,34 0,39 0,20 0,22 0,27 0,29 0,18 0,19 0,51 0,52 0,23 0,27 Desky MW Nobasil FKD s + ISOVER TF PROFI Zapuštěná montáž desky MW: Nobasil FKD S + Isover TF PROFI Obchodní název ejotherm STR U, STR U 2G fischer TERMOZ 8SV BRAVOLL PTH-SX BRAVOLL PTH-S 60/8-La KOELNER TFIX 8ST Povrchová montáž desky MW: Nobasil FKD S + Isover TF PROFI ejotherm NT U ejotherm STR U, STR U 2G ejotherm NTK U Stránka 9 z 11

10 za sucha za vlhka Ma. síla při protažení za sucha Průměr talíře (mm) Pevnost v tahu kolmo k rovině desky (kpa) Tloušťka (mm) EJOT SDMT plus Ejot H1 eco BRAVOLL PTH-KZ 60/8-L a, PTH-KZL 60/8-L a, PTH 60/8-L a, PTH-L60/8-L a BRAVOLL PTH-S 60/8-L a, PTH-SL 60/8-L a BRAVOLL PTH 60/10-L a, PTH-KZ 60/10-L a BRAVOLL PTH-SX KOELNER KI-10, 10M KOELNER KI-10N, 10-NS Dämmstoffdübel KOELNER TFIX-8M KOELNER TFIX-8S Hilti-Dämmstoff-Befestigungselement XI-FV Hilti SD-FV8 Hilti WDVS-Schlagdübel SDK-FV8 fischer TERMOZ 8U, 8UZ fischer Schlagdübel TERMOZ 8N, 8NZ fischer termoz CN 8 fischer termoz PN 8 fischer Schlagdübel TERMOFIX CF 8 fischer termoz LO 8 Thermoschlagdübel KEW TSD 8 Thermoschraubdübel KEW TSBD 8 Thermoschlagdübel KEW TSD-V FIXPLUG ø 8, FIXPLUG ø 10 WKTHERM ø 8 WKRĘT-MET-ŁFN ø8;wkręt-met-łfm ø8 TOP-KRAFT-FI-10P, TOP-KRAFT-FI-10M TOP-KRAFT-FI-8P, TOP-KRAFT-FI-8M Vlatnosti MW deska Nobasil FKD S pro zapouštěnou montáž Vlastnosti MW deska Isover TF PROFI pro zapouštěnou montáž umístěné v ploše schéma 1a) Rpanel 0,40 0,41 0,20 0,24 0,48 0,55 0,37 0,38 0,29 0,39 materiálem+ zkouška pěnovým Rjoint 0,34 0,43 Stránka 10 z 11

11 za vlhka blokem schéma 2b) 0,19 0,29 schéma 2a) 0,21 0,31 Vlastnosti výrobku definovaného v tabulce 1 jsou ve shodě s výše uvedenými vlastnostmi. Toto prohlášení o vlastnostech se vydává na výhradní odpovědnost výrobce uvedeného v tomto prohlášení. Podepsáno za výrobce a jeho jménem: V Zibohlavech Martin Váša Výrobní ředitel STACHEMA CZ s.r.o. Stránka 11 z 11
