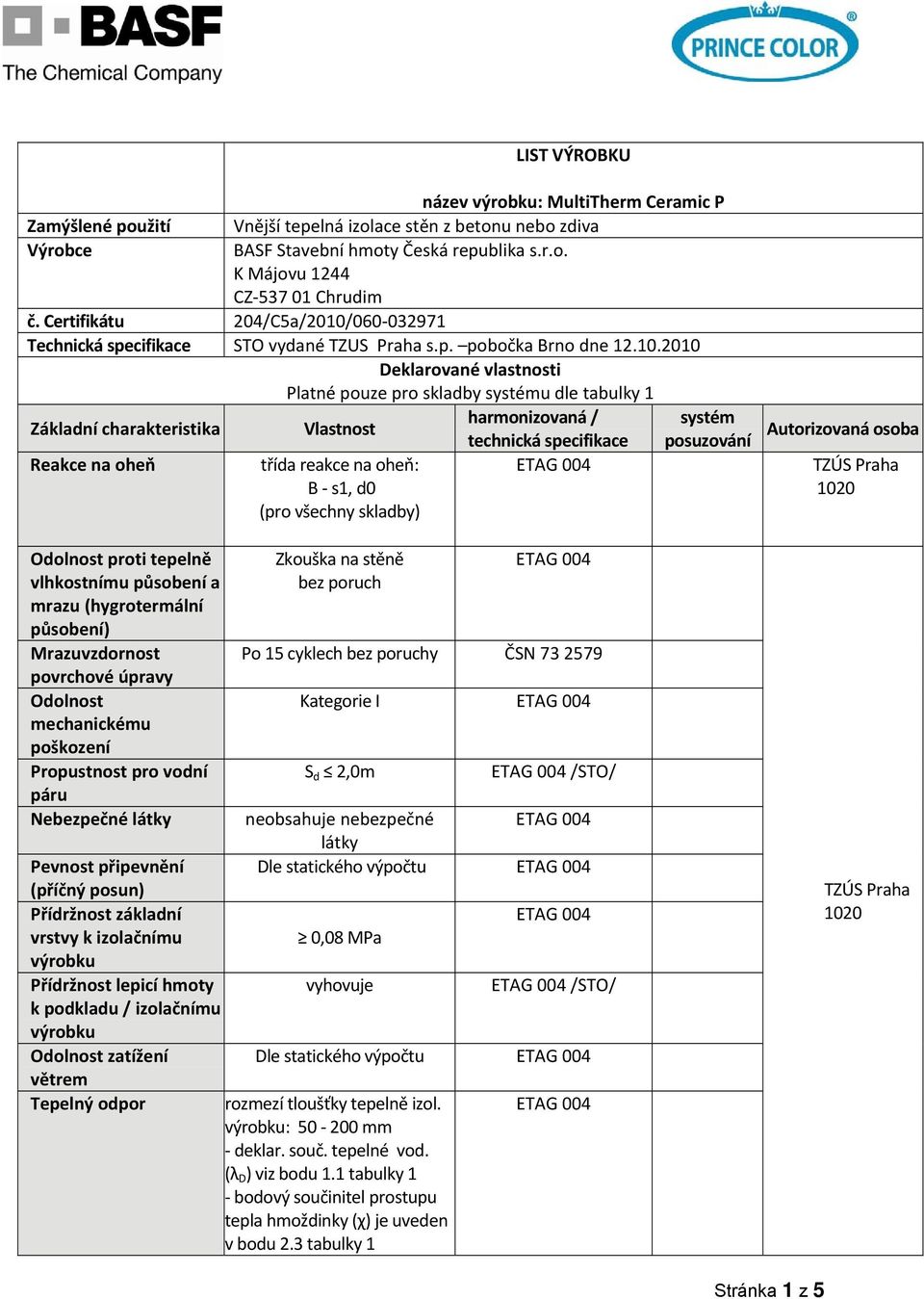

1 LIST VÝROBKU název výrobku: MultiTherm Ceramic P Zamýšlené použití Vnější tepelná izolace stěn z betonu nebo zdiva Výrobce BASF Stavební hmoty Česká republika s.r.o. K Májovu 1244 CZ Chrudim č. Certifikátu 204/C5a/2010/ Technická specifikace STO vydané TZUS Praha s.p. pobočka Brno dne Deklarované vlastnosti Platné pouze pro skladby systému dle tabulky 1 Základní charakteristika Vlastnost harmonizovaná / systém technická specifikace posuzování oheň třída reakce na oheň: B s1, d0 (pro všechny skladby) Odolnost proti tepelně vlhkostnímu působení a mrazu (hygrotermální působení) Mrazuvzdornost povrchové úpravy Odolnost mechanickému poškození Propustnost pro vodní páru Nebezpečné látky Pevnost připevnění (příčný posun) Přídržnost základní vrstvy k izolačnímu výrobku Přídržnost lepicí hmoty k podkladu / izolačnímu výrobku Odolnost zatížení větrem Tepelný odpor Zkouška na stěně bez poruch Po 15 cyklech bez poruchy ČSN Kategorie I S d 2,0m /STO/ neobsahuje nebezpečné látky Dle statického výpočtu 0,08 MPa vyhovuje /STO/ Dle statického výpočtu rozmezí tloušťky tepelně izol. výrobku: mm deklar. souč. tepelné vod. (λ D ) viz bodu 1.1 tabulky 1 bodový součinitel prostupu tepla (χ) je uveden v bodu 2.3 tabulky 1 Autorizovaná osoba TZÚS Praha 1020 TZÚS Praha 1020 Stránka 1 z 5

2 Tabulka 1: Skladby ETICS Způsob připevnění Součásti Další údaje 1. Lepený ETICS (čistě lepený nebo s doplňkovým kotvením) technická specifikace / popis 1.1 Izolační výrobek Prefabrikované desky z expandovaného polystyrenu (EPS) EPS (typ se standardní Deklar. h. tepelnou vodivostí) souč. tepelné EPS T2 L2 W2 S2 P4 λ D = 0,039 DS(70, )1 BS115 CS(10)70 W/mK DS(N)2 TR100 WL(T)5 Faktor dif. MU40 EPS (typ se standardní tepelnou vodivostí) EPS T2 L2 W2 S2 P4 DS(70, )1 BS150 CS(10)100 DS(N)2 TR150 MU70 WL(T)5 EPS (typ se sníženou tepelnou vodivostí např. s přídavkem grafitu) EPS EN T2 L2 W2 S2 P4 BS115 DS(N)2 DS(70, )1 TR100 MU40 WL(T)5 1.2 Lepicí hmoty Prince Color Z 301 PS bílá Deklar. h. souč. tepelné λ D = 0,037 W/mK Faktor dif. Deklar. h. souč. tepelné λ D = 0,032 W/mK Faktor dif. EN Spotřeba [kg/m²] Tloušťka [mm] Stránka 2 z 5

3 2. Mechanicky připevňovaný systém s doplňkovým lepením šedá Prince Color Z 301 DUO 2.1 Izolační výrobek viz Lepicí hmoty viz. 1.2 lepená plocha min. 40 % 2.3 Hmoždinky pro připevnění izolačních desek přes výztužnou tkaninu Bodový součinitel prostupu tepla: χ [ W/K] Tuhost talířku: c [ kn/mm] ejotherm STR U ejotherm NT U zatloukací s kovovým trnem ejotherm NTK U zatloukací s plastovým trnem Bravoll PTH-KZ 8 Bravoll PTH-S 8, PTH-SL 8 Koelner KI-10, KI-10M Koelner KI-10N, KI-10NS a šroubovací Koelner TFIX-8M Koelner KI 8 M χ = 0,001/0,002 zap/povrch montáž c = 0,6 c = 0,6 χ = 0,000 c = 0,5 c = 0,7 c = 0,9 ETA 04/0023 ETA 05/0009 ETA 07/0026 ETA 05/0055 ETA 08/0267 ETA 07/0291 ETA 07/0221 ETA 07/0336 ETA 06/0191 Stránka 3 z 5

4 KEW TSD-V KEW TSBD 8 KEW TSD 8 fischer TERMOFIX CF 8 fischer TERMOZ 8 SV c = 1,24 c = 1,6 c = 0,53 c = 0,5 c = 1,1 ETA 08/0315 ETA 08/0314 ETA 04/0030 ETA 07/0287 ETA 06/0180 fischer TERMOZ PN zatloukací plastový trn Hilti XI-FV nastřelovací χ = 0,000 c = 0,4 3. Vnější souvrství 3.1 stěrková hmota pro základní vrstvu šedá 3.2 Výztuž základní vrstvy ETA 09/0171 ETA 03/0004 Vertex R117 A101 alkaliodolná Skleněná Vertex R131 A101 alkaliodolná Skleněná SSA 1363 SM, weight 165 g/m 2 alkaliodolná Skleněná SSA 1363 SM, weight 150 g/m 2 alkaliodolná Skleněná Technical Textiles 122 alkaliodolná Skleněná Technical Textiles 122 L alkaliodolná Skleněná Technical Textiles 117 S alkaliodolná Skleněná SKLOTEX R 5 x 5/145 A1 alkaliodolná Skleněná 3.3 Konečná povrchová úprava lepicí hmota pro obklad Prince Color Z 301 FX profi lepená plocha min. 95 % 4,5 5,0 3,0 2,5 3,5 5 6 Stránka 4 z 5

5 3.3.1 spárovací hmota pro obklad Prince Color Z 301 FM FX Dle šířky a hloubky spáry obklad Keramické pásky Heluz 25 max. 25 kg/m 2 15 Keramické pásky Altek max. 25 kg/m 2 6,3 Tabulka 2: oheň ETICS Skladba systému Obsah organických látek (%) Obsah retardérů hoření Evropská třída dle EN lepicí hmota: max. 1,82 % bez retardérů hoření EPS desky třída reakce na oheň E objemová hmotnost 15 kg/m 3 základní vrstva: + konečná povrchová úprava: max. 8,9 % v množství zaručujícím evropskou třídu E podle EN bez retardérů hoření B s1, d0 Index šíření plamene pro všechny skladby viz tabulka 1 platí i s = 0 mm/min Stránka 5 z 5
