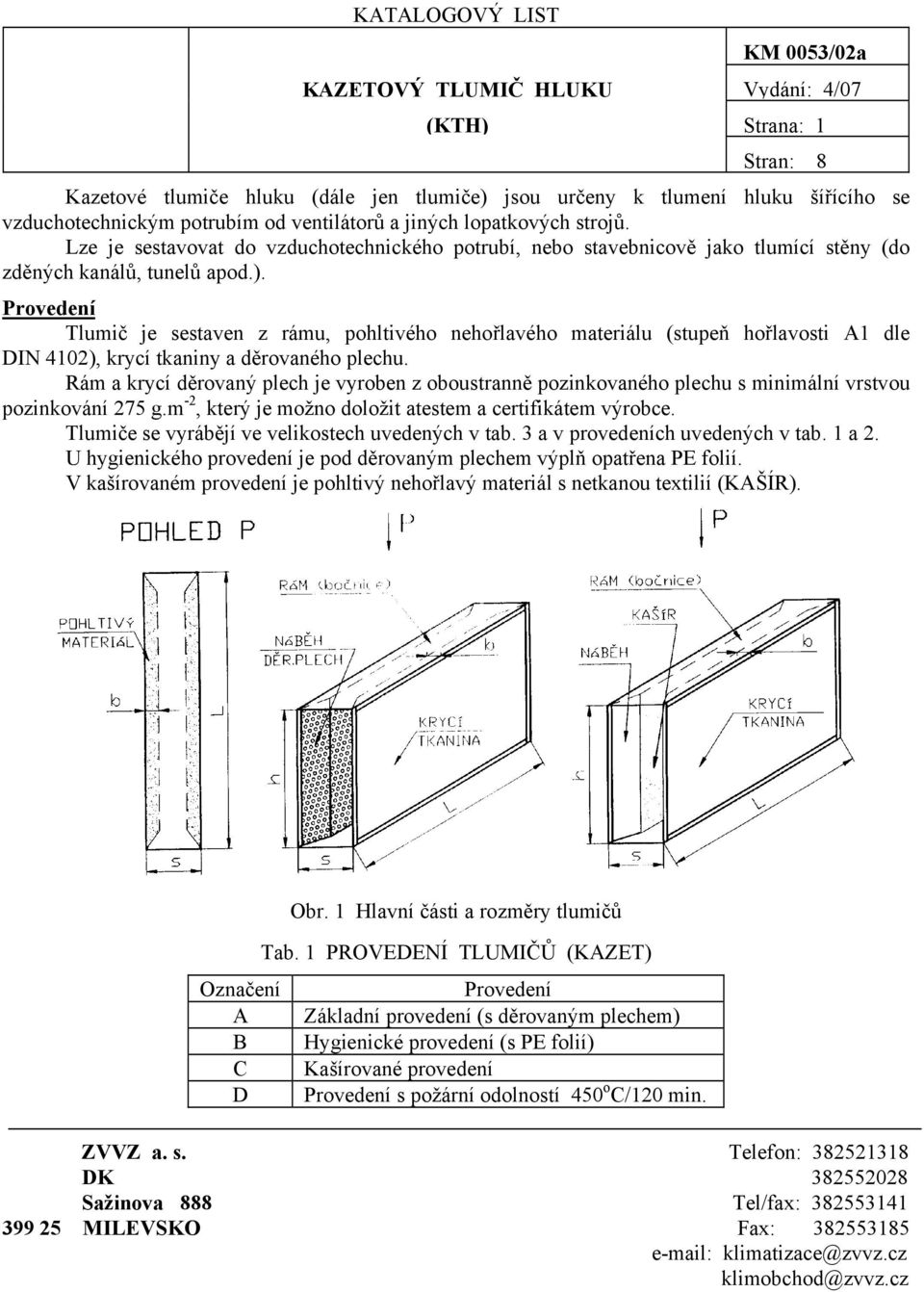

1 KATALOGOVÝ LIST KM 0053/02a KAZETOVÝ TLUMIČ HLUKU Vydání: 4/07 (KTH) Strana: 1 Stran: 8 Kazetové tlumiče hluku (dále jen tlumiče) jsou určeny k tlumení hluku šířícího se vzduchotechnickým potrubím od ventilátorů a jiných lopatkových strojů. Lze je sestavovat do vzduchotechnického potrubí, nebo stavebnicově jako tlumící stěny (do zděných kanálů, tunelů apod.). Provedení Tlumič je sestaven z rámu, pohltivého nehořlavého materiálu (stupeň hořlavosti A1 dle DIN 4102), krycí tkaniny a děrovaného plechu. Rám a krycí děrovaný plech je vyroben z oboustranně pozinkovaného plechu s minimální vrstvou pozinkování 275 g.m -2, který je možno doložit atestem a certifikátem výrobce. Tlumiče se vyrábějí ve velikostech uvedených v tab. 3 a v provedeních uvedených v tab. 1 a 2. U hygienického provedení je pod děrovaným plechem výplň opatřena PE folií. V kašírovaném provedení je pohltivý nehořlavý materiál s netkanou textilií (KAŠÍR). Označení A B C D Obr. 1 Hlavní části a rozměry tlumičů Tab. 1 PROVEDENÍ TLUMIČŮ (KAZET) Provedení Základní provedení (s děrovaným plechem) Hygienické provedení (s PE folií) Kašírované provedení Provedení s požární odolností 450 o C/120 min. ZVVZ a. s. Telefon: DK Sažinova 888 Tel/fax: MILEVSKO Fax: klimatizace@zvvz.cz klimobchod@zvvz.cz

2 Tab. 2 ZAKONČENÍ TLUMIČŮ (KAZET) Doplňková číslice Zakončení.0 Oba konce tupé - plný plech.1 Oba konce šikmé - děrovaný plech.2 Jeden konec tupý - jeden konec šikmý prov..0 prov..1 prov..2 Obr. 2 Zakončení tlumičů (kazet) Pracovní podmínky Tlumiče se používají pro potrubí s dopravou neabrazivních vzdušin do max. teploty +100 o C a max. rychlosti vzdušiny do 20 m.s -1. Označení D do max. teploty 450 o C po dobu 120 minut. Relativní vlhkost nemá přesáhnout rosný bod. Použití kazet a sestavy z jednotlivých sekcí (množství, typ a osazení kazet) určuje vždy prováděcí projekt vzduchotechnického zařízení. Zpráva o zkoušce požární odolnosti tlumiče 500 x č. Zp Poznámka: Při objednání se doporučuje uvést průřez trouby, do které budou kazety zabudovány. Spojovací materiál není součástí dodávky tlumičů. Příklad objednání a) Kazetový tlumič hluku (KTH) - standardní provedení Název Výška kazety (h) Šířka kazety (s) Délka kazety (L) Číslo podkladu Zakončení tlumiče (tab. 2) Provedení tlumiče (tab. 1) Počet kusů kazet KTH 500 x KM 0053/02a. 1 A - 1 ks b) Kazetový tlumič hluku (KTH) - zdvojený KTH 500 x KM 0053/02a. 1 A - 1 ks - ZDVOJENÝ KM 0053/02a - 2 -

3 Poznámka: Pro rychlejší montáž je možné dodat tlumiče zdvojené (ve společném rámu) t. j.: 2 x (500 x 200) = 500 x 400 nebo 2 x (500 x 250) = 500 x 500 např. Technické údaje Rozměry a hmotnosti tlumičů (kazet) jsou uvedeny v tab. 3 (hmotnosti tlumičů v provedení B jsou shodné s provedením A). Po projednání s výrobcem je možné vyrobit kazety i jiných rozměrů, délek a s jinou sílou pohltivého materiálu. Podle požadavku na snížení hluku se tlumiče (kazety) sestavují z 1 až 3 sekcí - viz obr. 3. Tab. 3 ROZMĚRY A HMOTNOSTI TLUMIČŮ (KAZET) Jmenovité rozměry Provedení Rozměry kazet Hmotnosti (kg) tlumičů kazet (mm) Provedení (mm) h s L b A C D 500 x ,81 6,17 15, x ,38 8,92 23, x ,94 11,66 31, x * ,31 11, x ,95 6,27 14, x ,52 9,02 22, x ,08 11,76 30, x * ,77 11, x ,37 6,21 15, x ,94 8,96 22, x ,51 11,71 30, x * ,89 11, x ,62 7,98 19, x ,10 11,64 28, x ,56 15,28 37, x * ,95 14, x ,32 7,64 17, x ,80 11,30 26, x ,26 15,90 35, x * ,55 14, x ,95 7,79 18, x ,45 11,47 27, x ,95 15,15 36, x * ,09 14,77 - * Zdvojené tlumiče KM 0053/02a

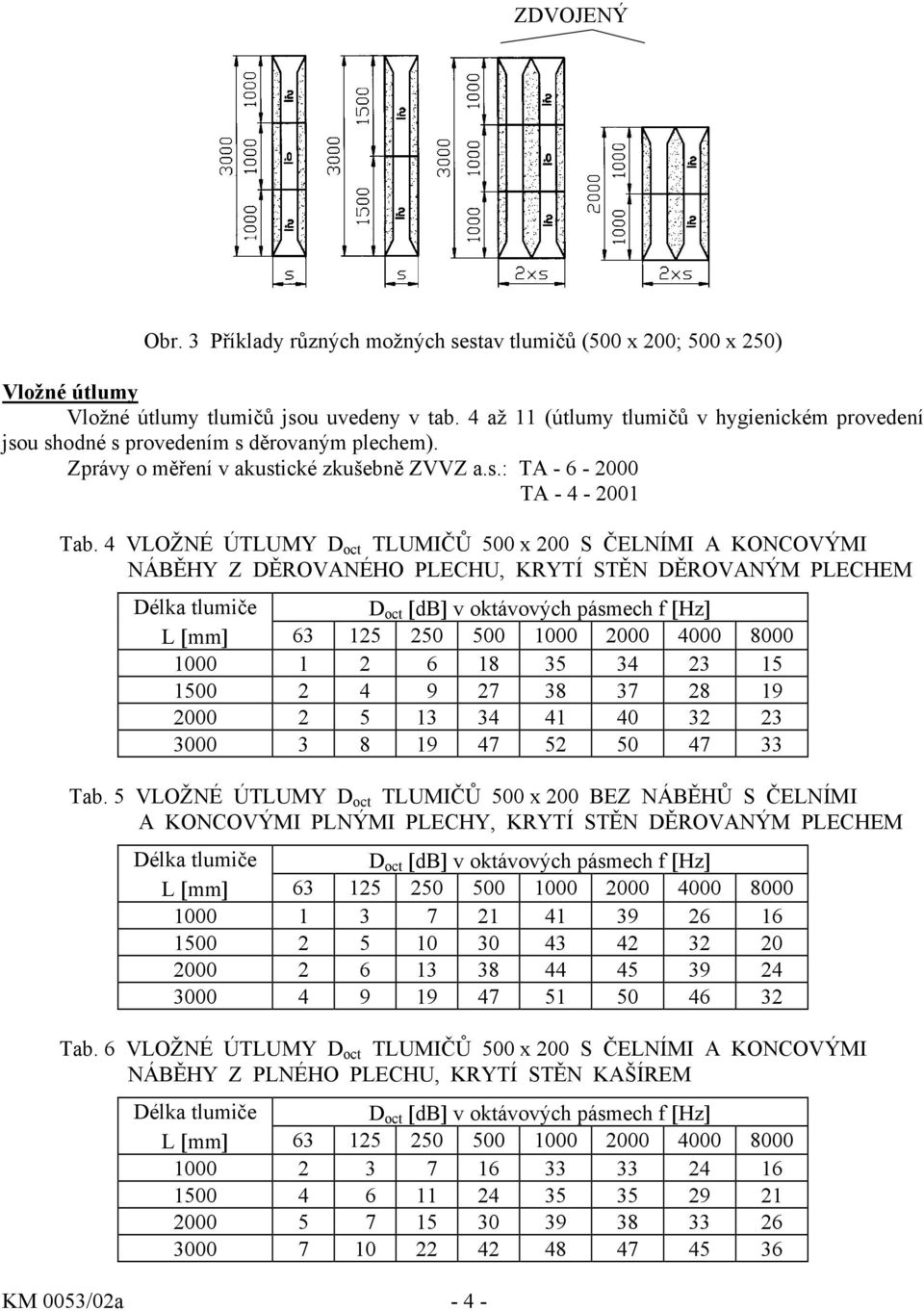

4 ZDVOJENÝ Obr. 3 Příklady různých možných sestav tlumičů (500 x 200; 500 x 250) Vložné útlumy Vložné útlumy tlumičů jsou uvedeny v tab. 4 až 11 (útlumy tlumičů v hygienickém provedení jsou shodné s provedením s děrovaným plechem). Zprávy o měření v akustické zkušebně ZVVZ a.s.: TA TA Tab. 4 VLOŽNÉ ÚTLUMY D oct TLUMIČŮ 500 x 200 S ČELNÍMI A KONCOVÝMI NÁBĚHY Z DĚROVANÉHO PLECHU, KRYTÍ STĚN DĚROVANÝM PLECHEM Tab. 5 VLOŽNÉ ÚTLUMY D oct TLUMIČŮ 500 x 200 BEZ NÁBĚHŮ S ČELNÍMI A KONCOVÝMI PLNÝMI PLECHY, KRYTÍ STĚN DĚROVANÝM PLECHEM Tab. 6 VLOŽNÉ ÚTLUMY D oct TLUMIČŮ 500 x 200 S ČELNÍMI A KONCOVÝMI NÁBĚHY Z PLNÉHO PLECHU, KRYTÍ STĚN KAŠÍREM KM 0053/02a - 4 -

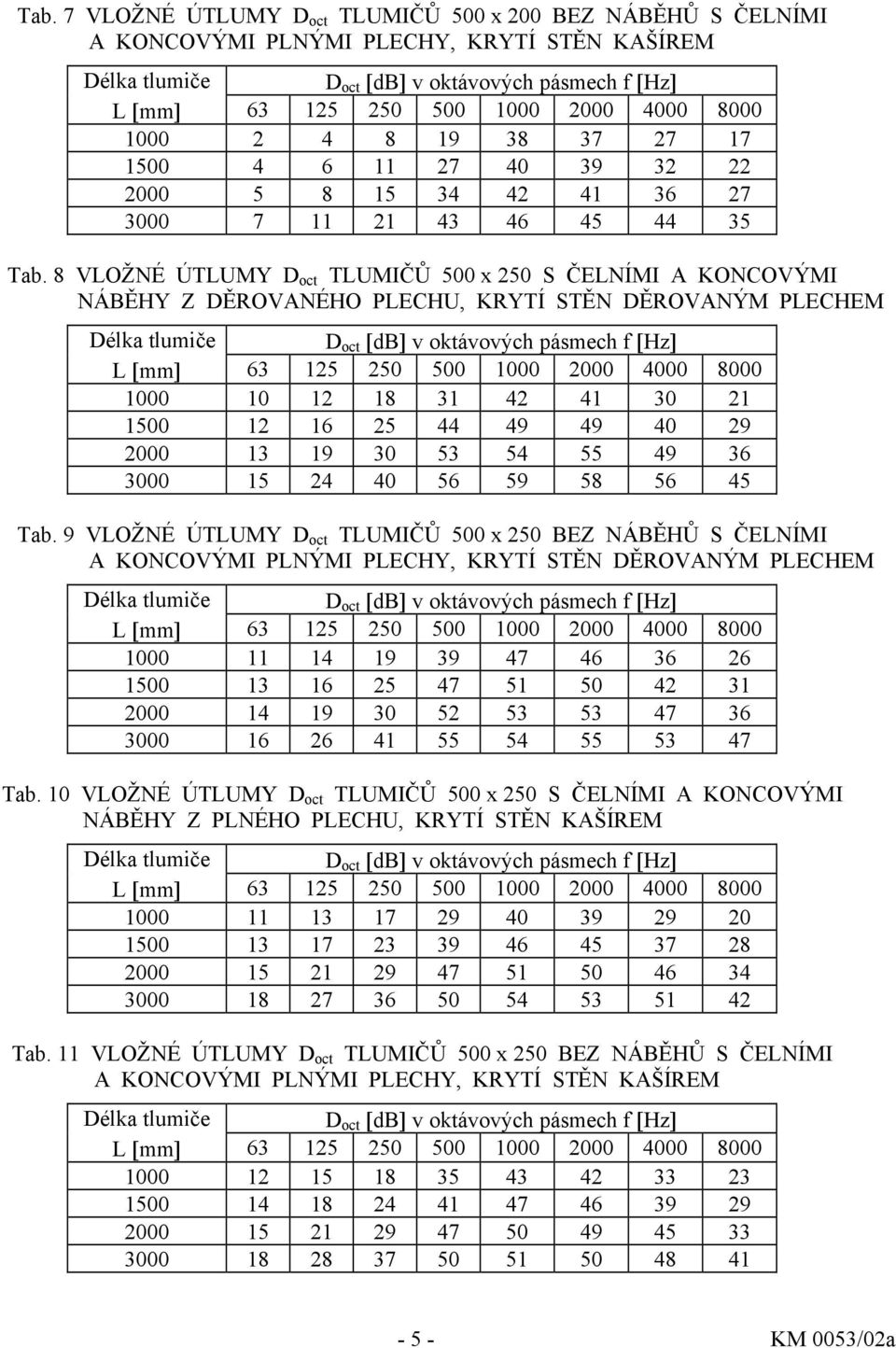

5 Tab. 7 VLOŽNÉ ÚTLUMY D oct TLUMIČŮ 500 x 200 BEZ NÁBĚHŮ S ČELNÍMI A KONCOVÝMI PLNÝMI PLECHY, KRYTÍ STĚN KAŠÍREM Tab. 8 VLOŽNÉ ÚTLUMY D oct TLUMIČŮ 500 x 250 S ČELNÍMI A KONCOVÝMI NÁBĚHY Z DĚROVANÉHO PLECHU, KRYTÍ STĚN DĚROVANÝM PLECHEM Tab. 9 VLOŽNÉ ÚTLUMY D oct TLUMIČŮ 500 x 250 BEZ NÁBĚHŮ S ČELNÍMI A KONCOVÝMI PLNÝMI PLECHY, KRYTÍ STĚN DĚROVANÝM PLECHEM Tab. 10 VLOŽNÉ ÚTLUMY D oct TLUMIČŮ 500 x 250 S ČELNÍMI A KONCOVÝMI NÁBĚHY Z PLNÉHO PLECHU, KRYTÍ STĚN KAŠÍREM Tab. 11 VLOŽNÉ ÚTLUMY D oct TLUMIČŮ 500 x 250 BEZ NÁBĚHŮ S ČELNÍMI A KONCOVÝMI PLNÝMI PLECHY, KRYTÍ STĚN KAŠÍREM KM 0053/02a

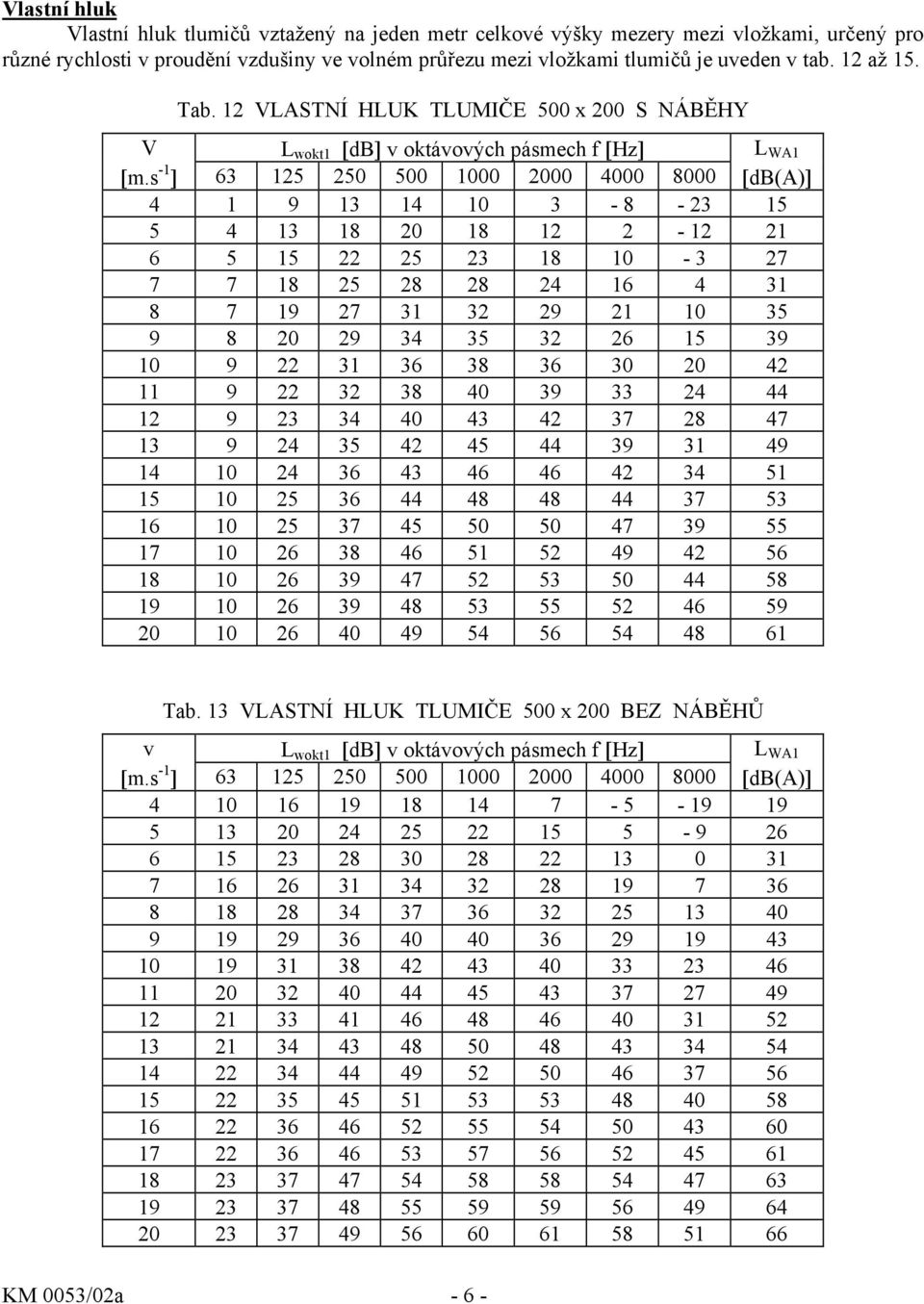

6 Vlastní hluk Vlastní hluk tlumičů vztažený na jeden metr celkové výšky mezery mezi vložkami, určený pro různé rychlosti v proudění vzdušiny ve volném průřezu mezi vložkami tlumičů je uveden v tab. 12 až 15. Tab. 12 VLASTNÍ HLUK TLUMIČE 500 x 200 S NÁBĚHY V L wokt1 [db] v oktávových pásmech f [Hz] L WA1 [m.s -1 ] [db(a)] Tab. 13 VLASTNÍ HLUK TLUMIČE 500 x 200 BEZ NÁBĚHŮ v L wokt1 [db] v oktávových pásmech f [Hz] L WA1 [m.s -1 ] [db(a)] KM 0053/02a - 6 -

7 Tab. 14 VLASTNÍ HLUK TLUMIČE 500 x 250 S NÁBĚHY v L wokt1 [db] v oktávových pásmech f [Hz] L WA1 [m.s -1 ] [db(a)] Tab. 15 VLASTNÍ HLUK TLUMIČE 500 x 250 BEZ NÁBĚHŮ v L wokt1 [db] v oktávových pásmech f [Hz] L WA1 [m.s -1 ] [db(a)] KM 0053/02a

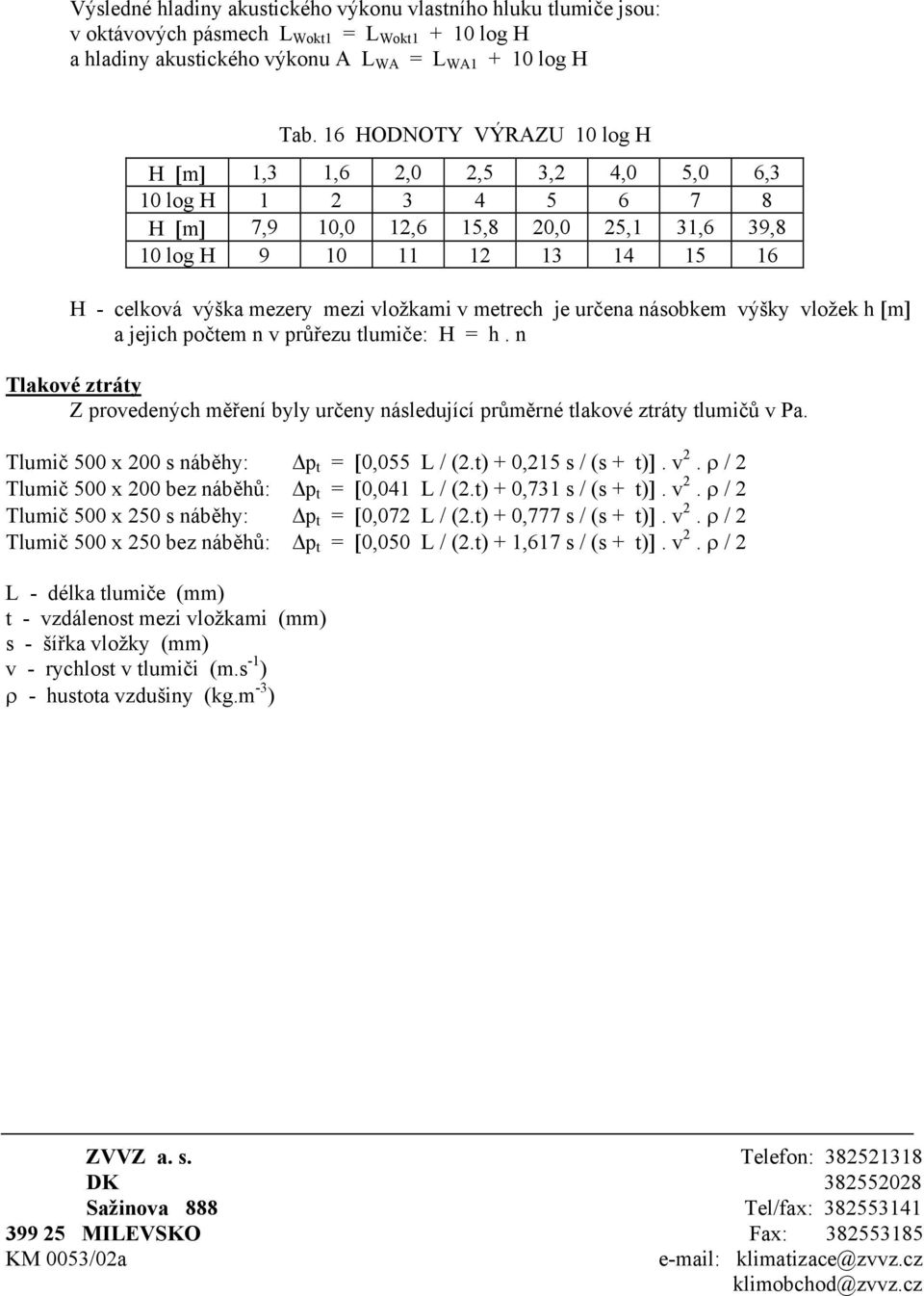

8 Výsledné hladiny akustického výkonu vlastního hluku tlumiče jsou: v oktávových pásmech L Wokt1 = L Wokt log H a hladiny akustického výkonu A L WA = L WA log H Tab. 16 HODNOTY VÝRAZU 10 log H H [m] 1,3 1,6 2,0 2,5 3,2 4,0 5,0 6,3 10 log H H [m] 7,9 10,0 12,6 15,8 20,0 25,1 31,6 39,8 10 log H H - celková výška mezery mezi vložkami v metrech je určena násobkem výšky vložek h [m] a jejich počtem n v průřezu tlumiče: H = h. n Tlakové ztráty Z provedených měření byly určeny následující průměrné tlakové ztráty tlumičů v Pa. Tlumič 500 x 200 s náběhy: p t = [0,055 L / (2.t) + 0,215 s / (s + t)]. v 2. ρ / 2 Tlumič 500 x 200 bez náběhů: p t = [0,041 L / (2.t) + 0,731 s / (s + t)]. v 2. ρ / 2 Tlumič 500 x 250 s náběhy: p t = [0,072 L / (2.t) + 0,777 s / (s + t)]. v 2. ρ / 2 Tlumič 500 x 250 bez náběhů: p t = [0,050 L / (2.t) + 1,617 s / (s + t)]. v 2. ρ / 2 L - délka tlumiče (mm) t - vzdálenost mezi vložkami (mm) s - šířka vložky (mm) v - rychlost v tlumiči (m.s -1 ) ρ - hustota vzdušiny (kg.m -3 ) ZVVZ a. s. Telefon: DK Sažinova 888 Tel/fax: MILEVSKO Fax: KM 0053/02a klimatizace@zvvz.cz klimobchod@zvvz.cz

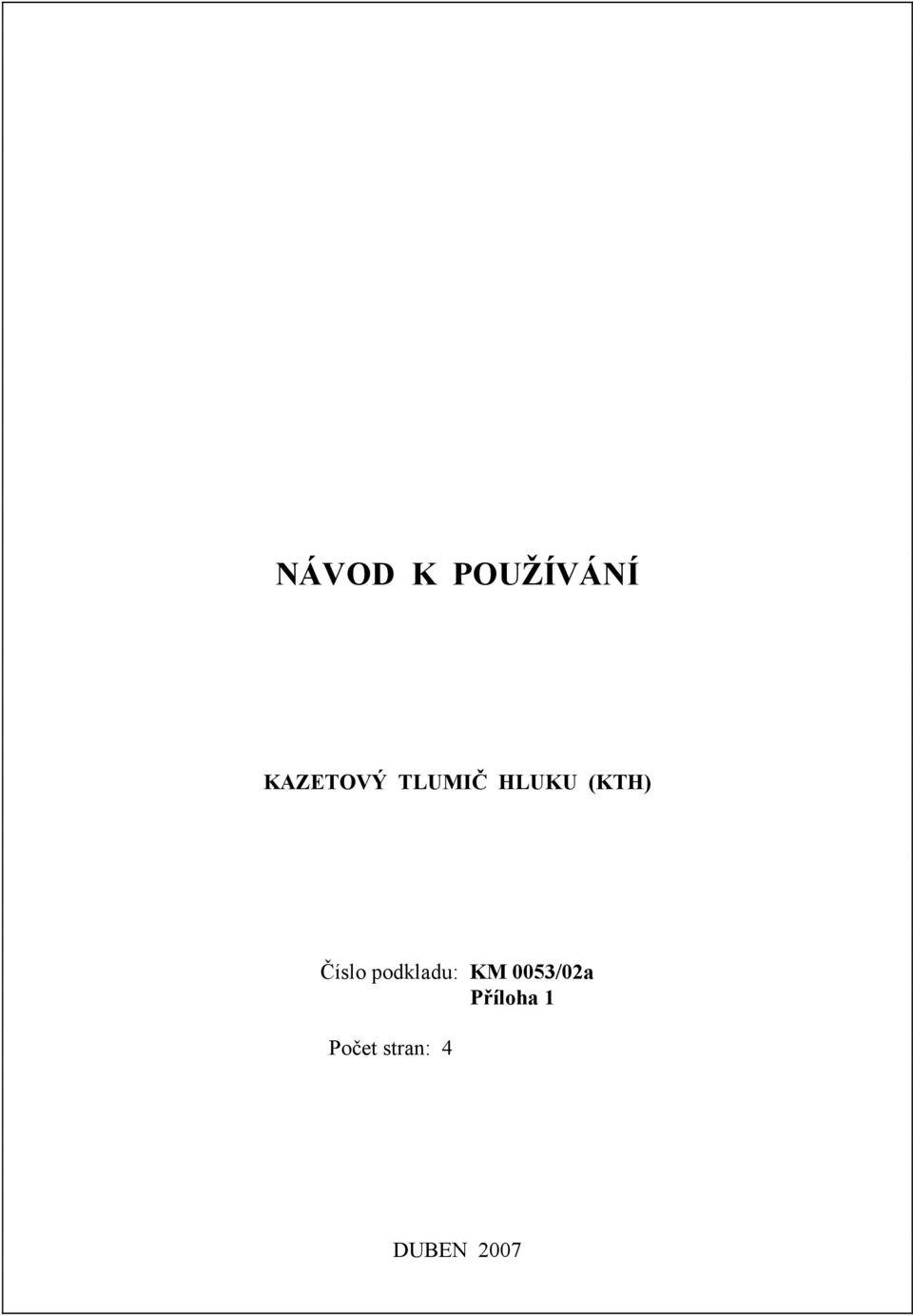

9 NÁVOD K POUŽÍVÁNÍ KAZETOVÝ TLUMIČ HLUKU (KTH) Číslo podkladu: KM 0053/02a Příloha 1 Počet stran: 4 DUBEN 2007

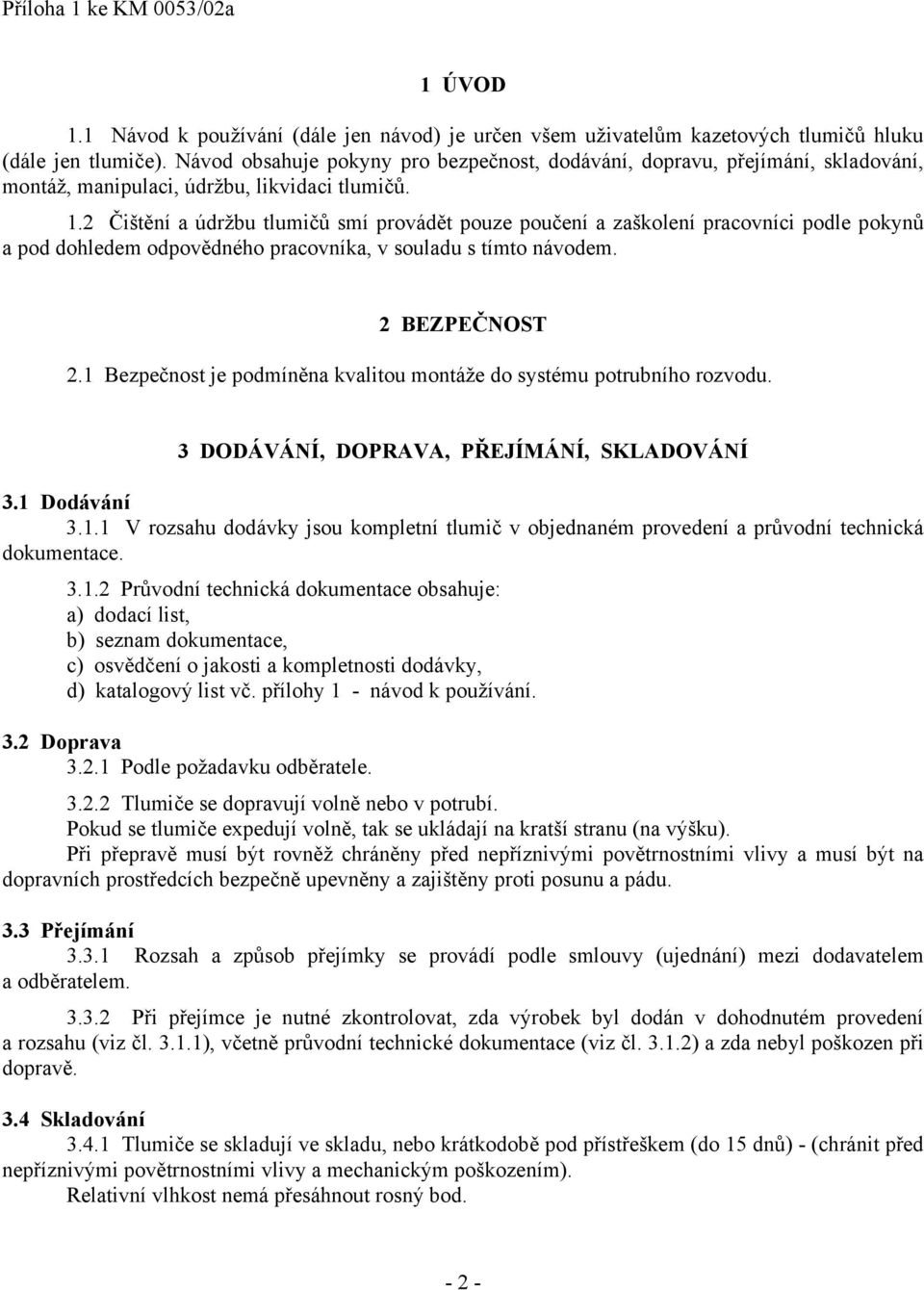

10 Příloha 1 ke KM 0053/02a 1 ÚVOD 1.1 Návod k používání (dále jen návod) je určen všem uživatelům kazetových tlumičů hluku (dále jen tlumiče). Návod obsahuje pokyny pro bezpečnost, dodávání, dopravu, přejímání, skladování, montáž, manipulaci, údržbu, likvidaci tlumičů. 1.2 Čištění a údržbu tlumičů smí provádět pouze poučení a zaškolení pracovníci podle pokynů a pod dohledem odpovědného pracovníka, v souladu s tímto návodem. 2 BEZPEČNOST 2.1 Bezpečnost je podmíněna kvalitou montáže do systému potrubního rozvodu. 3 DODÁVÁNÍ, DOPRAVA, PŘEJÍMÁNÍ, SKLADOVÁNÍ 3.1 Dodávání V rozsahu dodávky jsou kompletní tlumič v objednaném provedení a průvodní technická dokumentace Průvodní technická dokumentace obsahuje: a) dodací list, b) seznam dokumentace, c) osvědčení o jakosti a kompletnosti dodávky, d) katalogový list vč. přílohy 1 - návod k používání. 3.2 Doprava Podle požadavku odběratele Tlumiče se dopravují volně nebo v potrubí. Pokud se tlumiče expedují volně, tak se ukládají na kratší stranu (na výšku). Při přepravě musí být rovněž chráněny před nepříznivými povětrnostními vlivy a musí být na dopravních prostředcích bezpečně upevněny a zajištěny proti posunu a pádu. 3.3 Přejímání Rozsah a způsob přejímky se provádí podle smlouvy (ujednání) mezi dodavatelem a odběratelem Při přejímce je nutné zkontrolovat, zda výrobek byl dodán v dohodnutém provedení a rozsahu (viz čl ), včetně průvodní technické dokumentace (viz čl ) a zda nebyl poškozen při dopravě. 3.4 Skladování Tlumiče se skladují ve skladu, nebo krátkodobě pod přístřeškem (do 15 dnů) - (chránit před nepříznivými povětrnostními vlivy a mechanickým poškozením). Relativní vlhkost nemá přesáhnout rosný bod

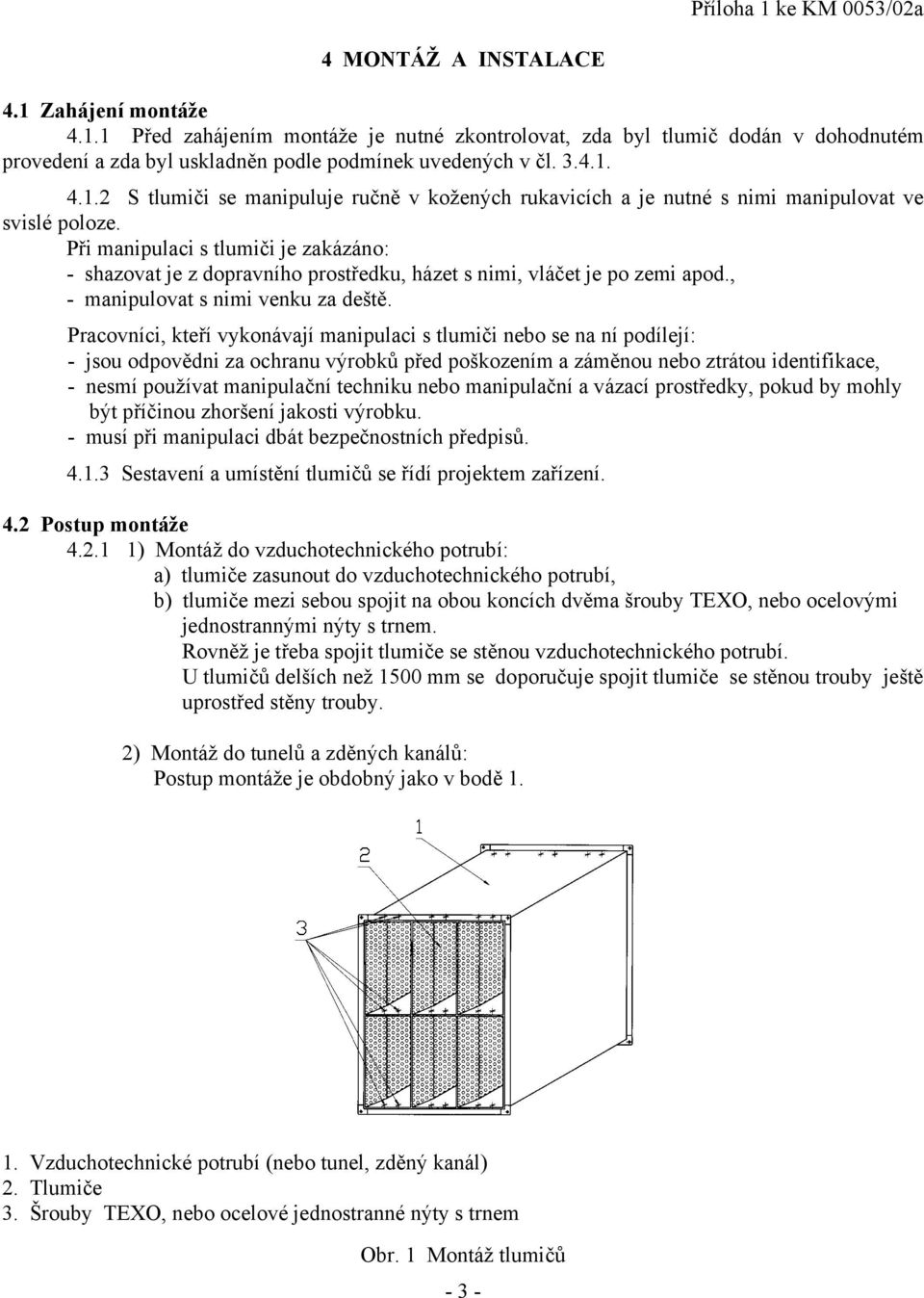

11 Příloha 1 ke KM 0053/02a 4 MONTÁŽ A INSTALACE 4.1 Zahájení montáže Před zahájením montáže je nutné zkontrolovat, zda byl tlumič dodán v dohodnutém provedení a zda byl uskladněn podle podmínek uvedených v čl S tlumiči se manipuluje ručně v kožených rukavicích a je nutné s nimi manipulovat ve svislé poloze. Při manipulaci s tlumiči je zakázáno: - shazovat je z dopravního prostředku, házet s nimi, vláčet je po zemi apod., - manipulovat s nimi venku za deště. Pracovníci, kteří vykonávají manipulaci s tlumiči nebo se na ní podílejí: - jsou odpovědni za ochranu výrobků před poškozením a záměnou nebo ztrátou identifikace, - nesmí používat manipulační techniku nebo manipulační a vázací prostředky, pokud by mohly být příčinou zhoršení jakosti výrobku. - musí při manipulaci dbát bezpečnostních předpisů Sestavení a umístění tlumičů se řídí projektem zařízení. 4.2 Postup montáže ) Montáž do vzduchotechnického potrubí: a) tlumiče zasunout do vzduchotechnického potrubí, b) tlumiče mezi sebou spojit na obou koncích dvěma šrouby TEXO, nebo ocelovými jednostrannými nýty s trnem. Rovněž je třeba spojit tlumiče se stěnou vzduchotechnického potrubí. U tlumičů delších než 1500 mm se doporučuje spojit tlumiče se stěnou trouby ještě uprostřed stěny trouby. 2) Montáž do tunelů a zděných kanálů: Postup montáže je obdobný jako v bodě Vzduchotechnické potrubí (nebo tunel, zděný kanál) 2. Tlumiče 3. Šrouby TEXO, nebo ocelové jednostranné nýty s trnem Obr. 1 Montáž tlumičů - 3 -

12 Příloha 1 ke KM 0053/02a 5 PROVOZ 5.1 Do provozu se uvádí klimatizační zařízení jako celek. 6 ÚDRŽBA A OPRAVY 6.1 V případech, kdy vzdušina obsahuje velké množství prachových částic (např. textilní průmysl), nebo kdy vlhkost vzdušiny je na rosném bodě, je nutné kontrolovat stav tlumičů a provádět jejich čištění od usazenin (jak často určuje projekt) min. však 1x za rok. 6.2 Opravy tlumičů se neprovádí. 7 LIKVIDACE 7.1 Po uplynutí životnosti tlumičů a jejich následné likvidaci je nutné postupovat podle předpisů platných v zemi jejich uživatele. 7.2 Použité materiály a jejich likvidace: - díly z pozinkovaného plechu - šrotace - výplň tlumiče (minerální plsť) - akreditovaná firma 8 ZÁRUKY 8.1 Doba záruky je dána smlouvou mezi výrobcem a odběratelem. 8.2 Jakýkoliv zásah do konstrukce tlumičů a jejich manipulování a provozování v rozporu s tímto návodem činí záruku neplatnou. Souvisící normy a předpisy DODATEK ČSN EN ISO 7235 Akustika. Laboratorní měřící postupy pro tlumiče hluku v potrubí a ( ) vzduchotechnické koncové jednotky. Vložný útlum, vlastní hluk a celková tlaková ztráta ČSN EN Plechy a pásy z hlubokotažných ocelí k tváření za studena, kontinuálně žárově ( ) pokovené. Technické dodací podmínky ČSN EN Zkoušení požární odolnosti provozních instalací. Část 1: Vzduchotechnická potrubí ( ) Zpracovatel: ZVVZ a. s. - DK - TPVK - TÚ - NOR ZVVZ a. s. - Sažinova Milevsko - 4 -
