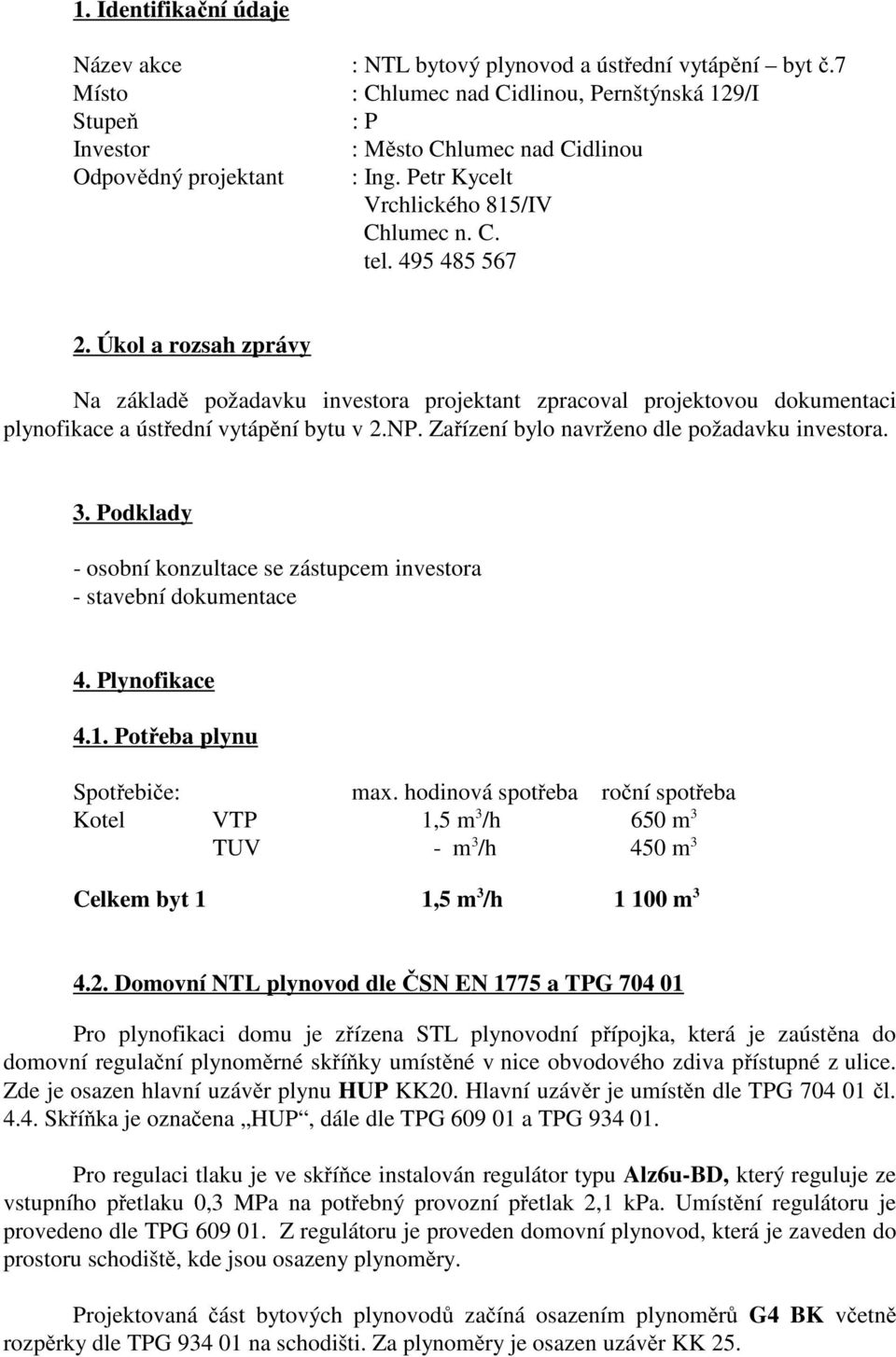

2 1. Identifikační údaje Název akce : NTL bytový plynovod a ústřední vytápění byt č.7 Místo : Chlumec nad Cidlinou, Pernštýnská 129/I Stupeň : P Investor : Město Chlumec nad Cidlinou Odpovědný projektant : Ing. Petr Kycelt Vrchlického 815/IV Chlumec n. C. tel Úkol a rozsah zprávy Na základě požadavku investora projektant zpracoval projektovou dokumentaci plynofikace a ústřední vytápění bytu v 2.NP. Zařízení bylo navrženo dle požadavku investora. 3. Podklady - osobní konzultace se zástupcem investora - stavební dokumentace 4. Plynofikace 4.1. Potřeba plynu Spotřebiče: max. hodinová spotřeba roční spotřeba Kotel VTP 1,5 m 3 /h 650 m 3 TUV - m 3 /h 450 m 3 Celkem byt 1 1,5 m 3 /h m Domovní NTL plynovod dle ČSN EN 1775 a TPG Pro plynofikaci domu je zřízena STL plynovodní přípojka, která je zaústěna do domovní regulační plynoměrné skříňky umístěné v nice obvodového zdiva přístupné z ulice. Zde je osazen hlavní uzávěr plynu HUP KK20. Hlavní uzávěr je umístěn dle TPG čl Skříňka je označena HUP, dále dle TPG a TPG Pro regulaci tlaku je ve skříňce instalován regulátor typu Alz6u-BD, který reguluje ze vstupního přetlaku 0,3 MPa na potřebný provozní přetlak 2,1 kpa. Umístění regulátoru je provedeno dle TPG Z regulátoru je proveden domovní plynovod, která je zaveden do prostoru schodiště, kde jsou osazeny plynoměry. Projektovaná část bytových plynovodů začíná osazením plynoměrů G4 BK včetně rozpěrky dle TPG na schodišti. Za plynoměry je osazen uzávěr KK 25.

Úkol a rozsah zprávy Na základě požadavku investora projektant zpracoval projektovou dokumentaci plynofikace a ústřední vytápění bytu v 2.NP. Zařízení bylo navrženo dle požadavku investora. 3.

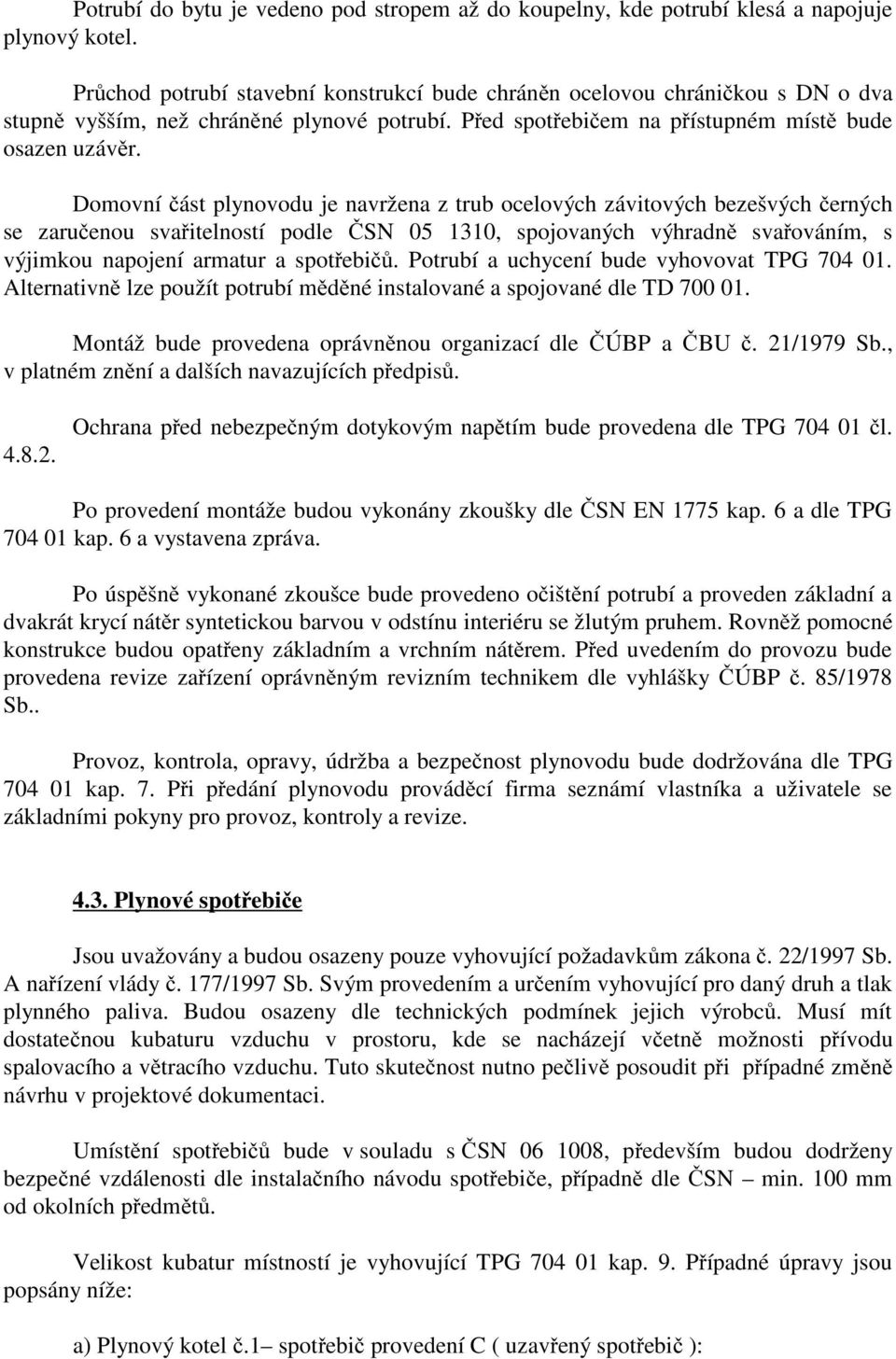

3 Potrubí do bytu je vedeno pod stropem až do koupelny, kde potrubí klesá a napojuje plynový kotel. Průchod potrubí stavební konstrukcí bude chráněn ocelovou chráničkou s DN o dva stupně vyšším, než chráněné plynové potrubí. Před spotřebičem na přístupném místě bude osazen uzávěr. Domovní část plynovodu je navržena z trub ocelových závitových bezešvých černých se zaručenou svařitelností podle ČSN , spojovaných výhradně svařováním, s výjimkou napojení armatur a spotřebičů. Potrubí a uchycení bude vyhovovat TPG Alternativně lze použít potrubí měděné instalované a spojované dle TD Montáž bude provedena oprávněnou organizací dle ČÚBP a ČBU č. 21/1979 Sb., v platném znění a dalších navazujících předpisů Ochrana před nebezpečným dotykovým napětím bude provedena dle TPG čl. Po provedení montáže budou vykonány zkoušky dle ČSN EN 1775 kap. 6 a dle TPG kap. 6 a vystavena zpráva. Po úspěšně vykonané zkoušce bude provedeno očištění potrubí a proveden základní a dvakrát krycí nátěr syntetickou barvou v odstínu interiéru se žlutým pruhem. Rovněž pomocné konstrukce budou opatřeny základním a vrchním nátěrem. Před uvedením do provozu bude provedena revize zařízení oprávněným revizním technikem dle vyhlášky ČÚBP č. 85/1978 Sb.. Provoz, kontrola, opravy, údržba a bezpečnost plynovodu bude dodržována dle TPG kap. 7. Při předání plynovodu prováděcí firma seznámí vlastníka a uživatele se základními pokyny pro provoz, kontroly a revize Plynové spotřebiče Jsou uvažovány a budou osazeny pouze vyhovující požadavkům zákona č. 22/1997 Sb. A nařízení vlády č. 177/1997 Sb. Svým provedením a určením vyhovující pro daný druh a tlak plynného paliva. Budou osazeny dle technických podmínek jejich výrobců. Musí mít dostatečnou kubaturu vzduchu v prostoru, kde se nacházejí včetně možnosti přívodu spalovacího a větracího vzduchu. Tuto skutečnost nutno pečlivě posoudit při případné změně návrhu v projektové dokumentaci. Umístění spotřebičů bude v souladu s ČSN , především budou dodrženy bezpečné vzdálenosti dle instalačního návodu spotřebiče, případně dle ČSN min. 100 mm od okolních předmětů. Velikost kubatur místností je vyhovující TPG kap. 9. Případné úpravy jsou popsány níže: a) Plynový kotel č.1 spotřebič provedení C ( uzavřený spotřebič ):

Domovní část plynovodu je navržena z trub ocelových závitových bezešvých černých se zaručenou svařitelností podle ČSN 05 1310, spojovaných výhradně svařováním, s výjimkou napojení armatur a

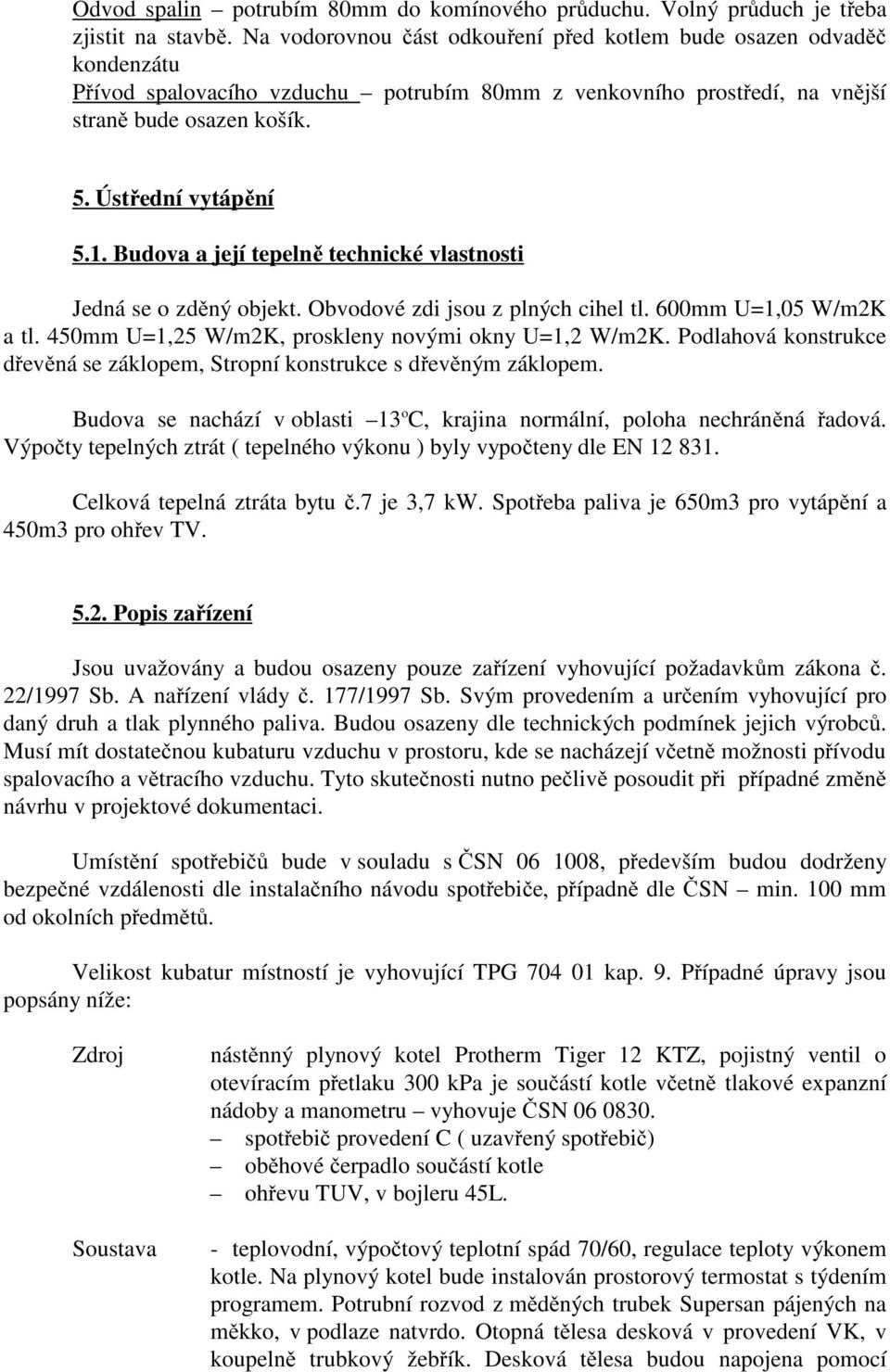

4 Odvod spalin potrubím 80mm do komínového průduchu. Volný průduch je třeba zjistit na stavbě. Na vodorovnou část odkouření před kotlem bude osazen odvaděč kondenzátu Přívod spalovacího vzduchu potrubím 80mm z venkovního prostředí, na vnější straně bude osazen košík. 5. Ústřední vytápění 5.1. Budova a její tepelně technické vlastnosti Jedná se o zděný objekt. Obvodové zdi jsou z plných cihel tl. 600mm U=1,05 W/m2K a tl. 450mm U=1,25 W/m2K, proskleny novými okny U=1,2 W/m2K. Podlahová konstrukce dřevěná se záklopem, Stropní konstrukce s dřevěným záklopem. Budova se nachází v oblasti 13 o C, krajina normální, poloha nechráněná řadová. Výpočty tepelných ztrát ( tepelného výkonu ) byly vypočteny dle EN Celková tepelná ztráta bytu č.7 je 3,7 kw. Spotřeba paliva je 650m3 pro vytápění a 450m3 pro ohřev TV Popis zařízení Jsou uvažovány a budou osazeny pouze zařízení vyhovující požadavkům zákona č. 22/1997 Sb. A nařízení vlády č. 177/1997 Sb. Svým provedením a určením vyhovující pro daný druh a tlak plynného paliva. Budou osazeny dle technických podmínek jejich výrobců. Musí mít dostatečnou kubaturu vzduchu v prostoru, kde se nacházejí včetně možnosti přívodu spalovacího a větracího vzduchu. Tyto skutečnosti nutno pečlivě posoudit při případné změně návrhu v projektové dokumentaci. Umístění spotřebičů bude v souladu s ČSN , především budou dodrženy bezpečné vzdálenosti dle instalačního návodu spotřebiče, případně dle ČSN min. 100 mm od okolních předmětů. Velikost kubatur místností je vyhovující TPG kap. 9. Případné úpravy jsou popsány níže: Zdroj Soustava nástěnný plynový kotel Protherm Tiger 12 KTZ, pojistný ventil o otevíracím přetlaku 300 kpa je součástí kotle včetně tlakové expanzní nádoby a manometru vyhovuje ČSN spotřebič provedení C ( uzavřený spotřebič) oběhové čerpadlo součástí kotle ohřevu TUV, v bojleru 45L. - teplovodní, výpočtový teplotní spád 70/60, regulace teploty výkonem kotle. Na plynový kotel bude instalován prostorový termostat s týdením programem. Potrubní rozvod z měděných trubek Supersan pájených na měkko, v podlaze natvrdo. Otopná tělesa desková v provedení VK, v koupelně trubkový žebřík. Desková tělesa budou napojena pomocí

Budova a její tepelně technické vlastnosti Jedná se o zděný objekt. Obvodové zdi jsou z plných cihel tl. 600mm U=1,05 W/m2K a tl. 450mm U=1,25 W/m2K, proskleny novými okny U=1,2 W/m2K.

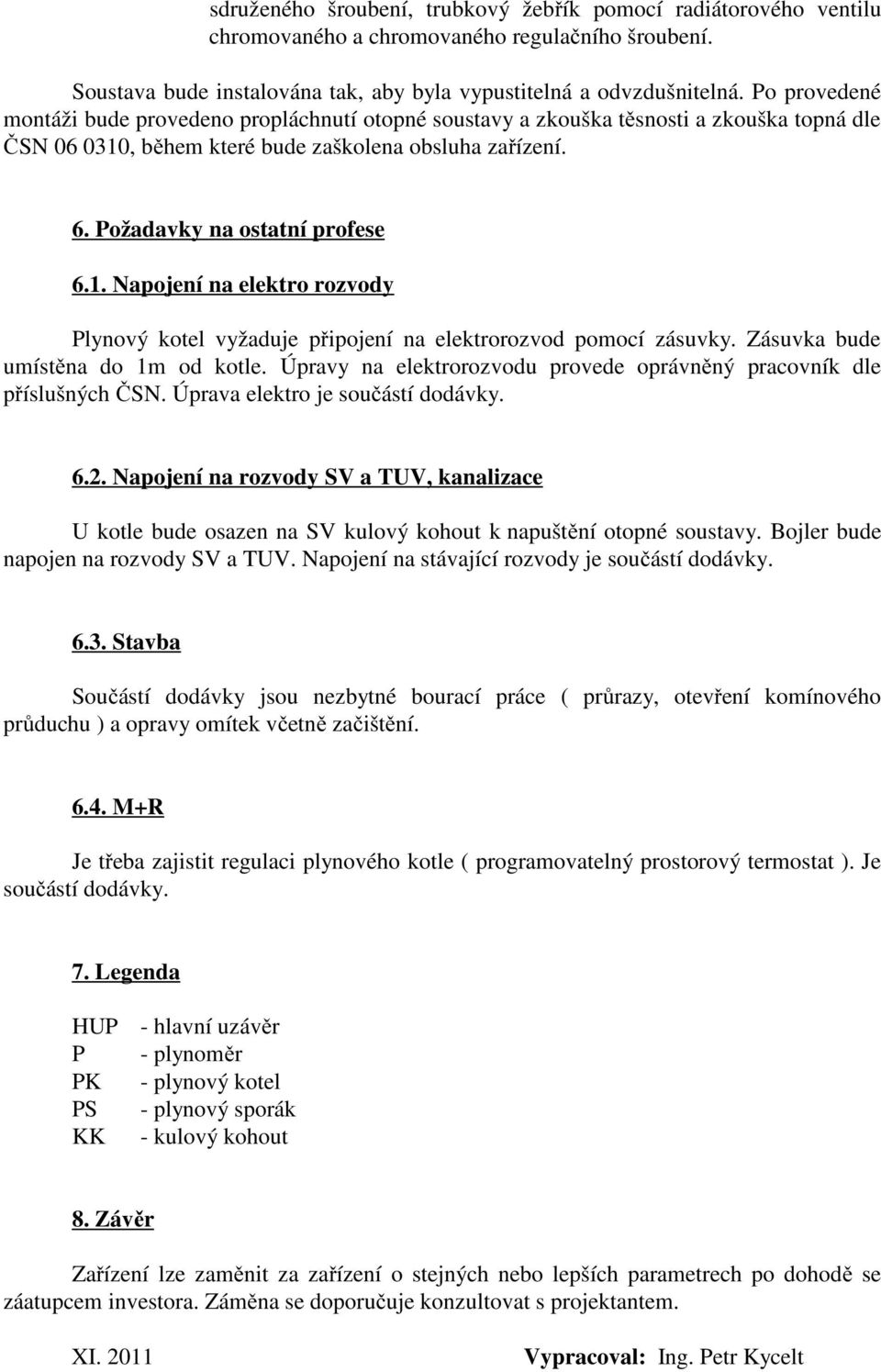

5 sdruženého šroubení, trubkový žebřík pomocí radiátorového ventilu chromovaného a chromovaného regulačního šroubení. Soustava bude instalována tak, aby byla vypustitelná a odvzdušnitelná. Po provedené montáži bude provedeno propláchnutí otopné soustavy a zkouška těsnosti a zkouška topná dle ČSN , během které bude zaškolena obsluha zařízení. 6. Požadavky na ostatní profese 6.1. Napojení na elektro rozvody Plynový kotel vyžaduje připojení na elektrorozvod pomocí zásuvky. Zásuvka bude umístěna do 1m od kotle. Úpravy na elektrorozvodu provede oprávněný pracovník dle příslušných ČSN. Úprava elektro je součástí dodávky Napojení na rozvody SV a TUV, kanalizace U kotle bude osazen na SV kulový kohout k napuštění otopné soustavy. Bojler bude napojen na rozvody SV a TUV. Napojení na stávající rozvody je součástí dodávky Stavba Součástí dodávky jsou nezbytné bourací práce ( průrazy, otevření komínového průduchu ) a opravy omítek včetně začištění M+R Je třeba zajistit regulaci plynového kotle ( programovatelný prostorový termostat ). Je součástí dodávky. 7. Legenda HUP P PK PS KK - hlavní uzávěr - plynoměr - plynový kotel - plynový sporák - kulový kohout 8. Závěr Zařízení lze zaměnit za zařízení o stejných nebo lepších parametrech po dohodě se záatupcem investora. Záměna se doporučuje konzultovat s projektantem. XI Vypracoval: Ing. Petr Kycelt

, během které bude zaškolena obsluha zařízení. 6. Požadavky na ostatní profese 6.1. Napojení na elektro rozvody Plynový kotel vyžaduje připojení na elektrorozvod pomocí zásuvky.
