2 1. Úvod Předmětem projektové dokumentace stavby, části D.1.4.f je vybudování nového přívodu plynu pro kotelnu III. kategorie pro vytápění a ohřev teplé vody v objektu bytových domů v ul. V Závětří 385/8 a 1281/10, Praha 7, Holešovice. Společná kotelna a projektovaný domovní plynovod se nachází v domu č. 385/8. Pro objekt je v současnosti provedena stávající nízkotlaká plynovodní přípojka zakončená hlavním uzávěrem plynu kulovým kohoutem DN 80 v zemním provedení v chodníku cca 1,0 m od stavební čáry. Pro objekt bude vybudován nový domovní plynovod začínající napojením na stávající hlavní uzávěr plynu a zakončený napojením osazených plynových kotlů. Domovní plynovod bude vybudován dle ČSN EN 1775 a TPG Místnost pro umístění kotlů je kotelnou III. kategorie ve smyslu ČSN a vyhl. č. 91/1993 Sb (dále jen kotelna). 2. Legislativní požadavky Dokumentace byla zpracována v souladu s uvedenou legislativou. Při montážních pracích a provozu plynového zařízení je nutno postupovat v souladu s níže uvedenými právními a technickými přepisy a ostatní platnou legislativou. 183/2006 Sb. - Zákon ze dne 14. března 2006 o územním plánování a stavebním řádu (stavební zákon) v platném znění 262/2006 Sb. Zákon ze dne 21. dubna 2006, zákoník práce v platném znění 361/2007 Sb. nařízení vlády ze dne 12. prosince 2007,kterým se stanoví podmínky ochrany zdraví při práci 458/2000 Sb. - Zákon o podmínkách podnikání a o výkonu státní správy v energetických odvětvích a o změně některých zákonů (energetický zákon) v platném znění 258/2000 Sb. - zákon ze dne 14. července 2000 o ochraně veřejného zdraví a o změně některých souvisejících zákonů v platném znění 174_1968 Sb - Zákon o státním odborném dozoru nad bezpečností práce 91/1993 vyhláška Českého úřadu bezpečnosti práce ze dne 12. února 1993 k zajištění bezpečnosti práce v nízkotlakých kotelnách 85/1978 Sb. vyhláška Českého úřadu bezpečnosti práce v platném znění ze dne 26. června 1978 o kontrolách, revizích a zkouškách plynových zařízení změna: 352/2000 ze dne 23. srpna 2000, kterým se mění některé vyhlášky ministerstev a jiných správních úřadů 21/1979 Sb. vyhláška Českého úřadu bezpečnosti práce a Českého báňského úřadu ze dne 22. ledna 1979 Nařízení vlády č. 591/2006Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích v platném znění ČSN EN ( ) Svařování. Zkoušky svářečů. Tavné svařování. Část 1: Oceli ČSN EN 437( ) Zkušební plyny. Zkušební přetlaky. Kategorie spotřebičů ČSN Ventily s elektrickým ovládáním pro plynná paliva. Technické požadavky. Zkoušení

a 1281/10, Praha 7, Holešovice. Společná kotelna a projektovaný domovní plynovod se nachází v domu č. 385/8.

3 ČSN EN 1775 ( ) Zásobování plynem - Plynovody v budovách - Nejvyšší provozní tlak 5 bar - provozní požadavky ČSN Kotelny se zařízeními na plynná paliva ČSN Komíny a kouřovody - Navrhování, provádění a připojování spotřebičů paliv ČSN Plynová zařízení. Zásady provozu TPG Systém rozdělení spotřebičů na plynná paliva TPG Základní požadavky na bezpečnost provozu plynárenských zařízení TPG Kontrola těsnosti a činnosti spojené s problematikou úniku plynu na plynovodech a plynovodních přípojkách TPG Plynoměry. Umísťování, připojování a provoz TPG Větrání prostorů se spotřebiči na plynná paliva s celkovým výkonem větším než 100 kw TPG Pěnotvorné prostředky k vyhledávání úniku plynu 3. Charakter odběru zemního plynu Jako nové zdroje tepla budou osazeny čtyři plynové kondenzační kotle BUDERUS Logamax plus GB s modulací výkonu v rozmezí kw, s elektronickým zapalováním a s extrémně nízkými emisemi škodlivin, které jsou pod hodnotami ekologické značky Modrý anděl. Kotle jsou emisní třídy 5 dle tab. č.14 normy ČSN EN 297/A5. Celkový výkon kotelny bude kw. Palivo zemní plyn H - 33,5 MJ/m 3 normový stupeň využití až 110,5 % hod.max. 4 x m 3 /hod = m 3 /hod Roční spotřeba: m 3 /rok tj GJ = kwh 4. Domovní plynovod pro kotelnu 4.1. Navržené řešení Stávající nízkotlaká plynovodní přípojka DN 80 zůstane zachována beze změn. Rovněž beze změn zůstane zachován stávající hlavní uzávěr plynu kulový kohout DN 80 v zemním provedení. Na hlavní uzávěr bude napojen nově budovaný domovní plynovod DN 80 v zemi, který bude zaveden prostupem obvodovou zdí do schodišťového prostoru v 1. PP. Za prostupem bude dále pokračovat vnitřní domovní plynovod (dále jen plynovod) DN 80 vzhůru pod úroveň žeber stropu a podél zdi bude veden ke sklepní chodbě. Zde bude zaveden prostupem příčkou do prostoru sklepa, kde bude zredukován na DN 50, osazen dvěma závitovými koleny a kulovým kohoutem DN 50 pro připojení membránového plynoměru G 25. Odchod od plynoměru bude osazen kulovým kohoutem DN 50 třemi závitovými koleny pro uzpůsobení rozteči plynoměru. Bude osazena redukce DN 50/80 a plynovod DN 80 bude sveden dolů cca 0,3 m nad podlahu a prostupem příčkou bude zaveden do chodby, kde bude osazen kulový mezipřírubový kohout, nebo klapka jako hlavní uzávěr kotelny a dále havarijní ventil BAP DN 80-NT-B-PN 16-SOLO-P. Plynovod bude dále pokračovat prostupem zdí do kotelny, kde budou pod jednotlivými kotli vysazeny odbočky DN 40 s kulovým kohoutem DN 40 pro napojení jednotlivých kotlů. Na konci přívodního potrubí bude osazen

Zásady provozu TPG 800 00 Systém rozdělení spotřebičů na plynná paliva TPG 905 01 Základní požadavky na bezpečnost provozu plynárenských zařízení TPG 913 01 Kontrola těsnosti a činnosti spojené s

4 ukazovací manometr, vzorkovací kohout DN 15 s hadicovým kohoutem DN 15 a odvzdušňovací potrubí DN 20 s kulovým kohoutem DN 20. Nad kohoutem bude na odvzdušňovací potrubí napojeno odvzdušnění od havarijního ventilu a potrubí bude prostupem zdí a po vnější fasádě bude v souběhu s okapovým svodem vyvedeno vzhůru nad střechu (min. 1,0 m), kde bude zakončeno obloukem 180º proti vnikání deště Materiál a provedení plynovodu Rozvody plynu budou provedeny v souladu s EN 1775, TPG , TPG a ČSN Vnitřní plynovod bude proveden z trub ocelových černých bezešvých, spojovaných svařováním, j.m dle ČSN Nátěry potrubí Po odzkoušení plynoinstalace a úspěšné tlakové zkoušce bude potrubí plynoinstalace opatřeno základním a 2x syntetickým nátěrem s 1x ováním, rozlišovací barva žluť chromová střední (6200). Při používání hořlavých látek musí být splněny požadavky zákona o požární ochraně a předpisů souvisejících např. ukládání ředidel, nátěrových hmot a jiných hořlavých látek musí být mimo dosah prováděných prací s otevřeným ohněm (svařování, pálení, nahřívání apod.). Při činnostech, u nichž hrozí nebezpečí vzniku požáru, nese odpovědnost firma, která tuto činnost provádí Zkoušení plynovodu Plynovod je nutno před vpuštěním plynu podrobit zkouškám v souladu s částí 6 Zkoušení ČSN EN Uvedení do provozu bude provedeno v souladu s částí 7 Uvádění do provozu ČSN EN Provoz a údržba budou prováděny v souladu s částí 8 Provoz a údržba ČSN EN 1775, ČSN a 85/1978 Sb. vyhláška Českého úřadu bezpečnosti práce v platném znění ze dne 26. června 1978 o kontrolách, revizích a zkouškách plynových zařízení Bezpečnost práce, předání a převzetí Veškeré montážní práce musí provádět oprávněná osoba nebo organizace. Při provádění prací nutno dodržet platné předpisy pro svařování, montáž a provoz plynovodu a ostatní přepisy, platné pro bezpečnost práce ve stavebnictví. Oprávněná organizace, která provedla montáž plynového zařízení je povinna prokazatelně seznámit vlastníka (provozovatele OPZ) a uživatele se základními pokyny pro provoz, kontroly a revize.vlastník (resp. provozovatel) a uživatel připojeného OPZ je povinen udržovat OPZ ve stavu, který odpovídá příslušným technickým normám a právním předpisům na úseku bezpečnosti. Odběrné plynové zařízení podléhá státnímu odbornému dozoru nad bezpečnostní práce. Dle ČSN je nutno provádět kontroly plynového zařízení nejméně jedenkrát za rok, revize pak nejméně jedenkrát za tři roky. Montáž a provoz OPZ bude v souladu s vyhl. 85/1978 Sb. Českého úřadu bezpečnosti práce v platném znění ze dne 26. června 1978 o kontrolách, revizích a zkouškách plynových zařízení v platném znění. Dodavatel zařízení zajistí dodání revizní knihy zařízení a podklady pro vypracování místního provozního řádu dle vyhlášky č. 91/1993 Sb. na náklady provozovatele.

(min. 1,0 m), kde bude zakončeno obloukem 180º proti vnikání deště. 4.2. Materiál a provedení plynovodu Rozvody plynu budou provedeny v souladu s EN 1775, TPG 800 03, TPG 704 01 a ČSN 07 0703.

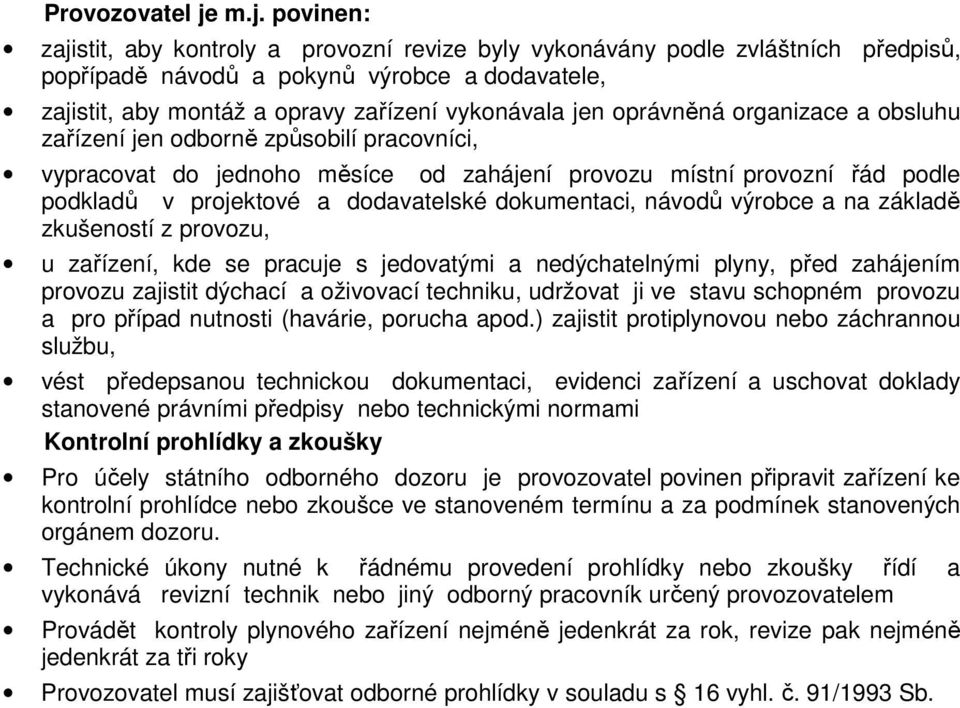

5 Provozovatel je m.j. povinen: zajistit, aby kontroly a provozní revize byly vykonávány podle zvláštních předpisů, popřípadě návodů a pokynů výrobce a dodavatele, zajistit, aby montáž a opravy zařízení vykonávala jen oprávněná organizace a obsluhu zařízení jen odborně způsobilí pracovníci, vypracovat do jednoho měsíce od zahájení provozu místní provozní řád podle podkladů v projektové a dodavatelské dokumentaci, návodů výrobce a na základě zkušeností z provozu, u zařízení, kde se pracuje s jedovatými a nedýchatelnými plyny, před zahájením provozu zajistit dýchací a oživovací techniku, udržovat ji ve stavu schopném provozu a pro případ nutnosti (havárie, porucha apod.) zajistit protiplynovou nebo záchrannou službu, vést předepsanou technickou dokumentaci, evidenci zařízení a uschovat doklady stanovené právními předpisy nebo technickými normami Kontrolní prohlídky a zkoušky Pro účely státního odborného dozoru je provozovatel povinen připravit zařízení ke kontrolní prohlídce nebo zkoušce ve stanoveném termínu a za podmínek stanovených orgánem dozoru. Technické úkony nutné k řádnému provedení prohlídky nebo zkoušky řídí a vykonává revizní technik nebo jiný odborný pracovník určený provozovatelem Provádět kontroly plynového zařízení nejméně jedenkrát za rok, revize pak nejméně jedenkrát za tři roky Provozovatel musí zajišťovat odborné prohlídky v souladu s 16 vyhl. č. 91/1993 Sb.

oprávněná organizace a obsluhu zařízení jen odborně způsobilí pracovníci, vypracovat do jednoho měsíce od zahájení provozu místní provozní řád podle podkladů v projektové a dodavatelské dokumentaci,
