1 Motorola VC6096 stručný návod k použití

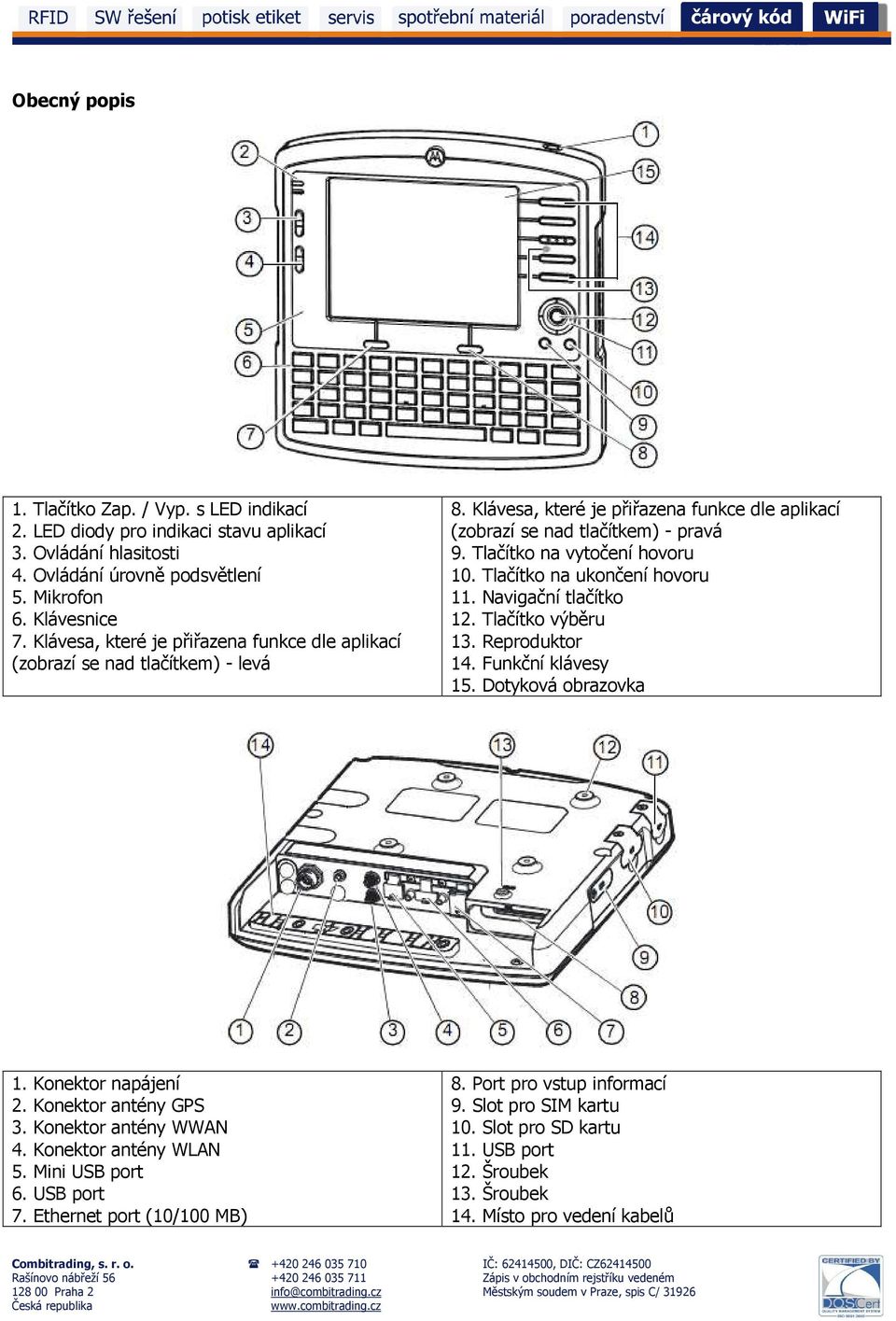

2 Obecný popis 1. Tlačítko Zap. / Vyp. s LED indikací 2. LED diody pro indikaci stavu aplikací 3. Ovládání hlasitosti 4. Ovládání úrovně podsvětlení 5. Mikrofon 6. Klávesnice 7. Klávesa, které je přiřazena funkce dle aplikací (zobrazí se nad tlačítkem) - levá 8. Klávesa, které je přiřazena funkce dle aplikací (zobrazí se nad tlačítkem) - pravá 9. Tlačítko na vytočení hovoru 10. Tlačítko na ukončení hovoru 11. Navigační tlačítko 12. Tlačítko výběru 13. Reproduktor 14. Funkční klávesy 15. Dotyková obrazovka 1. Konektor napájení 2. Konektor antény GPS 3. Konektor antény WWAN 4. Konektor antény WLAN 5. Mini USB port 6. USB port 7. Ethernet port (10/100 MB) 8. Port pro vstup informací 9. Slot pro SIM kartu 10. Slot pro SD kartu 11. USB port 12. Šroubek 13. Šroubek 14. Místo pro vedení kabelů

Tlačítko na vytočení hovoru 10. Tlačítko na ukončení hovoru 11. Navigační tlačítko 12. Tlačítko výběru 13. Reproduktor 14. Funkční klávesy 15. Dotyková obrazovka 1. Konektor napájení 2.

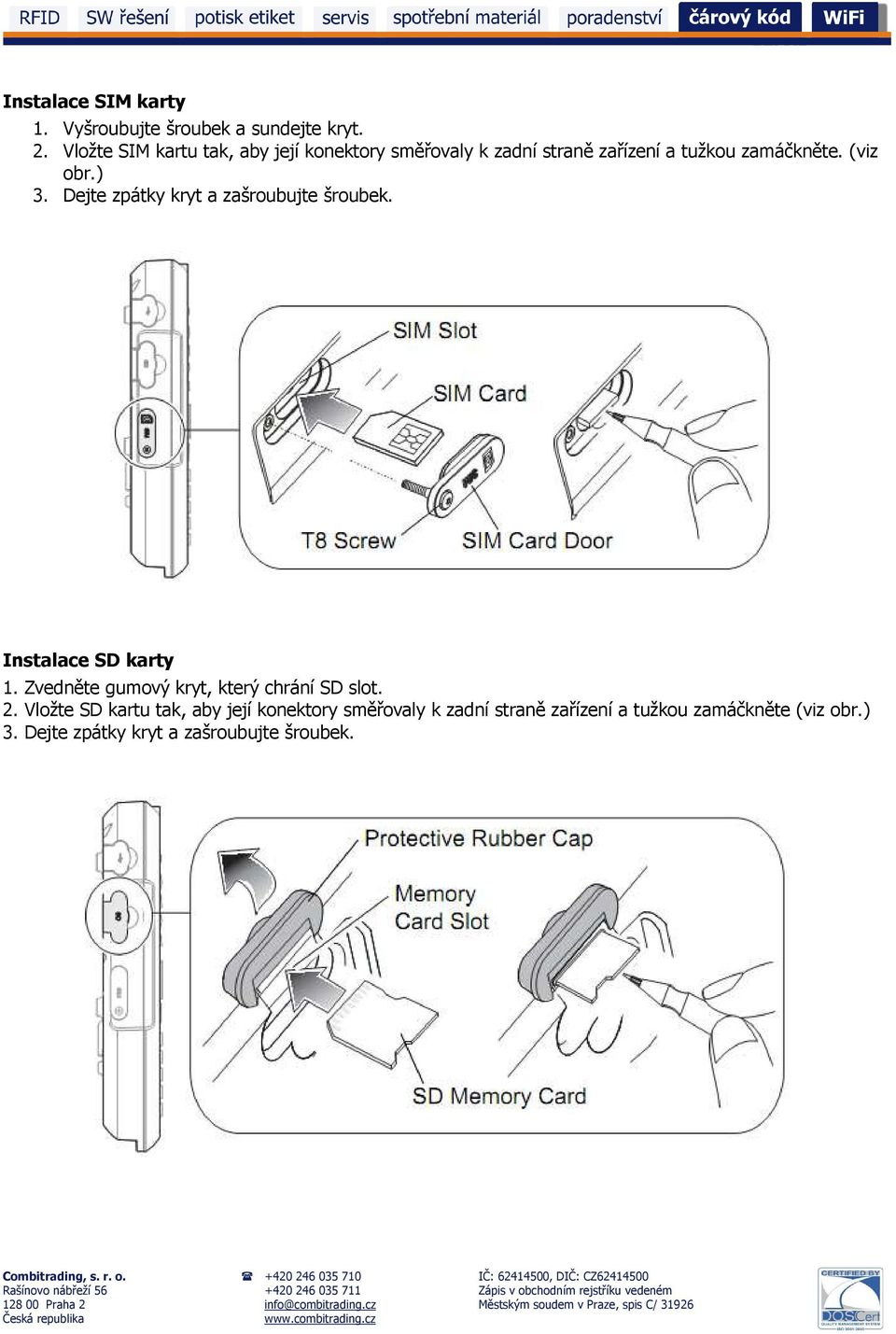

3 Instalace SIM karty 1. Vyšroubujte šroubek a sundejte kryt. 2. Vložte SIM kartu tak, aby její konektory směřovaly k zadní straně zařízení a tužkou zamáčkněte. (viz obr.) 3. Dejte zpátky kryt a zašroubujte šroubek. Instalace SD karty 1. Zvedněte gumový kryt, který chrání SD slot. 2. Vložte SD kartu tak, aby její konektory směřovaly k zadní straně zařízení a tužkou zamáčkněte (viz obr.) 3. Dejte zpátky kryt a zašroubujte šroubek.

) 3. Dejte zpátky kryt a zašroubujte šroubek. Instalace SD karty 1.

4 Instrukce pro instalaci kabelů v autě Ujistěte se, že všechny kabely které přivádíte jsou bezpečně zafixované a jsou mimo dosah vysoké teploty pohyblivých částí. Vždy zajistěte kabel do drážek na zařízení a zajistěte ho svorkou. Ujistěte se, že kabel není nikde enormně ohnutý. Používejte zajišťující mechanismy na konektoru zařízení, aby jste zabránili vypadnutí kabelu. Snažte se zapojit zařízení do elektřiny tak blízko baterky, jak jen je to možné a pokuste se vyvarovat zbytečným napojením na již existující složité rozvody. Zajišťující svorka Připojení napájecího kabelu k autobaterii 1. Odpojte autobaterii. 2. Připojte černý kabel na mínus kabel autobaterie. 3. Připojte zelený kabel na spínač zapalování. 4. Připojte červený kabel na plus kabel autobaterie + cca 10 cm od konce kabelu na něj dejte 10 A pojistku. 5. Zapojte konektor napájení do zařízení a utáhněte. 6. Dle potřeby při vedení kabelů používejte stahující trubičky. 7. Připojte zpět autobaterii. Konektor napájení 10-ti ampérová pojistka Držák pojistky Černý kabel Červený kabel Zelený kabel Stahující trubička Připojení napájecího kabelu k autobaterii přes autozapalovač Konektor napájení 10-ti ampérová pojistka

Používejte zajišťující mechanismy na konektoru zařízení, aby jste zabránili vypadnutí kabelu.

5 Připojení informačního kabelu 1. Odpojte zařízení od zdroje elektřiny (odpojte napájecí kabel). 2. Připojte informační kabel k zařízení a zajistěte. 3. Připojte kabely k daným prvkům auta (autopočítače) + zapojte napájecí kabel. Konektor Konektor informačního kabelu I/O kabel (optický) J3 konektor (6-ti pinový) Připojení WWAN a WLAN antény 1. Odpojte zařízení od zdroje elektřiny (odpojte napájecí kabel). 2. Pro lepší výkon, je lepší nainstalovat anténu mimo kabinu, pokud bude v kabině, musí být vzdálena alespoň 70 cm od zařízení a nesmí bránit ve výhledu řidiče. 3. Pro lepší výkon by měla být anténa uchycena vertikálně, jak lze vidět na obrázku níže. 4. Pro lepší výkon se pokuste zajistit alespoň 10 cm volného prostoru okolo celé antény. Umístěte ji co nejdál od velkých stěn, stropů a velkých kovových předmětů. šroubek n e b o Anténa na skle (uvnitř) kabel kabel

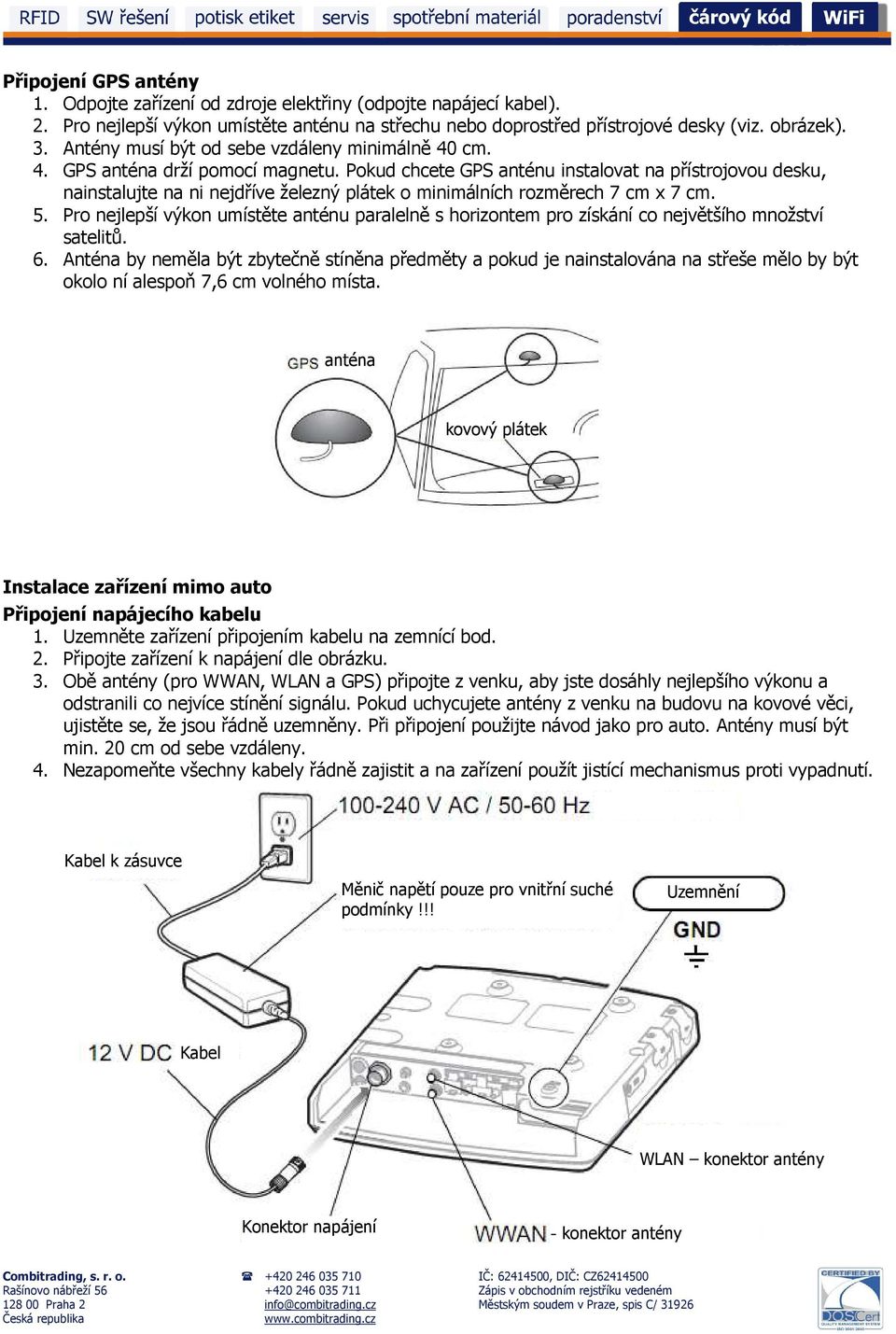

6 Připojení GPS antény 1. Odpojte zařízení od zdroje elektřiny (odpojte napájecí kabel). 2. Pro nejlepší výkon umístěte anténu na střechu nebo doprostřed přístrojové desky (viz. obrázek). 3. Antény musí být od sebe vzdáleny minimálně 40 cm. 4. GPS anténa drží pomocí magnetu. Pokud chcete GPS anténu instalovat na přístrojovou desku, nainstalujte na ni nejdříve železný plátek o minimálních rozměrech 7 cm x 7 cm. 5. Pro nejlepší výkon umístěte anténu paralelně s horizontem pro získání co největšího množství satelitů. 6. Anténa by neměla být zbytečně stíněna předměty a pokud je nainstalována na střeše mělo by být okolo ní alespoň 7,6 cm volného místa. anténa kovový plátek Instalace zařízení mimo auto Připojení napájecího kabelu 1. Uzemněte zařízení připojením kabelu na zemnící bod. 2. Připojte zařízení k napájení dle obrázku. 3. Obě antény (pro WWAN, WLAN a GPS) připojte z venku, aby jste dosáhly nejlepšího výkonu a odstranili co nejvíce stínění signálu. Pokud uchycujete antény z venku na budovu na kovové věci, ujistěte se, že jsou řádně uzemněny. Při připojení použijte návod jako pro auto. Antény musí být min. 20 cm od sebe vzdáleny. 4. Nezapomeňte všechny kabely řádně zajistit a na zařízení použít jistící mechanismus proti vypadnutí. Kabel k zásuvce Měnič napětí pouze pro vnitřní suché podmínky!!! Uzemnění Kabel WLAN konektor antény Konektor napájení - konektor antény

Pokud chcete GPS anténu instalovat na přístrojovou desku, nainstalujte na ni nejdříve železný plátek o minimálních rozměrech 7 cm x 7 cm. 5.

7 LED indikace LED indikace Nesvítí Rychle blikající oranžová Pomalu blikající oranžová Význam Vše v pořádku Špatná hodnota napájení! Vypněte zařízení a připojte správné napájení. Startování motoru. Provádí se studený restart. Zařízení je mimo svou operační teplotu -20 C - 60 C. Vypněte zařízení a zapněte ho tehdy, až se dostane do rozmezí provozní teploty. Nastavení vlastností zařízení Podsvětlení displeje Pro nastavení intenzity podsvětlení displeje máte 5 stupňů, které se mění tlačítko + a pro podsvětlení displeje. Podsvětlení klávesnice Podsvětlení klávesnice má 5 stupňů. Pro volbu zmačkněte klávesu CTRL a pak + a pro podsvětlení displeje. Po nastavení úrovně podsvětlení klávesnice opět zmačkněte CTRL. Stand by mód Pokud je vypnuté zapalování auta, je aktivní Stand by mód, což se projeví tak, že zařízení bude při nečinnosti automaticky po 2 min vypínat podsvětlení displeje a klávesnice. Pro vypnutí Stand by módu stačí zmačknout libovolnou klávesu nebo klepnout na dotykový displej. Resetování zařízení Teplý restart Stiskněte a podržte tlačítko Zap. / Vyp. ( ) po dobu alespoň 5 sekund Studený restart Stiskněte a držte tyto klávesy: + + Zap. / Vyp. ( ) Možné problémy a jejich řešení Problém Příčina Řešení Zapalování je v pozici vypnuto. Otočte klíčkem v zapalování. Mobilní zařízení se Krytka SIM je otevřena. Zavřete krytku a zašroubujte šroubkem. nezapíná. Baterie je vybitá. Dobijte nebo vyměňte baterii. Zdroj je odpojen. Připojte zdroj. Je hlášen nízký stav autobaterie. Nefunguje podsvícení klávesnice a displeje. Intensita podsvětlení displeje je velmi malá. Během operace se zařízení vypnulo. Napětí v baterii kleslo pod 9 V. Napětí v baterii kleslo pod 8 V. Teplota displeje je mimo jeho teplotní rozmezí C. Teplota zařízení je mimo jeho teplotní rozmezí C. Nastartujte motor a dobijte baterii nebo ji vyměňte. Nastartujte motor a dobijte baterii nebo ji vyměňte. Zkontrolujte teplotu zařízení. Zkontrolujte teplotu zařízení. Pro obnovení stiskněte tlačítko Zap. / Vyp.

Nastavení vlastností zařízení Podsvětlení displeje Pro nastavení intenzity podsvětlení displeje máte 5 stupňů, které se mění tlačítko + a pro podsvětlení displeje.
