2 Stavba: Objekt: SO DEŠŤOVÁ KANALIZACE 1

3 1. IDENTIFIKAČNÍ ÚDAJE 1.1. Název akce a označení stavby SO Silnice - Dešťová kanalizace 1.2. Katastrální území Butoves - číslo Obec Butoves 1.4. Okres Jičín 1.5. Investor objektu Obec Butoves Butoves Jičín IČO: Správce objektu Obec Butoves Butoves Jičín IČO: Projektant MDS projekt s.r.o. Försterova Vysoké Mýto IČO: DIČ: CZ tel.: , fax.: : mds@mdsprojekt.cz (osoba s autorizací Ing. Jan Machek č.a obor ID00-Dopravní stavby) (osoba s autorizací Ing. Jan Bursa č.a obor IM00-Mosty a inženýrské konstrukce) 2

r.o. Försterova 175 566 01 Vysoké Mýto IČO: 274 87 938 DIČ: CZ 274 87 938 tel.: 465 322 451, fax.: 465 322 451 email.: mds@mdsprojekt.cz (osoba s autorizací Ing.

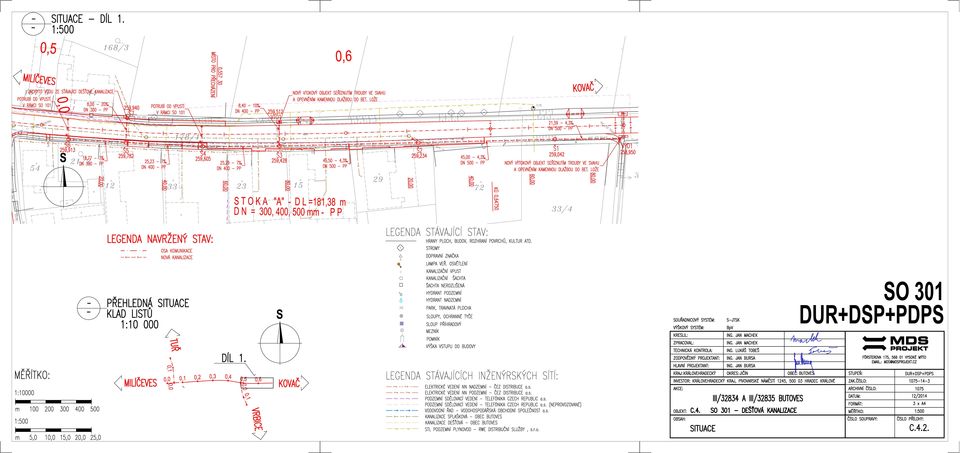

4 2. ZÁKLADNÍ ÚDAJE 2.1. Charakteristika objektu Podle druhu kanalizace - dešťová kanalizace Podle materiálu - PP Dešťová kanalizace je navržena s ohledem na potřebu odvodnění povrchu komunikace a ostatních zpevněných ploch v místech, kde v důsledku výstavby chodníků dojde k zrušení stávajících příkopů. Značnou délku navržené trasy dešťové kanalizace, tvořila stávající dešťová kanalizace, která bude novou nahrazena. Dle silničního staničení navržená dešťová kanalizace začíná cca 26,0 m za křižovatkou, silnic III/3234 a III/35835, v km 0, a pokračuje obcí Butoves směrem na Kovač až k propustku v km 0, Kanalizace je řešena jako jedna stoka s přítoky. Stoka bude vyústěna do koryta od propustku v km 0,691 30, tedy stejným způsobem jako stávající dešťová kanalizace. Uložení potrubí do vykopané rýhy bez pažení (uvažovaná šířka je v případě trouby DN 200 mm = 1,0 m, DN 300 mm = 1,1 m, DN 400 mm = 1,2 m, DN 500 = 1,4 m) stoky kanalizace je navrženo do lože ze štěrkopísku. Obsyp potrubí je navržen z hutněného štěrkopísku. Vlastní zásyp rýhy je navržen z vhodné dobře zhutnitelné zeminy nesoudržné. V místě, kde by kanalizační stoka měla malé krytí pod vozovkou, je potrubí PP navrženo s případným obetonováním. Přípojky uličních vpustí jsou navrženy z PP trub DN 150 mm, nejsou s obetonováním ve vozovce. Přípojky jsou součástí stavebního objektu SO Délka kanalizační stoky Délka kanalizační stoky Kanalizační stoka "A" - dl= 181,38 m 2.3. Popis charakteristik inženýrského objektu Stručný popis stoky: Výše uvedené kanalizační stoka A včetně přítoků do ní vyjma kanalizačních přípojek od uličních vpustí jsou navrženy z korugovaného nebo žebrovaného PP potrubí min. únosnosti SN 10 profilů DN 300, 400 s 500 mm. Dimenze kanalizace je proměnná po její délce. Přípojky od uličních vpustí jsou navrženy z korugovaného PP potrubí profilu DN 150 mm a jsou součástí objektu SO 101. Hloubku vpustí bude třeba přizpůsobit dle skutečnosti při jejich osazování s ohledem na výšku dna kanalizačních přípojek. Uložení potrubí do vykopané rýhy (uvažovaná šířka je v případě trouby DN 200 mm = 1,0 m, DN 300 mm = 1,1 m, DN 400 mm = 1,2 m, DN 500 = 1,4 m) stoky kanalizace je navrženo do lože ze štěrkopísku. Obsyp potrubí je navržen z hutněného štěrkopísku. Vlastní zásyp rýhy je navržen z vhodné dobře zhutnitelné zeminy nesoudržné. Kanalizace se vyznačuje minimální hloubkou uložení a minimálními spády, to je zapříčiněno rovinatostí terénu a kótou výtoku ve dně odvodňovacího koryta. Kanalizace na výtoku má DN 500 mm, u šachty Š3 se do kanalizace vlévá zachycená voda z příkopu. Pro zachycení vody z příkopu se zbuduje nový objekt nahrazující stávající. Stávající měl kolmé čelo a betonové trouby. Nový má šikmé čelo z kamenné dlažby do betonového lože opatřené česlemi, je tvořen PP korugovanou nebo žebrovanou troubou min. SN 10 DN 400 mm. Délka potrubí je 8,4 m a je ve spádu 10. Hlavní stoka od šachty Š3 pokračuje v dimenzi DN 400. V šachtě Š5 se do kanalizace přivede voda z končící dešťové kanalizace na druhé straně. Voda se na konci stávající kanalizace zachytí šachtou a potrubím délky 8,0 m ve spádu 20 z PP korugované nebo žebrované trouby min. SN 10 DN 300 mm se napojí 3

v místech, kde v důsledku výstavby chodníků dojde k zrušení stávajících příkopů. Značnou délku navržené trasy dešťové kanalizace, tvořila stávající dešťová kanalizace, která bude novou nahrazena.

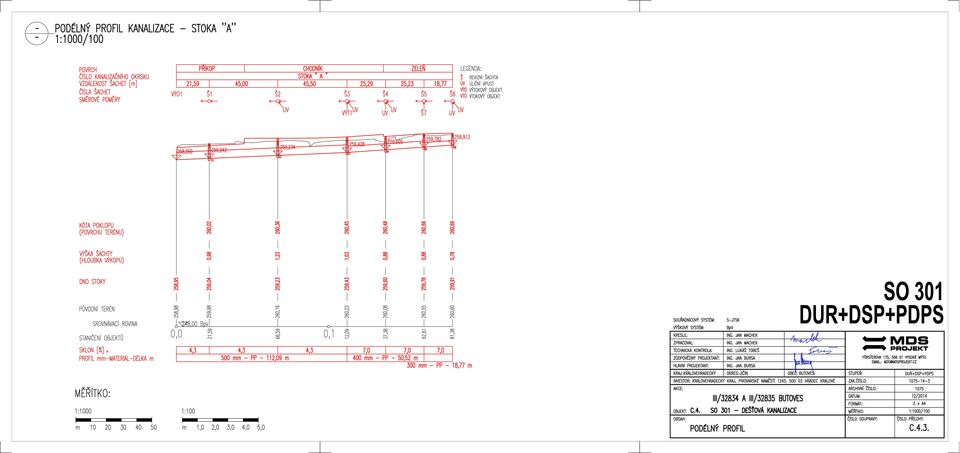

5 do šachty Š5. Od šachty Š5 kanalizace pokračuje v dimenzi DN 300. Stoka A je navržena v délce 181,38 m v podélném spádu 4,3 o / oo a 7, 0 o / oo. V úseku této kanalizační stoky je navrženo 6 revizních šachet. Vzdálenost revizních šachet je dle normy max. 50,00 m, zde jsou voleny vírazně kratší vzdálenosti, kvůli malému spádu a většímu riziku zanášení. Do stoky A je zaústěno 6 uličních vpustí z plochy komunikace, 1 napojení zachytávající vodu v příkopu a 1 napojení stávající dešťové kanalizace z druhé strany silnice. Charakteristika stoky: 0, , DN 500 dl=21,59 m i=4,3 o / oo 0, , DN 500 dl=45,00 m i=4,3 o / oo 0, , DN 500 dl=45,50 m i=4,3 o / oo 0, , DN 400 dl=25,29 m i=7,0 o / oo 0, , DN 400 dl=25,23 m i=7,0 o / oo 0, , DN 300 dl=18,77 m i=7,0 o / oo 3. POPIS NAPOJENÍ KANALIZACE NA RECIPIENT A INŽENÝRSKÉ SÍTĚ Kanalizace je vyústěna do odvodňovacího kanálu za obcí, do téhož místa je vyústěná stávající kanalizace kterou nová nahrazuje. Výústní objekt bude z kamenné dlažby tl. 250 mm do betonu C20/25 XD1, XF3 tl. 100 mm ve sklonu svahu. V místě vyústění bude trubka seříznuta ve sklonu svahu. S ohledem na komplexnost akce je trasa a vedení kanalizačních řadu navržena s ohledem na stávající inženýrské sítě. Jsou dodrženy vzdálenosti dle normy ČSN prostorové uspořádání technického vybavení. 4. ÚPRAVA REŽIMU PODZEMNÍCH A POVRCHOVÝCH VOD Nově navržená kanalizace řeší odvodnění rekonstruované komunikace SO 101 a nově navržených chodníků SO 102. S touto souvislostí dojde ke změně odtoku povrchových vod. Celý návrh kanalizačních řadů je proveden s ohledem na bezpečné odvedení povrchových vod z navrhované úpravy komunikace a souvisejících ploch. Navržená dešťová kanalizace nemá vliv na režim podzemních vod. 5. ZVLÁŠTNÍ POŽADAVKY NA POSTUP STAVEBNÍCH PRACÍ V případě prováděné dešťové kanalizace tohoto objektu nejsou kladeny žádné zvláštní podmínky na postup výstavby. Provedení tohoto stavebního objektu je nutné koordinovat s ostatními stavebními objekty této akce a objektů s touto akcí souvisejících. 6. CHARAKTERISTIKA A POPIS TECHNICKÉHO ŘEŠENÍ 6.1. Kanalizační stoky Vlastní kanalizační stoky, ale i přípojky jsou navrženy z korugovaných nebo žebrovaných PP trub DN 300, 400 a 500 mm. Kanalizační trouby budou kladeny do štěrkopískového lože. 4

50,00 m, zde jsou voleny vírazně kratší vzdálenosti, kvůli malému spádu a většímu riziku zanášení.

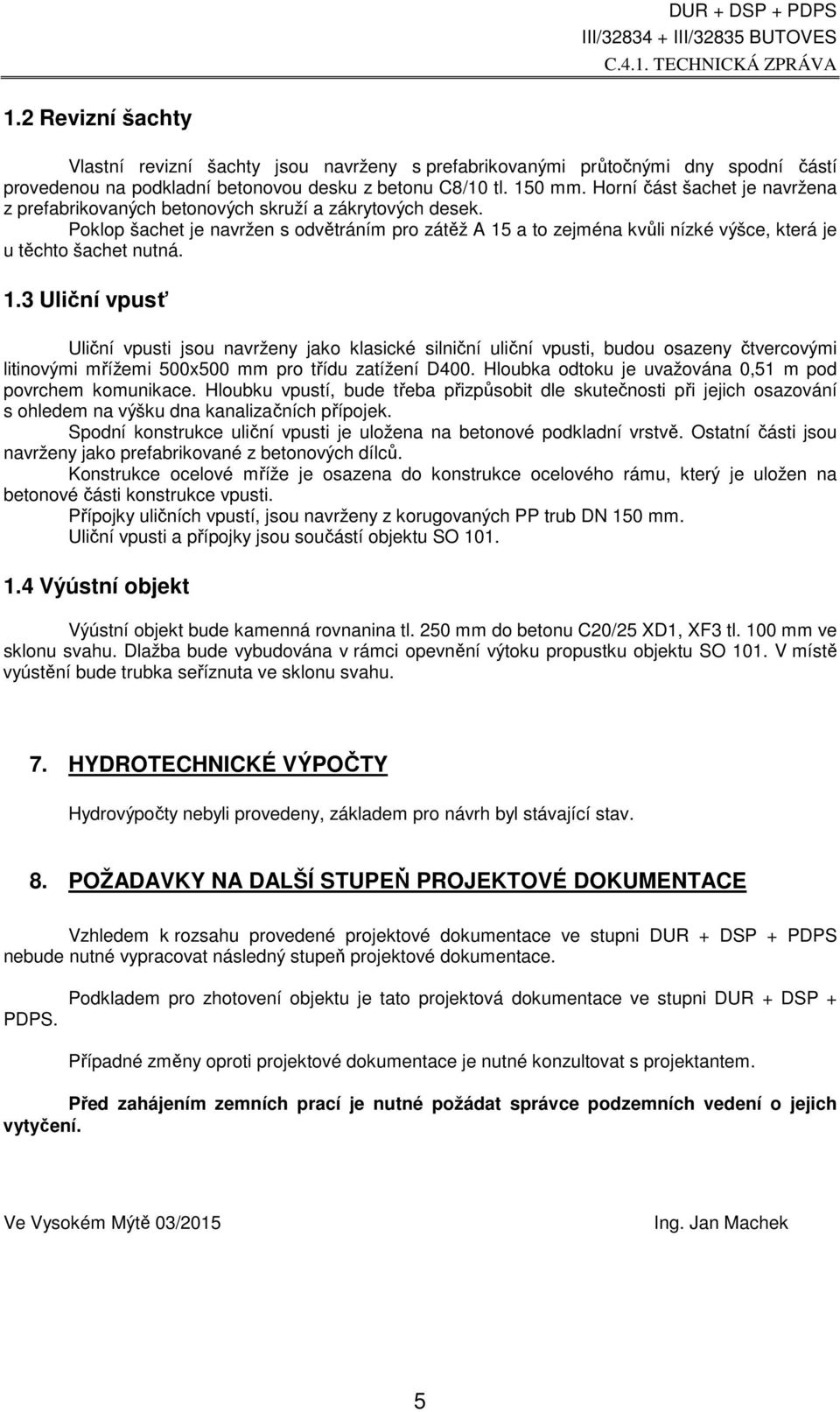

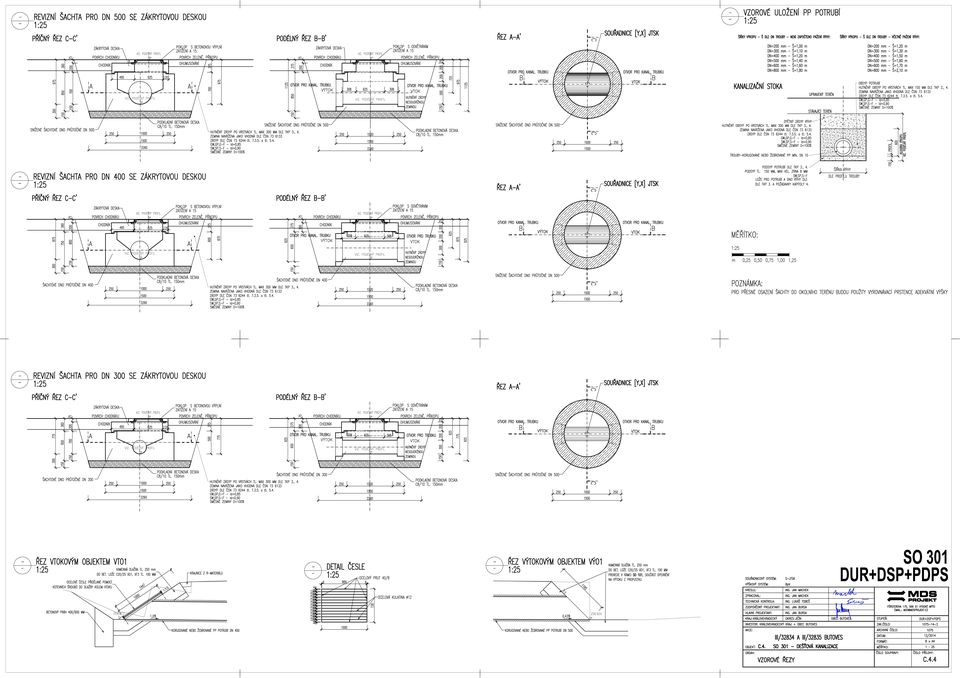

6 1.2 Revizní šachty Vlastní revizní šachty jsou navrženy s prefabrikovanými průtočnými dny spodní částí provedenou na podkladní betonovou desku z betonu C8/10 tl. 150 mm. Horní část šachet je navržena z prefabrikovaných betonových skruží a zákrytových desek. Poklop šachet je navržen s odvětráním pro zátěž A 15 a to zejména kvůli nízké výšce, která je u těchto šachet nutná. 1.3 Uliční vpusť Uliční vpusti jsou navrženy jako klasické silniční uliční vpusti, budou osazeny čtvercovými litinovými mřížemi 500x500 mm pro třídu zatížení D400. Hloubka odtoku je uvažována 0,51 m pod povrchem komunikace. Hloubku vpustí, bude třeba přizpůsobit dle skutečnosti při jejich osazování s ohledem na výšku dna kanalizačních přípojek. Spodní konstrukce uliční vpusti je uložena na betonové podkladní vrstvě. Ostatní části jsou navrženy jako prefabrikované z betonových dílců. Konstrukce ocelové mříže je osazena do konstrukce ocelového rámu, který je uložen na betonové části konstrukce vpusti. Přípojky uličních vpustí, jsou navrženy z korugovaných PP trub DN 150 mm. Uliční vpusti a přípojky jsou součástí objektu SO Výústní objekt Výústní objekt bude kamenná rovnanina tl. 250 mm do betonu C20/25 XD1, XF3 tl. 100 mm ve sklonu svahu. Dlažba bude vybudována v rámci opevnění výtoku propustku objektu SO 101. V místě vyústění bude trubka seříznuta ve sklonu svahu. 7. HYDROTECHNICKÉ VÝPOČTY Hydrovýpočty nebyli provedeny, základem pro návrh byl stávající stav. 8. POŽADAVKY NA DALŠÍ STUPEŇ PROJEKTOVÉ DOKUMENTACE Vzhledem k rozsahu provedené projektové dokumentace ve stupni DUR + DSP + PDPS nebude nutné vypracovat následný stupeň projektové dokumentace. PDPS. Podkladem pro zhotovení objektu je tato projektová dokumentace ve stupni DUR + DSP + Případné změny oproti projektové dokumentace je nutné konzultovat s projektantem. Před zahájením zemních prací je nutné požádat správce podzemních vedení o jejich vytyčení. Ve Vysokém Mýtě 03/2015 Ing. Jan Machek 5
