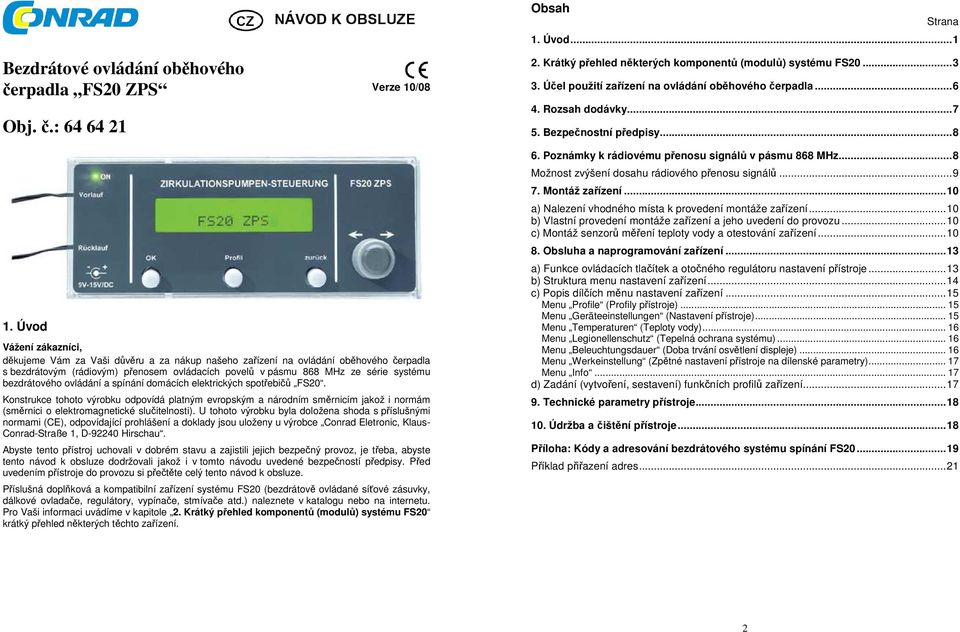

1 Obsah Strana 1. Úvod...1 Bezdrátové ovládání oběhového čerpadla FS20 ZPS Verze 10/08 Obj. č.: Úvod Vážení zákazníci, děkujeme Vám za Vaši důvěru a za nákup našeho zařízení na ovládání oběhového čerpadla s bezdrátovým (rádiovým) přenosem ovládacích povelů v pásmu 868 MHz ze série systému bezdrátového ovládání a spínání domácích elektrických spotřebičů FS20. Konstrukce tohoto výrobku odpovídá platným evropským a národním směrnicím jakož i normám (směrnici o elektromagnetické slučitelnosti). U tohoto výrobku byla doložena shoda s příslušnými normami (CE), odpovídající prohlášení a doklady jsou uloženy u výrobce Conrad Eletronic, Klaus- Conrad-Straße 1, D Hirschau. Abyste tento přístroj uchovali v dobrém stavu a zajistili jejich bezpečný provoz, je třeba, abyste tento návod k obsluze dodržovali jakož i v tomto návodu uvedené bezpečností předpisy. Před uvedením přístroje do provozu si přečtěte celý tento návod k obsluze. Příslušná doplňková a kompatibilní zařízení systému FS20 (bezdrátově ovládané síťové zásuvky, dálkové ovladače, regulátory, vypínače, stmívače atd.) naleznete v katalogu nebo na internetu. Pro Vaši informaci uvádíme v kapitole 2. Krátký přehled komponentů (modulů) systému FS20 krátký přehled některých těchto zařízení. 2. Krátký přehled některých komponentů (modulů) systému FS Účel použití zařízení na ovládání oběhového čerpadla Rozsah dodávky Bezpečnostní předpisy Poznámky k rádiovému přenosu signálů v pásmu 868 MHz...8 Možnost zvýšení dosahu rádiového přenosu signálů Montáž zařízení...10 a) Nalezení vhodného místa k provedení montáže zařízení...10 b) Vlastní provedení montáže zařízení a jeho uvedení do provozu...10 c) Montáž senzorů měření teploty vody a otestování zařízení Obsluha a naprogramování zařízení...13 a) Funkce ovládacích tlačítek a otočného regulátoru nastavení přístroje...13 b) Struktura menu nastavení zařízení...14 c) Popis dílčích měnu nastavení zařízení...15 Menu Profile (Profily přístroje) Menu Geräteeinstellungen (Nastavení přístroje) Menu Temperaturen (Teploty vody) Menu Legionellenschutz (Tepelná ochrana systému) Menu Beleuchtungsdauer (Doba trvání osvětlení displeje) Menu Werkeinstellung (Zpětné nastavení přístroje na dílenské parametry) Menu Info d) Zadání (vytvoření, sestavení) funkčních profilů zařízení Technické parametry přístroje Údržba a čištění přístroje...18 Příloha: Kódy a adresování bezdrátového systému spínání FS Příklad přiřazení adres

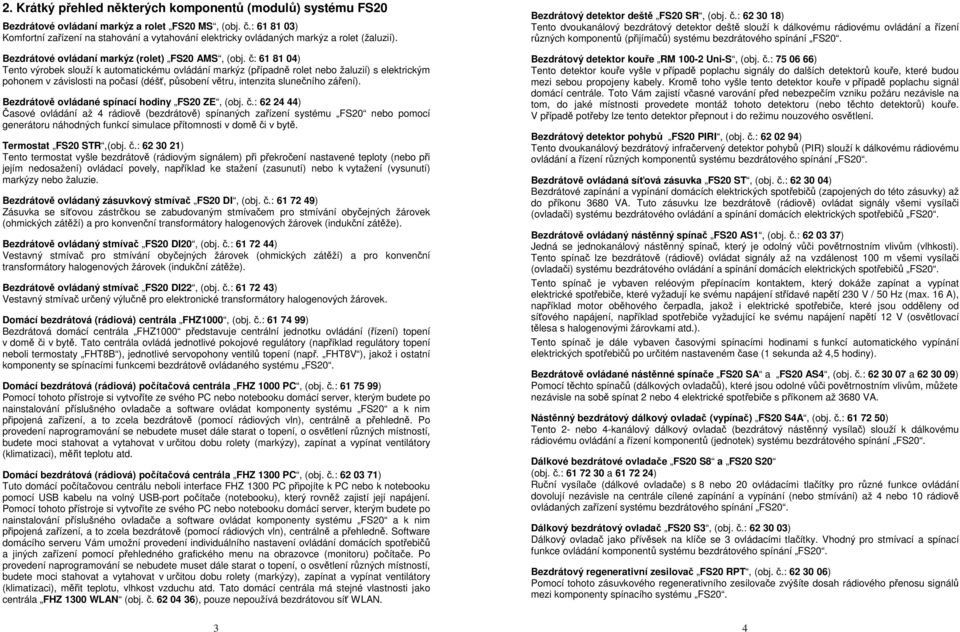

2 2. Krátký přehled některých komponentů (modulů) systému FS20 Bezdrátové ovládaní markýz a rolet FS20 MS, (obj. č.: ) Komfortní zařízení na stahování a vytahování elektricky ovládaných markýz a rolet (žaluzií). Bezdrátové ovládaní markýz (rolet) FS20 AMS, (obj. č: ) Tento výrobek slouží k automatickému ovládání markýz (případně rolet nebo žaluzií) s elektrickým pohonem v závislosti na počasí (déšť, působení větru, intenzita slunečního záření). Bezdrátově ovládané spínací hodiny FS20 ZE, (obj. č.: ) Časové ovládání až 4 rádiově (bezdrátově) spínaných zařízení systému FS20 nebo pomocí generátoru náhodných funkcí simulace přítomnosti v domě či v bytě. Termostat FS20 STR,(obj. č.: ) Tento termostat vyšle bezdrátově (rádiovým signálem) při překročení nastavené teploty (nebo při jejím nedosažení) ovládací povely, například ke stažení (zasunutí) nebo k vytažení (vysunutí) markýzy nebo žaluzie. Bezdrátově ovládaný zásuvkový stmívač FS20 DI, (obj. č.: ) Zásuvka se síťovou zástrčkou se zabudovaným stmívačem pro stmívání obyčejných žárovek (ohmických zátěží) a pro konvenční transformátory halogenových žárovek (indukční zátěže). Bezdrátově ovládaný stmívač FS20 DI20, (obj. č.: ) Vestavný stmívač pro stmívání obyčejných žárovek (ohmických zátěží) a pro konvenční transformátory halogenových žárovek (indukční zátěže). Bezdrátově ovládaný stmívač FS20 DI22, (obj. č.: ) Vestavný stmívač určený výlučně pro elektronické transformátory halogenových žárovek. Domácí bezdrátová (rádiová) centrála FHZ1000, (obj. č.: ) Bezdrátová domácí centrála FHZ1000 představuje centrální jednotku ovládání (řízení) topení v domě či v bytě. Tato centrála ovládá jednotlivé pokojové regulátory (například regulátory topení neboli termostaty FHT8B ), jednotlivé servopohony ventilů topení (např. FHT8V ), jakož i ostatní komponenty se spínacími funkcemi bezdrátově ovládaného systému FS20. Domácí bezdrátová (rádiová) počítačová centrála FHZ 1000 PC, (obj. č.: ) Pomocí tohoto přístroje si vytvoříte ze svého PC nebo notebooku domácí server, kterým budete po nainstalování příslušného ovladače a software ovládat komponenty systému FS20 a k nim připojená zařízení, a to zcela bezdrátově (pomocí rádiových vln), centrálně a přehledně. Po provedení naprogramování se nebudete muset dále starat o topení, o osvětlení různých místností, budete moci stahovat a vytahovat v určitou dobu rolety (markýzy), zapínat a vypínat ventilátory (klimatizaci), měřit teplotu atd. Domácí bezdrátová (rádiová) počítačová centrála FHZ 1300 PC, (obj. č.: ) Tuto domácí počítačovou centrálu neboli interface FHZ 1300 PC připojíte k PC nebo k notebooku pomocí USB kabelu na volný USB-port počítače (notebooku), který rovněž zajistí její napájení. Pomocí tohoto přístroje si vytvoříte ze svého PC nebo notebooku domácí server, kterým budete po nainstalování příslušného ovladače a software ovládat komponenty systému FS20 a k nim připojená zařízení, a to zcela bezdrátově (pomocí rádiových vln), centrálně a přehledně. Software domácího serveru Vám umožní provedení individuálního nastavení ovládání domácích spotřebičů a jiných zařízení pomocí přehledného grafického menu na obrazovce (monitoru) počítače. Po provedení naprogramování se nebudete muset dále starat o topení, o osvětlení různých místností, budete moci stahovat a vytahovat v určitou dobu rolety (markýzy), zapínat a vypínat ventilátory (klimatizaci), měřit teplotu, vlhkost vzduchu atd. Tato domácí centrála má stejné vlastnosti jako centrála FHZ 1300 WLAN (obj. č ), pouze nepoužívá bezdrátovou síť WLAN. 3 Bezdrátový detektor deště FS20 SR, (obj. č.: ) Tento dvoukanálový bezdrátový detektor deště slouží k dálkovému rádiovému ovládání a řízení různých komponentů (přijímačů) systému bezdrátového spínání FS20. Bezdrátový detektor kouře RM Uni-S, (obj. č.: ) Tento detektor kouře vyšle v případě poplachu signály do dalších detektorů kouře, které budou mezi sebou propojeny kabely. Kromě toho vyšle tento detektor kouře v případě poplachu signál domácí centrále. Toto Vám zajistí včasné varování před nebezpečím vzniku požáru nezávisle na tom, do jaké místnosti provedete montáž tohoto detektoru (nebo těchto detektorů) kouře. V případě potřeby lze tento detektor přepnout i do režimu nouzového osvětlení. Bezdrátový detektor pohybů FS20 PIRI, (obj. č.: ) Tento dvoukanálový bezdrátový infračervený detektor pohybů (PIR) slouží k dálkovému rádiovému ovládání a řízení různých komponentů systému bezdrátového spínání FS20. Bezdrátově ovládaná síťová zásuvka FS20 ST, (obj. č.: ) Bezdrátové zapínání a vypínání domácích elektrických spotřebičů (zapojených do této zásuvky) až do příkonu 3680 VA. Tuto zásuvku lze bezdrátově (rádiově) ovládat signály všemi vysílači (ovladači) systému bezdrátového ovládání a spínání domácích elektrických spotřebičů FS20. Bezdrátově ovládaný nástěnný spínač FS20 AS1, (obj. č.: ) Jedná se jednokanálový nástěnný spínač, který je odolný vůči povětrnostním vlivům (vlhkosti). Tento spínač lze bezdrátově (rádiově) ovládat signály až na vzdálenost 100 m všemi vysílači (ovladači) systému bezdrátového ovládání a spínání domácích elektrických spotřebičů FS20. Tento spínač je vybaven reléovým přepínacím kontaktem, který dokáže zapínat a vypínat elektrické spotřebiče, které vyžadují ke svému napájení střídavé napětí 230 V / 50 Hz (max. 16 A), například motor oběhového čerpadla, jakož i elektrické spotřebiče, které jsou odděleny od síťového napájení, například spotřebiče vyžadující ke svému napájení napětí 12 V (osvětlovací tělesa s halogenovými žárovkami atd.). Tento spínač je dále vybaven časovými spínacími hodinami s funkcí automatického vypínání elektrických spotřebičů po určitém nastaveném čase (1 sekunda až 4,5 hodiny). Bezdrátově ovládané nástěnné spínače FS20 SA a FS20 AS4, (obj. č.: a ) Pomocí těchto spínačů (dálkových ovladačů), které jsou odolné vůči povětrnostním vlivům, můžete nezávisle na sobě spínat 2 nebo 4 elektrické spotřebiče s příkonem až 3680 VA. Nástěnný bezdrátový dálkový ovladač (vypínač) FS20 S4A, (obj. č.: ) Tento 2- nebo 4-kanálový dálkový ovladač (bezdrátový nástěnný vysílač) slouží k dálkovému rádiovému ovládání a řízení komponentů (jednotek) systému bezdrátového spínání FS20. Dálkové bezdrátové ovladače FS20 S8 a FS20 S20 (obj. č.: a ) Ruční vysílače (dálkové ovladače) s 8 nebo 20 ovládacími tlačítky pro různé funkce ovládání dovolují nezávisle na centrále cílené zapínání a vypínání (nebo stmívání) až 4 nebo 10 rádiově ovládaných zařízení systému bezdrátového spínání FS20. Dálkový bezdrátový ovladač FS20 S3, (obj. č.: ) Dálkový ovladač jako přívěsek na klíče se 3 ovládacími tlačítky. Vhodný pro stmívací a spínací funkce ovládání komponentů systému bezdrátového spínání FS20. Bezdrátový regenerativní zesilovač FS20 RPT, (obj. č.: ) Pomocí tohoto zásuvkového regenerativního zesilovače zvýšíte dosah rádiového přenosu signálů mezi komponenty spínacího systému FS20. 4

3 Telefonní ovladač komponentů systému FS20 F20 TS, (obj. č.: ) Pomocí tohoto telefonního ovladače lze dálkově ovládat komponenty systému FS20. Toto zařízení lze připojit k běžné analogové telefonní účastnické přípojce (případně též k přípojce ISDN s analogovým výstupem). Poté stačí vytočit určité tajné telefonní číslo na normálním telefonním přístroji nebo na mobilním telefonu a následně zadat požadovanou kombinaci ovládacích povelů (maker), které příjme například domácí centrála FHZ1000 nebo domácí počítačová centrála (interface) FHZ 1300 PC, která zařídí vše potřebné (zapne nebo vypne v domě elektrické spotřebiče napojené na bezdrátový systém ovládání FS20 ). 3. Účel použití zařízení na ovládání oběhového čerpadla Toto zařízení na ovládání oběhového čerpadla je vybaveno dvěma čidly, která měří a kontrolují teplotu vody přiváděné ze zásobníku teplé vody do potrubí (Vorlauf) a teplotu vody zpětně přiváděné do zásobníku teplé vody (Rücklauf). Po porovnání těchto dvou teplot vyšle toto zařízení příslušný signál do jednokanálového bezdrátově ovládaného nástěnného spínače FS20 AS1, (obj. č.: ), který poté zapne nebo vypne motor oběhového čerpadla. Bezdrátově ovládaný volič telefonních čísel HMS/FHZ Telefonický hlásič alarmů, (obj. č.: ) Tento analogový volič telefonních čísel vytočí po zaslání signálu z domácí rádiové centrály FHZ1000 nebo z počítačové centrály (interface) FHZ 1300 PC až 3 předem naprogramovaná různá telefonní čísla (až s 22 číslicemi), aby Vás (nebo Vaše sousedy, přátele, známé, příbuzné) v případě nějaké závady informoval telefonicky (i na mobilním telefonu) v době Vaší nepřítomnosti o důvodu spuštění poplachu. Bezdrátový vlhkoměr (hygrostat) FS20 HGS, (obj. č.: ) Na tomto vlhkoměru s teploměrem můžete nastavit mezní hodnoty relativní vlhkosti vzduchu, při jejichž překročení nebo nedosažení dojde ke spuštění dalších bezdrátově ovládaných přístrojů systému FS20, které zajistí příjemné prostředí v prostoru hlídaném tímto vlhkoměrem. Tento bezdrátový systém ovládání dokáže například zapnout ventilátory, sušičky vzduchu atd. Tímto způsobem můžete ohlídat sklepy, skladovací prostory, prádelny, sušárny prádla, garáže atd., ve kterých by se mohly rozmnožovat nebezpečné plísně. Tímto zařízením FS20 ZPS můžete také ovládat čtyřkanálový nástěnný spínač FS20 AS4, (obj. č.: ). Tento spínač má podobné vlastnosti jako spínač FS20 AS1. Přístroj řídící spotřebu tepelné energie FHT 8W, (obj. č.: ) Toto zařízení s reléovým výstupem vyhodnotí údaje vyslané bezdrátově (rádiově) z pokojových regulátorů topení (termostatů) do servopohonů ventilů radiátorů až v deseti místnostech a podle těchto údajů dokáže přesně a úsporně řídit skutečnou potřebu tepla v jednotlivých místnostech v domě nebo v bytě (spotřebu elektrické energie). Okenní (dveřní) kontakt (obj. č.: ) Toto zařízení monitoruje otevření okna nebo dveří (například při provádění větrání) a informaci o otevřeném nebo zavřeném okně či o otevřených nebo zavřených dveřích vyšle bezdrátově do regulátoru topení (termostatu) FHT80B. Tento termostat vyšle poté příslušný příkaz do servopohonu ovládání ventilu radiátoru topení FHT8V, který poté otevře ventil radiátoru topení podle nastavené teploty na termostatu k provádění větrání, čímž provede příslušné snížení teploty vzduchu v místnosti, ve které jste otevřeli okno nebo dveře. Po uzavření okna nebo dveří se teplota vzduchu v místnosti opět automaticky zvýší na zadanou hodnotu, kterou jste nastavili (naprogramovali) na termostatu FHT80B. Dále lze tímto zařízením ovládat zásuvku FS20 ST (obj. č.: ), do které můžete rovněž zapojit kabel oběhového čerpadla. 5 6

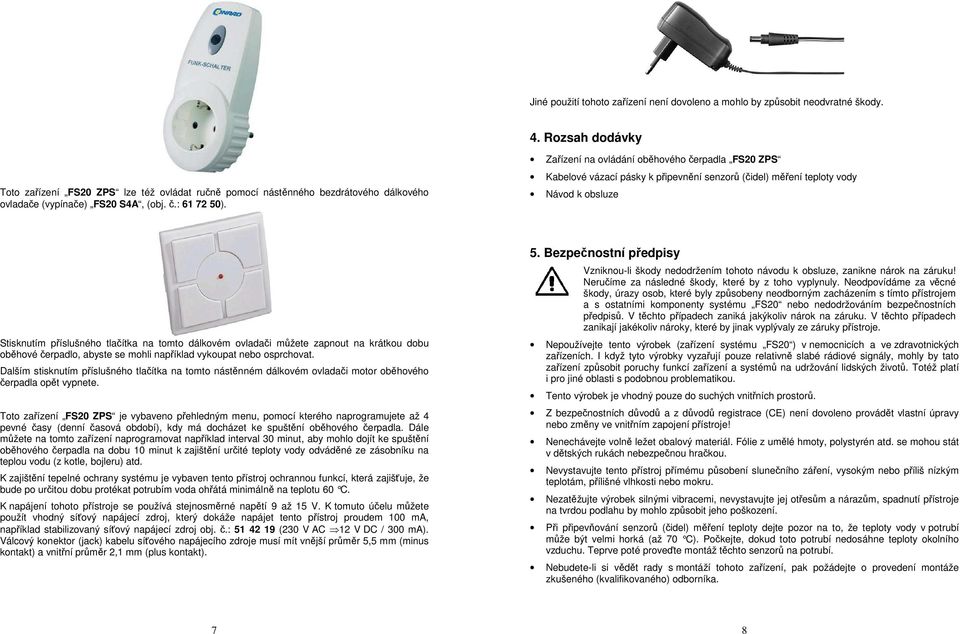

4 Jiné použití tohoto zařízení není dovoleno a mohlo by způsobit neodvratné škody. 4. Rozsah dodávky Toto zařízení FS20 ZPS lze též ovládat ručně pomocí nástěnného bezdrátového dálkového ovladače (vypínače) FS20 S4A, (obj. č.: ). Zařízení na ovládání oběhového čerpadla FS20 ZPS Kabelové vázací pásky k připevnění senzorů (čidel) měření teploty vody Návod k obsluze Stisknutím příslušného tlačítka na tomto dálkovém ovladači můžete zapnout na krátkou dobu oběhové čerpadlo, abyste se mohli například vykoupat nebo osprchovat. Dalším stisknutím příslušného tlačítka na tomto nástěnném dálkovém ovladači motor oběhového čerpadla opět vypnete. Toto zařízení FS20 ZPS je vybaveno přehledným menu, pomocí kterého naprogramujete až 4 pevné časy (denní časová období), kdy má docházet ke spuštění oběhového čerpadla. Dále můžete na tomto zařízení naprogramovat například interval 30 minut, aby mohlo dojít ke spuštění oběhového čerpadla na dobu 10 minut k zajištění určité teploty vody odváděné ze zásobníku na teplou vodu (z kotle, bojleru) atd. K zajištění tepelné ochrany systému je vybaven tento přístroj ochrannou funkcí, která zajišťuje, že bude po určitou dobu protékat potrubím voda ohřátá minimálně na teplotu 60 C. K napájení tohoto přístroje se používá stejnosměrné napětí 9 až 15 V. K tomuto účelu můžete použít vhodný síťový napájecí zdroj, který dokáže napájet tento přístroj proudem 100 ma, například stabilizovaný síťový napájecí zdroj obj. č.: (230 V AC 12 V DC / 300 ma). Válcový konektor (jack) kabelu síťového napájecího zdroje musí mít vnější průměr 5,5 mm (minus kontakt) a vnitřní průměr 2,1 mm (plus kontakt). 5. Bezpečnostní předpisy Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly. Neodpovídáme za věcné škody, úrazy osob, které byly způsobeny neodborným zacházením s tímto přístrojem a s ostatními komponenty systému FS20 nebo nedodržováním bezpečnostních předpisů. V těchto případech zaniká jakýkoliv nárok na záruku. V těchto případech zanikají jakékoliv nároky, které by jinak vyplývaly ze záruky přístroje. Nepoužívejte tento výrobek (zařízení systému FS20 ) v nemocnicích a ve zdravotnických zařízeních. I když tyto výrobky vyzařují pouze relativně slabé rádiové signály, mohly by tato zařízení způsobit poruchy funkcí zařízení a systémů na udržování lidských životů. Totéž platí i pro jiné oblasti s podobnou problematikou. Tento výrobek je vhodný pouze do suchých vnitřních prostorů. Z bezpečnostních důvodů a z důvodů registrace (CE) není dovoleno provádět vlastní úpravy nebo změny ve vnitřním zapojení přístroje! Nenechávejte volně ležet obalový materiál. Fólie z umělé hmoty, polystyrén atd. se mohou stát v dětských rukách nebezpečnou hračkou. Nevystavujte tento přístroj přímému působení slunečního záření, vysokým nebo příliš nízkým teplotám, přílišné vlhkosti nebo mokru. Nezatěžujte výrobek silnými vibracemi, nevystavujte jej otřesům a nárazům, spadnutí přístroje na tvrdou podlahu by mohlo způsobit jeho poškození. Při připevňování senzorů (čidel) měření teploty dejte pozor na to, že teploty vody v potrubí může být velmi horká (až 70 C). Počkejte, dokud toto potrubí nedosáhne teploty okolního vzduchu. Teprve poté proveďte montáž těchto senzorů na potrubí. Nebudete-li si vědět rady s montáží tohoto zařízení, pak požádejte o provedení montáže zkušeného (kvalifikovaného) odborníka. 7 8

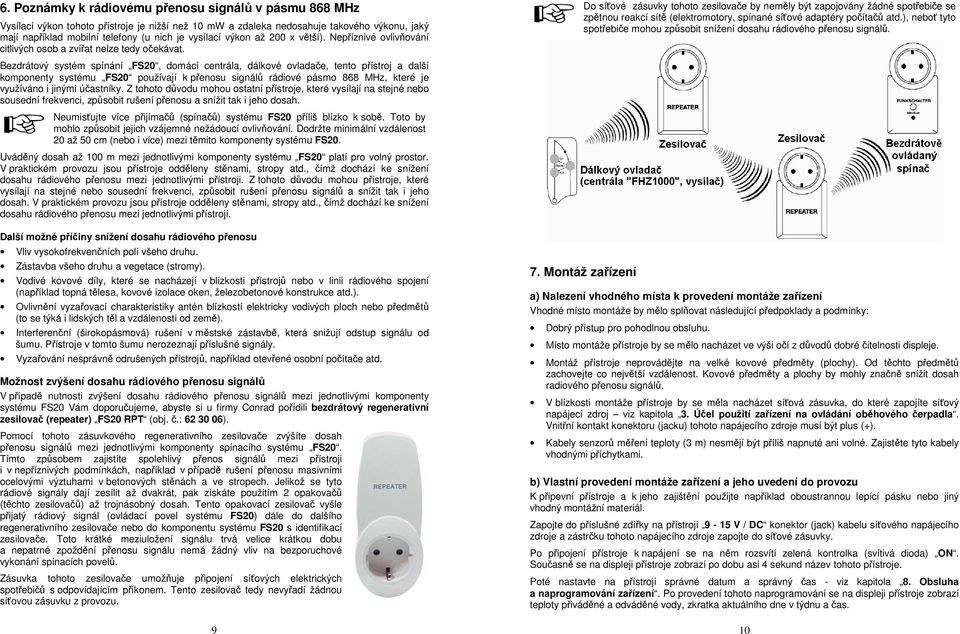

5 6. Poznámky k rádiovému přenosu signálů v pásmu 868 MHz Vysílací výkon tohoto přístroje je nižší než 10 mw a zdaleka nedosahuje takového výkonu, jaký mají například mobilní telefony (u nich je vysílací výkon až 200 x větší). Nepříznivé ovlivňování citlivých osob a zvířat nelze tedy očekávat. Bezdrátový systém spínání FS20, domácí centrála, dálkové ovladače, tento přístroj a další komponenty systému FS20 používají k přenosu signálů rádiové pásmo 868 MHz, které je využíváno i jinými účastníky. Z tohoto důvodu mohou ostatní přístroje, které vysílají na stejné nebo sousední frekvenci, způsobit rušení přenosu a snížit tak i jeho dosah. Neumisťujte více přijímačů (spínačů) systému FS20 příliš blízko k sobě. Toto by mohlo způsobit jejich vzájemné nežádoucí ovlivňování. Dodržte minimální vzdálenost 20 až 50 cm (nebo i více) mezi těmito komponenty systému FS20. Uváděný dosah až 100 m mezi jednotlivými komponenty systému FS20 platí pro volný prostor. V praktickém provozu jsou přístroje odděleny stěnami, stropy atd., čímž dochází ke snížení dosahu rádiového přenosu mezi jednotlivými přístroji. Z tohoto důvodu mohou přístroje, které vysílají na stejné nebo sousední frekvenci, způsobit rušení přenosu signálů a snížit tak i jeho dosah. V praktickém provozu jsou přístroje odděleny stěnami, stropy atd., čímž dochází ke snížení dosahu rádiového přenosu mezi jednotlivými přístroji. Další možné příčiny snížení dosahu rádiového přenosu Vliv vysokofrekvenčních polí všeho druhu. Zástavba všeho druhu a vegetace (stromy). Vodivé kovové díly, které se nacházejí v blízkosti přístrojů nebo v linii rádiového spojení (například topná tělesa, kovové izolace oken, železobetonové konstrukce atd.). Ovlivnění vyzařovací charakteristiky antén blízkostí elektricky vodivých ploch nebo předmětů (to se týká i lidských těl a vzdálenosti od země). Interferenční (širokopásmová) rušení v městské zástavbě, která snižují odstup signálu od šumu. Přístroje v tomto šumu nerozeznají příslušné signály. Vyzařování nesprávně odrušených přístrojů, například otevřené osobní počítače atd. Možnost zvýšení dosahu rádiového přenosu signálů V případě nutnosti zvýšení dosahu rádiového přenosu signálů mezi jednotlivými komponenty systému FS20 Vám doporučujeme, abyste si u firmy Conrad pořídili bezdrátový regenerativní zesilovač (repeater) FS20 RPT (obj. č.: ). Pomocí tohoto zásuvkového regenerativního zesilovače zvýšíte dosah přenosu signálů mezi jednotlivými komponenty spínacího systému FS20. Tímto způsobem zajistíte spolehlivý přenos signálů mezi přístroji i v nepříznivých podmínkách, například v případě rušení přenosu masivními ocelovými výztuhami v betonových stěnách a ve stropech. Jelikož se tyto rádiové signály dají zesílit až dvakrát, pak získáte použitím 2 opakovačů (těchto zesilovačů) až trojnásobný dosah. Tento opakovací zesilovač vyšle přijatý rádiový signál (ovládací povel systému FS20) dále do dalšího regenerativního zesilovače nebo do komponentu systému FS20 s identifikací zesilovače. Toto krátké meziuložení signálu trvá velice krátkou dobu a nepatrné zpoždění přenosu signálu nemá žádný vliv na bezporuchové vykonání spínacích povelů. Zásuvka tohoto zesilovače umožňuje připojení síťových elektrických spotřebičů s odpovídajícím příkonem. Tento zesilovač tedy nevyřadí žádnou síťovou zásuvku z provozu. 9 Do síťové zásuvky tohoto zesilovače by neměly být zapojovány žádné spotřebiče se zpětnou reakcí sítě (elektromotory, spínané síťové adaptéry počítačů atd.), neboť tyto spotřebiče mohou způsobit snížení dosahu rádiového přenosu signálů. 7. Montáž zařízení a) Nalezení vhodného místa k provedení montáže zařízení Vhodné místo montáže by mělo splňovat následující předpoklady a podmínky: Dobrý přístup pro pohodlnou obsluhu. Místo montáže přístroje by se mělo nacházet ve výši očí z důvodů dobré čitelnosti displeje. Montáž přístroje neprovádějte na velké kovové předměty (plochy). Od těchto předmětů zachovejte co největší vzdálenost. Kovové předměty a plochy by mohly značně snížit dosah radiového přenosu signálů. V blízkosti montáže přístroje by se měla nacházet síťová zásuvka, do které zapojíte síťový napájecí zdroj viz kapitola 3. Účel použití zařízení na ovládání oběhového čerpadla. Vnitřní kontakt konektoru (jacku) tohoto napájecího zdroje musí být plus (+). Kabely senzorů měření teploty (3 m) nesmějí být příliš napnuté ani volné. Zajistěte tyto kabely vhodnými příchytkami. b) Vlastní provedení montáže zařízení a jeho uvedení do provozu K připevní přístroje a k jeho zajištění použijte například oboustrannou lepící pásku nebo jiný vhodný montážní materiál. Zapojte do příslušné zdířky na přístroji 9-15 V / DC konektor (jack) kabelu síťového napájecího zdroje a zástrčku tohoto napájecího zdroje zapojte do síťové zásuvky. Po připojení přístroje k napájení se na něm rozsvítí zelená kontrolka (svítivá dioda) ON. Současně se na displeji přístroje zobrazí po dobu asi 4 sekund název tohoto přístroje. Poté nastavte na přístroji správné datum a správný čas - viz kapitola 8. Obsluha a naprogramování zařízení. Po provedení tohoto naprogramování se na displeji přístroje zobrazí teploty přiváděné a odváděné vody, zkratka aktuálního dne v týdnu a čas. 10

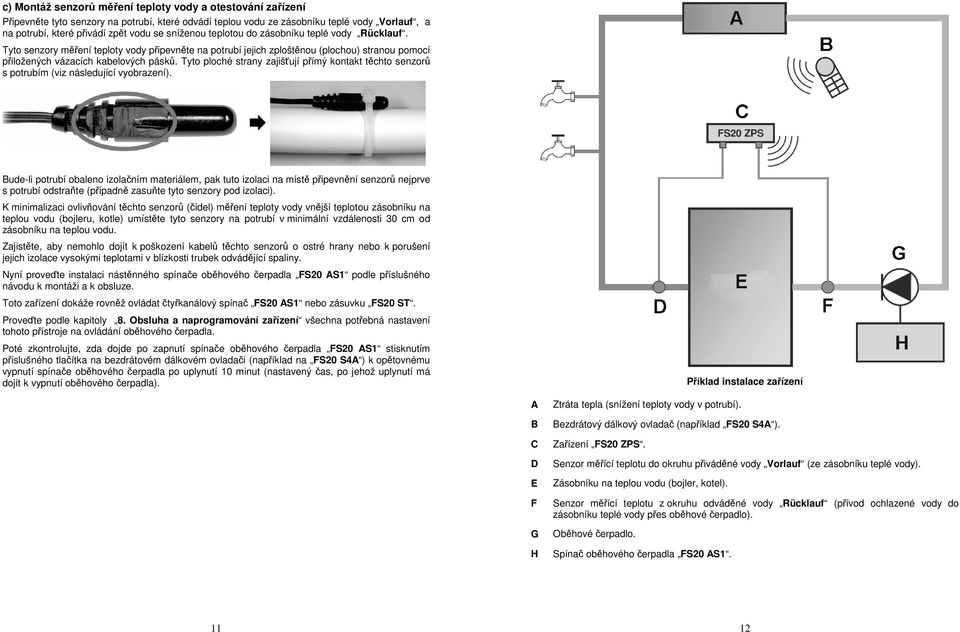

6 c) Montáž senzorů měření teploty vody a otestování zařízení Připevněte tyto senzory na potrubí, které odvádí teplou vodu ze zásobníku teplé vody Vorlauf, a na potrubí, které přivádí zpět vodu se sníženou teplotou do zásobníku teplé vody Rücklauf. Tyto senzory měření teploty vody připevněte na potrubí jejich zploštěnou (plochou) stranou pomocí přiložených vázacích kabelových pásků. Tyto ploché strany zajišťují přímý kontakt těchto senzorů s potrubím (viz následující vyobrazení). Bude-li potrubí obaleno izolačním materiálem, pak tuto izolaci na místě připevnění senzorů nejprve s potrubí odstraňte (případně zasuňte tyto senzory pod izolaci). K minimalizaci ovlivňování těchto senzorů (čidel) měření teploty vody vnější teplotou zásobníku na teplou vodu (bojleru, kotle) umístěte tyto senzory na potrubí v minimální vzdálenosti 30 cm od zásobníku na teplou vodu. Zajistěte, aby nemohlo dojít k poškození kabelů těchto senzorů o ostré hrany nebo k porušení jejich izolace vysokými teplotami v blízkosti trubek odvádějící spaliny. Nyní proveďte instalaci nástěnného spínače oběhového čerpadla FS20 AS1 podle příslušného návodu k montáži a k obsluze. Toto zařízení dokáže rovněž ovládat čtyřkanálový spínač FS20 AS1 nebo zásuvku FS20 ST. Proveďte podle kapitoly 8. Obsluha a naprogramování zařízení všechna potřebná nastavení tohoto přístroje na ovládání oběhového čerpadla. Poté zkontrolujte, zda dojde po zapnutí spínače oběhového čerpadla FS20 AS1 stisknutím příslušného tlačítka na bezdrátovém dálkovém ovladači (například na FS20 S4A ) k opětovnému vypnutí spínače oběhového čerpadla po uplynutí 10 minut (nastavený čas, po jehož uplynutí má dojít k vypnutí oběhového čerpadla). Příklad instalace zařízení A B C D E F G H Ztráta tepla (snížení teploty vody v potrubí). Bezdrátový dálkový ovladač (například FS20 S4A ). Zařízení FS20 ZPS. Senzor měřící teplotu do okruhu přiváděné vody Vorlauf (ze zásobníku teplé vody). Zásobníku na teplou vodu (bojler, kotel). Senzor měřící teplotu z okruhu odváděné vody Rücklauf (přívod ochlazené vody do zásobníku teplé vody přes oběhové čerpadlo). Oběhové čerpadlo. Spínač oběhového čerpadla FS20 AS

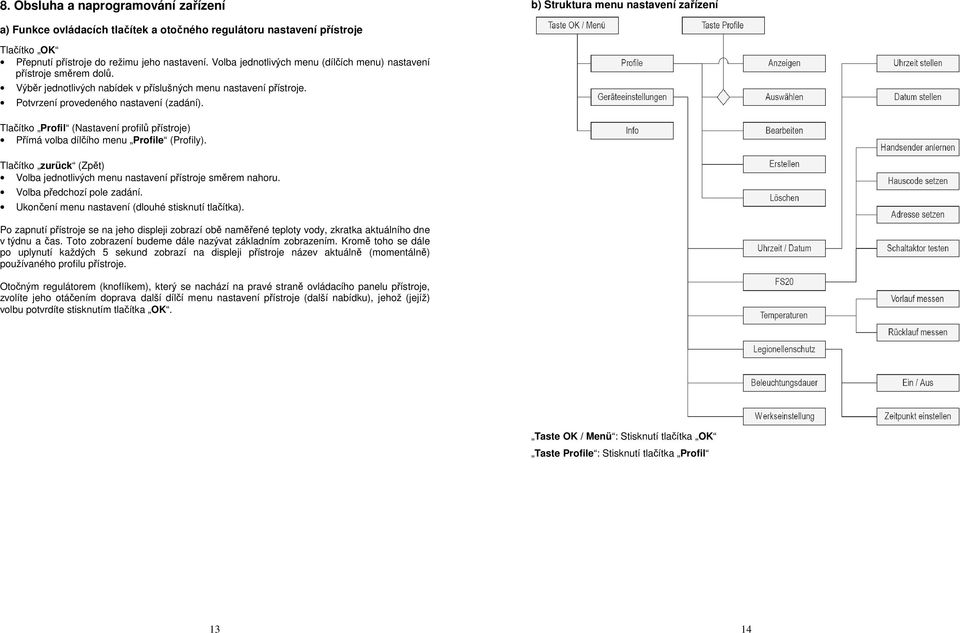

7 8. Obsluha a naprogramování zařízení b) Struktura menu nastavení zařízení a) Funkce ovládacích tlačítek a otočného regulátoru nastavení přístroje Tlačítko OK Přepnutí přístroje do režimu jeho nastavení. Volba jednotlivých menu (dílčích menu) nastavení přístroje směrem dolů. Výběr jednotlivých nabídek v příslušných menu nastavení přístroje. Potvrzení provedeného nastavení (zadání). Tlačítko Profil (Nastavení profilů přístroje) Přímá volba dílčího menu Profile (Profily). Tlačítko zurück (Zpět) Volba jednotlivých menu nastavení přístroje směrem nahoru. Volba předchozí pole zadání. Ukončení menu nastavení (dlouhé stisknutí tlačítka). Po zapnutí přístroje se na jeho displeji zobrazí obě naměřené teploty vody, zkratka aktuálního dne v týdnu a čas. Toto zobrazení budeme dále nazývat základním zobrazením. Kromě toho se dále po uplynutí každých 5 sekund zobrazí na displeji přístroje název aktuálně (momentálně) používaného profilu přístroje. Otočným regulátorem (knoflíkem), který se nachází na pravé straně ovládacího panelu přístroje, zvolíte jeho otáčením doprava další dílčí menu nastavení přístroje (další nabídku), jehož (jejíž) volbu potvrdíte stisknutím tlačítka OK. Taste OK / Menü : Stisknutí tlačítka OK Taste Profile : Stisknutí tlačítka Profil 13 14

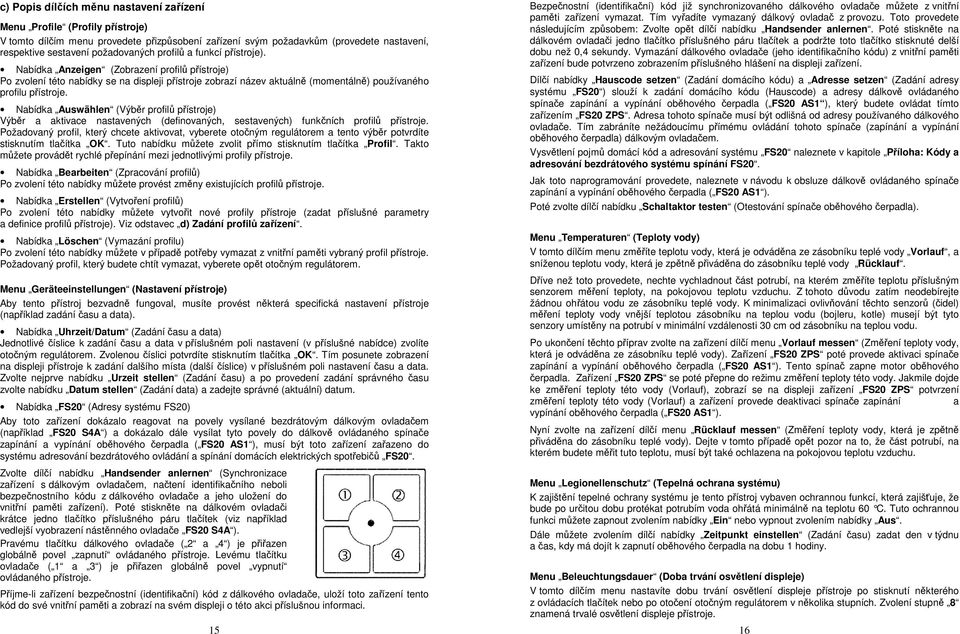

8 c) Popis dílčích měnu nastavení zařízení Menu Profile (Profily přístroje) V tomto dílčím menu provedete přizpůsobení zařízení svým požadavkům (provedete nastavení, respektive sestavení požadovaných profilů a funkcí přístroje). Nabídka Anzeigen (Zobrazení profilů přístroje) Po zvolení této nabídky se na displeji přístroje zobrazí název aktuálně (momentálně) používaného profilu přístroje. Nabídka Auswählen (Výběr profilů přístroje) Výběr a aktivace nastavených (definovaných, sestavených) funkčních profilů přístroje. Požadovaný profil, který chcete aktivovat, vyberete otočným regulátorem a tento výběr potvrdíte stisknutím tlačítka OK. Tuto nabídku můžete zvolit přímo stisknutím tlačítka Profil. Takto můžete provádět rychlé přepínání mezi jednotlivými profily přístroje. Nabídka Bearbeiten (Zpracování profilů) Po zvolení této nabídky můžete provést změny existujících profilů přístroje. Nabídka Erstellen (Vytvoření profilů) Po zvolení této nabídky můžete vytvořit nové profily přístroje (zadat příslušné parametry a definice profilů přístroje). Viz odstavec d) Zadání profilů zařízení. Nabídka Löschen (Vymazání profilu) Po zvolení této nabídky můžete v případě potřeby vymazat z vnitřní paměti vybraný profil přístroje. Požadovaný profil, který budete chtít vymazat, vyberete opět otočným regulátorem. Menu Geräteeinstellungen (Nastavení přístroje) Aby tento přístroj bezvadně fungoval, musíte provést některá specifická nastavení přístroje (například zadání času a data). Nabídka Uhrzeit/Datum (Zadání času a data) Jednotlivé číslice k zadání času a data v příslušném poli nastavení (v příslušné nabídce) zvolíte otočným regulátorem. Zvolenou číslici potvrdíte stisknutím tlačítka OK. Tím posunete zobrazení na displeji přístroje k zadání dalšího místa (další číslice) v příslušném poli nastavení času a data. Zvolte nejprve nabídku Urzeit stellen (Zadání času) a po provedení zadání správného času zvolte nabídku Datum stellen (Zadání data) a zadejte správné (aktuální) datum. Nabídka FS20 (Adresy systému FS20) Aby toto zařízení dokázalo reagovat na povely vysílané bezdrátovým dálkovým ovladačem (například FS20 S4A ) a dokázalo dále vysílat tyto povely do dálkově ovládaného spínače zapínání a vypínání oběhového čerpadla ( FS20 AS1 ), musí být toto zařízení zařazeno do systému adresování bezdrátového ovládání a spínání domácích elektrických spotřebičů FS20. Zvolte dílčí nabídku Handsender anlernen (Synchronizace zařízení s dálkovým ovladačem, načtení identifikačního neboli bezpečnostního kódu z dálkového ovladače a jeho uložení do vnitřní paměti zařízení). Poté stiskněte na dálkovém ovladači krátce jedno tlačítko příslušného páru tlačítek (viz například vedlejší vyobrazení nástěnného ovladače FS20 S4A ). Pravému tlačítku dálkového ovladače ( 2 a 4 ) je přiřazen globálně povel zapnutí ovládaného přístroje. Levému tlačítku ovladače ( 1 a 3 ) je přiřazen globálně povel vypnutí ovládaného přístroje. Příjme-li zařízení bezpečnostní (identifikační) kód z dálkového ovladače, uloží toto zařízení tento kód do své vnitřní paměti a zobrazí na svém displeji o této akci příslušnou informaci. 15 Bezpečnostní (identifikační) kód již synchronizovaného dálkového ovladače můžete z vnitřní paměti zařízení vymazat. Tím vyřadíte vymazaný dálkový ovladač z provozu. Toto provedete následujícím způsobem: Zvolte opět dílčí nabídku Handsender anlernen. Poté stiskněte na dálkovém ovladači jedno tlačítko příslušného páru tlačítek a podržte toto tlačítko stisknuté delší dobu než 0,4 sekundy. Vymazání dálkového ovladače (jeho identifikačního kódu) z vnitřní paměti zařízení bude potvrzeno zobrazením příslušného hlášení na displeji zařízení. Dílčí nabídky Hauscode setzen (Zadání domácího kódu) a Adresse setzen (Zadání adresy systému FS20 ) slouží k zadání domácího kódu (Hauscode) a adresy dálkově ovládaného spínače zapínání a vypínání oběhového čerpadla ( FS20 AS1 ), který budete ovládat tímto zařízením FS20 ZPS. Adresa tohoto spínače musí být odlišná od adresy používaného dálkového ovladače. Tím zabráníte nežádoucímu přímému ovládání tohoto spínače (zapínání a vypínání oběhového čerpadla) dálkovým ovladačem. Vysvětlení pojmů domácí kód a adresování systému FS20 naleznete v kapitole Příloha: Kódy a adresování bezdrátového systému spínání FS20. Jak toto naprogramování provedete, naleznete v návodu k obsluze dálkově ovládaného spínače zapínání a vypínání oběhového čerpadla ( FS20 AS1 ). Poté zvolte dílčí nabídku Schaltaktor testen (Otestování spínače oběhového čerpadla). Menu Temperaturen (Teploty vody) V tomto dílčím menu změříte teplotu vody, která je odváděna ze zásobníku teplé vody Vorlauf, a sníženou teplotu vody, která je zpětně přiváděna do zásobníku teplé vody Rücklauf. Dříve než toto provedete, nechte vychladnout část potrubí, na kterém změříte teplotu příslušným senzorem měření teploty, na pokojovou teplotu vzduchu. Z tohoto důvodu zatím neodebírejte žádnou ohřátou vodu ze zásobníku teplé vody. K minimalizaci ovlivňování těchto senzorů (čidel) měření teploty vody vnější teplotou zásobníku na teplou vodu (bojleru, kotle) musejí být tyto senzory umístěny na potrubí v minimální vzdálenosti 30 cm od zásobníku na teplou vodu. Po ukončení těchto příprav zvolte na zařízení dílčí menu Vorlauf messen (Změření teploty vody, která je odváděna ze zásobníku teplé vody). Zařízení FS20 ZPS poté provede aktivaci spínače zapínání a vypínání oběhového čerpadla ( FS20 AS1 ). Tento spínač zapne motor oběhového čerpadla. Zařízení FS20 ZPS se poté přepne do režimu změření teploty této vody. Jakmile dojde ke změření teploty této vody (Vorlauf), zobrazí se na displeji zařízení FS20 ZPS potvrzení změření teploty této vody (Vorlauf) a zařízení provede deaktivaci spínače zapínání a vypínání oběhového čerpadla ( FS20 AS1 ). Nyní zvolte na zařízení dílčí menu Rücklauf messen (Změření teploty vody, která je zpětně přiváděna do zásobníku teplé vody). Dejte v tomto případě opět pozor na to, že část potrubí, na kterém budete měřit tuto teplotu, musí být také ochlazena na pokojovou teplotu vzduchu. Menu Legionellenschutz (Tepelná ochrana systému) K zajištění tepelné ochrany systému je tento přístroj vybaven ochrannou funkcí, která zajišťuje, že bude po určitou dobu protékat potrubím voda ohřátá minimálně na teplotu 60 C. Tuto ochrannou funkci můžete zapnout zvolením nabídky Ein nebo vypnout zvolením nabídky Aus. Dále můžete zvolením dílčí nabídky Zeitpunkt einstellen (Zadání času) zadat den v týdnu a čas, kdy má dojít k zapnutí oběhového čerpadla na dobu 1 hodiny. Menu Beleuchtungsdauer (Doba trvání osvětlení displeje) V tomto dílčím menu nastavíte dobu trvání osvětlení displeje přístroje po stisknutí některého z ovládacích tlačítek nebo po otočení otočným regulátorem v několika stupních. Zvolení stupně 8 znamená trvalé osvětlení displeje přístroje. 16

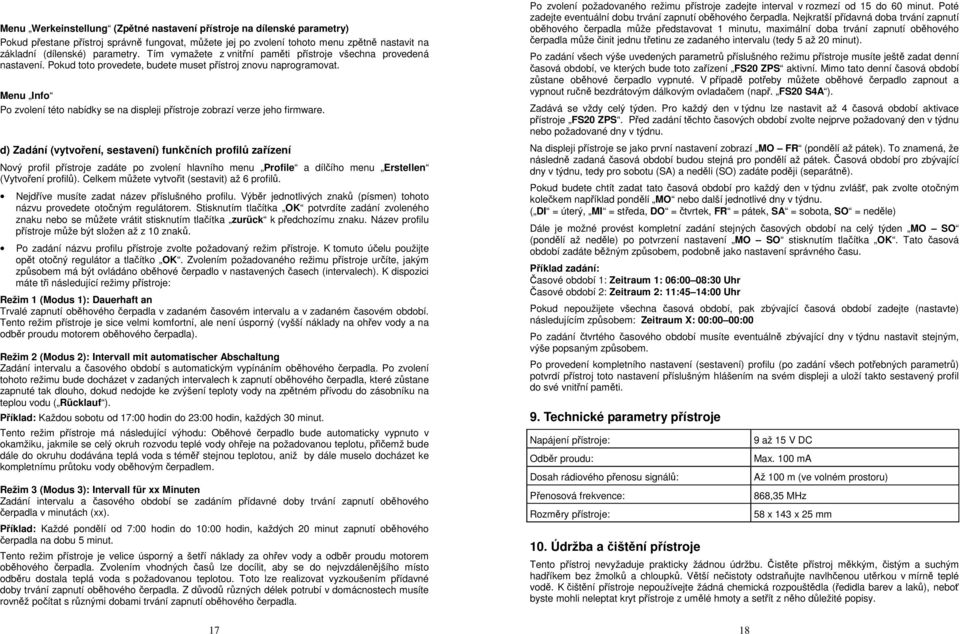

9 Menu Werkeinstellung (Zpětné nastavení přístroje na dílenské parametry) Pokud přestane přístroj správně fungovat, můžete jej po zvolení tohoto menu zpětně nastavit na základní (dílenské) parametry. Tím vymažete z vnitřní paměti přístroje všechna provedená nastavení. Pokud toto provedete, budete muset přístroj znovu naprogramovat. Menu Info Po zvolení této nabídky se na displeji přístroje zobrazí verze jeho firmware. d) Zadání (vytvoření, sestavení) funkčních profilů zařízení Nový profil přístroje zadáte po zvolení hlavního menu Profile a dílčího menu Erstellen (Vytvoření profilů). Celkem můžete vytvořit (sestavit) až 6 profilů. Nejdříve musíte zadat název příslušného profilu. Výběr jednotlivých znaků (písmen) tohoto názvu provedete otočným regulátorem. Stisknutím tlačítka OK potvrdíte zadání zvoleného znaku nebo se můžete vrátit stisknutím tlačítka zurück k předchozímu znaku. Název profilu přístroje může být složen až z 10 znaků. Po zadání názvu profilu přístroje zvolte požadovaný režim přístroje. K tomuto účelu použijte opět otočný regulátor a tlačítko OK. Zvolením požadovaného režimu přístroje určíte, jakým způsobem má být ovládáno oběhové čerpadlo v nastavených časech (intervalech). K dispozici máte tři následující režimy přístroje: Režim 1 (Modus 1): Dauerhaft an Trvalé zapnutí oběhového čerpadla v zadaném časovém intervalu a v zadaném časovém období. Tento režim přístroje je sice velmi komfortní, ale není úsporný (vyšší náklady na ohřev vody a na odběr proudu motorem oběhového čerpadla). Režim 2 (Modus 2): Intervall mit automatischer Abschaltung Zadání intervalu a časového období s automatickým vypínáním oběhového čerpadla. Po zvolení tohoto režimu bude docházet v zadaných intervalech k zapnutí oběhového čerpadla, které zůstane zapnuté tak dlouho, dokud nedojde ke zvýšení teploty vody na zpětném přívodu do zásobníku na teplou vodu ( Rücklauf ). Příklad: Každou sobotu od 17:00 hodin do 23:00 hodin, každých 30 minut. Tento režim přístroje má následující výhodu: Oběhové čerpadlo bude automaticky vypnuto v okamžiku, jakmile se celý okruh rozvodu teplé vody ohřeje na požadovanou teplotu, přičemž bude dále do okruhu dodávána teplá voda s téměř stejnou teplotou, aniž by dále muselo docházet ke kompletnímu průtoku vody oběhovým čerpadlem. Režim 3 (Modus 3): Intervall für xx Minuten Zadání intervalu a časového období se zadáním přídavné doby trvání zapnutí oběhového čerpadla v minutách (xx). Příklad: Každé pondělí od 7:00 hodin do 10:00 hodin, každých 20 minut zapnutí oběhového čerpadla na dobu 5 minut. Tento režim přístroje je velice úsporný a šetří náklady za ohřev vody a odběr proudu motorem oběhového čerpadla. Zvolením vhodných časů lze docílit, aby se do nejvzdálenějšího místo odběru dostala teplá voda s požadovanou teplotou. Toto lze realizovat vyzkoušením přídavné doby trvání zapnutí oběhového čerpadla. Z důvodů různých délek potrubí v domácnostech musíte rovněž počítat s různými dobami trvání zapnutí oběhového čerpadla. 17 Po zvolení požadovaného režimu přístroje zadejte interval v rozmezí od 15 do 60 minut. Poté zadejte eventuální dobu trvání zapnutí oběhového čerpadla. Nejkratší přídavná doba trvání zapnutí oběhového čerpadla může představovat 1 minutu, maximální doba trvání zapnutí oběhového čerpadla může činit jednu třetinu ze zadaného intervalu (tedy 5 až 20 minut). Po zadání všech výše uvedených parametrů příslušného režimu přístroje musíte ještě zadat denní časová období, ve kterých bude toto zařízení FS20 ZPS aktivní. Mimo tato denní časová období zůstane oběhové čerpadlo vypnuté. V případě potřeby můžete oběhové čerpadlo zapnout a vypnout ručně bezdrátovým dálkovým ovladačem (např. FS20 S4A ). Zadává se vždy celý týden. Pro každý den v týdnu lze nastavit až 4 časová období aktivace přístroje FS20 ZPS. Před zadání těchto časových období zvolte nejprve požadovaný den v týdnu nebo požadované dny v týdnu. Na displeji přístroje se jako první nastavení zobrazí MO FR (pondělí až pátek). To znamená, že následně zadaná časová období budou stejná pro pondělí až pátek. Časová období pro zbývající dny v týdnu, tedy pro sobotu (SA) a neděli (SO) zadáte poději (separátně). Pokud budete chtít zadat tato časová období pro každý den v týdnu zvlášť, pak zvolte otočným kolečkem například pondělí MO nebo další jednotlivé dny v týdnu. ( DI = úterý, MI = středa, DO = čtvrtek, FR = pátek, SA = sobota, SO = neděle) Dále je možné provést kompletní zadání stejných časových období na celý týden MO SO (pondělí až neděle) po potvrzení nastavení MO SO stisknutím tlačítka OK. Tato časová období zadáte běžným způsobem, podobně jako nastavení správného času. Příklad zadání: Časové období 1: Zeitraum 1: 06:00 08:30 Uhr Časové období 2: Zeitraum 2: 11:45 14:00 Uhr Pokud nepoužijete všechna časová období, pak zbývající časová období zadejte (nastavte) následujícím způsobem: Zeitraum X: 00:00 00:00 Po zadání čtvrtého časového období musíte eventuálně zbývající dny v týdnu nastavit stejným, výše popsaným způsobem. Po provedení kompletního nastavení (sestavení) profilu (po zadání všech potřebných parametrů) potvrdí přístroj toto nastavení příslušným hlášením na svém displeji a uloží takto sestavený profil do své vnitřní paměti. 9. Technické parametry přístroje Napájení přístroje: Odběr proudu: Dosah rádiového přenosu signálů: Přenosová frekvence: Rozměry přístroje: 10. Údržba a čištění přístroje 18 9 až 15 V DC Max. 100 ma Až 100 m (ve volném prostoru) 868,35 MHz 58 x 143 x 25 mm Tento přístroj nevyžaduje prakticky žádnou údržbu. Čistěte přístroj měkkým, čistým a suchým hadříkem bez žmolků a chloupků. Větší nečistoty odstraňujte navlhčenou utěrkou v mírně teplé vodě. K čištění přístroje nepoužívejte žádná chemická rozpouštědla (ředidla barev a laků), neboť byste mohli neleptat kryt přístroje z umělé hmoty a setřít z něho důležité popisy.

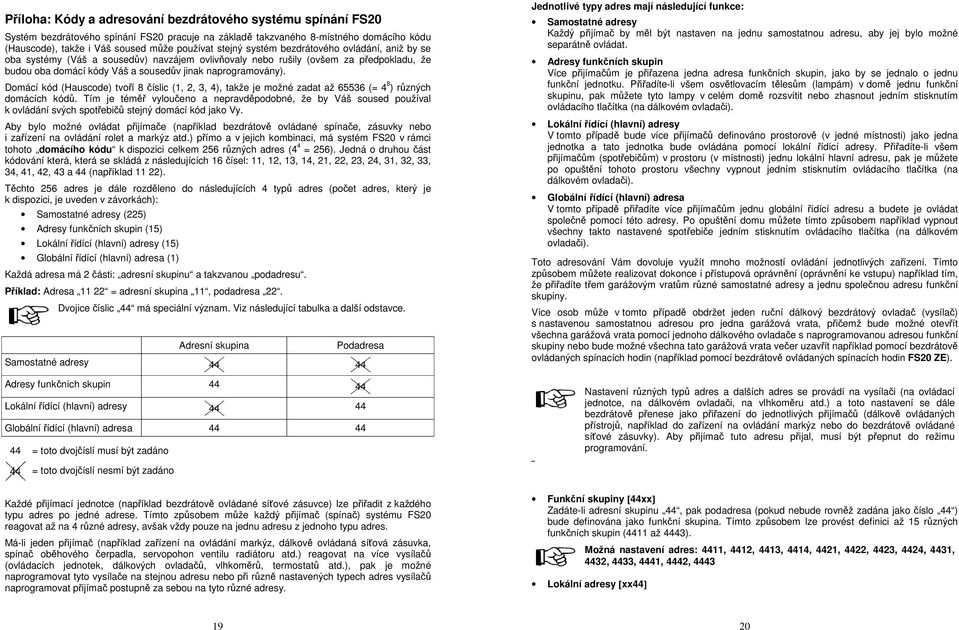

10 Příloha: Kódy a adresování bezdrátového systému spínání FS20 Systém bezdrátového spínání FS20 pracuje na základě takzvaného 8-místného domácího kódu (Hauscode), takže i Váš soused může používat stejný systém bezdrátového ovládání, aniž by se oba systémy (Váš a sousedův) navzájem ovlivňovaly nebo rušily (ovšem za předpokladu, že budou oba domácí kódy Váš a sousedův jinak naprogramovány). Domácí kód (Hauscode) tvoří 8 číslic (1, 2, 3, 4), takže je možné zadat až (= 4 8 ) různých domácích kódů. Tím je téměř vyloučeno a nepravděpodobné, že by Váš soused používal k ovládání svých spotřebičů stejný domácí kód jako Vy. Aby bylo možné ovládat přijímače (například bezdrátově ovládané spínače, zásuvky nebo i zařízení na ovládání rolet a markýz atd.) přímo a v jejich kombinaci, má systém FS20 v rámci tohoto domácího kódu k dispozici celkem 256 různých adres (4 4 = 256). Jedná o druhou část kódování která, která se skládá z následujících 16 čísel: 11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43 a 44 (například 11 22). Těchto 256 adres je dále rozděleno do následujících 4 typů adres (počet adres, který je k dispozici, je uveden v závorkách): Samostatné adresy (225) Adresy funkčních skupin (15) Lokální řídící (hlavní) adresy (15) Globální řídící (hlavní) adresa (1) Každá adresa má 2 části: adresní skupinu a takzvanou podadresu. Příklad: Adresa = adresní skupina 11, podadresa 22. Samostatné adresy Dvojice číslic 44 má speciální význam. Viz následující tabulka a další odstavce. Adresní skupina Podadresa Jednotlivé typy adres mají následující funkce: Samostatné adresy Každý přijímač by měl být nastaven na jednu samostatnou adresu, aby jej bylo možné separátně ovládat. Adresy funkčních skupin Více přijímačům je přiřazena jedna adresa funkčních skupin, jako by se jednalo o jednu funkční jednotku. Přiřadíte-li všem osvětlovacím tělesům (lampám) v domě jednu funkční skupinu, pak můžete tyto lampy v celém domě rozsvítit nebo zhasnout jedním stisknutím ovládacího tlačítka (na dálkovém ovladači). Lokální řídící (hlavní) adresy V tomto případě bude více přijímačů definováno prostorově (v jedné místnosti) jako jedna jednotka a tato jednotka bude ovládána pomocí lokální řídící adresy. Přiřadíte-li všem přijímačům (spotřebičům) v prostoru (v místnosti) jednu lokální hlavní adresu, pak je můžete po opuštění tohoto prostoru všechny vypnout jedním stisknutím ovládacího tlačítka (na dálkovém ovladači). Globální řídící (hlavní) adresa V tomto případě přiřadíte více přijímačům jednu globální řídící adresu a budete je ovládat společně pomocí této adresy. Po opuštění domu můžete tímto způsobem například vypnout všechny takto nastavené spotřebiče jedním stisknutím ovládacího tlačítka (na dálkovém ovladači). Toto adresování Vám dovoluje využít mnoho možností ovládání jednotlivých zařízení. Tímto způsobem můžete realizovat dokonce i přístupová oprávnění (oprávnění ke vstupu) například tím, že přiřadíte třem garážovým vratům různé samostatné adresy a jednu společnou adresu funkční skupiny. Více osob může v tomto případě obdržet jeden ruční dálkový bezdrátový ovladač (vysílač) s nastavenou samostatnou adresou pro jedna garážová vrata, přičemž bude možné otevřít všechna garážová vrata pomocí jednoho dálkového ovladače s naprogramovanou adresou funkční skupiny nebo bude možné všechna tato garážová vrata večer uzavřít například pomocí bezdrátově ovládaných spínacích hodin (například pomocí bezdrátově ovládaných spínacích hodin FS20 ZE). Adresy funkčních skupin 44 Lokální řídící (hlavní) adresy 44 Globální řídící (hlavní) adresa = toto dvojčíslí musí být zadáno = toto dvojčíslí nesmí být zadáno Nastavení různých typů adres a dalších adres se provádí na vysílači (na ovládací jednotce, na dálkovém ovladači, na vlhkoměru atd.) a toto nastavení se dále bezdrátově přenese jako přiřazení do jednotlivých přijímačů (dálkově ovládaných přístrojů, například do zařízení na ovládání markýz nebo do bezdrátově ovládané síťové zásuvky). Aby přijímač tuto adresu přijal, musí být přepnut do režimu programování. Každé přijímací jednotce (například bezdrátově ovládané síťové zásuvce) lze přiřadit z každého typu adres po jedné adrese. Tímto způsobem může každý přijímač (spínač) systému FS20 reagovat až na 4 různé adresy, avšak vždy pouze na jednu adresu z jednoho typu adres. Má-li jeden přijímač (například zařízení na ovládání markýz, dálkově ovládaná síťová zásuvka, spínač oběhového čerpadla, servopohon ventilu radiátoru atd.) reagovat na více vysílačů (ovládacích jednotek, dálkových ovladačů, vlhkoměrů, termostatů atd.), pak je možné naprogramovat tyto vysílače na stejnou adresu nebo při různě nastavených typech adres vysílačů naprogramovat přijímač postupně za sebou na tyto různé adresy. Funkční skupiny [44xx] Zadáte-li adresní skupinu 44, pak podadresa (pokud nebude rovněž zadána jako číslo 44 ) bude definována jako funkční skupina. Tímto způsobem lze provést definici až 15 různých funkčních skupin (4411 až 4443). Možná nastavení adres: 4411, 4412, 4413, 4414, 4421, 4422, 4423, 4424, 4431, 4432, 4433, 4441, 4442, 4443 Lokální adresy [xx44] 19 20
