Vyhledání koridoru pro prověření budoucího umístění stavby propojení silnic I/38 a II/602 silnicí II. třídy jižně od Jihlavy

Transkript

1 Vyhledání koridoru pro prověření budoucího umístění stavby propojení silnic I/38 a II/602 silnicí II. třídy jižně od Jihlavy Objednatel: Zastoupený: Kraj Vysočina, Žižkova 57, Jihlava MUDr. Jiřím Běhounkem, hejtmanem kraje Ing. arch. Janem Strejčkem, ve věcech technických Zhotovitel: AF-CITYPLAN s. r. o., Jindřišská 17, Praha 1 Zastoupený: Ing. Milanem Komínkem ve věcech smluvních Ing. Ondřejem Kypem ve věcech technických Autorský kolektiv: Ing. Marcela Němcová technické řešení Ing. Hana Ali vliv na životní prostředí Michal Prosek dopravní modelování Kontrola: Ing. Ondřej Kyp Číslo zakázky zhotovitele: Datum:

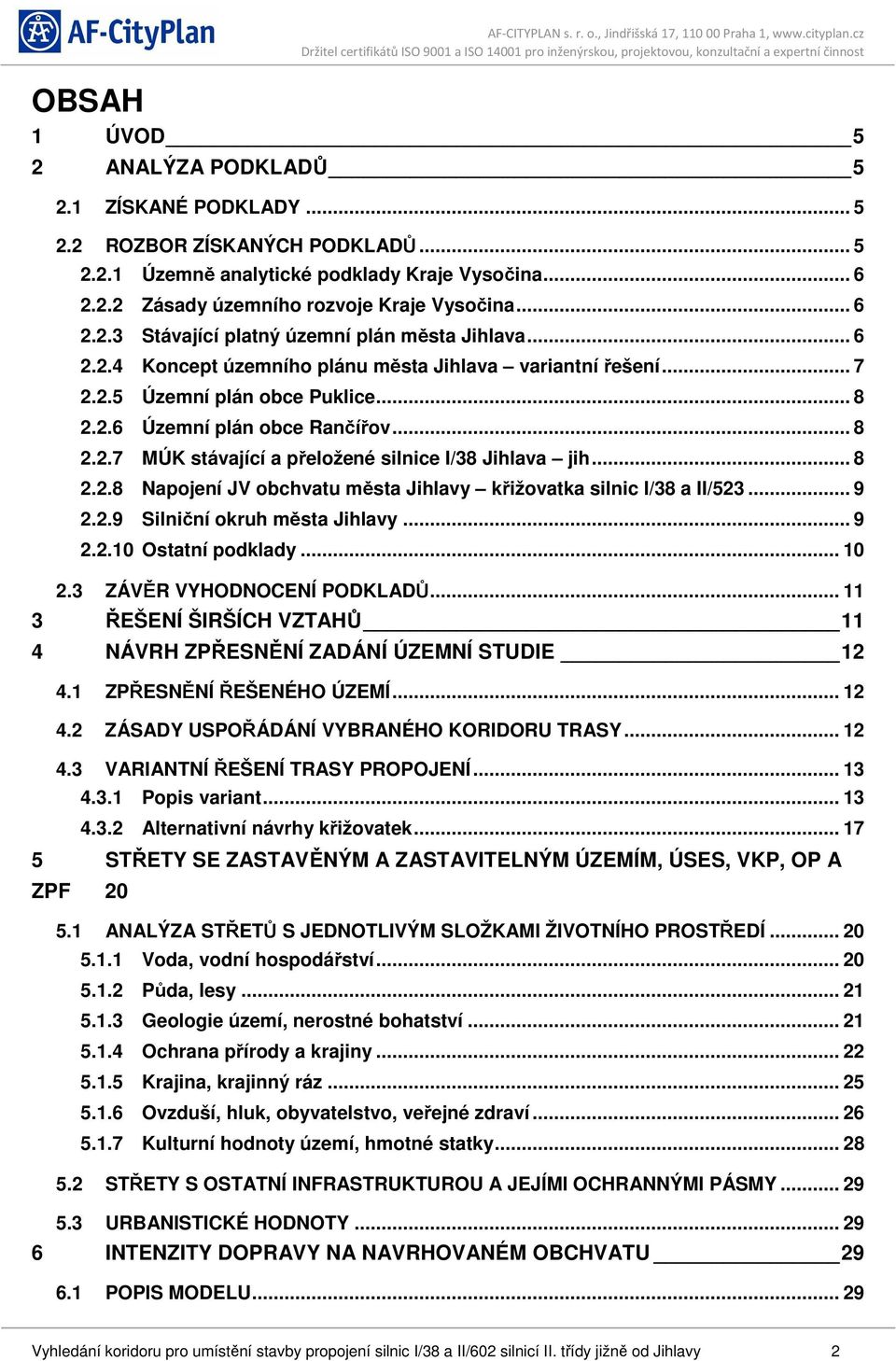

2 OBSAH 1 ÚVOD 5 2 ANALÝZA PODKLADŮ ZÍSKANÉ PODKLADY ROZBOR ZÍSKANÝCH PODKLADŮ Územně analytické podklady Kraje Vysočina Zásady územního rozvoje Kraje Vysočina Stávající platný územní plán města Jihlava Koncept územního plánu města Jihlava variantní řešení Územní plán obce Puklice Územní plán obce Rančířov MÚK stávající a přeložené silnice I/38 Jihlava jih Napojení JV obchvatu města Jihlavy křižovatka silnic I/38 a II/ Silniční okruh města Jihlavy Ostatní podklady ZÁVĚR VYHODNOCENÍ PODKLADŮ ŘEŠENÍ ŠIRŠÍCH VZTAHŮ 11 4 NÁVRH ZPŘESNĚNÍ ZADÁNÍ ÚZEMNÍ STUDIE ZPŘESNĚNÍ ŘEŠENÉHO ÚZEMÍ ZÁSADY USPOŘÁDÁNÍ VYBRANÉHO KORIDORU TRASY VARIANTNÍ ŘEŠENÍ TRASY PROPOJENÍ Popis variant Alternativní návrhy křižovatek STŘETY SE ZASTAVĚNÝM A ZASTAVITELNÝM ÚZEMÍM, ÚSES, VKP, OP A ZPF ANALÝZA STŘETŮ S JEDNOTLIVÝM SLOŽKAMI ŽIVOTNÍHO PROSTŘEDÍ Voda, vodní hospodářství Půda, lesy Geologie území, nerostné bohatství Ochrana přírody a krajiny Krajina, krajinný ráz Ovzduší, hluk, obyvatelstvo, veřejné zdraví Kulturní hodnoty území, hmotné statky STŘETY S OSTATNÍ INFRASTRUKTUROU A JEJÍMI OCHRANNÝMI PÁSMY URBANISTICKÉ HODNOTY INTENZITY DOPRAVY NA NAVRHOVANÉM OBCHVATU POPIS MODELU Vyhledání koridoru pro umístění stavby propojení silnic I/38 a II/602 silnicí II. třídy jižně od Jihlavy 2

3 6.2 POPIS DOPRAVNÍHO MODELU Dopravní poptávka Dopravní nabídka Prognóza vývoje dopravy VYHODNOCENÍ INTENZIT DOPRAVY UZAVÍRKA DÁLNICE D KAPACITNÍ POSOUZENÍ POSOUZENÍ HOSPODÁŘSKÝCH PŘÍNOSŮ A ZTRÁT NÁKLADY ČASU UŽIVATELŮ NÁKLADY ČASU ZBOŽÍ PROVOZNÍ NÁKLADY UŽIVATELŮ NÁKLADY NEHODOVOSTI ENVIRONMENTÁLNÍ PŘÍNOSY ODHAD FINANČNÍCH NÁKLADŮ NA REALIZACI SILNICE 47 9 NÁVRH ETAPIZACE VYHODNOCENÍ VARIANT DOPORUČENÍ PRO ZPRACOVÁNÍ NAVAZUJÍCÍ ÚZEMNĚ PLÁNOVACÍ DOKUMENTACE ZÁVĚR 54 Vyhledání koridoru pro umístění stavby propojení silnic I/38 a II/602 silnicí II. třídy jižně od Jihlavy 3

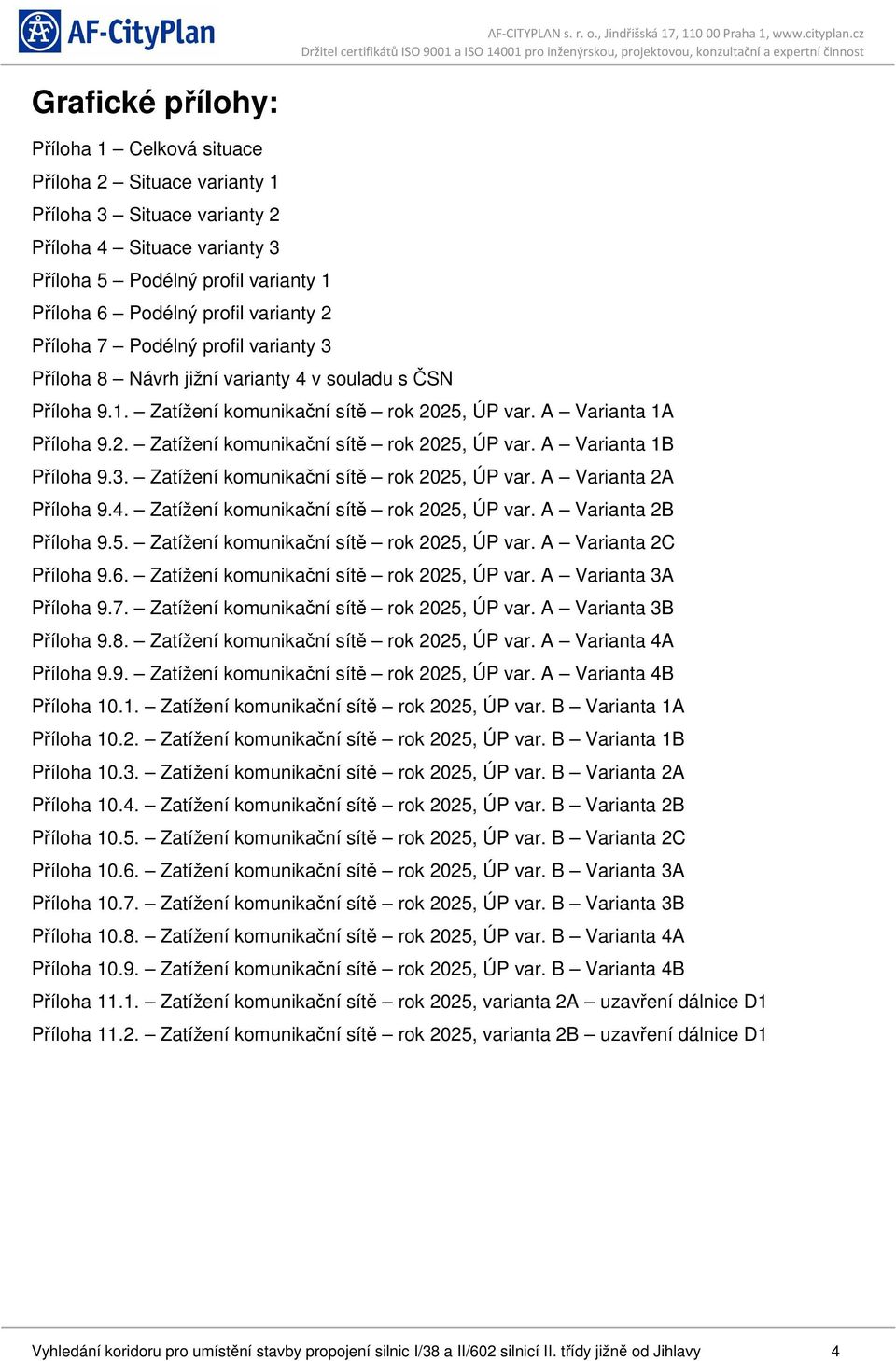

4 Grafické přílohy: Příloha 1 Celková situace Příloha 2 Situace varianty 1 Příloha 3 Situace varianty 2 Příloha 4 Situace varianty 3 Příloha 5 Podélný profil varianty 1 Příloha 6 Podélný profil varianty 2 Příloha 7 Podélný profil varianty 3 Příloha 8 Návrh jižní varianty 4 v souladu s ČSN Příloha 9.1. Zatížení komunikační sítě rok 2025, ÚP var. A Varianta 1A Příloha 9.2. Zatížení komunikační sítě rok 2025, ÚP var. A Varianta 1B Příloha 9.3. Zatížení komunikační sítě rok 2025, ÚP var. A Varianta 2A Příloha 9.4. Zatížení komunikační sítě rok 2025, ÚP var. A Varianta 2B Příloha 9.5. Zatížení komunikační sítě rok 2025, ÚP var. A Varianta 2C Příloha 9.6. Zatížení komunikační sítě rok 2025, ÚP var. A Varianta 3A Příloha 9.7. Zatížení komunikační sítě rok 2025, ÚP var. A Varianta 3B Příloha 9.8. Zatížení komunikační sítě rok 2025, ÚP var. A Varianta 4A Příloha 9.9. Zatížení komunikační sítě rok 2025, ÚP var. A Varianta 4B Příloha Zatížení komunikační sítě rok 2025, ÚP var. B Varianta 1A Příloha Zatížení komunikační sítě rok 2025, ÚP var. B Varianta 1B Příloha Zatížení komunikační sítě rok 2025, ÚP var. B Varianta 2A Příloha Zatížení komunikační sítě rok 2025, ÚP var. B Varianta 2B Příloha Zatížení komunikační sítě rok 2025, ÚP var. B Varianta 2C Příloha Zatížení komunikační sítě rok 2025, ÚP var. B Varianta 3A Příloha Zatížení komunikační sítě rok 2025, ÚP var. B Varianta 3B Příloha Zatížení komunikační sítě rok 2025, ÚP var. B Varianta 4A Příloha Zatížení komunikační sítě rok 2025, ÚP var. B Varianta 4B Příloha Zatížení komunikační sítě rok 2025, varianta 2A uzavření dálnice D1 Příloha Zatížení komunikační sítě rok 2025, varianta 2B uzavření dálnice D1 Vyhledání koridoru pro umístění stavby propojení silnic I/38 a II/602 silnicí II. třídy jižně od Jihlavy 4

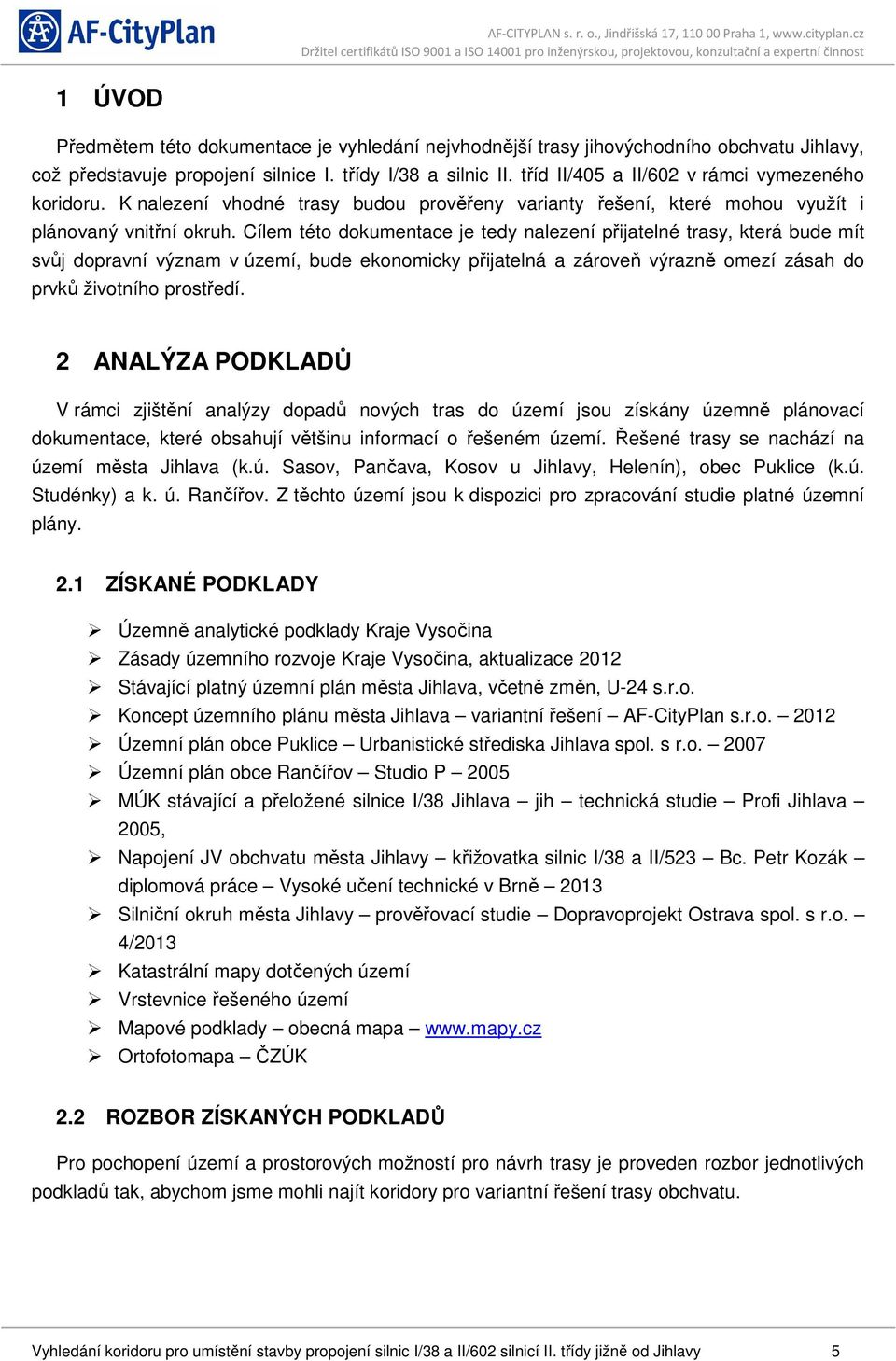

5 1 ÚVOD Předmětem této dokumentace je vyhledání nejvhodnější trasy jihovýchodního obchvatu Jihlavy, což představuje propojení silnice I. třídy I/38 a silnic II. tříd II/405 a II/602 v rámci vymezeného koridoru. K nalezení vhodné trasy budou prověřeny varianty řešení, které mohou využít i plánovaný vnitřní okruh. Cílem této dokumentace je tedy nalezení přijatelné trasy, která bude mít svůj dopravní význam v území, bude ekonomicky přijatelná a zároveň výrazně omezí zásah do prvků životního prostředí. 2 ANALÝZA PODKLADŮ V rámci zjištění analýzy dopadů nových tras do území jsou získány územně plánovací dokumentace, které obsahují většinu informací o řešeném území. Řešené trasy se nachází na území města Jihlava (k.ú. Sasov, Pančava, Kosov u Jihlavy, Helenín), obec Puklice (k.ú. Studénky) a k. ú. Rančířov. Z těchto území jsou k dispozici pro zpracování studie platné územní plány. 2.1 ZÍSKANÉ PODKLADY Územně analytické podklady Kraje Vysočina Zásady územního rozvoje Kraje Vysočina, aktualizace 2012 Stávající platný územní plán města Jihlava, včetně změn, U-24 s.r.o. Koncept územního plánu města Jihlava variantní řešení AF-CityPlan s.r.o Územní plán obce Puklice Urbanistické střediska Jihlava spol. s r.o Územní plán obce Rančířov Studio P 2005 MÚK stávající a přeložené silnice I/38 Jihlava jih technická studie Profi Jihlava 2005, Napojení JV obchvatu města Jihlavy křižovatka silnic I/38 a II/523 Bc. Petr Kozák diplomová práce Vysoké učení technické v Brně 2013 Silniční okruh města Jihlavy prověřovací studie Dopravoprojekt Ostrava spol. s r.o. 4/2013 Katastrální mapy dotčených území Vrstevnice řešeného území Mapové podklady obecná mapa Ortofotomapa ČZÚK 2.2 ROZBOR ZÍSKANÝCH PODKLADŮ Pro pochopení území a prostorových možností pro návrh trasy je proveden rozbor jednotlivých podkladů tak, abychom jsme mohli najít koridory pro variantní řešení trasy obchvatu. Vyhledání koridoru pro umístění stavby propojení silnic I/38 a II/602 silnicí II. třídy jižně od Jihlavy 5

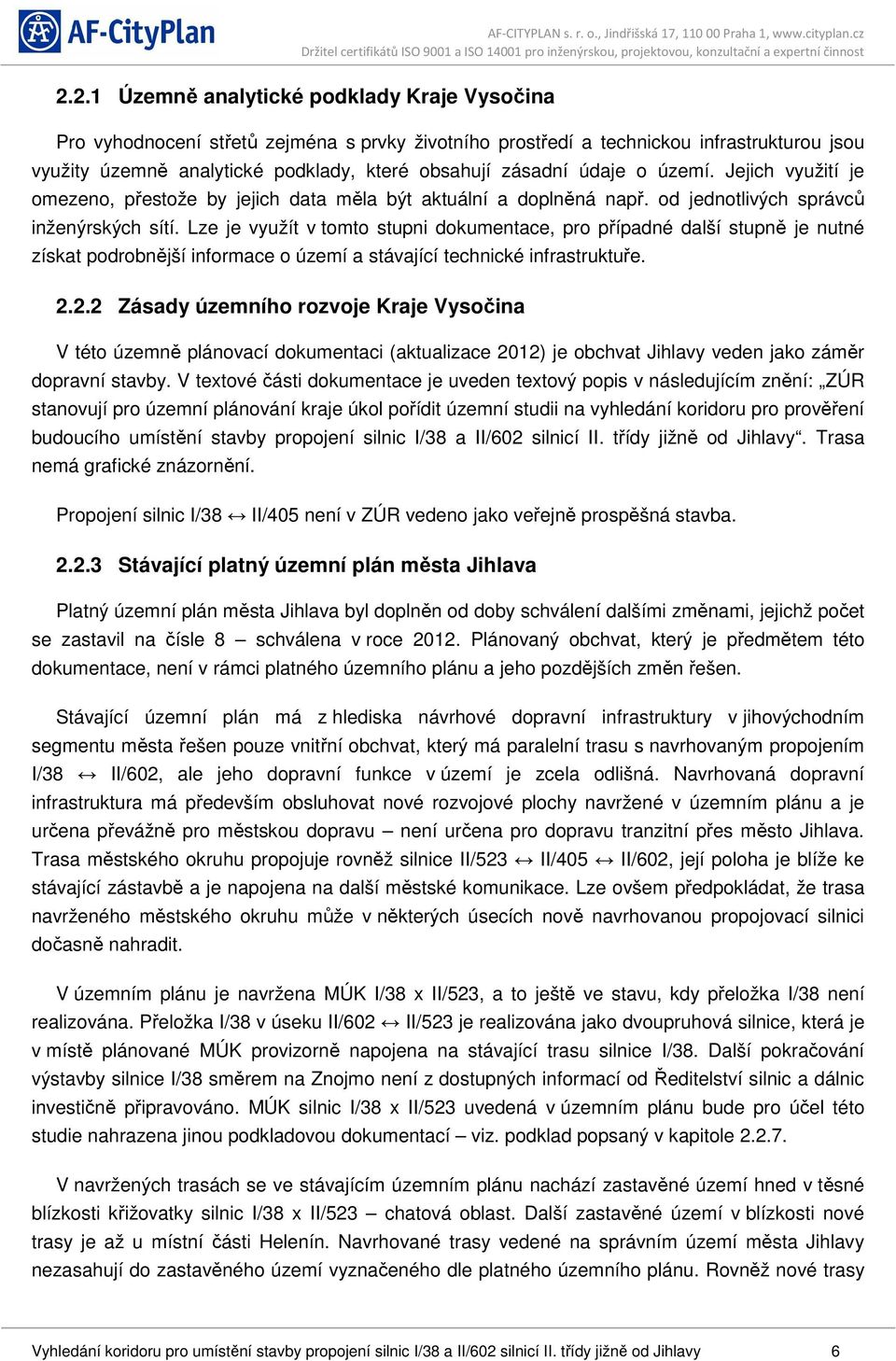

6 2.2.1 Územně analytické podklady Kraje Vysočina Pro vyhodnocení střetů zejména s prvky životního prostředí a technickou infrastrukturou jsou využity územně analytické podklady, které obsahují zásadní údaje o území. Jejich využití je omezeno, přestože by jejich data měla být aktuální a doplněná např. od jednotlivých správců inženýrských sítí. Lze je využít v tomto stupni dokumentace, pro případné další stupně je nutné získat podrobnější informace o území a stávající technické infrastruktuře Zásady územního rozvoje Kraje Vysočina V této územně plánovací dokumentaci (aktualizace 2012) je obchvat Jihlavy veden jako záměr dopravní stavby. V textové části dokumentace je uveden textový popis v následujícím znění: ZÚR stanovují pro územní plánování kraje úkol pořídit územní studii na vyhledání koridoru pro prověření budoucího umístění stavby propojení silnic I/38 a II/602 silnicí II. třídy jižně od Jihlavy. Trasa nemá grafické znázornění. Propojení silnic I/38 II/405 není v ZÚR vedeno jako veřejně prospěšná stavba Stávající platný územní plán města Jihlava Platný územní plán města Jihlava byl doplněn od doby schválení dalšími změnami, jejichž počet se zastavil na čísle 8 schválena v roce Plánovaný obchvat, který je předmětem této dokumentace, není v rámci platného územního plánu a jeho pozdějších změn řešen. Stávající územní plán má z hlediska návrhové dopravní infrastruktury v jihovýchodním segmentu města řešen pouze vnitřní obchvat, který má paralelní trasu s navrhovaným propojením I/38 II/602, ale jeho dopravní funkce v území je zcela odlišná. Navrhovaná dopravní infrastruktura má především obsluhovat nové rozvojové plochy navržené v územním plánu a je určena převážně pro městskou dopravu není určena pro dopravu tranzitní přes město Jihlava. Trasa městského okruhu propojuje rovněž silnice II/523 II/405 II/602, její poloha je blíže ke stávající zástavbě a je napojena na další městské komunikace. Lze ovšem předpokládat, že trasa navrženého městského okruhu může v některých úsecích nově navrhovanou propojovací silnici dočasně nahradit. V územním plánu je navržena MÚK I/38 x II/523, a to ještě ve stavu, kdy přeložka I/38 není realizována. Přeložka I/38 v úseku II/602 II/523 je realizována jako dvoupruhová silnice, která je v místě plánované MÚK provizorně napojena na stávající trasu silnice I/38. Další pokračování výstavby silnice I/38 směrem na Znojmo není z dostupných informací od Ředitelství silnic a dálnic investičně připravováno. MÚK silnic I/38 x II/523 uvedená v územním plánu bude pro účel této studie nahrazena jinou podkladovou dokumentací viz. podklad popsaný v kapitole V navržených trasách se ve stávajícím územním plánu nachází zastavěné území hned v těsné blízkosti křižovatky silnic I/38 x II/523 chatová oblast. Další zastavěné území v blízkosti nové trasy je až u místní části Helenín. Navrhované trasy vedené na správním území města Jihlavy nezasahují do zastavěného území vyznačeného dle platného územního plánu. Rovněž nové trasy Vyhledání koridoru pro umístění stavby propojení silnic I/38 a II/602 silnicí II. třídy jižně od Jihlavy 6

7 nezasahují v řešeném území města Jihlavy do zastavitelných ploch, které jsou navrženy zejména v místních částech Helenín, Kosov a podél nově navrženého vnitřního okruhu Koncept územního plánu města Jihlava variantní řešení V době zpracování této dokumentace probíhá proces tvorby nového územního plánu města Jihlavy. Koncept ve dvou variantách byl odevzdán v polovině roku 2012 a projednán koncem roku Předání zpracovateli pokynů pro dopracování návrhu proběhlo během června V konceptu územního plánu je zakreslena trasa propojení I/38 II/405 dle ZUR, a to v obou variantách. Začátek nové komunikace je navržen v prostoru mimoúrovňové křižovatky silnice I/38 x II/523, jejíž tvar je převzat z platného územního plánu. Trasa dále pokračuje východním směrem přes zastavěné území a je napojena na silnici II/405 v poloze dle nadřazené dokumentace ZUR. Další pokračování trasy směrem na II/602 je dle požadavků v ZUR upřesněno a umístěno jako koridor do terénu. V místě napojení na silnici II/602 je navržena křižovatka v takové poloze, aby bylo umožněno pokračování směrem na Hruškové Dvory (přes údolí řeky Jihlavy) a napojení na silnici bývalou silnici II/352 (MK Polenská) a další místní komunikace. Dále je rovněž zohledněna poloha navrhovaného obchvatu Velkého Beranova, která je součástí ZÚR. Ve výsledku je na silnici II/602 navržena pětiramenná křižovatka. Tyto nároky nejlépe splňuje okružní křižovatka. Trasa navrhovaného obchvatu je částečně vedena i přes sousední katastrální území, neboť trasování pouze na správním území města Jihlavy by bylo teoreticky možné, ale docházelo by k značnému přiblížení k vnitřnímu okruhu, což z hlediska dopravní obsluhy území není vhodné. Ve variantě 2 konceptu je trasa propojení I/38 II/602 shodná s první variantou. V druhé variantě konceptu ÚP Jihlava je doplněn vnitřní městský okruh o komunikační propojení silnic II/405 až II/602, které je doplněno rozvojovými plochami, zejména na jihovýchodě území obdobně jako ve stávajícím platném územním plánu. V této variantě je navržena mezi ulicemi Kosovská a II/602 další komunikační spojnice, která umožňuje vnitřnímu obchvatu města v jeho jižní části lépe fungovat i pro tranzitní dopravu, která by neměla vjíždět do těsné blízkosti centra města. Tato nová spojnice se odpojuje od vnitřního okruhu v křižovatce na ulici Kosovská a je vedena do místa, kde se navrhované propojení II/405 II/602 napojuje na II/602. Jedná se tady o alternativní řešení, které vychází z předpokladu, že komunikace vnitřního okruhu města, včetně nového propojení na II/602 k Helenínu, je zakreslena jako návrhová komunikace, tj. předpokládá se realizace v období platnosti územního plánu. Propojení silnic I/38 II/405 II/602 je navrženo jako koridor dopravní stavby, což vyjadřuje, že tato stavba nebude realizována do návrhového období územního plánu, ale až někdy po něm v území je vytvořena pouze územní rezerva, kde nebude možno umisťovat nové trvalé stavby. Takto navržený dopravní systém dle varianty 2 předpokládá etapizaci výstavby a provozu bylo by vybudováno propojení I/38 II/405 dle ZUR a dále by tranzitní doprava byla po II/405 přesměrována na vnitřní okruh, kterým by mimo stávající zastavěné území byla doprava vedena až na II/602. Shodně jako v platném územním plánu, tak i v obou variantách konceptu nezasahují vyznačené trasy obchvatu do zastavěného území. Rovněž nové trasy nezasahují v řešeném území města Vyhledání koridoru pro umístění stavby propojení silnic I/38 a II/602 silnicí II. třídy jižně od Jihlavy 7

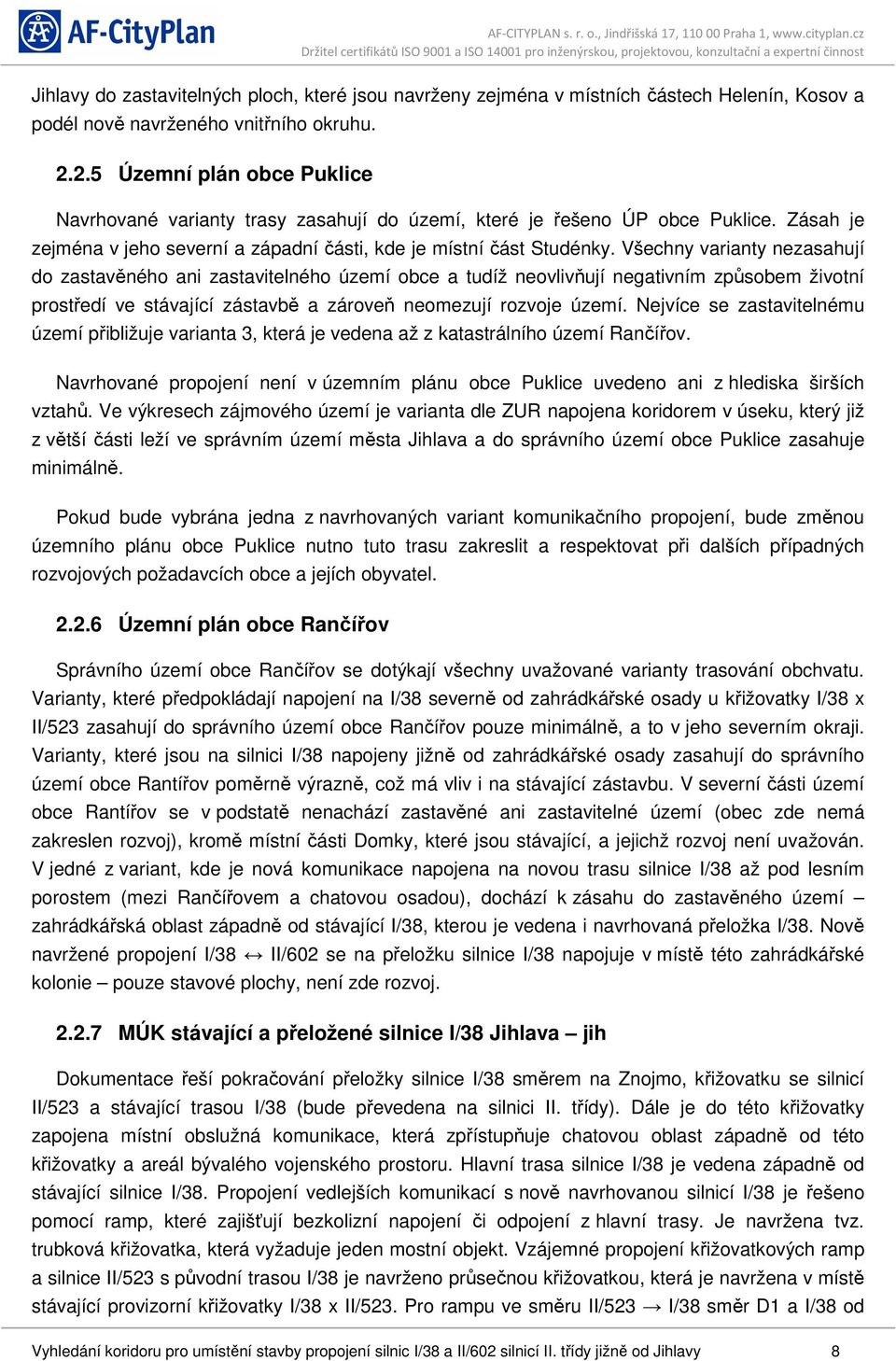

8 Jihlavy do zastavitelných ploch, které jsou navrženy zejména v místních částech Helenín, Kosov a podél nově navrženého vnitřního okruhu Územní plán obce Puklice Navrhované varianty trasy zasahují do území, které je řešeno ÚP obce Puklice. Zásah je zejména v jeho severní a západní části, kde je místní část Studénky. Všechny varianty nezasahují do zastavěného ani zastavitelného území obce a tudíž neovlivňují negativním způsobem životní prostředí ve stávající zástavbě a zároveň neomezují rozvoje území. Nejvíce se zastavitelnému území přibližuje varianta 3, která je vedena až z katastrálního území Rančířov. Navrhované propojení není v územním plánu obce Puklice uvedeno ani z hlediska širších vztahů. Ve výkresech zájmového území je varianta dle ZUR napojena koridorem v úseku, který již z větší části leží ve správním území města Jihlava a do správního území obce Puklice zasahuje minimálně. Pokud bude vybrána jedna z navrhovaných variant komunikačního propojení, bude změnou územního plánu obce Puklice nutno tuto trasu zakreslit a respektovat při dalších případných rozvojových požadavcích obce a jejích obyvatel Územní plán obce Rančířov Správního území obce Rančířov se dotýkají všechny uvažované varianty trasování obchvatu. Varianty, které předpokládají napojení na I/38 severně od zahrádkářské osady u křižovatky I/38 x II/523 zasahují do správního území obce Rančířov pouze minimálně, a to v jeho severním okraji. Varianty, které jsou na silnici I/38 napojeny jižně od zahrádkářské osady zasahují do správního území obce Rantířov poměrně výrazně, což má vliv i na stávající zástavbu. V severní části území obce Rantířov se v podstatě nenachází zastavěné ani zastavitelné území (obec zde nemá zakreslen rozvoj), kromě místní části Domky, které jsou stávající, a jejichž rozvoj není uvažován. V jedné z variant, kde je nová komunikace napojena na novou trasu silnice I/38 až pod lesním porostem (mezi Rančířovem a chatovou osadou), dochází k zásahu do zastavěného území zahrádkářská oblast západně od stávající I/38, kterou je vedena i navrhovaná přeložka I/38. Nově navržené propojení I/38 II/602 se na přeložku silnice I/38 napojuje v místě této zahrádkářské kolonie pouze stavové plochy, není zde rozvoj MÚK stávající a přeložené silnice I/38 Jihlava jih Dokumentace řeší pokračování přeložky silnice I/38 směrem na Znojmo, křižovatku se silnicí II/523 a stávající trasou I/38 (bude převedena na silnici II. třídy). Dále je do této křižovatky zapojena místní obslužná komunikace, která zpřístupňuje chatovou oblast západně od této křižovatky a areál bývalého vojenského prostoru. Hlavní trasa silnice I/38 je vedena západně od stávající silnice I/38. Propojení vedlejších komunikací s nově navrhovanou silnicí I/38 je řešeno pomocí ramp, které zajišťují bezkolizní napojení či odpojení z hlavní trasy. Je navržena tvz. trubková křižovatka, která vyžaduje jeden mostní objekt. Vzájemné propojení křižovatkových ramp a silnice II/523 s původní trasou I/38 je navrženo průsečnou křižovatkou, která je navržena v místě stávající provizorní křižovatky I/38 x II/523. Pro rampu ve směru II/523 I/38 směr D1 a I/38 od Vyhledání koridoru pro umístění stavby propojení silnic I/38 a II/602 silnicí II. třídy jižně od Jihlavy 8

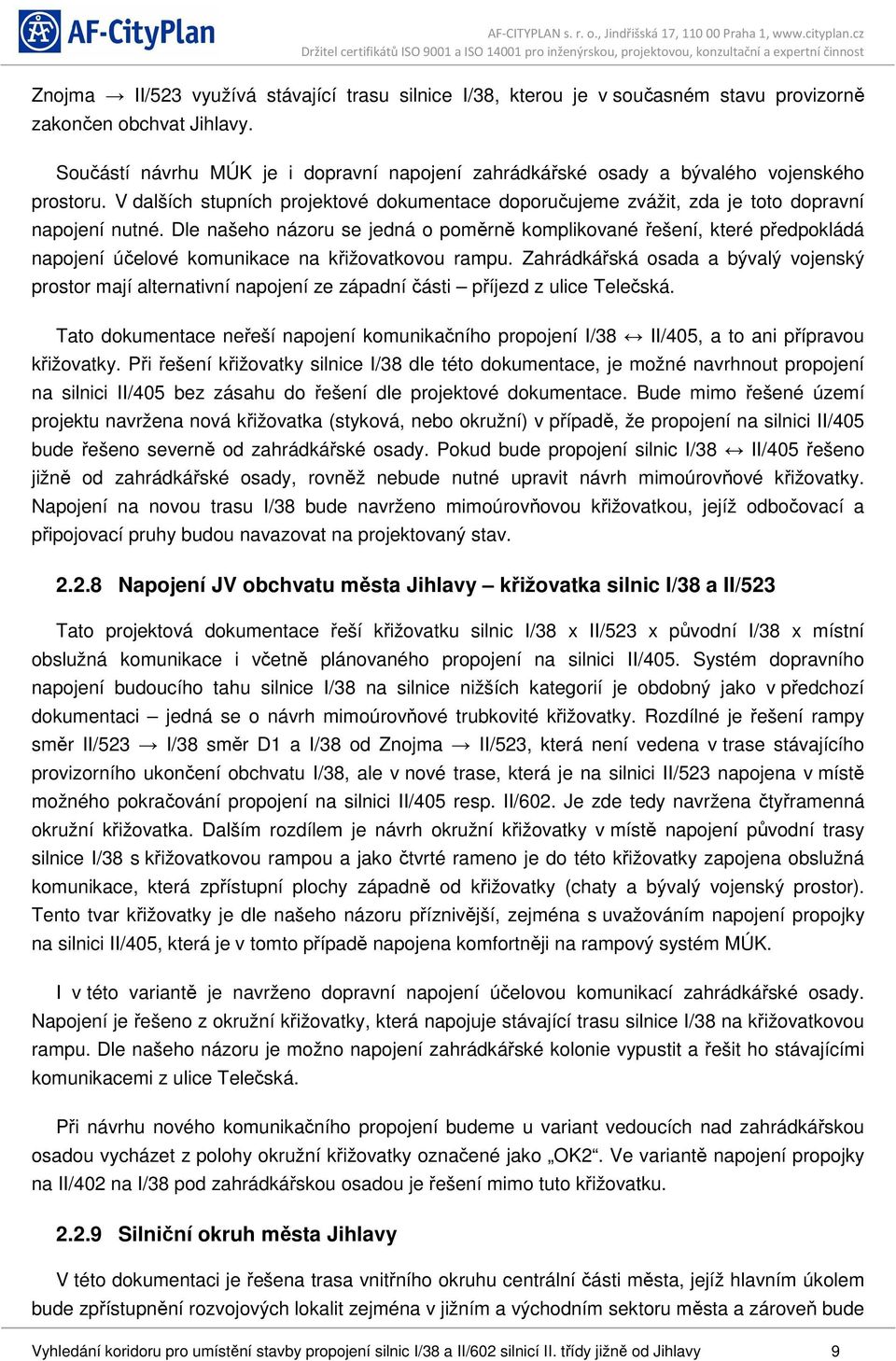

9 Znojma II/523 využívá stávající trasu silnice I/38, kterou je v současném stavu provizorně zakončen obchvat Jihlavy. Součástí návrhu MÚK je i dopravní napojení zahrádkářské osady a bývalého vojenského prostoru. V dalších stupních projektové dokumentace doporučujeme zvážit, zda je toto dopravní napojení nutné. Dle našeho názoru se jedná o poměrně komplikované řešení, které předpokládá napojení účelové komunikace na křižovatkovou rampu. Zahrádkářská osada a bývalý vojenský prostor mají alternativní napojení ze západní části příjezd z ulice Telečská. Tato dokumentace neřeší napojení komunikačního propojení I/38 II/405, a to ani přípravou křižovatky. Při řešení křižovatky silnice I/38 dle této dokumentace, je možné navrhnout propojení na silnici II/405 bez zásahu do řešení dle projektové dokumentace. Bude mimo řešené území projektu navržena nová křižovatka (styková, nebo okružní) v případě, že propojení na silnici II/405 bude řešeno severně od zahrádkářské osady. Pokud bude propojení silnic I/38 II/405 řešeno jižně od zahrádkářské osady, rovněž nebude nutné upravit návrh mimoúrovňové křižovatky. Napojení na novou trasu I/38 bude navrženo mimoúrovňovou křižovatkou, jejíž odbočovací a připojovací pruhy budou navazovat na projektovaný stav Napojení JV obchvatu města Jihlavy křižovatka silnic I/38 a II/523 Tato projektová dokumentace řeší křižovatku silnic I/38 x II/523 x původní I/38 x místní obslužná komunikace i včetně plánovaného propojení na silnici II/405. Systém dopravního napojení budoucího tahu silnice I/38 na silnice nižších kategorií je obdobný jako v předchozí dokumentaci jedná se o návrh mimoúrovňové trubkovité křižovatky. Rozdílné je řešení rampy směr II/523 I/38 směr D1 a I/38 od Znojma II/523, která není vedena v trase stávajícího provizorního ukončení obchvatu I/38, ale v nové trase, která je na silnici II/523 napojena v místě možného pokračování propojení na silnici II/405 resp. II/602. Je zde tedy navržena čtyřramenná okružní křižovatka. Dalším rozdílem je návrh okružní křižovatky v místě napojení původní trasy silnice I/38 s křižovatkovou rampou a jako čtvrté rameno je do této křižovatky zapojena obslužná komunikace, která zpřístupní plochy západně od křižovatky (chaty a bývalý vojenský prostor). Tento tvar křižovatky je dle našeho názoru příznivější, zejména s uvažováním napojení propojky na silnici II/405, která je v tomto případě napojena komfortněji na rampový systém MÚK. I v této variantě je navrženo dopravní napojení účelovou komunikací zahrádkářské osady. Napojení je řešeno z okružní křižovatky, která napojuje stávající trasu silnice I/38 na křižovatkovou rampu. Dle našeho názoru je možno napojení zahrádkářské kolonie vypustit a řešit ho stávajícími komunikacemi z ulice Telečská. Při návrhu nového komunikačního propojení budeme u variant vedoucích nad zahrádkářskou osadou vycházet z polohy okružní křižovatky označené jako OK2. Ve variantě napojení propojky na II/402 na I/38 pod zahrádkářskou osadou je řešení mimo tuto křižovatku Silniční okruh města Jihlavy V této dokumentaci je řešena trasa vnitřního okruhu centrální části města, jejíž hlavním úkolem bude zpřístupnění rozvojových lokalit zejména v jižním a východním sektoru města a zároveň bude Vyhledání koridoru pro umístění stavby propojení silnic I/38 a II/602 silnicí II. třídy jižně od Jihlavy 9

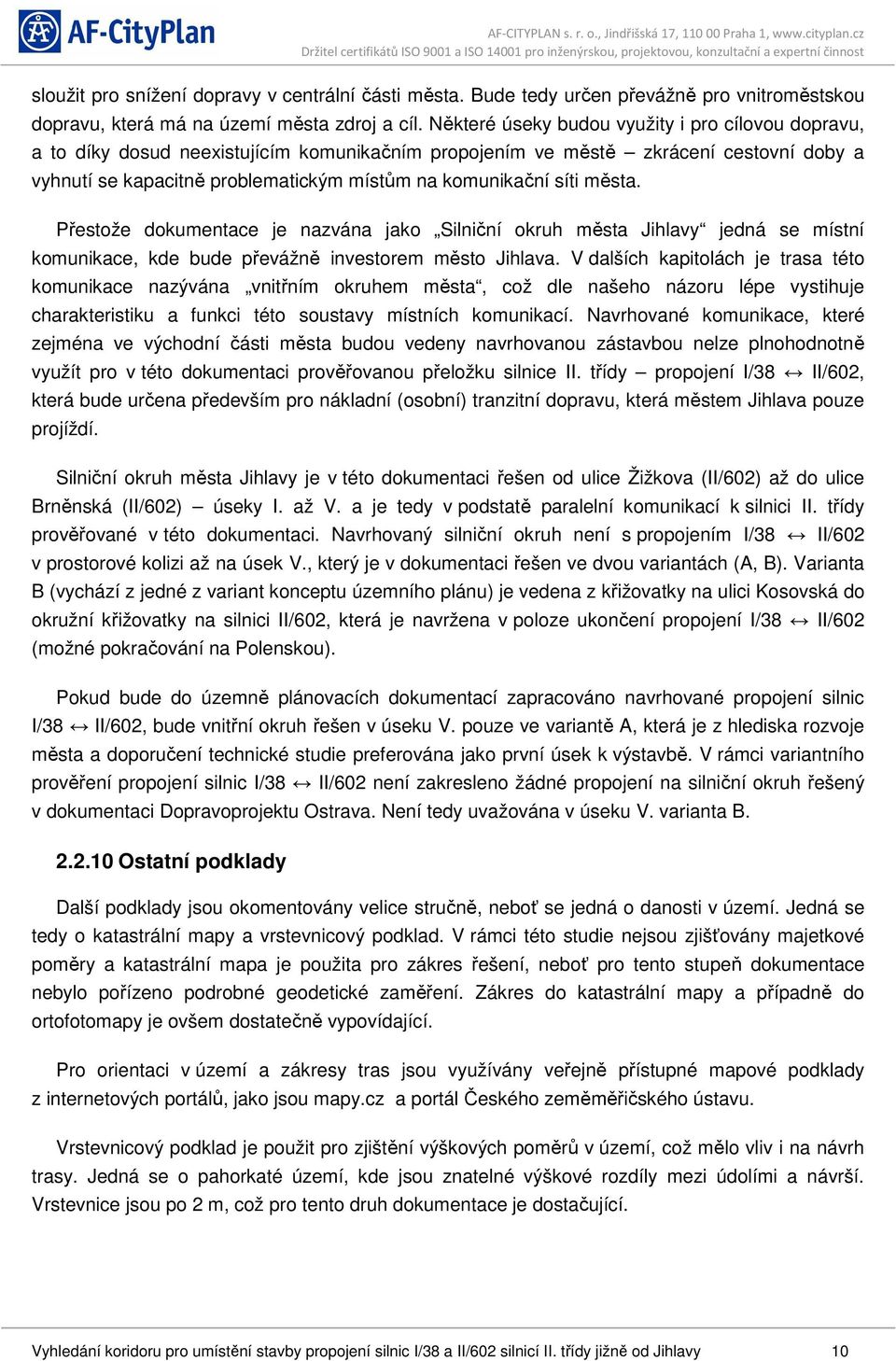

10 sloužit pro snížení dopravy v centrální části města. Bude tedy určen převážně pro vnitroměstskou dopravu, která má na území města zdroj a cíl. Některé úseky budou využity i pro cílovou dopravu, a to díky dosud neexistujícím komunikačním propojením ve městě zkrácení cestovní doby a vyhnutí se kapacitně problematickým místům na komunikační síti města. Přestože dokumentace je nazvána jako Silniční okruh města Jihlavy jedná se místní komunikace, kde bude převážně investorem město Jihlava. V dalších kapitolách je trasa této komunikace nazývána vnitřním okruhem města, což dle našeho názoru lépe vystihuje charakteristiku a funkci této soustavy místních komunikací. Navrhované komunikace, které zejména ve východní části města budou vedeny navrhovanou zástavbou nelze plnohodnotně využít pro v této dokumentaci prověřovanou přeložku silnice II. třídy propojení I/38 II/602, která bude určena především pro nákladní (osobní) tranzitní dopravu, která městem Jihlava pouze projíždí. Silniční okruh města Jihlavy je v této dokumentaci řešen od ulice Žižkova (II/602) až do ulice Brněnská (II/602) úseky I. až V. a je tedy v podstatě paralelní komunikací k silnici II. třídy prověřované v této dokumentaci. Navrhovaný silniční okruh není s propojením I/38 II/602 v prostorové kolizi až na úsek V., který je v dokumentaci řešen ve dvou variantách (A, B). Varianta B (vychází z jedné z variant konceptu územního plánu) je vedena z křižovatky na ulici Kosovská do okružní křižovatky na silnici II/602, která je navržena v poloze ukončení propojení I/38 II/602 (možné pokračování na Polenskou). Pokud bude do územně plánovacích dokumentací zapracováno navrhované propojení silnic I/38 II/602, bude vnitřní okruh řešen v úseku V. pouze ve variantě A, která je z hlediska rozvoje města a doporučení technické studie preferována jako první úsek k výstavbě. V rámci variantního prověření propojení silnic I/38 II/602 není zakresleno žádné propojení na silniční okruh řešený v dokumentaci Dopravoprojektu Ostrava. Není tedy uvažována v úseku V. varianta B Ostatní podklady Další podklady jsou okomentovány velice stručně, neboť se jedná o danosti v území. Jedná se tedy o katastrální mapy a vrstevnicový podklad. V rámci této studie nejsou zjišťovány majetkové poměry a katastrální mapa je použita pro zákres řešení, neboť pro tento stupeň dokumentace nebylo pořízeno podrobné geodetické zaměření. Zákres do katastrální mapy a případně do ortofotomapy je ovšem dostatečně vypovídající. Pro orientaci v území a zákresy tras jsou využívány veřejně přístupné mapové podklady z internetových portálů, jako jsou mapy.cz a portál Českého zeměměřičského ústavu. Vrstevnicový podklad je použit pro zjištění výškových poměrů v území, což mělo vliv i na návrh trasy. Jedná se o pahorkaté území, kde jsou znatelné výškové rozdíly mezi údolími a návrší. Vrstevnice jsou po 2 m, což pro tento druh dokumentace je dostačující. Vyhledání koridoru pro umístění stavby propojení silnic I/38 a II/602 silnicí II. třídy jižně od Jihlavy 10

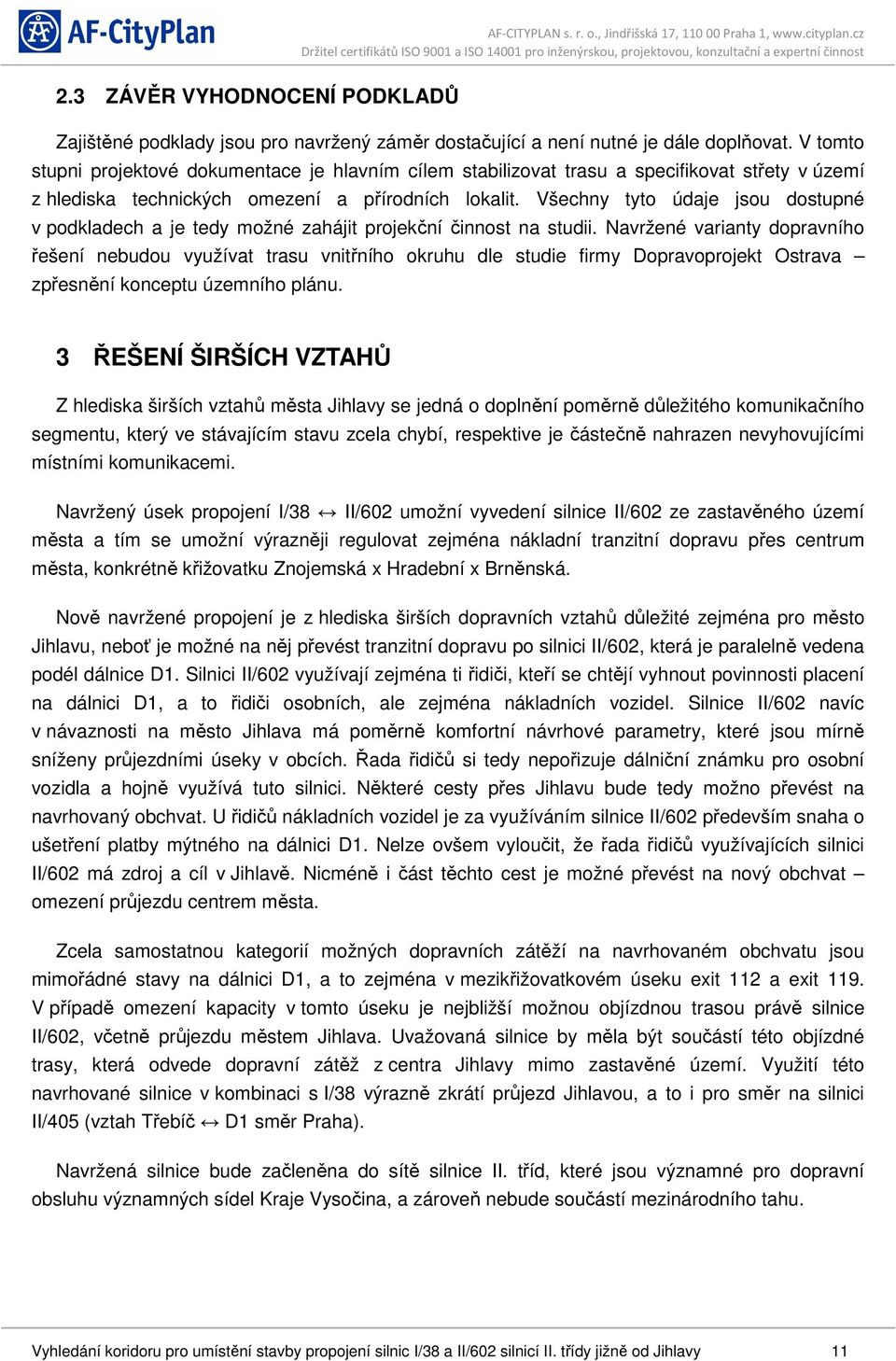

11 2.3 ZÁVĚR VYHODNOCENÍ PODKLADŮ Zajištěné podklady jsou pro navržený záměr dostačující a není nutné je dále doplňovat. V tomto stupni projektové dokumentace je hlavním cílem stabilizovat trasu a specifikovat střety v území z hlediska technických omezení a přírodních lokalit. Všechny tyto údaje jsou dostupné v podkladech a je tedy možné zahájit projekční činnost na studii. Navržené varianty dopravního řešení nebudou využívat trasu vnitřního okruhu dle studie firmy Dopravoprojekt Ostrava zpřesnění konceptu územního plánu. 3 ŘEŠENÍ ŠIRŠÍCH VZTAHŮ Z hlediska širších vztahů města Jihlavy se jedná o doplnění poměrně důležitého komunikačního segmentu, který ve stávajícím stavu zcela chybí, respektive je částečně nahrazen nevyhovujícími místními komunikacemi. Navržený úsek propojení I/38 II/602 umožní vyvedení silnice II/602 ze zastavěného území města a tím se umožní výrazněji regulovat zejména nákladní tranzitní dopravu přes centrum města, konkrétně křižovatku Znojemská x Hradební x Brněnská. Nově navržené propojení je z hlediska širších dopravních vztahů důležité zejména pro město Jihlavu, neboť je možné na něj převést tranzitní dopravu po silnici II/602, která je paralelně vedena podél dálnice D1. Silnici II/602 využívají zejména ti řidiči, kteří se chtějí vyhnout povinnosti placení na dálnici D1, a to řidiči osobních, ale zejména nákladních vozidel. Silnice II/602 navíc v návaznosti na město Jihlava má poměrně komfortní návrhové parametry, které jsou mírně sníženy průjezdními úseky v obcích. Řada řidičů si tedy nepořizuje dálniční známku pro osobní vozidla a hojně využívá tuto silnici. Některé cesty přes Jihlavu bude tedy možno převést na navrhovaný obchvat. U řidičů nákladních vozidel je za využíváním silnice II/602 především snaha o ušetření platby mýtného na dálnici D1. Nelze ovšem vyloučit, že řada řidičů využívajících silnici II/602 má zdroj a cíl v Jihlavě. Nicméně i část těchto cest je možné převést na nový obchvat omezení průjezdu centrem města. Zcela samostatnou kategorií možných dopravních zátěží na navrhovaném obchvatu jsou mimořádné stavy na dálnici D1, a to zejména v mezikřižovatkovém úseku exit 112 a exit 119. V případě omezení kapacity v tomto úseku je nejbližší možnou objízdnou trasou právě silnice II/602, včetně průjezdu městem Jihlava. Uvažovaná silnice by měla být součástí této objízdné trasy, která odvede dopravní zátěž z centra Jihlavy mimo zastavěné území. Využití této navrhované silnice v kombinaci s I/38 výrazně zkrátí průjezd Jihlavou, a to i pro směr na silnici II/405 (vztah Třebíč D1 směr Praha). Navržená silnice bude začleněna do sítě silnice II. tříd, které jsou významné pro dopravní obsluhu významných sídel Kraje Vysočina, a zároveň nebude součástí mezinárodního tahu. Vyhledání koridoru pro umístění stavby propojení silnic I/38 a II/602 silnicí II. třídy jižně od Jihlavy 11

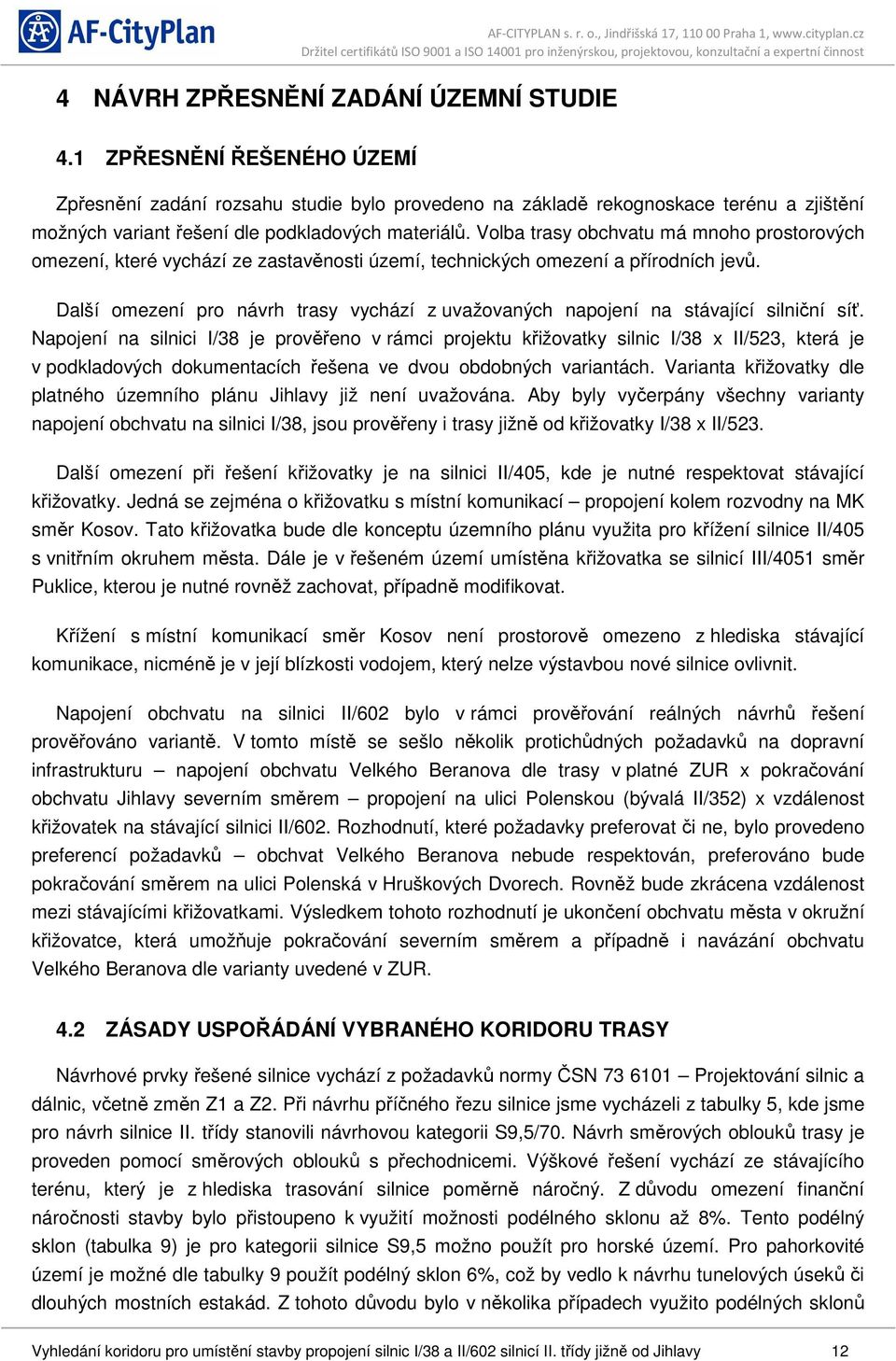

12 4 NÁVRH ZPŘESNĚNÍ ZADÁNÍ ÚZEMNÍ STUDIE 4.1 ZPŘESNĚNÍ ŘEŠENÉHO ÚZEMÍ Zpřesnění zadání rozsahu studie bylo provedeno na základě rekognoskace terénu a zjištění možných variant řešení dle podkladových materiálů. Volba trasy obchvatu má mnoho prostorových omezení, které vychází ze zastavěnosti území, technických omezení a přírodních jevů. Další omezení pro návrh trasy vychází z uvažovaných napojení na stávající silniční síť. Napojení na silnici I/38 je prověřeno v rámci projektu křižovatky silnic I/38 x II/523, která je v podkladových dokumentacích řešena ve dvou obdobných variantách. Varianta křižovatky dle platného územního plánu Jihlavy již není uvažována. Aby byly vyčerpány všechny varianty napojení obchvatu na silnici I/38, jsou prověřeny i trasy jižně od křižovatky I/38 x II/523. Další omezení při řešení křižovatky je na silnici II/405, kde je nutné respektovat stávající křižovatky. Jedná se zejména o křižovatku s místní komunikací propojení kolem rozvodny na MK směr Kosov. Tato křižovatka bude dle konceptu územního plánu využita pro křížení silnice II/405 s vnitřním okruhem města. Dále je v řešeném území umístěna křižovatka se silnicí III/4051 směr Puklice, kterou je nutné rovněž zachovat, případně modifikovat. Křížení s místní komunikací směr Kosov není prostorově omezeno z hlediska stávající komunikace, nicméně je v její blízkosti vodojem, který nelze výstavbou nové silnice ovlivnit. Napojení obchvatu na silnici II/602 bylo v rámci prověřování reálných návrhů řešení prověřováno variantě. V tomto místě se sešlo několik protichůdných požadavků na dopravní infrastrukturu napojení obchvatu Velkého Beranova dle trasy v platné ZUR x pokračování obchvatu Jihlavy severním směrem propojení na ulici Polenskou (bývalá II/352) x vzdálenost křižovatek na stávající silnici II/602. Rozhodnutí, které požadavky preferovat či ne, bylo provedeno preferencí požadavků obchvat Velkého Beranova nebude respektován, preferováno bude pokračování směrem na ulici Polenská v Hruškových Dvorech. Rovněž bude zkrácena vzdálenost mezi stávajícími křižovatkami. Výsledkem tohoto rozhodnutí je ukončení obchvatu města v okružní křižovatce, která umožňuje pokračování severním směrem a případně i navázání obchvatu Velkého Beranova dle varianty uvedené v ZUR. 4.2 ZÁSADY USPOŘÁDÁNÍ VYBRANÉHO KORIDORU TRASY Návrhové prvky řešené silnice vychází z požadavků normy ČSN Projektování silnic a dálnic, včetně změn Z1 a Z2. Při návrhu příčného řezu silnice jsme vycházeli z tabulky 5, kde jsme pro návrh silnice II. třídy stanovili návrhovou kategorii S9,5/70. Návrh směrových oblouků trasy je proveden pomocí směrových oblouků s přechodnicemi. Výškové řešení vychází ze stávajícího terénu, který je z hlediska trasování silnice poměrně náročný. Z důvodu omezení finanční náročnosti stavby bylo přistoupeno k využití možnosti podélného sklonu až 8%. Tento podélný sklon (tabulka 9) je pro kategorii silnice S9,5 možno použít pro horské území. Pro pahorkovité území je možné dle tabulky 9 použít podélný sklon 6%, což by vedlo k návrhu tunelových úseků či dlouhých mostních estakád. Z tohoto důvodu bylo v několika případech využito podélných sklonů Vyhledání koridoru pro umístění stavby propojení silnic I/38 a II/602 silnicí II. třídy jižně od Jihlavy 12

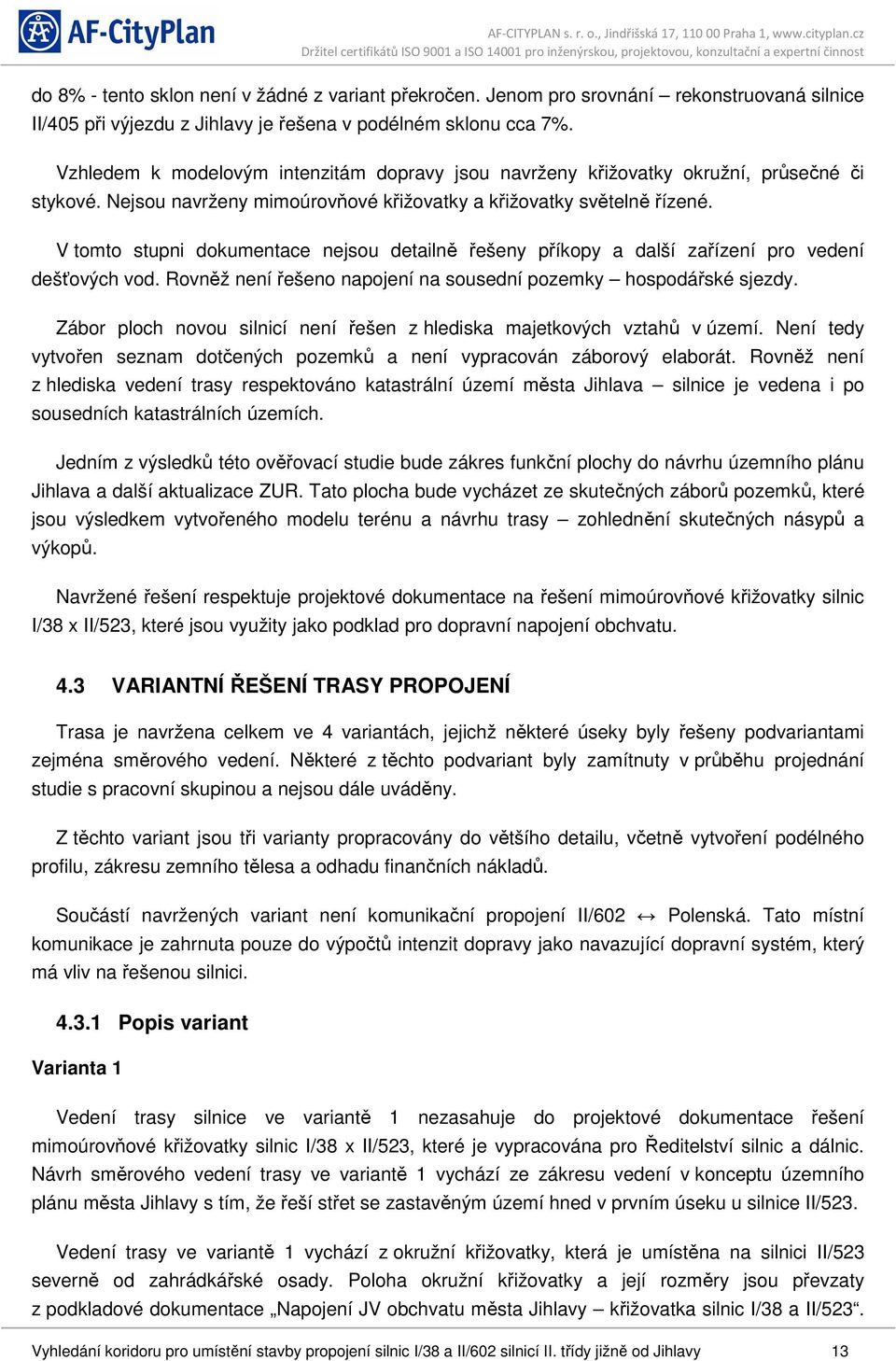

13 do 8% - tento sklon není v žádné z variant překročen. Jenom pro srovnání rekonstruovaná silnice II/405 při výjezdu z Jihlavy je řešena v podélném sklonu cca 7%. Vzhledem k modelovým intenzitám dopravy jsou navrženy křižovatky okružní, průsečné či stykové. Nejsou navrženy mimoúrovňové křižovatky a křižovatky světelně řízené. V tomto stupni dokumentace nejsou detailně řešeny příkopy a další zařízení pro vedení dešťových vod. Rovněž není řešeno napojení na sousední pozemky hospodářské sjezdy. Zábor ploch novou silnicí není řešen z hlediska majetkových vztahů v území. Není tedy vytvořen seznam dotčených pozemků a není vypracován záborový elaborát. Rovněž není z hlediska vedení trasy respektováno katastrální území města Jihlava silnice je vedena i po sousedních katastrálních územích. Jedním z výsledků této ověřovací studie bude zákres funkční plochy do návrhu územního plánu Jihlava a další aktualizace ZUR. Tato plocha bude vycházet ze skutečných záborů pozemků, které jsou výsledkem vytvořeného modelu terénu a návrhu trasy zohlednění skutečných násypů a výkopů. Navržené řešení respektuje projektové dokumentace na řešení mimoúrovňové křižovatky silnic I/38 x II/523, které jsou využity jako podklad pro dopravní napojení obchvatu. 4.3 VARIANTNÍ ŘEŠENÍ TRASY PROPOJENÍ Trasa je navržena celkem ve 4 variantách, jejichž některé úseky byly řešeny podvariantami zejména směrového vedení. Některé z těchto podvariant byly zamítnuty v průběhu projednání studie s pracovní skupinou a nejsou dále uváděny. Z těchto variant jsou tři varianty propracovány do většího detailu, včetně vytvoření podélného profilu, zákresu zemního tělesa a odhadu finančních nákladů. Součástí navržených variant není komunikační propojení II/602 Polenská. Tato místní komunikace je zahrnuta pouze do výpočtů intenzit dopravy jako navazující dopravní systém, který má vliv na řešenou silnici Popis variant Varianta 1 Vedení trasy silnice ve variantě 1 nezasahuje do projektové dokumentace řešení mimoúrovňové křižovatky silnic I/38 x II/523, které je vypracována pro Ředitelství silnic a dálnic. Návrh směrového vedení trasy ve variantě 1 vychází ze zákresu vedení v konceptu územního plánu města Jihlavy s tím, že řeší střet se zastavěným území hned v prvním úseku u silnice II/523. Vedení trasy ve variantě 1 vychází z okružní křižovatky, která je umístěna na silnici II/523 severně od zahrádkářské osady. Poloha okružní křižovatky a její rozměry jsou převzaty z podkladové dokumentace Napojení JV obchvatu města Jihlavy křižovatka silnic I/38 a II/523. Vyhledání koridoru pro umístění stavby propojení silnic I/38 a II/602 silnicí II. třídy jižně od Jihlavy 13

14 Poloha křižovatky byla ověřena z hlediska umístění na stávající komunikaci a poloze k zástavbě a dle našeho názoru je vyhovující. Vnější poloměr okružní křižovatky je navržen 16,5 m. Dle zvolené alternativy výstavby MÚK I/38 x II/523 je okružní křižovatka řešena jako tříramenná (oficiální varianta) či jako čtyřramenná (alternativní řešení). Z hlediska vazby na navrhovaný obchvat preferujeme uspořádání křižovatky dle alternativního projektu. Trasa obchvatu z okružní křižovatky poměrně prudce klesá směrem k vodnímu toku Jihlávka, přes který je navržen mostní objekt délky 120 m. V klesání je navržena přímá a směrový oblouk o poloměru 250 m. Za křížením vodního toku je trasa vedena východním směrem pomocí směrového oblouku o poloměru 250 m, kterým obchází zastavěné území Domky tak, že není nutná žádná demolice objektů. Trasa obchvatu je zde v zářezu, což je pozitivní z hlediska ovlivnění životního prostředí v této zástavbě. V navazující směrové přímé je navržen mostní objekt délky 100 m. Na směrovou přímou navazuje směrový oblouk o poloměru m, kterým se trasa stáčí na sever. V tomto směrovém oblouku se nachází křižovatka se silnicí II/405, která je vzhledem k podélnému sklonu silnice II/405 (cca 6%) navržena jako průsečná. Na všech ramenech jsou navrženy řadící pruhy. Místo křížení obou silnic je zvoleno v cca polovině vzdálenosti mezi stávajícími křižovatkami (místní komunikace, budoucí obchvat města a silnice III/4051 směr Puklice). Za touto křižovatkou ve směru jízdy na II/602 je navržen mostní objekt délky 100 m a z mostu trasa přechází do hlubokého zářezu. Na směrový oblouk navazuje směrová přímá, v které se nachází křižovatka s místní komunikací Kosovská. Vzhledem k malé intenzitě na ulici Kosovská je křižovatka navržena jako průsečná, bez řadících pruhů. Dále je navržen směrový oblouk o poloměru m a směrová přímá, kterou je trasa obchvatu dovedena až do okružní křižovatky na silnici II/602. Okružní křižovatka je v této studii navržena jako tříramenná s tím, že je možné navrhnout pokračování severním směrem na ulici Polenskou přes údolí řeky Jihlavy. Vnější poloměr okružní křižovatky je navržen 25 m. Celková délka trasy je 4,64 km. Podélný profil trasy vychází z konfigurace terénu. Největší podélný sklon (7,53%) je navržen hned na začátku trasy, kde je z důvodu minimalizace délky a výšky mostního objektu nad vodním tokem Jihlávka nutno poměrně rychle sklesat. Při tomto řešení je výška mostního objektu nad terénem cca 13 m. Dále je v trase maximální podélný sklon 5,98%. Trasa varianty 1 je navržena na katastrálním území: Jihlava, Sasov, Pančava, Kosov u Jihlavy (řešeno v rámci územního plánu města Jihlava), Rančířov a Studénky (řešeno územními plány obcí). Varianta 2 Návrh trasy ve variantě 2 respektuje stávající zástavbu Domky na začátku úseku obdobně jako varianta 1. Dále je v této variantě respektován stávajících počet křižovatek na silnici II/405, který dle ČSN nelze dále zvyšovat bez nutnosti žádosti o odlišné řešení s normou. Vyhledání koridoru pro umístění stavby propojení silnic I/38 a II/602 silnicí II. třídy jižně od Jihlavy 14

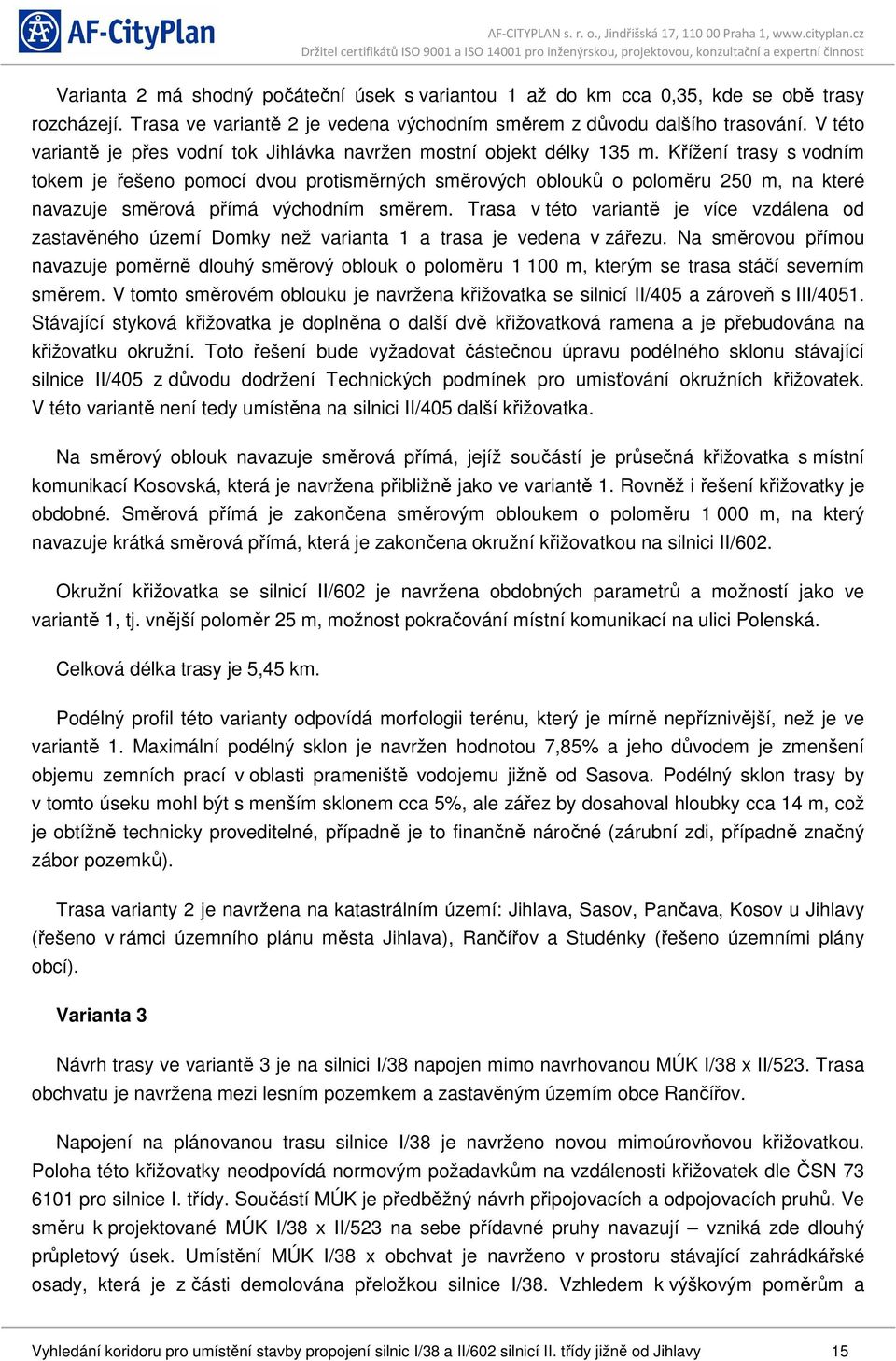

15 Varianta 2 má shodný počáteční úsek s variantou 1 až do km cca 0,35, kde se obě trasy rozcházejí. Trasa ve variantě 2 je vedena východním směrem z důvodu dalšího trasování. V této variantě je přes vodní tok Jihlávka navržen mostní objekt délky 135 m. Křížení trasy s vodním tokem je řešeno pomocí dvou protisměrných směrových oblouků o poloměru 250 m, na které navazuje směrová přímá východním směrem. Trasa v této variantě je více vzdálena od zastavěného území Domky než varianta 1 a trasa je vedena v zářezu. Na směrovou přímou navazuje poměrně dlouhý směrový oblouk o poloměru m, kterým se trasa stáčí severním směrem. V tomto směrovém oblouku je navržena křižovatka se silnicí II/405 a zároveň s III/4051. Stávající styková křižovatka je doplněna o další dvě křižovatková ramena a je přebudována na křižovatku okružní. Toto řešení bude vyžadovat částečnou úpravu podélného sklonu stávající silnice II/405 z důvodu dodržení Technických podmínek pro umisťování okružních křižovatek. V této variantě není tedy umístěna na silnici II/405 další křižovatka. Na směrový oblouk navazuje směrová přímá, jejíž součástí je průsečná křižovatka s místní komunikací Kosovská, která je navržena přibližně jako ve variantě 1. Rovněž i řešení křižovatky je obdobné. Směrová přímá je zakončena směrovým obloukem o poloměru m, na který navazuje krátká směrová přímá, která je zakončena okružní křižovatkou na silnici II/602. Okružní křižovatka se silnicí II/602 je navržena obdobných parametrů a možností jako ve variantě 1, tj. vnější poloměr 25 m, možnost pokračování místní komunikací na ulici Polenská. Celková délka trasy je 5,45 km. Podélný profil této varianty odpovídá morfologii terénu, který je mírně nepříznivější, než je ve variantě 1. Maximální podélný sklon je navržen hodnotou 7,85% a jeho důvodem je zmenšení objemu zemních prací v oblasti prameniště vodojemu jižně od Sasova. Podélný sklon trasy by v tomto úseku mohl být s menším sklonem cca 5%, ale zářez by dosahoval hloubky cca 14 m, což je obtížně technicky proveditelné, případně je to finančně náročné (zárubní zdi, případně značný zábor pozemků). Trasa varianty 2 je navržena na katastrálním území: Jihlava, Sasov, Pančava, Kosov u Jihlavy (řešeno v rámci územního plánu města Jihlava), Rančířov a Studénky (řešeno územními plány obcí). Varianta 3 Návrh trasy ve variantě 3 je na silnici I/38 napojen mimo navrhovanou MÚK I/38 x II/523. Trasa obchvatu je navržena mezi lesním pozemkem a zastavěným územím obce Rančířov. Napojení na plánovanou trasu silnice I/38 je navrženo novou mimoúrovňovou křižovatkou. Poloha této křižovatky neodpovídá normovým požadavkům na vzdálenosti křižovatek dle ČSN pro silnice I. třídy. Součástí MÚK je předběžný návrh připojovacích a odpojovacích pruhů. Ve směru k projektované MÚK I/38 x II/523 na sebe přídavné pruhy navazují vzniká zde dlouhý průpletový úsek. Umístění MÚK I/38 x obchvat je navrženo v prostoru stávající zahrádkářské osady, která je z části demolována přeložkou silnice I/38. Vzhledem k výškovým poměrům a Vyhledání koridoru pro umístění stavby propojení silnic I/38 a II/602 silnicí II. třídy jižně od Jihlavy 15

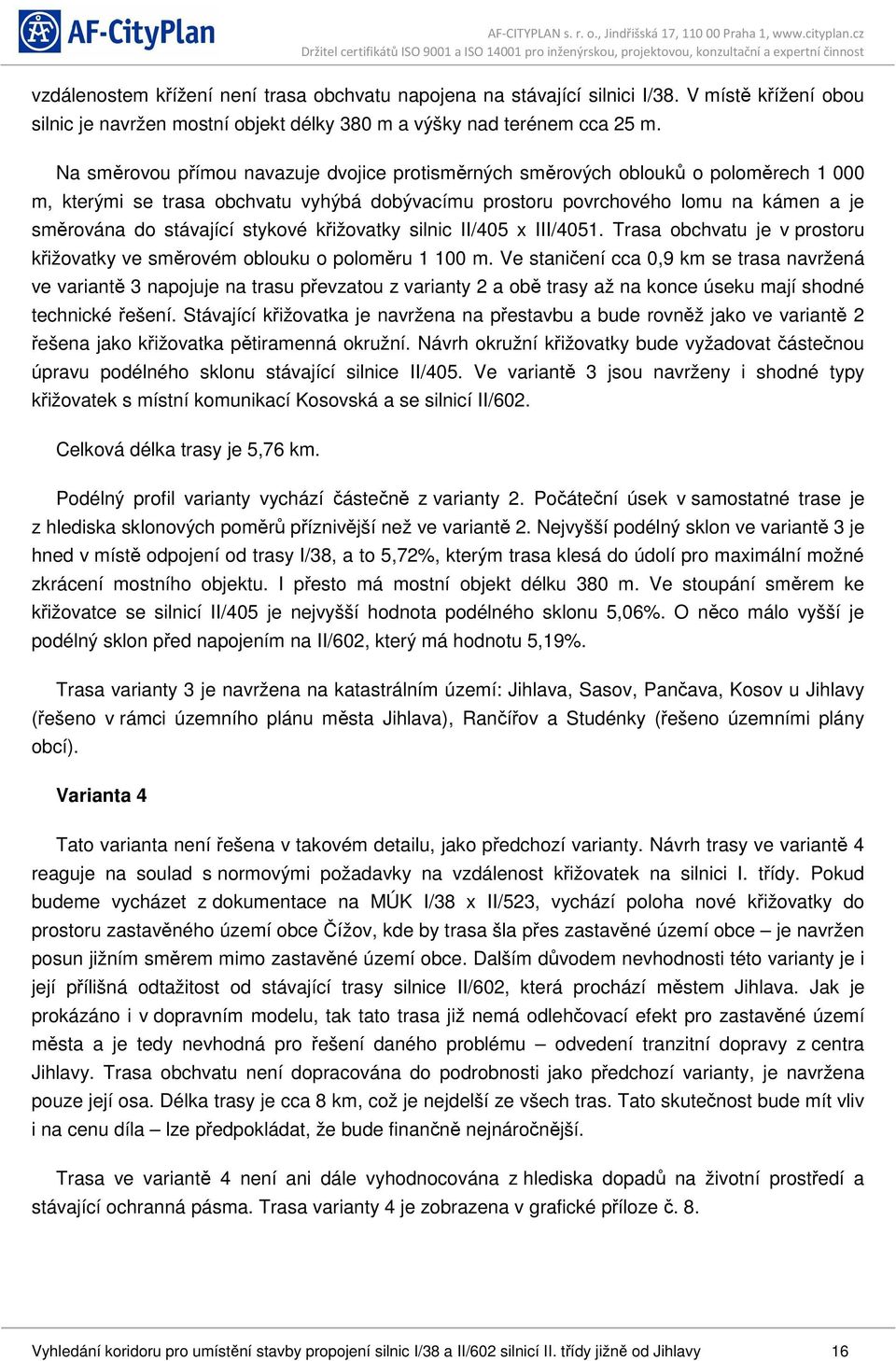

16 vzdálenostem křížení není trasa obchvatu napojena na stávající silnici I/38. V místě křížení obou silnic je navržen mostní objekt délky 380 m a výšky nad terénem cca 25 m. Na směrovou přímou navazuje dvojice protisměrných směrových oblouků o poloměrech m, kterými se trasa obchvatu vyhýbá dobývacímu prostoru povrchového lomu na kámen a je směrována do stávající stykové křižovatky silnic II/405 x III/4051. Trasa obchvatu je v prostoru křižovatky ve směrovém oblouku o poloměru m. Ve staničení cca 0,9 km se trasa navržená ve variantě 3 napojuje na trasu převzatou z varianty 2 a obě trasy až na konce úseku mají shodné technické řešení. Stávající křižovatka je navržena na přestavbu a bude rovněž jako ve variantě 2 řešena jako křižovatka pětiramenná okružní. Návrh okružní křižovatky bude vyžadovat částečnou úpravu podélného sklonu stávající silnice II/405. Ve variantě 3 jsou navrženy i shodné typy křižovatek s místní komunikací Kosovská a se silnicí II/602. Celková délka trasy je 5,76 km. Podélný profil varianty vychází částečně z varianty 2. Počáteční úsek v samostatné trase je z hlediska sklonových poměrů příznivější než ve variantě 2. Nejvyšší podélný sklon ve variantě 3 je hned v místě odpojení od trasy I/38, a to 5,72%, kterým trasa klesá do údolí pro maximální možné zkrácení mostního objektu. I přesto má mostní objekt délku 380 m. Ve stoupání směrem ke křižovatce se silnicí II/405 je nejvyšší hodnota podélného sklonu 5,06%. O něco málo vyšší je podélný sklon před napojením na II/602, který má hodnotu 5,19%. Trasa varianty 3 je navržena na katastrálním území: Jihlava, Sasov, Pančava, Kosov u Jihlavy (řešeno v rámci územního plánu města Jihlava), Rančířov a Studénky (řešeno územními plány obcí). Varianta 4 Tato varianta není řešena v takovém detailu, jako předchozí varianty. Návrh trasy ve variantě 4 reaguje na soulad s normovými požadavky na vzdálenost křižovatek na silnici I. třídy. Pokud budeme vycházet z dokumentace na MÚK I/38 x II/523, vychází poloha nové křižovatky do prostoru zastavěného území obce Čížov, kde by trasa šla přes zastavěné území obce je navržen posun jižním směrem mimo zastavěné území obce. Dalším důvodem nevhodnosti této varianty je i její přílišná odtažitost od stávající trasy silnice II/602, která prochází městem Jihlava. Jak je prokázáno i v dopravním modelu, tak tato trasa již nemá odlehčovací efekt pro zastavěné území města a je tedy nevhodná pro řešení daného problému odvedení tranzitní dopravy z centra Jihlavy. Trasa obchvatu není dopracována do podrobnosti jako předchozí varianty, je navržena pouze její osa. Délka trasy je cca 8 km, což je nejdelší ze všech tras. Tato skutečnost bude mít vliv i na cenu díla lze předpokládat, že bude finančně nejnáročnější. Trasa ve variantě 4 není ani dále vyhodnocována z hlediska dopadů na životní prostředí a stávající ochranná pásma. Trasa varianty 4 je zobrazena v grafické příloze č. 8. Vyhledání koridoru pro umístění stavby propojení silnic I/38 a II/602 silnicí II. třídy jižně od Jihlavy 16

17 4.3.2 Alternativní návrhy křižovatek V rámci prověřování tras byly v průběhu prací prověřovány i alternativní návrhy řešení křižovatek. Jednalo se zejména o rekonstrukci stávající křižovatky silnic II/405 x III/4051 ve variantě 2 (resp. 3). Vzhledem k tomu, že do křižovatky je nutné zapojit 5 ramen, je pouze přidání dalších dvou ramen do stávající křižovatky nevhodné řešení. Byla tedy prověřena ještě varianta dvojice odsazených křižovatek, z toho jedna byla průsečná (obchvat x II/405) a jedna styková (obchvat x III/4051). Obrázek 1 varianta 2, alternativní řešení křižovatky II/405 x III/4051 x obchvat Více alternativních řešení bylo navrženo pro křižovatku obchvat x II/602, a to zejména v kombinaci s obchvatem Velkého Beranova dle ZUR. Byla prověřována varianta vedení obchvatu Jihlavy, který přímo plynulou trasou navazoval na trasu obchvatu Velkého Beranova. Zároveň ovšem bylo nutné zajistit propojení nové obchvatové silnice se stávající silnicí II/602, které jak se prokázalo v modelovém zatížení je poměrně dopravně významné silný dopravní vztah II/602 od východu město Jihlava. V jedné z variant bylo propojení řešeno pomocí dvou okružních křižovatek, jak je uvedeno v následujícím obrázku. Tato varianta měla nevýhodu malé vzdálenosti mezi křižovatkami, což by mohlo mít negativní vliv na plynulost dopravy. Vyhledání koridoru pro umístění stavby propojení silnic I/38 a II/602 silnicí II. třídy jižně od Jihlavy 17

18 Obrázek 2 přímé propojení obchvatů Jihlavy a Velkého Beranova okružní křižovatky Druhou variantou byla kombinace stykové křižovatky na silnici II/602 a mimoúrovňové křižovatky na obchvatové silnici. Toto řešení je z hlediska dopravního výrazně výhodnější než předchozí varianta, je zcela zjevně výrazně finančně náročnější a předimenzované pro výhledové intenzity dopravy. Nicméně z hlediska plynulosti provozu se jedná o přijatelnou variantu. Schéma je v následujícím obrázku. Vyhledání koridoru pro umístění stavby propojení silnic I/38 a II/602 silnicí II. třídy jižně od Jihlavy 18

19 Obrázek 3 - přímé propojení obchvatů Jihlavy a Velkého Beranova MÚK Obě výše uvedené varianty křižovatky teoreticky umožňují výhledové propojení na komunikaci Polenskou severním směrem, nicméně na silnici II/602 se zvyšuje počet křižovatek. Poslední prověřovanou variantou křižovatky bylo ukončení obchvatové silnice do okružní křižovatky, která byla navržena na silnici II/602 v místě stávající stykové křižovatky II/602 x MK Hálkova. Takto navržená okružní křižovatka je využitelná i pro obchvat Velkého Beranova v stopě dle ZUR, nezvyšuje počet křižovatek na stávající silnici II/602, ale neumožňuje propojení na ulici Polenskou. Schéma křižovatky je znázorněno na dalším obrázku. Vyhledání koridoru pro umístění stavby propojení silnic I/38 a II/602 silnicí II. třídy jižně od Jihlavy 19

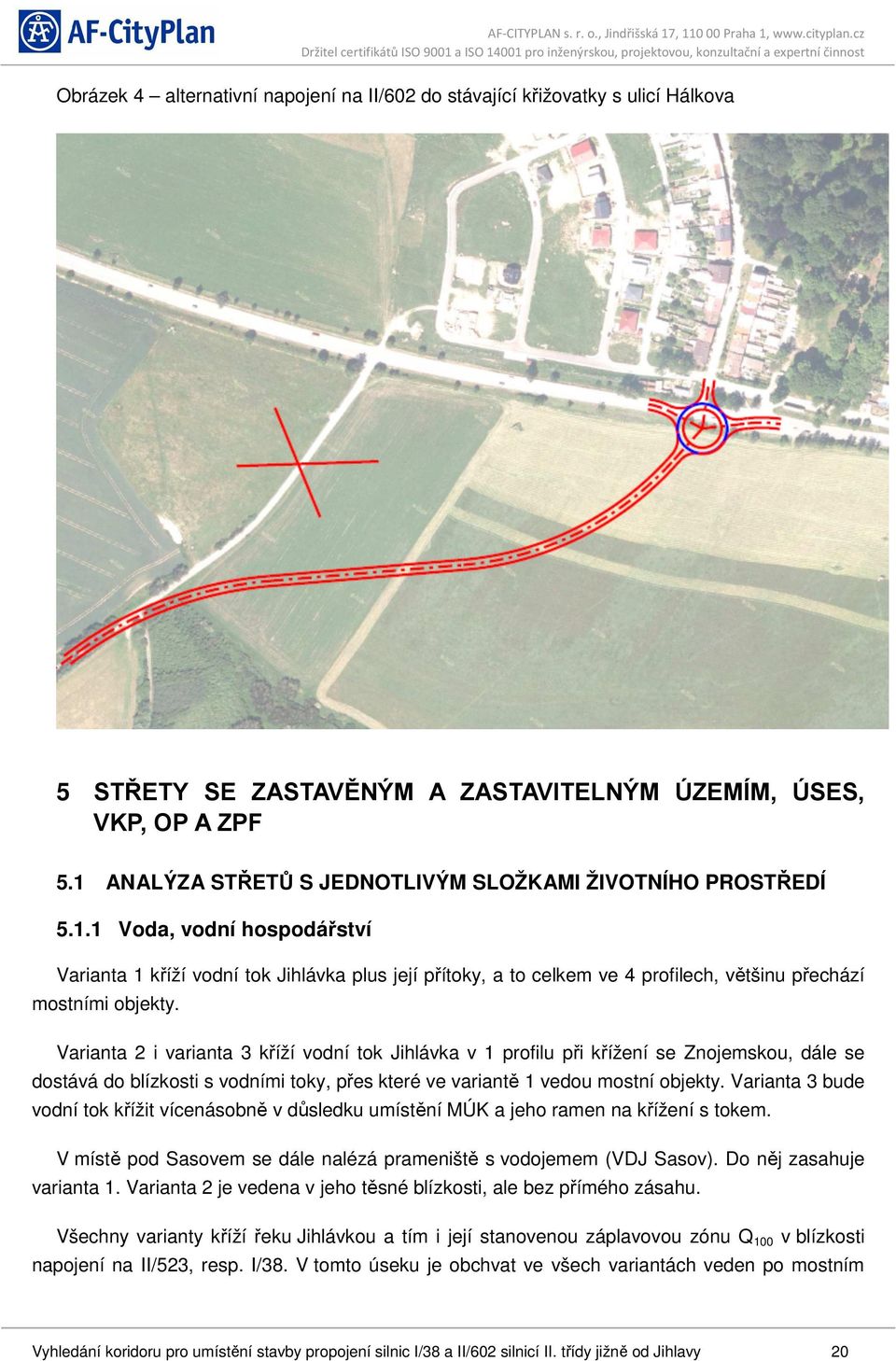

20 Obrázek 4 alternativní napojení na II/602 do stávající křižovatky s ulicí Hálkova 5 STŘETY SE ZASTAVĚNÝM A ZASTAVITELNÝM ÚZEMÍM, ÚSES, VKP, OP A ZPF 5.1 ANALÝZA STŘETŮ S JEDNOTLIVÝM SLOŽKAMI ŽIVOTNÍHO PROSTŘEDÍ Voda, vodní hospodářství Varianta 1 kříží vodní tok Jihlávka plus její přítoky, a to celkem ve 4 profilech, většinu přechází mostními objekty. Varianta 2 i varianta 3 kříží vodní tok Jihlávka v 1 profilu při křížení se Znojemskou, dále se dostává do blízkosti s vodními toky, přes které ve variantě 1 vedou mostní objekty. Varianta 3 bude vodní tok křížit vícenásobně v důsledku umístění MÚK a jeho ramen na křížení s tokem. V místě pod Sasovem se dále nalézá prameniště s vodojemem (VDJ Sasov). Do něj zasahuje varianta 1. Varianta 2 je vedena v jeho těsné blízkosti, ale bez přímého zásahu. Všechny varianty kříží řeku Jihlávkou a tím i její stanovenou záplavovou zónu Q 100 v blízkosti napojení na II/523, resp. I/38. V tomto úseku je obchvat ve všech variantách veden po mostním Vyhledání koridoru pro umístění stavby propojení silnic I/38 a II/602 silnicí II. třídy jižně od Jihlavy 20

21 objektu s dostatečnou výškou na úrovní záplavové zóny. Do ní mohou zasahovat pouze pilíře mostních objektů nutno prověřit podrobnější projektovou dokumentací. V místě křížení s ulicí Kosovskou hraničí všechny varianty s vodojemem a kříží tak i hlavní vodovodní přivaděč Jihlava-Kosov (VDJ V-Jihlava-VDJ Kosov). Dále od ulice Kosovské směrem k II/602 jsou trasy obchvatu vedeny v koridoru dalšího vodovodního přivaděče. Vzhledem k faktu, že varianta 1 překonává křížení s vodními toky mostními objekty, lze varianty považovat z hlediska střetů s vodními a vodohospodářskými prvky za srovnatelné, případně lze považovat za mírně vhodnější variantu 2 (odstup od prameniště i vodních toků s vodních ploch); význam a rozsah vlivů se však bude odvíjet od technického řešení staveb. Součástí technického řešení zejména ve variantě 1 bude návrh úpravy prameniště pod Sasovem, překonání vodních toků lze považovat za technicky řešitelné. Z pohledu retence území nejvíce ovlivní území nejdelší trasa, tj. varianta Půda, lesy Všechny varianty zasahují v místě napojení na I/38 či II/523 do lesních ploch do ochranného pásma lesa, a to lesního komplexu lemujícího Jihlávku (od Studánky po Rančířov). Jedná se však převážně o okraj a vybíhající pásy lesního komplexu, nikoli jeho středové křížení. Co se týká provedení přes ornou půdu, zábory nebyly v rámci studie vyčísleny, v obecné rovině dochází k minimálnímu zásahu do zemědělské půdy s nejvyšší bonitou, převážně se jedná o zásah do III. V. třídy, v několika profilech zasahuje trasa i plochy s provedenou investicí do půdy, z hlediska rozsahu se jeví varianty jako rovnocenné. Rozdílem je však rozsah celkového záboru ZPF, jež odpovídá i délce vedení trasy, tj. nejmenší je u varianty 1, poté srovnatelně pro variantu 2 a variantu Geologie území, nerostné bohatství Varianta 1 se nedostává do střetu s žádným sledovaným geologickým jevem v území. V místě napojení na silnici II/523 se však dostává varianta 1 a varianta 2 na hranici s poddolovaným územím Jihlava Rančířov (propadliny, haldy; polymetalické rudy). Varianta 2 a varianta 3 míjí těžený dobývací prostor Rančířov (rula, stavební kámen COLAS CZ a.s.) cca 150 m, která je jižně od trasy. Dále pak ve variantě 3 nastává střet s okrajem poddolovaného území Rančířov 3 (propadliny), a to v místě po ukončení mostního objektu za křížením se stávající silnicí I/38. Jedná se zásah do okraje poddolovaného území celou šířkou trasy. Vyhledání koridoru pro umístění stavby propojení silnic I/38 a II/602 silnicí II. třídy jižně od Jihlavy 21

22 Obrázek 5 zákres variant do výkresu s geologickými poměry Ochrana přírody a krajiny Zvláště chráněná území, VKP V území se nenachází velkoplošná ani maloplošná ZCHÚ, lokality soustavy NATURA2000. Návrhem trasy obchvatu nedojde k narušení těchto lokalit. Všechny varianty však kříží alej ke Kosovu podél místní komunikace, jež je vedena jako lokalita s výskytem zvláště chráněného druhu, tento střet může být technicky řešen a jeho vlivy minimalizovány červená linie v obrázku níže. Dále se všechny varianty dostávají do střetu s významným krajinným prvkem (VKP) ze zákona, tj. již zmíněnými vodními toky, lesním komplexem. S registrovanými VKP se do střetu žádná z variant nedostává. Západně od MÚK I/38 se nachází přechodně chráněná plocha Rančířovský tankodrom růžová plocha v obrázku níže. Jedná se o jedinou známou lokalitu, kde je řešena ochrana populací kriticky ohrožených lupenonohých korýšů žábronožky letní a listonoha letního v kraji Vysočina. ÚSES Všechny varianty se jižně od napojení na II/602 částečně nacházejí v ochranné zóně nadregionálního biokoridoru K124 Mohelno (typ MB). V úseku propojení II/523 II/405 všechny varianty určitým způsobem kříží lokální systém. Vyhledání koridoru pro umístění stavby propojení silnic I/38 a II/602 silnicí II. třídy jižně od Jihlavy 22

23 Varianta 1 nadchází LBK23 i LBK22 mostním objektem (LBK 22 Jihlávka). Varianta 2 nadchází LBK 22 mostním objektem, dále LBK23 (dle Konceptu ÚP Jihlava, dle ÚP Puklice navržený K10. Obrázek 6 zákres variant do výkresu přírodních limitů ÚSES na ÚP Puklice křížení ve variantě 2 i variantě 3 s lokálním biokoridorem LBK23 (dle Konceptu ÚP Jihlava) K10 (dle ÚP Puklice), červeně naznačeno místo střetu. Vyhledání koridoru pro umístění stavby propojení silnic I/38 a II/602 silnicí II. třídy jižně od Jihlavy 23

24 AF-CITYPLAN s. r. o., Jindřišská 17, Praha 1, Obrázek 7 ÚP Puklice označení biokoridoru Obrázek 8 výřez z ÚP Rančířov Varianta 3 se na území Rančířova bude dostávat do střetu s LBK 2 a LBK 3, které se nacházejí v místech pod zahrádkovou osadou a podél stávající Znojemské. V oblasti střetů a možného ovlivnění prvků ÚSES je nejméně závažné trasování varianty 1, které veškerý ÚSES přechází mostními objekty, dále varianta 2, ta jeden ÚSES přechází a jeden kříží v terénu. Nejvíce ovlivní prvky a tedy i celý stávající systém ÚSES varianta 3, a to přechodem K10 jako ve variantě 2, a dále i možným narušením ÚSES pod MÚK s I/38, tj. pod stávající Vyhledání koridoru pro umístění stavby propojení silnic I/38 a II/602 silnicí II. třídy jižně od Jihlavy 24
