1 VÝSLEDKY GEOLOGICKÝCH A VRTNÝCH PRACÍ Stanislav Čech

2 ČESKÁ KŘÍDOVÁ PÁNEV ČKP je jednou z největších sedimentárních pánví českého masivu a zároveň jedním z nejvýznamnějších rezervoárů podzemních vod v ČR Základní hg rajony řešené v projektu Rebilance Paleogeografie ČKP v období turonu (cca před 80 mil. let, Uličný 2009)

rezervoárů podzemních vod v ČR Základní hg rajony řešené v

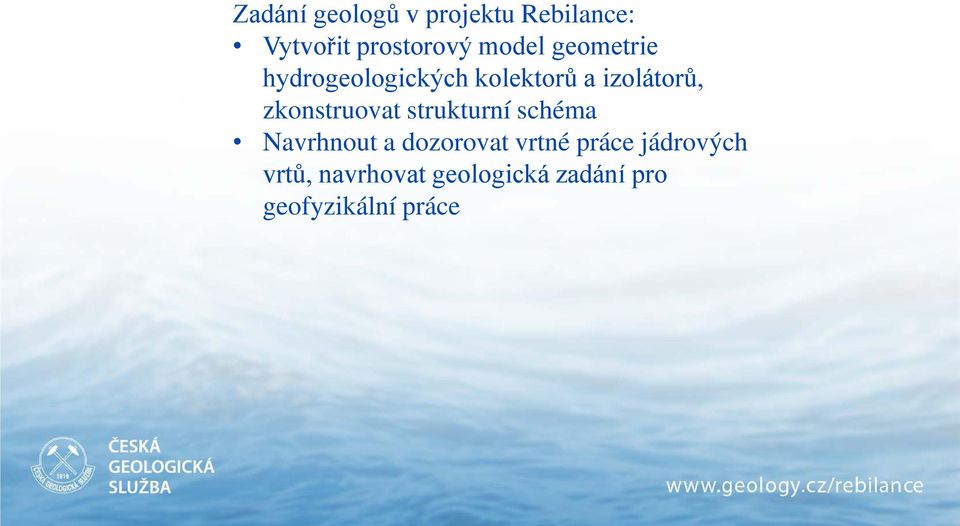

3 Zadání geologů v projektu Rebilance: Vytvořit prostorový model geometrie hydrogeologických kolektorů a izolátorů, zkonstruovat strukturní schéma Navrhnout a dozorovat vrtné práce jádrových vrtů, navrhovat geologická zadání pro geofyzikální práce

zkonstruovat strukturní schéma Navrhnout a dozorovat vrtné

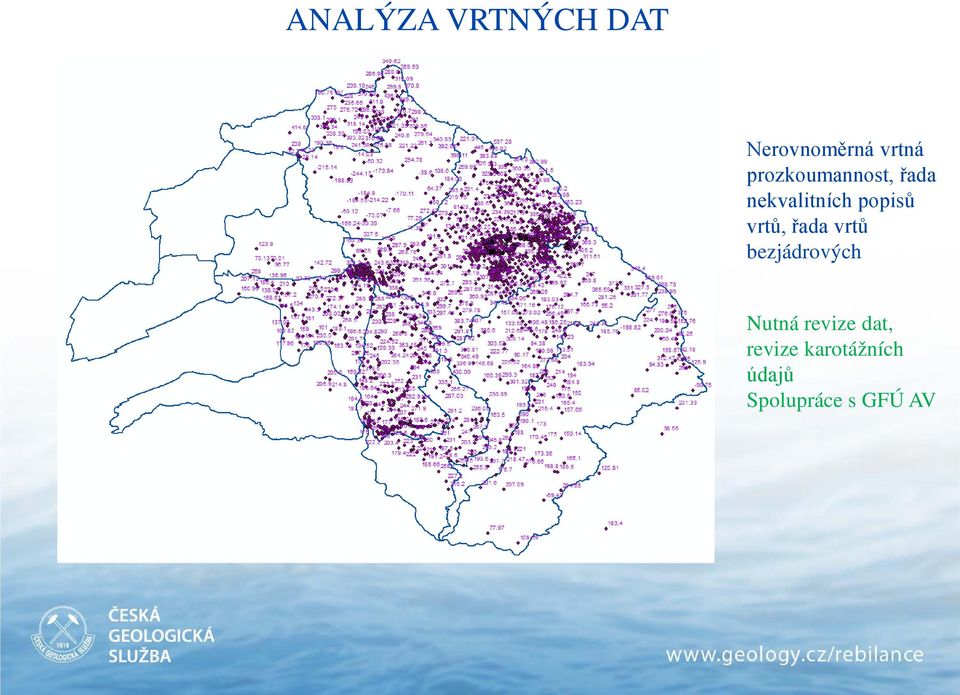

4 ANALÝZA VRTNÝCH DAT Nerovnoměrná vrtná prozkoumannost, řada nekvalitních popisů vrtů, řada vrtů bezjádrových Nutná revize dat, revize karotážních údajů Spolupráce s GFÚ AV

5 PŘEHLED INTERPRETOVANÝCH VRTŮ V HG RAJONECH ČKP km 2 zodpovědný geolog ČGS celkový počet vrtů vybrané vrty pro křídu Celkový počet/výběr (%) interpretované vrty 4110 Polická pánev 214 P. Čáp Podorlická křída v povodí Úpy a Metuje 252,5 P. Čáp Podorlická křída v povodí Orlice 434,5 M. Rejchrt Ústecká synklinála v povodí Orlice 176,3 M. Rejchrt Ústecká synklinála v povodí Svitavy 358 P. Zelenka Královédvorská synklinála 145,3 P. Čáp Vysokomýtská synklinála 799,9 St. Čech Velkoopatovická křída 49,6 P. Zelenka Chrudimská křída 595,8 R. Vodrážka Dlouhá mez - jižní část 65,7 R. Vodrážka Dlouhá mez - severní část 60,3 R. Vodrážka Jizerská křída pravobřežní 685 St. Čech Jizerská křída levobřežní 899,5 St. Čech Křída Košáteckého potoka 337,6 St. Čech Křída Liběchovky a Pšovky 335,2 Z. Tasáryová Křída Obrtky a Úštěckého potoka 309 J. Adamovič, J. S Roudnická křída 405,8 P. Zelenka Křída dolního Labe po Děčín - levý břeh, jižní č 280,1 P. Zelenka Křída dolního Labe po Děčín - levý břeh, sever 331,8 J. Valečka Křída dolního Labe 289,6 J. Valečka Děčínský Sněžník 97,7 J. Valečka Křída Horní Ploučnice 833 J. Adamovič, J. S Křída Dolní Ploučnice a Horní Kamenice 481,4 J. Valečka Křída Dolní Kamenice a Křinice 180,3 J. Valečka Celkem Jizerský coniak 152,2 St. Čech Bazální křídový kjolektor na Jizeře St. Čech Bazální křídový kolektor od Hamru po Labe J. Adamovič, J. S Bazální kříd. Kolektor v benešovské synkl. J. Valečka

Rejchrt 2215 147 101 4232 Ústecká synklinála v povodí Svitavy 358 P. Zelenka 2905 886 121 4240 Královédvorská synklinála 145,3 P. Čáp 1039 122 68 4270 Vysokomýtská synklinála 799,9 St.

6 VÝSTUP DAT Z GD Báze Vstup dat vrtů z databáze Geofondu Vybráno pro model 5000 vrtů

7 ÚPRAVA MATEMATICKÉHO MODELU POVRCHU KOLEKTORU C Oblast 3

8 GEOLOGICKÝ ŘEZ BENEŠOVSKOU STRUKTUROU

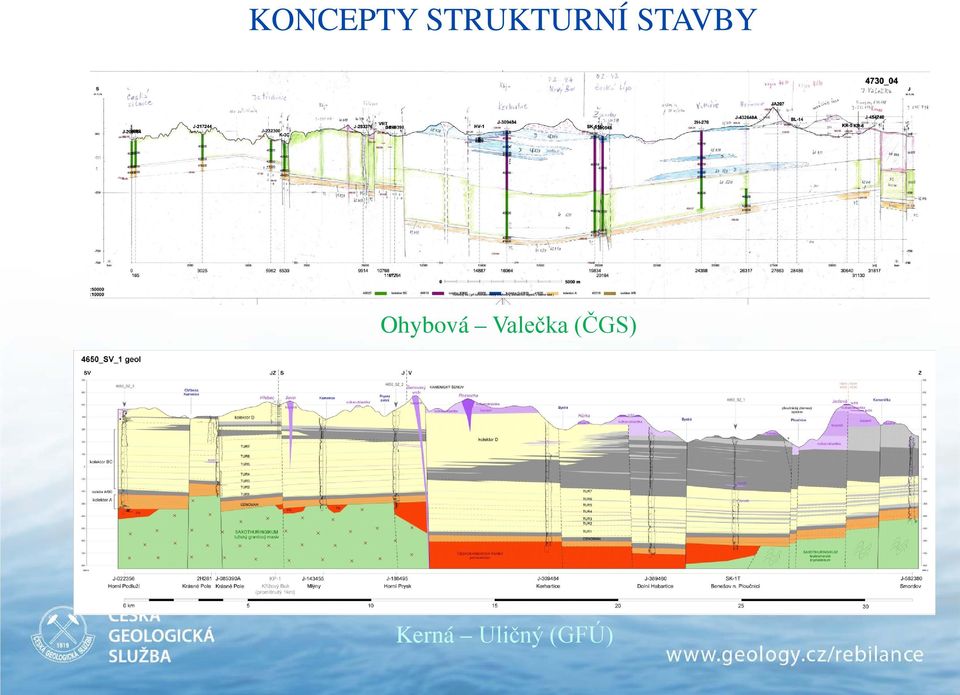

9 KONCEPTY STRUKTURNÍ STAVBY Ohybová Valečka (ČGS) Kerná Uličný (GFÚ)

10 PŘÍKLAD 3 GEOLOGICKÁ STAVBA A SEISMICKÝ ŘEZ Uličný (GFÚ 2015)

11 JÁDROVÉ (GEOLOGICKÉ) VRTY Cílem vrtných prací bylo: Ověřit litologii, stratigrafii a tektonickou pozici geologických těles v oblastech s nízkou vrtnou prozkoumanností a v místech litologických změn či tektonických poruch a tím zjistit okrajové podmínky hg kolektorů Jako pilotní vrty pro realizaci následných hg vrtů hloubených na jednotlivé kolektory v multikolektorovém pánevním systému jv. části ČKP Podle nových výsledků vrtných prací modifikovat geologický model a navrhnout následné geofyzikální práce

podmínky hg kolektorů Jako pilotní vrty pro realizaci následných hg vrtů hloubených na jednotlivé kolektory v

12 LOKALIZACE NOVÝCH VRTŮ GEO HG Q - 25 OBLAST 1 GEO HG Q+T K 2 11 KRYS - 5 OBLAST 2 GEO HG K K+T - 11 OBLAST 3 GEO HG GEO HG CELK K KRYS 1 RYOL 5

OBLAST 2 GEO HG K 19 37 K+T - 11 OBLAST 3

13 PŘÍKLAD 1 OKRAJOVÉ PODMÍNKY KOLEKTORU D TU MB JC

14 EROZNÍ ROKLE U TEMENE SEVERNÍHO SVAHU

15 JÁDROVÝ VRT 4430_A CHLOUMEK Vrtné práce

16 SCHEMATICKÝ ŘEZ CHLOUMECKÝM HŘBETEM

17 PÍSKOVCE CHLOMECKÝCH VRSTEV VRSTEV

18 BIOSTRATIGRAFIE Fritsch et Schloenbach 1872 Revize Košťák in Svobodová et al Lucianorhabdus cayeuxii Paratexanites serratomarginatus (Redtenbacher, 1873) Svrchní coniac

2014 Lucianorhabdus cayeuxii Paratexanites

19 ROHATECKÉ VRSTVY

20 NÁLEZY FOSILIÍ VE VRTU CHLOUMEK

21 PŘÍKLAD 1 SCHEMATICKÝ ŘEZ CHLOUMEK - DRŠTĚKRYJE Chlomecké pískovce kolektor D2 Hruboskalské pískovce kolektor D1 Pískovce jizerského souvrství - kolektor Cb Rohatecké vrstvy - marker

22 PŘÍKLAD 2 - ZMĚNA HRANIC HG RAJONU 4270_01W 4270_03W 4270_07W 4270_04W 4270_06W 4270_02W Geologické vrty v hg rajonu 4270 VMS byly v souladu s hydrogeologickými zájmy lokalizovány především na testování okrajových podmínek kolektorů a rajonu 4270_05W

23 PŘÍKLAD 2 OKRAJOVÉ PODMÍNKY HG RAJONŮ 4310 a 4270 Geologický vrt 4270_03W ověřil přítomnost významného zlomu při s. hranici hg rajonů 4310 a Výška skoku na tomto zlomu je cca 120 m Geol řez Uličný (GFÚ 2015)

24 PŘÍKLAD 2 PRŮBĚH ZLOMU PODLE GRAVIMETRIE Reziduální anomálie Hustotní rozhraní Sedlák (Miligal 2015)

25 ZÁVĚR Bylo analyzováno a revidováno velké množství archivních vrtných a mapových dat Byly zkonstruovány mapy geometrie jednotlivých kolektorů a izolátorů jako podklad pro hydrogeologický koncepční model a pro hydraulický model Nové vrty, vyhloubené v rámci projektu Rebilance podzemních vod, pomohly vyřešit dosud nejasnou a neřešenou geologickou problematiku: litologický sled vrstev, stratigrafii a tektoniku těles pískovců Oproti geologickým výsledkům v hydrogeologické bilanci podzemních vod (tzv. Syntéza etc.) z let přinesly nové geologické práce řadu zásadních poznatků o geologické stavbě a vyjasnily (spolu s geofyzikálními pracemi) prostorovou pozici a okrajové podmínky hydrogeologických kolektorů a hranic hydrogeologických rajonů
