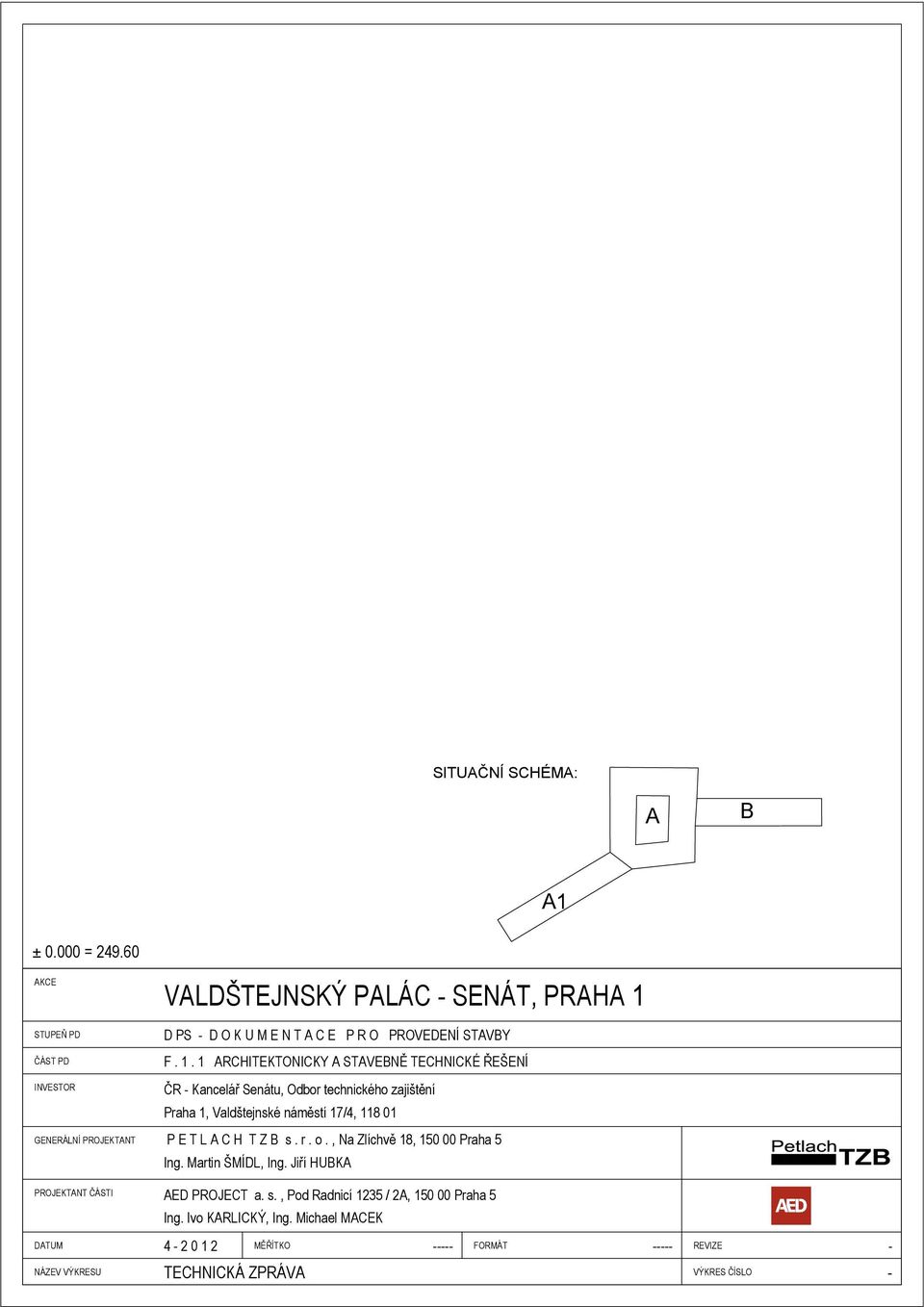

1 SITUAČNÍ SCHÉMA: A B A1 ± = AKCE STUPEŇ PD ČÁST PD INVESTOR GENERÁLNÍ PROJEKTANT PROJEKTANT ČÁSTI DATUM NÁZEV VÝKRESU VALDŠTEJNSKÝ PALÁC - SENÁT, PRAHA 1 D PS - D O K U M E N T A C E P R O PROVEDENÍ STAVBY F ARCHITEKTONICKY A STAVEBNĚ TECHNICKÉ ŘEŠENÍ ČR - Kancelář Senátu, Odbor technického zajištění Praha 1, Valdštejnské náměstí 17/4, P E T L A C H T Z B s. r. o., Na Zlíchvě 18, Praha 5 Ing. Martin ŠMÍDL, Ing. Jiří HUBKA AED PROJECT a. s., Pod Radnicí 1235 / 2A, Praha 5 Ing. Ivo KARLICKÝ, Ing. Michael MACEK MĚŘÍTKO FORMÁT REVIZE - TECHNICKÁ ZPRÁVA VÝKRES ČÍSLO -

2 OBSAH: 1.1 ÚVOD POUŽITÉ PODKLADY KONSTRUK NÍ ÚPRAVY STAVEBNÍ ÚPRAVY SVISLÉ NOSNÉ KONSTRUKCE VODOROVNÉ NOSNÉ KONSTRUKCE SCHODIŠT KY A JINÉ LÍCÍ KONSTRUKCE PODLAHY POVRCHOVÉ ÚPRAVY ST N A STROP PODHLEDY KROV A ST EŠNÍ PLÁŠ KOMÍNY A VZT VÝDECHY VN JŠÍ VÝPLN OTVOR VNIT NÍ VÝPLN OTVOR (INTERIÉROVÉ DVE E A ST NY) KLEMPÍ SKÉ VÝROBKY ZÁME NICKÉ VÝROBKY TRUHLÁ SKÉ VÝROBKY AKUSTICKÉ POM RY ZÁSADY ORGANIZACE VÝSTAVBY POŽÁRNÍ BEZPE NOST STAVBY BEZPE NOST PRÁCE A OCHRANA ZDRAVÍ I PRÁCI ZÁV R...9 1

3 1.1 ÚVOD V této ásti dokumentace je ešeno umíst ní chladících jednotek v krovu objektu A a B v etn návazností na okolní stavební konstrukce. 1.2 POUŽITÉ PODKLADY Tato dokumentace vychází z požadavk na prostorové uspo ádání chladících jednotek definované generálním projektantem. Podklady ohledn stávajícícho stavu objektu byly erpány z archivní provád cí dokumentace rekonstrukce objektu A a B z roku 1997 a dokumentace skute ného provedení z roku KONSTRUK NÍ ÚPRAVY Dle archivní výkresové dokumentace objektu B z roku 1997 bylo v rámci této rekonstrukce provedeno zesílení podlahové konstrukce v ploše pod stávajícími chladícími jednotkami - viz. p ílohy TZ KROV - ZESÍLENÍ PODLAH a DETAIL ÚPRAVY PODLAH KROVU. Zesílení bylo provedeno pomocí I-nosník provedených na celou ší ku krovu uložených na obvodových st nách mezi d ev nými trámy. V ploše pod jednotkami byly provedeny roznášecí podlahové vrstvy (trapézový plech + betonová deska) - viz. ást podlahové konstrukce a p iložené archivní výkresy. Umíst ní nových chladících jednotek je navrženo na t chto plochách zesílené podlahy. Uvedené dimenze nosných prvk a roznášecích vrstev zesílené podlahy jsou ze statického hlediska pro dané hmotnosti navrhovaných jednotek vyhovující (hmotnost jedné jednotky 200 kg), proto se žádné další konstruk ní úpravy nenavrhují. V krovu objektu A budou chladící jednotky (o hmotnostech 125 až 135 kg) uloženy dle zp sobu uložení ostatních stávajících menších jednotek - budou položeny na roznášecí kovové profily (dodávka chlazení) uložené na d ev ných trámech krovu, p ípadn na roznášecích dlaždicích položených na stávající podlaze. ed realizací budou provedeny sondy do podlah v místech uložení jednotek v krovu objektu B, kterými bude potvrzena p edpokládaná zesílená skladba podlahy. 2

4 1.4 STAVEBNÍ ÚPRAVY SVISLÉ NOSNÉ KONSTRUKCE Nebudou provedeny žádné zásahy. Navržené úpravy byly konzultovány se statikem a dle jeho odborného zhodnocení jsou zm ny v zatížení chladícími jednotkami oproti p vodnímu stavu nevýznamné a není nutné d lat žádná statická opat ení VODOROVNÉ NOSNÉ KONSTRUKCE Nebudou provedeny žádné zásahy SCHODIŠT Neobsazeno P KY A JINÉ D LÍCÍ KONSTRUKCE Stávající chladící jednotky v krovu objektu B jsou umíst ny v p kou odd lených prostorech - viz. výkresová ást. Dle archivní dokumentace (viz. p íloha TZ DETAIL P KY V KROVU - P DORYS, DETAIL P KY V KROVU - EZ ) má p ka tuto skladbu: ST.01 - hoblovaná prkna - smrk 70/18 na vodorovném nosném d ev ném roštu - polotuhé desky orsil tl. 50 mm - d evot ísková deska tl. 18 mm - polotuhé desky orsil tl. 50 mm - hoblovaná prkna - smrk 70/18 na vodorovném nosném d ev ném roštu Nosnou konstrukci p ky tvo í svislé nosné sloupky 80/120 mm v rastru cca 1000 mm (ke sloupk m je z obou stran kotven vodorovný rošt vn jších prken). V této ce jsou také zabudovány stávající chladící jednotky. Návrh nových chladících jednotek po ítá s umíst ním jednotek uvnit ohrani eného prostoru t sn za p kou, v míst každé jednotky bude v p ce proveden servisní otvor. Otvor bude po obou stranách cca o 100 mm v tší než jsou 3

5 rozm ry jednotky, výškov bude proveden po hranu prkenného stropního záklopu (otvory mezi hranou p ky a chladící jednotkou nemusí být nijak ut sn ny). Otvory vzniklé po odstran ní stávajcícíh chladících jednotek budou dopln ny stejnou skladbou p ky. Dle umíst ní servisních otvor bude dopln na a p izp sobena nosná konstrukce p ky. Z d vodu odd lení prostoru pro nasávání a pro výfuk chladících jednotek v krovu objektu B bude prostor nad jednotkami odd len záklopem z OSB desek tl. 18 mm uložených shora na vodorovné trámy uvnit krovu - viz. výkresová dokumentace (výfuk jednotek je orientován nahoru sm rem do vrchního odd leného prostoru). Plocha nového záklopu bude navazovat na stávající prkenný záklop provedený v druhé polovin ší ky krovu, svislé elní ukon ení a svislé vykrytí p ed viký i bude provedeno rovn ž z OSB desek tl. 18 mm rozm rov upravených dle na míst zam eného vykrývaného prostoru. Vodorovný záklop v. svislých ukon ení bude kotven šrouby ke stávajícím nosným trám m krovu (u svislých ukon ení budou desky p ípadn dopln ny d ev ným roštem z trámk 50x50 mm). Ve stropním záklopu budou provedeny revizní otvory popsané viz. kapitola truhlá ské výrobky, v místech výdechu jednotek bude v deskách proveden kruhový otvor, na který bude výdech jednotky napojen pružným nástavcem - viz. projektová ást CHLAZENÍ PODLAHY Dle archivní výkresové dokumentace objektu B - viz. p ilozený výkres DETAIL ÚPRAVY PODLAH KROVU je v ploše krovu tato skladba podlahy (v objektu A se edpokládá obdobná skladba podlahy): P.01 - dlažba - p dovky tl. 30mm - pískové lože (s vápnem) tl. 40 mm - d evot ískové desky tl. 20 mm - orsil S tl. 100 mm - záklop tl. 30 mm - vzduchová mezera - stávající podhled tl. cca 50 mm V p ípad porušení skladby p i realizaci bude tato skladba obnovena. 4

6 V ploše pod chladícími jednotkami v krovu objektu B byla provedena zesílená skladba podlahy: P.02 - keramická dlažba tl. 10mm - tmel tl. 5 mm - betonová mazanina se sítí tl. 60 mm - lepenka - orsil S tl. 100 mm - železobetonová deska + trapézový plech tl. 60 mm - U 80 (uloženo naležato ) tl. 45 mm - I vzduchová mezera - stávající podhled tl. cca 50 mm V p ípad porušení skladby p i realizaci bude tato skladba obnovena. Umíst ní nových chladících jednotek v krovu objektu B je navrženo na plochách zesílené skladby podlahy. P ed realizací budou provedeny sondy do podlah v místech uložení jednotek, kterými bude potvrzena p edpokládaná zesílená skladba podlahy POVRCHOVÉ ÚPRAVY ST N A STROP Dopln né d ev né trámky a prkenné lamely tvo ící povrch dopl ovaných ástí lících p ek v krovu objektu B budou opat eny nát rem proti d evokazným šk dc m a barevn sjednoceny se stávajícími plochami p ky. OSB desky tvo ící stropní záklop budou bez povrchové úpravy PODHLEDY Neobsazeno KROV A ST EŠNÍ PLÁŠ Nebudou provedeny žádné zásahy. 5

7 1.4.9 KOMÍNY A VZT VÝDECHY Pro nasávání a odv trání jednotek budou sloužit stávající okna, a st ešní odv trávací komíny. V krovu objektu A budou jednotky umíst ny p ed okenními konstrukcemi, kv li požadovanému proud ní vzduchu budou okna opat ena místo stávajících plných prkenných okennic okennicemi žaluziovými - viz. ást vn jší výpln otvor. Výfuk jednotek v krovu objektu B je orientován sm rem nahor otvorem skrz záklop z OSB desek do vrchního odd leného prostoru s odv trávacím komínem. Prostup bude opat en dilata ním pružným nástavcem (viz. projektová ást CHLAZENÍ) VN JŠÍ VÝPLN OTVOR V krovu objektu A budou jednotky umíst ny p ed okenními konstrukcemi, kv li požadovanému proud ní vzduchu budou okna opat ena místo stávajících plných prkenných okennic okennicemi žaluziovými. Jedná se o 7 ks okennic v krovu objektu A, žaluzie budou provedeny dle typu stávajících žaluziových okennic u jiných oken, které byly provád ny v rámci rekonstrukce v roce výkresov ešeno viz. íloha TZ DETAIL VENTILA NÍCH ŽALUZIÍ V KROVU, rozm ry okennic budou ur eny dle zam ení okenních otvor na stavb. Ostatní okenní konstrukce budou nezm ny VNIT NÍ VÝPLN OTVOR (INTERIÉROVÉ DVE E A ST NY) Nebudou provedeny žádné zásahy KLEMPÍ SKÉ VÝROBKY Neobsazeno ZÁME NICKÉ VÝROBKY V rámci stavební ásti nebudou realizovány žádné záme nické výrobky. Plechové kondenza ní vany pod chladícími jednotkami a ocelové podstavce jednotek zvyšující spodní hranu jednotek v krovu objektu A (v. jejich kotvení) jsou ešeny viz. projektová ást CHLAZENÍ. 6

8 TRUHLÁ SKÉ VÝROBKY V krovu objektu A bude provedeno 7ks žaluziových okennic TV.01 -viz. kapitola vn jší výpln otvor. V krovu objektu B v nov provedeném záklopu stropu budou provedeny 2ks tvercových revizních otvor 700x700 mm - TV.02. Odkláp cí poklop bude proveden ze stejné OSB desky jako stropní záklop, bude vybaven panty a madlem. 1.5 AKUSTICKÉ POM RY Vzhledem k tomu, že z hlediska produkce hluku jsou nov navrhované chladící jednotky srovnatelné se stávajícími, nejsou navrženy žádné nové akustické požadavky na stavební konstrukce - hluk sestavy dvou jednotek v krovu objektu B je 60 db a u druhé sestavy t í jednotek 62dB. Malé chladící jednotky umíst né v krovu objektu A produkují hluk 50 až 60 db (dle konkrétního typu). Ve dvou uzav ených místnostech máme tyto jednotky (k ídlo B): PUHY-EP200Y, PUHY-P200Y - pro sestavu 3 uzav ených jednotek La=62dB - pro sestavu 2 jednotek La=60dB Samostatn v krovu je dalších 7 malých jednotek (k ídlo A): PUHZ RP100YKA - La=51dB PUHZ RP140YKA - La=52dB PUHZ RP200YKA - La=60dB Za platnou považujeme akustickou studii z roku 1997 zpracovanou v rámci rekonsttrukce objektu B - ást STAVEBNÍ FYZIKA - VÝPO TY A POSOUZENÍ - viz. p íloha této TZ. Upozor ujeme na nutnost pružného uložení veškerých zdroj hluku, aby se co nejvíce omezil p enos chv ní a vibrací do stavebních konstrukcí. Chladící jednotky 7

9 budou pružn odd leny od stavebních konstrukcí použitím pružných podložek (ref. st. sylomer ), napojení potrubí bude provedeno vždy p es pružné leny. 1.6 ZÁSADY ORGANIZACE VÝSTAVBY íjezd k objektu je zajišt n pomocí vjezdové brány na nádvo í p ed objektem B. Pro p ístup do krovu je možné použít schodišt s p ístupem z východní ásti vstupního dvora (s touto p ístupovou cestou je uvažováno pro p epravu chladících jednotek a ostatních technologickcýh prvk ). Tuto ást dvora se jeví jako výhodné použít pro umíst ní kontejneru na stavební odpad, do kterého bude zaúst n shoz z viký e krovu objektu A, zárove zde bude p ípadn zbudován sklad materiálu. Z jednoho viký e krovu objektu A bude zbudován stavební vrátek sloužící pro epravu stavebního materiálu. Umíst ní uvažovaného za ízení staveništ v etn ístupové cesty je vyzna eno ve výkresu 01-Situace. Možnost použití uvedených ístupových cest a umíst ní za ízení staveništ ve dvo e p ed objektem B musí potvrdit zástupce investora. Zásobování stavby energiemi bude zajišt no ze stávajících objekt (po dohod se správcem objektu). 1.7 POŽÁRNÍ BEZPE NOST STAVBY i výstavb, montáži, provozu a užívání stavby nebo za ízení, musí být respektovány platné právní p edpisy, vyhlášky a normy SN k zajišt ní požární ochrany, které se týkají projektované stavby a za ízení. i sva ování a ezání plamenem a p i dalších pracích se zvýšeným požárním nebezpe ím bude ustanovena požární hlídka dle 13 Zákona o požární ochran (. 133/85 Sb. ve zn ní pozd jších p edpis ) a 16 vyhl.. 21 Ministerstva vnitra, kterou se provád jí n která ustanovení zmín ného zákona. i skladování a práci s ho lavými kapalinami, plyny nebo jinými nebezpe nými látkami, je nutné zachovávat p íslušné bezpe nostní p edpisy tak, aby nedošlo k jejich vznícení (pop ípad samovznícení), výbuchu nebo nežádoucímu rozší ení do jiných prostor a nebyly ohroženy na zdraví a život osoby v t chto prostorách se nacházející. 8

10 1.8 BEZPE NOST PRÁCE A OCHRANA ZDRAVÍ P I PRÁCI Pro bezpe nost práce p i stavebních pracích platí Na ízení vlády. 591/2006 ze dne 12. prosince 2006 o bližších minimálních požadavcích na bezpe nost a ochranu zdraví p i práci na staveništích, a zákon. 309/2006 Sb. ze dne 23. kv tna 2006 o zajišt ní dalších podmínek bezpe nosti a ochrany zdraví p i práci. Dále pak také platí vyhlášky a na ízení související. Pracovníci dodavatelských organizací musí být p ed zahájením prací proškoleni z bezpe nostních p edpis a upozorn ni na možná nebezpe í. Pro bezpe nost a ochranu zdraví p i práci je t eba upozornit zejména na následující povinnosti stavby: Sou ástí dodavatelské dokumentace je technologický nebo pracovní postup, který musí zajiš ovat bezpe né provedení prací na stavb zejména pokud se týká použití stroj a za ízení, pracovních prost edk a pom cek, zp sobu dopravy a opat ení p i pracích za mimo ádných podmínek. Dodavatel stavby je povinen seznámit ostatní dodavatele s požadavky bezpe nosti práce obsaženými v projektu a dodavatelské dokumentaci. 1.9 ZÁV R Veškeré prvky musí být p ed výrobou zam eny dle skute ného stavu na stavb, veškeré použité výrobky a systémy musí mít platnou atestaci pro R. V p ípad, že budou p i realizaci zjišt ny odchylky skute nosti od p edpodklad definovaných v tomto projektu, je nutné tyto skute nosti konzultovat s GP. vypracoval: ing. Michael Macek ing. Ivo Karlický 9
