Novostavba je jednopodlažní nepodsklepená. P dorys objektu má obdélníkový tvar. Objekt je zast ešen plochou st echou a je zasazen do rovného terénu.

Transkript

1

2 Obsah : F.1. Základní údaje stavby a budoucího provozu F.2. Architektonické a dispozi ní ešení F.3. Plošná a prostorová charakteristika F.4. Technické a konstruk ní ešení F.5. Tepeln technické vlastnosti F.6. Založení objektu F.7. Dopravní ešení F.8. Vliv na životní prost edí F.9. Ochrana objektu p ed škodlivými vlivy F.10 Dodržení obecných požadavk na výstavbu F.1. ZÁKLADNÍ ÚDAJE STAVBY Tato projektová dokumentace je zpracována ve stupni stavebního povolení eší novostavbu objektu SO.12 Sklad sportovního ná iní v k.ú. Pacov u an, parc.. 360/6, 177/6. Jedná se o jednopodlažní nepodsklepený objekt. F.2. ARCHITEKTONICKÉ A DISPOZI NÍ EŠENÍ STAVBY F.3.1 POPIS URBANISTICKÉHO A ARCHITEKTONICKÉHO EŠENÍ STAVBY Novostavba je jednopodlažní nepodsklepená. P dorys objektu má obdélníkový tvar. Objekt je zast ešen plochou st echou a je zasazen do rovného terénu. F.3.2 POPIS DISPOZI NÍHO A STAVEBN - TECHNICKÉHO EŠENÍ STAVBY ešený objekt se skládá z místnosti ná ovny, kde je uskladn né vybavení venkovního h išt. F.3. PLOŠNÁ A PROSTOROVÁ CHARAKTERISTIKA STAVBY Užitná plocha: 18,00 m 2 Zastav ná plocha: 23,76 m 2 Obestav ný prostor: 95,10 m 3 F.4. TECHNICKÉ A KONSTRUK NÍ EŠENÍ SPODNÍ STAVBA Výkopy P ed zahájením zemních prací se objekt vyty í lavi kami a z eteln se ozna í výškový bod ±0,000, od kterého se ur í všechny p íslušné výšky. Výkopy budou provedeny formou stavební jámy a následn výkopových rýh pro základové pasy. Min. výšky rýhy v rostlém terénu musí 0.30, v této výšce nesmí být zemina na bocích odstran na nap. p i provád ní drenáže okolo objektu. Technická zpráva - Architektonické a stavebn technické ešení 1/4

3 Základová spára musí vždy ležet v nezámrzné hloubce dle parametr základové p dy a základové pásy musí být vždy založeny do rostlého terénu, podle skute né situace na stavb musí být pásy p ípadn prohloubeny, aby byly p edepsané hloubky. Základová spára v této PD je uvažována v hloubce min. 1.2m pod upraveným terénem na úrovni geologické vrstvy F6-ClO (jíl pís itý) s tabulkovou únosností R d = 80kPa. ebírku základové spáry p i realizaci musí provést autorizovaný geolog, který potvrdí uvedené geologické pom ry, nezámrznou hloubku a únosnost základové spáry. V p ípad, že se budou základové pom ry lišit od uvedených v projektu, bude nutné upravit základy dle nových skute ností. Nutno dodržet ochranu základové spáry, která bude ešena zhotovitelem v návaznosti na technologický a asový postup výstavby. V PD je p edpokládána ochrana pomocí podkladních beton tl. 100mm. Podkladní betony budou provedeny i pod podkladní betonovou desku. Pokud by došlo k rozb ednutí základové spáry, bylo by nutné provést odt žení zeminy v tl. cca dalších 150mm. Postup provád ní stavby je nutno koordinovat se zajišt ním stavební jámy a v návaznosti na zajišt ní sousedních objekt. Toto bude ešeno zhotovitelem v technologickém a asovém postupu výstavby. Základy, podkladní desky i návrhu základ se postupovalo podle zásad 2. geotechnické kategorie a návrhového p ístup 2. Založení objektu pod nosnými obvodovými a vnit ními st nami je navrženo plošné pomocí základových pás š. 0.4m, vylitých do p ipravené rýhy. Pásy budou provedeny z železobetonu C25/30-XC2, XA1 a budou konstruk vyztuženy z d vodu p enesení vnit ních sil od možného dosedání objektu. Podkladní železobetonová deska tl. 150mm z betonu C20/25-XC2 bude vyztužena p i horním i spodním líci kari sítí 6/6mm (spodní), 4/4mm (horní), oka 150x150mm a prob hne p es základové pásy. Do základových pás budou uloženy zemnící pásky FeZn dle profese elektro. Veškeré prostupy základy, založení zemnicích pásk atd. je nutné provád t v koordinaci a podle projekt jednotlivých profesí p ed zabetonováním pás. Prostupy do Ø 150mm budou vyvrtány dodate. V tší prostupy neuvedené ve výkresu tvaru budou musí být odsouhlaseny statikem. P ed armováním a betonáží bude koordinátorem p edložen rovací plán, v p ípad, že prostupy a otvory budou umíst ny u st n, je nutné tuto skute nost konzultovat se statikem. Do bedn ní budou vloženy chráni ky tak, aby byly izp sobeny výztuži. Násypy, zásypy Násypy musí být ádn zhutn ny na E def,2 /E def,1 < 2.5 a E def,2 > 45MPa po vrstvách max. 0.25m. Stejn tak budou zhutn ny i násypy v okolí objektu pod zpevn né plochy. Zp tné zásypy kolem základ je t eba provést z p vodní zeminy tak, aby bylo zabrán no vniknutí srážkových vod k základ m, resp. základové spá e. Technická zpráva - Architektonické a stavebn technické ešení 2/4

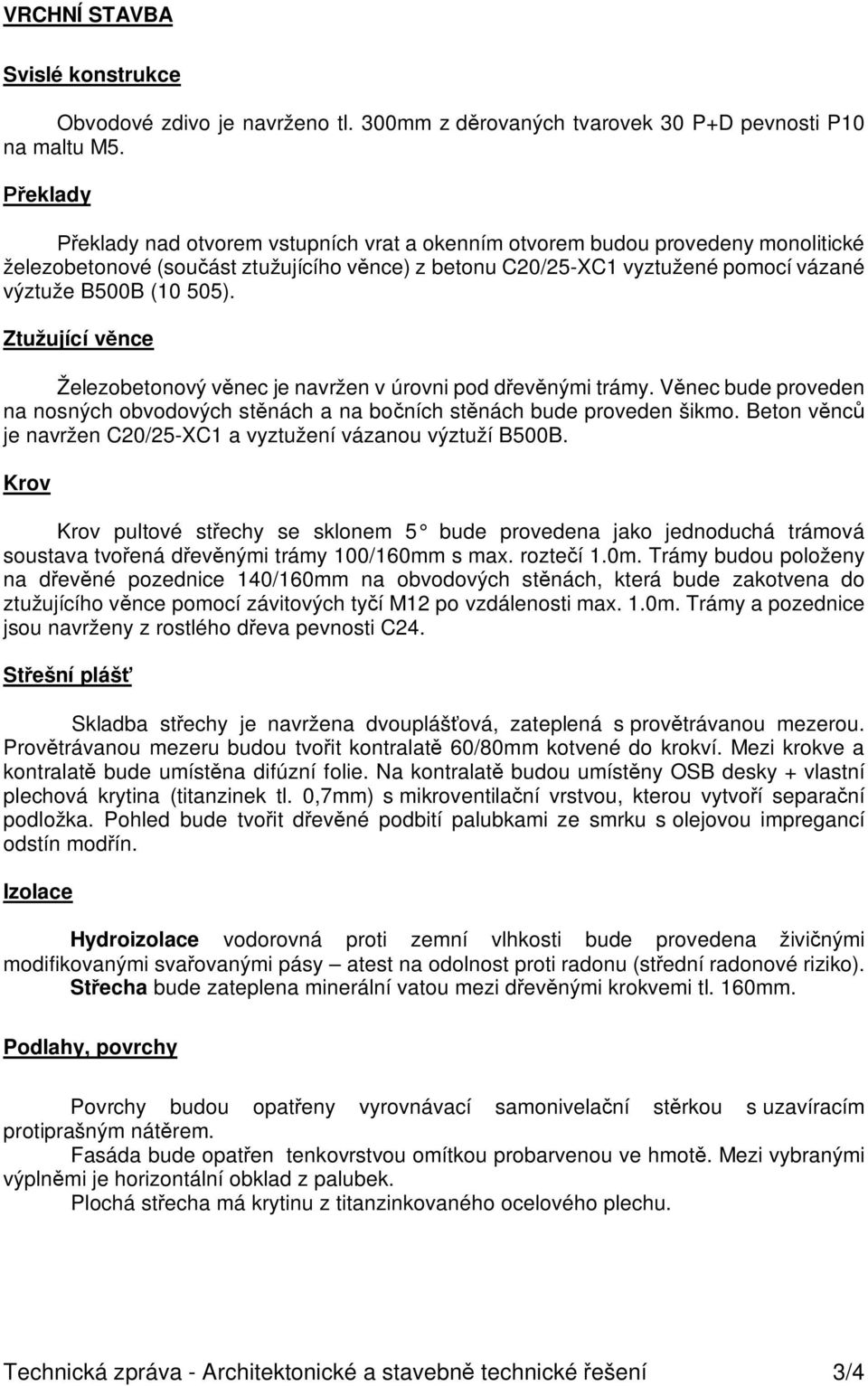

4 VRCHNÍ STAVBA Svislé konstrukce Obvodové zdivo je navrženo tl. 300mm z d rovaných tvarovek 30 P+D pevnosti P10 na maltu M5. eklady eklady nad otvorem vstupních vrat a okenním otvorem budou provedeny monolitické železobetonové (sou ást ztužujícího v nce) z betonu C20/25-XC1 vyztužené pomocí vázané výztuže B500B (10 505). Ztužující v nce Železobetonový v nec je navržen v úrovni pod d ev nými trámy. V nec bude proveden na nosných obvodových st nách a na bo ních st nách bude proveden šikmo. Beton v nc je navržen C20/25-XC1 a vyztužení vázanou výztuží B500B. Krov Krov pultové st echy se sklonem 5 bude provedena jako jednoduchá trámová soustava tvo ená d ev nými trámy 100/160mm s max. rozte í 1.0m. Trámy budou položeny na d ev né pozednice 140/160mm na obvodových st nách, která bude zakotvena do ztužujícího v nce pomocí závitových ty í M12 po vzdálenosti max. 1.0m. Trámy a pozednice jsou navrženy z rostlého d eva pevnosti C24. St ešní pláš Skladba st echy je navržena dvoupláš ová, zateplená s prov trávanou mezerou. Prov trávanou mezeru budou tvo it kontralat 60/80mm kotvené do krokví. Mezi krokve a kontralat bude umíst na difúzní folie. Na kontralat budou umíst ny OSB desky + vlastní plechová krytina (titanzinek tl. 0,7mm) s mikroventila ní vrstvou, kterou vytvo í separa ní podložka. Pohled bude tvo it d ev né podbití palubkami ze smrku s olejovou impregancí odstín mod ín. Izolace Hydroizolace vodorovná proti zemní vlhkosti bude provedena živi nými modifikovanými sva ovanými pásy atest na odolnost proti radonu (st ední radonové riziko). St echa bude zateplena minerální vatou mezi d ev nými krokvemi tl. 160mm. Podlahy, povrchy Povrchy budou opat eny vyrovnávací samonivela ní st rkou s uzavíracím protiprašným nát rem. Fasáda bude opat en tenkovrstvou omítkou probarvenou ve hmot. Mezi vybranými výpln mi je horizontální obklad z palubek. Plochá st echa má krytinu z titanzinkovaného ocelového plechu. Technická zpráva - Architektonické a stavebn technické ešení 3/4

5 Výpln otvor Okna a dve e budou plastová s izola ním dvojsklem, Uw=1,10 W/m2K, barva zlatý dub. Vn jší parapety budou titanzinkové v odstínu oken, vnit ní parapety budou plastové bílé. Klempí ské výrobky V celém rozsahu bude oplechování titanzinkovým plechem tl. 0,7mm. F.5. TEPELN TECHNICKÉ VLASTNOSTI St echa bude zateplena minerální vatou mezi d ev nými krokvemi tl. 160mm. Vn jší výpln otvor : - budou tvo it plastová okna s izola ním dvojsklem Uw=1,10 W/m2K. F.6. ZALOŽENÍ OBJEKTU Viz. spodní stavba základy. F.7. DOPRAVNÍ EŠENÍ Navržená trasa p íjezdové komunikace vede ve stávající stop panelové komunikace. Komunikace je dopln na o 15 parkovacích míst (v etn 1 invalidního). Od parkovacích stání je veden chodník pro p ší v prom nné ší ce ší ce cca 3,0 m, navazující na areálové chodníky, zp ístup ující jednotlivá sportovišt. F.8. VLIV NA ŽIVOTNÍ PROST EDÍ Deš ové vody jsou likvidovány na pozemku investora p es vsakovací jímky. Tuhý komunální odpad bude z shromaž ován v popelnici a bude pravideln odvážen speciálními vozidly komunálních služeb. F.9. OCHRANA OBJEKTU P ED ŠKODLIVÝMI VLIVY Podlaha je navržena s tepelnou izolací, izolací proti zemní vlhkosti a ochranou proti radonu. F.10. DODRŽENÍ OBECNÝCH POŽADAVK NA VÝSTAVBU i realizaci musí být dodržován projekt, všechny SN, v. vyhlášky o bezpe nosti a ochran zdraví p i práci /. 369/2001 Sb./ a všechny p edpisy související a technologické postupy dané výrobcem jednotlivých výrobk a materiál (Knauf atd.). V pr hu stavby budou provád t speciální pracovní úkony, vyžadující zvláštní proškolení, pouze osoby zp sobilé tuto innost vykonávat. Zpracovaná projektová dokumentace nenahrazuje dílenskou dokumentaci dodavatele. Zpracovanou dílenskou dokumentaci (nap. schodišt, záme nické výrobky, výpln otvor ) p edloží dodavatel ke schválení architektovi. Technická zpráva - Architektonické a stavebn technické ešení 4/4
