1 MB 200 UŢIVATELSKÝ MANUÁL [Zadejte text.]

2 Gratulujeme! ŘADA MB Zakoupení nového Gallien-Krueger zesilovače řady MB je zajisté výsledkem vašeho velmi pečlivého promyšlení. Z naší strany, Gallien-Krueger, jsme potěšeni, ţe jste si nás vybrali a jsme přesvědčeni, ţe budete našim spokojeným zákazníkem. Zvolením přístroje řady MB jste se stali majitelem zesilovače s mnoha jedinečnými vlastnostmi, který umoţňuje vytvářet velmi vyhrazený zvuk. Abyste získali z nového produktu maximum, věnujte pár minut četbě tohoto manuálu. Pokud ovšem spěcháte, předpokládáme, ţe si přečtete alespoň Quick Start a Informace o bezpečnosti, neţ přístroj začnete pouţívat. To vám pomůţe v začátcích a získáte několik rychlých tipů, ale to vše není náhradou za četbu celého manuálu. Váš zesilovač by měl být vybaven následujícími poloţkami, zkontrolujte obsah balení a zjistěte, jestli jste obdrţeli vše. Co najdete v balení zesilovače řady MB: Napájecí šňůra... 1 Uţivatelský manuál... 1 Záruční list... 1 Bezpečnostní instrukce... 1 Pokud neobsahuje balení zesilovače MB veškeré uvedené poloţky, nebo máte potíţe při sestavování nového vybavení, prosíme, kontaktujte lokálního dealera, nebo nás co nejdříve. Gallien-Krueger, Inc Industrial Drive Stockton, CA telefon: (209) fax: (209) Internet: info@gallien.com GK Filozofie Ještě nikdy jsem neviděl ţádnou věc, kterou by dva lidé udělali úplně stejně. Ani já jsem se nikdy neřídil zákony, které panují u posledních módních výstřelků. Jsem odborník ze Stanfordu, který jiţ od školních let ţije muzikou. A jako všichni muzikanti, také já jsem se vláčel s těţkými zesilovači po schodech do auta, a vţdy jsem se divil, proč musí být tyto věci tak těţké, rozměrné a obtíţné na manipulaci. Jelikoţ jsem hlavním inovátorem u GK, tak také naše produkty odráţejí mé názory a ţivotní zkušenosti. Mé modely nemají výrazně jiný design neţ produkty jiných výrobců. Namísto toho věřím, ţe nové i staré problémy se nejlépe zlikvidují novým řešením. A proto jdeme vlastní cestou, GK produkty se pyšní jedinečným, nesrovnatelným zvukem, který umoţní umělci vyuţít kaţdou příleţitost k vytvoření originální výpovědi. Jelikoţ naše produkty vyvíjím jiţ třicet let, také jejich příběhy mi jsou poučením. Gallien- Krueger odráţí i tyto příběhy a zůstává věrný tomuto dědictví. Stejně jako mé produkty, vytvořené před třiceti lety stále vyprávějí svůj příběh, také produkty dnešní budou takto hovořit zítra. Budeme stále naslouchat, Přejeme vám pro celý život dobrou muziku a nezapomeňte, že smích léčí vše! Robert Gallien Zakladatel a Prezident 2

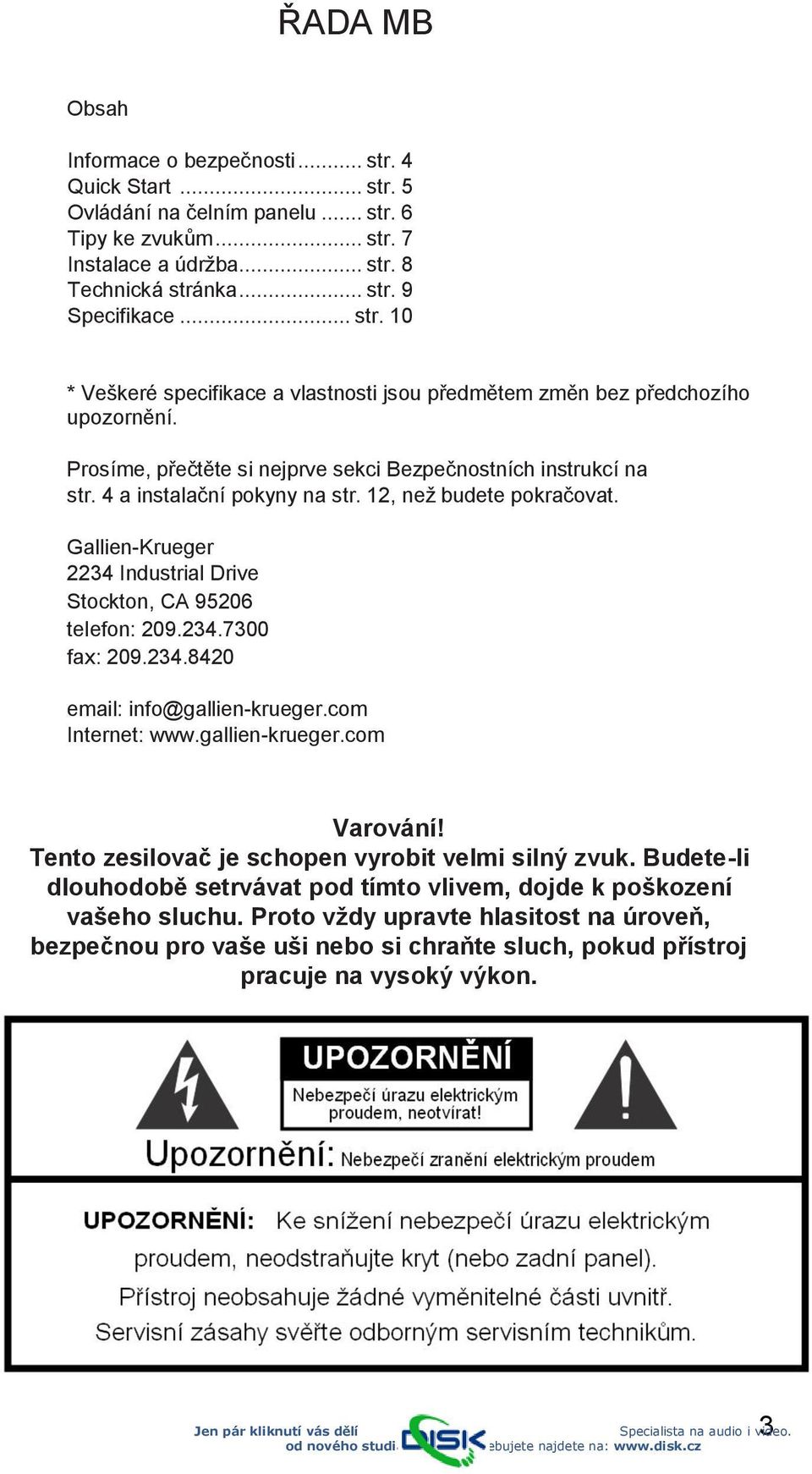

3 Obsah Informace o bezpečnosti... str. 4 Quick Start... str. 5 Ovládání na čelním panelu... str. 6 Tipy ke zvukům... str. 7 Instalace a údrţba... str. 8 Technická stránka... str. 9 Specifikace... str. 10 * Veškeré specifikace a vlastnosti jsou předmětem změn bez předchozího upozornění. Prosíme, přečtěte si nejprve sekci Bezpečnostních instrukcí na str. 4 a instalační pokyny na str. 12, neţ budete pokračovat. Gallien-Krueger 2234 Industrial Drive Stockton, CA telefon: fax: info@gallien-krueger.com Internet: Varování! Tento zesilovač je schopen vyrobit velmi silný zvuk. Budete-li dlouhodobě setrvávat pod tímto vlivem, dojde k poškození vašeho sluchu. Proto vždy upravte hlasitost na úroveň, bezpečnou pro vaše uši nebo si chraňte sluch, pokud přístroj pracuje na vysoký výkon. 3

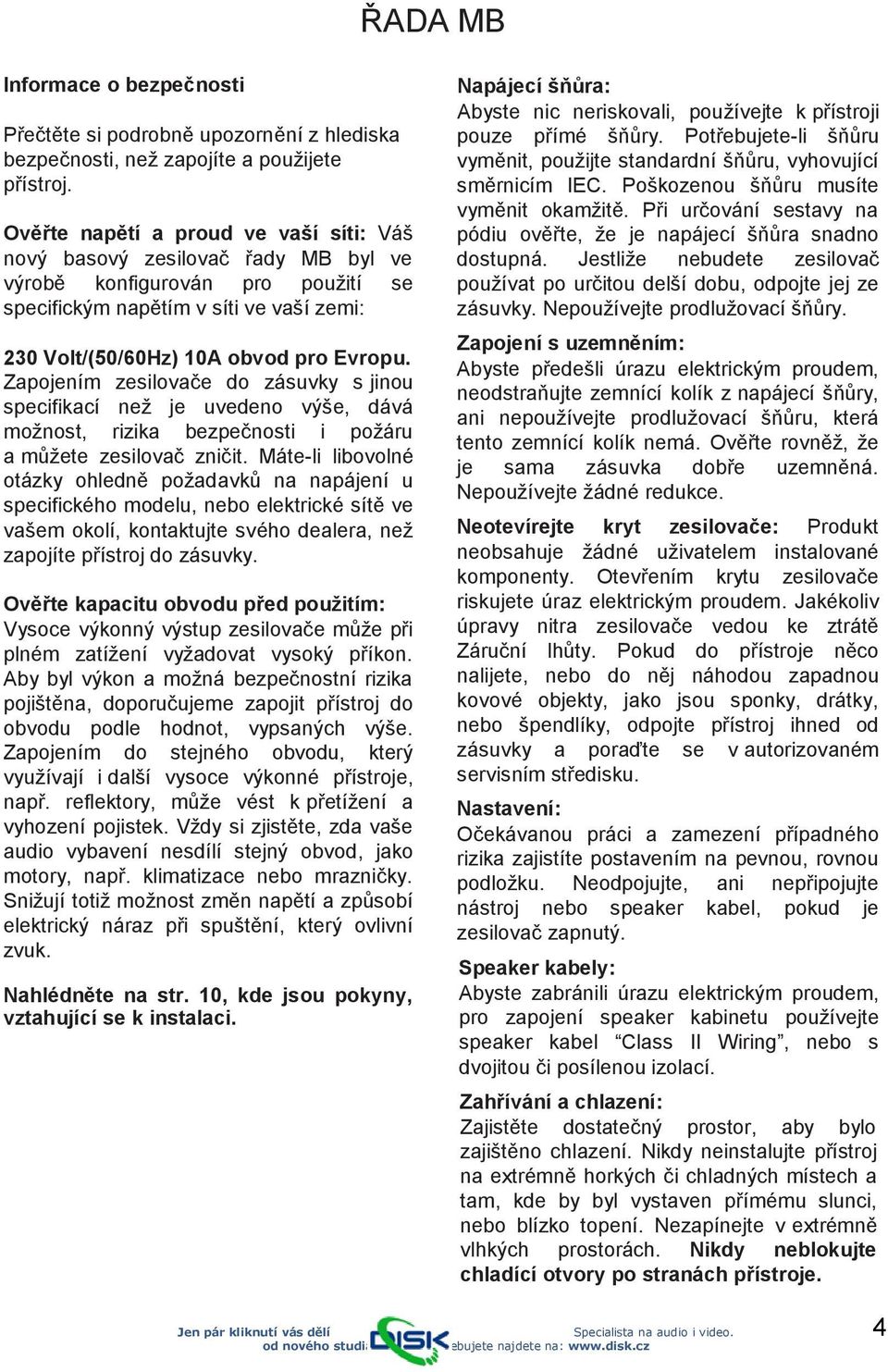

4 Informace o bezpečnosti Přečtěte si podrobně upozornění z hlediska bezpečnosti, neţ zapojíte a pouţijete přístroj. Ověřte napětí a proud ve vaší síti: Váš nový basový zesilovač řady MB byl ve výrobě konfigurován pro pouţití se specifickým napětím v síti ve vaší zemi: 230 Volt/(50/60Hz) 10A obvod pro Evropu. Zapojením zesilovače do zásuvky s jinou specifikací neţ je uvedeno výše, dává moţnost, rizika bezpečnosti i poţáru a můţete zesilovač zničit. Máte-li libovolné otázky ohledně poţadavků na napájení u specifického modelu, nebo elektrické sítě ve vašem okolí, kontaktujte svého dealera, neţ zapojíte přístroj do zásuvky. Ověřte kapacitu obvodu před použitím: Vysoce výkonný výstup zesilovače můţe při plném zatíţení vyţadovat vysoký příkon. Aby byl výkon a moţná bezpečnostní rizika pojištěna, doporučujeme zapojit přístroj do obvodu podle hodnot, vypsaných výše. Zapojením do stejného obvodu, který vyuţívají i další vysoce výkonné přístroje, např. reflektory, můţe vést k přetíţení a vyhození pojistek. Vţdy si zjistěte, zda vaše audio vybavení nesdílí stejný obvod, jako motory, např. klimatizace nebo mrazničky. Sniţují totiţ moţnost změn napětí a způsobí elektrický náraz při spuštění, který ovlivní zvuk. Nahlédněte na str. 10, kde jsou pokyny, vztahující se k instalaci. Napájecí šňůra: Abyste nic neriskovali, pouţívejte k přístroji pouze přímé šňůry. Potřebujete-li šňůru vyměnit, pouţijte standardní šňůru, vyhovující směrnicím IEC. Poškozenou šňůru musíte vyměnit okamţitě. Při určování sestavy na pódiu ověřte, ţe je napájecí šňůra snadno dostupná. Jestliţe nebudete zesilovač pouţívat po určitou delší dobu, odpojte jej ze zásuvky. Nepouţívejte prodluţovací šňůry. Zapojení s uzemněním: Abyste předešli úrazu elektrickým proudem, neodstraňujte zemnící kolík z napájecí šňůry, ani nepouţívejte prodluţovací šňůru, která tento zemnící kolík nemá. Ověřte rovněţ, ţe je sama zásuvka dobře uzemněná. Nepouţívejte ţádné redukce. Neotevírejte kryt zesilovače: Produkt neobsahuje ţádné uţivatelem instalované komponenty. Otevřením krytu zesilovače riskujete úraz elektrickým proudem. Jakékoliv úpravy nitra zesilovače vedou ke ztrátě Záruční lhůty. Pokud do přístroje něco nalijete, nebo do něj náhodou zapadnou kovové objekty, jako jsou sponky, drátky, nebo špendlíky, odpojte přístroj ihned od zásuvky a poraďte se v autorizovaném servisním středisku. Nastavení: Očekávanou práci a zamezení případného rizika zajistíte postavením na pevnou, rovnou podloţku. Neodpojujte, ani nepřipojujte nástroj nebo speaker kabel, pokud je zesilovač zapnutý. Speaker kabely: Abyste zabránili úrazu elektrickým proudem, pro zapojení speaker kabinetu pouţívejte speaker kabel Class II Wiring, nebo s dvojitou či posílenou izolací. Zahřívání a chlazení: Zajistěte dostatečný prostor, aby bylo zajištěno chlazení. Nikdy neinstalujte přístroj na extrémně horkých či chladných místech a tam, kde by byl vystaven přímému slunci, nebo blízko topení. Nezapínejte v extrémně vlhkých prostorách. Nikdy neblokujte chladící otvory po stranách přístroje. 4

5 Quick Start Produkt řady MB je upraven tak, aby byl co nejjednodušší na ovládání. Veškeré prvky mají svůj přesný účel. Níţe uvedený popis vám objasní základní ovládání a pomůţe v začátcích nastavit si zvuk. 1. Zasuňte konektor: Přepněte vypínač na Off a zapojte přiloţenou šňůru, jeden konec do zesilovače, druhý do zásuvky se správným napětím a frekvencí (blíţe viz Informace o bezpečnosti na str. 5). 5. Nastavení hlasitostí Level a Master: Nastavte hlasitost Master Volume na 3 hodiny. Knob Input Volume natočte tak, jak potřebujete pro normální hraní. Jestliţe LEDka klipů (tlačítko padu) bliká častěji, neţ výjimečně, zapněte tlačítko -10db padu a zvyšte hodnotu knobu Input Volume. Pokud se i přesto rozsvítí často, stáhněte hlasitost u basy. 2. Zapojte kabinety: Kabinety zapojte do výstupů zesilovače, označených Speaker. MB je vybaven dvojím zapojením speaker kabinetů. Tyto speciální jacky umoţňují k zapojení pouţít Speakon nebo 1/4 konektory. Nesmíte překročit maximální doporučenou hodnotu zatíţení reproboxů. Maximální doporučená hodnota zatížení: 1x 4Ω, nebo 2x 8Ω kabinet. 3. Počáteční nastavení na čelním panelu: Nastavte všechny prvky EQ a knob Contour do polohy 12 hodin. Nastavte vstupní hlasitost na Zapojte basu: Nástrojovým (stíněným) kabelem zapojte basu do jacku Input a zapněte zesilovač. Máte-li aktivní ovládací prvky na base, nastavte je do středu nebo do pozice flat a úplně stáhněte hlasitost. Máte-li běţné, pasivní ovládání zvuku, stáhněte barvy i hlasitost na minimum. 5

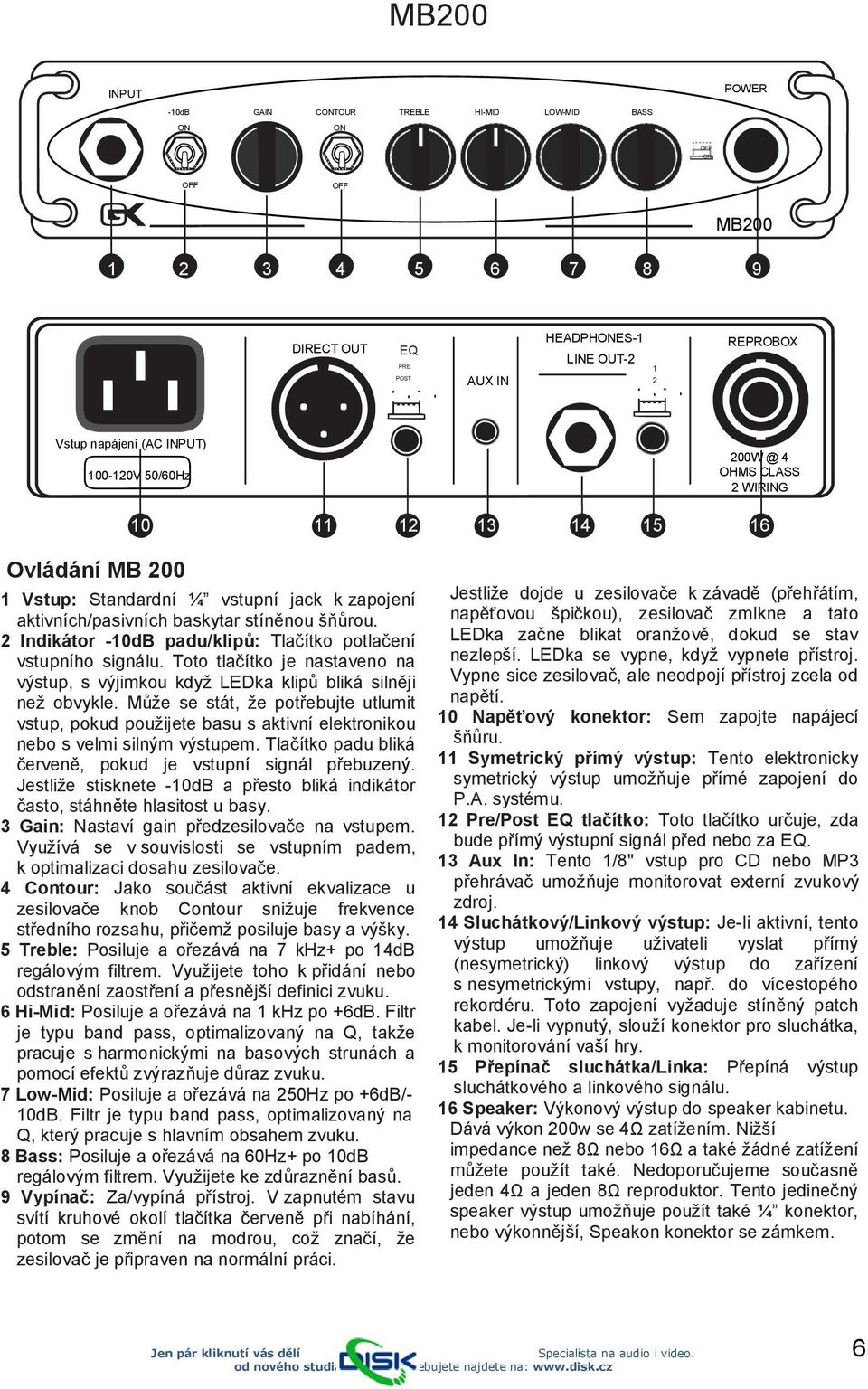

6 MB200 INPUT POWER -10dB GAIN CONTOUR TREBLE HI-MID LOW-MID BASS ON ON OFF ON OFF OFF MB DIRECT OUT EQ PRE POST AUX IN HEADPHONES-1 LINE OUT REPROBOX Vstup napájení (AC INPUT) V 50/60Hz 4 OHMS CLASS 2 WIRING Ovládání MB Vstup: Standardní ¼ vstupní jack k zapojení aktivních/pasivních baskytar stíněnou šňůrou. 2 Indikátor -10dB padu/klipů: Tlačítko potlačení vstupního signálu. Toto tlačítko je nastaveno na výstup, s výjimkou kdyţ LEDka klipů bliká silněji neţ obvykle. Můţe se stát, ţe potřebujte utlumit vstup, pokud pouţijete basu s aktivní elektronikou nebo s velmi silným výstupem. Tlačítko padu bliká červeně, pokud je vstupní signál přebuzený. Jestliţe stisknete -10dB a přesto bliká indikátor často, stáhněte hlasitost u basy. 3 Gain: Nastaví gain předzesilovače na vstupem. Vyuţívá se v souvislosti se vstupním padem, k optimalizaci dosahu zesilovače. 4 Contour: Jako součást aktivní ekvalizace u zesilovače knob Contour sniţuje frekvence středního rozsahu, přičemţ posiluje basy a výšky. 5 Treble: Posiluje a ořezává na 7 khz+ po 14dB regálovým filtrem. Vyuţijete toho k přidání nebo odstranění zaostření a přesnější definici zvuku. 6 Hi-Mid: Posiluje a ořezává na 1 khz po +6dB. Filtr je typu band pass, optimalizovaný na Q, takţe pracuje s harmonickými na basových strunách a pomocí efektů zvýrazňuje důraz zvuku. 7 Low-Mid: Posiluje a ořezává na 250Hz po +6dB/- 10dB. Filtr je typu band pass, optimalizovaný na Q, který pracuje s hlavním obsahem zvuku. 8 Bass: Posiluje a ořezává na 60Hz+ po 10dB regálovým filtrem. Vyuţijete ke zdůraznění basů. 9 Vypínač: Za/vypíná přístroj. V zapnutém stavu svítí kruhové okolí tlačítka červeně při nabíhání, potom se změní na modrou, coţ značí, ţe zesilovač je připraven na normální práci. Jestliţe dojde u zesilovače k závadě (přehřátím, napěťovou špičkou), zesilovač zmlkne a tato LEDka začne blikat oranţově, dokud se stav nezlepší. LEDka se vypne, kdyţ vypnete přístroj. Vypne sice zesilovač, ale neodpojí přístroj zcela od napětí. 10 Napěťový konektor: Sem zapojte napájecí šňůru. 11 Symetrický přímý výstup: Tento elektronicky symetrický výstup umoţňuje přímé zapojení do P.A. systému. 12 Pre/Post EQ tlačítko: Toto tlačítko určuje, zda bude přímý výstupní signál před nebo za EQ. 13 Aux In: Tento 1/8" vstup pro CD nebo MP3 přehrávač umoţňuje monitorovat externí zvukový zdroj. 14 Sluchátkový/Linkový výstup: Je-li aktivní, tento výstup umoţňuje uţivateli vyslat přímý (nesymetrický) linkový výstup do zařízení s nesymetrickými vstupy, např. do vícestopého rekordéru. Toto zapojení vyţaduje stíněný patch kabel. Je-li vypnutý, slouţí konektor pro sluchátka, k monitorování vaší hry. 15 Přepínač sluchátka/linka: Přepíná výstup sluchátkového a linkového signálu. 16 Speaker: Výkonový výstup do speaker kabinetu. Dává výkon 200w se 4Ω zatíţením. Niţší impedance neţ 8Ω nebo 16Ω a také ţádné zatíţení můţete pouţít také. Nedoporučujeme současně jeden 4Ω a jeden 8Ω reproduktor. Tento jedinečný speaker výstup umoţňuje pouţít také ¼ konektor, nebo výkonnější, Speakon konektor se zámkem. 6

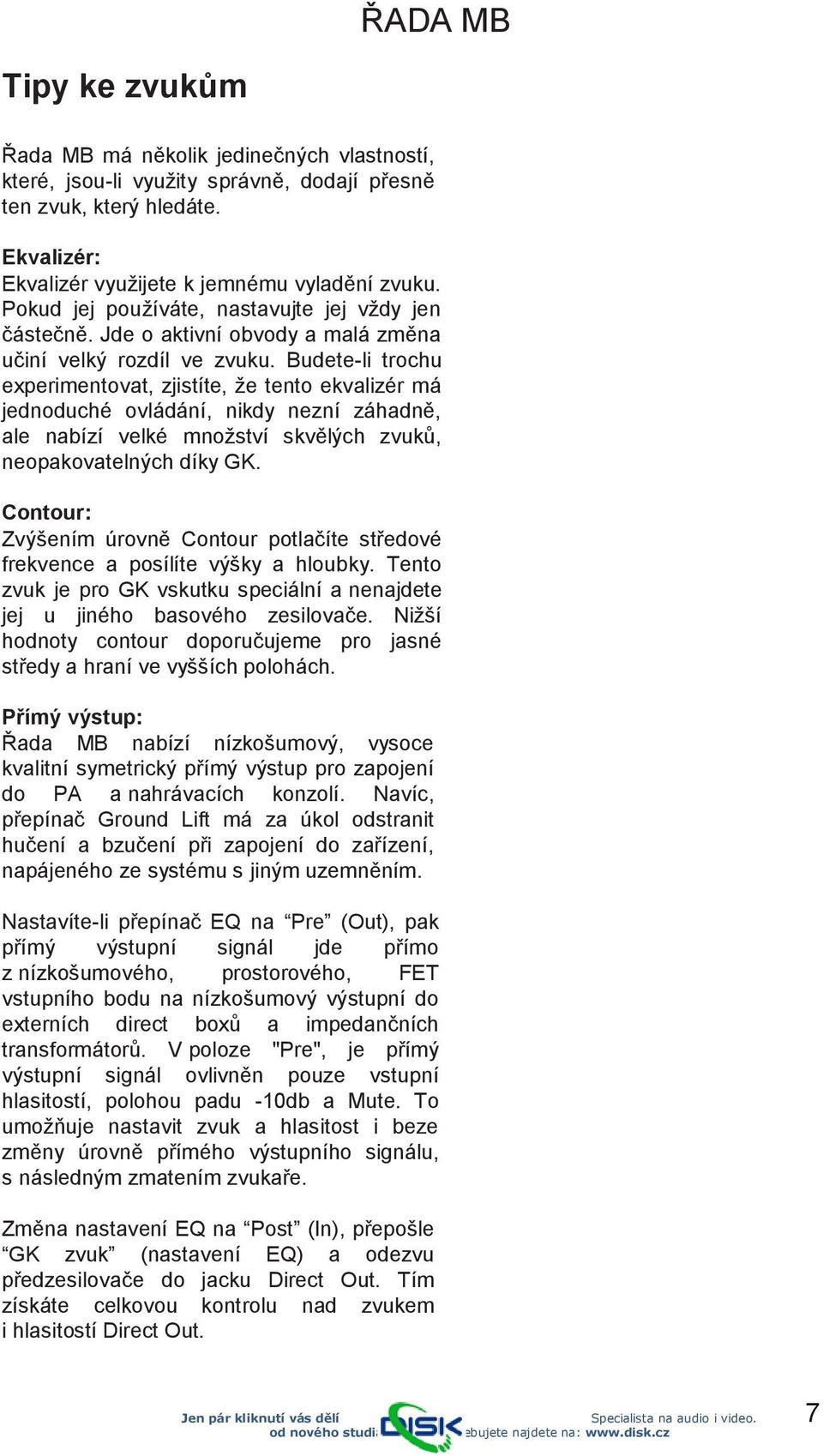

7 Tipy ke zvukům Řada MB má několik jedinečných vlastností, které, jsou-li vyuţity správně, dodají přesně ten zvuk, který hledáte. Ekvalizér: Ekvalizér vyuţijete k jemnému vyladění zvuku. Pokud jej pouţíváte, nastavujte jej vţdy jen částečně. Jde o aktivní obvody a malá změna učiní velký rozdíl ve zvuku. Budete-li trochu experimentovat, zjistíte, ţe tento ekvalizér má jednoduché ovládání, nikdy nezní záhadně, ale nabízí velké mnoţství skvělých zvuků, neopakovatelných díky GK. Contour: Zvýšením úrovně Contour potlačíte středové frekvence a posílíte výšky a hloubky. Tento zvuk je pro GK vskutku speciální a nenajdete jej u jiného basového zesilovače. Niţší hodnoty contour doporučujeme pro jasné středy a hraní ve vyšších polohách. Přímý výstup: Řada MB nabízí nízkošumový, vysoce kvalitní symetrický přímý výstup pro zapojení do PA a nahrávacích konzolí. Navíc, přepínač Ground Lift má za úkol odstranit hučení a bzučení při zapojení do zařízení, napájeného ze systému s jiným uzemněním. Nastavíte-li přepínač EQ na Pre (Out), pak přímý výstupní signál jde přímo z nízkošumového, prostorového, FET vstupního bodu na nízkošumový výstupní do externích direct boxů a impedančních transformátorů. V poloze "Pre", je přímý výstupní signál ovlivněn pouze vstupní hlasitostí, polohou padu -10db a Mute. To umoţňuje nastavit zvuk a hlasitost i beze změny úrovně přímého výstupního signálu, s následným zmatením zvukaře. Změna nastavení EQ na Post (In), přepošle GK zvuk (nastavení EQ) a odezvu předzesilovače do jacku Direct Out. Tím získáte celkovou kontrolu nad zvukem i hlasitostí Direct Out. 7

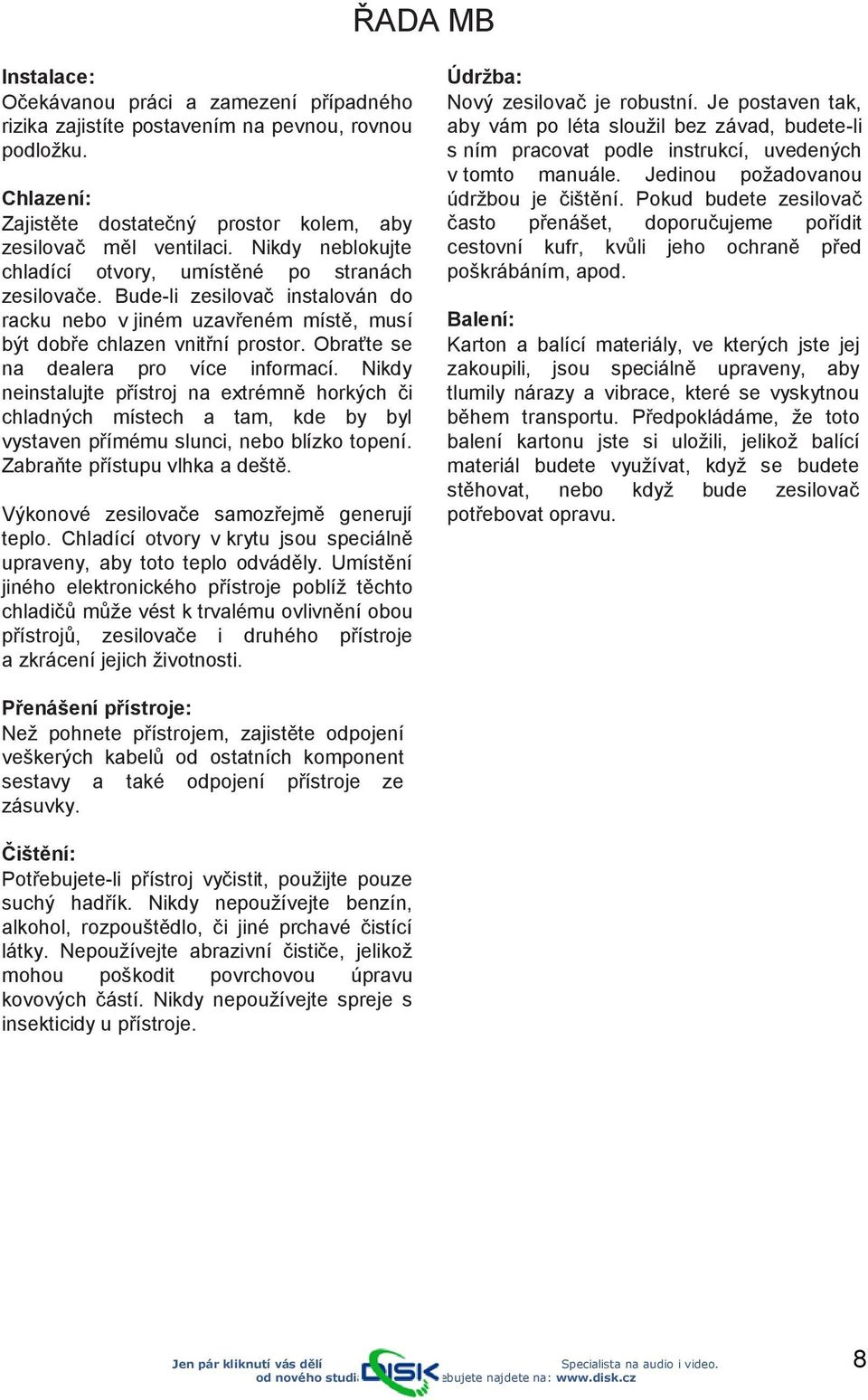

8 Instalace: Očekávanou práci a zamezení případného rizika zajistíte postavením na pevnou, rovnou podloţku. Chlazení: Zajistěte dostatečný prostor kolem, aby zesilovač měl ventilaci. Nikdy neblokujte chladící otvory, umístěné po stranách zesilovače. Bude-li zesilovač instalován do racku nebo v jiném uzavřeném místě, musí být dobře chlazen vnitřní prostor. Obraťte se na dealera pro více informací. Nikdy neinstalujte přístroj na extrémně horkých či chladných místech a tam, kde by byl vystaven přímému slunci, nebo blízko topení. Zabraňte přístupu vlhka a deště. Výkonové zesilovače samozřejmě generují teplo. Chladící otvory v krytu jsou speciálně upraveny, aby toto teplo odváděly. Umístění jiného elektronického přístroje poblíţ těchto chladičů můţe vést k trvalému ovlivnění obou přístrojů, zesilovače i druhého přístroje a zkrácení jejich ţivotnosti. Údržba: Nový zesilovač je robustní. Je postaven tak, aby vám po léta slouţil bez závad, budete-li s ním pracovat podle instrukcí, uvedených v tomto manuále. Jedinou poţadovanou údrţbou je čištění. Pokud budete zesilovač často přenášet, doporučujeme pořídit cestovní kufr, kvůli jeho ochraně před poškrábáním, apod. Balení: Karton a balící materiály, ve kterých jste jej zakoupili, jsou speciálně upraveny, aby tlumily nárazy a vibrace, které se vyskytnou během transportu. Předpokládáme, ţe toto balení kartonu jste si uloţili, jelikoţ balící materiál budete vyuţívat, kdyţ se budete stěhovat, nebo kdyţ bude zesilovač potřebovat opravu. Přenášení přístroje: Neţ pohnete přístrojem, zajistěte odpojení veškerých kabelů od ostatních komponent sestavy a také odpojení přístroje ze zásuvky. Čištění: Potřebujete-li přístroj vyčistit, pouţijte pouze suchý hadřík. Nikdy nepouţívejte benzín, alkohol, rozpouštědlo, či jiné prchavé čistící látky. Nepouţívejte abrazivní čističe, jelikoţ mohou poškodit povrchovou úpravu kovových částí. Nikdy nepouţívejte spreje s insekticidy u přístroje. 8

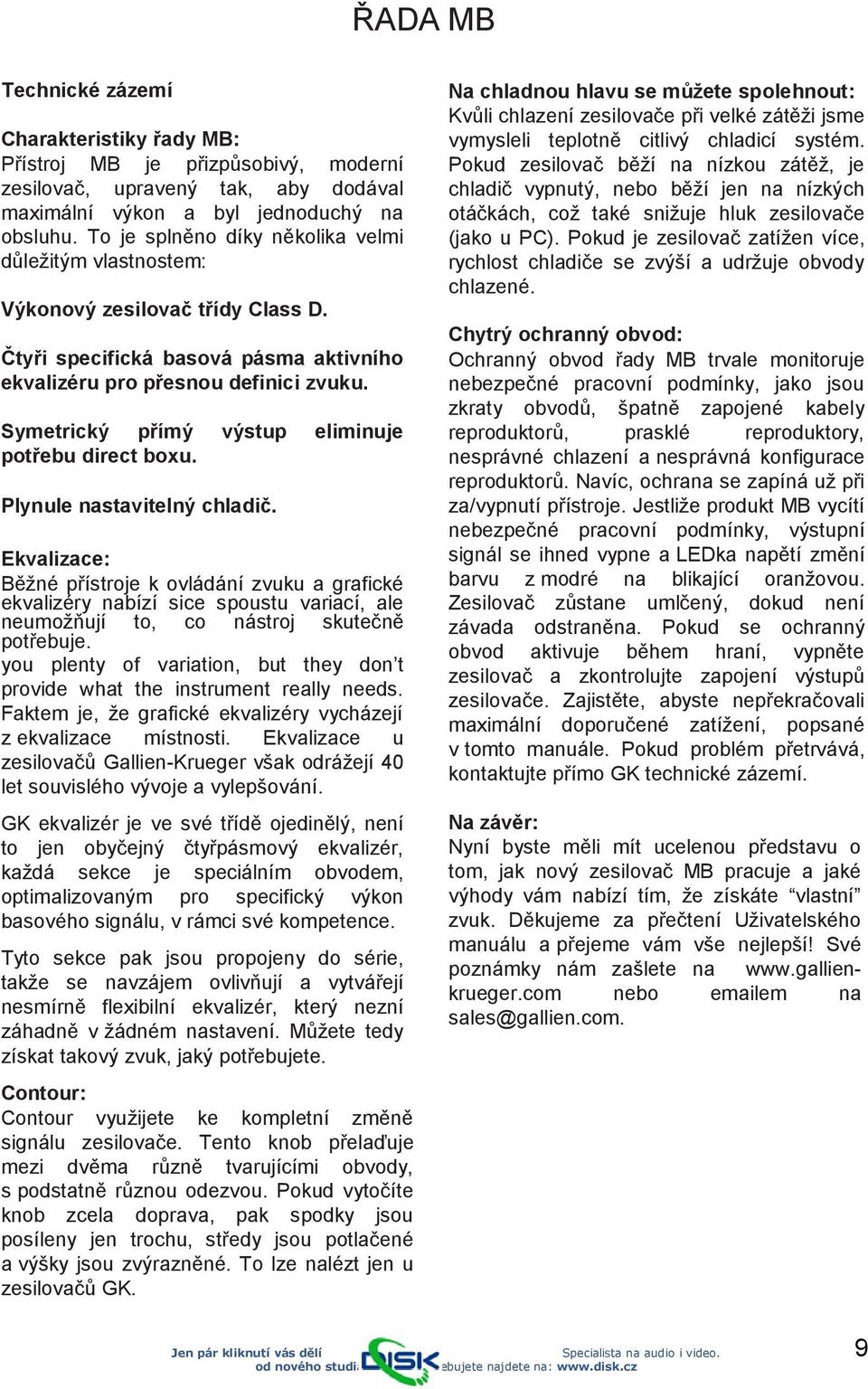

9 Technické zázemí Charakteristiky řady MB: Přístroj MB je přizpůsobivý, moderní zesilovač, upravený tak, aby dodával maximální výkon a byl jednoduchý na obsluhu. To je splněno díky několika velmi důleţitým vlastnostem: Výkonový zesilovač třídy Class D. Čtyři specifická basová pásma aktivního ekvalizéru pro přesnou definici zvuku. Symetrický přímý výstup eliminuje potřebu direct boxu. Plynule nastavitelný chladič. Ekvalizace: Běţné přístroje k ovládání zvuku a grafické ekvalizéry nabízí sice spoustu variací, ale neumoţňují to, co nástroj skutečně potřebuje. you plenty of variation, but they don t provide what the instrument really needs. Faktem je, ţe grafické ekvalizéry vycházejí z ekvalizace místnosti. Ekvalizace u zesilovačů Gallien-Krueger však odráţejí 40 let souvislého vývoje a vylepšování. GK ekvalizér je ve své třídě ojedinělý, není to jen obyčejný čtyřpásmový ekvalizér, kaţdá sekce je speciálním obvodem, optimalizovaným pro specifický výkon basového signálu, v rámci své kompetence. Tyto sekce pak jsou propojeny do série, takţe se navzájem ovlivňují a vytvářejí nesmírně flexibilní ekvalizér, který nezní záhadně v ţádném nastavení. Můţete tedy získat takový zvuk, jaký potřebujete. Contour: Contour vyuţijete ke kompletní změně signálu zesilovače. Tento knob přelaďuje mezi dvěma různě tvarujícími obvody, s podstatně různou odezvou. Pokud vytočíte knob zcela doprava, pak spodky jsou posíleny jen trochu, středy jsou potlačené a výšky jsou zvýrazněné. To lze nalézt jen u zesilovačů GK. Na chladnou hlavu se můžete spolehnout: Kvůli chlazení zesilovače při velké zátěţi jsme vymysleli teplotně citlivý chladicí systém. Pokud zesilovač běţí na nízkou zátěţ, je chladič vypnutý, nebo běţí jen na nízkých otáčkách, coţ také sniţuje hluk zesilovače (jako u PC). Pokud je zesilovač zatíţen více, rychlost chladiče se zvýší a udrţuje obvody chlazené. Chytrý ochranný obvod: Ochranný obvod řady MB trvale monitoruje nebezpečné pracovní podmínky, jako jsou zkraty obvodů, špatně zapojené kabely reproduktorů, prasklé reproduktory, nesprávné chlazení a nesprávná konfigurace reproduktorů. Navíc, ochrana se zapíná uţ při za/vypnutí přístroje. Jestliţe produkt MB vycítí nebezpečné pracovní podmínky, výstupní signál se ihned vypne a LEDka napětí změní barvu z modré na blikající oranţovou. Zesilovač zůstane umlčený, dokud není závada odstraněna. Pokud se ochranný obvod aktivuje během hraní, vypněte zesilovač a zkontrolujte zapojení výstupů zesilovače. Zajistěte, abyste nepřekračovali maximální doporučené zatíţení, popsané v tomto manuále. Pokud problém přetrvává, kontaktujte přímo GK technické zázemí. Na závěr: Nyní byste měli mít ucelenou představu o tom, jak nový zesilovač MB pracuje a jaké výhody vám nabízí tím, ţe získáte vlastní zvuk. Děkujeme za přečtení Uţivatelského manuálu a přejeme vám vše nejlepší! Své poznámky nám zašlete na nebo em na sales@gallien.com. 9

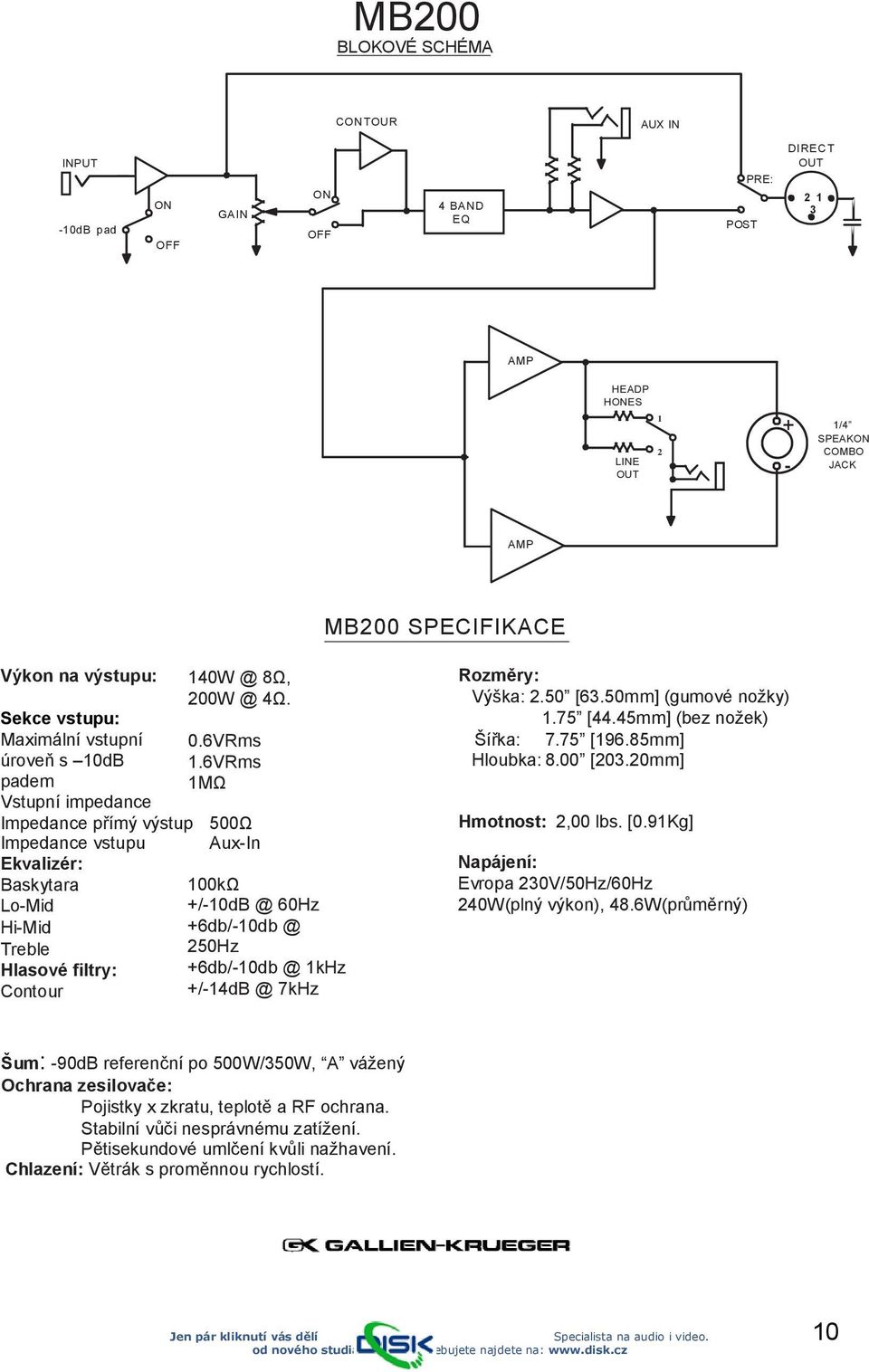

10 MB200 BLOKOVÉ SCHÉMA CONTOUR AUX IN INPUT -10dB pad ON OFF GAIN ON OFF 4 BAND EQ POST PRE: DIRECT OUT AMP HEADP HONES LINE OUT /4 SPEAKON COMBO - JACK AMP MB200 SPECIFIKACE Výkon na výstupu: Sekce vstupu: Maximální vstupní úroveň s 10dB padem Vstupní impedance 8Ω, 4Ω. 0.6VRms 1.6VRms 1MΩ Impedance přímý výstup 500Ω Impedance vstupu Aux-In Ekvalizér: Baskytara Lo-Mid Hi-Mid Treble Hlasové filtry: Contour 100kΩ 60Hz 250Hz 1kHz 7kHz Rozměry: Výška: 2.50 [63.50mm] (gumové noţky) 1.75 [44.45mm] (bez noţek) Šířka: 7.75 [196.85mm] Hloubka: 8.00 [203.20mm] Hmotnost: 2,00 lbs. [0.91Kg] Napájení: Evropa 230V/50Hz/60Hz 240W(plný výkon), 48.6W(průměrný) 50Hz/ Šum: -90dB referenční po 500W/350W, A váţený Ochrana zesilovače: Pojistky x zkratu, teplotě a RF ochrana. Stabilní vůči nesprávnému zatíţení. Pětisekundové umlčení kvůli naţhavení. Chlazení: Větrák s proměnnou rychlostí. 10
