Ochrana obyvatelstva a kritická infrastruktura v oblasti energetických systémů. Ing. Ivan Beneš, CITYPLAN spol. s r.o. 2006

Transkript

1 Ochrana obyvatelstva a kritická infrastruktura v oblasti energetických systémů Ing. Ivan Beneš, CITYPLAN spol. s r.o

2 Oblasti kritické infrastruktury základ pro inventarizaci prvků KI Oblast č. 1 Systém dodávky energií Oblast č. 2 Systém dodávky vody Oblast č. 3 Systém odpadového hospodářství Oblast č. 4 Dopravní síť Oblast č. 5 Komunikační a informační systémy Oblast č. 6 Bankovní a finanční sektor Oblast č. 7 Nouzové sužby Oblast č. 8 Veřejné služby Oblast č. 9 Státní správa a samospráva 2

3 Dostupnost energie Rozložení ověřených zásob fosilní energie Evropa je na tom nejhůře Asie a Oceánie Severní Amerika Afrika Bývalý SSSR uhlí plyn ropa Stř. a Již. Amerika Střední Východ 0% 10% 20% 30% 40% 50% 60% 70% 3

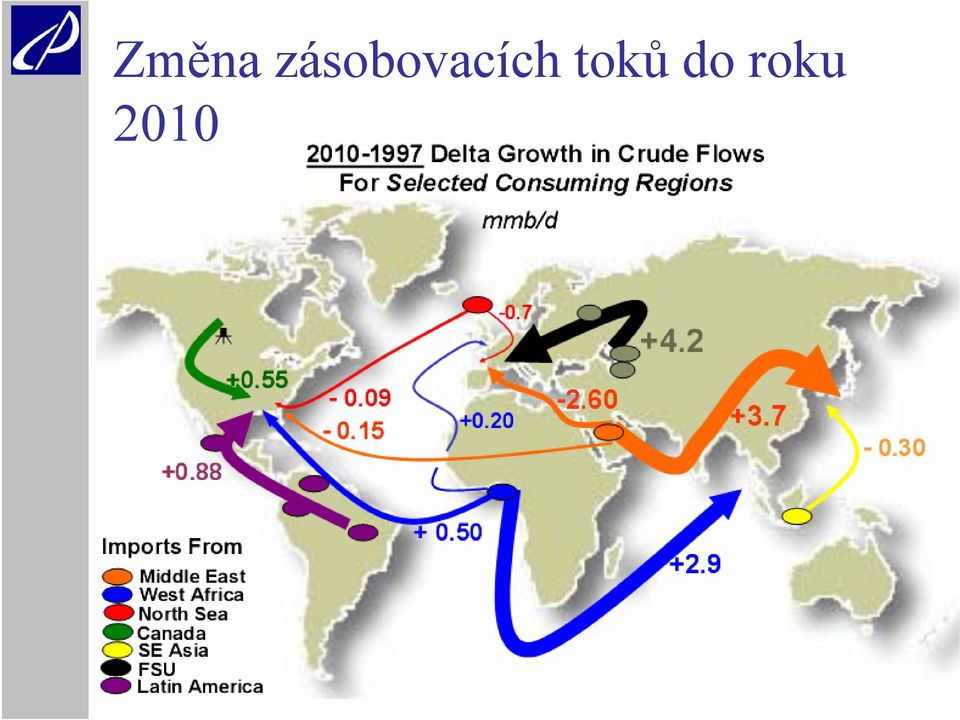

4 Změna zásobovacích toků do roku

5 Cena ropy = universální mezinárodní cenový standard prvotní energie Končí éra levné fosilní energie 70 USD/bbl opouštění OZE návrat k OZE $ money of the day $ 2003 trend? 5

6 Relevantní pohromy Významné pohromy přírodní způsobené lidmi lokální globální neúmyslné úmyslné geofyzikální zemětřesení sesuvy hydrometeorologické povodně sucha biologické epidemie dopady pandemie změna klimatu velkých kolaps mořských kosmických proudů těles extrémní klimatické jevy politickoekonomické havárie průmyslové dopravní havárie sabotáže terorismus války 6

7 Jsou energetické sítě odolné proti útoku n 4? Ne! Energetika jako zbraň: proti lidem obnovitelné zdroje proti životnímu prostředí proti ekonomice a k napadení jiné kritické infrastruktury bydlení doprava elektrárny teplárny jaderná energie uhlí neobnovitelné zdroje terciér zemní plyn zemědělství průmysl rafinerie ropa potřeby lidí Ekonomický, sociální, environmentální a bezpečnostní rozměr udržitelný rozvoj území Nejvhodnější terče teroristických útoků: sítě objekty 7

8 Co znamená zajistit energii v nejistých dobách? 8

9 Změna lidských sídel Z obehnaných zdí k otevřeným eným metropolím Uzavřená branami, fyzicky izolovaná Otevřená, neomezená, propojená Odolnost? Závislost? Složitost? Zranitelnost? Dnešní město lze dobýt narušením infrastruktury 9

10 Proč? Porovnejme naši společnost s lidským tělem a jeho infrastrukturou 10

11 Naše konstrukce jsou téměř tak důmyslné jako lidská kostra 11

12 Naše potrubní systémy jsou téměř tak důmyslné jako krevní oběh 12

13 Naše řídící systémy jsou téměř tak důmyslné jako nervová soustava 13

14 ale zapomněli jsme na lymfatický systém! jsme připraveni pouze na N-1 (1 vážná porucha či útok) 14

15 2 a více mohou způsobit národní blackout Praxe N-1 se zdá být podobná syndromu imunitní nedostatečnosti 15

16 domácnosti průmysl Ztráty za 2 týdny JČK STK PK milionů Kč úmrtí zdraví zemědělství

17 Disponibilní zdroje na úrovni distribuční soustavy po odečtení ztrát a vlastní spotřeby: GWh Spotřeba: domácnosti GWh služby 7927 GWh průmysl GWh 38% lze zajistit! 17

18 ~ dispečink PS stanovení prioritních dodávek přenosová soustava krizový plán disponibilní výkon zdroje dispečink DS řízení spotřeby pomocí HDO ~ distribuční soustava místní výrobce ~ objektový zdroj ostrovní provoz, přídělový systém soustava CZT Řešením jsou ostrovní systémy zbytná spotřeba nouzový příděl 18

19 Pilotní projekty SE SE SE PV 400 kv TR 400/110 kv PS ČEPS NVE Lipno E DV 110 kv ODBĚRY VVN TR 110/22 kv NVE DV 22 kv TR 22/0,4 kv NVE ODĚRY VN DS REAS NVE DV 0,4 kv ODBĚRY NN 19

20 Náklady ostrovních systémů 250 Kč/MWh činnost Operátora trhu s elektřinou podpora výkupu z OZE a kogenerace systémové služby přenosové soustavy příplatek za bezpečnost 50 0 příplatek za bezpečnost jiné poplatky 20

21 Výsledky jsou výzvou pro výzkum a vývoj Sebe-uzdravující sítě Je nezbytné přijmout nové standardy spolehlivosti a bezpečnosti Na straně zásobování Očekávat ničivé události Schopnost simulovat jejich dopady Schopnost adaptace a přechodu na ostrovní provoz Na straně spotřeby Inteligentní spotřebiče schopné rozpoznat problémy a snížit odběr ze sítě, při detekci její nedostatečnosti Objektové zdroje elektřiny, spíše však duální než záložní systémy 21

22 Závěr Odpověď na otázku: Co znamená zajistit energii v nejistých dobách? zní: Měli bychom vyvinout imunitní systém pro naši kritickou infrastrukturu 22
