RIBTEC zadání průběhů vnitřních sil z globálního modelu do výpočtu BEST Newsletter

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "RIBTEC zadání průběhů vnitřních sil z globálního modelu do výpočtu BEST Newsletter"

Transkript

1 RIBtec BEST výpočet a zadání zatížení sloupu korespondující s průběhem jeho vnitřních sil v globálním výpočetním modelu (FEM) nosné konstrukce Běžným pracovním postupem, zejména u prefabrikovaných betonových nosných konstrukcí, je návrh únosnosti rozhodujících prvků ve dvou pracovních krocích: 1. Zjištění silových toků a zatížení nosných prvků na globálním výpočetním modelu, řešeným zpravidla lineárně-elastickým výpočtem FEM. 2. Zúžený výběr rozhodujících, typických prvků a jejich detailní statická analýza a návrh nelineárním výpočtem; pro účely tohoto newsletteru se v dalším textu omezíme jen na betonové sloupy. Výhodou této metody rozkladu na hlavní nosné prvky je relativně snadný, rychlý, funkční, konvergenčně bezproblematický a kontrolovatelný výpočet globálního modelu, při současně velmi hospodárném a bezpečném nelineárním výpočtu a návrhu rozhodujících prvků. Rozklad na nosné prvky navíc v případě prefabrikace přímo koresponduje s jejich výrobou a skutečným prováděním konstrukce. Velmi častým uživatelským dotazem, souvisejícím s tímto postupem, je dotaz na způsob zadání zatížení nosného prvku (sloupu) tak, aby výsledný průběh vnitřních sil na sloupu, pro řešení dle teorie I. řádu a bez zohlednění výrobních imperfekcí, odpovídal průběhu vnitřních sil zjištěnému na globálním výpočetním modelu. Lineární versus nelineární výpočet U lineárních výpočtů platí princip superpozice zatížení, tudíž je nalezení obálky max. vnitřních sil pro všechny vyšetřované návrhové kombinace relativně triviální úlohou. Oproti tomu u nelineárních výpočtů, kombinujících v sobě popř. více nelineárních vlivů, jako např. teorie II. řádu, směr a velikost výrobní imperfekce, vyloučení tahových napětí v betonu, omezení tlakových přetvoření betonu a tahových přetvoření výztuže, vliv dotvarování atd., princip superpozice neplatí. Z tohoto důvodu požadavek typu: Zadat do nelineárního programu jen obálku všech vnitřních sil zjištěnou z globálního modelu. nemá fyzikální smysl! U nelineárních výpočtů, což je případ programu RIBtec BEST, neplatí princip superpozice! Každá řešená návrhová kombinace vnitřně představuje samostaný nelineární výpočet a návrh. Na pořadí zadání návrhových kombinací proto může i záležet (ne však příliš významně)! Jediným společným, rozhodujícím výsledkem z hlediska návrhu betonového prvku je obálka jeho nutných ploch výztuže zjištěná pro všechny řešené návrhové kombinace a mezní stavy. Ve smyslu výše uvedeného a pro dosažení skutečně hospodárného návrhu je nezbytné zadání zatížení prvku do nelineárního výpočtu a návrhu způsobem po zatěžovacích stavech (ZS) a tvorba, resp. výpočet jednotlivých, zvolených návrhových kombinací (Ed) až v přímo v nelineárním programu (BEST). Automatizace výpočtu hodnot a zadání zatížení po ZS do RIBtec BEST 15.0 Tabulka zatížení v grafickém prostředí RIBtec BEST 15.0 umožňuje prostřednictvím standardní schránky Windows (funkce Kopírovat/Vložit, tedy Ctrl+C/Ctrl+V) obousměrný přímý přenos hodnot do tabulkových procesorů typu Excel: strana 1 ze 12

2 Tuto funkcionalitu lze velmi efektivně využít při zadání hodnot zatížení do sloupu v uzlech (podlažích) řešené konstrukce. Metodický postup při přepočtu průběhu vnitřních sil sloupu na zatížení Průběh vnitřních sil v prvku na globálním modelu po zatěžovacích stavech odpovídá jeho vazebním podmínkám (= navazující konstrukce) a celkovému vnějšímu zatížení konstrukce, popř. jen prvku. Z podmínek statické rovnováhy odpovídá zrušení vazby na okolní konstrukce zavedení příslušné reakce = vnějšího zatížení na prvek (na sloup). Pro stavebně-praktické případy, kdy lze u sloupů očekávat spíše skokové změny v průbězích vnitřních sil v diskrétních bodech podlaží a závěsů vnitřních konstrukcí, je zpětný výpočet, směrem shora dolů, příslušné silové a momentové reakce, ze známého průběhu korespondující vnitřní sily poměrně snadný: svislé přitížení sloupu v podlaží = rozdíl mezi horní a dolní odečtenou hodnotou průběhu normálové síly; směrové příčné přitížení sloupu v podlaží = rozdíl mezi horní a dolní odečtenou hodnotou průběhu směrové posouvající síly; směrový přitěžující ohybový moment sloupu v podlaží = rozdíl mezi horní a dolní odečtenou hodnotou směrového vnitřního momentu, ponížený o ohybové momenty vlivem přitěžujících, směrově korespondujících, příčných sil z vyšších podlaží. Při existenci přímých spojitých zatížení na sloup v příčném směru (např. od větru) je zpětný přepočet vnitřních sil na zatížení poněkud komplikovanější. Vliv spojitého zatížení od vlastní tíhy sloupu ve svislém směru se automaticky ve výpočtu BEST zohledňuje a tudíž není nutné toto spojité zatížení ve zpětném přepočtu vnitřních sil uvažovat. Praktické potíže s aplikací výše uvedeného výpočtu zatížení spočívají jednak v jeho potenciální numerické pracnosti, jednak v důsledné interpretaci orientace souřadných systémů v používaném softwareu a v respektování znaménkové konvence vnitřních sil a zatížení. Po vyřešení těchto základních otázek lze však tento postup po jednotlivých zatěžovacích stavech (ZS) částečně zautomatizovat např. v sešitu Excel. Využitím již zmíněné funkce kopírování (Ctrl+C/Ctrl+V) celé tabulky zatížení v jednom kroku přes schránku Windows lze navíc předejít další možným chybám vznikajících při ručním opisování hodnot zatížení. strana 2 ze 12

3 Pomůcka pro výpočet zatížení z vnitřních sil tabulka Excel, až pro 10 podlaží Pro interpretaci zmíněných postupů byl navržen následující sešit Excel, skládající se ze 2 tabulek. Pro přehlednost zadání se na jednom listu Excel zadávají vnitřní síly a počítají korespondující zatížení pro jeden zatěžovací stav. Další zatěžovací stavy lze ve stejném sešitu Excel zadat a trvale uchovat (uložit) zkopírováním listu ZS1 na list ZS2, ZS3, Tabulka vnitřních účinků odečtených z globálního výpočetního modelu V tabulce vnitřních účinků (sil) se zadávají: výšková souřadnice podlaží od paty sloupu, odečtené hodnoty směrových vnitřních sil shora a zdola v uzlu (=podlaží) sloupu. Délky úseků sloupu (= výšky podlaží = ramena sil) se počítají automaticky, přičemž nula souřadnice z leží v patě sloupu. Tabulka je formálně připravena pro 10-ti podlažní sloup. strana 3 ze 12

4 Tabulka výpočtu zatížení pro jeho zadání (zkopírování) do RIBtec BEST V této tabulce se všechny hodnoty automaticky počítají z vyplněné tabulky v předchozím kroku. Interpretace přepočtu vnitřních sil na zatížení sloupu automaticky končí na prázdné buňce výšky podlaží v předchozí tabulce. Výběr oblasti tabulky obsahující numerické hodnoty lze pomocí standardní funkce Windows (Ctrl+C/Ctrl+V) přímo zkopírovat do příslušného zatěžovacího stavu v prostředí zadání RIBtec BEST. Podle konrétní konfigurace pracoviště a tzv. regionálních nastavení je třeba mezi prostředím RIBtec BEST a tabulkovým procesorem Excel sladit nastavení znaménka pro desetinnou tečku, resp. čárku. Uvedený sešit Excel s naprogramovaným přepočtem vnitřních sil na zatížení pro až 10 podlaží našim servisním zákazníkům na vyžádání ( na rádi poskytneme, a to včetně níže uvedeného, vzorového zadání BEST, popř. TRIMAS. strana 4 ze 12

5 Praktický příklad a kontrola výsledků Pro ověření postupu a správnosti přepočtu byl sestaven schématický, globální výpočetní model (RIBfem TRIMAS ) a zpracován tímto postupem. Výpočtem vnitřních účinků byl pro zvolený zatěžovací stav ZS1 zjištěn na sloupu následující průběh vnitřních sil. Numerický průběh vnitřních sil na Sloupu_2 x Nx My Vz Mz Vy m [kn] [knm] [kn] [knm] [kn] Nosník: Sloupy_2 (x/y/z = /-8.00/0.00 bis /-8.00/-11.50) strana 5 ze 12

6 Grafický průběh vnitřních sil na Sloupu_2 strana 6 ze 12

7 Orientace lokálních systémů konečných prvků Sloupu _2, korespondující se směry vnitřních sil a orientace pro směry zatížení v programu BEST jsou zřejmé z následujících obrázků: Vyplněná tabulka odečtených vnitřních sil Zjištěným průběhům vnitřních sil odpovídá následující vyplněná tabulka: Vnitřní účinky z výpočtu modelu FEM výška podlaží z délka úseku horní Nxzh vnitřní normálová síla dolní Nxd - svislé zatížení + vnitřní normálová síla horní Myh + vnitřní ohybový moment dolní Myd - ohybový moment zatížení + vnitřní ohybový moment horní Mzh + vnitřní ohybový moment dolní Mzd - ohybový moment zatížení + vnitřní ohybový moment horní Vyh + vnitřní posouvající síla dolní Vyd - příčné zatížení + vnitřní posouvající síla - horní Vzh + vnitřní posouvající síla dolní Vzd -;příčné zatížení + vnitřní posouvající síla strana 7 ze 12

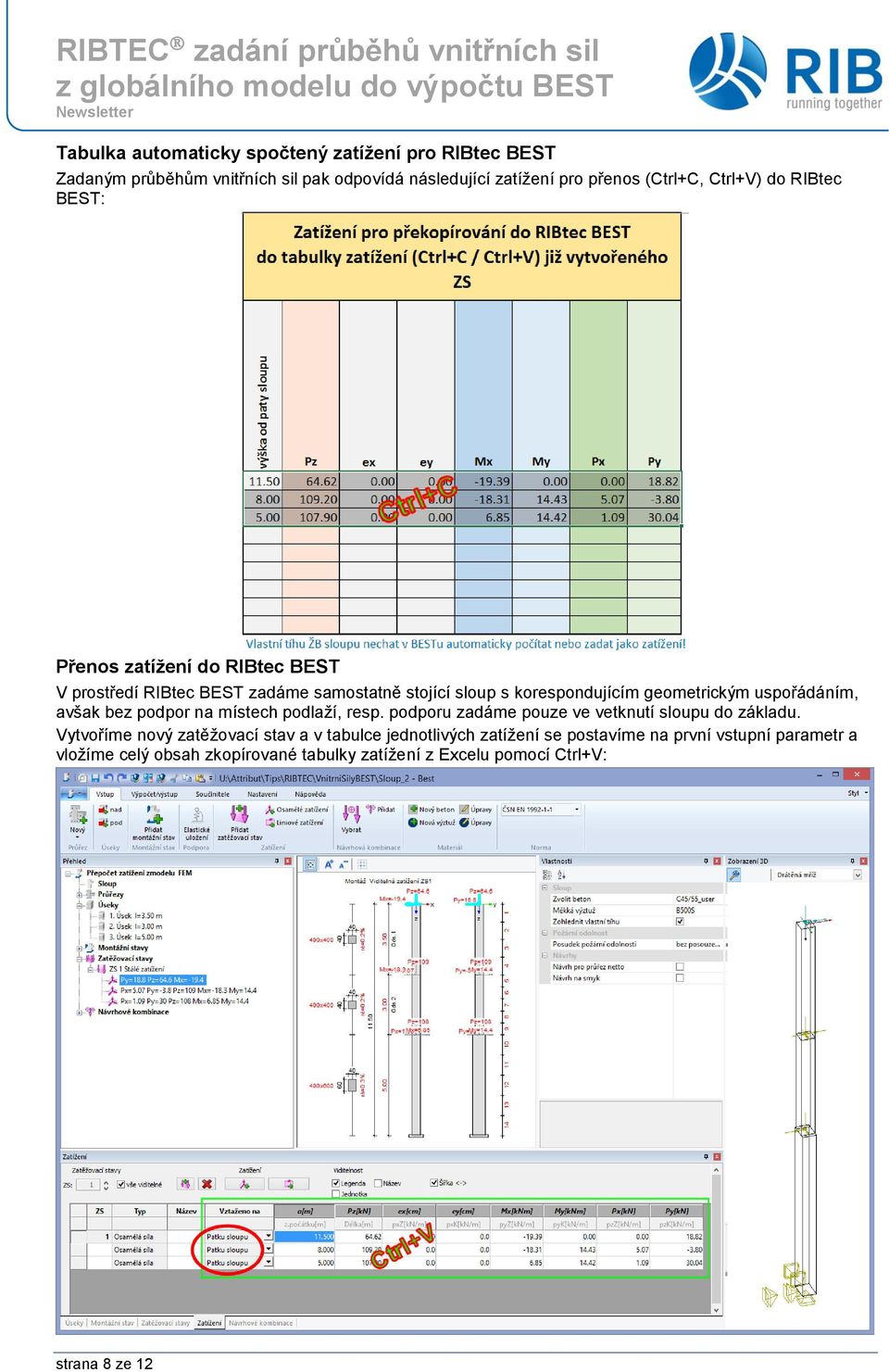

8 Tabulka automaticky spočtený zatížení pro RIBtec BEST Zadaným průběhům vnitřních sil pak odpovídá následující zatížení pro přenos (Ctrl+C, Ctrl+V) do RIBtec BEST: Přenos zatížení do RIBtec BEST V prostředí RIBtec BEST zadáme samostatně stojící sloup s korespondujícím geometrickým uspořádáním, avšak bez podpor na místech podlaží, resp. podporu zadáme pouze ve vetknutí sloupu do základu. Vytvoříme nový zatěžovací stav a v tabulce jednotlivých zatížení se postavíme na první vstupní parametr a vložíme celý obsah zkopírované tabulky zatížení z Excelu pomocí Ctrl+V: strana 8 ze 12

9 Vytvoříme nový zatěžovací stav a v tabulce jednotlivých zatížení se postavíme na první vstupní parametr a vložíme celý obsah zkopírované tabulky zatížení z Excelu pomocí Ctrl+V: Pozor na nastavení reference (= vztahu) výškové pořadnice zatížení. Navržený sešit Excel předpokládá vztah výškové pořadnice k patce sloupu (0,0 m). Celý postup můžeme nyní opakovat pro další existující zatěžovací stavy. Tvorba, resp. výběr návrhových kombinací pro vlastní výpočty a návrhy v RIBtec BEST již probíhá běžným způsobem, popsaným např. v příručce Úvod do BEST. Ověření shody průběhů vnitřních sil spočtených v RIBtec BEST Shodu průběhů vnitřních sil spočtených v RIBtec BEST s průběhy spočtenými na globálním výpočetním modelu (FEM) lze ověřit porovnáním charakteristických lineárních vnitřních účinků z teorie I. řádu: Pro účely rychlého ověření korelace návrhových kombinací z BESTu s kombinacemi na globálním výpočetním modelu lze např. ověřit shodu s hodnotami reakcí do základu pro teorii I. řádu. strana 9 ze 12

10 Protokol RIBtec BEST řešeného příkladu Systémové informace Norma: ČSN EN /2 Metodika výpočtu Geometricky a fyzikálně nelineární výpočet vnitřních účinků na mezním stavu únosnosti deformovaného statického systému včetně vlivu dotvarování a imperfekcí dle Návrh probíhá pro 1.00-násobné nelineární vnitřní účinky. Při stupni vyztužení do 2% se pro výpočet nut.as omezuje efektivní ohybová tuhost hodnotou E.cm * Ibrutto * ( As/Ac). Při výpočtu konečných posuvů se však používají efektivní průřezové hodnoty stanovené ze stavu přetvoření bez předcházejícího omezení. Tímto opatřením se předchází riziku prudkého poklesu ohybové tuhosti slabě vyztužených průřezů v okamžiku vzniku prvních trhlin. Pracovní diagram betonu při běžné teplotě pro nut.ei dle obrázku 3.2 a rovnice 3.14, pro návrh ŽB dle obrázku 3.3 a rovnice 3.17/3.18, výztuž vždy dle obrázku 3.8. Geometrie sloupu a výztuže Průřez Typ bx [m] by [m] Ac [m²] d1 [cm] ρmax [%] Tvar Ohoření 400x600 Obdélník Rohová 4x x400 Obdélník Rohová 4x1 4 Úsek Délka [m] Průřez ex [cm] ey [cm] ρ [%] As [cm²] stáv. Prvky Odstupňování x ANO x ANO x Zatížení P z [kn] Svislá osamělá síla p x,y [kn/m] Spojité zatížení P x,y [kn] Vodorovné síly Dotvarování Kvazistálé zatížení z [m] Poloha osamělého/spojitého zatížení Délka [m] Délka spojitého zatížení Vlastní tíha: pz [kn/m] = 25.0 * Abrutto pro všechny Ed Zatěžovací stavy Zohlednění dotvarování: 1=100%, 0=0% ZS Typ účinku Dotvar. γsup γinf ψ0 ψ1 ψ2 Název 0 Vlastní tíha 1 Stálé zatížení strana 10 ze 12

11 Zatěžovací stav 1: ZS Osamělá zatížení z [m] Pz [kn] ex [m] ey [m] Mx [knm] My [knm] Px [kn] Py [kn] Výsledky x imp, y imp Imperfekce ve směru x, resp. y x tot, y tot Celkové posuvy ve směru x a y N Ed, V Edx, V Edy, M Edx, M Edy Vnitřní účinky z teorie II. řádu N REd, M Rdx, M Rdy Únosné vnitřní účinky, příslušející k rovině přetvoření ε 1 - ε 2 Beta Úhel β mezi osou x a směrem nulové čáry Využití Stávající vnitřní účinky / únosné vnitřní účinky (únosnost průřezu) A s/a c(*) Při typu kombinace PK (požár) se stupeň vyztužení vztahuje na A c,fire Teorie I. řádu Vnitřní účinky z teorie I. řádu Výpočet návrhových účinků probíhá samostatně po kombinacích s hodnotami průřezu brutto. Ed Úsek Posuvy Vnitřní účinky strana 11 ze 12 h [m] x [mm] y [mm] φx [rad/1000] φy [rad/1000] NEd [kn] MEdx [knm] MEdy [knm] VEdx [kn] VEdy [kn]

12 Ed Úsek Posuvy Vnitřní účinky h [m] x [mm] y [mm] φx [rad/1000] φy [rad/1000] NEd [kn] MEdx [knm] MEdy [knm] VEdx [kn] VEdy [kn] Zatížení základu (teorie II. řádu) GEO-2 Mezní stav podloží s charakteristickou návrhovou kombinací NS-S Stálá situace STR Mezní stav únosnosti pro návrh prvků NS-M Mimořádná situace EQU Mezní stav stability polohy NS-E Seizmická situace CHAR Charakteristická zatížení Ed Typ Situace Pz [kn] Mx I [knm] My I [knm] Hx I [kn] Hy I [kn] ΔMx II 1 GEO- 2 [knm] ΔMy II [knm] ΔHx II [kn] ΔHy II [kn] NS-S NS-S STR NS-S NS-S strana 12 ze 12
