ZIMNÍ STADION DĚČÍN - OBLOUKOVÁ ULICE

Transkript

1 1 ZIMNÍ STADION DĚČÍN - OBLOUKOVÁ ULICE REVIZE OCELOVÝCH KONSTRUKCÍ DLE ČSN kap.vii rok 2013 Urgentní opravy POČET STRAN: 7 V LIBERCI: 21. dubna 2013 VYPRACOVAL: Ing. Jiří Khol ANTA.CT s.r.o., LIBEREC 1, Štefánikovo nám. 779/6, tel

2 2 1. ÚVOD. Ve městě Děčín se nachází pod č.p. 638/21 Zimní stadion. Jedná se o objekt dokončený okolo roku 1980, jehož základní nosnou konstrukcí jsou ocelové rámy tribun a plnostěnné oblouky nesoucí zastřešení příhradovými vazníky a vaznicemi. Vlhké prostředí uvnitř sportovní haly a také venkovní klimatické podmínky způsobují poměrně rychlou degradaci ochranných povlaků a nátěrů. Namístě je tedy provádět periodické kontroly nosné ocelové konstrukce ve smyslu ČSN kap. VII a podle výsledků kontroly zaměřit údržbu. Tato norma je již neplatná, ale obecně přijímaná jako nedokonalejší metodika. K revizím ocelových konstrukcí zavazuje zákon č. 309/2006 Sb., 4, odst.1c) o bezpečnosti práce. První revize ocelové konstrukce byla provedena v roce Druhá revize proběhla v roce 2008 a poslední revize v roce 2010 z důvodů zjevných problémů se zastřešením. Tato revize se koná po třech letech od poslední, neboť zastřešení schodišť je stále v havarijním životu nebezpečném stavu a na hlavních obloucích nesoucích zastřešení už chybí i základní barva. Obsahem revize byly všechny nosné prvky konstrukce haly. Tato zpráva předkládá seznam urgentních oprav. 2. POPIS KONSTRUKCE. Převzat z předchozích revizí. Půdorysné rozměry zastřešené plochy jsou 83,6 x 63,0 metru. V podélné ose je zastřešení neseno zavěšením příhradových trubkových průvlaků na dvou šikmých ocelových obloucích. Vzdálenost průvlaků je 13,5 metru, přitom krajní moduly jsou zvětšeny na 14,8 metru. Po obvodě jsou průvlaky podepřeny válcovanými profily IPE, které tvoří součást pravidelného rastru sloupů vzdálených od sebe 4,5 metru. Štítové stěny jsou po 3,0 metrech neseny členěnými sloupy ze 2 trubek, žebříkovitě pospojovaných. Koncové trubkové vaznice jsou o ně opřeny. Konstrukční výška trubkových průvlaků je 3,0 metru. Délka průvlaku 27,0 metru. Průvlak je na koncích kloubově uložen. Vzdálenost průvlaků je 13,5 metru. Spodní

3 3 trubka je průměru 152/8 mm. Horní trubka je průměru 168 mm. První krajní diagonála má průměr 70 mm. Konstrukční výška trubkových vaznic je 0,8 metru. Délka vaznic je 13,5 metru. Délka koncových vaznic je 14,8 metru. Vaznice jsou na koncích kloubově uloženy. Vzdálenost vaznic je 3,0 metru. Spodní trubka je průměru 70/4 mm. Horní trubka je průměru 83 mm. První krajní diagonála je průměru 44,5 mm. Vaznice spojené zavětrováním mají horní pas zesílený. Vaznice jsou pro ukotvení střešních panelů opatřeny plechovými profily U šíře 60 mm. Střešní panely jsou sendvičové polyuretanové síly 50 mm. Oba pláště panelů jsou hliníkový plech síly do 1 mm. Tribuny jsou neseny válcovanými nosníky typu HEB a IPE. Jejich konstrukce je mimo agresivní prostředí haly s ledovým povrchem. Hala je doplněna přístavky pro nástup diváků jak od parkoviště, tak od Ploučnice. 3. VÝSLEDKY MÍSTNÍHO ŠETŘENÍ. Dne jsem provedl místní šetření na ocelových konstrukcích zimního stadionu v městě Děčíně s následujícími výsledky řazenými podle významu konstrukcí: 1. Příhradové průvlaky zavěšené na obloukách a obvodových sloupech. Nosná funkce bez závad.

4 4 Spoje svařované i šroubované bez závad. Silná koroze anglických matek na táhlech. Deformace pravidelné. Průvlaky se nacházejí pouze uvnitř haly. Jsou pozinkované a jejich nátěry jsou nejvíce zachovalé. Je nezbytná oprava zkorodovaných ostrovů vniklých podložením při prvotní ochraně v době montáže haly. a celkový dvojitý nátěr polyuretanovou barvou. 2. Příhradové vaznice vložené mezi průvlaky nebo průvlaky a obvodové sloupy. Nosná funkce vaznic bez závad, ale nosná funkce přípojných profilů U je už za horizontem životnosti a hrozí odlétnutí střechy.

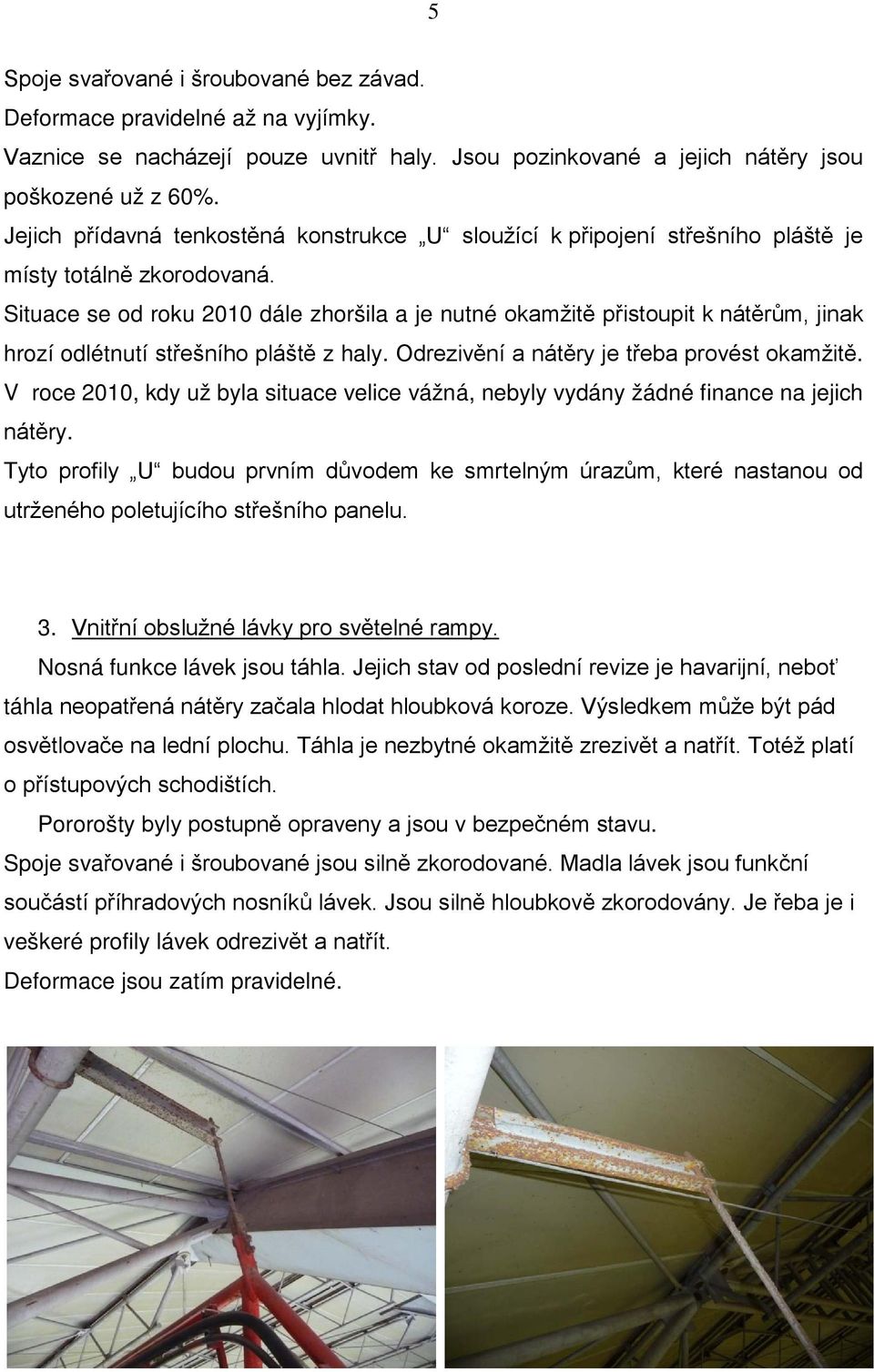

5 5 Spoje svařované i šroubované bez závad. Deformace pravidelné až na vyjímky. Vaznice se nacházejí pouze uvnitř haly. Jsou pozinkované a jejich nátěry jsou poškozené už z 60%. Jejich přídavná tenkostěná konstrukce U sloužící k připojení střešního pláště je místy totálně zkorodovaná. Situace se od roku 2010 dále zhoršila a je nutné okamžitě přistoupit k nátěrům, jinak hrozí odlétnutí střešního pláště z haly. Odrezivění a nátěry je třeba provést okamžitě. V roce 2010, kdy už byla situace velice vážná, nebyly vydány žádné finance na jejich nátěry. Tyto profily U budou prvním důvodem ke smrtelným úrazům, které nastanou od utrženého poletujícího střešního panelu. 3. Vnitřní obslužné lávky pro světelné rampy. Nosná funkce lávek jsou táhla. Jejich stav od poslední revize je havarijní, neboť táhla neopatřená nátěry začala hlodat hloubková koroze. Výsledkem může být pád osvětlovače na lední plochu. Táhla je nezbytné okamžitě zrezivět a natřít. Totéž platí o přístupových schodištích. Pororošty byly postupně opraveny a jsou v bezpečném stavu. Spoje svařované i šroubované jsou silně zkorodované. Madla lávek jsou funkční součástí příhradových nosníků lávek. Jsou silně hloubkově zkorodovány. Je řeba je i veškeré profily lávek odrezivět a natřít. Deformace jsou zatím pravidelné.

6 6 4. Zastřešení nástupních prostor od parkoviště i Ploučnice. Od revize v roce 2004 se rozvinula vážná porucha v zastřešení nástupních prostor. Od roku 2008 je stav už katastrofální. Zatímco ocelová nosná konstrukce zastřešení je bez problémů, trapézový plech nesoucí spádové vrstvy a krytinu je totálně děravý a hrozí zřícením. Byla provedena oprava střešního pláště, aby nezatékalo do vrstev na trapézovém plechu. Ta se skvěle povedla. Nosná část konstrukce trapézový plech ale stále hrozí zhroucením. Střešní plášť je nutné bezpodmínečně rozebrat, vyměnit trapézový plech za nový ocelový pozinkovaný lakovaný. Nově se spádové vrstvy dosáhne složením vrstev polystyrenu a hydroizolační pásy se připevní šrouby do trapézového plechu.
