D2.2a.1 TECHNICKÁ ZPRÁVA A SPECIFIKACE

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "D2.2a.1 TECHNICKÁ ZPRÁVA A SPECIFIKACE"

Transkript

1 Akce : Objekt : STAVEBNÍ ÚPRAVY VÝROBNÍCH HAL NA POZEMCÍCH PARC.Č. 724/51, 724/55 A 724/6 V K.Ú. Č.BUDĚJOVICE 6 SO 02 ZVÝŠENÍ SVĚTLOSTI ČÁSTI VÝROBNÍ HALY NA P.Č. 724/6 Část : D2.2a - Konstrukční část - hala Dokumentace : Projektová dokumentace pro provedení stavby Investor : K-RENT s.r.o. Projektant : Ing.Tomáš Mráz - PRISMA, K.Buriana 3, Č.Budějovice Č.zakázky : D2.2a.1 TECHNICKÁ ZPRÁVA A SPECIFIKACE Zodpovědný projektant : Ing.T.Mráz Vypracoval : Ing.T.Mráz Datum :

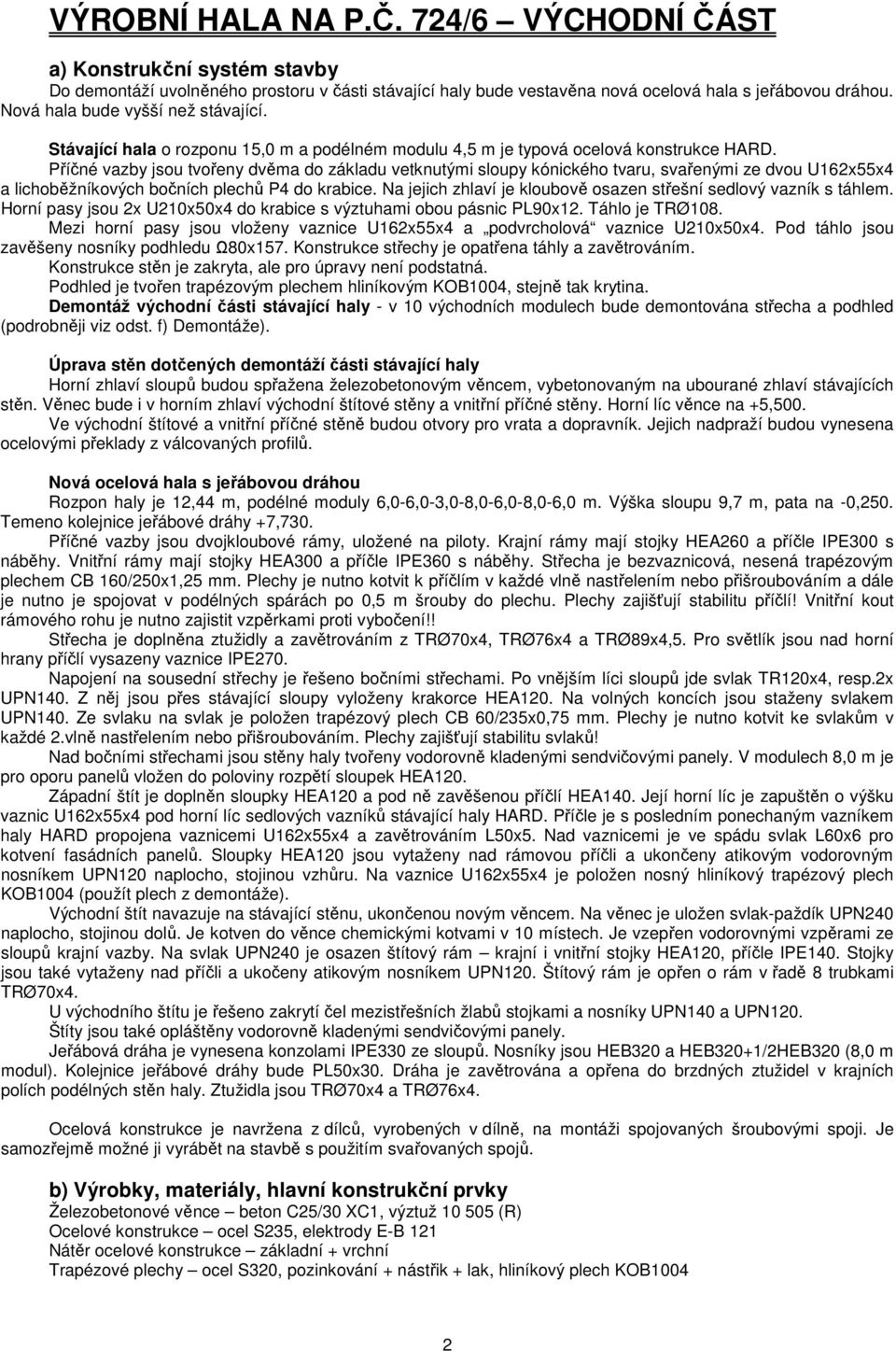

2 VÝROBNÍ HALA NA P.Č. 724/6 VÝCHODNÍ ČÁST a) Konstrukční systém stavby Do demontáží uvolněného prostoru v části stávající haly bude vestavěna nová ocelová hala s jeřábovou dráhou. Nová hala bude vyšší než stávající. Stávající hala o rozponu 15,0 m a podélném modulu 4,5 m je typová ocelová konstrukce HARD. Příčné vazby jsou tvořeny dvěma do základu vetknutými sloupy kónického tvaru, svařenými ze dvou U162x55x4 a lichoběžníkových bočních plechů P4 do krabice. Na jejich zhlaví je kloubově osazen střešní sedlový vazník s táhlem. Horní pasy jsou 2x U210x50x4 do krabice s výztuhami obou pásnic PL90x12. Táhlo je TRØ108. Mezi horní pasy jsou vloženy vaznice U162x55x4 a podvrcholová vaznice U210x50x4. Pod táhlo jsou zavěšeny nosníky podhledu Ω80x157. Konstrukce střechy je opatřena táhly a zavětrováním. Konstrukce stěn je zakryta, ale pro úpravy není podstatná. Podhled je tvořen trapézovým plechem hliníkovým KOB1004, stejně tak krytina. Demontáž východní části stávající haly - v 10 východních modulech bude demontována střecha a podhled (podrobněji viz odst. f) Demontáže). Úprava stěn dotčených demontáží části stávající haly Horní zhlaví sloupů budou spřažena železobetonovým věncem, vybetonovaným na ubourané zhlaví stávajících stěn. Věnec bude i v horním zhlaví východní štítové stěny a vnitřní příčné stěny. Horní líc věnce na +5,500. Ve východní štítové a vnitřní příčné stěně budou otvory pro vrata a dopravník. Jejich nadpraží budou vynesena ocelovými překlady z válcovaných profilů. Nová ocelová hala s jeřábovou dráhou Rozpon haly je 12,44 m, podélné moduly 6,0-6,0-3,0-8,0-6,0-8,0-6,0 m. Výška sloupu 9,7 m, pata na -0,250. Temeno kolejnice jeřábové dráhy +7,730. Příčné vazby jsou dvojkloubové rámy, uložené na piloty. Krajní rámy mají stojky HEA260 a příčle IPE300 s náběhy. Vnitřní rámy mají stojky HEA300 a příčle IPE360 s náběhy. Střecha je bezvaznicová, nesená trapézovým plechem CB 160/250x1,25 mm. Plechy je nutno kotvit k příčlím v každé vlně nastřelením nebo přišroubováním a dále je nutno je spojovat v podélných spárách po 0,5 m šrouby do plechu. Plechy zajišťují stabilitu příčlí! Vnitřní kout rámového rohu je nutno zajistit vzpěrkami proti vybočení!! Střecha je doplněna ztužidly a zavětrováním z TRØ70x4, TRØ76x4 a TRØ89x4,5. Pro světlík jsou nad horní hrany příčlí vysazeny vaznice IPE270. Napojení na sousední střechy je řešeno bočními střechami. Po vnějším líci sloupů jde svlak TR120x4, resp.2x UPN140. Z něj jsou přes stávající sloupy vyloženy krakorce HEA120. Na volných koncích jsou staženy svlakem UPN140. Ze svlaku na svlak je položen trapézový plech CB 60/235x0,75 mm. Plechy je nutno kotvit ke svlakům v každé 2.vlně nastřelením nebo přišroubováním. Plechy zajišťují stabilitu svlaků! Nad bočními střechami jsou stěny haly tvořeny vodorovně kladenými sendvičovými panely. V modulech 8,0 m je pro oporu panelů vložen do poloviny rozpětí sloupek HEA120. Západní štít je doplněn sloupky HEA120 a pod ně zavěšenou příčlí HEA140. Její horní líc je zapuštěn o výšku vaznic U162x55x4 pod horní líc sedlových vazníků stávající haly HARD. Příčle je s posledním ponechaným vazníkem haly HARD propojena vaznicemi U162x55x4 a zavětrováním L50x5. Nad vaznicemi je ve spádu svlak L60x6 pro kotvení fasádních panelů. Sloupky HEA120 jsou vytaženy nad rámovou příčli a ukončeny atikovým vodorovným nosníkem UPN120 naplocho, stojinou vzhůru. Na vaznice U162x55x4 je položen nosný hliníkový trapézový plech KOB1004 (použít plech z demontáže). Východní štít navazuje na stávající stěnu, ukončenou novým věncem. Na věnec je uložen svlak-paždík UPN240 naplocho, stojinou dolů. Je kotven do věnce chemickými kotvami v 10 místech. Je vzepřen vodorovnými vzpěrami ze sloupů krajní vazby. Na svlak UPN240 je osazen štítový rám krajní i vnitřní stojky HEA120, příčle IPE140. Stojky jsou také vytaženy nad příčli a ukočeny atikovým nosníkem UPN120. Štítový rám je opřen o rám v řadě 8 trubkami TRØ70x4. U východního štítu je řešeno zakrytí čel mezistřešních žlabů stojkami a nosníky UPN140 a UPN120. Štíty jsou také opláštěny vodorovně kladenými sendvičovými panely. Jeřábová dráha je vynesena konzolami IPE330 ze sloupů. Nosníky jsou HEB320 a HEB320+1/2HEB320 (8,0 m modul). Kolejnice jeřábové dráhy bude PL50x30. Dráha je zavětrována a opřena do brzdných ztužidel v krajních polích podélných stěn haly. Ztužidla jsou TRØ70x4 a TRØ76x4. Ocelová konstrukce je navržena z dílců, vyrobených v dílně, na montáži spojovaných šroubovými spoji. Je samozřejmě možné ji vyrábět na stavbě s použitím svařovaných spojů. b) Výrobky, materiály, hlavní konstrukční prvky Železobetonové věnce beton C25/30 XC1, výztuž (R) Ocelové konstrukce ocel S235, elektrody E-B 121 Nátěr ocelové konstrukce základní + vrchní Trapézové plechy ocel S320, pozinkování + nástřik + lak, hliníkový plech KOB1004 2

3 c) Zatížení Jméno Popis Typ působení Skupina Typ zatížení Působení zatížení LC11 vlastní tíha Stálé LG1 Vlastní tíha LC12 tíha konstrukcí Stálé LG1 Standard LC21 sníh -y Nahodilé LG2 sníh Statické Krátkodobé 0,80 kn/m2 LC22 sníh +y Nahodilé LG2 sníh Statické Krátkodobé LC23 sníh plný Nahodilé LG2 sníh Statické Krátkodobé LC31 vítr +x Nahodilé LG3 vítr Statické Krátkodobé qp = 0,46 kn/m2 LC32 vítr -x Nahodilé LG3 vítr Statické Krátkodobé LC33 vítr +y Nahodilé LG3 vítr Statické Krátkodobé LC34 vítr -y Nahodilé LG3 vítr Statické Krátkodobé LC411 jeřáb 1 Nahodilé LG4 jeřá Statické Krátkodobé až LC446 jeřáb 9 Nahodilé LG4 jeřá Statické Krátkodobé LC511 náraz 1 Nahodilé LG5 nára Statické Okamžité až LC532 náraz 9 Nahodilé LG5 nára Statické Okamžité Zatížení jeřábem nosnosti 10 t 3

4 LC12 tíha konstrukcí Střecha nové haly krytina fólie 0,03 zateplení - isover 60 + polystyren 160 0,14 plech CB 160/250x1,25 0,20 ostatní 0,13 0,50 kn/m 2 Stěny nové haly sendvičový panel 0,15 okna, ostatní kce 0,20 0,35 kn/m 2 d) Zvláštní a neobvyklé konstrukce Se na stavbě nevyskytují. e) Zajištění stability vlastní konstrukce při provádění Běžné montážní zajištění. f) Demontáže V 10 východních modulech stávající haly HARD bude demontována střecha a podhled. Bude sejmuta střešní krytina, zateplení podhledu (vata) a podhled včetně nosných Ω profilů. Budou odšroubovány vaznice včetně zavětrování a táhel. Nakonec budou po zavěšení na jeřáb odmontovány sedlové vazníky. Při demontáži vaznic a vazníků je třeba postupovat pole po poli, aby nedošlo ke sklopení a poté třeba i k prolomení vazníků. g) Požadavky na kontrolu zakrývaných konstrukcí Výztuž věnce by měla být zkontrolována a převzata stavebním dozorem, který si dle svého uvážení přizve další odborníky. h) Použité podklady ČSN EN Zatížení sněhem ČSN EN Zatížení větrem ČSN EN Betonové kce - Obecná pravidla a pravidla pro pozemní stavby ČSN EN Ocelové kce - Obecná pravidla a pravidla pro pozemní stavby ČSN EN Ocelové kce Navrhování konstrukcí na účinky požáru ČSN EN Ocelové kce Navrhování styčníků i) Požadavky na rozsah dokumentace pro provedení stavby Dokumentace je zhotovena v podrobnosti prováděcího projektu. Pro výrobu a montáž ocelové konstrukce je možné zpracovat dílenské výkresy. DEMONTÁŽE STÁVAJÍCÍCH KOVOVÝCH KONSTRUKCÍ DEMONTÁŽ STÁVAJÍCÍ HALY HARD V MÍSTĚ VESTAVBY NOVÉ HALY Materiál Specifikace Měrná jednotka Počet MJ dem.1 střešní plech KOB1004 Al čistá plocha 710 dem.2 plech podhledu KOB1004 Al čistá plocha 650 ocelová konstrukce vazníků + prvků střechy + dem.3 prvků podhledu S235 hmotnost [kg]

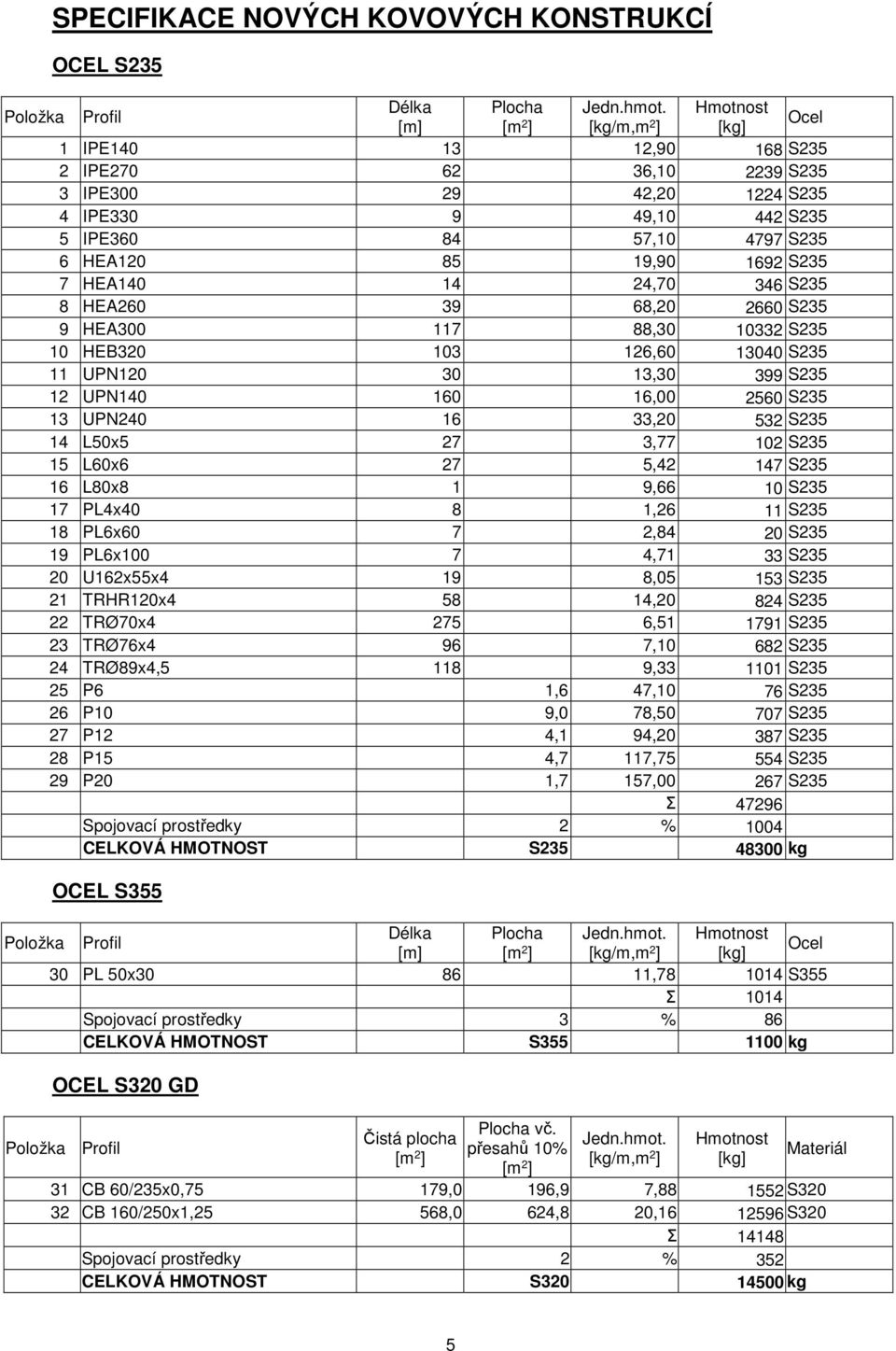

5 SPECIFIKACE NOVÝCH KOVOVÝCH KONSTRUKCÍ OCEL S235 Délka Plocha Jedn.hmot. Hmotnost [m] [kg/m,m 2 ] [kg] Ocel 1 IPE , S235 2 IPE , S235 3 IPE , S235 4 IPE , S235 5 IPE , S235 6 HEA , S235 7 HEA , S235 8 HEA , S235 9 HEA , S HEB , S UPN , S UPN , S UPN , S L50x5 27 3, S L60x6 27 5, S L80x8 1 9,66 10 S PL4x40 8 1,26 11 S PL6x60 7 2,84 20 S PL6x ,71 33 S U162x55x4 19 8, S TRHR120x , S TRØ70x , S TRØ76x4 96 7, S TRØ89x4, , S P6 1,6 47,10 76 S P10 9,0 78, S P12 4,1 94, S P15 4,7 117, S P20 1,7 157, S235 Σ Spojovací prostředky 2 % 1004 CELKOVÁ HMOTNOST S kg OCEL S355 Délka Plocha Jedn.hmot. Hmotnost [m] [kg/m,m 2 ] [kg] Ocel 30 PL 50x , S355 Σ 1014 Spojovací prostředky 3 % 86 CELKOVÁ HMOTNOST S kg OCEL S320 GD Čistá plocha Plocha vč. přesahů 10% Jedn.hmot. [kg/m,m 2 ] Hmotnost [kg] Materiál 31 CB 60/235x0,75 179,0 196,9 7, S CB 160/250x1,25 568,0 624,8 20, S320 Σ Spojovací prostředky 2 % 352 CELKOVÁ HMOTNOST S kg 5

6 HLINÍKOVÝ PLECH Čistá plocha Plocha vč. přesahů 10% Jedn.hmot. [kg/m,m 2 ] Hmotnost [kg] 33 KOB ,0 18,7 2,30 44 Al Σ 44 Spojovací prostředky 2 % 1 CELKOVÁ HMOTNOST Al 45 kg KOTVY Materiál Počet [ks] Poznámka 34 chemická kotva M20x chemická kotva M12x SPECIFIKACE NOVÝCH VĚNCŮ A PŘEKLADŮ Viz výkres D2.2a.12 ŽB věnce a ocelové překlady. Č.Budějovice, ing.t.mráz 6
