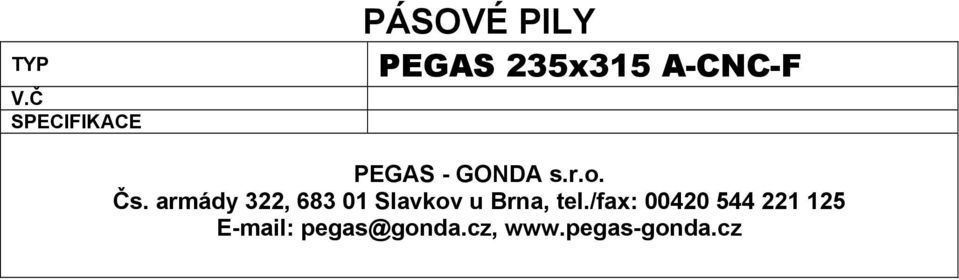

PÁSOVÉ PILY PEGAS 235x315 A-CNC-F

Transkript

1 TYP V.Č SPECIFIKACE PÁSOVÉ PILY PEGAS 235x315 A-CNC-F PEGAS - GONDA s.r.o. Čs. armády 322, Slavkov u Brna, tel./fax: pegas@gonda.cz,

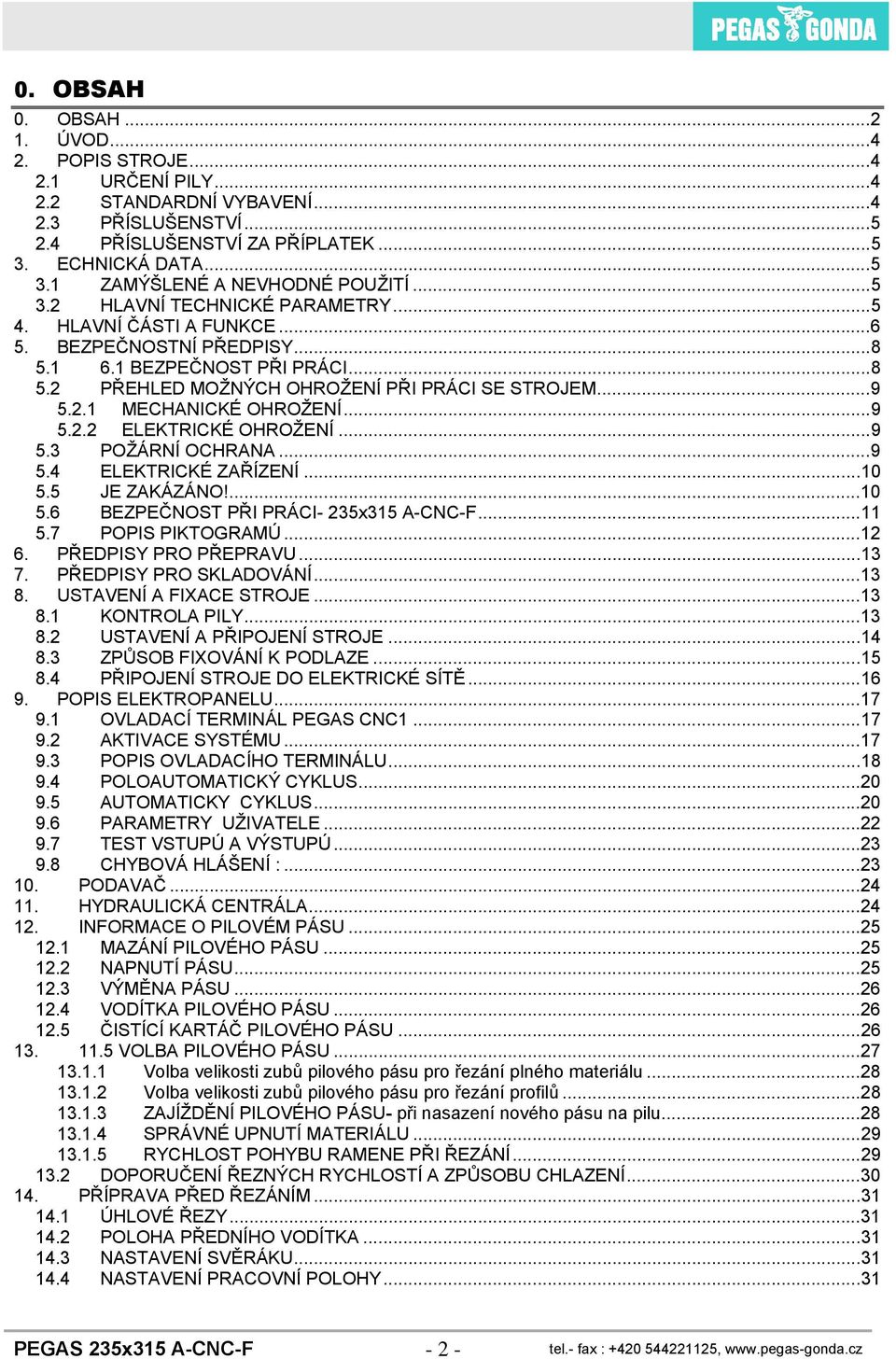

2 0. OBSAH 0. OBSAH ÚVOD POPIS STROJE URČENÍ PILY STANDARDNÍ VYBAVENÍ PŘÍSLUŠENSTVÍ PŘÍSLUŠENSTVÍ ZA PŘÍPLATEK ECHNICKÁ DATA ZAMÝŠLENÉ A NEVHODNÉ POUŽITÍ HLAVNÍ TECHNICKÉ PARAMETRY HLAVNÍ ČÁSTI A FUNKCE BEZPEČNOSTNÍ PŘEDPISY BEZPEČNOST PŘI PRÁCI PŘEHLED MOŽNÝCH OHROŽENÍ PŘI PRÁCI SE STROJEM MECHANICKÉ OHROŽENÍ ELEKTRICKÉ OHROŽENÍ POŽÁRNÍ OCHRANA ELEKTRICKÉ ZAŘÍZENÍ JE ZAKÁZÁNO! BEZPEČNOST PŘI PRÁCI- 235x315 A-CNC-F POPIS PIKTOGRAMÚ PŘEDPISY PRO PŘEPRAVU PŘEDPISY PRO SKLADOVÁNÍ USTAVENÍ A FIXACE STROJE KONTROLA PILY USTAVENÍ A PŘIPOJENÍ STROJE ZPŮSOB FIXOVÁNÍ K PODLAZE PŘIPOJENÍ STROJE DO ELEKTRICKÉ SÍTĚ POPIS ELEKTROPANELU OVLADACÍ TERMINÁL PEGAS CNC AKTIVACE SYSTÉMU POPIS OVLADACÍHO TERMINÁLU POLOAUTOMATICKÝ CYKLUS AUTOMATICKY CYKLUS PARAMETRY UŽIVATELE TEST VSTUPÚ A VÝSTUPÚ CHYBOVÁ HLÁŠENÍ : PODAVAČ HYDRAULICKÁ CENTRÁLA INFORMACE O PILOVÉM PÁSU MAZÁNÍ PILOVÉHO PÁSU NAPNUTÍ PÁSU VÝMĚNA PÁSU VODÍTKA PILOVÉHO PÁSU ČISTÍCÍ KARTÁČ PILOVÉHO PÁSU VOLBA PILOVÉHO PÁSU Volba velikosti zubů pilového pásu pro řezání plného materiálu Volba velikosti zubů pilového pásu pro řezání profilů ZAJÍŽDĚNÍ PILOVÉHO PÁSU- při nasazení nového pásu na pilu SPRÁVNÉ UPNUTÍ MATERIÁLU RYCHLOST POHYBU RAMENE PŘI ŘEZÁNÍ DOPORUČENÍ ŘEZNÝCH RYCHLOSTÍ A ZPŮSOBU CHLAZENÍ PŘÍPRAVA PŘED ŘEZÁNÍM ÚHLOVÉ ŘEZY POLOHA PŘEDNÍHO VODÍTKA NASTAVENÍ SVĚRÁKU NASTAVENÍ PRACOVNÍ POLOHY...31 PEGAS 235x315 A-CNC-F tel.- fax : ,

3 14.5 ŘEZÁNÍ MANIPULACE S MATERIÁLEM PŘÍSLUŠENSTVÍ ZA PŘÍPLATEK ÚDRŽBA A OPRAVY ZNEČIŠTĚNÍ FILTRU HYDRAULICKÉ CENTRÁLY KONTROLA MAZIVA INTERVALY VÝMĚN NÁPLNÍ DOPORUČENÉ NÁPLNĚ ŘEŠENÍ POTÍŽÍ STROJ SERVISNÍ POKYNY NASTAVENÍ TLAKÚ HYDRAULICKÉ CENTRÁLY: TLAKY NASTAVENÍ NASTAVENÍ RYCHLOSTI PODAVAČE...35 DIAGNOSTIKA VSTUPŮ A VÝSTUPŮ ŘÍDÍCÍ JEDNOTKA PEGAS CNC Nastavení režimu Diagnostika V/V: Popis displeje: Vstupy: Výstupy: PROGRAMOVÁNÍ PANELU SAW MICRO CNC NASTAVOVANÉ HODNOTY PANELU SAW MICRO CNC LIKVIDACE STROJE ZÁVĚR ELEKTROSCHEMA DESKA PLOŠNÝCH SPOJŮ SCHEMATICKÉ SYMBLOY (235 CNC-V3) SCHÉMA HYDROCENTRÁLY NÁHRADNÍ DÍLY...43 PEGAS 235x315 A-CNC-F tel.- fax : ,

4 1. ÚVOD Tento návod byl zpracován v souladu s požadavky normy 98/37/EEC a jejími následnými doplňky. Je velice důležité, aby byla obsluha stroje s obsahem návodu řádně seznámena a návod byl vždy obsluze k dispozici. 2. POPIS STROJE PEGAS 235x315 A-CNC-F je vysoce produktivní automatická, hydraulicky ovládaná pásová pila s podáváním materiálu, vhodná pro dělení ocelí / včetně nástrojových ocelí a nerez oceli /, neželezných a lehkých kovů. Pásová pila má robustní konstrukci. Rameno pily je vyrobeno z litiny a navrženo tak, aby byla zajištěna potřebná síla a přesnost řezání. Svěrák je vyroben z litiny a čelisti zajišťují bezpečné řezání materiálu. Doraz umožňuje nastavit požadovanou délku a přesnou úroveň výkonu pro opakované řezání. Rameno je pevně připojeno k převodovce uložené na motoru a k základně kloubem, který umožňuje nastavení 60 doprava. Základna pily je vybavena chlazením. Elektromechanické zařízení pro kontrolu napětí pásu s koncovým spínačem chrání pás od nedostatečného napětí a mimoto umožňuje kdykoli dodržet ideální podmínky. Hlavní vypínač je umístěn na čelním panelu. Ten je také vybaven bezpečnostním tlačítkem pro zastavení pily a dalšími dvěma pro její zpuštění. Dále je zde umístěn regulátor posuvu a další tlačítka možných posuvů pily, které jsou potřebné pro ovládání nástroje SAW MICRO. Pilový pás je chráněn krytem, který chrání obsluhu před odpadávajícími pilinami a chladicí emulzí. Součástí dodávky pily je sada nářadí. 2.1 URČENÍ PILY Pila PEGAS 235x315 A-CNC-F je určena pro normální pracovní prostředí. Pila je navržena a vyrobena k řezání plného kovového materiálu v souladu s instrukcemi, které jsou obsaženy v tomto návodu. Řezání jiných materiálů není přípustné. Řezání není dovoleno, jestliže nebyl materiál správně upnut ve svěráku. Za účelem správné funkčnosti pily a bezpečnosti obsluhy nesmí být za žádných okolností pozměněny konstrukční vlastnosti pily, rozměry pilového pásu a instrukce uvedené v tomto manuálu. Elektrické zařízení pásové pily je určeno pro připojení k elektrické síti 3/PE/N 230/400 V, 50Hz. Elektrické zařízení stroje je určeno pro práci v prostředí definovaném ČSN s následujícími vnějšími vlivy: AB4- teplota okolního vzduchu +5 až +40 C s relativní vlhkostí až 95 % AD3- výskyt vody zanedbatelný AE4- lehká prašnost BA4- se zařízením pracují pouze poučené osoby Pásová pila nezpůsobuje svým provozem nadměrné vysokofrekvenční elektromagnetické rušení. Pro pásovou pilu nejsou stanovena žádná omezení pro práci z hlediska vnějších elektromagnetických vlivů. Předpokládá se, že pila bude pracovat v elektromagnetickém prostředí, které odpovídá obecně platným požadavkům definovaným ČSN EN Mezi stanovené podmínky určení pásové pily patří také dodržování pokynů a postupů pro instalaci, provoz, údržbu a čištění uvedených v následujících kapitolách tohoto návodu k použití. UPOZORNĚNÍ: Při použití pásové pily k jiným účelům a za jiných podmínek nenese výrobce (dodavatel) odpovědnost za případně vzniklé škody, veškerá odpovědnost přechází na uživatele! 2.2 STANDARDNÍ VYBAVENÍ třífázový elektromotor s frekvenčním měničem šneková převodovka podstavec se zásobníkem třísek chlazení hydraulická jednotka PEGAS 235x315 A-CNC-F tel.- fax : ,

5 koncový spínač napnutí pásu a otevření krytu digitální indikace nastavení pracovní polohy vedení pásu ve tvrdokovových destičkách hydraulický svěrák tepelná ochrana přetížení motoru proudový jistič ovládání 24 V čistící kartáč pásu 2.3 PŘÍSLUŠENSTVÍ sada klíčů pro běžnou obsluhu stroje stavitelný doraz 1 pilový pás návod k obsluze v českém jazyku elektrorevize stroje 2.4 PŘÍSLUŠENSTVÍ ZA PŘÍPLATEK válečkové dráhy a válečkové dráhy s odměřováním mazací aplikátor MINI LUBE řezné oleje hydraulický horní přítlak pro řezání ve svazích pilové pásy 3. ECHNICKÁ DATA 3.1 ZAMÝŠLENÉ A NEVHODNÉ POUŽITÍ Pila PEGAS 235x315 A-CNC-F je navržena a vyrobena k řezání tyčí, konstrukčních ocelí a ocelových trubek v souladu s instrukcemi, které jsou obsaženy v tomto návodu. Řezání jiných materiálů není přípustné, pokud: -výše zmíněná doporučení by nebyla dodržena -pila by mohla být poškozena -zdraví a bezpečnost obsluhy by bylo ohroženo. Řezání není dovoleno, jestliže nebyl materiál prvně uchycen do svěráku. 3.2 HLAVNÍ TECHNICKÉ PARAMETRY Za účelem správné funkčnosti pily a bezpečnosti obsluhy by neměly být následující údaje za žádných okolností pozměněny. Stupeň ochrany krytem IP44 Pás: 2825 x 27 x 0,9 mm Šířka řezu: 1,2 mm Rychlost pásu: m/min Elektrické zapojení 400 V, 50 Hz Příkon hlavního motoru: 1,8 kw Celkový příkon stroje: 3 kw Hmotnost pily: 780 kg Přepravní rozměry: * 2,15 x 2,15 x 1,40 m *výškové rozměry nepočítají s výškou prokladacích materiálů potřebných pro transport. PEGAS 235x315 A-CNC-F tel.- fax : ,

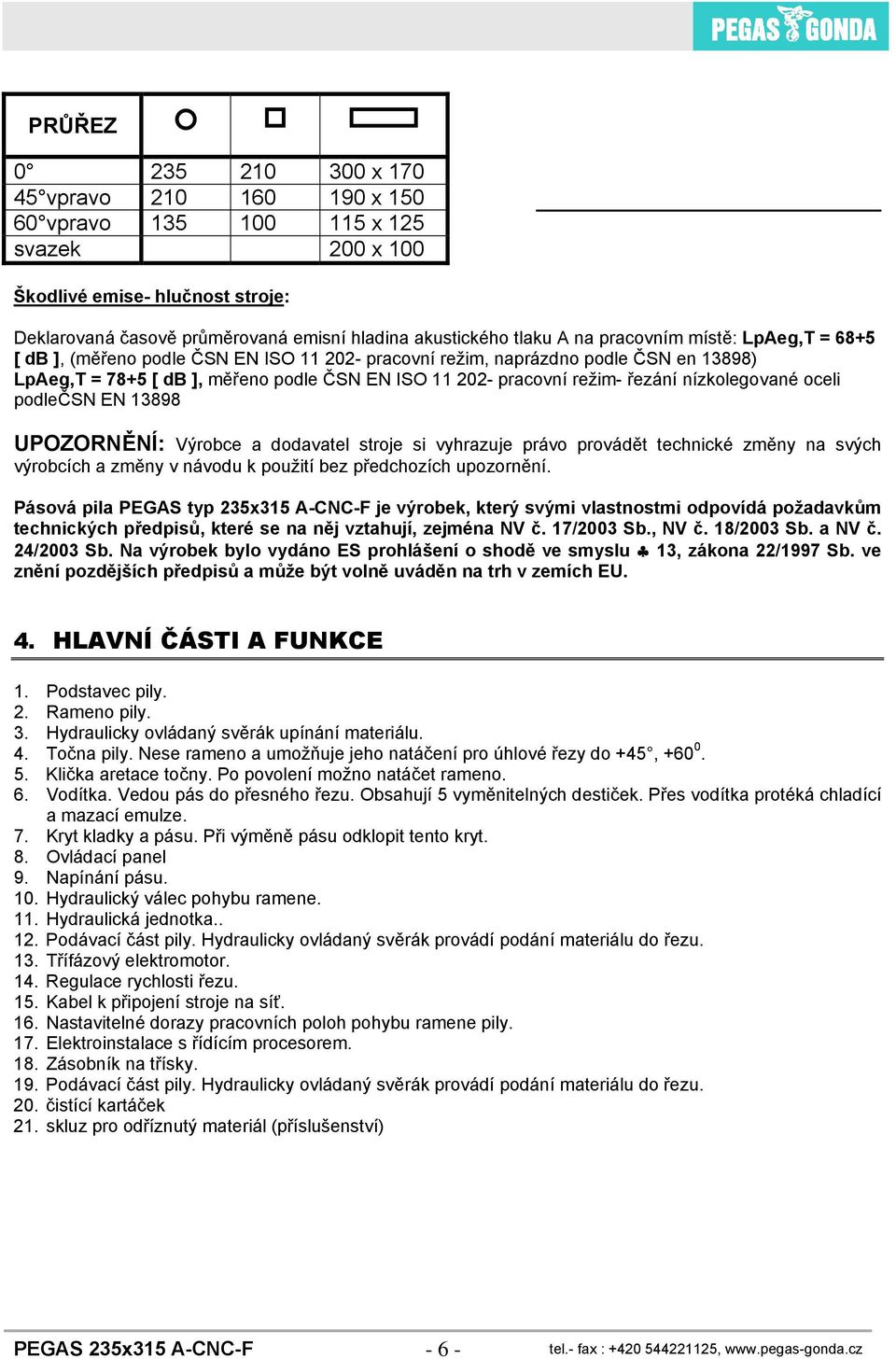

6 PRŮŘEZ x vpravo x vpravo x 125 svazek 200 x 100 Škodlivé emise- hlučnost stroje: Deklarovaná časově průměrovaná emisní hladina akustického tlaku A na pracovním místě: LpAeg,T = 68+5 [ db ], (měřeno podle ČSN EN ISO pracovní režim, naprázdno podle ČSN en 13898) LpAeg,T = 78+5 [ db ], měřeno podle ČSN EN ISO pracovní režim- řezání nízkolegované oceli podlečsn EN UPOZORNĚNÍ: Výrobce a dodavatel stroje si vyhrazuje právo provádět technické změny na svých výrobcích a změny v návodu k použití bez předchozích upozornění. Pásová pila PEGAS typ 235x315 A-CNC-F je výrobek, který svými vlastnostmi odpovídá požadavkům technických předpisů, které se na něj vztahují, zejména NV č. 17/2003 Sb., NV č. 18/2003 Sb. a NV č. 24/2003 Sb. Na výrobek bylo vydáno ES prohlášení o shodě ve smyslu 13, zákona 22/1997 Sb. ve znění pozdějších předpisů a může být volně uváděn na trh v zemích EU. 4. HLAVNÍ ČÁSTI A FUNKCE 1. Podstavec pily. 2. Rameno pily. 3. Hydraulicky ovládaný svěrák upínání materiálu. 4. Točna pily. Nese rameno a umožňuje jeho natáčení pro úhlové řezy do +45, Klička aretace točny. Po povolení možno natáčet rameno. 6. Vodítka. Vedou pás do přesného řezu. Obsahují 5 vyměnitelných destiček. Přes vodítka protéká chladící a mazací emulze. 7. Kryt kladky a pásu. Při výměně pásu odklopit tento kryt. 8. Ovládací panel 9. Napínání pásu. 10. Hydraulický válec pohybu ramene. 11. Hydraulická jednotka Podávací část pily. Hydraulicky ovládaný svěrák provádí podání materiálu do řezu. 13. Třífázový elektromotor. 14. Regulace rychlosti řezu. 15. Kabel k připojení stroje na síť. 16. Nastavitelné dorazy pracovních poloh pohybu ramene pily. 17. Elektroinstalace s řídícím procesorem. 18. Zásobník na třísky. 19. Podávací část pily. Hydraulicky ovládaný svěrák provádí podání materiálu do řezu. 20. čistící kartáček 21. skluz pro odříznutý materiál (příslušenství) PEGAS 235x315 A-CNC-F tel.- fax : ,

7 PEGAS 235x315 A-CNC-F tel.- fax : ,

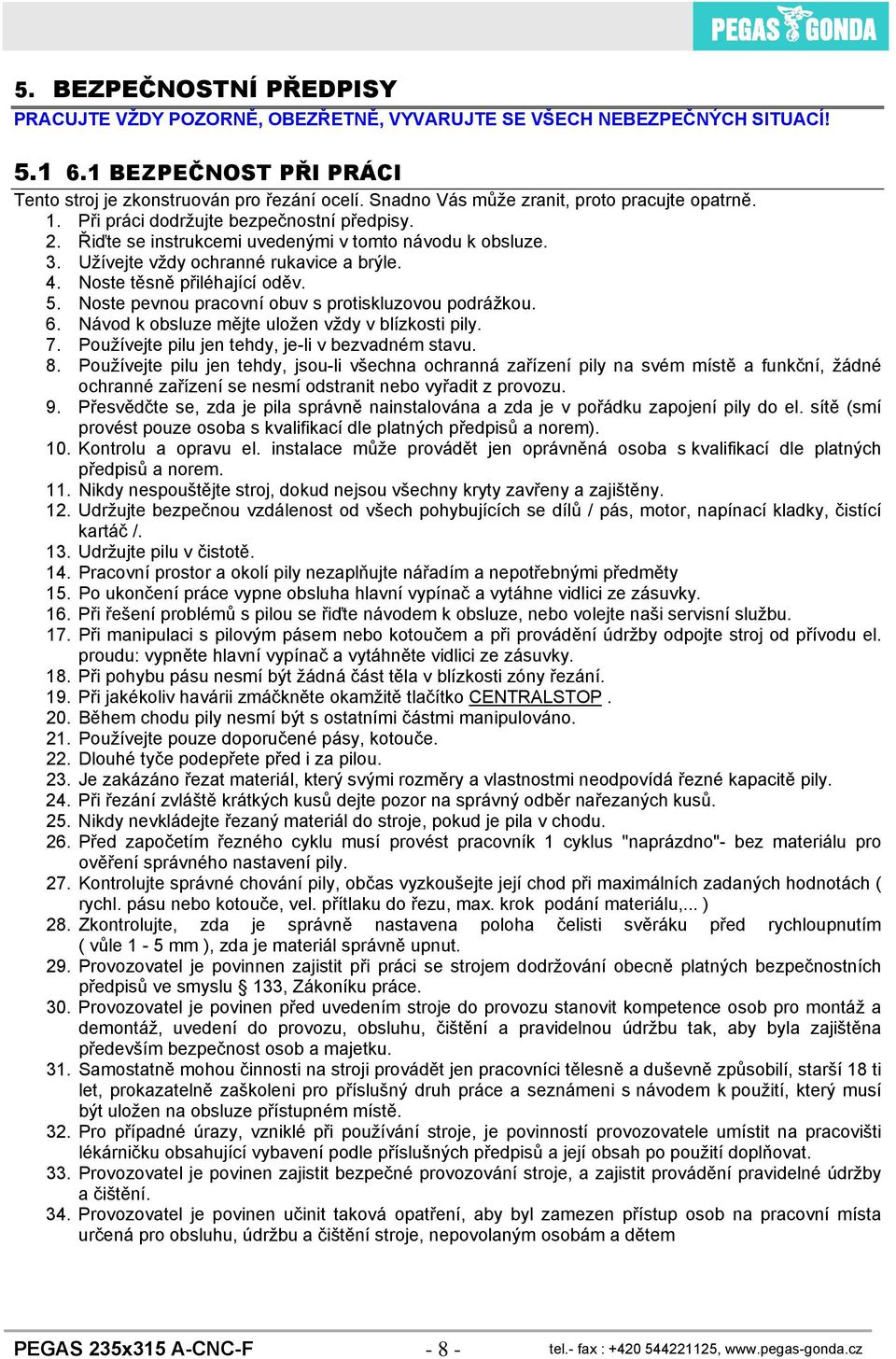

8 5. BEZPEČNOSTNÍ PŘEDPISY PRACUJTE VŽDY POZORNĚ, OBEZŘETNĚ, VYVARUJTE SE VŠECH NEBEZPEČNÝCH SITUACÍ! BEZPEČNOST PŘI PRÁCI Tento stroj je zkonstruován pro řezání ocelí. Snadno Vás může zranit, proto pracujte opatrně. 1. Při práci dodržujte bezpečnostní předpisy. 2. Řiďte se instrukcemi uvedenými v tomto návodu k obsluze. 3. Užívejte vždy ochranné rukavice a brýle. 4. Noste těsně přiléhající oděv. 5. Noste pevnou pracovní obuv s protiskluzovou podrážkou. 6. Návod k obsluze mějte uložen vždy v blízkosti pily. 7. Používejte pilu jen tehdy, je-li v bezvadném stavu. 8. Používejte pilu jen tehdy, jsou-li všechna ochranná zařízení pily na svém místě a funkční, žádné ochranné zařízení se nesmí odstranit nebo vyřadit z provozu. 9. Přesvědčte se, zda je pila správně nainstalována a zda je v pořádku zapojení pily do el. sítě (smí provést pouze osoba s kvalifikací dle platných předpisů a norem). 10. Kontrolu a opravu el. instalace může provádět jen oprávněná osoba s kvalifikací dle platných předpisů a norem. 11. Nikdy nespouštějte stroj, dokud nejsou všechny kryty zavřeny a zajištěny. 12. Udržujte bezpečnou vzdálenost od všech pohybujících se dílů / pás, motor, napínací kladky, čistící kartáč /. 13. Udržujte pilu v čistotě. 14. Pracovní prostor a okolí pily nezaplňujte nářadím a nepotřebnými předměty 15. Po ukončení práce vypne obsluha hlavní vypínač a vytáhne vidlici ze zásuvky. 16. Při řešení problémů s pilou se řiďte návodem k obsluze, nebo volejte naši servisní službu. 17. Při manipulaci s pilovým pásem nebo kotoučem a při provádění údržby odpojte stroj od přívodu el. proudu: vypněte hlavní vypínač a vytáhněte vidlici ze zásuvky. 18. Při pohybu pásu nesmí být žádná část těla v blízkosti zóny řezání. 19. Při jakékoliv havárii zmáčkněte okamžitě tlačítko CENTRALSTOP. 20. Během chodu pily nesmí být s ostatními částmi manipulováno. 21. Používejte pouze doporučené pásy, kotouče. 22. Dlouhé tyče podepřete před i za pilou. 23. Je zakázáno řezat materiál, který svými rozměry a vlastnostmi neodpovídá řezné kapacitě pily. 24. Při řezání zvláště krátkých kusů dejte pozor na správný odběr nařezaných kusů. 25. Nikdy nevkládejte řezaný materiál do stroje, pokud je pila v chodu. 26. Před započetím řezného cyklu musí provést pracovník 1 cyklus "naprázdno"- bez materiálu pro ověření správného nastavení pily. 27. Kontrolujte správné chování pily, občas vyzkoušejte její chod při maximálních zadaných hodnotách ( rychl. pásu nebo kotouče, vel. přítlaku do řezu, max. krok podání materiálu,... ) 28. Zkontrolujte, zda je správně nastavena poloha čelisti svěráku před rychloupnutím ( vůle 1-5 mm ), zda je materiál správně upnut. 29. Provozovatel je povinnen zajistit při práci se strojem dodržování obecně platných bezpečnostních předpisů ve smyslu 133, Zákoníku práce. 30. Provozovatel je povinen před uvedením stroje do provozu stanovit kompetence osob pro montáž a demontáž, uvedení do provozu, obsluhu, čištění a pravidelnou údržbu tak, aby byla zajištěna především bezpečnost osob a majetku. 31. Samostatně mohou činnosti na stroji provádět jen pracovníci tělesně a duševně způsobilí, starší 18 ti let, prokazatelně zaškoleni pro příslušný druh práce a seznámeni s návodem k použití, který musí být uložen na obsluze přístupném místě. 32. Pro případné úrazy, vzniklé při používání stroje, je povinností provozovatele umístit na pracovišti lékárničku obsahující vybavení podle příslušných předpisů a její obsah po použití doplňovat. 33. Provozovatel je povinen zajistit bezpečné provozování stroje, a zajistit provádění pravidelné údržby a čištění. 34. Provozovatel je povinen učinit taková opatření, aby byl zamezen přístup osob na pracovní místa určená pro obsluhu, údržbu a čištění stroje, nepovolaným osobám a dětem PEGAS 235x315 A-CNC-F tel.- fax : ,

9 35. Stroj je možné používat pouze k účelům, pro které je technicky způsobilý, v souladu s podmínkami stanovenými výrobcem a který svou konstrukcí, provedením a technickým stavem odpovídá předpisům k zajištění bezpečnosti. 36. Před uvedením stroje do provozu, dále v pravidelných časových intervalech a po změnách na stroji je povinností obsluhy provést kontrolu správné funkce stroje. 37. Obsluha je povinna provádět vizuální kontrolu stroje a jeho základní ošetření. 38. Zjistí-li obsluha závadu nebo poškození, které by mohlo ohrozit bezpečnost práce a které není schopna odstranit, nesmí stroj používat a závadu musí ihned ohlásit provozovateli. 39. Pokud není stroj z jakéhokoliv důvodu používán, musí být jeho elektrické zařízení odpojeno od elektrické sítě, vypnutím hlavního vypínače. 40. Bezpečnostní značky, symboly a nápisy na stroji je nutné udržovat v čitelném stavu. Při jejich poškození či nečitelnosti je provozovatel povinen obnovit jejich stav v souladu s původním provedením. 41. Provozovatel je povinnen učinit taková opatření, aby stroj nemohla obsluhovat žádná neoprávněná osoba. 5.2 PŘEHLED MOŽNÝCH OHROŽENÍ PŘI PRÁCI SE STROJEM Přes to, že je pásová pila vyrobena s respektováním požadavků technických předpisů v oblasti bezpečnosti, není možné technickým provedením tohoto výrobku vyloučit veškerá rizika, která mohou nastat zejména při jejím neopatrném používání. Stroj je nutné používat s vědomím, možnosti vzniku následujících ohrožení: MECHANICKÉ OHROŽENÍ Nebezpečí pohmoždění prstů, ruky, případně i nohy při demontáži částí stroje. Nebezpečí poranění způsobené pádem demontovaných částí stroje při údržbě a opravách nebo při jejich neopatrném přemísťování. Nebezpečí poranění způsobené pohybujícími se částmi stroje při odstranění ochranných krytů. Nebezpečí poranění způsobené pohybujícími se částmi při chodu stroje při zakázaném přibližování k pracovnímu ústrojí pily. Nebezpečí poranění způsobené pádem stroje při nevhodné manipulaci se strojem při jeho přemísťování nebo dopravě. Nebezpečí zakopnutí nebo uklouznutí způsobené pohyblivým přívodem stroje ležícím na zemi ELEKTRICKÉ OHROŽENÍ Nebezpečí při přímém nebo nepřímém dotyku s částmi určenými pro vedení elektrického proudu (živé části), při odstranění krytů elektrických zařízení nebo při poškození izolačních částí. Nebezpečí úrazu elektrickým proudem při dotyku s neživými částmi stroje, při poruše na jeho elektrickém zařízení, při nedodržení požadavků uvedených v bodu 4.3 a 5.3 tohoto návodu k použití. Nebezpečí úrazu elektrickým proudem způsobené poškozenými částmi elektrického zařízení (ovládače, prvky řídících obvodů). 5.3 POŽÁRNÍ OCHRANA POZOR! Při požáru mohou vznikat hořením částí z umělých hmot škodlivé emise, proto je nutné se řídit obecně platnými požárními předpisy. Stroj se nevybavuje hasícími přístroji, proto je provozovatel povinen zabezpečit objekt, kde je stroj provozován, vhodnými hasebními prostředky schváleného typu, v odpovídajícím množství, umístěnými na viditelném místě, chráněnými proti poškození a zneužití, s pravidelnými kontrolami a obsluha musí být seznámena s jejich používáním ve smyslu Zákona č. 133/1985 Sb., ve znění jeho změn a doplňků a ve smyslu prováděcích vyhlášek. Elektrické zařízení se nesmí hasit vodou! V objektu musí být hasicí přístroj práškový, sněhový nebo halonový a obsluha musí být seznámena s jejich používáním. Pokud bude u zařízení hasicí přístroj vodní nebo pěnový, lze jej při požáru použít až po vypnutí elektrického proudu! Povrch krytů elektrického zařízení a povrchy zařízení, u kterých se předpokládá jejich oteplování, (povrchy elektromotorů), je nutné pravidelně čistit od usazeného prachu i jiných nečistot tak, aby nebyla snižována účinnost povrchového chlazení elektromotorů. PEGAS 235x315 A-CNC-F tel.- fax : ,

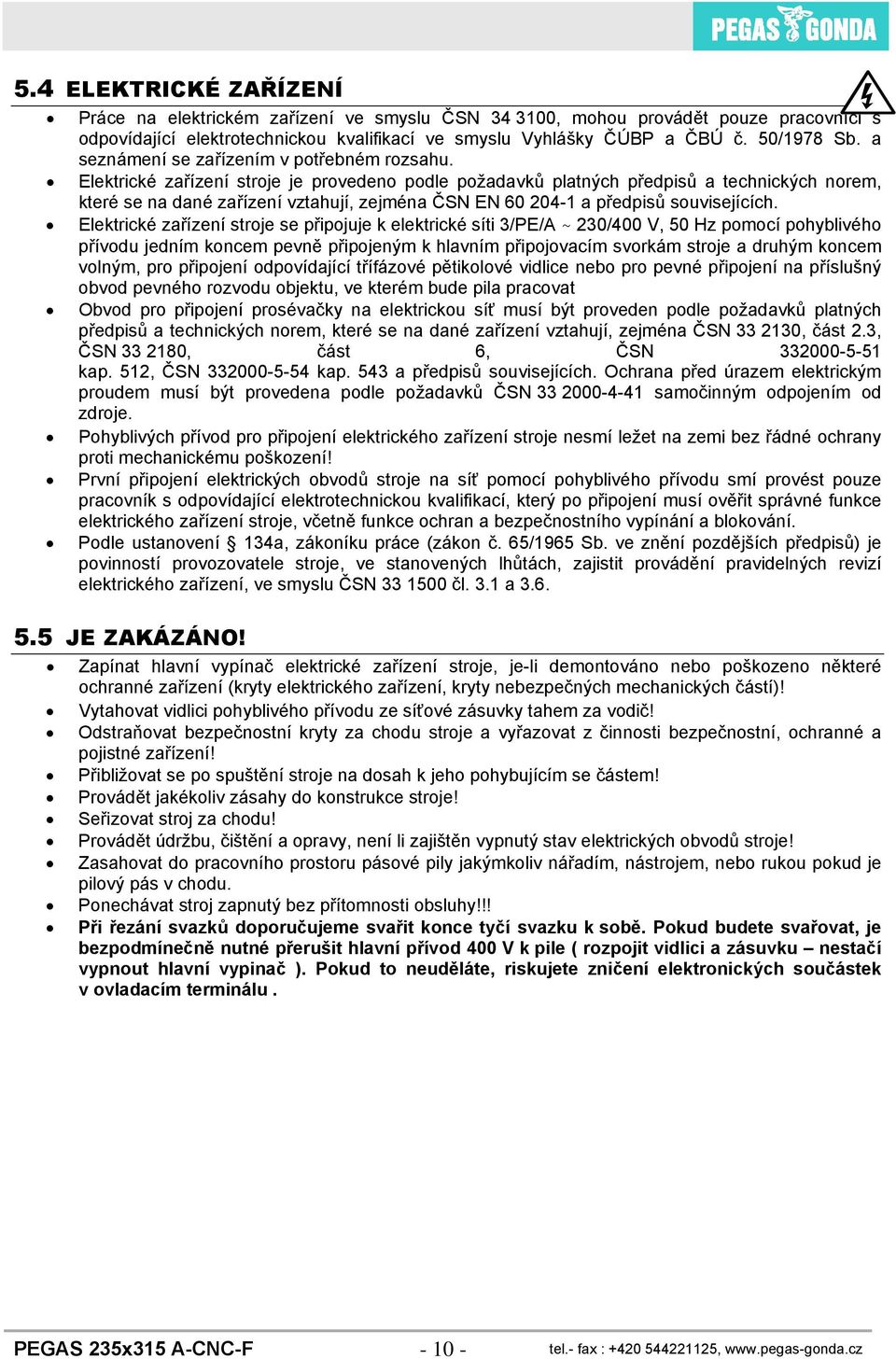

10 5.4 ELEKTRICKÉ ZAŘÍZENÍ Práce na elektrickém zařízení ve smyslu ČSN , mohou provádět pouze pracovníci s odpovídající elektrotechnickou kvalifikací ve smyslu Vyhlášky ČÚBP a ČBÚ č. 50/1978 Sb. a seznámení se zařízením v potřebném rozsahu. Elektrické zařízení stroje je provedeno podle požadavků platných předpisů a technických norem, které se na dané zařízení vztahují, zejména ČSN EN a předpisů souvisejících. Elektrické zařízení stroje se připojuje k elektrické síti 3/PE/A ~ 230/400 V, 50 Hz pomocí pohyblivého přívodu jedním koncem pevně připojeným k hlavním připojovacím svorkám stroje a druhým koncem volným, pro připojení odpovídající třífázové pětikolové vidlice nebo pro pevné připojení na příslušný obvod pevného rozvodu objektu, ve kterém bude pila pracovat Obvod pro připojení prosévačky na elektrickou síť musí být proveden podle požadavků platných předpisů a technických norem, které se na dané zařízení vztahují, zejména ČSN , část 2.3, ČSN , část 6, ČSN kap. 512, ČSN kap. 543 a předpisů souvisejících. Ochrana před úrazem elektrickým proudem musí být provedena podle požadavků ČSN samočinným odpojením od zdroje. Pohyblivých přívod pro připojení elektrického zařízení stroje nesmí ležet na zemi bez řádné ochrany proti mechanickému poškození! První připojení elektrických obvodů stroje na síť pomocí pohyblivého přívodu smí provést pouze pracovník s odpovídající elektrotechnickou kvalifikací, který po připojení musí ověřit správné funkce elektrického zařízení stroje, včetně funkce ochran a bezpečnostního vypínání a blokování. Podle ustanovení 134a, zákoníku práce (zákon č. 65/1965 Sb. ve znění pozdějších předpisů) je povinností provozovatele stroje, ve stanovených lhůtách, zajistit provádění pravidelných revizí elektrického zařízení, ve smyslu ČSN čl. 3.1 a JE ZAKÁZÁNO! Zapínat hlavní vypínač elektrické zařízení stroje, je-li demontováno nebo poškozeno některé ochranné zařízení (kryty elektrického zařízení, kryty nebezpečných mechanických částí)! Vytahovat vidlici pohyblivého přívodu ze síťové zásuvky tahem za vodič! Odstraňovat bezpečnostní kryty za chodu stroje a vyřazovat z činnosti bezpečnostní, ochranné a pojistné zařízení! Přibližovat se po spuštění stroje na dosah k jeho pohybujícím se částem! Provádět jakékoliv zásahy do konstrukce stroje! Seřizovat stroj za chodu! Provádět údržbu, čištění a opravy, není li zajištěn vypnutý stav elektrických obvodů stroje! Zasahovat do pracovního prostoru pásové pily jakýmkoliv nářadím, nástrojem, nebo rukou pokud je pilový pás v chodu. Ponechávat stroj zapnutý bez přítomnosti obsluhy!!! Při řezání svazků doporučujeme svařit konce tyčí svazku k sobě. Pokud budete svařovat, je bezpodmínečně nutné přerušit hlavní přívod 400 V k pile ( rozpojit vidlici a zásuvku nestačí vypnout hlavní vypinač ). Pokud to neuděláte, riskujete zničení elektronických součástek v ovladacím terminálu. PEGAS 235x315 A-CNC-F tel.- fax : ,

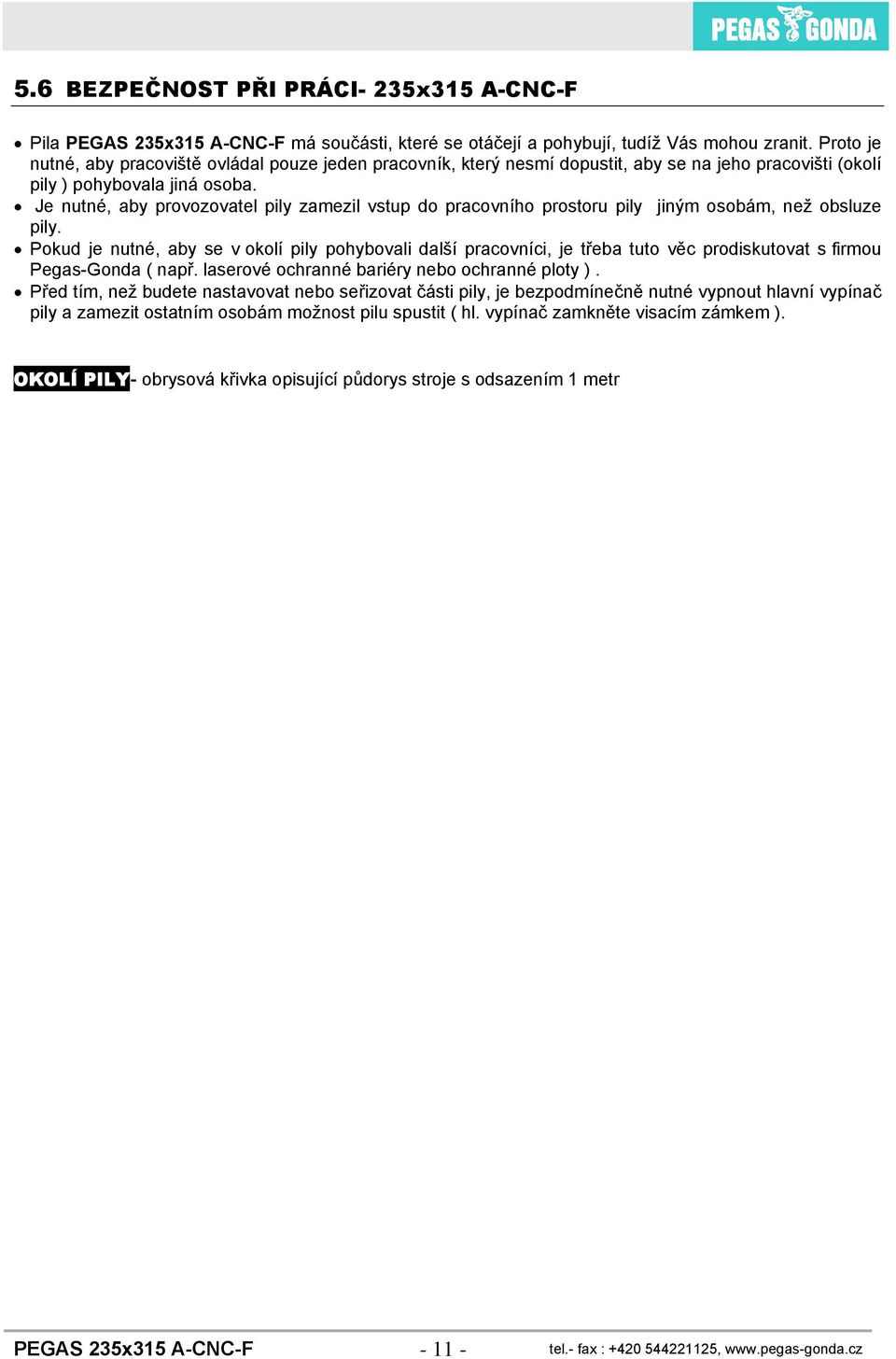

11 5.6 BEZPEČNOST PŘI PRÁCI- 235x315 A-CNC-F Pila PEGAS 235x315 A-CNC-F má součásti, které se otáčejí a pohybují, tudíž Vás mohou zranit. Proto je nutné, aby pracoviště ovládal pouze jeden pracovník, který nesmí dopustit, aby se na jeho pracovišti (okolí pily ) pohybovala jiná osoba. Je nutné, aby provozovatel pily zamezil vstup do pracovního prostoru pily jiným osobám, než obsluze pily. Pokud je nutné, aby se v okolí pily pohybovali další pracovníci, je třeba tuto věc prodiskutovat s firmou Pegas-Gonda ( např. laserové ochranné bariéry nebo ochranné ploty ). Před tím, než budete nastavovat nebo seřizovat části pily, je bezpodmínečně nutné vypnout hlavní vypínač pily a zamezit ostatním osobám možnost pilu spustit ( hl. vypínač zamkněte visacím zámkem ). OKOLÍ PILY- obrysová křivka opisující půdorys stroje s odsazením 1 metr PEGAS 235x315 A-CNC-F tel.- fax : ,

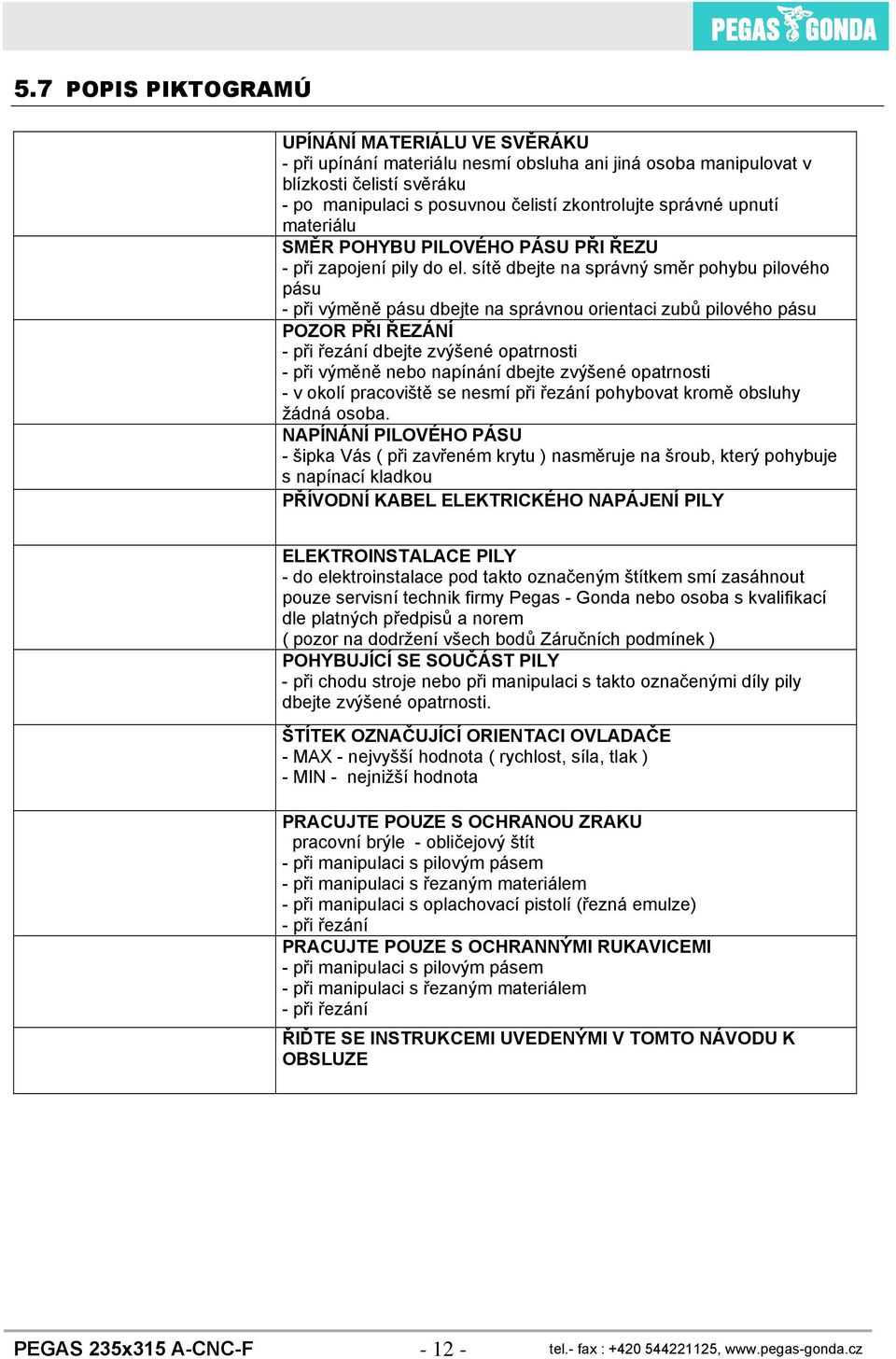

12 5.7 POPIS PIKTOGRAMÚ UPÍNÁNÍ MATERIÁLU VE SVĚRÁKU - při upínání materiálu nesmí obsluha ani jiná osoba manipulovat v blízkosti čelistí svěráku - po manipulaci s posuvnou čelistí zkontrolujte správné upnutí materiálu SMĚR POHYBU PILOVÉHO PÁSU PŘI ŘEZU - při zapojení pily do el. sítě dbejte na správný směr pohybu pilového pásu - při výměně pásu dbejte na správnou orientaci zubů pilového pásu POZOR PŘI ŘEZÁNÍ - při řezání dbejte zvýšené opatrnosti - při výměně nebo napínání dbejte zvýšené opatrnosti - v okolí pracoviště se nesmí při řezání pohybovat kromě obsluhy žádná osoba. NAPÍNÁNÍ PILOVÉHO PÁSU - šipka Vás ( při zavřeném krytu ) nasměruje na šroub, který pohybuje s napínací kladkou PŘÍVODNÍ KABEL ELEKTRICKÉHO NAPÁJENÍ PILY ELEKTROINSTALACE PILY - do elektroinstalace pod takto označeným štítkem smí zasáhnout pouze servisní technik firmy Pegas - Gonda nebo osoba s kvalifikací dle platných předpisů a norem ( pozor na dodržení všech bodů Záručních podmínek ) POHYBUJÍCÍ SE SOUČÁST PILY - při chodu stroje nebo při manipulaci s takto označenými díly pily dbejte zvýšené opatrnosti. ŠTÍTEK OZNAČUJÍCÍ ORIENTACI OVLADAČE - MAX - nejvyšší hodnota ( rychlost, síla, tlak ) - MIN - nejnižší hodnota PRACUJTE POUZE S OCHRANOU ZRAKU pracovní brýle - obličejový štít - při manipulaci s pilovým pásem - při manipulaci s řezaným materiálem - při manipulaci s oplachovací pistolí (řezná emulze) - při řezání PRACUJTE POUZE S OCHRANNÝMI RUKAVICEMI - při manipulaci s pilovým pásem - při manipulaci s řezaným materiálem - při řezání ŘIĎTE SE INSTRUKCEMI UVEDENÝMI V TOMTO NÁVODU K OBSLUZE PEGAS 235x315 A-CNC-F tel.- fax : ,

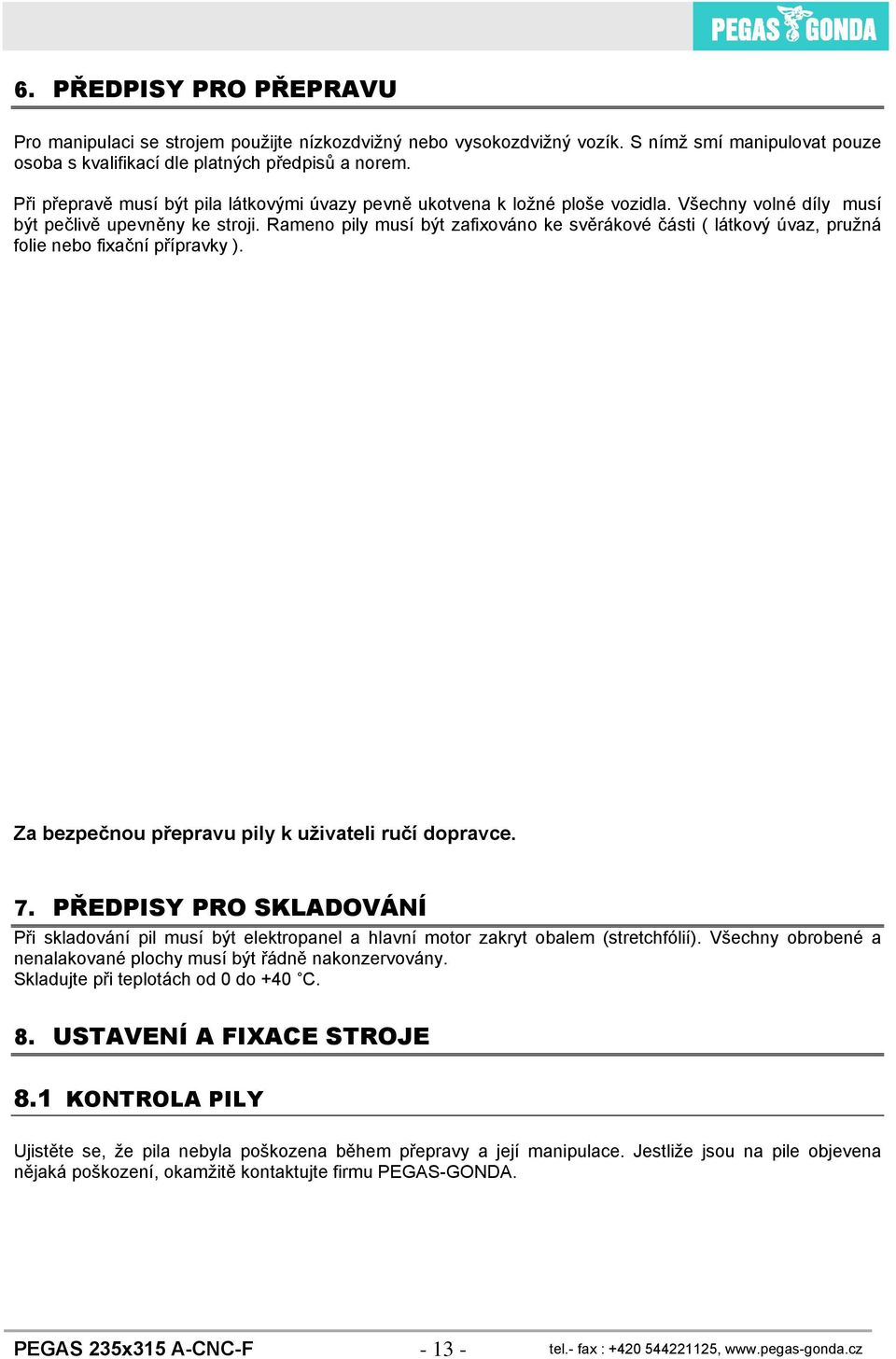

13 6. PŘEDPISY PRO PŘEPRAVU Pro manipulaci se strojem použijte nízkozdvižný nebo vysokozdvižný vozík. S nímž smí manipulovat pouze osoba s kvalifikací dle platných předpisů a norem. Při přepravě musí být pila látkovými úvazy pevně ukotvena k ložné ploše vozidla. Všechny volné díly musí být pečlivě upevněny ke stroji. Rameno pily musí být zafixováno ke svěrákové části ( látkový úvaz, pružná folie nebo fixační přípravky ). Za bezpečnou přepravu pily k uživateli ručí dopravce. 7. PŘEDPISY PRO SKLADOVÁNÍ Při skladování pil musí být elektropanel a hlavní motor zakryt obalem (stretchfólií). Všechny obrobené a nenalakované plochy musí být řádně nakonzervovány. Skladujte při teplotách od 0 do +40 C. 8. USTAVENÍ A FIXACE STROJE 8.1 KONTROLA PILY Ujistěte se, že pila nebyla poškozena během přepravy a její manipulace. Jestliže jsou na pile objevena nějaká poškození, okamžitě kontaktujte firmu PEGAS-GONDA. PEGAS 235x315 A-CNC-F tel.- fax : ,

14 8.2 USTAVENÍ A PŘIPOJENÍ STROJE Před postavením stroje zjistěte nosnost podlahy (minimálně hmotnost pily + hmotnost přídavných zařízení + maximální hmotnost materiálu). Jestliže únosnost podlahy neodpovídá požadavkům, musí se pro stroj připravit potřebný základ. Důkladně proměřte rovinnost podlahy. Je nutné zajistit podlahu s rovinností +/- 1mm / 1 čtvereční metr. Zejména při usazování pily s dlouhou válečkovou tratí je proměření nebo výroba podlahy před vlastním usazením velmi důležitá. Při usazení stroje je třeba dbát na to, aby okolo stroje byl dostatek místa pro obsluhu, opravy a údržbářské práce a pro přísun materiálu. Zajistěte také potřebný prostor pro manipulaci a nařezaný materiál. Ustavení stroje proveďte dle přiloženého schématu. Pila musí být ustanovena tak, aby plocha svěráku i válečkové dráhy byly v jedné rovině. Přesnost pily a drah je přímo úměrná přesnosti řezání. Ustavte pilu tak, aby střed podstavce ležel na podlaze ( viz. obrázek ). To Vám umožní seřídit pomocí stavěcích šroubů 4 rohy podstavce do ideální rovnoběžnosti. Podložte plochu podstavce vedle stavěcího šroubu klíny nebo plechy potřebné tloušťky tak, aby hmotnost pily a řezaného mateiálu byla přenášena těmito klíny ( podložkami ) a ne stavěcími šrouby. Jakmile bude pila ležet na klínech ( podložkách ), navrtejte otvory pro kotvy a pilu pomocí kotev zafixujte.( podstavec pily nesmí být silou kotev deformován, proto před dotažením kotev důkladně zkontrolujte kvalitu usazení pily na podlahu ). Jakmile je pila ustavena a případně její poloha zajištěna, můžete demontovat fixační součásti nutné pro převoz pily ( žlutá barva ). Při montáži válečkových drah je velmi důležité správné vyrovnání a seřízení s horizontální rovinou pily ( plocha definovaná tečnami podpěrných válců ). Pokud nebudou dráhy vyrovnány s pilou, bude docházet k podřezávání materiálu, pila nedosáhne maximální životnosti pásu a bude třeba několikanásobmě vyšší síla potřebná k manipulaci s materiálem ( sníží se životnost čelistí svěráku i hydraulických válců ), rapidně se sníží přesnost podávání materiálu. Obr.-9.1 ustavení drah Obr.9.2 ustavení k podlaze PEGAS 235x315 A-CNC-F tel.- fax : ,

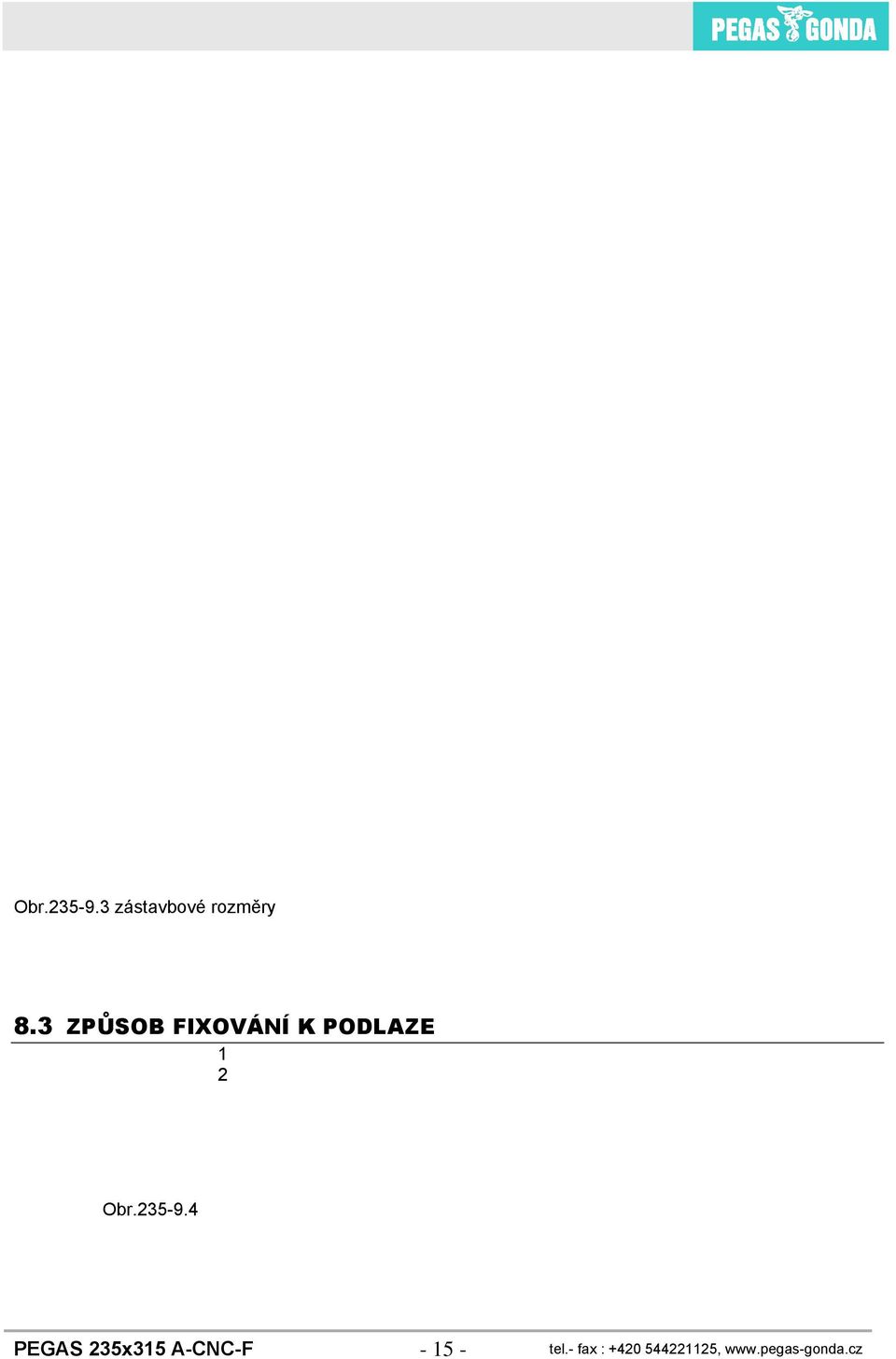

15 Obr zástavbové rozměry 8.3 ZPŮSOB FIXOVÁNÍ K PODLAZE 1 2 Obr PEGAS 235x315 A-CNC-F tel.- fax : ,

16 8.4 PŘIPOJENÍ STROJE DO ELEKTRICKÉ SÍTĚ Jakoukoli práci na elektrickém zařízení stroje smí provádět pouze osoba s kvalifikací dle platných předpisů a norem. Pila je vybavena přívodním kabelem. Po zapojení síťové 5-ti kolíkové vidlice 400V/32A a připojením do zásuvky 400V je stroj připraven k provozu. Vidlice není součástí dodávky. Správné zapojení fází poznáte na tlakoměru hydraulické centrály- tlak ukazuje bar. Elektrické zařízení stroje je určeno pro připojení k třífázové elektrické síti 3/PE+N ~ 400/230 V, 50 Hz pomocí pohyblivého přívodu jedním koncem pevně připojeným k hlavním připojovacím svorkám stroje a druhým koncem volným, pro připojení odpovídající třífázové pětikolové vidlice nebo pro pevné připojení na příslušný obvod pevného rozvodu objektu, ve kterém bude pila pracovat. Označení vodičů a svorek: Svorky U, V, W - krajní (fázové) vodiče označené černou, případně hnědou barvou. Svorka N - střední vodič označený světle modrou barvou. Svorka PE - ochranný, uzemněný vodič označený kombinací barev zelená/žlutá. U kombinované sítě TNC, kde je střední a ochranný vodič společný, připojte střední, světle modrý vodič přívodu stroje společně s vodičem ochranným označeným kombinací barev zelená/žlutá na svorku obvodu označenou PEN. Obvod zásuvky určené pro připojení pily, případně obvod místa připojení pily, musí být proveden podle požadavků platných předpisů a technických norem, které se na dané zařízení vztahují, zejména ČSN EN , ČSN , část 2.3, ČSN , část 6, ČSN , ČSN kap. 512, ČSN kap. 543 a předpisů souvisejících. Ochrana před úrazem elektrickým proudem je u stroje provedena podle požadavků ČSN , oddíl , samočinným odpojením od zdroje. Provedení ochrany neživých částí stroje před úrazem elektrickým proudem odpovídá požadavkům ČSN a ČSN Doporučujeme připojit stroj na obvod, který je vybaven proudovým chráničem s reziduálním proudem 30 ma, čímž bude základní ochrana před úrazem elektrickým proudem zvýšena. Provedení a použití ochranných vodičů musí odpovídat požadavkům ČSN POZOR: První připojení elektrických obvodů stroje na síť smí provést pouze pracovník s odpovídající elektrotechnickou kvalifikací ve smyslu Vyhlášky ČÚBP a ČBÚ č. 50/1978 Sb. který je seznámení se zařízením v potřebném rozsahu a který po připojení musí ověřit správné funkce elektrického zařízení, včetně funkce ochran a bezpečnostního vypínání a blokování! PEGAS 235x315 A-CNC-F tel.- fax : ,

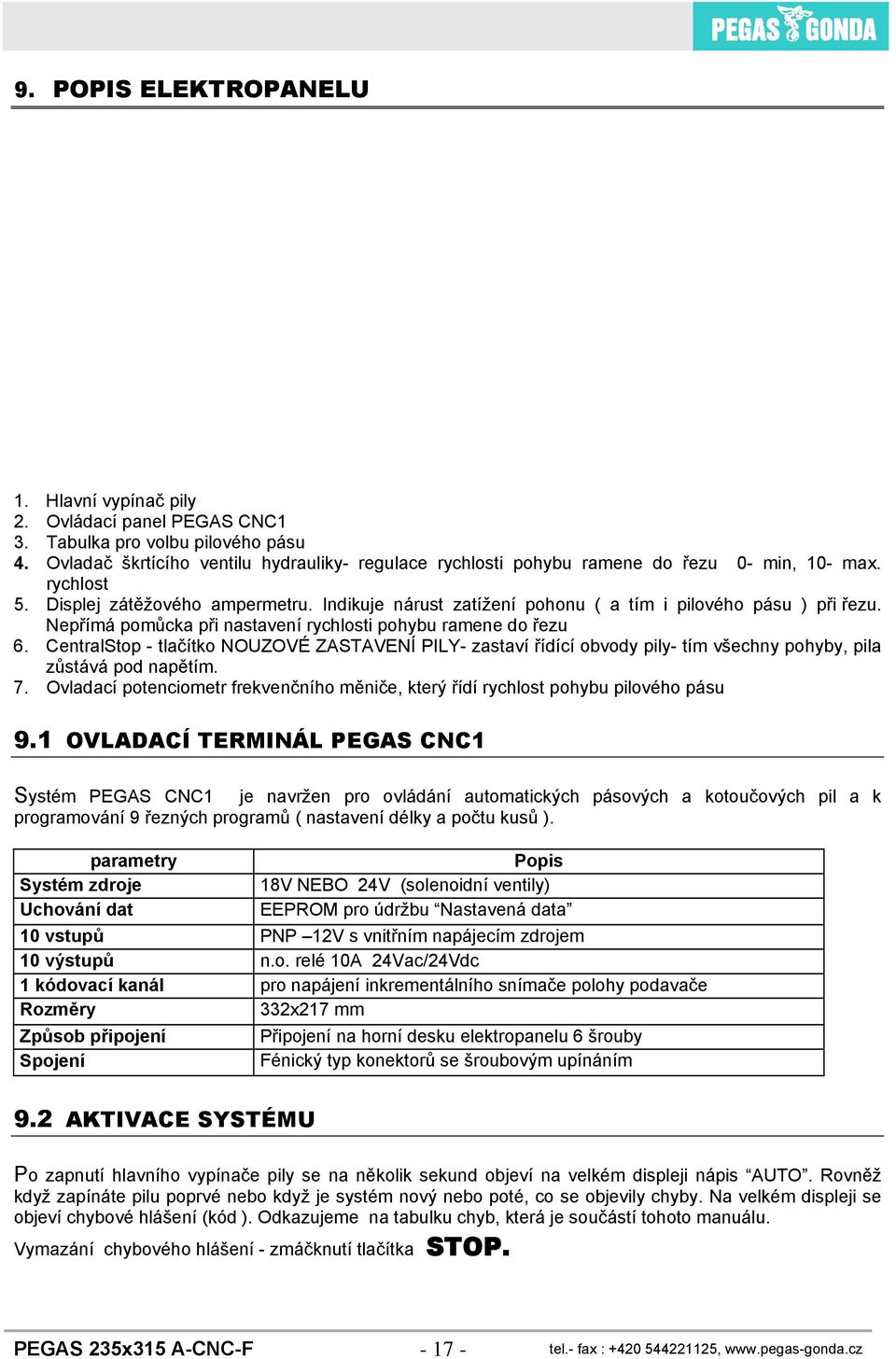

17 9. POPIS ELEKTROPANELU 1. Hlavní vypínač pily 2. Ovládací panel PEGAS CNC1 3. Tabulka pro volbu pilového pásu 4. Ovladač škrtícího ventilu hydrauliky- regulace rychlosti pohybu ramene do řezu 0- min, 10- max. rychlost 5. Displej zátěžového ampermetru. Indikuje nárust zatížení pohonu ( a tím i pilového pásu ) při řezu. Nepřímá pomůcka při nastavení rychlosti pohybu ramene do řezu 6. CentralStop - tlačítko NOUZOVÉ ZASTAVENÍ PILY- zastaví řídící obvody pily- tím všechny pohyby, pila zůstává pod napětím. 7. Ovladací potenciometr frekvenčního měniče, který řídí rychlost pohybu pilového pásu 9.1 OVLADACÍ TERMINÁL PEGAS CNC1 Systém PEGAS CNC1 je navržen pro ovládání automatických pásových a kotoučových pil a k programování 9 řezných programů ( nastavení délky a počtu kusů ). parametry Systém zdroje Uchování dat Popis 18V NEBO 24V (solenoidní ventily) EEPROM pro údržbu Nastavená data 10 vstupů PNP 12V s vnitřním napájecím zdrojem 10 výstupů n.o. relé 10A 24Vac/24Vdc 1 kódovací kanál pro napájení inkrementálního snímače polohy podavače Rozměry 332x217 mm Způsob připojení Spojení Připojení na horní desku elektropanelu 6 šrouby Fénický typ konektorů se šroubovým upínáním 9.2 AKTIVACE SYSTÉMU Po zapnutí hlavního vypínače pily se na několik sekund objeví na velkém displeji nápis AUTO. Rovněž když zapínáte pilu poprvé nebo když je systém nový nebo poté, co se objevily chyby. Na velkém displeji se objeví chybové hlášení (kód ). Odkazujeme na tabulku chyb, která je součástí tohoto manuálu. Vymazání chybového hlášení - zmáčknutí tlačítka STOP. PEGAS 235x315 A-CNC-F tel.- fax : ,

18 POZOR: Pokaždé po zapnutí hlavního vypínače pily se na malém displeji objeví písmeno, které znamená, že systém vyžaduje kalibraci polohy podavače (nastavení nulového bodu). Pro aktivaci procesu nastavení nulového bodu současně zmáčkněte tlačítka START+ START. Spustí se hydraulická centrála a podavač se pohybuje doprava ( k pilovému pásu ). Po najetí na nulový bod se zastaví. Pila je připravena. Pozor- pila se rozjede se současným otevřením obou svěráků. Pokud máte založený materiál, může dojít k jeho nežádoucímu pohybu. Této situaci zabráníte následujícím krokem: Zmačkněte STOP tlačítko, čímž potvrdíte, že kalibrace se provede při prvním podání. Svěráky zůstanou zavřeny a stačí spustit hydraulickou centrálu tlačítkem 9.3 POPIS OVLADACÍHO TERMINÁLU 1 informační pole 2 malý displej 3 velký displej 4 ovládací pole 5 tlačítko pro přepínání automatického a poloautomatického režimu pily. 1. INFORMAČNÍ POLE Informativní část ovládacího panelu slouží k indikaci nastaveného parametru. Pro výběr požadovaného políčka zmáčkněte tlačítko MODE, aktivní políčko je to, u kterého svítí červená dioda. Hodnota vybraného parametru se objeví na velkém displeji (3). Stav pilového pásu Okamžitá poloha podavače v mm Počítadlo kusů / řezů Délka řezaného materiálu (v mm) Pokud bliká dioda, pás není správně napnutý nebo je prasklý Informuje o aktuální poloze podavače Zobrazuje počet řezů v poloautomatickém režimu, v automatickém režimu zobrazuje počet zbývajících kusů Zobrazuje zvolenou délku řezaného materiálu. 2. MALÝ DISPLEJ Displej vypnutý Pila v poloautomatickém režimu PEGAS 235x315 A-CNC-F tel.- fax : ,

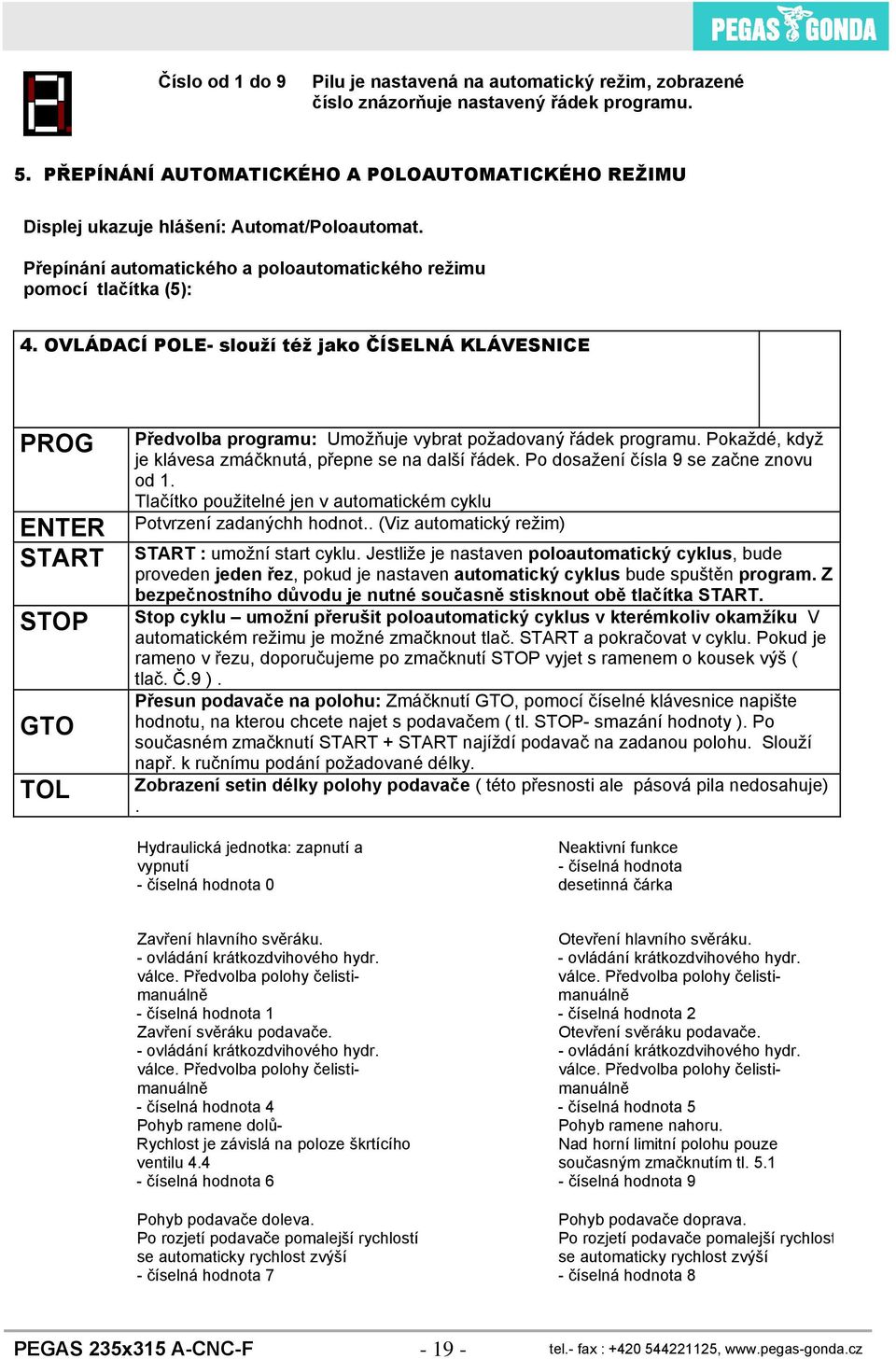

19 Číslo od 1 do 9 Pilu je nastavená na automatický režim, zobrazené číslo znázorňuje nastavený řádek programu. 5. PŘEPÍNÁNÍ AUTOMATICKÉHO A POLOAUTOMATICKÉHO REŽIMU Displej ukazuje hlášení: Automat/Poloautomat. Přepínání automatického a poloautomatického režimu pomocí tlačítka (5): 4. OVLÁDACÍ POLE- slouží též jako ČÍSELNÁ KLÁVESNICE PROG ENTER START STOP GTO TOL Předvolba programu: Umožňuje vybrat požadovaný řádek programu. Pokaždé, když je klávesa zmáčknutá, přepne se na další řádek. Po dosažení čísla 9 se začne znovu od 1. Tlačítko použitelné jen v automatickém cyklu Potvrzení zadanýchh hodnot.. (Viz automatický režim) START : umožní start cyklu. Jestliže je nastaven poloautomatický cyklus, bude proveden jeden řez, pokud je nastaven automatický cyklus bude spuštěn program. Z bezpečnostního důvodu je nutné současně stisknout obě tlačítka START. Stop cyklu umožní přerušit poloautomatický cyklus v kterémkoliv okamžíku V automatickém režimu je možné zmačknout tlač. START a pokračovat v cyklu. Pokud je rameno v řezu, doporučujeme po zmačknutí STOP vyjet s ramenem o kousek výš ( tlač. Č.9 ). Přesun podavače na polohu: Zmáčknutí GTO, pomocí číselné klávesnice napište hodnotu, na kterou chcete najet s podavačem ( tl. STOP- smazání hodnoty ). Po současném zmačknutí START + START najíždí podavač na zadanou polohu. Slouží např. k ručnímu podání požadované délky. Zobrazení setin délky polohy podavače ( této přesnosti ale pásová pila nedosahuje). Hydraulická jednotka: zapnutí a vypnutí - číselná hodnota 0 Neaktivní funkce - číselná hodnota desetinná čárka Zavření hlavního svěráku. - ovládání krátkozdvihového hydr. válce. Předvolba polohy čelistimanuálně - číselná hodnota 1 Zavření svěráku podavače. - ovládání krátkozdvihového hydr. válce. Předvolba polohy čelistimanuálně - číselná hodnota 4 Pohyb ramene dolů- Rychlost je závislá na poloze škrtícího ventilu číselná hodnota 6 Pohyb podavače doleva. Po rozjetí podavače pomalejší rychlostí se automaticky rychlost zvýší - číselná hodnota 7 Otevření hlavního svěráku. - ovládání krátkozdvihového hydr. válce. Předvolba polohy čelistimanuálně - číselná hodnota 2 Otevření svěráku podavače. - ovládání krátkozdvihového hydr. válce. Předvolba polohy čelistimanuálně - číselná hodnota 5 Pohyb ramene nahoru. Nad horní limitní polohu pouze současným zmačknutím tl číselná hodnota 9 Pohyb podavače doprava. Po rozjetí podavače pomalejší rychlost se automaticky rychlost zvýší - číselná hodnota 8 PEGAS 235x315 A-CNC-F tel.- fax : ,

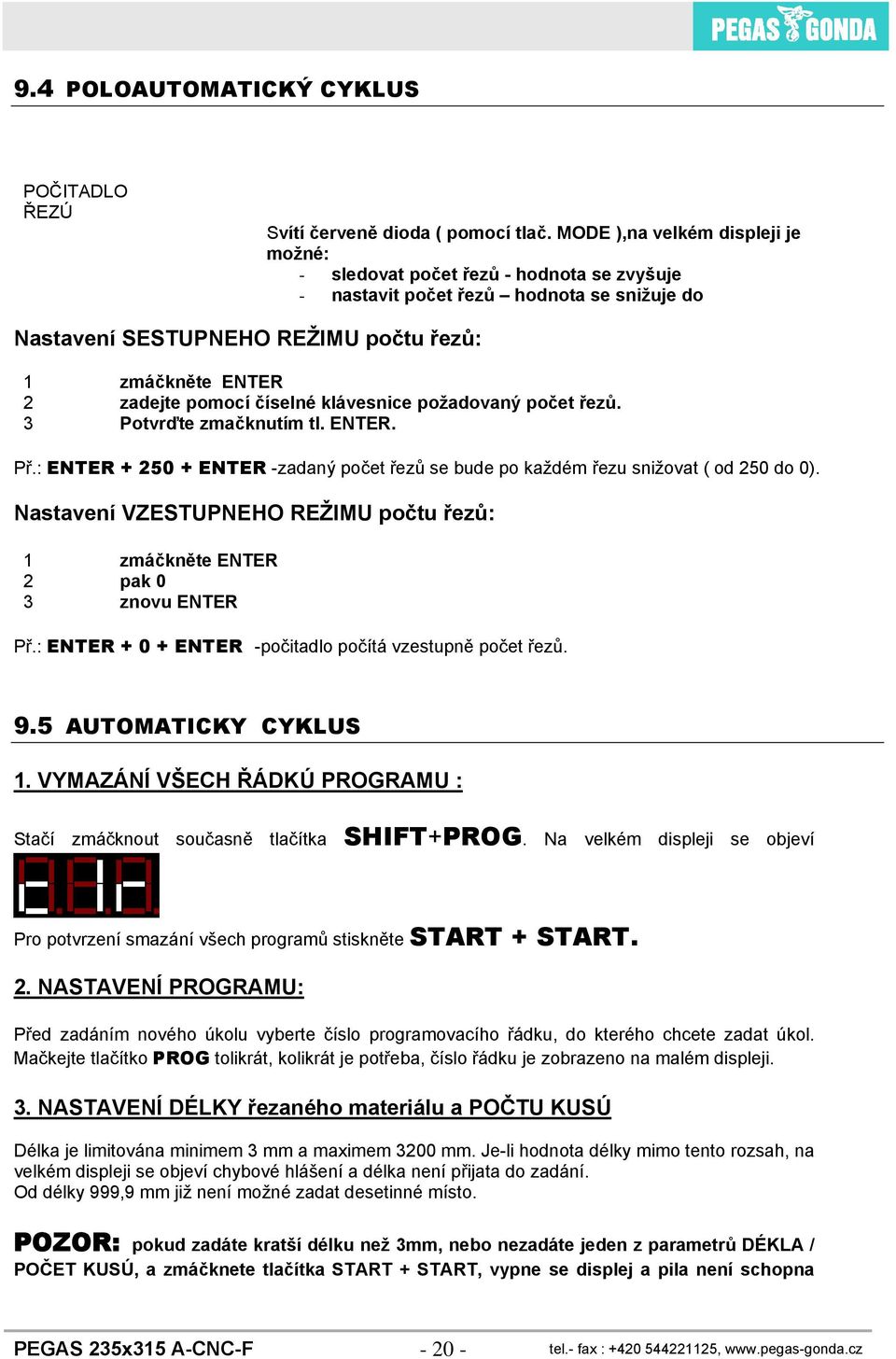

20 9.4 POLOAUTOMATICKÝ CYKLUS POČITADLO ŘEZÚ Svítí červeně dioda ( pomocí tlač. MODE ),na velkém displeji je možné: - sledovat počet řezů - hodnota se zvyšuje - nastavit počet řezů hodnota se snižuje do Nastavení SESTUPNEHO REŽIMU počtu řezů: 1 zmáčkněte ENTER 2 zadejte pomocí číselné klávesnice požadovaný počet řezů. 3 Potvrďte zmačknutím tl. ENTER. Př.: ENTER ENTER -zadaný počet řezů se bude po každém řezu snižovat ( od 250 do 0). Nastavení VZESTUPNEHO REŽIMU počtu řezů: 1 zmáčkněte ENTER 2 pak 0 3 znovu ENTER Př.: ENTER ENTER -počitadlo počítá vzestupně počet řezů. 9.5 AUTOMATICKY CYKLUS 1. VYMAZÁNÍ VŠECH ŘÁDKÚ PROGRAMU : Stačí zmáčknout současně tlačítka SHIFT+PROG. Na velkém displeji se objeví Pro potvrzení smazání všech programů stiskněte START + START. 2. NASTAVENÍ PROGRAMU: Před zadáním nového úkolu vyberte číslo programovacího řádku, do kterého chcete zadat úkol. Mačkejte tlačítko PROG tolikrát, kolikrát je potřeba, číslo řádku je zobrazeno na malém displeji. 3. NASTAVENÍ DÉLKY řezaného materiálu a POČTU KUSÚ Délka je limitována minimem 3 mm a maximem 3200 mm. Je-li hodnota délky mimo tento rozsah, na velkém displeji se objeví chybové hlášení a délka není přijata do zadání. Od délky 999,9 mm již není možné zadat desetinné místo. POZOR: pokud zadáte kratší délku než 3mm, nebo nezadáte jeden z parametrů DÉKLA / POČET KUSÚ, a zmáčknete tlačítka START + START, vypne se displej a pila není schopna PEGAS 235x315 A-CNC-F tel.- fax : ,

21 pracovat. Je třeba vypnout a zapnout pilu hlavním vypinačem a postup zopakovat s korektním nastavením délky a počtu kusů. 1 Zmáčkněte : ENTER bliká dioda, na malém displeji bliká číslo řádku, bliká červená LED 2 Pomocí číselné klávesnice nastavte hodnotu délky řezaného materiálu v mm (včetně desetinného místa ). 3 Potvrďte klávesnicí ENTER bliká dioda. 4 Pomocí číselné klávesnice nastavte hodnotu požadovaného počtu kusů ( objeví se na displeji ). 5 Potvrďte klávesnicí ENTER. (svítí dioda), číslo řádku přestane blikat, Váš první požadavek je naprogramován. 6 Pro zadání dalšího řádku zmačkněte PROG, jste na dalším řádku, na malém displeji je uvedena cifra o 1 vyšší, opakujte postup. 4. SPUŠTĚNÍ PROGRAMU: 1 Vyberte požadovaný řádek se zadaným úkolem (délka a počet kusů) zmáčknutím tlačítka PROG tolikrát, kolikrát je potřeba, na displeji se objevuje délka nebo počet kusů, podle toho, které políčko si tlačítkem MODE navolíte ( nebo ). 2 Spusťte automatický cyklus pily současným zmáčknutím tlačítek START + START. 3 Pila začne řezat, pokud je rameno v horní pracovní poloze pokud je v podavači materiál pokud je zapnutá hydraulická centrála. 4 Pila řeže material, po doříznutí vyjede nad horní prac. polohu, otevře se hlavní svěrák, podavač podává material, upíná hlavní svěrák, pila řeže, podavač se v průběhu řezání vrací do levé pozice, pila dořeže, podavač upíná material, podává materiál do řezu, atd 5 Na malém displeji bliká značka automatického cyklu, na velkém displeji je uveden počet kusů, které má pila ještě řezat. Tento základní průběh automatického cyklu si můžete do jisté miry sami upravit a optimalizovat nastavením PARAMETRÚ. 5. NASTAVENÍ POČITADLA ŘEZÚ: PEGAS 235x315 A-CNC-F tel.- fax : ,

22 Pro nastavení počitadla řezů tak, aby počítalo všechny řádky programu, zmáčkněte SHIFT + ENTER, na displeji se objeví. Potvrďte zmáčknutím tlačítek START + START. 9.6 PARAMETRY UŽIVATELE Přístup do tohoto menu získáte současným zmáčknutím tlačítek SHIFT + MODE, po dobu cca 3 sekund. Vypne se hydraulická centrála. Přístup je aktivován zobrazením na malém displeji. Parametry jsou uvedeny na velkém displeji. První cifra je číslo řádku, Další tři cifry- hodnota parametru. Mezi řádky listuji mačkáním tlačítka MODE, parametry měním pomocí tlačítek a. r.x.xx Verze software Časová prodleva otevření svěráku ( 200 s horním přítlakem) Časová prodleva zavření svěráku ( 200 s horním přítlakem) 3 3.YES Svěrák se neotevře v dolní poloze ramene 4 4.nO YES - pás se zastaví v horní poloze no - pás jede trvale off pás se vypíná v dolní poloze 5 5.YES Rameno po skončení cyklu zůstává v dolní poloze 6 6.nO Rameno začíná řezat a současně se pohybuje podavač do zadní polohy. YES- podavač se pohybuje dozadu až po dokončení řezu 7 7.YES NO: 1 zadání 9 programů ( po nařezání zvoleného řádku se pila zastaví, podavač se nevrátí do levé polohy, zůstává zavřený, jede hydraulická centrála.) YES: 1program 9 zadánípila automaticky přechází na následující zadání, aniž by se zastavila. Optimální pro řezání různých délek z jedné tyče, optimální využití celé tyče Pro uložení změny parametrů zmačkněte současně START + START, zmačknutím tlačítka STOP opustíte menu bez uložení případných změn. PEGAS 235x315 A-CNC-F tel.- fax : ,

23 9.7 TEST VSTUPÚ A VÝSTUPÚ Používá se pro ověření správné funkce ovl. Panelu co se týče výstupů a správné funkce mikrospinačů, snímačů a čidel co se týče vstupů. POZOR: jedná se o servisní rozhraní, které je pro nekvalifikovanou osobu velmi nebezpečné. Pro obsluhu stroje je zakázáno v tomto menu provádět jakékoli další operace. Je nutné provést okamžitý návrat zpět do uživatelského režimu stroje je třeba vypnout a zapnout hlavní vypinač pily. Zmačkněte SHIFT + MODE, na displeji se objeví verze softwaru. Nyní zmačkněte SHIFT + výstupů.. Za několik sekund se objeví na velkém displeji zobrazení vstupů a Pro návrat zpět do uživatelského režimu stroje je třeba vypnout a zapnout hlavní vypinač pily. 9.8 CHYBOVÁ HLÁŠENÍ : Pila signalizuje jakoukoliv chybu na 4 číselném displeji podle podmínek nebezpečí nebo stavu pily. Chybové hlášení smažte tlačítkem STOP Kód Příčina Popis E001 vstup Zmáčknutý central stop E002 vstup Tepelná ochrana hlavního motoru E003 vstup Tepelná ochrana motoru čerpadla hydrauliky E007 vstup Přetržený nebo málo napnutý pás E008 vstup Otevřený kryt E009 Logický obvod Zapněte si hydraulickou centrálu E014 vstup Rameno v dolní poloze E015 vstup Rameno v horní poloze E016 vstup Snímač ramene E026 Počítadlo Podavač není ve výchozí pozici E027 Logický obvod Automatické počítadlo kusů nastaveno na 0 E028 Logický obvod Konec tyče E029 vstup Podavač je už v pravé poloze E030 vstup Podavač je už v levé poloze E031 Logický obvod Krajní polohy pohybu podavače E032 Logický obvod Je sepnutý spínač horní i dolní polohy zároveň E033 Logický obvod Podavačem nelze pohybovat, je nutné alespoň jeden ze svěráků otevřít E043 Logický obvod Hodnota nastavena na 0. E081 Logický obvod Chyba pozice. Mimo hodnotu tolerance E087 Hlášení Konec cyklu (malá hodnota v parametru p18) Př. znamená vypnutou hydraulickou centrálu. PEGAS 235x315 A-CNC-F tel.- fax : ,

24 10. PODAVAČ 1- pevná čelist podavače 2- pohyblivá čelist podavače 3- posuvný podpěrný váleček 1- koncový spínač krajní polohy 2- koncový spínač konec tyče (pro řezání musí být vypnut) 3- enkodér pro snímámí polohy podavače 4- vodící tyč s magnetickou páskou 5- seřizovací šroub vodící tyče 11. HYDRAULICKÁ CENTRÁLA 1 zásobník hydraulického oleje 2 elektromotor hydraulické jednotky 3 manometr tlaku hlavního hydraulického okruhu 4 regulační šroub nastavení tlaku PEGAS 235x315 A-CNC-F tel.- fax : ,

25 12. INFORMACE O PILOVÉM PÁSU 12.1 MAZÁNÍ PILOVÉHO PÁSU Používejte pouze řezné kapaliny dodávané firmou PEGAS GONDA, v doporučených mísících poměrech. Dejte pozor na správné umístění zásobníku na třísky, nádrže na emulzi nebo nádoby bezodpadního mazacího systému ( aplikátoru ). Při zacházení s řeznou kapalinou ( řeznou emulzí ) noste nepropustné ochranné rukavice. Noste ochranné brýle, při vniknutí řezné kapaliny ( emulze ) do očí může dojít k poškození zraku. Při míchání řezné emulze vždy nalévejte koncentrát do vody za současného míchání. Všechny potřebné informace jsou uvedeny přímo na nádobě od koncentrátu, nebo v průvodních dokladech NAPNUTÍ PÁSU Pás je správně napnut v okamžiku, kdy se kontrolka napnutí pásu na ovládacím panelu nebliká, nebo nesvítí červeně. Pokud bliká dioda, pás není správně napnutý nebo je prasklý Napínání pásu se provádí utahováním napínacího šroubu v přední části ramene pily. Pás se musí po zapnutí pily pohybovat ve směru šipky. Přední kladka je seřízena z výroby. Je-li nutné přeseřízení její polohy, je toto možné provést pomocí stavěcích šroubů a matic pos rameno pily 2. deska napínání pásu 3. napínací kolečko 4. stavěcí šrouby pro seřízení správné polohy hnané kladky 5. napínací šroub pásu napínání se provádí PEGAS 235x315 A-CNC-F tel.- fax : ,

26 12.3 VÝMĚNA PÁSU Při výměně pil. pásu je bezpodmínečně nutné vypnout sroj z hlavního přívodu el. proudu, pilu znovu zapnout až po nasazení nového pásu a zavření krytu kladek a pásu. 1. Točnu pily nastavte do polohy 0, rameno pily do horní polohy, přepněte hlavní vypinač pily do polohy 0, vytáhněte vidlici ze zásuvky. 2. Dbejte na to, aby vodítka pásu byla co nejblíže u sebe ( povolením kličky posuňte nosnou tyč s vodítkem co nejdále od napínací kladky ). Poté povolte napínací šroub. 3. Po odklopení krytu pásu sundejte pás z kladek a potom vysuňte z vodítek. 4. Vždy zkontrolujte stav kladek a vodítek, všechny součásti přicházející do kontaktu s pásem je třeba vždy pečlivě vyčistit. 5. Nový pás nejprve nasuňte do vodítek, a potom nasaďte na kladky. Pás přitlačte hřbetem na osazení kladek a lehce dopněte. Zkontrolujte, zda je pás ve správné poloze vůči osazení kladek č. 4,zda je správě zasunut ve vodítkách a dále zkontrolujte polohu hřbetu pásu vzhledem k vodícímu ložisku. 6. Zavřete kryty pásu. Zastrčte vidlici do zásuvky, přepněte hlavní vypínač pily do polohy Začněte utahovat napínací šroub. Pás je správně napnut v okamžiku, kdy kontrolka napnutí pásu přestane svítit červeně VODÍTKA PILOVÉHO PÁSU Vodítka jsou seřízena z výroby. V případě nutnosti přeseřízení doporučujeme objednat servis firmy PEGAS- GONDA s.r.o. 1. těleso vodítka 2. excentrický čep ložiska vodítka 3. x 4. upevňovací šrouby vodítka 5. upevňovací šroub vidiové desky společně s odtlačovacími šrouby slouží k seřízení vodítka 6. kohout emulze 7. kryt pásu 8. pilový pás 9. ložisko vodítka Při řezání se snažte nastavit držák předního posuvného vodítka co nejblíže k řezanému materiálu. Vodítka jsou seřízena z výroby. V případě nutnosti přeseřízení doporučujeme objednat servis firmy PEGAS- GONDA s.r.o ČISTÍCÍ KARTÁČ PILOVÉHO PÁSU Správná funkce čistícího kartáče je velmi důležitý faktor při dosažení co nejvyšší životnosti pilového pásu. Břity zubů, které přicházejí do řezaného materiálu, musí být čisté ( bez třísek ). Proto pravidelně kontrolujte stav čistícího kartáče a jeho pozici vůči zubům pilového pásu. PEGAS 235x315 A-CNC-F tel.- fax : ,

27 SPRÁVNĚ ŠPATNĚ ŠPATNĚ VOLBA PILOVÉHO PÁSU Existuje přímá vazba mezi správnou volbou pásu a ideálním výkonem pily. Firma PEGAS - GONDA se také zabývá výrobou a prodejem pilových pásů na kov. Dodáváme pásy bimetalové konstrukce. Pro svařování pásů používáme metráž od renomovaných výrobců. Těmito pásy je možno řezat ocel, nástrojovou ocel, nerezovou ocel, litiny, barevné kovy, plastické hmoty. Nosnou částí pásu je vysoce kvalitní pružinová ocel, břity zubů jsou z oceli HSS ( 3 základní typy- M 42 M51a M 71 ). M 42 PROFI univerzální bimetalový pás M 42. Zuby vyrobeny z legované rychlořezné oceli s 8% kobaltu a 10% molybdenu. Určeno pro dělení konstrukčních až středně legovaných ocelí včetně nerezi. M 51 SUPER Bimetalový pás M51. Zuby vyrobeny z legované rychlořezné oceli s 10% wolframu a 10% kobaltu. Určeno pro dělení vysoce legovaných materiálů a speciálních nerezí. M71 MEGA- Bimetalový pás M71. Broušené zuby s extrémně pozitivním úhlem čela vyrobené z legované rychlořezné oceli. Legující prvky wolfram, kobalt, molybden. Určeno pro dělení exotických a obtížně obrobitelných materiálů, CrNi, kontislitky. ZUBY pilového pásu KONSTANTNÍ - vzdálenost břitů zubů je konstantní VARIABILNÍ - střídají se menší a větší zuby. Pás má širší rozsah použití, eliminuje vibrace při řezání, umožňuje lepší odběr třísky, dosahuje lepšího povrchu řezu a vyšší životnosti. Technici firmy PEGAS - GONDA jsou připraveni Vám s volbou správného pásu pomoci. PEGAS 235x315 A-CNC-F tel.- fax : ,

28 Volba velikosti zubů pilového pásu pro řezání plného materiálu D, A [mm] / / / / / / / Volba velikosti zubů pilového pásu pro řezání profilů S [mm] D, A [mm] 0,8 10/14 10/14 10/14 10/ /14 10/14 8/12 8/12 6/ /14 8/12 8/12 6/10 6/10 5/8 5 8/12 8/12 6/10 6/10 5/8 5/8 6 8/12 8/12 6/10 6/10 5/8 4/6 8 6/10 6/10 5/8 5/8 4/6 10 6/10 5/8 5/8 4/6 4/6 12 5/8 4/6 4/6 4/6 3/4 15 3/4 3/4 3/4 20 3/4 3/4 3/4 30 2/3 2/3 Zjednodušená tabulka pro volbu pásu- je též nalepena na pile. UPOZORNĚNÍ: Poloha materiálu v čelistech svěráku má velký vliv na volbu velikosti zubů pilového pásu ZAJÍŽDĚNÍ PILOVÉHO PÁSU- při nasazení nového pásu na pilu Je nutné pro dosažení maximální životnosti pásu. Zaběhnutím pásu zamezíte odlamování mikroúlomků břitů, které poškodí další zuby a zvýší zatížení pásu. Pás necháme běžet cca 30 s naprázdno se spuštěným čerpadlem řezné emulze ( správné mazání pásu ). Záběh provádějte pokud možno na lehce obrobitelném materiálu minimální rychlostí pohybu ramene do řezu. Po cca 30 minutách zvyšujte plynule rychlost posuvu. PEGAS 235x315 A-CNC-F tel.- fax : ,

29 SPRÁVNÉ UPNUTÍ MATERIÁLU Upnutí materiálu ovlivní přesnost řezu i životnost pásu RYCHLOST POHYBU RAMENE PŘI ŘEZÁNÍ Při nastavování správné rychlosti pohybu ramene do řezu vám může pomoci tvar třísek: a) tenké nebo rozkouskované třísky - zvyšte velikost rychlosti pohybu ramene do řezu nebo snižte rychlost pásu b) - tlusté nebo modré třísky - snižte velikost rychlosti pohybu ramene do řezu,zkontrolujte stav řezné emulze. - příliš zatočené třísky - zahlcené mezizubové mezery, použijte pás s většími zuby, snižte velikost rychlosti pohybu ramene do řezu nebo zvyšte rychlost pásu. c) spirálovité třísky - správně nastavené parametry. Pozn.: Příliš velká rychlost pohybu ramene do řezu se projeví chvěním stroje a zvýšenou hlučností. PEGAS 235x315 A-CNC-F tel.- fax : ,

30 13.2 DOPORUČENÍ ŘEZNÝCH RYCHLOSTÍ A ZPŮSOBU CHLAZENÍ Označení Číslo Rychlost pásu Chlazení Materiál DIN materiálu m/min emulze řezný olej Stavební ocel St 35 - St :10 ano St 50 - St :20 ano Cementační ocel C 10 - C :10 ano NiCr :10 ano NiCrMo :10 ano 16 MnCr :10 ano Ocel žíhaná 34 CrAl :20 ne 35 CrAl Ni :20 ne Autom. ocel 9 S :10 ano Zušlechtěná ocel C 35 - C :20 ne Cr :20 ne 15142, Mn :20 ne 42 CrMo :20 ne 36 NiCr :20 ne 24 NiCr :20 ne Ložisková ocel 100 Cr :30 ne 14100, Cr :30 ne 100 CrMo :30 ne Pružinová ocel 65 Si :30 ne 13250,14260, CrV :30 ne Nelegovaná ocel C 80 W :30 ne C 125 W :30 ne C 105 W :30 ne Legovaná ocel 105 Cr :30 ne 19422,19452,19721 x 210 Cr ne x 40 Cr Mo V :30 ne x 210 Cr W ne x 165 CrMoV :30 ne 56 NiCrMoV :30 ne 100 CrMo :30 ne x 32 CrMoV :30 ano Rychlořezná ocel S :30 ne S :30 ne S :30 ne S :30 ne Ocel na ventily x 45 CrSi :20 ano x 45 CrNiW :20 ano Žáruvzdorná CrNi :10 ano ocel x 20 CrMoV :10 ano x 5 NiCrTi :10 ano x 10 CrAl :10 ano x 15 CrNiSi 25/ :10 ano x 10 CrSi :10 ano Kyselinovzdorná x 5 CrNi :10 ano ocel x 10 CrNiMoT :10 ano x 10 Cr :10 ano x 5 CrNiMo :10 ano Litá litina GS :50 ne GS :50 ne Litina GG ne GG ne GTW ne GTS ne Slitiny niklu NiMoNic 80A :10 ano NiMoNic PE :10 ano Hastelloy - X :10 ano Hastelloy - F :10 ano Incoloy :10 ano Inconel :10 ano Slitiny hliníku Al :10 ne AlMg :10 ne Bronz - zinek CuSn :50 ne G - CuSn :50 ne Al-bronz CuAl :30 ne CuAl 8 Fe :20 ano Červený bronz G-CuSn 10 Zn :50 ne G-CuSn 5 Zn Pb :50 ne Mosaz CuZn :50 ne CuZn 31 Si :50 ne PEGAS 235x315 A-CNC-F tel.- fax : ,
