1 ASM Workshop 2010 ing. Petr Novák

2 Obsah EoC (Ethernet over Coax) -HPNA -MoCA Systém videovrátných -4-drátový systém -2-drátový systém -6-drátový / CAT5 systém -Porovnání všech systémů videovrátných

3 EoC Ethernet over Coax

4 EoC HPNA Home Phoneline Networking Alliance - nová řada XL-HC224C (12 44Mhz) MoCA Multimedia over Coax Alliance - produkty XL-MB101 ( Mhz)

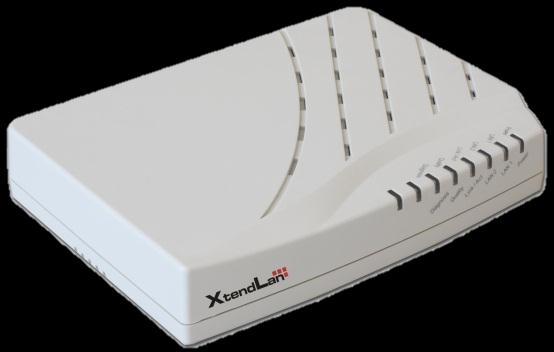

5 EoC - HPNA XL-HCW224C (master) a XL-HC224C (klient) Rychlost až 90Mbit/s v TCP provozu (o 30% rychlejší než předchozí řada) Oproti starší verzi XL-HC128C nabízí především vyšší vysílací výkon 15dBm a lepší citlivost, překoná útlum 65dB (počítá s min. útlumem 6db). Vyšší počet klientů: 61 Řada HC224C není kompatibilní se starší HC128C nebo HB128C. Pásmo 12-44MHz zasahuje do prvního TV kanálu. Obvykle ale není tento kanál obsazen. QoS, řízení rychlosti každého klienta. Bohaté diagnostické funkce

6 EoC - HPNA XL-HCW224C (master) Napájení lokálně přiloženým adaptérem nebo z koaxiálního rozvodu 48-72V AC. V tomto režimu pak poskytuje na výstupu DC OUT napětí 12V/1A pro externí zařízení (např. pro router).

7 Situace se slučovačem EoC - HPNA

8 Situace s multiswitchem EoC - HPNA

9 EoC - MoCA MoCA MoCA je univerzální standard pro komunikaci po koaxiálních rozvodech. Mezi členy MoCA např. patří Alcatel, AT&T, Broadcom, Cisco, Conexant, Motorola, Netgear, Samsung, Texas Instruments Pracuje ve frekvenčním spektru nad DVB-T využívající kmitočty nad 850MHz. Frekvenčním zdvih 50MHz jim dovoluje dosahovat vysokých přenosových rychlostí typicky Mbps. Hlavní výhody MoCA: a) nekoliduje s DOCSIS, HPNA, xdsl, DVB-T technologiemi, tentýž koaxiální rozvod může být vícenásobně využit b) díky velkému frekvenčnímu zdvihu dosahuje velkých přenosových rychlostí c) není rušeno provozem na kmitočtech nízkých pásem

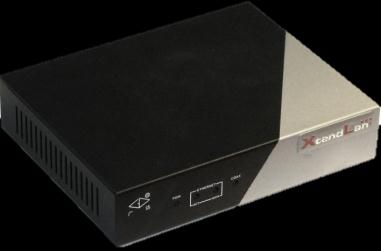

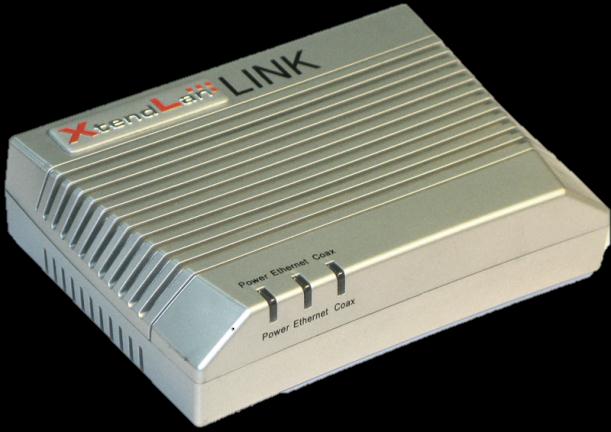

10 EoC - MoCa Produkty MoCa: XL-MB101M (master) a XL-MB101S (klient) XL-MB101M je řídící jednotka pro až 31 jednotek XL-MB101S Koexistuje s TV a kabelovými modemy (HPNA, DOCSIS ) Přenosová rychlost až 100Mbps, 80mbps v TCP/IP provozu. Vzdálenost mezi jednotkami je dána jen útlumem kabelu, typicky jde o vzdálenost 300m (kabel RG-59) nebo více, typicky je to max. 600m (kabel RG-11). Signál lze však zesilovat aktivními prvky.

11 EoC - MoCa Další vlastnosti XL-MB101M Správa přes Telnet, SNMP nebo sériovou konzoli Řízení QoS - řízení provozu pro každého uživatele, nastavení pásma pro upload/download Podpora VLAN, každý Ethernet port klientských zařízení může mít vlastní VLAN ID Přenosové pásmo MHz, nastavitelné na 23 kmitočtů s krokem 25MHz, každý kanál zabírá 50MHz Max. útlum trasy 78dB

12 Systém videovrátných

13 Systém videovrátných K čemu slouží? Videokomunikace s návštěvníkem, možnost otevření dveří, napojení na kamerový systém, otevření dveří pomocí ID čtečky

14 Systém videovrátných Základní dělení dle počtu vodičů nutných pro komunikaci: 2-drátové vhodné pro jedno i více účastnické systémy 4-drátové vhodné pro 1-2 účastnické systémy 6-drátové / CAT5 vhodné pro více účastnické systémy

15 4-drátový systém videovrátných

16 Vlastnosti 4-drátový systém Systém umožňuje na vedení zapojit: 2-4 dveřníky 5 monitorů v budově až 3 samostatné CCTV kamery pro náhled Funkce interkom mezi monitory ovládání domovního zámku monitor je možné rozšířit o jednoduché sluchátko snadné napojení k případnému kamerovému systému

17 Proč vybrat? 4-drátový systém Ideální volba pro jedno až dvou účastnický systém v rodinném domě Široká nabídka monitorů. Od levných jednoduchých sluchátek (bez monitoru) až po monitory s rozšířenými funkcemi Široká nabídka dveřníků, včetně modelů s ID čtečkou pro snadné otevírání zámku

18 Běžné zapojení 4-drátový systém 4

19 4-drátový systém Možnosti zapojení

20 4-drátový systém Rozšiřující modul DPA-MDS - umožnuje připojení až 4 kamer nebo dveřníků

21 4-drátový systém Rozšiřující modul DPA-RLC - umožňuje ovládání světla nebo dalšího zámku (spínače)

22 4-drátový systém Rozšiřující modul DPA-BDU - umožňuje zvýšení dosahu mezi monitorem a dveřníkem nebo připojení vícero monitorů do hvězdy

23 4-drátový systém Maximální vzdálenosti 50m kroucený kabel min. 4x0,2mm 2 (CAT5) nebo 4x0,5mm 2 30m kroucený kabel 4x0,2mm 2 (SYKFY) U nekrouceného kabelu jsou vzdálenosti poloviční. Možné delší vzdálenosti při použití větších průměrů nebo souběžného zapojení koaxiálního kabelu RG-59 Další variantou je použití BDU -> zvýšení dosahu až přes 100metrů.

24 4-drátový systém Ukázky dveřníků a monitorů pro 4-drátový systém Dveřník DPC-441 Barevná CCD kamera Venkovní provedení včetně malé stříšky Přisvětlovací diody Modré LED podsvícení jmenovky Možnost připojení zámku DPC zvonek DPC zvonky

25 4-drátový systém Dveřník DPC-445ID Barevná CCD kamera Venkovní provedení včetně malé stříšky Přisvětlovací diody Modré LED podsvícení jmenovky Možnost připojení zámku Čtečka přístupových karet RFID

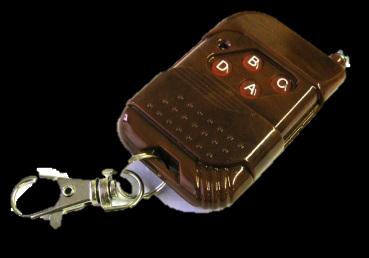

26 4-drátový systém Bytový monitor DPM-471TMR Obrazová paměť posledních 128 návštěvníků Dotyková obrazovka 7" Rádiový dálkový ovladač Funkce foto rámečku fotky na SD kartě Další modely stejné řady: DPM-471T DPM-471TAD DPM-471TM

27 4-drátový systém Bytový monitor DPM-473AD Možnost nahrávání videa zvonících návštěv Displej 7" Funkce foto rámečku fotky na SD kartě

28 2-drátový systém videovrátných

29 Vlastnosti 2-drátový systém Systém umožňuje na vedení zapojit: až 32 bytových monitorů až 4 dveřníky nebo 6 CCTV kamer Funkce až 4 monitory v každém bytě se společným ID ovládání domovního zámku připojení externích zvonků v každém bytě bytový interkom (mezi monitory v jednom bytě) domovní (jmenný) interkom (mezi jednotlivými byty) recepční interkom (volání na recepci / ostrahu)

30 Proč vybrat? 2-drátový systém Instalačně nejjednodušší systém vše spojeno pouze 2 vodiči, včetně napájení, nezáleží na polaritě Jedno o i více účastnický systém Vhodný pro systémy s maximálně 32 účastníky Jednoduchá topologie, každý monitor má své ID nastavené DIP přepínači

31 2-drátový systém Základní schéma jedno účastnického systému Injektor napájení DPA-D2A je nutný u 2-drátového systému

32 2-drátový systém Základní schéma více účastnického systému

33 2-drátový systém Rozbočovače DPA-D2-DBC a DPA-D2-DBC4 - jednoduché připojení 2 / 4 monitorů DPA-D2-DBC DPA-D2-DBC4

34 2-drátový systém Rozšiřující modul DPA-D2-DCU Umožňuje připojení 2 samostatných kamer k D2 sběrnici a ovládání jednoho spotřebiče (např. světlo nebo zámek) Lze kaskádovat až 3 DCU jednotky -> připojení až 6 CCTV kamer

35 2-drátový systém Ukázka zapojení DCU modulu

36 2-drátový systém Maximální vzdálenosti

37 2-drátový systém Ukázky dveřníků a monitorů pro 2-drátový systém Dveřník DPC se dvěma zvonky Barevná CCD kamera Venkovní provedení včetně malé stříšky Přisvětlovací diody Modré LED podsvícení jmenovky Možnost připojení zámku DPC-D zvonek DPC-D zvonky

38 2-drátový systém Dveřník DPC-D211 pro více účastnický systém Hliníková skříň Venkovní provedení (IP45) Čtečka ID Možno rozšířit expanzivním modulem s více zvonky (max 32 zvonků celkem)

39 2-drátový systém Domovní monitor DPM-D271TM Dotykový 7 displej Obrazová paměť Foto rámeček (čtení z SD karty) Možnost změny pozadí i rozložení ikon na ploše Další varianty monitorů stejné řady: DPM-D272 DPM-D272T

40 2-drátový systém Domovní monitor DPM-D235 Ekonomický model monitoru Displej 3,5" Tlačítka pro ovládání zámků a světla

41 6-drátový a CAT5 systém videovrátných

42 6-drátový a CAT5 systém Vlastnosti Rozdíly CAT5 a 6-drátového systému: CAT5 systém -> kabely se připojují přímo do zásuvky RJ-45 6-ti drátový systém -> zapojení 6 vodičů do svorek každý model dveřníku a monitoru pro 6ti drát funguje i na CAT5 vedení Kapacita systému až 512 bytových monitorů v každém vchodě/budově až 7 dveřníků v jednom vchodě až 3 monitory v jednom bytě až 3 externí kamery v jednom vchodě až 120 vchodů/budov v jednom systému s centrálním dohledem

43 6-drátový a CAT5 systém Možnosti systému jmenný domovní/bytový interkom (mezi jednotlivými byty), až 4 simultánní hovory číselné odemykací kódy dveří nebo pomocí ID karty místo monitoru možné zapojit i levnější telefonní aparát jednotka společného vrátného, přesměrování hovorů přes vrátného napojení na PC s prováděním obrazového záznamu návštěv

44 6-drátový a CAT5 systém Základní schéma CAT5 zapojení

45 6-drátový a CAT5 systém Propojovací box pro CAT5 DPA-5C4 - pro připojení 4 monitorů (1x audio) DPA-5C4Q pro připojení 4 monitorů (4x audio) DPA-5C-MDS pro připojení až 4 dveřníků

46 6-drátový a CAT5 systém Základní schéma 6ti drátového zapojení

47 6-drátový a CAT5 systém Propojovací box pro 6ti DPA-F4 - pro připojení 4 monitorů (1x audio) DPA-F4Q pro připojení 4 monitorů (4x audio) DPA-F8 pro připojení až 8 monitorů

48 6-drátový a CAT5 systém Spárování monitorů 1. varianta: nastavení adresy přímo na monitoru 2. varianta: spárování pomocí stisku spec. tlačítka na dveřníku i monitoru

49 6-drátový a CAT5 systém Centrální dohled Funkce recepce a ostrahy Volání na bytové monitory Přijmutí volání z dveřníka a přepojení na bytový monitor Příjem poplachových zpráv z bytových monitorů Záznamy o volání Náhled na libovolnou venkovní CCTV kameru nebo dveřník Možnost napojení systému na PC správa softwarovým klientem DPG-53 DPG-AGENT

50 6-drátový a CAT5 systém Příklad zapojení centrálního dohledu Dohledové centrum může spravovat až 120 vchodů a až 6000 účastníků.

51 6-drátový a CAT5 systém Rozšiřující modul DPA-MRMDS - možnost připojení až 3 CCTV kamer

52 6-drátový a CAT5 systém Maximální vzdálenosti Dosah 150m mezi nejvzdálenějším dveřníkem a rozbočovačem: Pro komunikaci kabel (nebo jen 6 vodičů) CAT5 Pro napájení: 2x 0,75mm 2 (lze sdružit i více vodičů pro dosažení průřezu), (separátně se napájí pouze dveřník + rozbočovač, monitory nikoliv) Dosah 50m mezi monitorem a rozbočovačem Pro komunikaci a napájení kabel (nebo jen vodiče) CAT5 (min. průřez 0,2mm 2 0,3mm 2 )

53 6-drátový a CAT5 systém Ukázky dveřníků a monitorů pro 6-drátový a CAT5 systém Dveřník DPC-536ID Dveřní telefon pro větší budovy LCD menu Číselná klávesnice Čtečka ID karet, CCD 1/3", dešť. kryt Barevná CCD kamera 1,3"

54 6-drátový a CAT5 systém Dveřník DPC-511 Hliníková skříň Venkovní provedení (IP45) Možno rozšířit až 4 expanzivními moduly s více zvonky. Max. 104 zvonků. ID čtečka je dostupná pouze u modelu DPC-536 s číselníkem Různé varianty dveřníků a expanzívních modulů

55 6-drátový a CAT5 systém Široká nabídka monitorů a telefonů DPM-571T DPM-571TM DPM-535 DPP-501

56 Srovnání videovrátných Otázka č.1: Kolik vodičů mám k dispozici? Otázka č.2: Kolik maximálně uživatelů bude mít systém? 1-2 -> 2 nebo 4-drátový systém > 2-drát nebo 6-drát / CAT5 systém > 6-drát / CAT5 systém Otázka č.3: Mám dlouhé vzdálenosti mezi aktivními prvky? do 70m (dveřník-rozbočovač) / 60m (injektor-monitor) -> 2-drát (nebo 4/6/CAT5) do 100m (dveřník-monitor) -> 4-drát do 150m (dveřník-rozbočovač) / 50m (rozbočovač-monitor) -> 6-drát / CAT5 Otázka č.4: Chci systém s co nejjednodušším zapojením? ANO -> 2-drát Otázka č.5: Budu chtít připojit do systému kamery, ovládání dalších relé (světlo apod.)? 3 CCTV kamery -> 4-drát nebo 6-drát / CAT5 6 CCTV kamer + ovládání dalšího relé -> 2-drát Otázka č.6: Potřebuji centrální dohled nebo recepci? ANO -> 6-drát / CAT5 ANO, ale stačí mi jen monitor pro ostrahu -> 2-drát
