Úloha 2 - Lokálně podepřená deska

Rozměr: px
Začít zobrazení ze stránky:

Download "Úloha 2 - Lokálně podepřená deska"

Transkript

1 Úloha 2 - Lokálně podepřená deska Návrh tloušťky stropní desky Stropní desky jsou obousměrně pnuté, bezprůvlakové, ztužené pouze po okraji ztužujícím průvlakem nebo stěnou. Návrh tloušťky stropní desky provedeme obdobně jako v 1. úloze. Návrh tloušťky desky pomocí empirického vztahu: h d 1 l 30 n,max Za l n.max dosadíme největší ze světlých rozpětí desky. Stanovíme tloušťku desky s ohledem na ohybovou štíhlost (viz 1. cvičení, d,tab uvažujeme z tabulky pro lokálně podporované desky). Stupeň vyztužení odhadnout 0,5% Využití výztuže odhadnout 80% => κ c3 = 1,25 Tloušťka se rozumně upraví podle ohybové štíhlosti v závislosti na velikosti rozpětí a zatížení. Není nutno podmínku ohybové štíhlosti dodržet (návrh by většinou byl neekonomický). Hodnotu krytí nepočítejte znovu, převezměte z 1. cvičení. Nenavrhujte desky s tloušťkou menší než 200 mm v takových deskách nelze použít výztuž na protlačení a pokud by vám v dalších částech cvičení vyšlo, že výztuž potřebujete, bylo by potřeba přepočítat celý předchozí výpočet. Návrh rozměrů trámů a stěn, výpočet zatížení, návrh rozměrů sloupu Tloušťku stěny zvolte mm. Rozměry okrajového trámu (je-li v konstrukci) zvolte dle zadání. Zatížení desek spočtěte formou tabulek. Návrh rozměrů sloupu: V předběžném návrhu lze v našem cvičení zanedbat výstřednost zatížení a plochu sloupu stanovit z únosnosti v prostém tlaku. Stanovíme normálové zatížení N Ed v patě nejvíce zatíženého sloupu (průřez sloupu pro tuto chvíli odhadneme, volíme cca 0,3x0,3 m). Nezapomeňte, že máte více podlaží! Rozměr sloupu stanovíme ze vztahu: kde: N Rd A c f cd A s s N 0,8A f A N Rd c cd s s Ed je únosnost sloupu v prostém tlaku, je průřezová plocha sloupu, je návrhová pevnost betonu v tlaku, je průřezová plocha výztuže sloupu, A s = s A c, uvažujeme stupeň vyztužení s = 1,5 3 % (zůstává nám tak rezerva na vliv momentu a štíhlosti), je napětí ve výztuži, uvažujeme 400 MPa (viz NNK)

2 N Ed je normálová síla od zatížení. Úpravou dostaneme: A c NEd 0,8 f cd s s Navrhneme sloup čtvercový nebo obdélníkový. Návrh zaokrouhlíme na 50 mm nahoru (tj. vyjde-li například 420 mm, navrhneme 450 mm). Na závěr sladíme šířky sloupu a trámu. Pokud by např. vyšel sloup šířky 400 mm a trám šířky 350 mm, sjednotíme rozměry na 400 mm. Pokud ale bude rozdíl šířek velký (třeba trám 250 mm, sloup 450 mm), není nutno rozměry sjednocovat. Pokud zvětšujeme šířku trámu, není nutno trám znovu ověřovat. Předběžné ověření protlačení Aby nedošlo k propíchnutí bezprůvlakové desky sloupem, musí být splněna podmínka: v v kde v Ed je účinek návrhového zatížení v kontrolovaném obvodu [MPa], v Rd je únosnost v protlačení [MPa] Ve výpočtu se postupně kontrolují podmínky: v v v Ed Ed Ed Ed v v v Rd Rd,max Rd,c Rd,cs kde v Rd,max je únosnost v protlačení v obvodu u 0 (únosnost tlakové diagonály), ve cvičení u 0 odpovídá obvodu sloupu, v Rd,c je únosnost v protlačení bez výztuže na protlačení v kontrolovaném obvodu u 1, v Rd,cs je únosnost v protlačení s výztuží na protlačení. V předběžném návrhu se budeme zabývat první podmínkou a předběžně i druhou podmínkou (v příštím cvičení bude zpřesněna). Budeme ověřovat, zda je konstrukce vhodně navržena, tj. zda je schopna při dostatečném vyztužení přenést požadovaný účinek zatížení. Budeme kontrolovat obvody u 0 a u 1 : Čtvercový sloup: u 0 1 4a u 4a 2 2d První podmínka je normová, ověřuje únosnost tlačené diagonály:

3 V v v 0,4 f Ed Ed,0 Rd,max cd ud 0 kde je součinitel polohy sloupu, v našem případě (vnitřní sloup, další podmínky viz přednášky) budeme uvažovat = 1,15, V Ed je návrhová hodnota smykové síly (jedná se o sílu hodnota v N, nikoliv v MPa!), spočte se jako celkové návrhové zatížení běžného podlaží vynásobené zatěžovací plochou sloupu (uvažujeme sloup s největší zatěžovací plochou, bereme zatížení pouze z jednoho podlaží pouze tato síla způsobuje propíchnutí dané desky sloupem), d je staticky účinná tloušťka desky, čteme [ný], je součinitel zmenšující pevnost betonu v tlaku, který vyjadřuje vliv fck přídavných namáhání, 0, f ck dosadit v MPa. Upravená druhá podmínka je v současné době doporučená, vychází z výsledků experimentů a ověřuje, zda je v konstrukci možno zajistit požadované kotvení výztuže na protlačení: V v k v k C k 100 l f Ed 3 Ed,1 max Rd,c max Rd,c ck ud 1 kde k max je součinitel maximální únosnosti, jeho hodnota závisí na účinné tloušťce desky d a typu smykové výztuže, určí se následovně: U desek se smykovou výztuží spolehlivě zakotvenou v úrovni horní i dolní výztuže a se svařovanými smykovými mřížkami dostatečně zakotvenými při obou lících deskového prvku se uvažuje: k max = 1,45 při tloušťce desky h = 200 mm, k max = 1,70 při h 700 mm, pro mezilehlé hodnoty h lze hodnotu k max interpolovat. U základů se smykovou výztuží se uvažuje k max = 1,5. Při použití patentovaných výrobků pro smykovou výztuž (zejména smykových trnů) se uvažuje hodnota k max podle příslušného evropského technického osvědčení 1. C Rd,c uvažujeme 0,18/ c = 0,18/1,5 = 0,12, k uvažujeme k ,0, d dosazujeme v mm, d l je stupeň vyztužení průřezu ohybovou výztuží, prozatím odhadneme l = 0,005 f ck dosazujeme v MPa. 1 V současnosti se velmi často používají smykové trny. Ukazuje se však, že při návrhu smykových trnů podle dále uvedeného postupu vychází nadměrné množství trnů. Pro ekonomický návrh smykových trnů je nutno použít speciální výpočetní programy výrobců. Takový postup by však byl pro pochopení principu návrhu neúčelný, a proto ve cvičeních provedeme návrh vyztužení pomocí klasické výztuže. Vzorové příklady výpočtu výztuže na protlačení je možno najít ve skriptu Kohoutková, Procházka, Vašková: Navrhování železobetonových konstrukcí: Příklady a postupy (ČVUT, Praha, 2014).

4 Pokud jsou obě podmínky splněny, je tloušťka desky vyhovující. Pokud některá nevyhoví, znamená to, že desku nelze v souladu s předpisy vyztužit na protlačení a je tedy potřeba návrh korigovat. Existuje několik možností: Zvětšit tloušťku desky (neefektivní zvýší se zatížení) Zvětšit rozměry sloupu (efektivní, ale zmenšuje se podlahová plocha) Zvýšit třídu betonu (může vyjít dost draho, nemusí být dostatečné) Navrhnout desku s plochými průvlaky nebo zesílením v oblasti sloupu Navrhnout konstrukci s viditelnými nebo skrytými hlavicemi Pokud v našem cvičení podmínky nevyhoví, navrhneme manžetovou hlavici (svařenec z ocelových plechů). Tím se zvětší délky kontrolovaných obvodů: u 0 1 obvod hlavice u obvod ve vzdálenosti 2 d od líce hlavice Nevyhovující podmínky posoudíme znovu s novými hodnotami u 0 a u 1 (změní se pouze hodnoty v Ed, hodnoty v Rd se nemění nepočítejte znovu). Pokud by ani poté konstrukce nevyhověla, zvětšíme tloušťku desky. Skica tvaru Do statického výpočtu na samostatný list A4 nakreslete skicu tvaru konstrukce. Skica bude nakreslena od ruky, ovšem v měřítku a s dodržením zásad pro kreslení výkresů tvaru (viz NNK). Skica bude obsahovat půdorys konstrukce a sklopený řez v obou směrech. Budou okótovány základní půdorysné rozměry a navržené rozměry konstrukcí (desky, trámu, sloupu, stěny).

5 Momenty na lokálně podepřené desce Budeme řešit momenty v pásech C a 3 (vyšrafované v zadání), vždy krajní pole a jedno vnitřní pole celkem tedy řešíme 4 pole desky. Postup je ilustrován vzorovým příkladem viz web. Použijeme metodu součtových momentů. Je potřeba mít na paměti, že tuto metodu lze použít pouze pro pravidelné konstrukce, musí být dodržena omezení pro geometrii a zatížení konstrukce. Teorie bude vyložena na přednáškách. Celkový součtový moment Princip metody součtových momentů vychází ze skutečnosti, že vzepětí momentové křivky na libovolném oboustranně podepřeném nosníku je 1/8fl 2 Nejprve stanovíme celkové součtové momenty na jednotlivých polích desky podle vztahu: kde b l n 1 M g q bl 8 2 tot d d n je šířka uvažovaného pruhu, tj. součet polovin rozpětí přilehlých polí, je světlý rozpon vyšetřovaného pole. Celkový záporný a kladný moment V jednotlivých polích rozdělíme celkový součtový moment na celkový kladný a celkový záporný moment pomocí součinitelů viz obrázek a tabulka. Pro krajní pole uvažujeme: V případě vetknutí do stěny součinitele pro vetknutý okraj pole. V případě obvodových trámů součinitele pro okraj se ztužujícím trámem. V případě překonzolování získáme hodnoty součinitele interpolací mezi tabulkou pro okraj bez ztužujícího trámu a tabulkou pro vetknutý okraj. Interpolujeme podle toho, jak velký je konzolový moment v porovnání s momentem, který by teoreticky vznikl ve zcela tuhé podpoře (příklad viz web).

6 Momenty ve sloupovém a středním pruhu Řešené pásy rozdělíme na sloupový a střední pruh. Šířka sloupového pruhu je ¼ kratšího rozponu příslušného pole na každou stranu od osy. Pozor: Sloupový pruh nemusí mít po celé délce pruhu stejnou šířku. Pruhy mohou být na každou stranu od osy jinak široké. U vašich zadání ale nic z toho nenastane, neboť všechna pole mají stejně rozměry. Celkové kladné a záporné momenty rozdělíme na momenty v pruzích pomocí součinitelů (viz tabulka). Vždy přidělíme sloupovému pruhu -násobek příslušného celkového kladného/záporného momentu, středovému pruhu pak (-násobek.

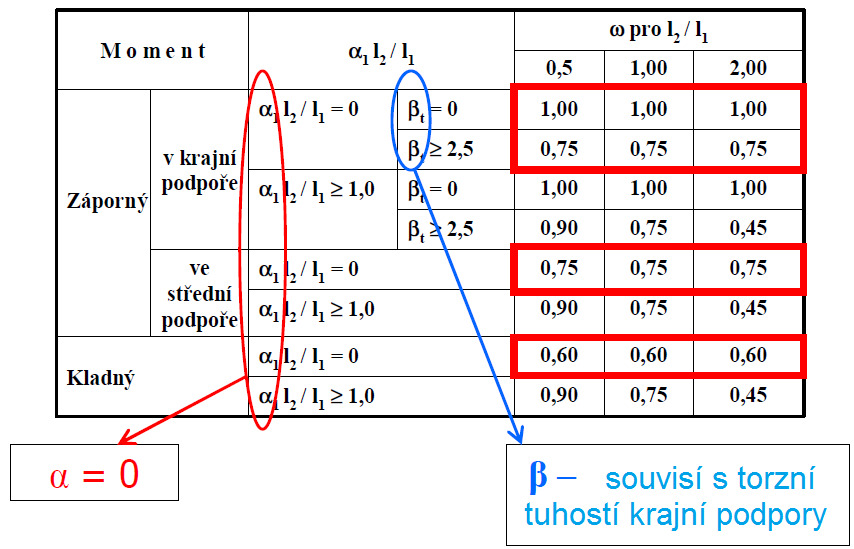

7 Stanovení : Žádný pás není ztužen ve směru vyšetřovaných momentů, zajímají nás proto řádky pro 1 = 0 ( 1 vyjadřuje vliv podélného ztužení). Pro všechny kladné momenty je = 0,6. Pro všechny záporné momenty ve střední podpoře je = 0,75. Na kraji vetknutém do stěny se celkový záporný moment rozdělí rovnoměrně po celé šířce stěny (nedělíme na sloupový a střední pruh). Na konzole Ve sloupovém pruhu uvažujeme celkový záporný moment (= 1,0). Navíc ve středním pruhu uvažujeme 0,65násobek konzolového momentu rovnoměrně rozprostřeného po celé šířce pásu v případě, kdy mezi krajními sloupy není ztužující trám (to je případ našeho cvičení) a 1,0násobek v případě, kdy mezi krajními sloupy je ztužující trám. Pro záporný moment na kraji pole přiléhajícího ke konzole je nutno součinitel stanovit interpolací podle hodnoty součinitele mezi hodnotou pro (odpovídá hodnotě zcela netuhý okraj) a (odpovídá hodnotě zcela tuhý okraj). Pro záporný moment na kraji ztuženém žebrem je nutno stanovit interpolací podle t mezi řádkem pro t = 0 (zcela netuhý okraj) a t = 2,5 (velmi tuhý okrajový trám) viz dále. Stanovení tuhostního součinitele t pro krajní trám: kde I s I t It t 2I s je moment setrvačnosti desky ve vyšetřovaném pruhu, je moment setrvačnosti v kroucení (torzní moment) trámu s částí desky (viz obrázek). Trám rozdělíme oběma možnými způsoby na dva obdélníky, spočteme torzní momenty pro jednotlivé varianty a uvažujeme větší hodnotu.

8 Torzní moment trámu se počítá jako součet torzních momentů jednotlivých obdélníků ze vztahu: I t n t t a 1 0,63 i1 ai 3 3 i i i Kde t i je délka kratší strany obdélníka, a i délka větší strany obdélníka. Na závěr spočtené hodnoty momentů vydělíme šířkou sloupového, resp. středního pruhu, abychom dostali hodnoty na 1 m šířky desky, a vykreslíme průběh momentů ve sloupovém a středovém pruhu pro pásy C a 3 (celkem 4 obrázky jako ve vzorovém příkladu, není nutno kreslit celé pruhy).

9 Ohybová výztuž Postup návrhu a posouzení viz NNK, viz 1. úloha. Při návrhu plochy výztuže v desce s velkým rozpětím je nutno si navíc uvědomit, že rozhoduje spíše kritérium použitelnosti (průhyb) než kritérium únosnosti konstrukce. V našem případě se s touto skutečností zjednodušeně vypořádáme tak, že navrhneme skutečnou plochu výztuže a s,prov cca o % větší než požadovanou plochu a s,req. To ostatně odpovídá hodnotě c3 = 1,2 až 1,3, kterou jsme zvolili při posuzování podmínky ohybové štíhlosti pokud jsme v předběžném návrhu předpokládali, že výztuže bude 1,2x až 1,3x více než je minimální nutná plocha, měli bychom tento předpoklad respektovat i při podrobném návrhu výztuže. Navíc ověříme požadovanou minimální plochu výztuže pro omezení šířky trhlin: a s,prov k kf a as,min,3 c ct,eff ct kde k c je součintel, kterým se zohledňuje rozdělení napětí v průřezu těsně před vznikem trhlin, ve cvičení zjednodušeně a bezpečně uvažujeme k c = 0,4, k je součinitel vyjadřující nerovnoměrnost rozdělení napětí, ve cvičeních uvažujeme k = 1,0, f ct,eff je průměrná hodnota pevnosti betonu v tahu v okamžiku vzniku trhlin, uvažujeme f ct,eff = f ctm, a ct je plocha tažené části betonu těsně před vznikem trhlin, uvažujeme a ct = b*h d /2, šířku průřezu b berte 1 m, s je největší přípustná hodnota napětí ve výztuži těsně po vzniku trhlin, ve cvičení uvažujeme s = f yk, ale obecně může být nutná menší hodnota (blíže viz pokročilejší kurzy betonových konstrukcí). Návrh bude ve tvaru Ø X à Y mm (např. Ø 10 à 150 mm). Vhodné je používat větší počet menších profilů (lepší z hlediska mezních stavů použitelnosti), rozteče by ale zároveň neměly být příliš malé kvůli pracnosti (v našem případě bychom neměli jít pod 100 mm). Návrh bude proveden pro všechny spočtené momenty. Je vhodné provést určité sjednocení výztuže, např. používat jednu velikost profilů pro sloupové a jinou pro středové pruhy a rozlišovat pouze rozteče. Je vhodné navrhovat velikost profilů ob profil, tj. navrhovat např. profily 8 a 12, nikoliv 10 a 12 (snadná záměna na stavbě). U hodnoty d je nutno si uvědomit, že je různá pro směry C a 3. Ve více namáhaném směru budeme uvažovat vyšší hodnotu, v méně namáhaném směru nižší hodnotu. Pro jeden průřez proveďte výpočet ručně s rozepsáním všech vztahů. Dále můžete použít excelovou tabulku podle vzoru na webu. Vaše tabulka bude obsahovat stejnou hlavičku a všechny uvedené sloupce (můžete si libovolně nějaké sloupce přidat, NE ubrat). s

10 Výztuž na protlačení Hrozí-li protlačení (obrázek vlevo), je nutno navrhnout výztuž na protlačení. Na obrázku uprostřed je zobrazeno řešení s využitím smykových trnů. Návrh trnů podle dále uvedeného postupu však není v normě ČSN EN definován, bylo by nutno využít software výrobce, což je pro účely výuky nevhodné. Pro pochopení principu návrhu (který je v softwarech de facto stejný, liší se pouze hodnoty součinitelů, které jsou získány ze zkoušek) navrhneme ve cvičení obdobný způsob vyztužení s využitím klasické betonářské výztuže (obrázek vpravo). Budeme počítat výztuž na protlačení sloupu C3. Již dříve jsme v předběžném návrhu ověřili maximální únosnost v protlačení v líci sloupu nemusíme znovu počítat. Pro další výpočty stanovíme průměrnou hodnotu staticky účinné výšky stropní desky: d d d C 3 2 Únosnost bez výztuže na protlačení v kontrolovaném obvodu u 1 Posoudíme podle podmínky: V v v max C k 100 f ; 0, 035 k f 3 Ed 3 Ed,1 Rd,c Rd,c l ck ck ud 1 kde l je stupeň vyztužení průřezu ohybovou výztuží, 3 0,02 l lc l lc, l3 jsou stupně vyztužení ohybovou výztuží v průřezu vzdáleném 3d (tj. obvod u 1 rozšířený o d) ve směru pásu C, resp. pásu 3, stanoví se jako asc as3 lc, resp. l3, 1000d 1000d C 3 a sc,a s3 jsou průřezové plochy horní ohybové výztuže na 1 m šířky desky v pásu C, resp. v pásu 3, ostatní viz minulé cvičení. Máte-li v konstrukci hlavici, uvažujte u 1 s hlavicí!!! Pokud podmínka vyhoví, teoreticky není nutno navrhovat výztuž na protlačení deska by měla přenést požadované síly i bez speciálního vyztužení. Jde však o nejcitlivější místo tohoto typu konstrukce, a proto i v případě, že není podle výpočtu nutná výztuž na protlačení, se doporučuje navrhnout alespoň výztuž konstrukční 2x2 ohyby nad sloupem pro oba směry. Pokud podmínka nevyhoví, navrhneme výztuž na protlačení dále uvedeným postupem.

11 Uspořádání výztuže na protlačení Nejprve stanovíme délku kontrolovaného obvodu u out, ve kterém již není potřeba smyková výztuž (jedná se o obvod, ve kterém by platilo v Ed,out = v Rd,c ): u out VEd v d Tvar tohoto obvodu závisí na způsobu vyztužení. Následující obrázky ukazují tvar postupně pro vyztužení radiální výztuží na protlačení, ortogonální svislou výztuží v celé oblasti a ortogonální svislou výztuží pouze v části oblasti. Rd,c Zdroj: Šmejkal, Procházka, Hanzalová: Navrhování na mezní stav porušení protlačením část I. BETON TKS 5/2011, str

12 Pro naši výztuž na protlačení je tedy obvod u out kruhový. Jeho poloměr je: r out uout 2 Nyní můžeme navrhnout uspořádání výztuže na protlačení: První výztužný profil smí být umístěn 0,3d až 0,5d od líce sloupu (pokud by byl blíže než 0,3d, nebylo by možné zajistit dostatečné zakotvení výztuže pod trhlinou), poslední výztužný profil nesmí být dále než 1,5d od obvodu u out, rozteče výztužných profilů s r jsou max. 0,75d, vzdálenost lišt v tangenciálním směru s t je max. 2d, vzdálenost lišt v tangenciálním směru na úrovni obvodu u 1 je max. 1,5d. Zvolíme profil trnů Ø sw (primárně volíme cca mm, více jen pokud nevyhoví). Spočteme potřebný počet lišt na vyztužení jednoho sloupu. Vycházíme z podmínek pro maximální vzdálenosti v tangenciálním směru: n 2 ( r 1,5 d) u 2d 1,5d out 1 max ; Průřezová plocha výztužných profilů v jednom obvodu je A sw = n.a sw,1, kde A sw,1 je průřezová plocha 1 výztužného profilu. Únosnost s výztuží na protlačení v kontrolovaném obvodu u 1 Posoudíme podle podmínky: V d 1 v v 0, 75v 1,5 A f sin u d s u d Ed Ed,1 Rd,cs Rd,c sw ywd,ef 1 r 1 kde f ywd,ef je efektivní návrhová mez kluzu výztuže na protlačení, f ywd,ef = ,25d f ywd, f ywd je skutečná návrhová hodnota meze kluzu výztuže na protlačení, uvažujte 435 MPa, je úhel mezi smykovou výztuží a rovinou desky, v našem případě 90, ostatní hodnoty viz předchozí výpočty.

13 Pokud nevyhoví, zvýšíme profil výztuže na protlačení nebo zmenšíme hodnotu s r a posoudíme znovu. Doporučení: nenavrhovat s r méně než 100 mm. Nakonec musíme zkontrolovat konstrukční zásadu pro minimální stupeň vyztužení: A sw sw,1 ck 1,5 sw,min 0, 08 srst fyk f Pokud nevyhoví, opět zvýšíme profil výztuže na protlačení nebo zmenšíme hodnotu s r a posoudíme znovu. Je-li vzdálenost mezi u 1 a u out větší než 2d, měli bychom definovat ještě mezilehlý kontrolovaný obvod u 2 (teoreticky i u 3 při vzdálenosti nad 4d atd.) a v něm znovu provést návrh a posouzení výztuže. Výztuž na protlačení (je-li navržena) bude pro sloup C3 rozkreslena na samostatném výkrese formátu A4 v měřítku 1:20 nebo 1:10 v půdoryse i v řezu. Je-li navržena hlavice, bude zde rovněž zakreslena. Možno v CADu nebo i ručně do staťáku, ale podle pravítka!!! (viz vzor na webu).

14 Skica ohybové výztuže desky Jeden výkres pro dolní povrch, jeden výkres pro horní povrch. Výztuž na protlačení bude rozkreslena samostatně (viz předchozí text), což se na výkrese ohybové výztuže uvede do poznámky. Jedná se pouze o skicu navržené staticky nutné výztuže. Výkres nebude obsahovat lemovací a konstrukční výztuž. V reálném výkrese by se jinak kótovaly polohy prutů dělníky na stavbě nezajímá dělení na sloupový a středový pruh. Měřítko zvolte tak, aby se výkres vešel na formát A3 (lze slepit ze dvou listů A4). Kóty a popisky musí být čitelné. Na výkresu budou rozkresleny tvary výztužných profilů, bude uveden zjednodušený výkaz výztuže (nemusí být uvedeny kilogramy oceli), přehled materiálů, kotevní délky, krytí a rozpiska (viz vzor na webu). Přesahy výztuže zjednodušeně a bezpečně podle následujících instrukcí, podrobněji viz tabulka na webu. Přesah horní výztuže za líc podpory ve sloupovém pruhu uvažujte 1/3 světlého rozponu pole. Přesah horní výztuže za líc podpory ve středním pruhu uvažujte 1/4 světlého rozponu pole. Přesah dolní výztuže nad podporu uvažujte 10Ø (minimálně ale 80 mm). V případě, že při porušení podpůrné svislé nosné konstrukce hrozí progresivní kolaps části konstrukce, je nutno vložit nad podporu k dolnímu povrchu ještě příložky zabraňující progresivnímu kolapsu.
