REKONSTRUKCE A MODERNIZACE DOMŮ PŘÍKLADY Z PRAXE. Ing. Jiří Veselý energetický poradce Energy Centre České Budějovice projektant

Transkript

1 Ing. Jiří Veselý energetický poradce Energy Centre České Budějovice projektant

2 OBSAH PŘEDNÁŠKY: PŘÍKLAD 1. REKONSTRUKCE BÝVALÉ ZEMĚDĚLSKÉ USEDLOSTI PŘÍKLAD 2. REKONSTRUKCE A ODVLHČENÍ STARŠÍHO ŘADOVÉHO RD PŘÍKLAD 3. OPRAVA, MODERNIZACE A ZATEPLENÍ RD Z 80.let 20.století

3 PŘÍKLAD 1. REKONSTRUKCE BÝVALÉ ZEMĚDĚLSKÉ USEDLOSTI Zastavěná plocha: Užitná plocha přízemí: Užitná plocha podkroví: Užitná plocha celkem: Obestavěný prostor: 260,0 m2 187,7 m2 130,4 m2 318,1 m2 1518,0 m3 Obytný dům má půdorys ve tvaru L s orientací podélné osy hlavního hřebene sever jih.

4 PŘÍKLAD 1. REKONSTRUKCE BÝVALÉ ZEMĚDĚLSKÉ USEDLOSTI Stávající dispozice a stav: Jedná se o původní chalupu s hospodářstvím a tomu odpovídá i původní dispozice obytná část se světnicí, zádveřím a černou kuchyní a na ni navazující chlévy s vlastním vstupem. Objekt je přízemní, nepodsklepený, s nevyužívaným podkrovím. Přesah střechy na západní straně vytváří kryté zápraží. Budova je zděná z kamene. Stropy v obytné části jsou ploché, povalové a omítané (původně patrně trámové). Bývalá stáj je zaklenutá klenbami do traverz. Původní podlahy jsou nyní již vykopané. Střecha chalupy je sedlová ukončená štíty a krytá skládanou krytinou. Krov je vaznicový. Velká část fasád je zbavena omítek.

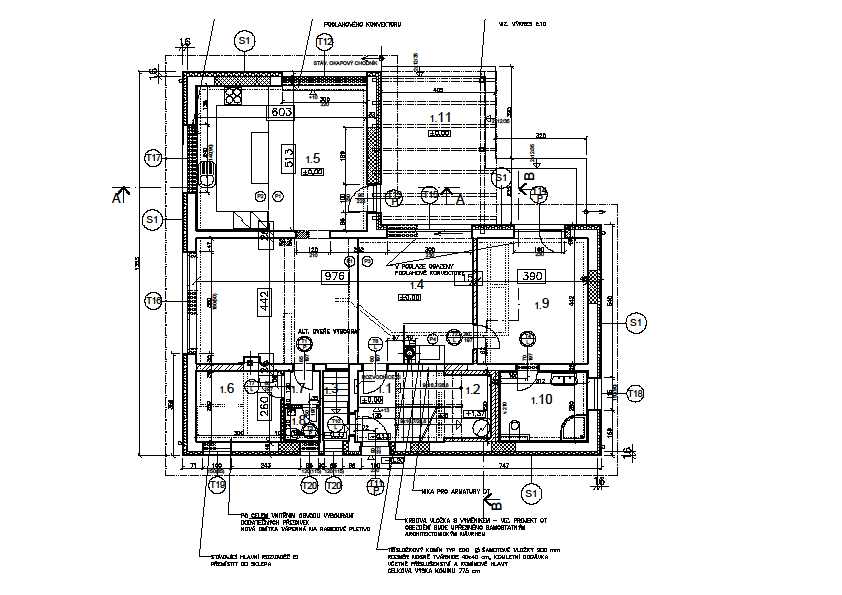

5 PŘÍKLAD 1. REKONSTRUKCE BÝVALÉ ZEMĚDĚLSKÉ USEDLOSTI Dispoziční a architektonické řešení: Objekt bude využíván k trvalému bydlení, využito bude i podkroví. Návrh nové dispozice je patrný z půdorysů. Řešení fasád respektuje původní ráz. Navržena je přístavba kotelny s komínem. Ve střešní ploše je pro prosvětlení podkroví navrženo pouze minimální množství střešní oken, preferovány jsou malé pultové vikýře. Tepelné izolace Z důvodu obnovení původního vzhledu chalupy je upuštěno od dodatečného zateplení fasád. Zateplovat se bude střešní plášť - systém polyuretanových desek Bachl, v tl. izolace z PU pěny 16 cm U = 0,16 (W/m2.K) Podlahy izolovány deskami z extrudovaného polystyrénu XPS Styrodur 12 cm U = 0,25 (W/m2.K)

6 PŘÍKLAD 1. REKONSTRUKCE BÝVALÉ ZEMĚDĚLSKÉ USEDLOSTI Sanační opatření Navrhovaná sanační opatření zahrnují následující kroky: - provedení odvětrávaných štěrkových podsypů podlah prostřednictvím flexibilních trub, uložených ve štěrkovém násypu podlah. Nasávání vzduchu bude otvory v soklové části obvodové zdi a odtahy zavedeny do komínů - provedení vzduchoizolačního systému z desek IPT v části stávajícího zdiva zapuštěného pod terén - odvedení vlhkosti z okolí objektu položením drenáže podél objektu na návodní straně - provedení okapového chodníčku - sanační omítky na stěnách narušených vlhkostí výška bude určena po změření vlhkosti a salinity zdiva firmou dodávající sanační materiály Odvedení dešťové a povrchové vody Povrchová voda ze strany objektu orientované proti svahu bude zachycována povrchovým rigolem vyvedeným mimo objekt. Oddrenážování průsakové vody pod rigolem je navrženo drenáží z flexibilních trub PVC profil 125 mm. Drenáž bude obsypána štěrkem chráněným geotextilií a zaústěna do dešťové kanalizace od střešních svodů, která pokračuje do vsakovacího objektu.

7 PŘÍKLAD 1. REKONSTRUKCE BÝVALÉ ZEMĚDĚLSKÉ USEDLOSTI Vytápění: Objekt byl vytápěn lokálně kachlová kamna v kuchyni budou obnovena. Nově je navrženo ústřední vytápění ekologickým kotlem na dřevo. Nové vytápění obytných místností bude dle požadavku investora kombinované radiátory a podlahový systém. Kotel bude využit i pro ohřev TUV. Bilance energetické potřeby a podrobnosti návrhu viz. projekt ústředního vytápění realizační dokumentace. S osazením krbokamen je dále uvažováno v ložnici a v pokoji v podkroví, kde budou do komínů již osazeny komínové vložky. Solární systém: Kolektory pro ohřev TUV v trivalentním solárním boileru 300 l budou osazeny na jižní straně střechy stodoly - předpoklad 3 ks solárních panelů typu Heliostar o ploše 6 m2. Dokumentace pro provedení a podklady pro žádost o dotaci SFŽP jsou předmětem dodávky solárního zařízení.

8 PŘÍKLAD 1. REKONSTRUKCE BÝVALÉ ZEMĚDĚLSKÉ USEDLOSTI Orientační potřeba tepla na vytápění objektu : PŘÍZEMÍ PODKROVÍ CELKEM měrná potřeba tepla (kwh/m².a) průměr 60 tepelná ztráta (kw) roční potřeba tepla (kwh) Orientační tepelná ztráta a potřeby tepla jsou stanoveny pro plné vytápění na počet dnů topné sezóny 244, 16 hodin vytápění denně, součinitel vlivu regulace 1, venkovní výpočtová teplota te 15 C, vnitřní tis 19 C a průměrná teplota v topném období tes 3,8 C. Tepelná potřeba objektu však bude také příznivě ovlivněna rozsahem zateplení. Vzhledem k tomu, že nepředpokládáme možnost zateplení stěn, ale podlah a podkroví ano (včetně osazení nových oken), nelze očekávat standard NED. Pro vytápění objektu je nutno uvažovat zdroj o výkonu cca 28 kw. V případě požadavku i ohřevu TUV mírně navýšit.

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43 PŘÍKLAD 2. REKONSTRUKCE A MODERNIZACE DOMŮ REKONSTRUKCE A ODVLHČENÍ STARŠÍHO ŘADOVÉHO RD Stavba se nachází v Hluboké nad Vltavou. Pozemek je zastavěn rodinným dvojdomem, předmětem projektu je jižní polovina. Vstup na pozemek je z ulice.za domem je zahrada. Plocha pozemku je svažitá. Architektonické řešení, popis navrhované dispozice a fasád: Stávající objekt má čtvercový půdorys a 2 podlaží. Spodní podlaží (1.NP) je v úrovni zahrady a oproti ulici je zapuštěné (uliční trakt pod úrovní terénu). 2.NP je přístupné z ulice, s podlahou mírně zvýšenou nad terén. Střecha je sedlová, ukončená štítem, na severní straně navazuje na sousední část dvojdomu. Navrhovaná stavební úprava zahrnuje úpravy dispozice v obou podlažích. Stavebně technické řešení: Dům je patrně z 19. století, konstrukce jsou kamenné a zděné z cihel. Stropy jsou převážně dřevěné povalové, v 1.NP jsou z části klenby. Některé stropy jsou již nově provedeny z keramických trámečků a vložek a desek hurdis (nahradily původní klenby). Do nosného zdiva nebude zasahováno s výjimkou zřízení nových dveří a korekce otvorů v souvislosti z úpravou dispozice. Stávající dřevěné stropy je předpokládáno ponechat. Nově budou provedeny veškeré výplně a budou opraveny fasády (zateplení). Vzhledem k vysoké vlhkosti v přízemí bude proveden systém větraných dutin.

44 PŘÍKLAD 2. REKONSTRUKCE A ODVLHČENÍ STARŠÍHO ŘADOVÉHO RD Základy a odvětrání spodní stavby Odvětrání spodní stavby je navrženo z plastových tvarovek IGLU. Tento systém bude proveden v celé ploše přízemí. Počet přívodních a odtahových otvorů nutno dodržet, stejně jako vzájemné propojení dutin. V obytných místnostech 1.NP jsou dále provedeny odvětrávané vzduchové mezery podél stěn. Vymezení této vzduchoizolační dutiny bude provedeno z desek IPT na svislo. Desky budou spojovány sponkami a stabilizovány ve svislé poloze. Vodorovná a svislá dutina musí být propojeny v celé délce návaznosti.

45 PŘÍKLAD 2. REKONSTRUKCE A ODVLHČENÍ STARŠÍHO ŘADOVÉHO RD Tepelné izolace Stávající obvodové zdivo přízemí ani patra nesplňuje současné požadavky na hodnotu součinitele prostupu tepla. Bude provedeno zateplení kontaktním zateplovacím systémem. Toto řešení s rezervou splňuje doporučení ČSN na součinitel prostupu tepla U 0,25 W/m2K. Zateplení stropu nad 2.NP bude rohožemi z kamenné vlny o tloušťce izolantu celkem 28 cm opět bezpečně vyhoví doporučením ČSN na součinitel prostupu tepla U 0,16 W/m2K. Do podlah přízemí na terénu je navrženo 14 cm tepelné izolace z polystyrénových desek, podlahy s podlahovým vytápěním budou mít izolaci z desek XPS se součinitelem tepelné vodivosti do 0,030 W/m.K - vyhoví doporučením ČSN na součinitel prostupu tepla U 0,30 W/m2K. Výplně otvorů Stávající okna a dveře budou vybourána. Nová okna a dveře budou plastová s izolačními skly o vyšších parametrech tepelné izolace. Pro výplně jako celek vyžadováno U 1,2 W/m2K (dotace). Typ oken bude upřesněn. Venkovní dveře vstupní budou zateplené, parametr U 1,2 W/m2K.

46 PŘÍKLAD 2. REKONSTRUKCE A ODVLHČENÍ STARŠÍHO ŘADOVÉHO RD P1 (1.NP) tl. celkem 40 cm - plastová lamela, podložka 1 cm - betonová mazanina s ocelovou sítí Kari drát Ø 5 mm, oka 15/15 cm - 6 cm - tepelná izolace z desek EPS 14 cm U = 0,30 (W/m2.K) - betonová hrubá podlaha s ocelovou sítí Kari drát Ø 6 mm, oka 10/10 cm - 4 cm - vzduchová dutina z tvarovek IGLU 12 cm - štěrkový podsyp hutněný frakce 4-8 mm 3 cm (vyrovnání podkladu) - rostlý terén P2 (1.NP) tl. celkem 41 cm - keramická dlažba do lepidla 1 cm - betonová mazanina s rozvody podlahového ÚT Kari drát Ø 5 mm, oka 15/15 cm - 6 cm - systémová deska z XPS pro hadice ÚT 3 cm - tepelná izolace z desek XPS 12 cm U = 0,20 (W/m2.K) - betonová hrubá podlaha s ocelovou sítí Kari drát Ø 6 mm, oka 10/10 cm - 4 cm - vzduchová dutina z tvarovek IGLU 12 cm - štěrkový podsyp hutněný frakce 4-8 mm 3 cm (vyrovnání podkladu) - rostlý terén

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79 PŘÍKLAD 3. OPRAVA, MODERNIZACE A ZATEPLENÍ RD Z 80.let 20.století PRIORITY STAVEBNÍCH ÚPRAV: - odstranění stavebních poruch (plísně na zdech a oknech) - vysoká spotřeba elektrické energie při vytápění elektrokotlem - revitalizace dispozic, zvětšení obytné plochy Dům vznikl jako novostavba kolem roku Dům je z poloviny podsklepený (jižní křídlo), má jedno nadzemní podlaží a nevyužívanou půdu. Střecha je sedlová, ukončená valbami. Podlaha přízemí je mírně zvýšena nad úroveň okolního terénu. Stávající objekt byl vystavěn z křemelinových tvárnic Calofrig 30 cm a to jak obvodové (vnitřní přizdívky) tak vnitřní nosné zdivo. Stropy jsou keramické (trámečky a vložky Miako), dřevěný krov, bez tepelné izolace. Podlahy betonové, bez tepelné izolace. Okna atypická, dub, dvojsklo horší kvality.

80 PŘÍKLAD 3. OPRAVA, MODERNIZACE A ZATEPLENÍ RD Z 80.let 20.století Vytápění a TUV: kotel na tuhá paliva (uhlí, dřevo) elektrický přímotopný kotel boilery 160 a 80 l Zastavěná plocha stavbou RD: Užitná plocha sklep (1.PP): Užitná plocha přízemí (1.NP): Stávající užitná plocha celkem: Navrhovaná užitná plocha podkroví (2.NP): Obytná plocha celkem: Obestavěný prostor (nemění se): 150,0 m2 65,5 m2 121,0 m2 186,5 m2 112,7 m2 233,7 m2 925,0 m3

81 PŘÍKLAD 3. OPRAVA, MODERNIZACE A ZATEPLENÍ RD Z 80.let 20.století NÁVRH ŘEŠENÍ Rozšíření obytné plochy bytu je navrhováno využitím podkroví. Využit bude stávající krov, který bude konstrukčně zesílen. Navrhovaná stavební úprava zahrnuje změnu dispozice příček v přízemí a vložení nového schodiště na půdu. Ve sklepě nebudou prováděny žádné dispoziční změny, přístup do 1.PP zůstane po stávajícím schodišti, které vede ze zádveří.

82 PŘÍKLAD 3. OPRAVA, MODERNIZACE A ZATEPLENÍ RD Z 80.let 20.století TECHNICKÉ ŘEŠENÍ Obvodové zdi byly odbourány stávající vnitřní přizdívky zdiva (v minulosti byly provedeny jako dodatečné zateplení) + vnější kontaktní zateplovací systém na bázi kamenné vlny (16 cm). Konstrukce krovu zesílena vaznicemi, které jsou vyneseny buď dřevěnými sloupky a na konci krovu pod valbami ocelovým svařovaným rámem. Nové dřevěné sloupky jsou umístěny na stávající nosné zdi, nebo jsou vyneseny dodatečně vloženými průvlaky z ocelových traverz ve stropu nad 1.NP. Důsledné zateplení podkroví (28 cm MV). Zateplení podlah na terénu (6 cm PU) a stropu sklepa (5 cm EPS) Zateplení soklové části a základu 60 cm pod terén (XPS 12 cm) Vytápění a TUV: krbová vložka (s teplovodním výměníkem + solární systém na přitápění) ekologický kotel na biomasu (pelety) solární ohřev TUV 2 plošné kolektory l akumulační nádrž

83 PŘÍKLAD 3. OPRAVA, MODERNIZACE A ZATEPLENÍ RD Z 80.let 20.století PARAMETR PŮVODNÍ STAV NOVÝ STAV Měrná potřeba tepla na vytápění budovy (kwh/m 2.rok) Vytápěná podlahová plocha (m 2 ) Potřeba tepla na vytápění (kwh - GJ) Celkové emise CO2 / rok (t kg/m 2 ) , ,7 45 SOUČINITELE PROSTUPU TEPLA (W/m 2.K) Obvodová stěna 0,58 0,2 Strop pod půdou střecha nad podkrovím 0,94 0,17 Podlaha na terénu 1,0 0,27 Okna (střešní) 2,1 0,7 (1,0) Vstupní dveře 4,1 1,2
