1 ENERGETICKÉ VYHODNOCENÍ OBJEKTU NERD 1 V PRAZE-VÝCHOD

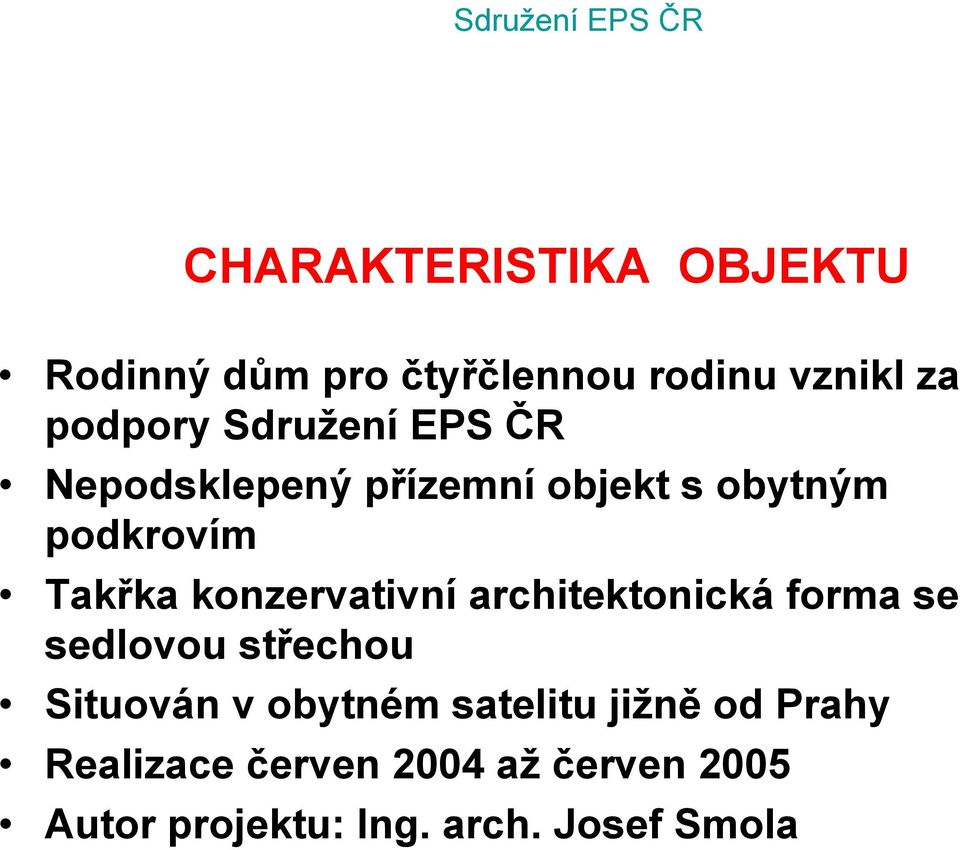

2 CHARAKTERISTIKA OBJEKTU Rodinný dům pro čtyřčlennou rodinu vznikl za podpory Sdružení EPS ČR Nepodsklepený přízemní objekt s obytným podkrovím Takřka konzervativní architektonická forma se sedlovou střechou Situován v obytném satelitu jižně od Prahy Realizace červen 2004 až červen 2005 Autor projektu: Ing. arch. Josef Smola

konzervativní architektonická forma se sedlovou střechou Situován v obytném

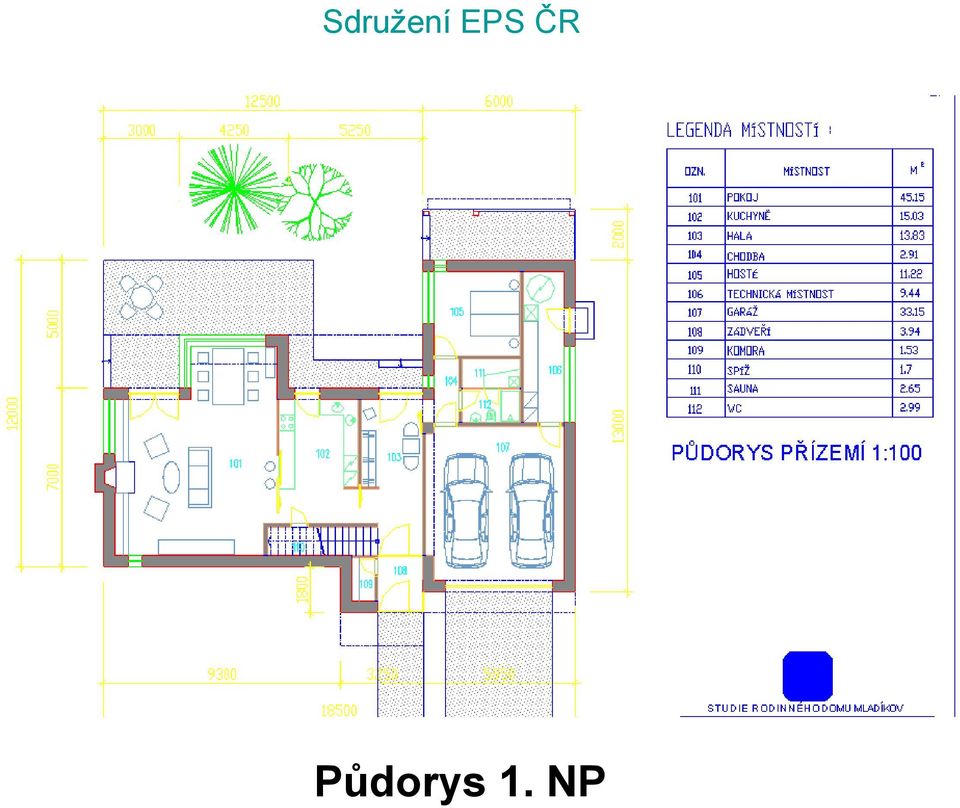

3 Půdorys 1. NP

4 Půdorys podkroví

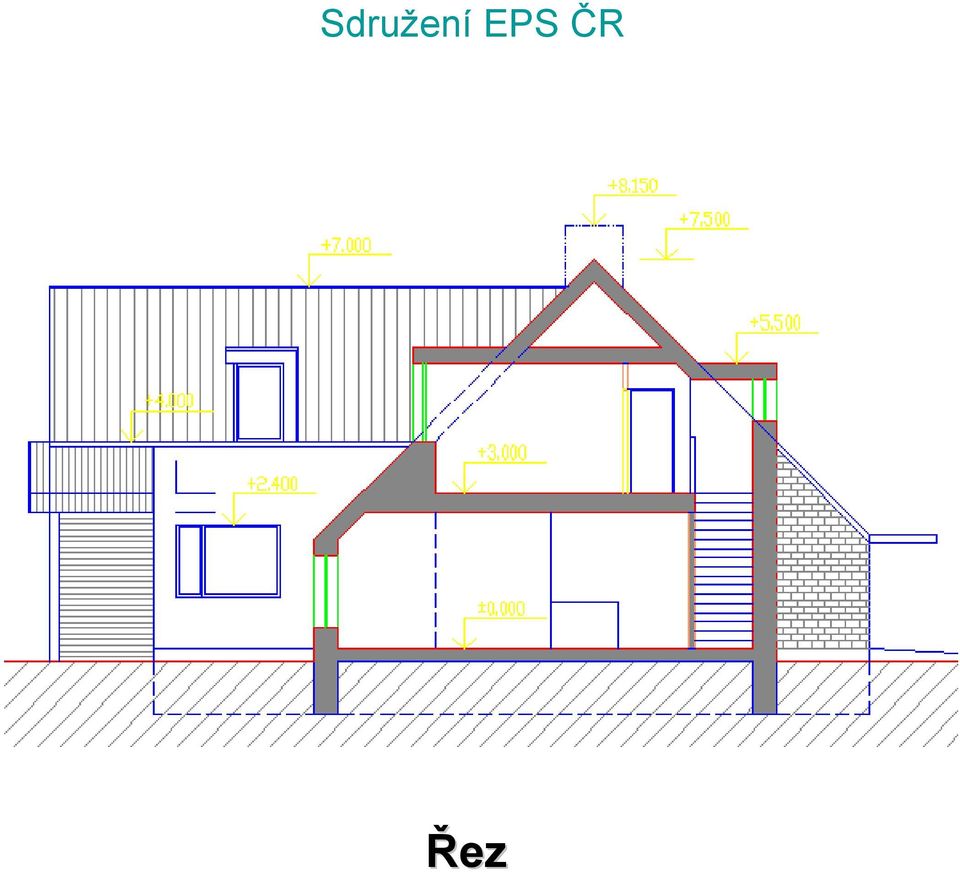

5 Řez

6 Vizualizace

7 Foto č. 1

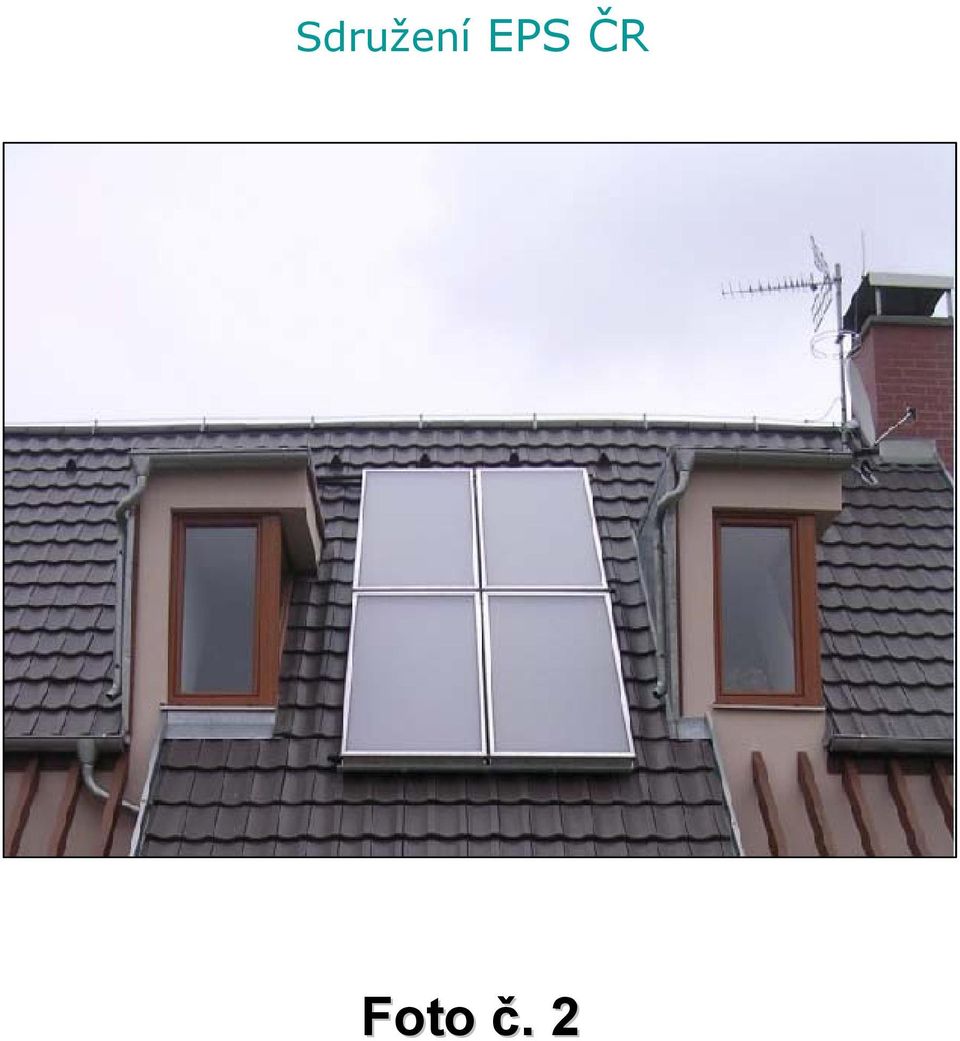

8 Foto č.. 2

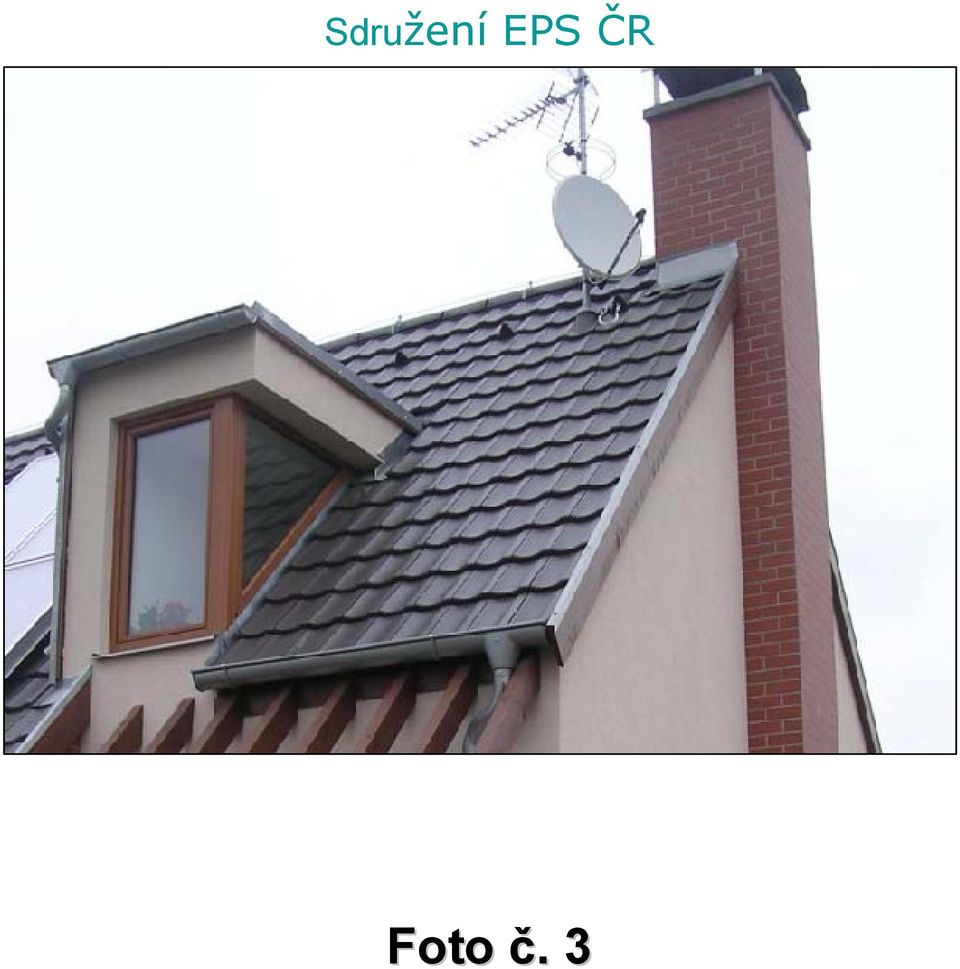

9 Foto č.. 3

10 Součinitel prostupu tepla U= 0,203 W/m2K Sdružení EPS ČR SKLADBA OBALOVÝCH KONSTRUKCÍ BUDOVY Obvodový pláš ášť - vnitřní omítka 10 mm - zdivo z vápenopv penopískových cihel 250 mm - lepicí stěrka 3 mm - vnější kontaktní zateplovací systém m EPS 200 mm - výztužná vrstva 2,5 mm - vnější omítka 2,5 mm

vápenopv penopískových cihel 250 mm - lepicí stěrka 3 mm - vnější

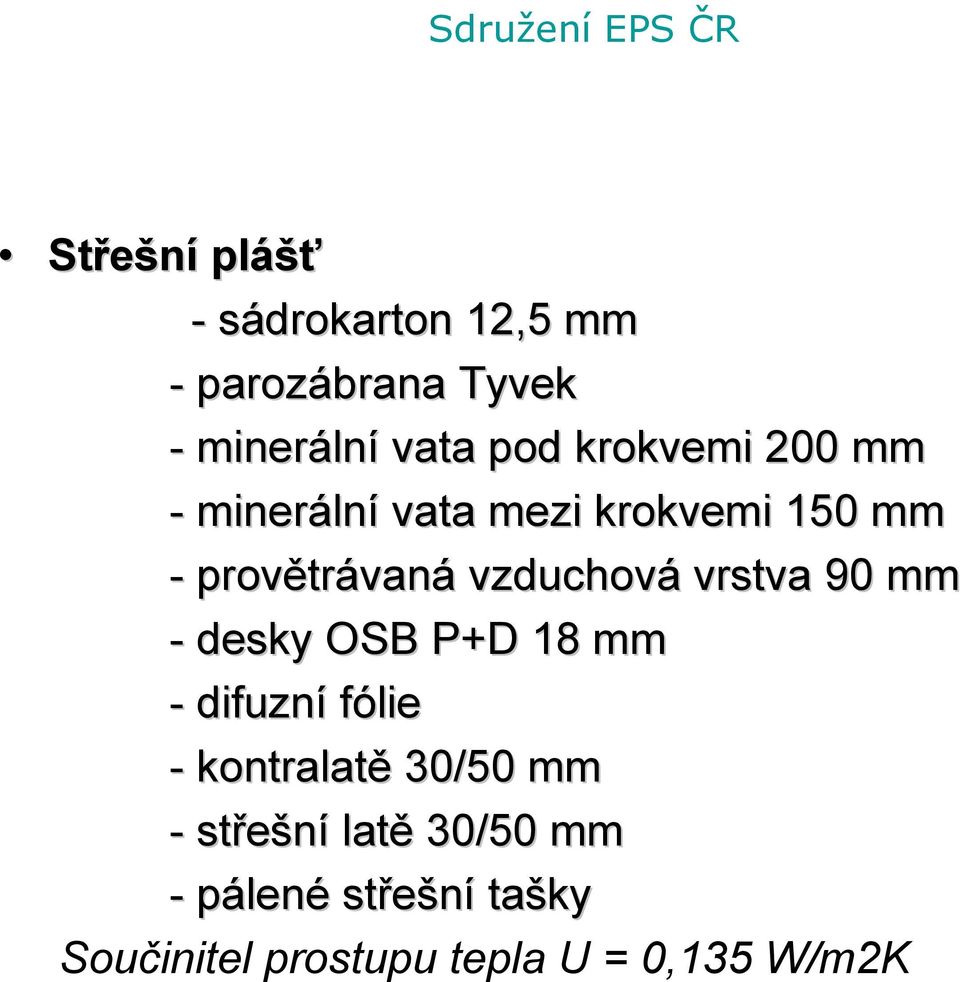

11 Střešní pláš ášť - sádrokarton 12,5 mm - parozábrana Tyvek - mineráln lní vata pod krokvemi 200 mm - mineráln lní vata mezi krokvemi 150 mm - provětr trávaná vzduchová vrstva 90 mm - desky OSB P+D 18 mm - difuzní fólie - kontralatě 30/50 mm - střešní latě 30/50 mm - pálené střešní tašky Součinitel prostupu tepla U = 0,135 W/m2K

vzduchová vrstva 90 mm - desky OSB P+D 18 mm - difuzní fólie - kontralatě 30/50 mm

12 150 mm MINERÁLNÍ VATY MEZI KROKVE 200 mm MINERÁLNÍ VATY POD KROKVEMI 200 mm ETICS DETAIL UKONČENÍ SEDLOVÉ STŘECHY U OKAPU

13 Podlahová konstrukce v 1. NP - nášlapná vrstva podlahy max. 20 mm - cementová mazanina s kari sítís 50 mm - separační fólie - tepelná izolace EPS T 150 mm - izolace proti radonu a vlhkosti - podkladní beton s kari sítís 100 mm - hutněný ný štěrkopískový podsyp 150 mm - rostlá zemina Součinitel prostupu tepla U = 0,288 W/m2K

EPS T 150 mm - izolace proti radonu a vlhkosti - podkladní beton s kari sítís 100

14 DETAIL ZALOŽENÍ VNITŘNÍCH NOSNÝCH STĚN A PŘÍČEK 100 mm PĚNOSKLO 150 mm EPS T V KONSTRUKCI PODLAHY 150 mm XPS

15 Mimořádn dná pozornost byla věnovv nována na řešení tepelných mostů a tepelných vazeb - obvodové zdivo je založeno na bloku z pěnoskla o tloušťce 100 mm -stejnéřešení je použito i u vnitřních nosných stěn -pod příčkami je použita vrstva XPS o tloušťce 150 mm - betonový základový pás je na vnějším líci izolován XPS tloušťky 50 mm na úroveň -1,00 metru pod terénem

i u vnitřních nosných stěn -pod příčkami je použita vrstva XPS o tloušťce 150 mm -

17 Otvorové výplně - použit ité okenní konstrukce mají součinitel prostupu tepla U= 1,1 W/m2K - otvorové výplně jsou osazeny v rovině vnější šího kontaktního zateplovacího systému - ostění oken je izolováno 50 mm EPS F

výplně jsou osazeny v rovině vnější šího kontaktního

18 ??? RÁMY OKEN JSOU ZALÍCOVÁNY S VNITŘNÍ ROVINOU ETICS KOTEVNÍ PRVKY/KONZOLY MAJÍ MÍT MAXIMÁLNÍ ROZTEČE 800 mm

19 MĚŘENÍ SPOTŘEBY TEPLA Od dubna 2006 probíhá v objektu systematické měření spotřeby tepla na vytápění objektu a na přípravu p pravu TV Pro energetické hodnocení objektu byl jako referenční období zvolen rok 2009, neboť v předchozp edchozích letech probíhaly na otopném m systému úpravy, které by mohly ovlivnit výsledek hodnocení

hodnocení objektu byl jako referenční období zvolen rok 2009, neboť v předchozp

20 VYHODNOCENÍ MĚŘENÍ Měřením m získanz skané hodnoty zpracovala a vyhodnotila firma AWAL Praha Energetické hodnocení proběhlo ve třech t samostatných úrovních: Vyčíslen slení reáln lné měrné potřeby tepla budovy z naměř ěřených hodnot Vyčíslen slení teoretické měrné potřeby tepla Vyčíslen slení teoretické měrné potřeby tepla budovy v případp padě, že tepelněizola izolační schopnost obalových konstrukcí budovy je na úrovni minimáln lních normových hodnot Součást stí hodnocení bylo i vyčíslen slení průměrn rného součinitele tepla obálky budovy

potřeby tepla Vyčíslen slení teoretické měrné potřeby tepla budovy v případp padě, že tepelněizola izolační schopnost obalových

21 Vyčíslení reálné měrné potřeby tepla na vytápění budovy s použitím naměřených hodnot spotřeby energie - Za referenční období byl zvolen rok Změř ěřené hodnoty byly přepop epočteny s ohledem na skutečný počet denostupňů v referenčním m období a na normovou úroveň teploty vnitřního prostřed edí - Výpočtem byla získz skána hodnota měrnm rné potřeby tepla na vytápění ea = 64,4 MWh/m2a

22 Výpočet teoretické potřeby tepla na základě údajů získaných z projektové dokumentace - K vyčíslen slení teoretické měrné potřeby tepla za normových okrajových podmínek bylo použito programu ENERGIE Výpočtem byla určena hodnota ea = 59,0 kwh/m2a

23 Výpočet potřeby tepla pro shodný objekt s minimáln lní tepelně izolační schopností obalových konstrukcí - Obdobným způsobem byla vyčíslena hodnota ea pro hypotetický stav, kdy obalové konstrukce objektu jsou navrženy na normou požadovan adované hodnoty součinitele prostupu tepla Ureq - Výpočtem byla určena hodnota ea = 99,6 kwh/m 2 a, což je o 69 % více v než teoretická hodnota vyčíslen slená pro NERD 1

24 Porovnání hodnot měrné potřeby tepla - hodnota získanz skaná měřením ea= = 64,4 kwh/m 2 a - teoretická hodnota ea= = 59,0 kwh/m 2 a - hodnota pro objekt s Ureq ea= = 99,6 kwh/m 2 a

25 Vyhodnocení průměrn rného součinitele prostupu tepla obálky budovy podle ČSN Výpočtem byla získz skána hodnota Uem = 0,28 W/m 2 K Objekt je z tohoto hlediska hodnocen jako budova B úsporná

26 Vyhodnocení objektu podle TNI Technická normalizační informace Zjednodušené výpočtové hodnocení a klasifikace budov s velmi nízkou potřebou tepla na vytápění rodinné domy slouží ke vzájemnému porovnání a klasifikaci tohoto typu objektů. Stanoví jednotný soubor okrajových podmínek výpočtu (klimatické podmínky, vnitřní tepelné zisky, výměna vzduchu) a předepisuje klasifikační schéma pro zatřídění jednotlivých typů budov.

27 Výpočtem podle TNI byla vyčíslena hodnota měrné potřeby tepla na vytápění objektu na úrovni E A = 48 kwh/m 2 a Budovu tedy lze klasifikovat jako nízkoenergetický rodinný dům s označením RD 50NE

28 Sdružení EPS Na Cukrovaru Kralupy nad Vltavou Tel ,
