KROVOVÉ KONSTRUKCE STAVITELSTVÍ II. Doc. Ing. Miloslav Pavlík, CSc. Fakulta architektury ČVUT

Transkript

1 STAVITELSTVÍ II. Doc. Ing. Miloslav Pavlík, CSc. Fakulta architektury ČVUT

2 využití podkroví krovové konstrukce (nedílná součást nosných konstrukcí objektu) tvarosloví šikmých střech

3 TVAROSLOVÍ STŘECH pultové, pilové střechy

4 sedlová střecha

5 valbová mansardová valbová valbová válcovitá

6 polovalbová zalomená polovalbová

7 stanová mansardová stanová

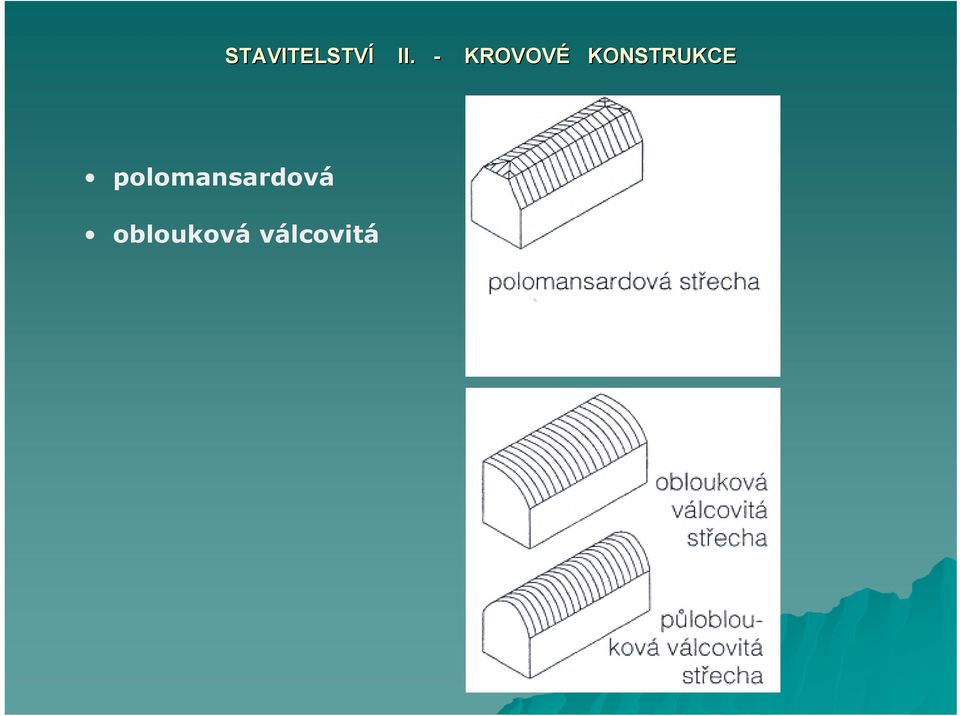

8 polomansardová oblouková válcovitá

9 kupolovité

10 se špičatým obloukem

11 varianty tvarování střešních plášťů průniky střešních ploch

12 věžové střechy

13 Názvosloví jednotlivých prvků krovových konstrukcí

14

15 Zakreslování krovových konstrukcí

16 MODELOVÉ ZNÁZORNĚNÍ KROVU

17 principy odvodnění střech

18 vytvoření nároží a úžlabí

19 prvky krovových konstrukcí

20 prvky krovových konstrukcí

21 Konstrukční principy vaznicových krovových konstrukcí detail kotvení pozednice

22 Konstrukční principy vaznicových krovových konstrukcí plná vazba se šikmými sloupky

23 Konstrukční prvky krovu mansardového typu střech

24 STAVITELSTVÍ

25 Konstrukční principy krovů střech valbového typu

26 Konstrukční principy hambalkových krovů krokvový krov hambalkový krov tuhý hambalkový krov

27 Konstrukční principy vaznicových krovových konstrukcí sloupky podporující vrcholovou vaznici sloupky podporující střední vaznici

28 varianty vaznicové soustavy

29 Konstrukční principy návrhu krovových konstrukcí

30 Konstrukční principy návrhu krovových konstrukcí

31 statické schéma zatížení krokve kotvení pozednice přenos zatížení do nosné konstrukce

32 spojování trámů srazem - rovný, - klínočelný kampování -plné, -oboustranné spojování trámů plátováním - rovné, - s ozubem, - klínočelné, -rybinově zapuštěné, - šikmočelné, -šikmé, -šikmés ozubem, -nůžkové konstrukční tesařské spoje jednotlivých prvků krovu

33 nastavování svislých trámů - jednoduché, - dvojitý plát, - příložkové šikmé zapuštění - jednoduché, - dvojité s čepem, -s příložkami konstrukční tesařské spoje jednotlivých prvků krovu

34 čepování -obyčejné, - odsazené, -kvadratické, - čep vháněný (pásky) -spoj čepem na pokos přeplátování - úplné, - částečné, - rybinové, -nárožní konstrukční tesařské spoje jednotlivých prvků krovu

35 podrobnosti tesařské vazby

36 podrobnosti tesařské vazby

37 detail spoje krokví -varianty

38 progresivní způsoby spojů dřevěných konstrukcí - svorníkový spoj

39 charakteristické spoje pomocí ocelových plátů

40 STAVITELSTVÍ

41 A hambalková soustava, 5-7m, podélné zavětrování v úrovni hambalků a mezi krokvemi B krov s vrcholovou vaznicí, svislé sloupky, 6-8m, zavětrování prkny mezi krokvemi

42 C krov s vrcholovou vaznicí, svislé sloupky, 6-8m, podélné ztužení pásky D krov se šikmými vpěrami podpírajícími vrcholovou vaznici rozpětí 6-8m

43 E krov se střední vaznicí a stojatou stolicí, 7-12m, podélné ztužení pásky F krov se střední vaznicí, šikmé vzpěry, 7-12m, podélné ztužení pásky

44 G krov se střední a vrcholovou vaznicí, stojatá stolice, 9-14m podélné ztužení pásky I krov se střední a vrcholovou vaznicí, stojatá stolice se středním sloupkem, zavázání do vazného trámu, šikmé vzpěry pod střední vaznicí, 12-16m, podélné ztužení pásky

45 H krov se střední a vrcholovou vaznicí, šikmé vzpěry, 9-14m, podélné ztužení pásky

46

47

48 detaily spojů jednotlivých prvků krovů

49

50 vazba krovu s ležatou stolicí osazenou na střední zdi

51 podrobnosti krovu mansardové střechy

52 podrobnosti krovu pultové střechy

53 podrobnosti krovu schedové (pilové) střechy

54 zavětrování krovových konstrukcí

55 zavětrování krovových konstrukcí

56 zavětrování krovových konstrukcí

57 zavětrování krovových konstrukcí

58 zavětrování krovových konstrukcí

59 zavětrování krovových konstrukcí

60 lepené krovové konstrukce

61 sbíjené vazníkové konstrukce krovů

62 varianty sbíjených vazníků

63

64 detail sbíjených vazníkových konstrukcí uložení na zdivo

65

66 ocelové krovové konstukce vpinadlová vaznice, krokev

67 detail uložení krokve na pozednici

68 OCELOVÉ ocelové příhradové krokve

69 detail uložení krokve na vrcholovou vaznici

70 OCELOVÉ

71 ŽELEZOBETONOVÉ

72 detail vrcholové vaznice detail pozednice varianty odvodnění

73 ŽELEZOBETONOVÉ

74 detail kotvení železobetonového krovu do věnce

75
