1 TVORBA TECHNICKÉ DOKUMENTACE Vysoká škola technická a ekonomická v Českých Budějovicích Institute of Technology And Business In České Budějovice

2 Tento učební materiál vznikl v rámci projektu "Integrace a podpora studentů se specifickými vzdělávacími potřebami na Vysoké škole technické a ekonomické v Českých Budějovicích" s registračním číslem CZ.1.07./2.2.00/ Tento projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky.

3 KAPITOLA 4: ZOBRAZENÍ OTVORŮ VE VÝKRESECH OKNA, DVEŘE (PŮDORYS, ŘEZ, POHLED) A SOUVISEJÍCÍ NÁZVOSLOVÍ

4 LEGENDA KLÍČOVÉ POJMY ostění, nadpraží, parapet, deštění, dvojité okno, střešní okno, skladebný rozměr, světlá šířka, světlá výška, kótovací čára, odkazová bublina, specifikace, jednokřídlové a dvoukřídlové dveře CÍLE KAPITOLY Budete : znát pravidla kreslení otvorů ve stavebních výkresech znát způsob kreslení výplní otvorů znát pojmy ostění, nadpraží, parapet Dovednosti : dokážete zakreslit otvory a jejich výplně do stavebních výkresů dokážete vyčíst typ a tvar a osazení výplní otvorů ČAS POTŘEBNÝ KE STUDIU KAPITOLY 4 hodiny

5 VÝKLAD Způsob zakreslování oken, dveří a souvisejících konstrukcí stanoví normy: ČSN EN ISO ( ) (duben 1998), ČSN ISO ( ) (červen 2004) ČSN (červenec 2004), a to ve stavebních výkresech v měřítku 1:50 nebo 1:100. Výplně otvorů se kreslí tlustou plnou čarou. Názvosloví Ostění postranní plochy otvoru; ostění může být rovné nebo zalomené Nadpraží horní plocha otvoru (překlad), může být rovné nebo zalomené, ale i klenuté Parapet spodní plocha otvoru a prostor od spodní plochy otvoru k úrovni podlahy Deštění vyskytuje se u dvojitých oken, je to postranní plocha mezi vnitřním a vnějším rámem okenních křídel.

6 4.1. OKNA Obrys ostění se v půdorysu kreslí velmi tlustou plnou čarou, nadpraží tlustou čerchovanou čarou s jednou tečkou, pokud se některá jeho hrana nekryje s parapetem, pak se parapet kreslí tlustou plnou čarou. Ve svislém řezu se nadpraží a parapet kreslí velmi tlustou plnou čarou a hrany ostění v pohledu tlustou plnou čarou. Výplň otvorů se kreslí v půdorysu a ve svislém řezu tlustou plnou čarou. Nové normy zavedly kreslení rámů oken. Zasklení se kreslit nemusí. V kresbě se zobrazují pevné rámy každého okna, tudíž je patrný počet oken v jednom otvoru. V ČSN je omylem uvedeno, že se nerozlišuje kreslení oken jednoduchých, zdvojených a dvojitých. Jestliže se kreslí rámy okna, je nutné u dvojitého okna kreslit deštění druhou řadu okna. Z toho plyne, že zobrazení oken dvojitých je odlišné od oken jednoduchých a zdvojených.

7 4.1. OKNA Okno jednoduché : Číslo nad kótovací čárou značí šířku stavebního otvoru, číslo pod kótovací čárou udává výšku stavebního otvoru pro okno a číslo v závorce udává výšku parapetu okna. Není-li pod oknem podlaha, uvádí se v závorce horní úroveň parapetu výškovou kótou vztaženou k ±0 (v metrech na tři desetinná místa). V půdorysu se označí druh konstrukce okna, úprava parapetu, druh zastínění (rolety, garnýže, okenice apod.) nebo druh překladu odkazem.

8 4.1. OKNA EXTERIÉR EXTERIÉR Novotný Jan, Cvičení z pozemního stavitelství pro 3. a 4. ročník, Konstrukční cvičení pro 3. a 4. ročník SPŠ stavebních, Sobotáles Praha 10, 2007, ISBN

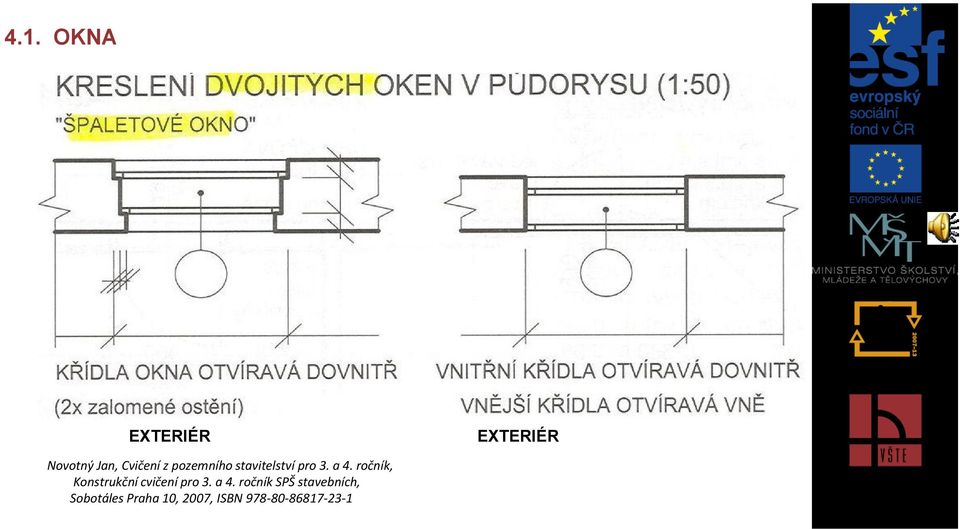

9 4.1. OKNA Příklad špaletového okna, všechna křídla otvíravá dovnitř. Příklad špaletového okna, vnitřní křídla otvíravá dovnitř, vnější křídla otvíravá ven. Převzato z internetových stránek firmy : Novatec s.r.o., Na Perkách 635, Líně

10 4.1. OKNA Příklad špaletového okna, všechna křídla otvíravá dovnitř. Převzato z internetových stránek firmy : Miroslav Šírer - okna, dveře a garážová vrata, Kublov 12, okr. Beroun

11 4.1. OKNA V pohledu oken se vyznačuje otvírání okenních křídel tenkou čarou, a to symboly : tvaru V. Špička V se orientuje od osy otáčení, rozevřená část V je na straně závěsů křídla. Čárkovaná tenká čára znamená otevírání křídla dovnitř a tenká plná otevírání ven. Šipkou se značí posuvná křídla. Černou tečkou se značí pevné neotvíravé křídlo. Novotný Jan, Cvičení z pozemního stavitelství pro 3. a 4. ročník, Konstrukční cvičení pro 3. a 4. ročník SPŠ stavebních, Sobotáles Praha 10, 2007, ISBN

12 STŘEŠNÍ OKNA Do půdorysu krovu se obrys střešního okna zakreslí tlustou čerchovanou čarou se dvěma tečkami a úhlopříčky tenkou čerchovanou čarou se dvěma tečkami. V půdorysu podkroví se obrys střešního okna zakreslí tlustou čerchovanou čarou s jednou tečkou a úhlopříčky tenkou čerchovanou čarou se dvěma tečkami. U příčného řezu krovem zakreslujeme okno schematicky tlustou plnou čarou, kótujeme v šikmé rovině krokví (uvádí se vnější poloha výšky okna a pod kótovací čáru šířka okna). Půdorysná poloha je dána polohou krokví.

13 STŘEŠNÍ OKNA Novotný Jan, Cvičení z pozemního stavitelství pro 3. a 4. ročník, Konstrukční cvičení pro 3. a 4. ročník SPŠ stavebních, Sobotáles Praha 10, 2007, ISBN

14 4.2. DVEŘE A VRATA Obrys ostění se v půdorysu kreslí velmi tlustou plnou čarou, nadpraží tlustou čerchovanou čarou s jednou tečkou, pokud se některá jeho hrana nekryje s prahem, pak se práh kreslí tlustou plnou čarou. Dveřní křídlo se kreslí tlustou plnou čarou, otevřené o 90, se zakreslením opisujícím kružnici. U klasických dvoukřídlových dveří se provozní křídlo kreslí v otevřené poloze 90 a stěhovací křídlo v polootevřené poloze 45, u kývavých dveří se na jedné straně kreslí křídlo plně a v protilehlé poloze čerchovaně se dvěma tečkami, u vyklápěcích vrat se kreslí obrys křídla čerchovaně se dvěma tečkami. Ve svislém řezu se obrys nadpraží kreslí velmi tlustou plnou čarou, obrys ostění se zobrazuje v pohledu a kreslí se tlustou plnou čarou. Konstrukce výplně se kreslí shodně jako v půdorysu Vchodové dveře Dveře se dodávají převážně s rámovou zárubní. Z provozních, architektonických i bezpečnostních důvodů se nenavrhuje ocelová lisovaná ani obkladová zárubeň. Velikost stavebního otvoru se kótuje vně (nad kótovací čarou šířka, pod čarou výška otvoru).

15 4.2. DVEŘE A VRATA Balkonové dveře Otvírání se kreslí stejně jako u klasických dveří. Na osu se neuvádí světlý rozměr, protože není znám (závisí na velikosti rámu, který je u různých výrobců rozdílný). Kótuje se pouze rozměr stavebního otvoru Dveře vnitřní U všech dveří se na osu dveří uvádí světlá šířka (typový rozměr: 600, 700, 800, 900, 1000, 1100, 1250 mm) a pod osu světlá výška (typový rozměr 1970 mm). Dveře v ocelové lisované zárubni v nosné stěně tl. 250 mm a větší navrhujeme do niky s dozděnou špaletou, protože jednodílná zárubeň se vyrábí do max. hloubky 180 mm. Kótuje se rozměr niky nad kótovací čáru uvádíme šířku, pod kótovací čáru výšku niky od podlahy.

16 4.2. DVEŘE A VRATA Kótování Kótujeme skladebný rozměr otvoru. Nad kótovací čáru uvádíme šířku, pod kótovací čáru uvádíme výšku otvoru Odkazy na specifikaci výrobků U dveří, vrat a oken se v půdorysu podlaží zakresluje na osu výrobku odkazová bublina (vhodný průměr kružnice 8 9 mm), do které se uvede označení = položka (číslo nebo písmeno s číslem), pod kterou nalezneme ve specifikaci podrobný popis výrobku. Označení v bublině je vhodné popisovat vodorovně. Obecné okno s odkazy na obklady parapetu Vzhledem k přehlednosti výkresu se označí odkazovými bublinami pouze jedno okno (za předpokladu stejných obkladů). Zvlášť se označí odkazovou bublinou vnitřní a vnější parapet.

17 4.2. DVEŘE A VRATA Novotný Jan, Cvičení z pozemního stavitelství pro 3. a 4. ročník, Konstrukční cvičení pro 3. a 4. ročník SPŠ stavebních, Sobotáles Praha 10, 2007, ISBN

18 4.2. DVEŘE A VRATA Novotný Jan, Cvičení z pozemního stavitelství pro 3. a 4. ročník, Konstrukční cvičení pro 3. a 4. ročník SPŠ stavebních, Sobotáles Praha 10, 2007, ISBN

19 4.2. DVEŘE A VRATA Tabulka kreslení otevírání křídel dveří a vrat : ČSN Výkresy pozemních staveb Kreslení výkresů stavební části

20 4.2. DVEŘE A VRATA Příklady kreslení oken a dveří :

21 4.2. DVEŘE A VRATA

22 4.2. DVEŘE A VRATA Příklady zakreslení oken a dveří v řezu :

23 LEGENDA STUDIJNÍ MATERIÁLY NOVOTNÝ, J. Cvičení z pozemního stavitelství pro 1. a 2. ročník : Konstrukční cvičení pro 3. a 4. ročník SPŠ stavebních. Praha : Sobotáles, ISBN PAVLIS, J. a kol. Cvičení z pozemního stavitelství pro 1. a 2. ročník SPŠ stavebních. Praha : Sobotáles, ISBN ČSN Výkresy pozemních staveb Kreslení výkresů stavební části OTÁZKY A ÚKOLY 1) Co je to ostění, nadpraží, parapet a deštění? 2) Nakreslete a okótujte půdorys jednoduchého okna ve zdi tl. 500 mm, šířka okna je 1200 mm, výška 1500 mm, parapet 900 mm, v měřítku 1 : 50. 3) Nakreslete a okótujte dveře dvoukřídlové bez prahu vel. 1250/1970, provozní křídlo šířky 800 mm, v příčce tl. 100 mm, v měřítku 1 : 50. 4) Nakreslete v pohledu okno jednokřídlové sklápěcí, kyvné, výsuvné, pevné. 5) Jakou čarou se kreslí střešní okno v půdorysu podkroví? 6) Napište typové rozměry dveří.

24 LEGENDA KLÍČ K ŘEŠENÍ OTÁZEK Soubor se správným řešením úkolů bude zpřístupněn v IS v učebních materiálech během následujících cvičení. Použitá literatura NOVOTNÝ, J. Cvičení z pozemního stavitelství pro 1. a 2. ročník : Konstrukční cvičení pro 3. a 4. ročník SPŠ stavebních. Praha : Sobotáles, ISBN PAVLIS, J. a kol. Cvičení z pozemního stavitelství pro 1. a 2. ročník SPŠ stavebních. Praha : Sobotáles, ISBN ČSN Výkresy pozemních staveb Kreslení výkresů stavební části
