1.1 Nosná konstrukce zastřešení - zadání a okrajové podmínky návrhu v případě potřeby rozšiřte list doprava >>>
|
|
- Miloslav Kovář
- před 5 lety
- Počet zobrazení:
Transkript
1 1.1 Nosná konstrukce zastřešení - zadání a okrajové podmínky návrhu v případě potřeby rozšiřte list doprava >>> a) zadání (nalepit originá zadání s razítkem c) Koncepční návrh a konstrukčně- statické vlastnosti střešního pláště b) schéma dispozičního řešení podstřešního podlaží: Schématicky nakreslete dizpoziční řešení (obytná plocha, administrativa,...) Konstruční řešení (c) musí být v souladu s řešením dispozičním (b) barevně naznačte polohu nosných stěn v podlaží pod krovem (možné podpory krovu) Schéma skladby střešního pláště Střešní krytina (typ, tíha, minimální a maximální sklon) Požadavky na podkladní vrstvu Způsob kotvení střešní krytiny proti sání větru Schéma skladby vč. podhledu v šikmých částech (s tepelnou izolací a podhledem) b) požadavky provozu na řez d) Koncepční návrh stropní konstrukce pod podkrovím Řešení stropní konstrukce pod podkrovím (materiál, směr pnutí, dimenze) Způsob zachycení reakciá krovu (svislé reakce sloupů, vodorovně reakce a tahové síly táhel apod.) Zakreslete schéma typického řezu s požadavky na světlé výšky Proveďte optimalizaci s ohledem na využití podstřešního prostoru Návrh proveďte s ohledem na možnosti řešení konstrukce (táhla, kleštiny, vazný trám apod) LS 2011/ KP3C - 23 ČT 10:00 Petr Jirák, Jana Horáková 1.1

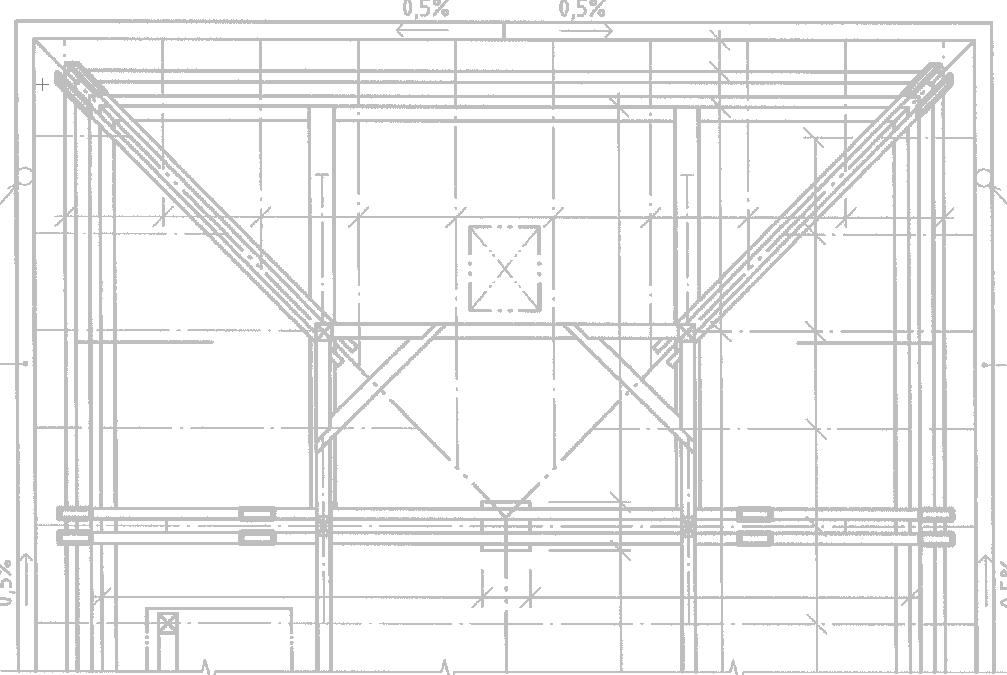

2 1.2 Nosná konstrukce zastřešení - konstrukční návrh v případě potřeby rozšiřte list doprava >>> Nakreslete řez a půdorys navržené nosné konstrukce krovu Výkres můžete rozšířit směrem vpravo Konstrukci kreslete podle zásad uvedených v ČSN :2004 Uveďte základní rozměr (není potřeba kotovat podrobně) Uveďte průřezy hlavních prvků (krokev, vaznice, vzpěra, kleština, apod.) Konstrukci navrhujte podle současných zvyklostí (nekopírujte pouze 100 let staré podklady) pozn: zde uvedený půdorys je převzat z ČSN a je zde uveden pouze jako vzor pro kreslení výkresu - nikoli jako vzor vhodného konstrukčního řešení (vazní trám..) LS 2011/ KP3C - 23 ČT 10:00 Petr Jirák, Jana Horáková 1.2
3 1.3 Nosná konstrukce zastřešení - detaily v případě potřeby rozšiřte list doprava >>> 3-4 detaily důležitých styků nosné konstrukce detaily kreslete v měřítku 1:10 v případě potřeby výkres rozšiřte u jednotlivých detailů v malém schématu uveďte o který detail se jedná (měřítko cca 1:500- Kreslete pouze nosnou konstrukci a naznačte způsob spojování prvků Nenosnou konstrukci zakreslete pouze velmi schématicky jinou barvou (naznačte pouze její polohu vůči nosné konstrukci) Detaily označte v řezu Detail musí být v souladu se statickým schématem (kloub, vetknutí, posuv,...) Nejčastější chyby: - nezachycené vodorovné sily v uložení krovu LS 2011/ KP3C - 23 ČT 10:00 Petr Jirák, Jana Horáková 1.3
4 1.4 Nosná konstrukce zastřešení - analýza vnitřních sil - svislé zatížení (vlastní tíha, sníh) v případě potřeby rozšiřte list doprava >>> a) axonometrické schéma s vyznačením působení konstrukce c) statické schéma, zatížení, vnitřní síly a deformace primárně zatížené konstrukce Nakreslete zjednodušené axonometrické schéma konstrukce (čárové schéma) Vyznačte jak konstrukce přenáší svislé zatížení - např.: 1) zvýrazněte primárně zatíženou konstrukci (vyberte jednuu krokev) (žlutá) 2) zvýrazněte sekundárně zatíženou konstrukci (vyberte jednu vaznici) (zelená) 3) zvyrazněte hlavní nosnou vazbu (vyberte jednu) (červená) 4) zvýrazněte konstrukci, která podepírá hlavní vazbu (modrá) 1) Nakreslete statické schéma krokve (pozor aby způsob podepření odpovídal realitě!) b) zatížení vlastní tíhou a sněhem Stanovte charekteristické hodnoty zatížení vlastní tíhou a sněhem. LS 2011/ KP3C - 23 ČT 10:00 Petr Jirák, Jana Horáková 1.4
5 1.5 Nosná konstrukce zastřešení - analýza vnitřních sil - svislé zatížení (vlastní tíha, sníh) v případě potřeby rozšiřte list doprava >>> a) statické schéma, zatížení, vnitřní síly a deformace sekundárně zatížené konstrukce b) statické schéma, zatížení, vnitřní síly a deformace terciálně zatížené konstrukce 1) Nakreslete statické schéma pozn: pouze pro dvou a třístupňové konstrukce 1) Nakreslete statické schéma pozn: pouze pro třístupňové konstrukce LS 2011/ KP3C - 23 ČT 10:00 Petr Jirák, Jana Horáková 1.5
6 1.6 Nosná konstrukce zastřešení - analýza vnitřních sil - příčné zatížení (větrem) (pouze pro KP3C) v případě potřeby rozšiřte list doprava >>> a) axonometrické schéma s vyznačením působení konstrukce c) statické schéma, zatížení, vnitřní síly a deformace primárně zatížené konstrukce Nakreslete zjednodušené axonometrické schéma konstrukce (čárové schéma) Vyznačte jak konstrukce přenáší příčné zatížení větrem 1) zvýrazněte primárně zatíženou konstrukci (vyberte jednuu krokev) (žlutá) 2) zvýrazněte sekundárně zatíženou konstrukci (vyberte jednu vaznici) (zelená) 3) zvyrazněte hlavní nosnou vazbu (vyberte jednu) (červená) 4) zvýrazněte konstrukci, která podepírá hlavní vazbu (modrá) 1) Nakreslete statické schéma krokve (pozor aby způsob podepření odpovídal realitě!) b) zatížení větrem Stanovte charekteristické hodnoty zatížení vlastní tíhou a sněhem. LS 2011/ KP3C - 23 ČT 10:00 Petr Jirák, Jana Horáková 1.6
7 1.7 Nosná konstrukce zastřešení - analýza vnitřních sil - příčné zatížení (větrem) (pouze pro KP3C) v případě potřeby rozšiřte list doprava >>> a) statické schéma, zatížení, vnitřní síly a deformace sekundárně zatížené konstrukce b) statické schéma, zatížení, vnitřní síly a deformace terciálně zatížené konstrukce 1) Nakreslete statické schéma pozn: pouze pro dvou a třístupňové konstrukce 1) Nakreslete statické schéma pozn: pouze pro třístupňové konstrukce LS 2011/ KP3C - 23 ČT 10:00 Petr Jirák, Jana Horáková 1.7

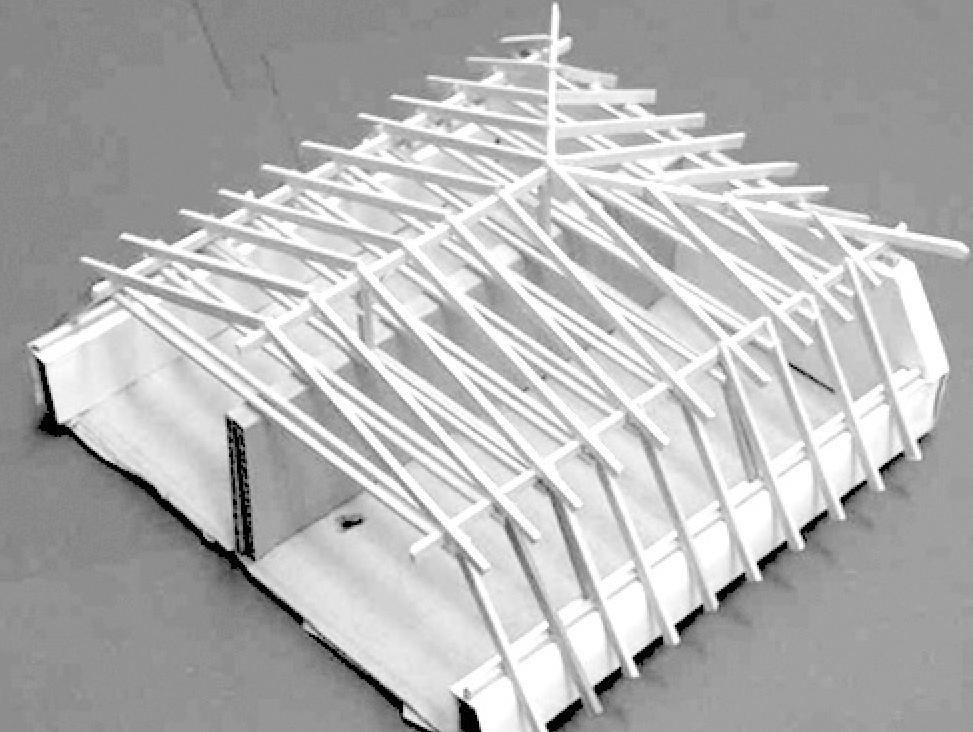

8 1.M Nosná konstrukce zastřešení - model v případě potřeby rozšiřte list doprava >>> Vyrobte model nosné konstrukce krovu v měřítku 1:50 Model nemusí být v plném rozsahu půdorysu konstrukce, ale musí zachycovat kromě řešení typického výseku krovu i řešení nároží, valby Model vyrobte z papíru a modelářských špejlí Model přineste na konzultace co nejdříve, tak aby ostatní studenti viděli co řešíte Model nemusí nutně zachycovat konečnou variantu řešení Cílem Vašeho snažení je "pochopit rukama o co se snaží hlava a zachovat v hlavě co se podařilo rukám" - model stejně dříve či později skončí v koši. LS 2011/ KP3C - 23 ČT 10:00 Petr Jirák, Jana Horáková 1.M
