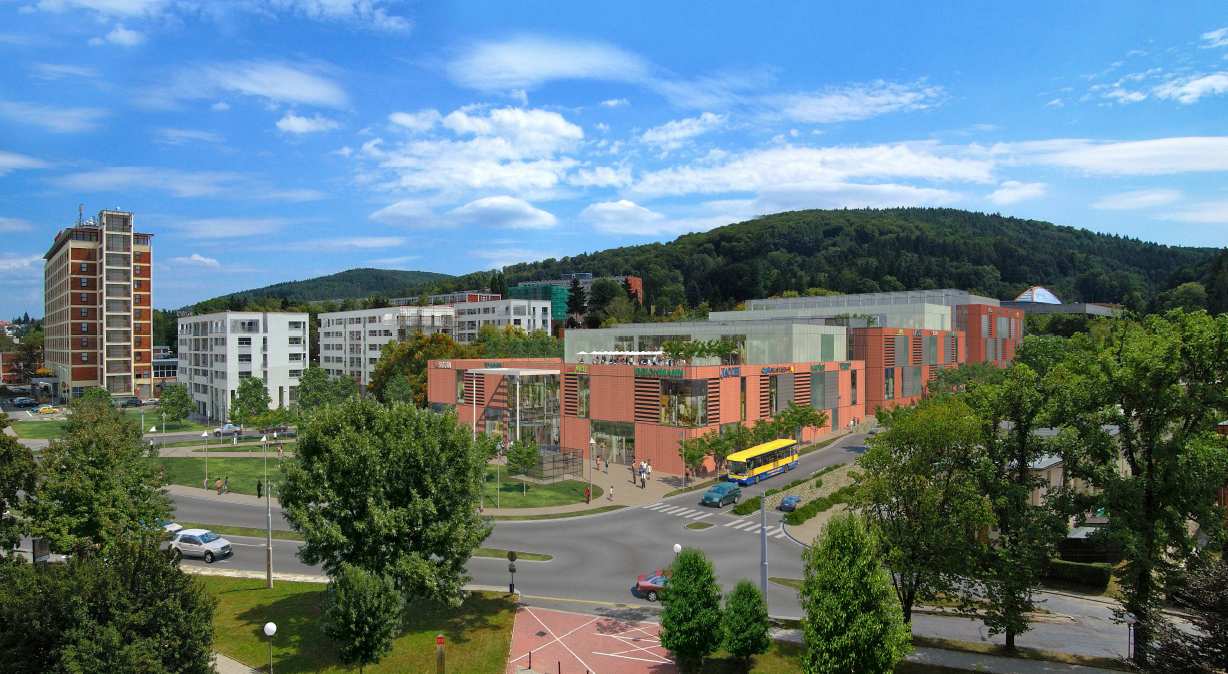

1 Září 2009 SPOLEČENSKÉ A OBCHODNÍ CENTRUM ZLÍN - BŘEZNICKÁ EKOLA group, spol. s r.o. Akustická studie Akustická situace v ulici Březnická v roce 2000 a v roce 2008 EKOLA group, spol. s r.o. Mistrovská Praha 10 IČO: DIČ: CZ Telefon: Fax: ekola@ekolagroup.cz

2 Společenské a obchodní centrum Zlín - Březnická, akustická situace v ulici Březnická 2 Akce : Společenské a obchodní centrum Zlín - Březnická Akustická studie Akustická situace v ulici Březnická v roce 2000 a v roce 2008 Objednatel : AIP spol.s r.o., Dlouhá 5617, Zlín Zhotovitel : EKOLA group, spol. s r.o., Mistrovská 4, Praha 10 Vypracovala : Ing. Lenka Chloupková Kontrolovala : Ing. Vladislava Bejčková Vedoucí projektu : Ing. Libor Ládyš Zak.č.: Praha, září 2009 Veškerá práva k využití si vyhrazuje EKOLA group společně se zadavatelem. Výsledky a postupy obsažené ve zprávě jsou duševním majetkem firmy EKOLA group, spol. s r.o. a jsou chráněny autorskými právy ve smyslu zákona č. 121/2000 Sb.

3 Společenské a obchodní centrum Zlín - Březnická, akustická situace v ulici Březnická 3 OBSAH: 1. ÚVOD IDENTIFIKACE PŘEDMĚTU AKUSTICKÉ STUDIE ÚČEL VYPRACOVÁNÍ AKUSTICKÉ STUDIE PODKLADY PRO VYPRACOVÁNÍ AKUSTICKÉ STUDIE PODKLADY OD ZADAVATELE PODKLADY ZHOTOVITELE LITERATURA LEGISLATIVNÍ PODKLADY Citace: Nařízení vlády č. 148/2006 Sb DŮSLEDKY PRO ŘEŠENÍ STUDIE VÝPOČET CHARAKTERISTIKA PROGRAMU CADNA/A PŘESNOST VÝPOČTU PREZENTACE VÝSLEDKŮ VÝPOČTOVÉ BODY VÝPOČTOVÉ MODELY INTENZITY DOPRAVY V ZÁJMOVÉM ÚZEMÍ AKUSTICKÁ SITUACE V ROCE AKUSTICKÁ SITUACE V ROCE ZÁVĚR PŘÍLOHY... 18

4 Společenské a obchodní centrum Zlín - Březnická, akustická situace v ulici Březnická 1. 4 ÚVOD 1.1. Identifikace předmětu akustické studie Předmětem akustické studie je posouzení akustické situace v ulici Březnická v roce 2000 a v roce Tato studie navazuje na akustickou studii Společenské a obchodní centrum Zlín - Březnická, 1.část - Provoz záměru, Poklad k dokumentaci o hodnocení vlivů stavby na životní prostředí - Ekola group, spol. s r.o., z února 2009 (podklad 1) a na dodatek k akustické studii Společenské a obchodní centrum Zlín - Březnická, Poklad k dokumentaci o hodnocení vlivů stavby na životní prostředí - Ekola group, spol. s r.o., z června 2009 (podklad 2) a vychází ze stejných vstupních údajů a podkladů Účel vypracování akustické studie Cílem posouzení v roce 2000 je zhodnocení, jak vypadala akustická situace vyvolaná hlukem z dopravy v ulici Březnická v místě, kde v současné době stojí tři novostavby. Jedná se o polyfunkční 6-ti podlažní objekty č.p. 5565, 5566 a 5567, které byly postaveny až po roce Pro akustickou situaci v roce 2008 bylo u těchto tří novostaveb provedeno tzv. hodnocení fasád, ze kterého vyplývá, jak jsou jednotlivé části fasád zasaženy hlukem z dopravy. Obr. 1 Pohled na novostavby v ulici Březnická 2. PODKLADY PRO VYPRACOVÁNÍ AKUSTICKÉ STUDIE 2.1. Podklady od zadavatele Objednatel poskytl zhotoviteli tyto podklady: 1. Akustická studie Společenské a obchodní centrum Zlín - Březnická, 1.část - Provoz záměru, Poklad k dokumentaci o hodnocení vlivů stavby na životní prostředí - Ekola group, spol. s r.o., únor 2009; 2. Dodatek k akustické studii Společenské a obchodní centrum Zlín - Březnická, Poklad k dokumentaci o hodnocení vlivů stavby na životní prostředí - Ekola group, spol. s r.o., červen 2009; - EKOLA group,spol. s r.o., Mistrovská 4, Praha 10

5 Společenské a obchodní centrum Zlín - Březnická, akustická situace v ulici Březnická 5 3. Intenzity dopravy na ulici Březnická v roce 2000: dopis Určení intenzit dopravy na ulici Březnické v roce 2000, DHV CR, spol. s r.o., srpen 2009; 4. Dopravně inženýrské posouzení dopravního napojení investičního záměru na ulici Březnická - aktualizace, vypracoval: DHV CR, spol. s r.o., listopad 2008; 5. Souhrnná zpráva, Společensko obchodní centrum - Březnická, CENTROPROJEKT a.s., březen 2007; 6. Výkresová dokumentace ve formátech *.dwg a *.pdf, CENTROPROJEKT a.s., červen 2008; 7. Hluková studie Společensko obchodní centrum Zlín Březnická - Vliv hluku z výstavby a provozu, RNDr. Vladimír Suk, květen 2008; 8. Akustická studie Společensko obchodní centrum Březnická - Hluk z navýšení dopravy na I/49, EKOLA group, spol. s r.o., listopad 2007; 9. Hluková studie Vyhodnocení vlivu změn intenzit dopravy vyvolané provozem společenského a obchodního centra Zlín - Březnická na akustickou situaci, Ing. Pavel Balahura - HDV CR, spol. s r.o., květen 2008; 10. Mapové podklady ve formátu *.tif, poskytnuté em Ing. Stanislavem Kučerou - CENTROPROJEKT a.s., říjen Podklady zhotovitele Zhotovitel použil dále tyto podklady: 11. Výsledky sčítání dopravy na silniční a dálniční síti ČR v roce 2000, Ředitelství silnic a dálnic ČR, zdroj: Výsledky celostátního sčítání dopravy an silniční a dálniční síti ČR v roce 2005, Ředitelství silnic a dálnic ČR, zdroj: Terénní průzkum zájmového území, únor 2009, EKOLA group spol. s r.o.; 14. Měření hluku ze dne včetně sčítání dopravy: Protokol o zkoušce č VP09, EKOLA group spol. s r.o.; 15. Fotodokumentace, únor 2009, archiv EKOLA group spol. s r.o.; 16. Zdroje map: Literatura 17. Liberko : Úvod do urbanistické akustiky, SNTL Praha, 1989; 18. Liberko : Metodické pokyny pro výpočet hladin hluku z dopravy, VÚVA Brno, 1991; 19. Novela metodiky výpočtu hluku silniční dopravy 2004, Planeta 2/2005; 20. Vaverka, Kozel, Ládyš, Liberko, Chybík: Stavební fyzika 1. Urbanistická, stavební a prostorová akustika. VÚT Brno, 1998; 21. Doc. Ing. Jiří Čechura: Stavební fyzika 10. Akustika stavebních konstrukcí. ČVUT Legislativní podklady 22. Zákon č. 258/2000 Sb., o ochraně veřejného zdraví a o změně některých souvisejících zákonů ve znění pozdějších předpisů;

6 Společenské a obchodní centrum Zlín - Březnická, akustická situace v ulici Březnická Nařízení vlády č. 148/2006 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací. Zjištěný stav akustické situace v zadaném území (ať již na základě měření, výpočtů, či na základě obojího) se posuzuje dle výše uvedené legislativy. Na základě nařízení vlády jsou stanoveny hygienické limity v ekvivalentní hladině akustického tlaku A v chráněném venkovním prostoru staveb, v chráněném venkovním prostoru a v chráněných vnitřních prostorech staveb. Z důvodů konzistentnosti textu studie je výtah z tohoto nařízení uveden v následující kapitole Citace: Nařízení vlády č. 148/2006 Sb. Část třetí Hluk v chráněném vnitřním prostoru staveb, v chráněném venkovním prostoru staveb a chráněném venkovním prostoru 11 Hygienické limity hluku v chráněném venkovním prostoru staveb a v chráněném venkovním prostoru (1) Hodnoty hluku, s výjimkou vysokoenergetického impulsního hluku tvořeného impulsy ve venkovním prostoru vznikajícími při střelbě z těžkých zbraní, při explozích výbušnin s hmotností nad 25 g ekvivalentní hmotnosti trinitrotoluenu a při sonickém třesku, se vyjadřují ekvivalentní hladinou akustického tlaku A L Aeq,T. V denní době se stanoví pro 8 souvislých a na sebe navazujících nejhlučnějších hodin (L Aeq,8h ), v noční době pro nejhlučnější 1 hodinu (L Aeq,1h ). Pro hluk z dopravy na pozemních komunikacích, s výjimkou účelových komunikací, a drahách, a pro hluk z leteckého provozu se ekvivalentní hladina akustického tlaku A L Aeq,T stanoví pro celou denní (L Aeq,16h ) a celou noční dobu (L Aeq,8h ). (4) Hygienický limit v ekvivalentní hladině akustického tlaku A, s výjimkou hluku z leteckého provozu a vysokoenergetického impulsního hluku, se stanoví součtem základní hladiny akustického tlaku A L Aeq,T se rovná 50 db a korekcí přihlížejících ke druhu chráněného prostoru a denní a noční době podle přílohy č.3 k tomuto nařízení. Pro vysoce impulsní hluk se přičte další korekce -12 db. Obsahuje-li hluk tónové složky nebo má-li výrazně informační charakter, jako například řeč, přičte se další korekce -5 db. Příloha č.2 k nařízení vlády č.148/2006 Sb. Korekce pro stanovení hygienických limitů hluku v chráněném vnitřním prostoru staveb Část A Tab. 1 Druh chráněného vnitřního prostoru Doba pobytu Korekce v db Nemocniční pokoje Doba mezi 6.00 a hodinou a 6.00 hodinou -15 Operační sály Po dobu používání 0 Lékařské vyšetřovny, ordinace Po dobu používání -5 Obytné místnosti Doba mezi 6.00 a hodinou 0 +) a 6.00 hodinou -10 +) Hotelové pokoje Doba mezi 6.00 a hodinou a 6.00 hodinou 0 Přednáškové síně, učebny a pobytové místnosti škol, jeslí, mateřských škol a školských zařízení +5 Koncertní síně, kulturní střediska +10 Čekárny, vestibuly veřejných úřadoven a kulturních zařízení, kavárny, restaurace +15 Prodejny, sportovní haly +20 Pro ostatní pobytové místnosti, v tabulce jmenovitě neuvedené, platí hodnoty pro prostory funkčně obdobné. Účel užívání stavby je dán kolaudačním rozhodnutím a uvedené hygienické limity se nevztahují na hluk způsobený používáním chráněné místnosti.

7 Společenské a obchodní centrum Zlín - Březnická, akustická situace v ulici Březnická 7 +) Pro hluk z dopravy v okolí dálnic, silnic I. a II. třídy a místních komunikací I. a II. třídy (dále jen hlavní pozemní komunikace ), kde je hluk z dopravy na těchto komunikacích převažující, a v ochranném pásmu drah se přičítá další korekce +5 db. Tato korekce se nepoužije ve vztahu k chráněnému vnitřnímu prostoru staveb navržených, dokončených a zkolaudovaných po dni nabytí účinnosti tohoto nařízení. Příloha č.3 k nařízení vlády č.148/2006 Sb. Korekce pro stanovení hygienických limitů hluku v chráněném venkovním prostoru staveb a v chráněném venkovním prostoru Tab. 2 Druh chráněného prostoru Část A Chráněný venkovní prostor staveb lůžkových zdravotnických zařízení včetně lázní Chráněný venkovní prostor lůžkových zdravotnických zařízení včetně lázní Chráněný venkovní prostor ostatních staveb a chráněný ostatní venkovní prostor Korekce uvedené v tabulce se nesčítají. Korekce [db] 1) 2) 3) 4) Pro noční dobu se pro chráněný venkovní prostor staveb přičítá další korekce -10 db, s výjimkou hluku z dopravy na železničních drahách, kde se použije korekce -5 db. Vysvětlivky: 1) Použije se pro hluk z veřejné produkce hudby, hluk z provozem služeb a dalších zdrojů hluku, s výjimkou letišť, pozemních komunikací, nejde-li o účelové komunikace, a dále s výjimkou drah, nejde-li o železniční stanice zajišťující vlakotvorné práce, zejména rozřaďování a sestavu nákladních vlaků, prohlídku vlaků a opravy vozů. 2) Použije se pro hluk z dopravy na pozemních komunikacích, s výjimkou účelových komunikací, a drahách. 3) Použije se pro hluk z dopravy na hlavních pozemních komunikacích v území, kde hluk z dopravy na těchto komunikacích je převažující nad hlukem z dopravy na ostatních pozemních komunikacích. Použije se pro hluk z dopravy na drahách v ochranném pásmu dráhy. 4) Použije se v případě staré hlukové zátěže z dopravy na pozemních komunikacích a drahách, kdy starou hlukovou zátěží se rozumí stav hlučnosti působený dopravou na pozemních komunikacích a drahách, který v chráněných venkovních prostorech staveb a v chráněném venkovním prostoru vznikl do 31. prosince Tato korekce zůstává zachována i po položení nového povrchu vozovky, výměně kolejového svršku, popřípadě rozšíření vozovek při zachování směrového nebo výškového vedení pozemní komunikace nebo dráhy, pro které nesmí dojít ke zhoršení stávající hlučnosti v chráněném venkovním prostoru staveb a v chráněném venkovním prostoru a pro krátkodobé objízdné trasy Důsledky pro řešení studie Dle nařízení vlády č. 148/2006 Sb., vyplývají následující hygienické limity: Chráněný venkovní prostor staveb a chráněný venkovní prostor: základní hladina akustického tlaku A korekce na hluk z pozemních komunikací korekce na hluk z hlavních pozemních komunikací korekce na starou hlukovou zátěž z dopravy na pozemních komunikacích korekce na hluk z neveřejných komunikací korekce na noc pro chráněný venkovní prostor staveb L Aeq,T = 50 db k = 5 db k = 10 db k = 20 db k = 0 db k = -10 db

8 Společenské a obchodní centrum Zlín - Březnická, akustická situace v ulici Březnická 8 Těmto korekcím odpovídají následující hlukové limity: Hluk z dopravy na pozemních komunikacích: pro den: L Aeq,16h = 55 db pro noc: L Aeq,8h = 45 db Hluk z dopravy na hlavních pozemních komunikacích: pro den: L Aeq,16h = 60 db pro noc: L Aeq,8h = 50 db Hluk z dopravy na pozemních komunikacích v případě staré hlukové zátěže: pro den: L Aeq,16h = 70 db pro noc: L Aeq,8h = 60 db Hluk z dopravy na účelových komunikacích: pro den: L Aeq,8h = 50 db (pro nejhlučnějších na sebe navazujících 8 hodin) pro noc: L Aeq,1h = 40 db (pro nejhlučnější hodinu) 3. VÝPOČET Výpočet akustické situace byl proveden v programu Cadna/A verze Charakteristika programu Cadna/A Software Cadna/A je nejrozšířenějším výpočtovým programem v EU, v softwaru jsou implementovány všechny nejpoužívanější výpočtové metodiky a uživatel má možnost si vybrat pro své výpočty tu metodiku, která mu nejvíce vyhovuje. Výpočet byl proveden podle postupu Metodického pokynu pro výpočet hladin akustického tlaku A z pozemní dopravy (VÚVA, Brno 1991) ve znění jeho novel (2004). Stacionární zdroje byly počítány dle ČSN ISO Program Cadna/A vyžaduje při vytváření výpočtového prostředí zadání vrstevnic s danou výškou, parametry komunikací: podélný sklon, korekci na vícenásobný odraz, intenzity denní, noční a rozložení dopravy, výpočtová rychlost; budovy: výška a odrazivost pohltivost fasády; stacionární zdroje hluku: akustický výkon, popř. ekvivalentní hladina akustického tlaku A. Na základě terénního průzkumu bylo zjištěno, že zájmové území lze pro šíření hluku spíše charakterizovat jako terén odrazivý Přesnost výpočtu Výpočtový model je založen na metodice výpočtu hluku ze silniční dopravy, která byla novelizována v roce Mezi neurčitosti výpočtu patří vstupní údaje zaokrouhlení mezivýpočtů, stupeň projektové dokumentace, přesnost mapových podkladů apod. Vypočtené hodnoty ekvivalentní hladiny akustického tlaku A jsou uváděny pro výpočtové modely s přesností výsledků výpočtu ± 2 db.

9 Společenské a obchodní centrum Zlín - Březnická, akustická situace v ulici Březnická Prezentace výsledků Výsledky výpočtu jsou prezentovány: 1) Imisními hodnotami ve výpočtových bodech v tabulkové formě V posuzovaném zájmovém území byly pro porovnání zvoleny charakteristické výpočtové body na fasádách chráněných staveb přilehlých ke zdrojům akustických emisí pozemním komunikacím a stacionárním zdrojům hluku. Výpočtové body se nacházejí ve vzdálenosti 2 m od fasády objektů, tj. v chráněném venkovním prostoru stavby. 2) Hlukovými mapami Hluková mapa je jeden z grafických výstupů výpočtového modelu. Zobrazuje vypočtené hodnoty ekvivalentních hladin akustického tlaku A plošně dle jednotlivých definovaných pásem. Pro účely akustické studie jsou izofonová pásma zobrazena ve výšce 3 m nad terénem. 3) Hodnocením fasád Výstupem jsou hodnoty ekvivalentní hladiny akustického tlaku A ve výpočtových bodech vygenerovaných ve vzdálenosti 2 metry před fasádami posuzovaných objektů. U vícepodlažních objektů je prezentována hodnota po jednotlivých podlažích. Každá obytná budova obsahuje hodnotící terčík zobrazující nejvyšší zjištěnou hodnotu ekvivalentní hladiny akustického tlaku A v denní době (levá část terčíku) a noční době (pravá část terčíku). Hodnoty jsou pro zobrazení vždy automaticky zaokrouhlovány na celá čísla směrem nahoru. Obr. 2 Zobrazení hodnocení budovy Obr. 3 Hodnotící terčík Nejvyšší denní L Aeq Nejvyšší noční L Aeq 3.4. Výpočtové body Výpočtové body jsou v souladu s předchozí akustickou studií (podklad 1) umístěny ve vzdálenosti 2 m před fasádou v místě tří novostaveb v ulici Březnická. Výpočtové body jsou umístěny ve výšce jednotlivých podlaží. Situace výpočtových bodů a jejich popis je uveden v následující tabulce a obrázku.

10 Společenské a obchodní centrum Zlín - Březnická, akustická situace v ulici Březnická 10 Tab. 3 Charakteristika výpočtových bodů Výp.bod Popis Výška bodu na terénem 1 polyfunkční dům ul. Březnická č.p m, 6 m, 9 m, 12 m, 15 m, 18 m 2 polyfunkční dům ul. Březnická č.p m, 6 m, 9 m, 12 m, 15 m, 18 m 3 polyfunkční dům ul. Březnická č.p m, 6 m, 9 m, 12 m, 15 m, 18 m Obr. 4 Situace výpočtových bodů 3.5. Výpočtové modely Stav v roce 2000 Stav v roce hlukové mapy fasád

11 Společenské a obchodní centrum Zlín - Březnická, akustická situace v ulici Březnická INTENZITY DOPRAVY V ZÁJMOVÉM ÚZEMÍ Akustická situace v roce 2000 Pro výpočet akustické situace v ulici Březnická v roce 2000 byly použity intenzity dopravy z profilového sčítání dopravy ŘSD z roku 2000 (podklad 11). Vzhledem k neznalosti rozdělení dopravních intenzit na nákladní a osobní automobily bylo uvažováno se stejným procentuelním zastoupením nákladní dopravy jako v celostátním sčítání dopravy ŘSD v roce 2005 (podklad 12). Tab. 4 Intenzity dopravy za 24 hodin dle celostátního sčítání dopravy ŘSD Intenzity dopravy (voz./24 hod.) Označení Komunikace rok 2000 rok 2005 profilu vozidel celkem OA NA vozidel celkem Březnická Uvažované intenzity dopravy v ulici Březnická pro rok 2000 jsou přehledně uvedeny v následující tabulce. Podíl noční dopravy byl stanoven dle Novely metodiky výpočtu hluku silniční dopravy 2004 (Planeta 2/2005, podklad 19). Tab. 5 Uvažované intenzity dopravy v ulici Březnická pro rok 2000 Celkové intenzity - Celkové intenzity - Komunikace DEN NOC Celkem OA NA OA NA OA NA Březnická Akustická situace roce 2008 Pro výpočet akustické situace v roce 2008 jsou použity shodné intenzity dopravy jako v akustické studii Společenské a obchodní centrum Zlín - Březnická, 1.část - Provoz záměru, Poklad k dokumentaci o hodnocení vlivů stavby na životní prostředí - Ekola group, spol. s r.o., z února 2009 (podklad 1). Uvažované intenzity dopravy v zájmovém území pro rok 2008 jsou přehledně uvedeny v následující tabulce. Tab. 6 Uvažované intenzity dopravy pro rok 2008 Celkové intenzity - Celkové intenzity - Komunikace DEN NOC Celkem OA NA OA NA OA NA tř. Tomáše Bati Březnická Mostní U Zimního stadionu AKUSTICKÁ SITUACE V ROCE 2000 Zhodnocen je stav akustické situace v ulici Březnická v roce Ve výpočtu jsou uvažovány intenzity dopravy z Tab. 5. V následující tabulce jsou uvedeny vypočtené ekvivalentní hladiny akustického tlaku A ze silniční dopravy pro rok Ve výpočtovém modelu nebylo uvažováno s budovami tří novostaveb, které byly postaveny až po roce Pro srovnání se současnou akustickou situací jsou zde dále uvedeny vypočtené hodnoty L Aeq,T pro rok 2008 z předchozí akustické

12 Společenské a obchodní centrum Zlín - Březnická, akustická situace v ulici Březnická 12 studie (podklad 1) a rozdíl vypočtených hodnot v obou výpočtových letech. V roce 2008 je již v modelu uvažováno se třemi novostavbami. Výpočet byl proveden pro výpočtové body v ulici Březnická uvedené v tabulce Tab. 3 a znázorněné na obrázku Obr. 4. Tab. 7 Vypočtené hodnoty L Aeq,T - srovnání akustické situace v roce 2000 a v roce 2008 Výška Vypočtená hodnota L Výp. Aeq,T (db) nad rok 2000 rok 2008 Rozdíl bod terénem DEN NOC DEN NOC DEN NOC 3 m 68,6 61,2 69,7 62,3 1,1 1,1 6 m 68,4 60,9 69,6 62,2 1,2 1,3 1 9 m 67,8 60,4 69,1 61,7 1,3 1,3 12 m 67,2 59,8 68,6 61,2 1,4 1,4 15 m 66,5 59,1 68,0 60,6 1,5 1,5 18 m 65,9 58,5 67,4 60,0 1,5 1,5 3 m 68,7 61,3 69,9 62,5 1,2 1,2 6 m 68,4 61,0 69,6 62,2 1,2 1,2 2 9 m 67,8 60,4 69,1 61,7 1,3 1,3 12 m 67,1 59,7 68,5 61,0 1,4 1,3 15 m 66,4 59,0 67,8 60,4 1,4 1,4 18 m 65,8 58,4 67,2 59,8 1,4 1,4 3 m 66,5 59,1 67,8 60,4 1,3 1,3 6 m 66,6 59,1 67,9 60,5 1,3 1,4 3 9 m 66,2 58,8 67,6 60,2 1,4 1,4 12 m 65,8 58,4 67,2 59,8 1,4 1,4 15 m 65,3 57,9 66,7 59,3 1,4 1,4 18 m 64,9 57,5 66,2 58,8 1,3 1,3 Vyhodnocení Vypočtené hodnoty ekvivalentních hladin akustického tlaku A ze silniční dopravy v ulici Březnická se pohybují v denní době v rozmezí od L Aeq,16h = 64,9 db do L Aeq,16h = 68,7 db a v noční době od L Aeq,8h = 57,5 db do L Aeq,8h = 61,3 db. V roce 2008 došlo k nárůstu hodnoty ekvivalentních hladin akustického tlaku A v těchto výpočtových bodech do 1,5 db v denní i noční době. 6. AKUSTICKÁ SITUACE V ROCE 2008 Zhodnocen je stav akustické situace u tří novostaveb v ulici Březnická v roce Hodnocení bylo provedeno hodnocením fasád ve 2 m před fasádou objektu. Ve výpočtu jsou uvažovány intenzity dopravy z Tab. 6. Maximální hodnoty ekvivalentní hladiny akustického tlaku A ve vzdálenosti 2 m od fasády po výšce objektu pro denní a noční dobu jsou uvedeny na Obr. 5 a Obr. 6.

13 Společenské a obchodní centrum Zlín - Březnická, akustická situace v ulici Březnická 13 Obr. 5 Hodnocení fasád u tří novostaveb v ulici Březnická - den

14 Společenské a obchodní centrum Zlín - Březnická, akustická situace v ulici Březnická 14 Obr. 6 Hodnocení fasád u tří novostaveb v ulici Březnická - noc Vyhodnocení Maximální vypočtené hodnoty ekvivalentních hladin akustického tlaku A ze silniční dopravy ve vzdálenosti 2 m před fasádou tří novostaveb v ulici Březnická se pohybují v denní době do L Aeq,16h = 71 db a v noční době do L Aeq,8h = 63 db. Nejvíce jsou hlukem zasaženy fasády orientované do ulice Březnická a části severních a jižních fasád. Hodnocení fasád pro jednotlivá podlaží je uvedeno v příloze.

15 Společenské a obchodní centrum Zlín - Březnická, akustická situace v ulici Březnická 15 Na Obr. 7- Obr. 10 jsou uvedeny 3D pohledy na výpočtový model. Obr. 7 3D pohled ze SZ - den Obr. 8 3D pohled ze SZ - noc

16 Společenské a obchodní centrum Zlín - Březnická, akustická situace v ulici Březnická 16 Obr. 9 3D pohled z JZ - den Obr. 10 3D pohled z JZ - noc

17 Společenské a obchodní centrum Zlín - Březnická, akustická situace v ulici Březnická ZÁVĚR Předmětem akustické studie bylo posouzení akustické situace v ulici Březnická v roce 2000 a v roce Výpočet byl proveden u tří novostaveb č.p. 5565, 5566 a 5567 v ulici Březnická. Z porovnání vypočtených hodnot vyplývá, že od roku 2000 do roku 2008 došlo k nárůstu hluku z dopravy do hodnoty 1,5 db. V ulici Březnická došlo v těchto letech k celkovému nárůstu dopravy z 9323 voz./24 hod v roce 2000 na voz./24 hod. v roce Pro rok 2008 bylo provedeno vyhodnocení hluku z dopravy pomocí tzv. hodnocení fasád u tří novostaveb v ulici Březnická. Podrobné výsledky hodnocení fasád po jednotlivých podlažích jsou uvedeny v příloze. Přesnost vypočtených hodnot akustického zatížení odpovídá poskytnutým vstupním údajům. Akustická studie byla provedena v souladu s nařízením vlády č.148/2006 Sb.

18 Společenské a obchodní centrum Zlín - Březnická, akustická situace v ulici Březnická PŘÍLOHY 1.NP - den

19 Společenské a obchodní centrum Zlín - Březnická, akustická situace v ulici Březnická 19 2.NP - den

20 Společenské a obchodní centrum Zlín - Březnická, akustická situace v ulici Březnická 20 3.NP - den

21 Společenské a obchodní centrum Zlín - Březnická, akustická situace v ulici Březnická 21 4.NP - den

22 Společenské a obchodní centrum Zlín - Březnická, akustická situace v ulici Březnická 22 5.NP - den

23 Společenské a obchodní centrum Zlín - Březnická, akustická situace v ulici Březnická 23 6.NP - den

24 Společenské a obchodní centrum Zlín - Březnická, akustická situace v ulici Březnická 24 1.NP - noc

25 Společenské a obchodní centrum Zlín - Březnická, akustická situace v ulici Březnická 25 2.NP - noc

26 Společenské a obchodní centrum Zlín - Březnická, akustická situace v ulici Březnická 26 3.NP - noc

27 Společenské a obchodní centrum Zlín - Březnická, akustická situace v ulici Březnická 27 4.NP - noc

28 Společenské a obchodní centrum Zlín - Březnická, akustická situace v ulici Březnická 28 5.NP - noc

29 Společenské a obchodní centrum Zlín - Březnická, akustická situace v ulici Březnická 29 6.NP - noc
