1 VÝUKOVÝ MATERÁL dentifikační údaje školy Číslo projektu Název projektu Číslo a název šablony Autor Tematická oblast Číslo a název materiálu Anotace Vyšší odborná škola a Střední škola, Varnsdorf, příspěvková organizace Bratislavská 266, Varnsdorf, ČO: CZ..07/.5.00/ Pro vzdělanější Šluknovsko 32 novace a zkvalitnění výuky prostřednictvím CT 020 Bc. David Pietschmann. Elektrická měření VY_32_NOVACE_020_034 Měření střídavých proudů Přehled zařízení a způsobů měření střídavých elektrických proudů Vytvořeno Určeno pro Elektrotechnika, 3. ročník Přílohy
2 Měření střídavého el. proudu do 0-2 A - měřicí převodník s OZ (0 4 Hz) do 20 A - magel. a elmag. MP (50 Hz) 0-00 A - s vnějšími bočníky (do 0 3 Hz) 0 A do 0 5 A - komparátory DC a AC (0 6 Hz) - měřicí transform. proudu (50 Hz) do 0 5 A - klešťové ampérmetry (50 Hz) do 0 6 A - MP s Hallovou sondou (do 25 khz)
3 Komparátor DC a AC proudu srovnává účinky DC a efektivní hodnoty AC proudu měří ef.hod. Postup přepínač poz. AC proud ohřeje TČ U t >0 změna U p U V =0 přepínač poz.2 DC proud ohřeje TČ U t >0 změna N U V =0 obvod TČ je vyvážen jen při určité teplotě (určitém DC nebo AC proudu ef. hodnotě) i pro měření AC napětí kmitočty 0 5 Hz i vyšší
4 Měřicí transformátor proudu (MTP) transformuje el.proud harmonického průběhu za účelem měření proud musí mít nulovou stejnosměrnou složku! PROVEDENÍ: laboratorní, podpěrné, tyčové, násuvné, prstencové jmenovité zátěže 2, VA třídy přesnosti 0, 0,2 0,5 3 % Primární vinutí většinou malý počet závitů svorky se označují K a L Sekundární vinutí většinou větší počet závitů než primár co nejmenší impedance, svorky značíme k a l při zatížení se sekundár nesmí rozpojit (hrozí zničení izolace sekundárního vinutí, zranění obsluhy apod.) paralelně k vinutí je zkratovací kontakt sekundární proud typicky 5 A (výjimečně A)
5 Měřicí transformátor proudu (MTP) Pro změny rozsahů AC Ametrů a Wmetrů (PC) zapojení sériově se zátěží vstupní svorky K,L a výstupní k,l p N N převod chyba převodu p 00 [%] úhlová chyba [ ] úhel mezi fázory a 2 Pro max. přesnost Mag. obvod (jádro) min. sekund. impedance Z 2 - min. magnetický odpor min. induk. napětí U i bez vzduch.mezer,max.průřez min. proud μ ( Fe lze zanedbat) max. permeabilita - obvykle prstencový tvar - vinuté feromagnet. páskem
6 MTP zapojení do měřeného obvodu Úprava proudu pro Ametr Úprava proudu pro Wmetr pro větší proudy - pro větší rozsahy proudové cívky Ametr měří 2 = * p - Wmetr měří P MTP =P z *p pro zjištění výpočet - pro zjištění P z - výpočet p 2 2 MTP p P z P MTP P z P MTP MTP

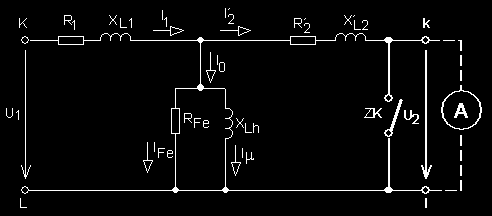

7 MTP náhradní schéma R ohmický odpor primárního vinutí X L rozptylová reaktance prim.vinutí ndexace: primární veličiny 2 sekundární veličiny(přepočtené) Fe ztráty v železe μ magnetizace jádra Laboratorní MTP - jeden nebo více závitů primárního vinutí - více rozsahů více primárních vinutí Podpěrné, tyčové MTP - jeden závit prim. vinutí, jeden měř. rozsah Násuvné, prstencové MTP - jeden závit není vestavěn - jeden měřicí rozsah
8 Laboratorní MTP vícerozsahový
9 MTP konstrukční typy PV PV MO SV MO SV MO SV PV Podpěrné Tyčové Násuvné

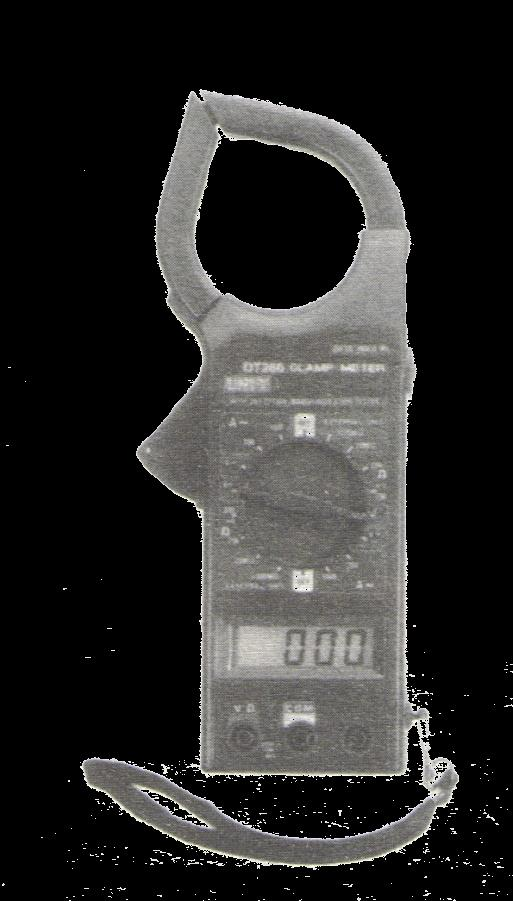

10 Klešťový ampérmetr MTP s rozevíratelným mag. obvodem (čelisti kleští) vodič se obemkne čelistmi primární vinutí na mag. obvodu navinuto sekundární vinutí AMP nebo ADP + ČMP změna rozsahu přepnutí odbočky sek. vinutí sek.vinutí rozloženo po celé délce mag.obvodu vzduchová mezera menší přesnost (2,5) chyba fáze 60 až 200
11 Děkuji za pozornost. Kontakt: Bc. David Pietschmann
12 Zdroje () Haasz, Sedláček: Elektrická měření Přístroje a metody, Nakladatelství ČVUT, Praha 2005, SBN (2) Furka, D. Elektrická měření Laboratorní cvičení Silnoproudá laboratoř, VOŠ a SPŠ Varnsdorf, Varnsdorf 2006 (3) Hejtmanová, D., Draxler K., Kašpar P., Šimůnek M.: Elektrická měření laboratorní cvičení, Vydavatelství ČVUT, Praha 200, SBN
13 Metodika V úvodu hodiny opakování (ústní, případně písemné) chyby a nejistoty měření základní MP měření napětí motivace Výklad doprovázený prezentací Provedení zápisu Závěrečné opakování
